유튜브에서 스플릿 키보드 보고 가지고싶어서 만들게 되었다.
무선 연결이 가능하고 적은 배열을 사용해서 손이 많이 안움직여도 되는 배열을 찾다보니 Corne 키보드로 정했다
(사실 KEEBD 에서 필요한거 세트로 모아서 파는것을 찾아버렸다는..)
결과
구매 목록
키트 Corne Cherry v3
컨트롤러 nice nano2
스위치 갈축
키캡 (있던거 썼다)
스페이서 M3 세트
M3 사이즈 탭 (집근처 철물점)
배터리 800mAh
납땜 장비
(컨트롤러 탈부착 가능하게 만들고 싶으면 소켓까지)소켓, 소켓용 핀
배송
여기 보면 하나하나씩 따로 알리에서 살 수도 있긴 한거같은데, 귀찮아서 그냥 세트로 파는거 구매했다.
해외 배송 이다보니 한 한달은 도착하는데 걸린듯 하다.. 🦥
시작!
납땜

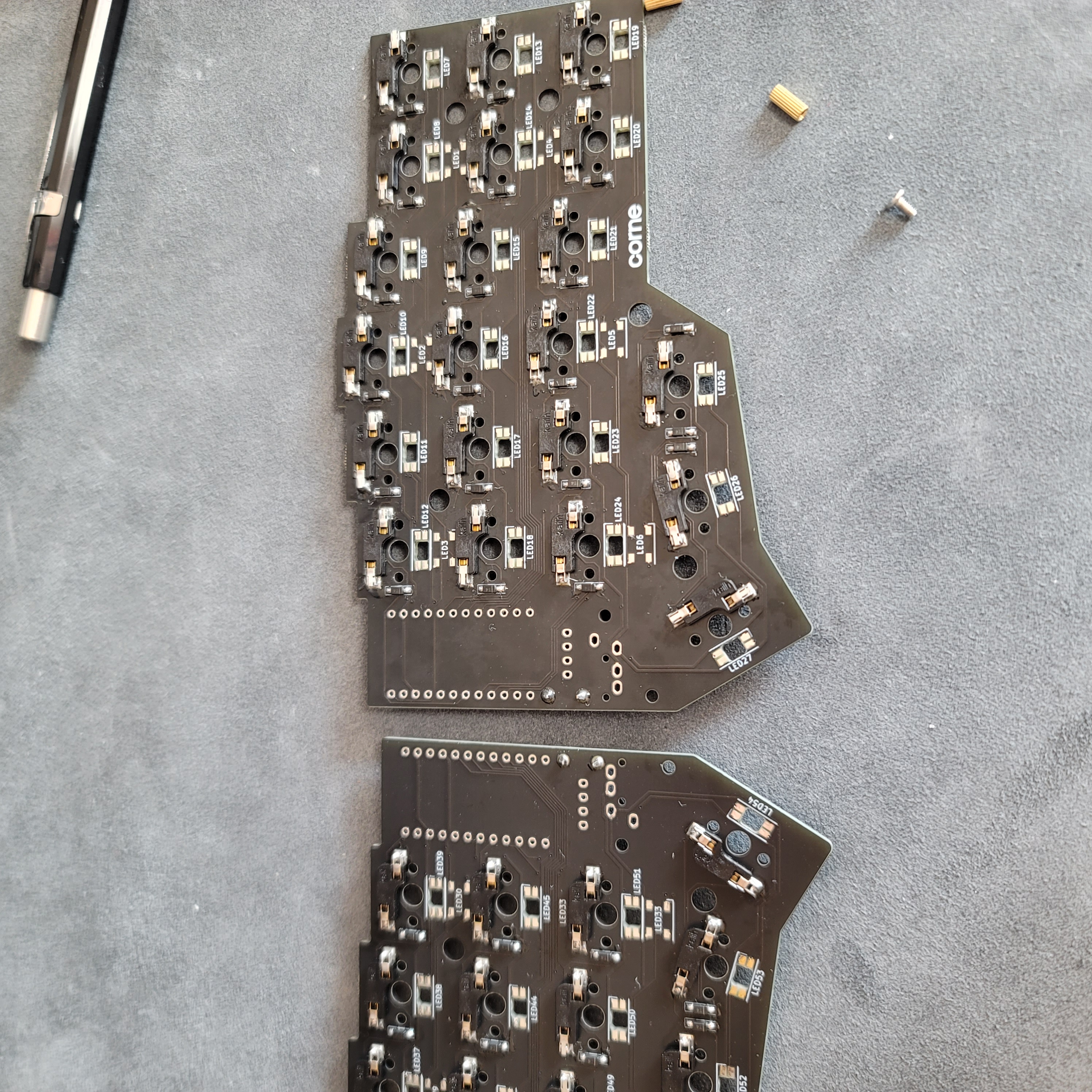

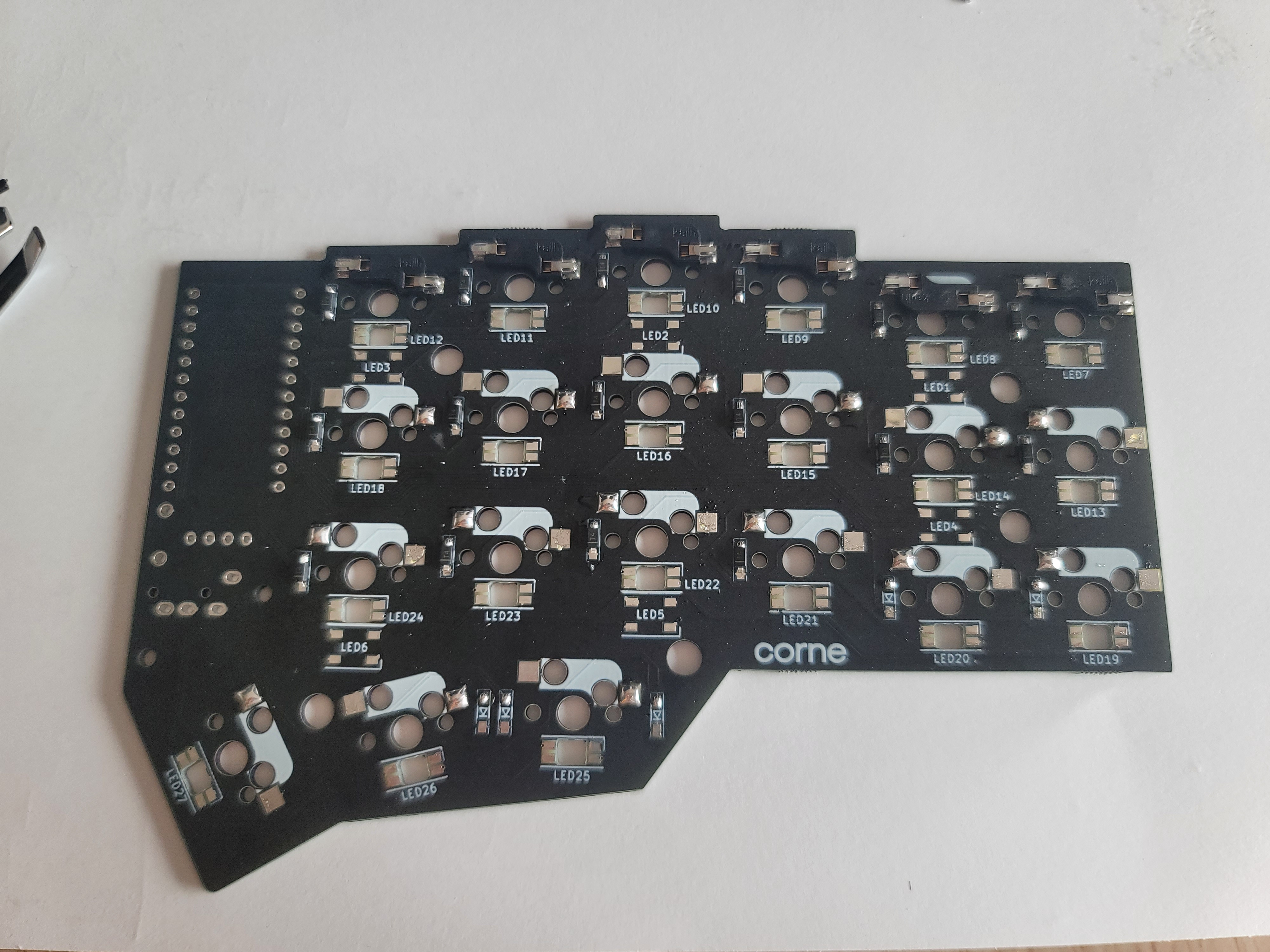

PCB 에 다이오드랑 핫스왑 소켓을 납땜해준다.
생각보다 엄청 조그매서 당황..
이왕 만드는거 잘 만들고 싶어서 인두도 좋은거 사야하나 고민하다가, 유튜브에 5000원짜리 인두로 핀 30개짜리 마이크로 컨트롤러도 납땜 하시길래 그냥 있던거 쓰기로..
나사선 파기 (생략 가능)
배터리를 110mAh 짜리 조그만거를 사용해서 컨트롤러 밑에 집어넣으면 이런짓 안해도 된다.

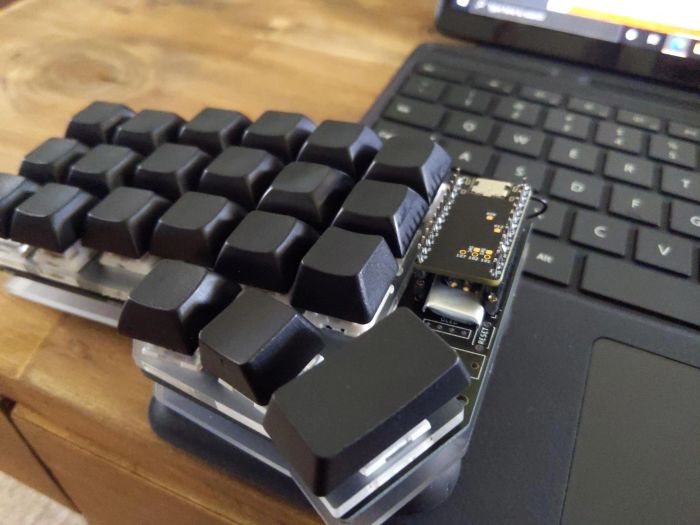

(요런식으로) 출처
(완성 뒷면 모습)
충전 자주하기 귀찮아서 800 mAh짜리 배터리 사용하려고 보니 밑에 공간이 필요해서 스페이서를 추가 구매했다.

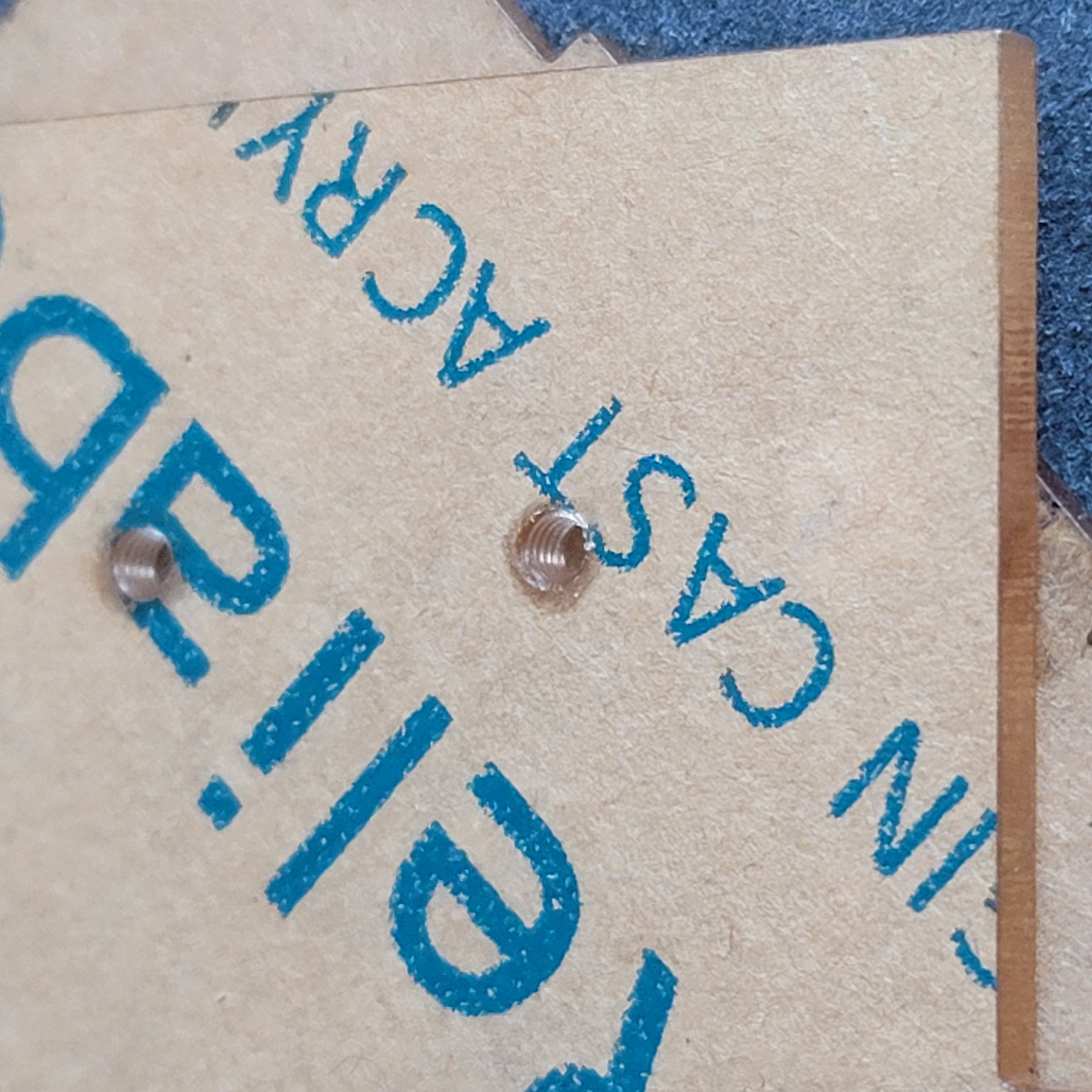

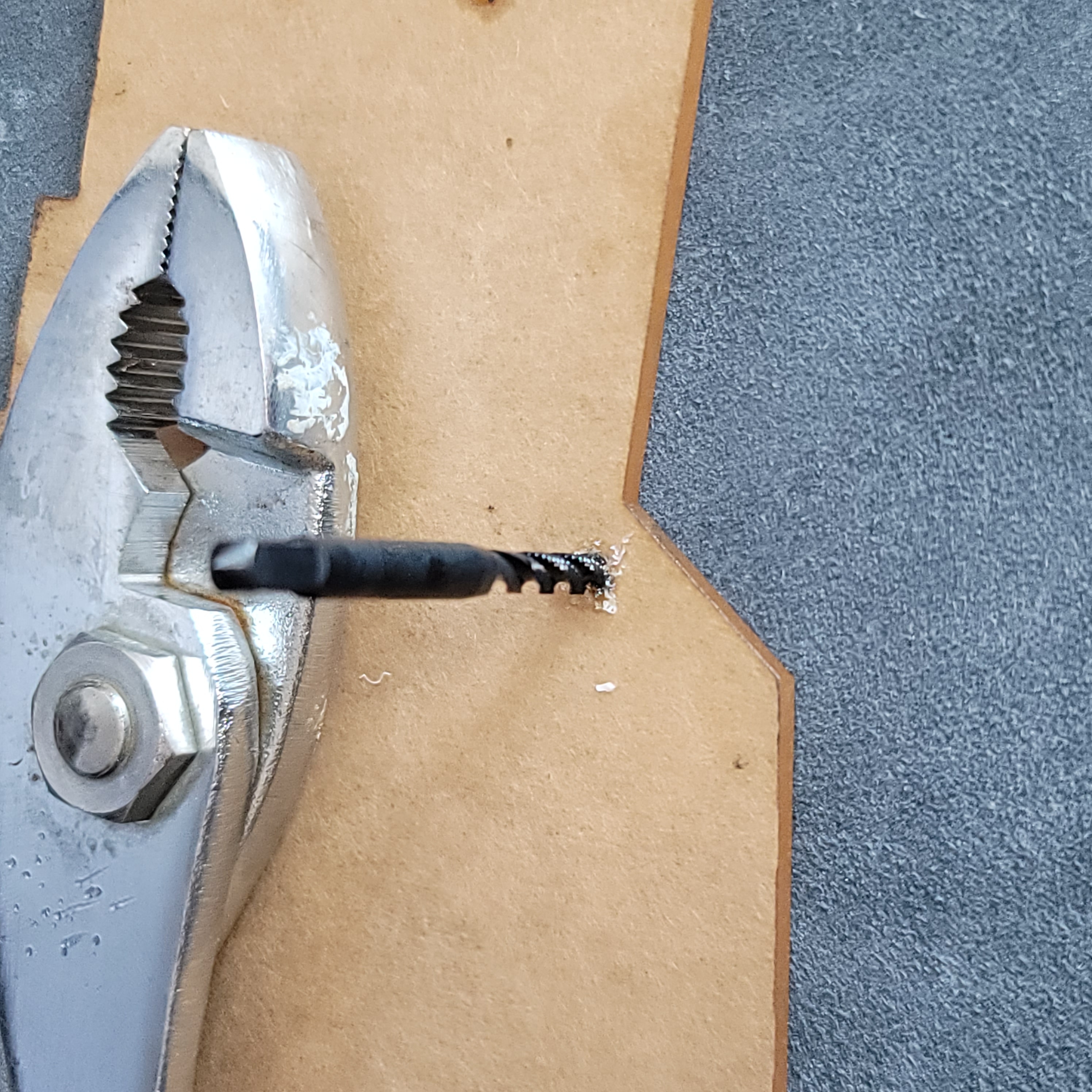

스페이서 사용할려고 나사선 뚫는중..😒

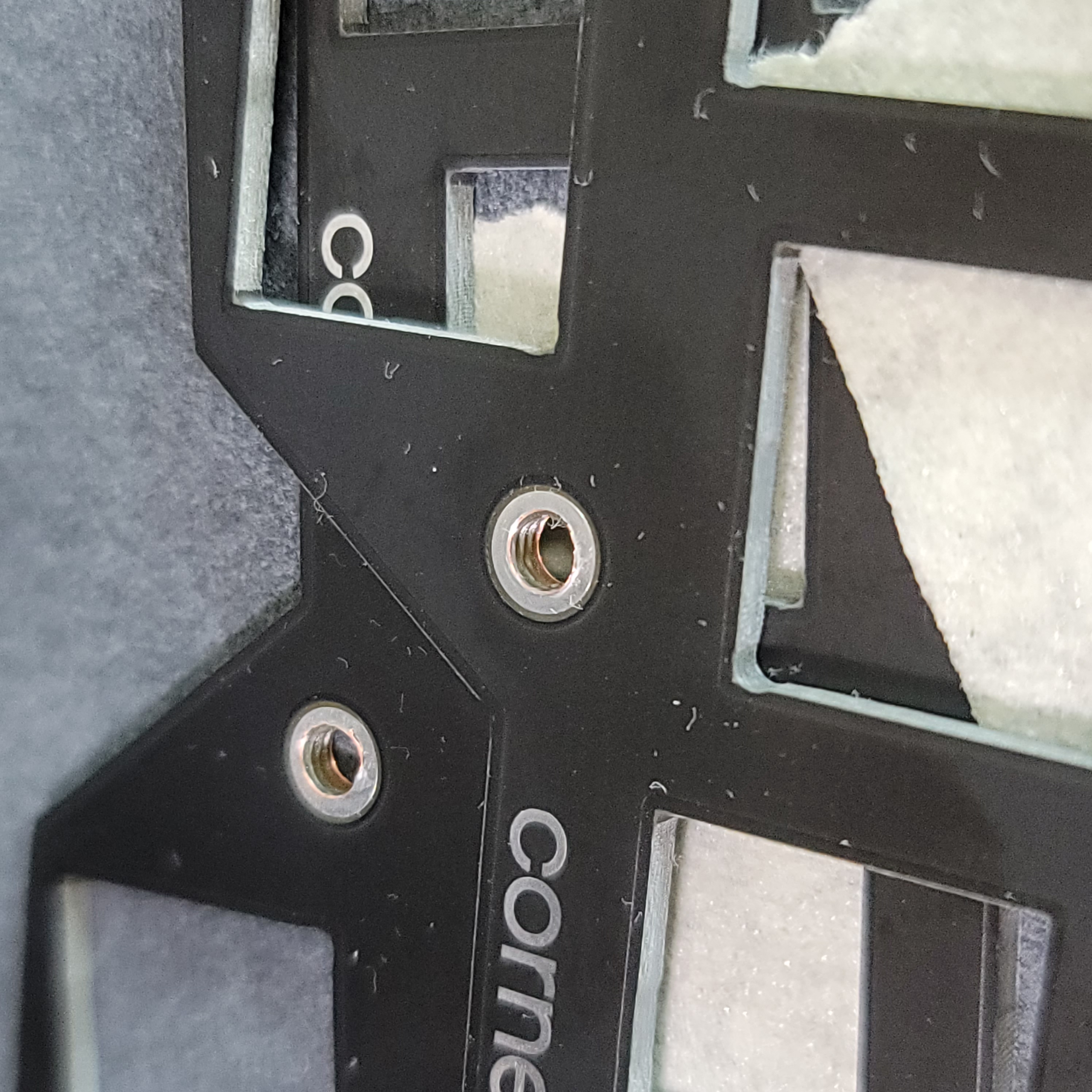

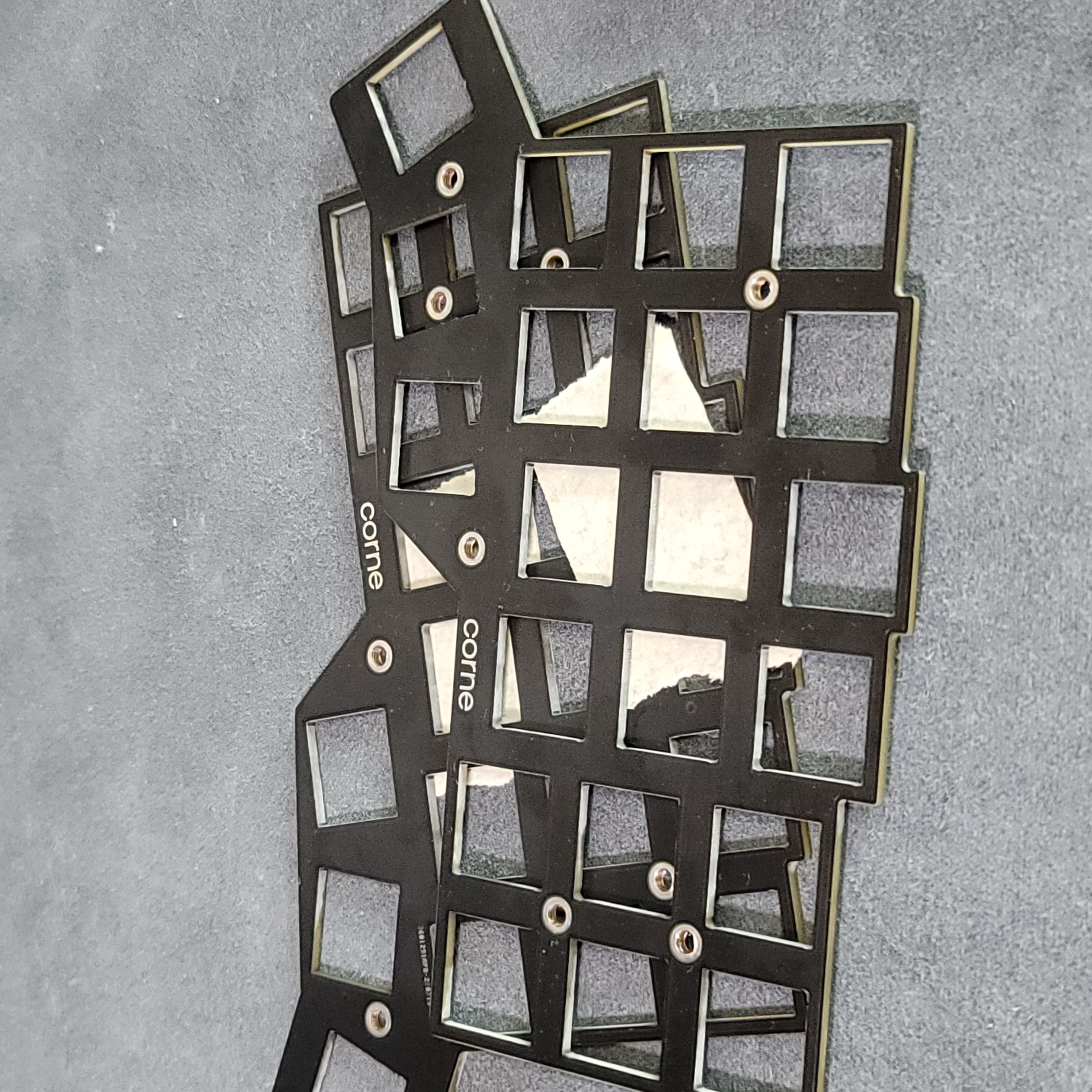

기판 모든 구멍에 탭을 내줬다.

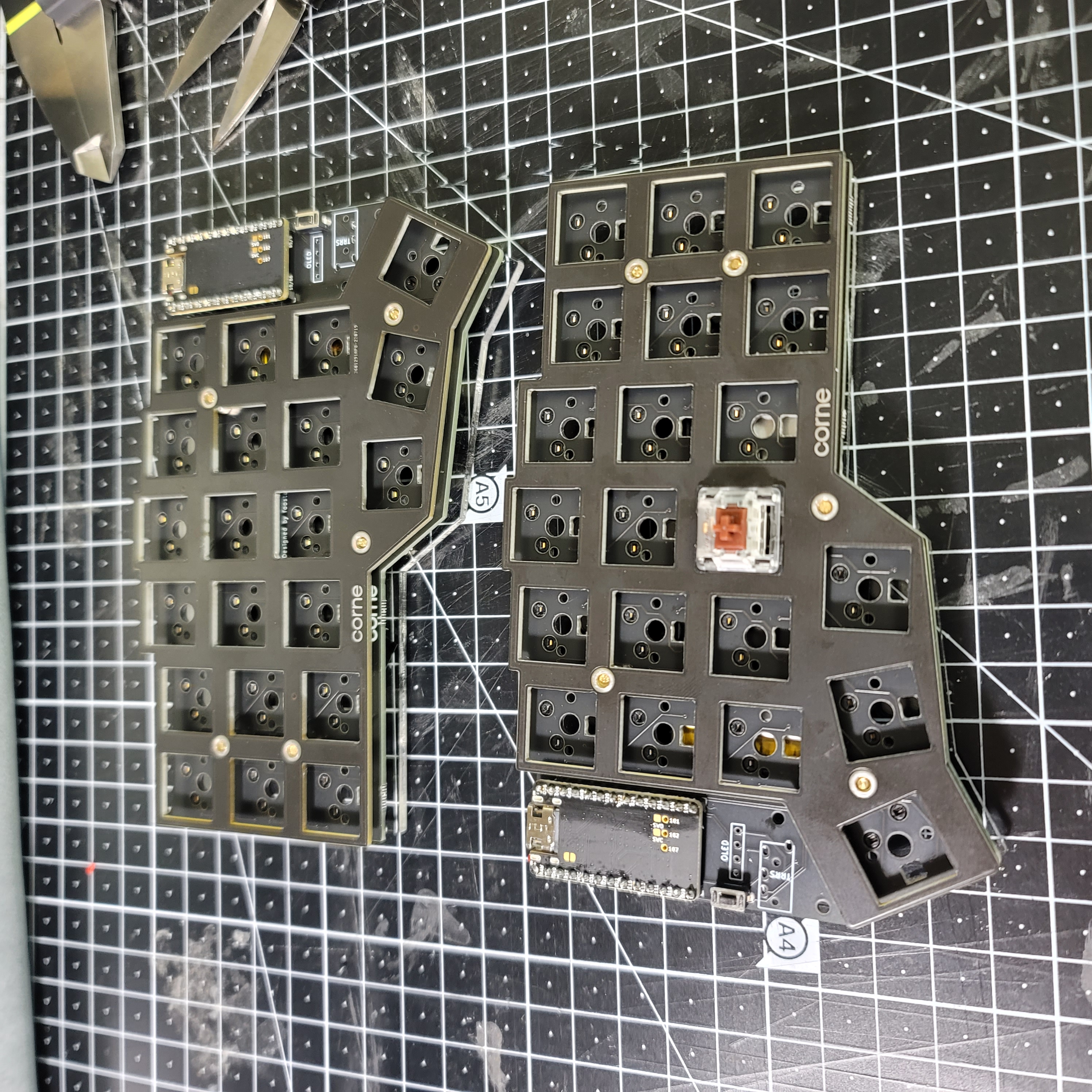

스페이서 결합

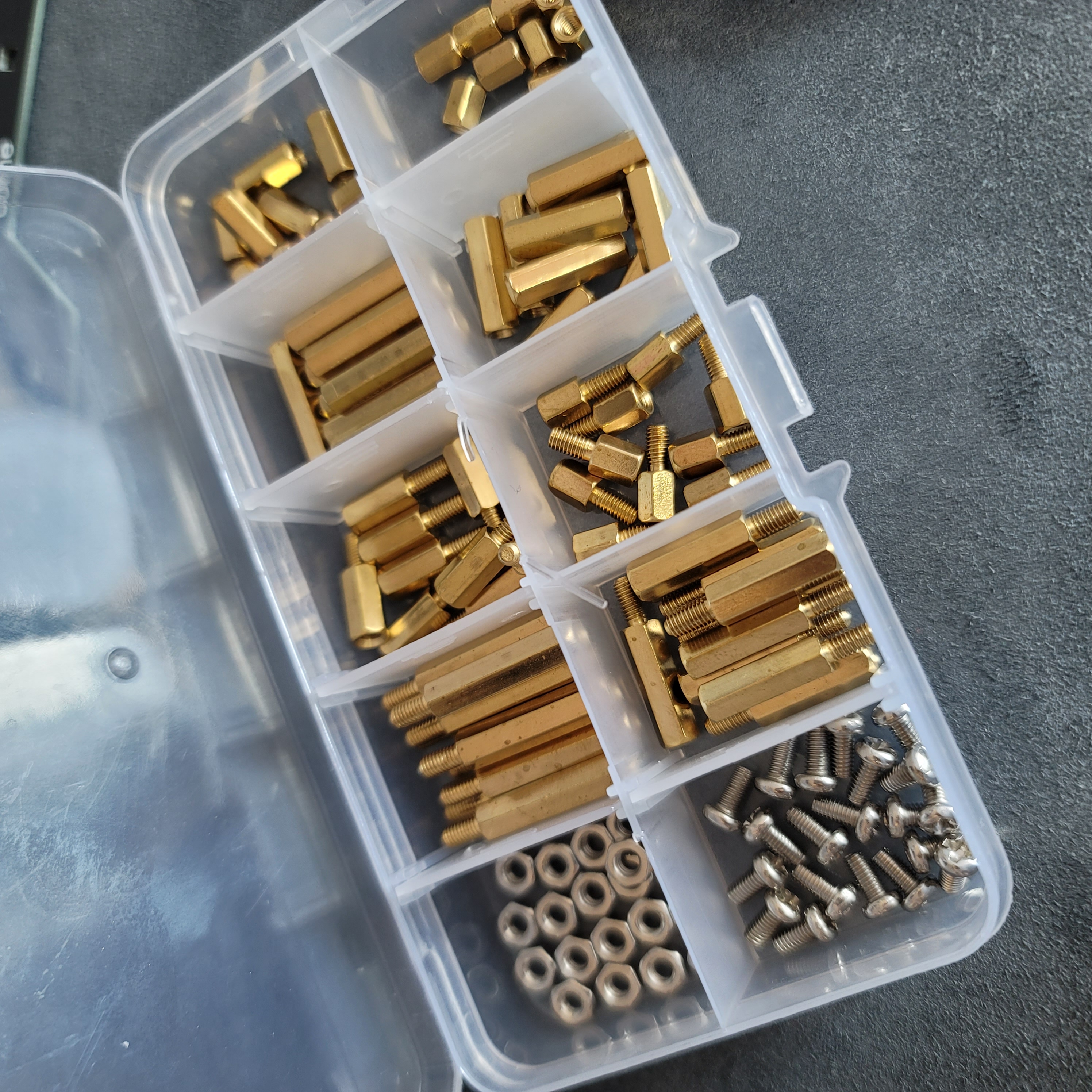

주문하면 요런게 온다. (M3 사이즈)

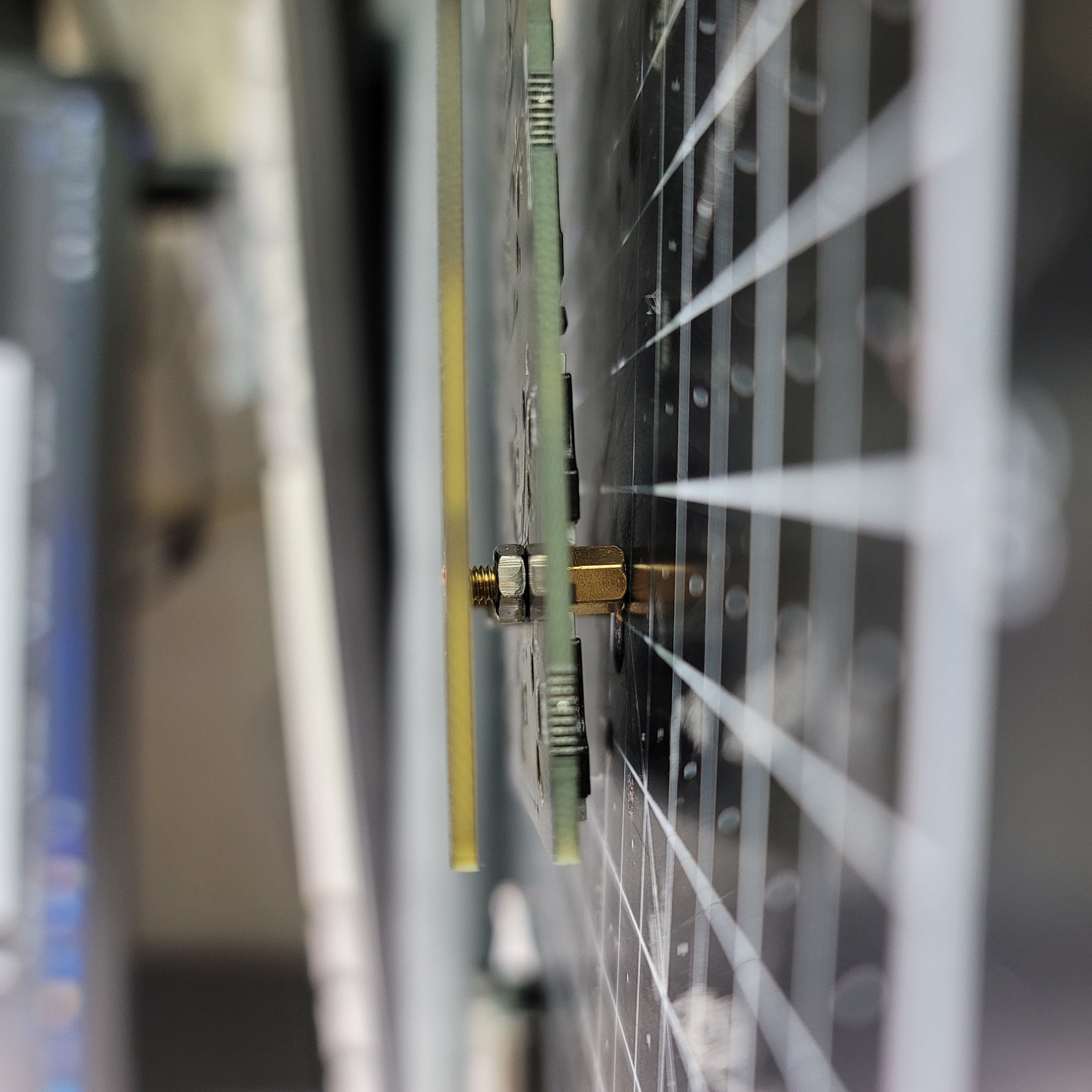

스페이서랑 볼트 하나 결합해주고

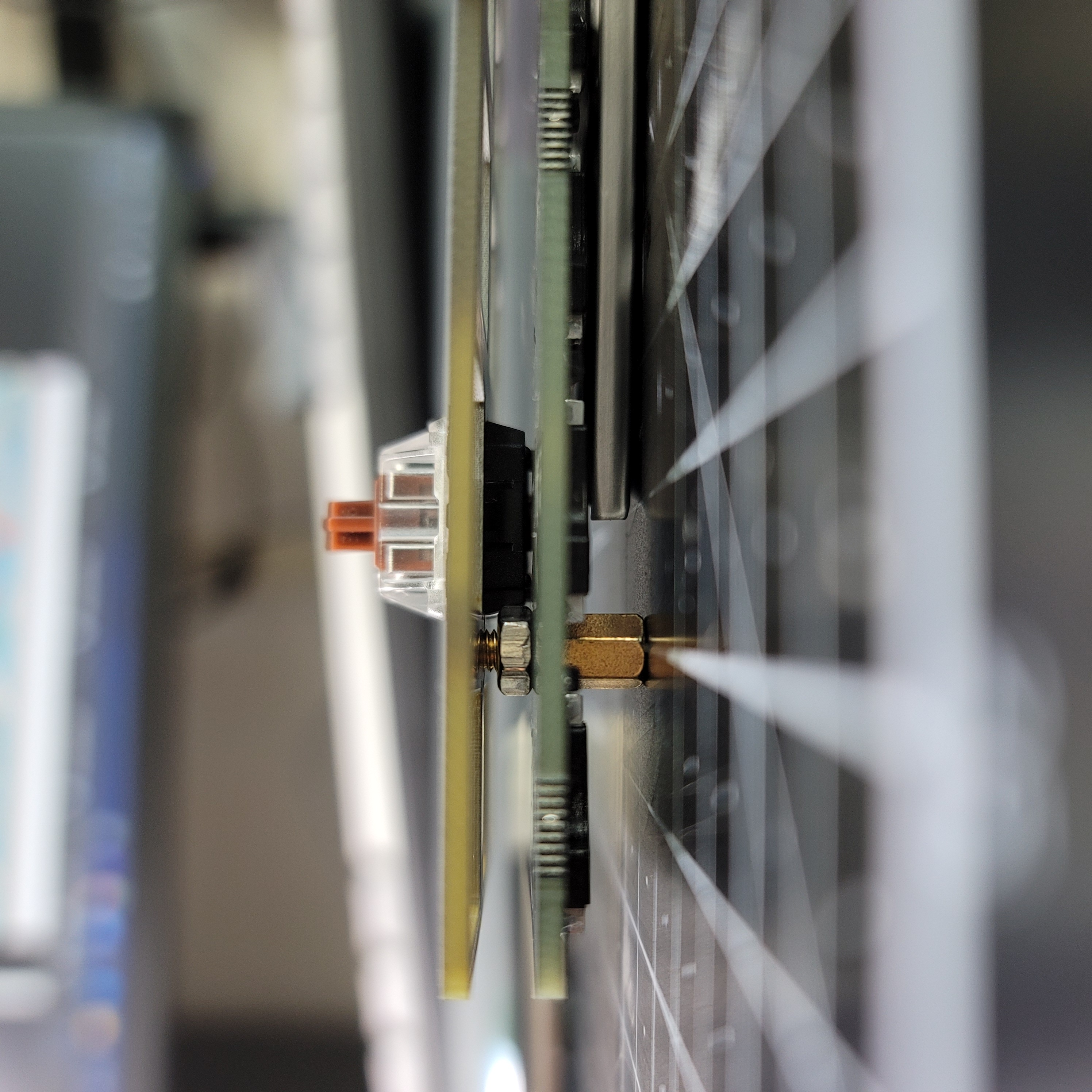

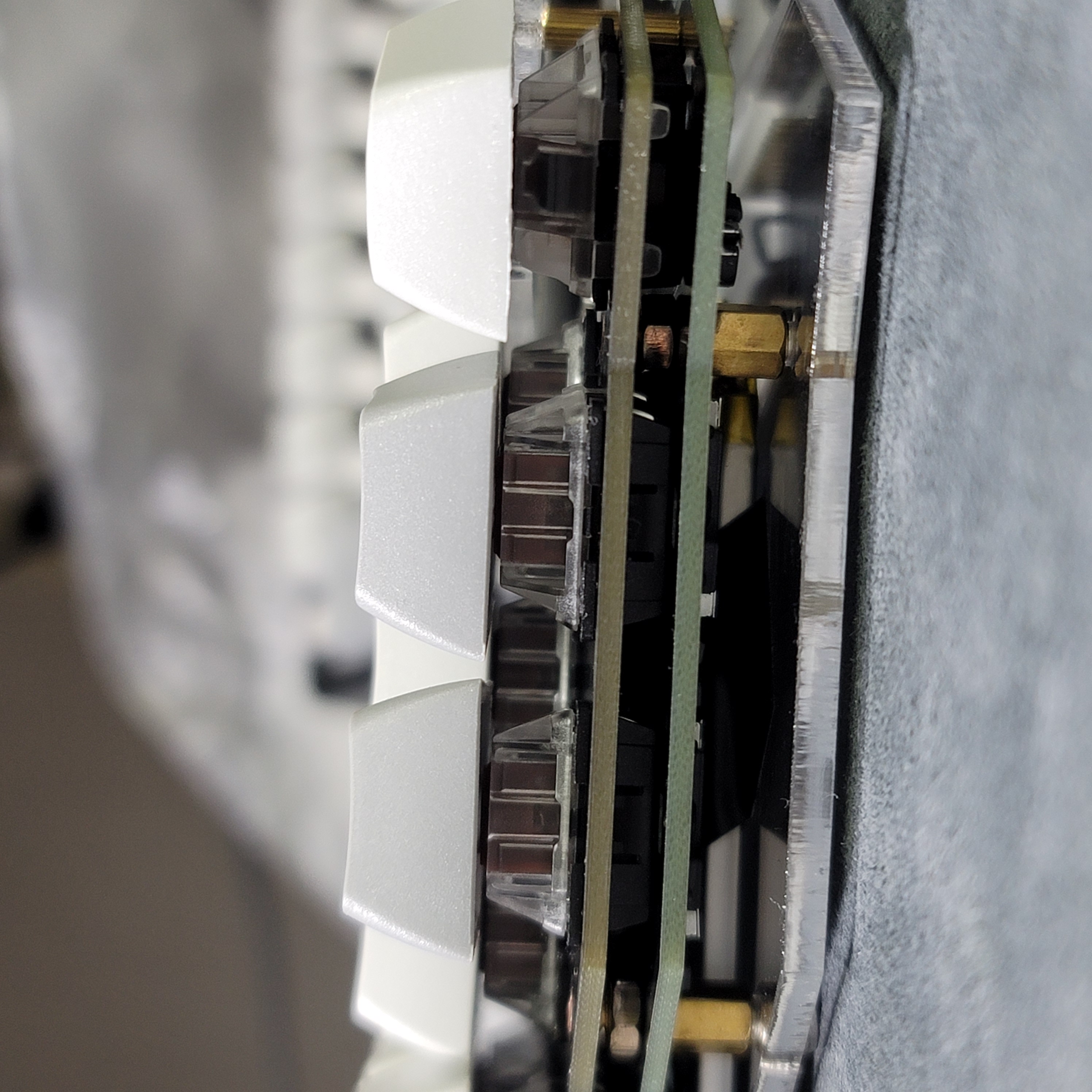

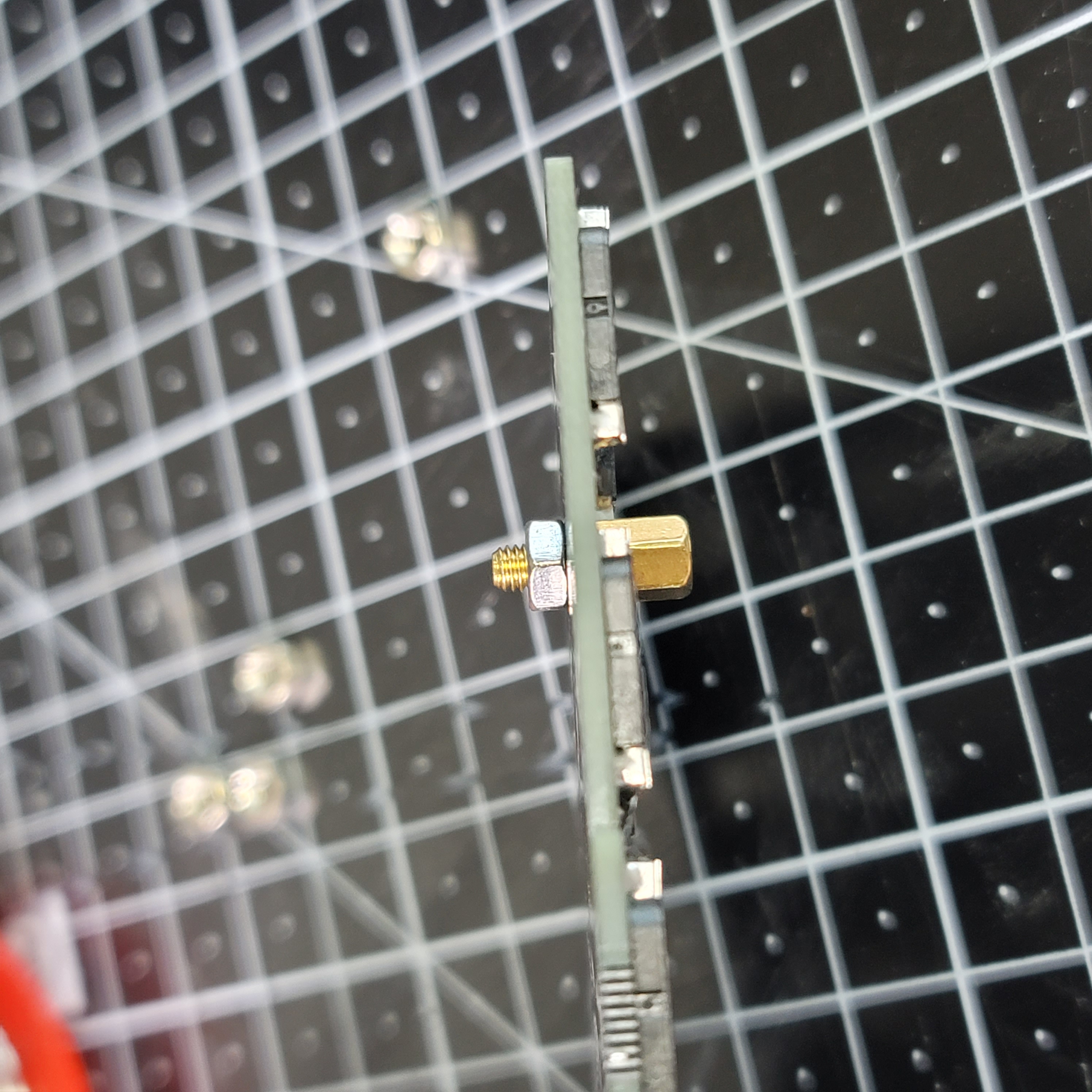

스위치 높이에 맞게 스페이서를 조여줬다.
배터리
나는 큰놈으로 구매했는데, 낮은 키보드가 좋다 하면 110mAh 짜리 컨트롤러 밑에 들어가는걸로 사는거 추천

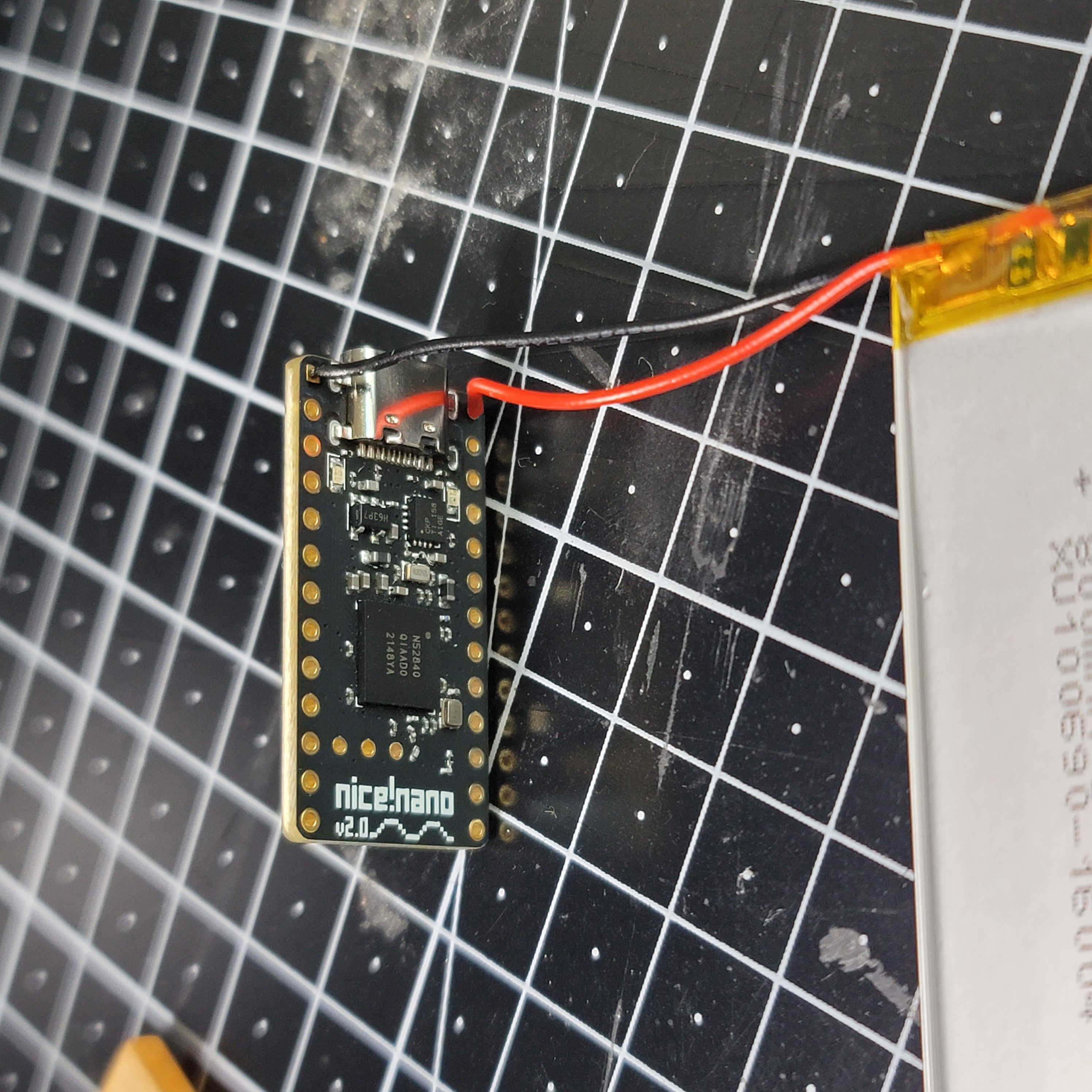

+,- 확인하면서 납땜해주면 된다.

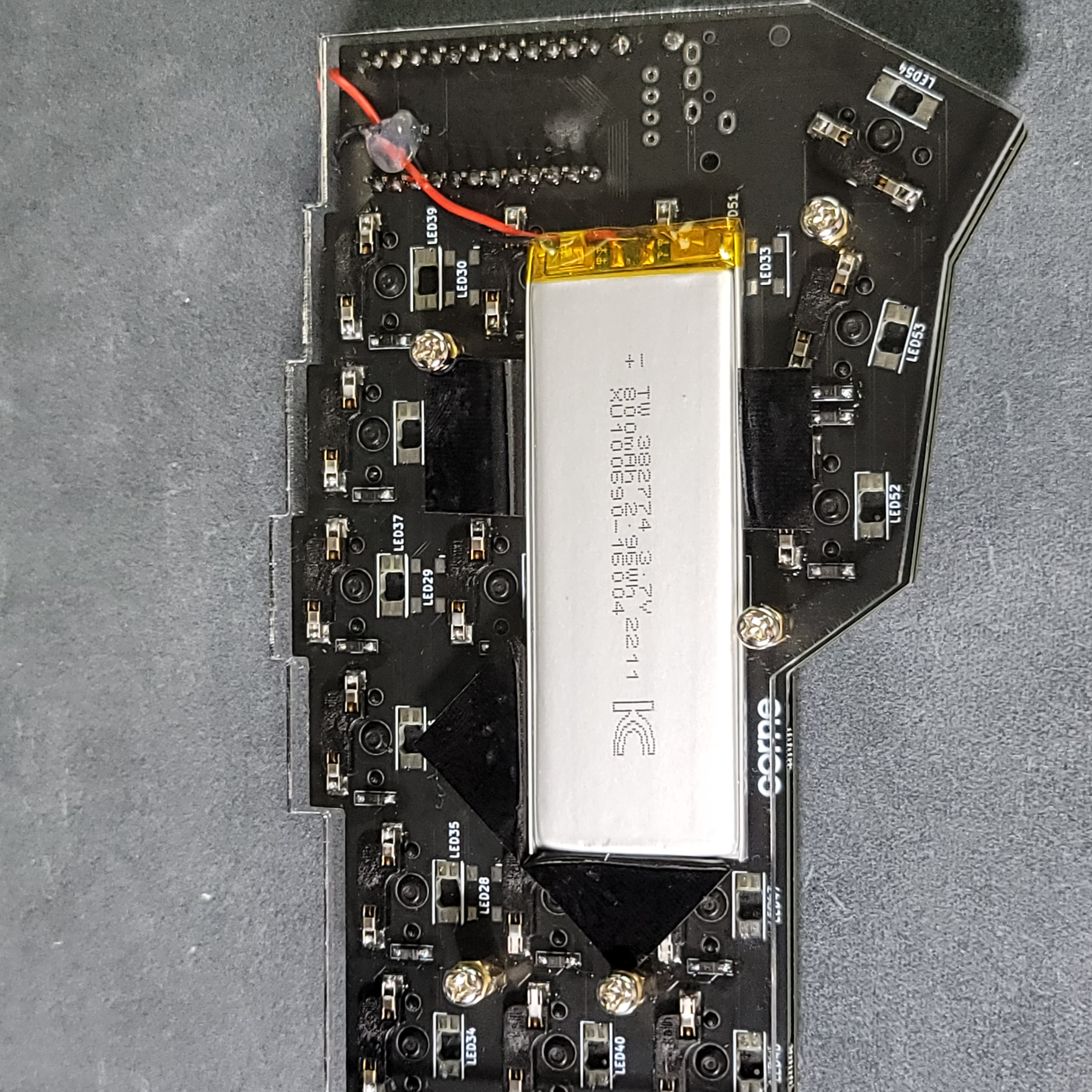

뒷면에서 위치 잡아주고 뒷판 아크릴에 붙여줬다.

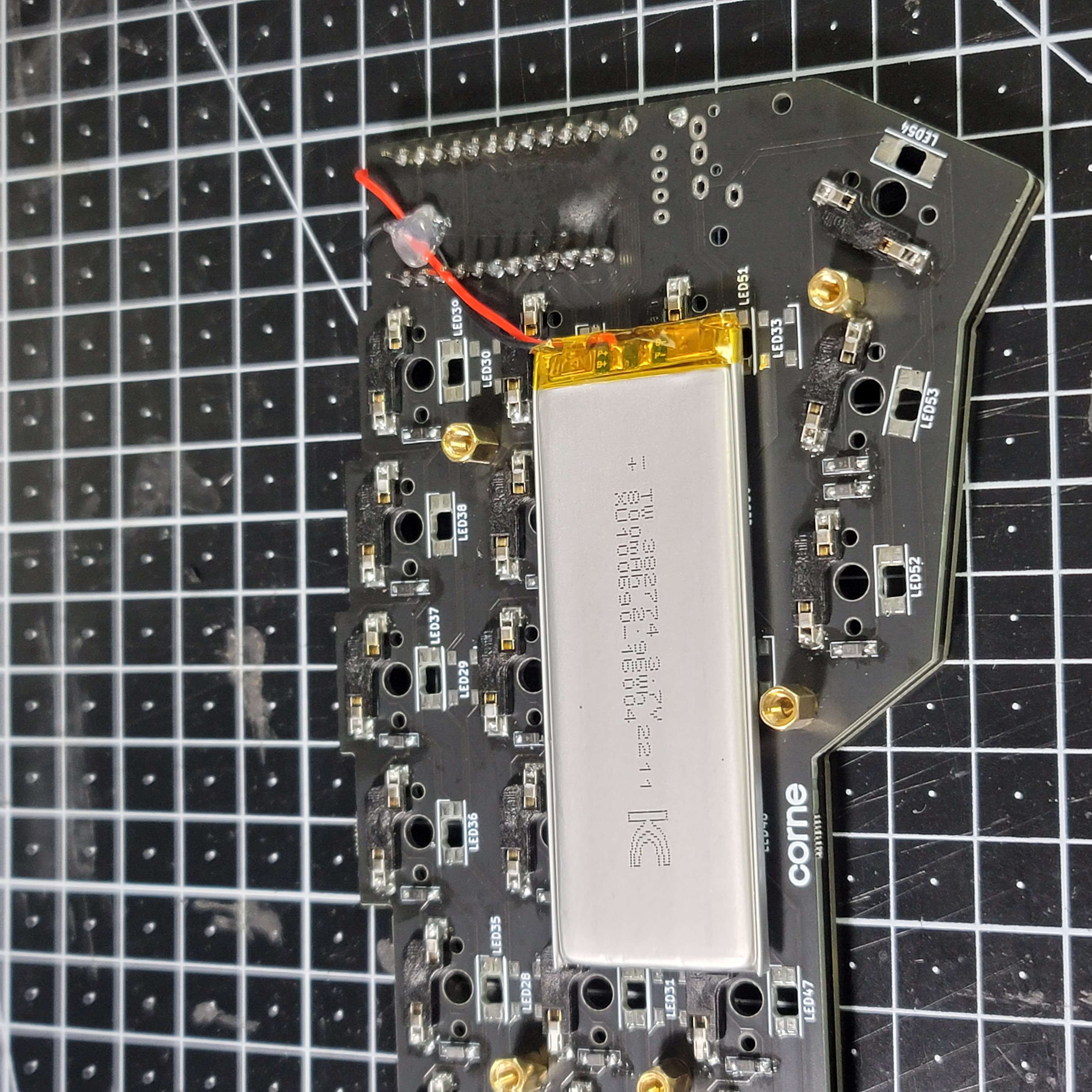

이 배터리 높이 떄문에 스페이서를 추가 구입
뒷판 투명 아크릴에 절연테잎으로 고정하고 결합했다
여기 가면 배터리 얼마나 오래 쓸 수 있는 지 계산해주는데 800mAh면,
완충시 왼쪽은 2달 오른쪽은 무려 10달을 사용할 수 있다고 나온다 ㅋㅋㅋ

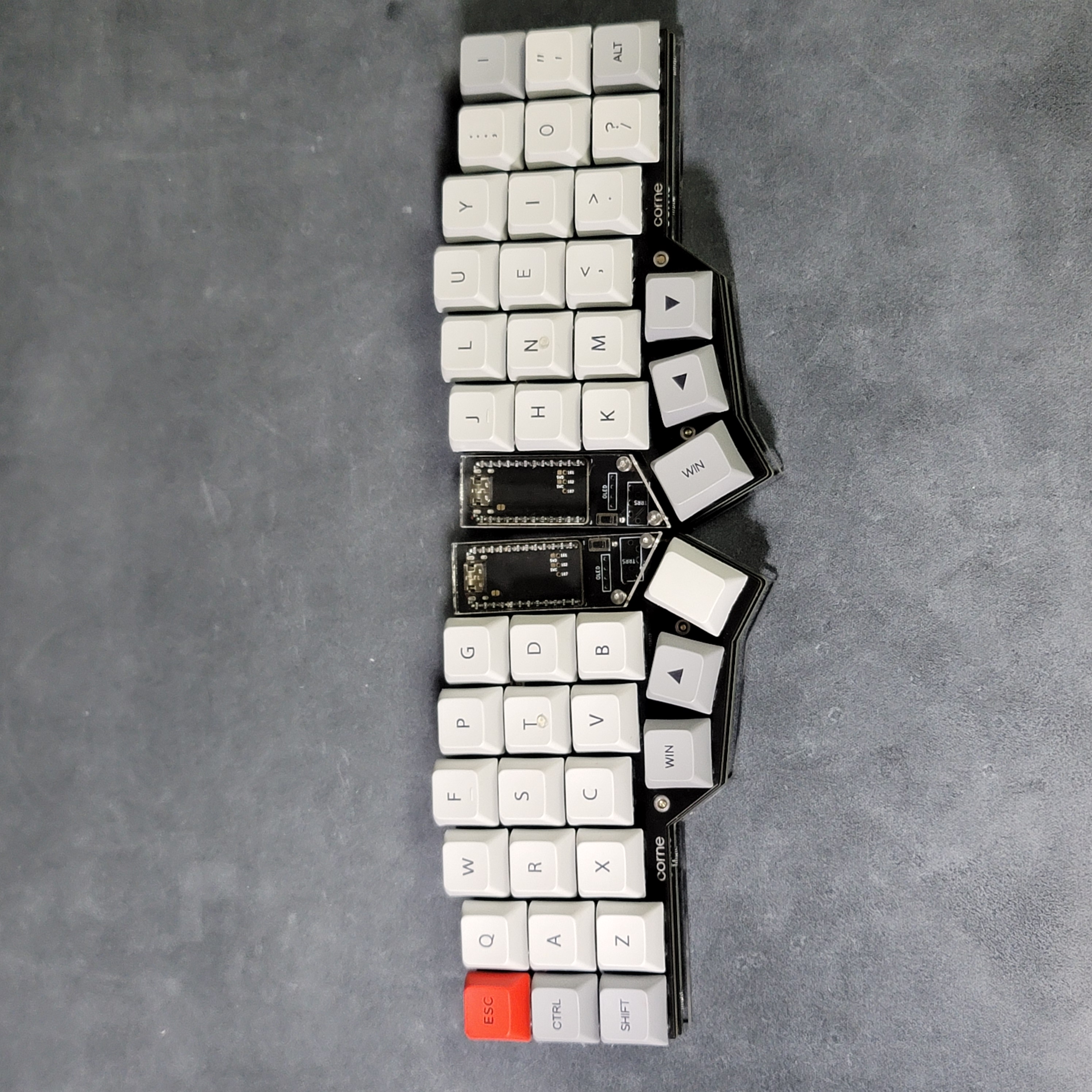

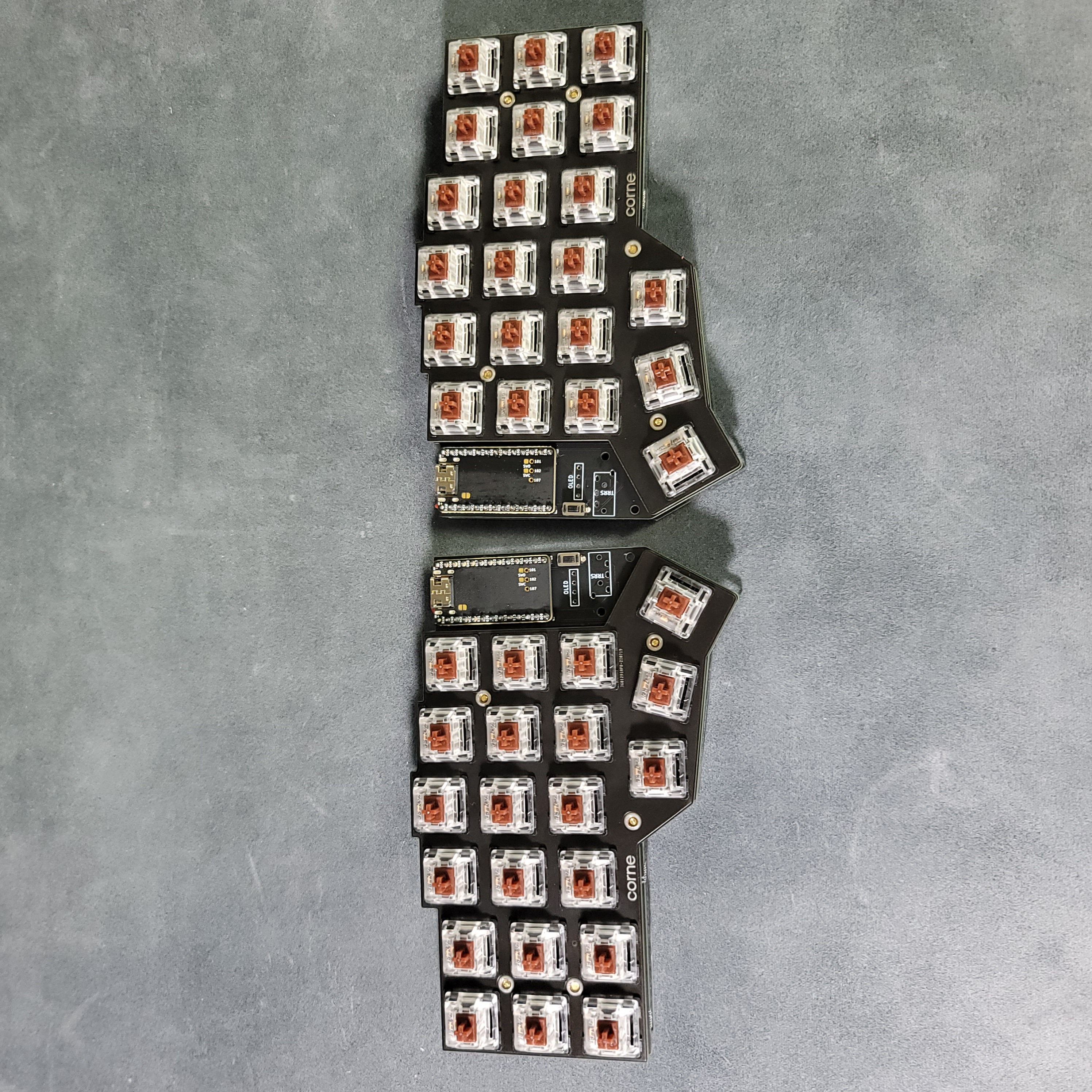

완성 모습
나는 컨트롤러 소켓 주문하는걸 까먹어서 그냥 납땜해버렸는데, 위에 소켓도 같이 주문하면 탈부착식으로 만들수 있다.
(소켓만 따로 살 수 있으면 위에 사이트 말고 다른데서 사는게 훨씬 싸긴 하다..)
ZMK 설정하기
zmk 매뉴얼
zmk 사이트 들어가보면 설치방법이 자세히 나와있다.
키보드 세팅
요건 내가 현재 쓰고 있는 키보드 세팅
총평
아직 키보드가 손에 안익어서 약간은 버벅 거리긴 하지만,
레이어를 변경하면서 사용하고 있어서 정말로 손을 전혀 움직이지 않고도 숫자, 펑션키, 특수기호 모두를 사용할 수 있다. 😵💫

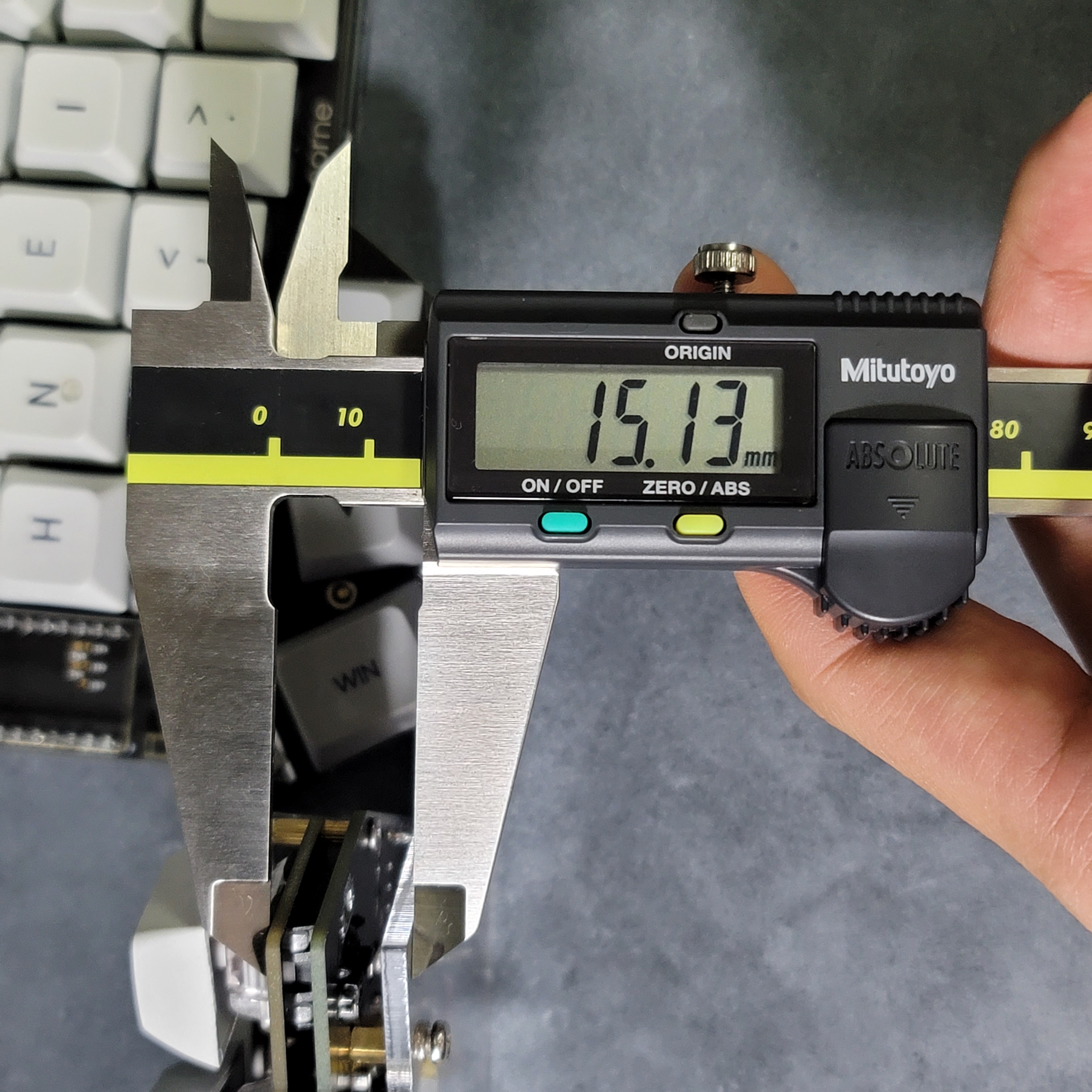

단점을 찾아본다면 일단 스위치를 일반 갈축을 쓰고 밑에 배터리를 넣느라 낮은 키보드에 느낌은 아니다.
한성 무접점 GK868B랑 비교
로우 프로파일 스위치로 변경하면 키보드 높이는 더욱 줄어들긴 할것 같다.
Sunset Tactile 구매링크
현재 키보드 매우 만족 하면서 글 쓰는중😎
