쿠버네티스 컨트롤러 객체와 함께 파드 실행하기(with. 디플로이먼트)

김재민·2024년 9월 1일

Background

쿠버네티스 Pod 란?(with. Container) 게시글에서 쿠버네티스의 파드 개념과 컨테이너가 어떻게 관리 되는지 정리해 보았다.
이번에는 쿠버네티스 컨트롤러의 개념을 간단히 살펴보고
워크로드 리소스 중 디플로이먼트 컨트롤러를 이용 하여 파드를 실행해 보면서,
쿠버네티스에서 컨트롤러 객체가 왜 중요한지 정리해 보려 한다.
단, 디플로이먼트의 매니패스트 구조, 디플로이먼트가 관리하는 레플리카셋의 속성 등의 자세한 내용은 다루지 않는다.

1. 컨트롤러(Controller) 객체란?

컨트롤러 객체는 다른 리소스를 관리하는 쿠버네티스 리소스이다.

쿠버네티스에서 컨트롤러는 클러스터의 상태를 관찰하고,
필요한 경우 쿠버네티스 API 와 통신하여 생성, 삭제, 변경 등을 요청하는 컨트롤 루프이다.
(컨트롤 루프: 시스템 상태를 조절하는 종료되지 않는 루프)

1-1. 컨트롤러 객체가 왜 필요한가?

🏷️ 컨트롤러 객체를 사용하지 않으면

파드를 배포 하고 싶은 개수 만큼 n번 배포 해야한다.

파드를 스케일링 하고 싶을 때에도 사용자가 직접 유지보수 해야한다.

파드를 배포할 때 어떤 노드에 배포할 지 사용자가 직접 고민 해야한다.

파드 장애 발생 여부도 사용자가 직접 모니터링 하고 새로 배포 해야한다.

예시 외에도 파드만 독립적으로 사용할 경우 유지보수 문제점이 많이 발생한다.
이는 쿠버네티스 오케스트레이션을 온전히 사용하지 못하는 것을 의미한다.

2. 디플로이먼트(Deployment) 란?

디플로이먼트 컨트롤러는 쿠버네티스에서 파드를 관리(스케일링, 롤링 업데이트 등)하는 워크로드 리소스 중 하나이다.

1-1. 디플로이먼트 구성도

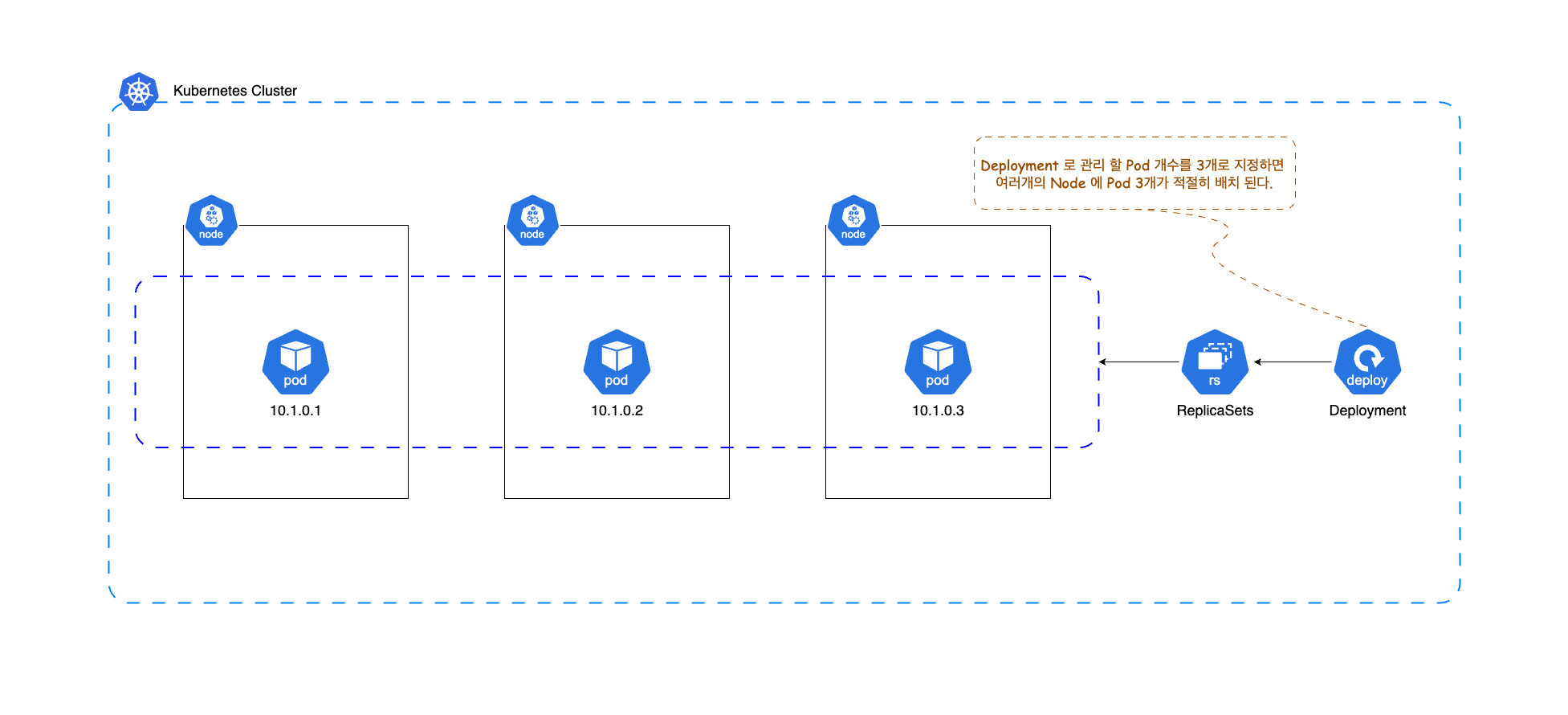

디플로이먼트를 이용하면, 아래 이미지와 같이 파드 여러개를 클러스터 내 노드에 적절히 분산 하여 배치 시킬 수 있다.

즉, 개발자가 파드를 어떤 노드에 배포할 지 직접 고민하지 않아도 된다.

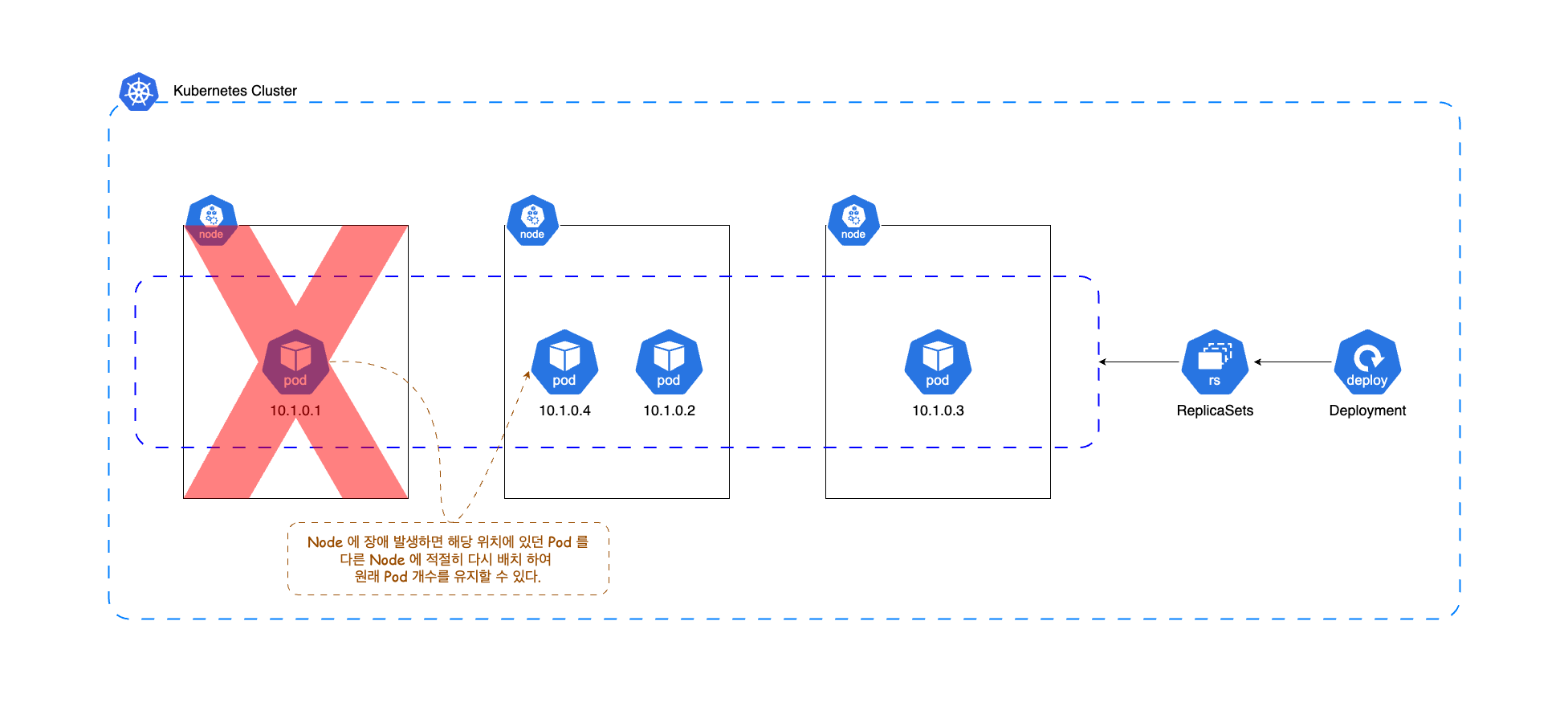

디플로이먼트를 이용하여 파드를 배포 했다면, 혹시 노드 또는 파드에 장애가 발생 하더라도 디플로이먼트와 연관 된 리소스들이 자체적으로 판단하여, 아래와 같이 원래 배포 되었던 파드 개수를 유지하기 위해 자가 수복에 들어간다.

1-2. 디플로이먼트 배포하기

아래와 같이 컨트롤러 객체를 생성하면, 자신을 포함 하여 연관 있는 리소스를 함께 생성한다.

hello-kiamol-2 이름의 디플로이먼트를 생성하고 디플로이먼트 객체 목록을 조회해 보자.

# 디플로이먼트 생성
$ kubectl create deployment hello-kiamol-2 --image=kiamol/ch02-hello-kiamol

>> deployment.apps/hello-kiamol-2 created

# 디플로이먼트 객체 목록 조회
$ kubectl get deployment

>>
NAME             READY   UP-TO-DATE   AVAILABLE   AGE
hello-kiamol-2   1/1     1            1           82m  # --> {디플로이먼트이름}

디플로이먼트 구성도에 있는 레플리카셋 역시 아래와 같이 디플로이먼트만 생성 하였는데 배포 된 것을 볼 수 있다.

레플리카셋 이름은 디플로이먼트 이름에 랜덤 문자열이 suffix 로 추가 되어 상속 된 것을 알 수 있다.

지금은 레플리카셋이 정확히 무엇인지 살피지 않는다.

# 레플리카셋 객체 목록 조회
$ kubectl get replicasets

NAME                        DESIRED   CURRENT   READY   AGE
hello-kiamol-2-7cb44d9bdd   1         1         1       84m  # --> {디플로이먼트이름}-{레플리카셋랜덤문자열}

이어서, 디플로이먼트 배포 시 선언해둔 컨테이너를 실행하는 파드도 생성 된 것을 알 수 있다.

파드 이름은 레플리카셋 이름에 랜덤 문자열이 suffix 로 추가 되어 상속 된 것을 알 수 있다.

# 파드 목록 조회
$ kubectl get pods

>>
NAME                              READY   STATUS    RESTARTS        AGE
hello-kiamol                      1/1     Running   2 (6h15m ago)   20h  # --> 이전에 파드 개념 살펴볼 때 생성 했던 파드
hello-kiamol-2-7cb44d9bdd-j8wnl   1/1     Running   0               76m  # --> 이번에 디플로이먼트 생성할 때 배포 된 파드, {디플로이먼트이름}-{레플리카셋랜덤문자열}-{파드랜덤문자열}

📍 즉, 디플로이먼트만 배포 하면 필요한 파드를 대신 만들어 준다

1-3. 컨트롤러 객체와 관리 대상인 리소스간의 연결성 확인

디플로이먼트, 레플리카셋, 파드는 레이블(Labels)과 셀렉터(Selector) 를 이용하여 연결성을 유지 한다.

아래는 hello-kiamol-2 의 상세 정보이다.

디플로이먼트 정보에서 Selector 를 보면 레이블 중 app 이 hello-kiamol-2 인 리소스를 관리 대상으로 하는 것을 알 수 있다.

# 디플로이먼트 상세 정보 확인
$ kubectl describe deployment hello-kiamol-2

>>
Name:                   hello-kiamol-2   # 디플로이먼트 이름
Namespace:              default
CreationTimestamp:      Sun, 01 Sep 2024 20:24:17 +0900
Labels:                 app=hello-kiamol-2    # 디플로이먼트 레이블 중 app 이라는 key 의 value 는 hello-kiamol-2
Annotations:            deployment.kubernetes.io/revision: 1
Selector:               app=hello-kiamol-2    # 해당 디플로이먼트는 레이블로 app 이라는 key 를 가지는 리소스들을 관리 대상으로 판별한다.
Replicas:               1 desired | 1 updated | 1 total | 1 available | 0 unavailable
StrategyType:           RollingUpdate
MinReadySeconds:        0
RollingUpdateStrategy:  25% max unavailable, 25% max surge
Pod Template:
  Labels:  app=hello-kiamol-2    # 디플로이먼트를 배포하면서 같이 생성 되는 파드의 레이블 중 app(key) 의 value 를 hello-kiamol-2 로 상속 시킨다.
  Containers:
   ch02-hello-kiamol:
    Image:        kiamol/ch02-hello-kiamol
    Port:         <none>
    Host Port:    <none>
    Environment:  <none>
    Mounts:       <none>
  Volumes:        <none>
Conditions:
  Type           Status  Reason
  ----           ------  ------
  Available      True    MinimumReplicasAvailable
  Progressing    True    NewReplicaSetAvailable
OldReplicaSets:  <none>
NewReplicaSet:   hello-kiamol-2-7cb44d9bdd (1/1 replicas created)
Events:          <none>

아래와 같이 디플로이먼트에서 상속 받은 레이블 값으로 리소스를 탐색할 수 있다.

# hello-kiamol-2 디플로이먼트의 레이블 정보만 조회하기
$ kubectl get deployment hello-kiamol-2 --output jsonpath='{.spec.template.metadata.labels}'
>> {"app":"hello-kiamol-2"}

# 레플리카셋의 레이블 정보 중 app 이 hello-kiamol-2 인 레플리카셋 조회하기
$ kubectl get replicasets -l app=hello-kiamol-2
>>
NAME                        DESIRED   CURRENT   READY   AGE
hello-kiamol-2-7cb44d9bdd   1         1         1       113m

# 파드 레이블 정보 중 app 이 hello-kiamol-2 인 파드 조회하기
$ kubectl get pods -l app=hello-kiamol-2
>>
NAME                              READY   STATUS    RESTARTS   AGE
hello-kiamol-2-7cb44d9bdd-j8wnl   1/1     Running   0          113

3. 파드 유실을 복구하는 과정

위와 같이 Labels 를 통해 리소스 연결성을 유지 한다는 것을 알았다.

이번에는 파드 개수를 유지하는 과정을 간단히 정리해 보자.

레플리카셋에서 파드 3개가 유지 되도록 하였는데, 하나의 파드가 유실된 상황을 가정하겠다.

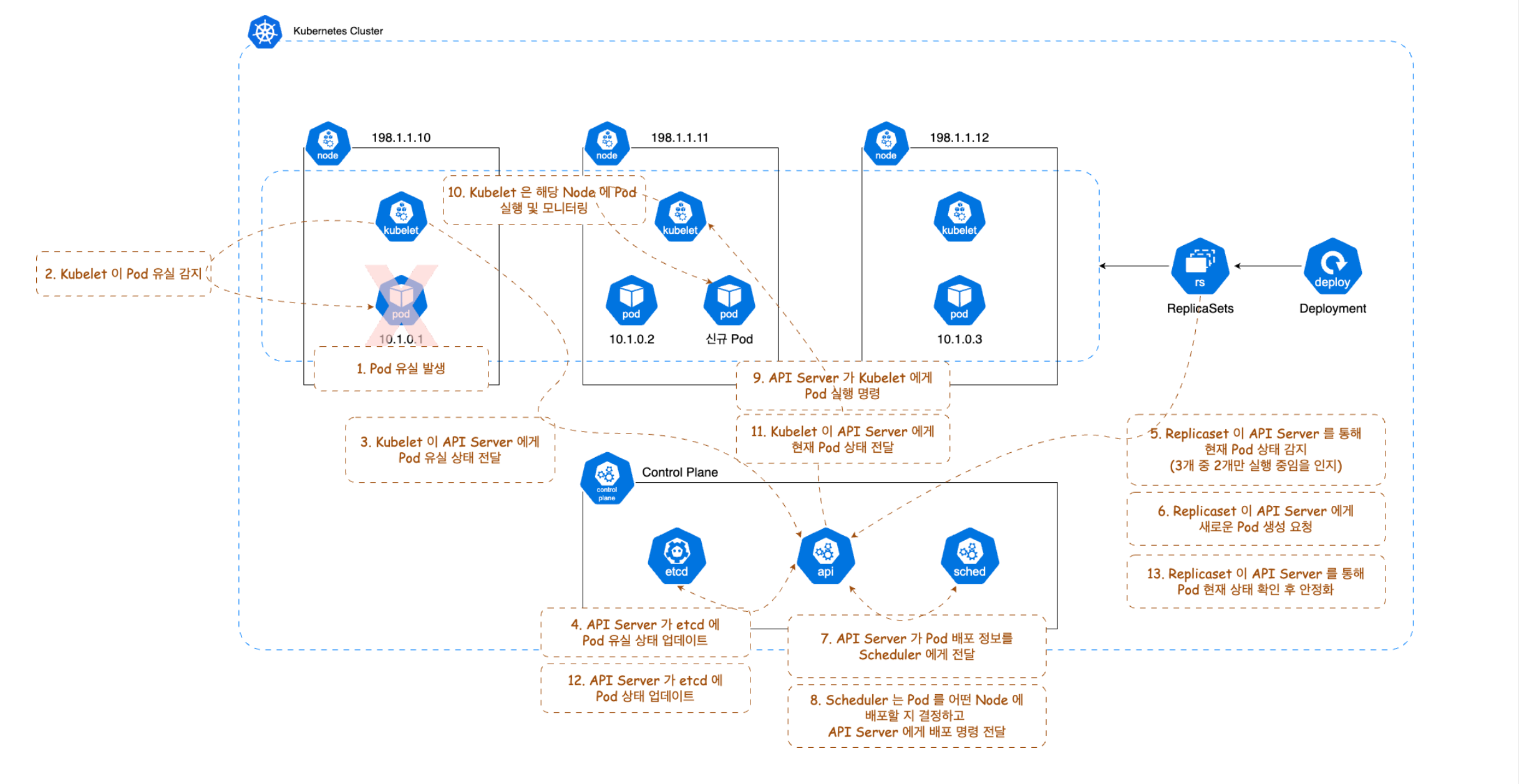

3-1. Pod 가 유실 되었을 때 복구 되는 과정 도식화

[ Pod 유실 후 복구 순서 ]
1. Pod 가 유실 된다.
2. 유실된 Pod 와 같은 Node 에 있는 Kubelet 이 Pod 유실을 감지한다.
3. Kubelet 이 Pod 유실 상태를 API Server 에게 전달한다.
4. API Server 는 etcd 에 Pod 유실 상태를 업데이트 한다.
5. Replicaset 이 API Server 를 통해 현재 Pod 상태를 감지한다.
(실행 중인 Pod 가 3개보다 적다는 것을 인지)
6. Replicaset 이 API Server 에게 새로운 Pod 생성을 요청한다.
7. API Server 는 전달 받은 Pod 배포 정보를 Scheduler 에게 전달한다.
8. Scheduler 는 Pod 를 어떤 Node 에 배포할 지 결정하고, API Server 에게 배포 명령을 전달한다.
9. API Server 는 결정된 Node 에 위치한 Kubelet 에게 Pod 를 실행 하라고 명령한다.
10. Kubelet 은 해당 Node 에 Pod 를 실행하고 모니터링 한다.
11. Kubelet 이 API Server 에게 Pod 상태를 전달한다.
12. API Server 는 etcd 에 Pod 상태를 업데이트한다.
13. Replicaset 은 API Server 를 통해 Pod 상태를 감지하고 안정화 한다.

🏷️ 위 과정에서 유실 된 파드에 Labels 가 Deployment, Replicaset 에서 상속 받은 값과 동일해야 자가 수복을 진행한다.

3-2. 파드 유실 및 복구 실습

디플로이먼트에 의해 배포 된 파드를 강제로 삭제 하고 새로운 파드가 생성 되는지 확인 해보자.

# Pod 목록 조회
$ kubectl get pods
>>
NAME                              READY   STATUS    RESTARTS     AGE
hello-kiamol-2-7cb44d9bdd-j8wnl   1/1     Running   0            3h38m

# Deployment 의해 생성된 Pod 삭제
$ kubectl delete pod/hello-kiamol-2-7cb44d9bdd-j8wnl
>> pod "hello-kiamol-2-7cb44d9bdd-j8wnl" deleted

# Pod 목록 한 번 더 조회
$ kubectl get pods
>>
NAME                              READY   STATUS    RESTARTS     AGE
hello-kiamol-2-7cb44d9bdd-jmjzm   1/1     Running   0            3s

🏷️ 파드 삭제 전/후로 파드 이름을 보면 suffix 로 붙은 파드 랜덤 문자열이 변경 된 것을 확인할 수 있다.
🏷️ 만약 파드의 Labels 값을 강제로 변경하더라도 Selector 에 일치하는 파드가 유실 된 것으로 간주하고 하나의 파드를 추가로 배포 한다. 따라서, 리소스들 끼리 연결된 Lables 는 주의해서 변경 해야한다.

4. 네트워크 트레픽 분산

실습에서 디플로이먼트로 배포한 파드는 웹 애플리케이션이다.

디플로이먼트의 replicas(파드 복제본 수)를 3으로 변경하고, 웹 애플리케이션에 네트워크 트레픽을 보내보자.

# 디플로이먼트의 replicas 수를 3으로 업데이트
$ kubectl scale deployment/hello-kiamol-2 --replicas=3

>> deployment.apps/hello-kiamol-2 scaled

# Pod 목록 조회
>>
$ kubectl get pods
NAME                              READY   STATUS    RESTARTS     AGE
hello-kiamol                      1/1     Running   2 (9h ago)   23h
hello-kiamol-2-7cb44d9bdd-54mbm   1/1     Running   0            9s
hello-kiamol-2-7cb44d9bdd-dxkkg   1/1     Running   0            9s
hello-kiamol-2-7cb44d9bdd-jmjzm   1/1     Running   0            54m

위와 같이 디플로이먼트에 의해 배포된 파드가 3개로 증가 했다.

이전에는 파드 하나를 독립적으로 배포 한 후 파드에 포트 포워딩 하여 접속 했다.

그렇다면, 지금은 세 개의 파드에 모두 포트 포워딩 해야 할까? 그렇지 않다.

디플로이먼트에 포트 포워딩 하면 디플로이먼트 컨트롤러가 관리하는 파드 리소스에 네트워크 트레픽을 분산 시킨다.

# 디플로이먼트에 포트 포워딩
$ kubectl port-forward deployment/hello-kiamol-2 8080:80

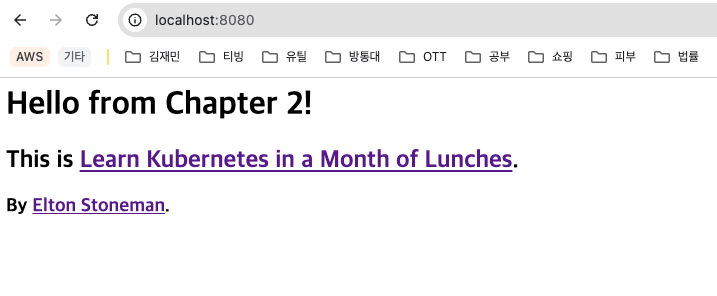

# http://localhost:8080 으로 접속

5. 정리

이번에 정리한 내용 말고도 컨트롤러 객체의 훨씬 복잡하고 다양한 내용이 많지만, 쿠버네티스에서 파드를 독릭접으로 잘 사용하지 않고 컨트롤러를 더 많이 이용한다는 느낌을 잡을 수 있는 정도는 됐을 것 같다.
다음 게시글에서는 애플리케이션 매니페스트 정의 방법을 정리해볼 예정이다.
