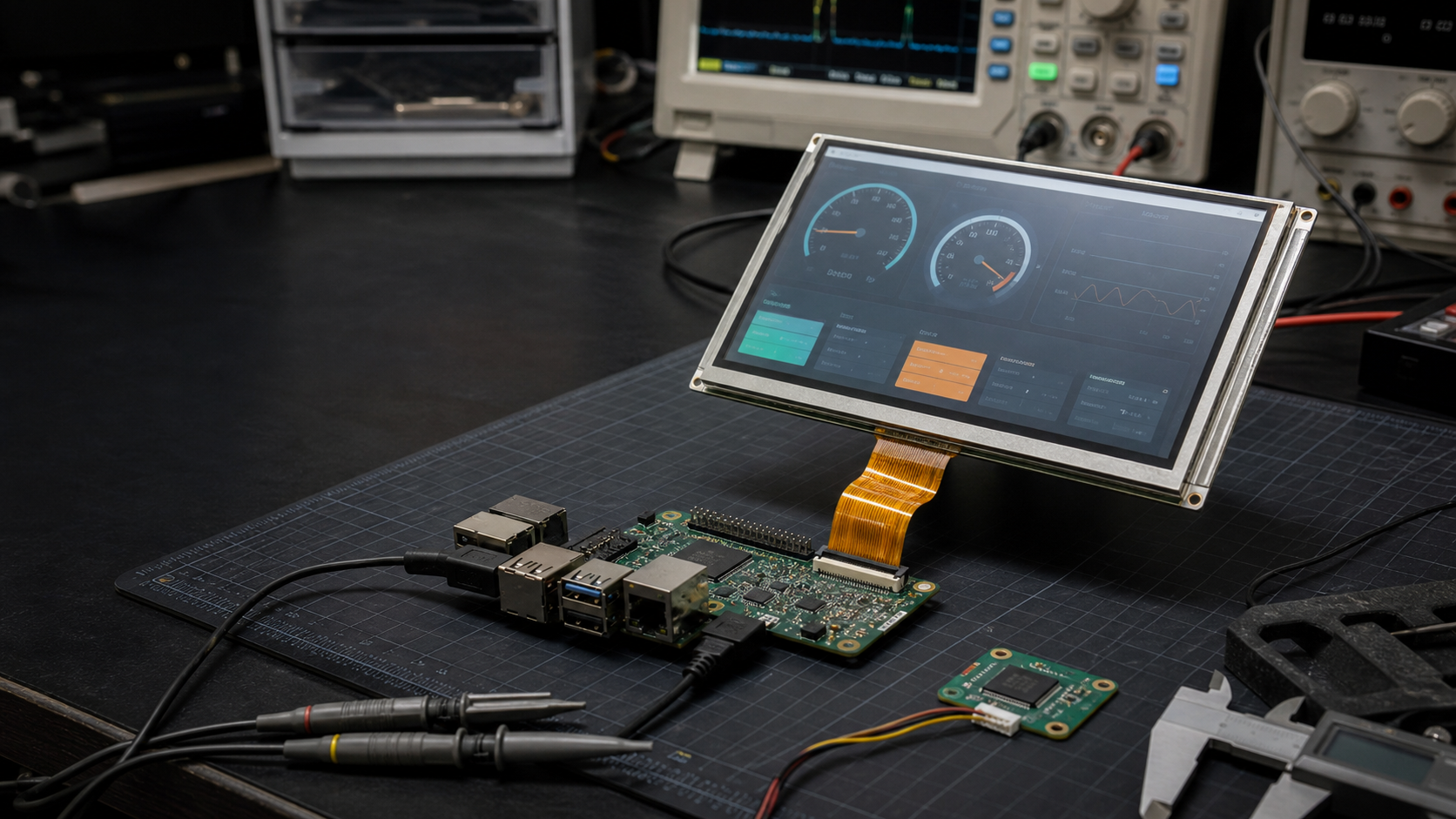

MIPI 인터페이스를 사용하는 TFT LCD는 스마트폰이나 태블릿뿐 아니라 산업용 HMI, 의료 단말기, 계측기, 차량용 디스플레이, 스마트 가전에도 널리 사용된다. 비교적 적은 수의 신호선으로 고해상도 영상을 전송할 수 있고, 얇은 FPC 케이블을 이용해 디스플레이와 메인보드를 연결할 수 있다는 점이 가장 큰 장점이다.
하지만 HDMI 모니터를 연결하듯 케이블만 꽂으면 화면이 나오는 인터페이스는 아니다. 같은 해상도와 같은 핀 수를 가진 두 패널도 초기화 명령, 전원 순서, 타이밍, 레인 구성에서 차이가 날 수 있다. 커넥터가 물리적으로 맞더라도 전기 사양이 다르면 화면이 나오지 않거나 패널이 손상될 수 있다.
실제 개발에서는 “SoC가 MIPI-DSI를 지원한다”는 한 줄보다 패널 데이터시트, BSP 상태, 전원 회로, FPC 배선 품질이 더 중요하다. 제품 선정 단계에서 이 부분을 충분히 확인하지 않으면 시제품 후반에 디스플레이 전체를 다시 선택해야 할 수도 있다.
MIPI TFT LCD란 무엇인가
TFT LCD는 박막 트랜지스터를 이용해 각 화소를 제어하는 액정 디스플레이다. 여기서 MIPI는 LCD 패널 자체의 표시 원리가 아니라, 호스트 프로세서에서 디스플레이로 영상과 제어 데이터를 전달하는 인터페이스 규격을 의미한다.
임베디드 제품에서 말하는 MIPI LCD는 대부분 MIPI-DSI, 즉 Display Serial Interface를 사용하는 패널이다. SoC의 디스플레이 컨트롤러가 영상 데이터를 생성하면 DSI 호스트가 이를 고속 직렬 신호로 변환한다. 패널 내부의 DSI 수신기는 데이터를 다시 화소 정보와 명령으로 해석한다.
일반적인 연결에는 한 쌍의 클록 레인과 한 개 이상의 데이터 레인이 사용된다. 각 레인은 차동 신호로 구성되므로 실제 배선은 양극과 음극의 한 쌍이다. 패널과 SoC에 따라 1레인, 2레인 또는 4레인 구성이 흔히 사용된다.
| 항목 | 역할 | 개발 시 확인할 내용 |
|---|---|---|
| 데이터 레인 | 영상 및 명령 데이터 전송 | 레인 수, 레인 순서, 최대 전송 속도 |
| 클록 레인 | 고속 전송 기준 클록 제공 | 연속 또는 비연속 클록 모드 |
| 저전력 모드 | 초기화 명령과 제어 데이터 전송 | 패널 명령 지원 여부와 타이밍 |
| 고속 모드 | 대량의 화소 데이터 전송 | 신호 품질과 대역폭 |
| 리셋 신호 | 패널 컨트롤러 초기화 | 활성 레벨과 유지 시간 |
| TE 신호 | 화면 갱신 시점 동기화 | 명령 모드 패널에서 필요 여부 |
| 백라이트 제어 | 화면 밝기 조절 | PWM 주파수, 극성, 전류 드라이버 |
| 전원 레일 | 패널의 논리 및 아날로그 회로 구동 | 전압, 순서, 상승 시간, 소비전류 |
MIPI-DSI가 많이 사용되는 이유
기존 RGB 병렬 인터페이스는 각 색상 데이터와 동기 신호를 별도 핀으로 전달한다. 24비트 RGB를 사용하면 많은 신호선이 필요하고, 커넥터와 FPC도 넓어진다. 해상도와 화소 클록이 높아질수록 PCB 배선이 복잡해지고 전자파 방출을 관리하기도 어려워진다.
MIPI-DSI는 데이터를 고속 직렬 형태로 전송하므로 신호 수를 줄일 수 있다. 작은 커넥터와 얇은 FPC를 사용할 수 있어 제품을 얇게 만들기 좋다. 프로세서와 디스플레이 사이의 공간이 제한된 휴대용 장치나 전면 패널 설계에서 특히 유리하다.
전력 측면에서도 장점이 있다. DSI는 고속 전송이 필요하지 않을 때 저전력 상태로 전환할 수 있다. 다만 실제 제품의 전체 소비전력은 LCD 백라이트가 크게 좌우하므로, 인터페이스 효율만 보고 배터리 사용 시간을 판단해서는 안 된다.
MIPI의 단점은 연결 상태를 눈으로 확인하기 어렵다는 것이다. HDMI처럼 표준 케이블과 범용 모니터를 이용해 원인을 분리하기가 쉽지 않다. 화면이 나오지 않으면 전원, 초기화 명령, 타이밍, 레인 속도, PCB 배선, 드라이버 설정을 차례로 점검해야 한다.
비디오 모드와 커맨드 모드
MIPI-DSI 디스플레이는 크게 비디오 모드와 커맨드 모드로 구분할 수 있다. 두 방식은 데이터를 전달하고 화면을 갱신하는 방법이 다르다.
비디오 모드
비디오 모드에서는 호스트가 화면 데이터를 연속적으로 전송한다. 일반적인 RGB 디스플레이와 비슷하게 프레임이 일정한 주기로 전달된다. 산업용 HMI, 멀티미디어 단말, Linux 그래픽 화면처럼 전체 화면이 계속 갱신되는 제품에 적용하기 편하다.
호스트와 패널의 해상도, 수평 및 수직 블랭킹, 프레임 주파수를 정확히 맞춰야 한다. 일부 패널은 블랭킹 구간을 짧게 설정하면 정상적으로 동작하지 않는다. 데이터시트에 적힌 대표값만 복사하기보다 최소값과 최대값을 함께 확인해야 한다.
커맨드 모드
커맨드 모드에서는 호스트가 패널 내부 프레임 버퍼에 명령과 화소 데이터를 보낸다. 변경된 영역만 갱신할 수 있어 정적인 화면에서 전송량과 전력 소비를 줄일 수 있다. 스마트폰 계열의 패널에서 많이 볼 수 있다.
이 방식에서는 TE 신호가 중요할 수 있다. TE는 패널의 화면 갱신 시점을 호스트에 알려 화면 찢어짐을 줄이는 데 사용된다. 운영체제와 디스플레이 드라이버가 패널의 갱신 방식을 제대로 지원하지 않으면 깜박임이나 부분적인 화면 오류가 발생할 수 있다.
| 비교 항목 | 비디오 모드 | 커맨드 모드 |
|---|---|---|
| 전송 방식 | 프레임 데이터를 연속 전송 | 명령과 필요한 화소 데이터를 전송 |
| 일반적 용도 | HMI, 영상, 지속적인 그래픽 표시 | 모바일 화면, 부분 갱신 UI |
| 패널 프레임 버퍼 | 반드시 필요하지 않음 | 일반적으로 사용됨 |
| 대역폭 사용 | 비교적 일정함 | 화면 변화량에 따라 달라짐 |
| 주요 설정 | 영상 타이밍과 블랭킹 | 초기화 명령, TE, 갱신 영역 |
| 구현 난이도 | 구조를 이해하기 쉬운 편 | 패널과 드라이버 의존성이 큼 |
패널 해상도만으로 호환성을 판단할 수 없는 이유
MIPI LCD를 선택할 때 가장 먼저 보게 되는 항목은 해상도다. 그러나 1280×800 패널 두 개가 있다고 해서 서로 교체할 수 있는 것은 아니다. 물리 크기, FPC 핀 배열, 전원 전압, 데이터 레인 수, 명령 세트가 모두 다를 수 있다.
패널 내부에 어떤 타이밍 컨트롤러와 DSI 브리지 IC가 사용되었는지도 중요하다. 제조사는 화면을 켜기 전에 여러 레지스터를 설정하도록 요구할 수 있다. 감마, 전원 동작, 화면 방향, 픽셀 포맷, 절전 모드를 지정하는 초기화 명령이 여기에 포함된다.
같은 모델명으로 판매되는 모듈도 생산 시점에 따라 내부 IC가 변경되는 경우가 있다. 외형과 커넥터가 같아도 초기화 코드가 달라질 수 있다. 양산 제품이라면 부품 변경 통지와 정확한 컨트롤러 정보를 공급업체에 요구해야 한다.
패널 선정 전에 최소한 다음 항목을 확인하는 것이 좋다.
- 실제 표시 해상도와 화소 배열
- 지원하는 DSI 데이터 레인 수
- 레인당 최소 및 최대 전송 속도
- 비디오 모드 또는 커맨드 모드
- RGB888, RGB666, RGB565 등 화소 포맷
- 클록의 연속 모드 요구 여부
- 패널 초기화 명령 목록
- 논리 전원과 아날로그 전원 전압
- 리셋과 전원 공급 순서
- 백라이트 전압, 전류 및 PWM 조건
- 동작 온도와 보관 온도
- 패널 공급 기간과 변경 관리 정책
필요한 대역폭 계산하기
DSI 레인 수를 정하려면 해상도와 프레임 주파수만 보는 것으로는 부족하다. 화소당 비트 수와 블랭킹 구간, 프로토콜 오버헤드도 고려해야 한다.
예를 들어 1280×800 해상도에서 RGB888 형식과 초당 60프레임을 사용하면 활성 영상만 계산해도 상당한 데이터량이 필요하다. 여기에 수평 및 수직 블랭킹과 패킷 오버헤드가 더해진다. 계산 결과가 SoC나 패널의 최대 속도에 너무 가까우면 온도, 클록 오차, 드라이버 설정 차이 때문에 불안정해질 수 있다.
레인 수를 늘리면 각 레인이 담당하는 속도를 낮출 수 있지만, SoC와 패널이 같은 구성을 지원해야 한다. FPC와 PCB의 배선 수도 증가한다. 반대로 레인 수를 무리하게 줄이면 신호 속도가 높아지고 PCB 신호 무결성 관리가 더 어려워진다.
사양 검토 단계에서는 이론상 최소값보다 충분한 여유를 두는 편이 안전하다. 실제 드라이버가 설정한 PHY 속도와 패널이 허용하는 범위를 비교하고, 양산 상태에서 온도별 동작도 확인해야 한다.
전원 공급 순서와 리셋 타이밍
MIPI LCD가 켜지지 않을 때 소프트웨어부터 의심하기 쉽지만, 전원 순서가 원인인 경우도 많다. 패널에는 보통 I/O 전원, 내부 논리 전원, 아날로그 전원, 백라이트 전원이 필요하다. 모듈 내부에서 일부 전압을 생성하기도 하지만, 호스트가 직접 여러 전원을 공급해야 하는 제품도 있다.
데이터시트에는 전원 인가 후 리셋을 유지해야 하는 시간, 리셋 해제 후 명령을 보내기까지 기다려야 하는 시간, Sleep Out 명령 이후 화면을 켜기 전 대기 시간이 정의되어 있다. 수 밀리초 정도의 차이로 패널이 간헐적으로 켜지지 않는 경우도 있다.
개발 보드에서는 정상인데 양산 보드에서 가끔 흰 화면이 나오는 상황이라면 전원 상승 시간과 리셋 신호를 오실로스코프로 확인할 필요가 있다. 소프트웨어 지연 함수만 믿으면 운영체제 부하나 부팅 방식에 따라 실제 타이밍이 달라질 수 있다.
종료 순서도 중요하다. 백라이트가 켜진 상태에서 영상 신호나 패널 전원이 먼저 사라지면 순간적인 섬광이나 잔상이 보일 수 있다. 반복되는 잘못된 전원 순서는 장기 신뢰성에도 좋지 않다.
백라이트는 별도의 전력 시스템이다
TFT LCD에서 화소를 제어하는 회로와 백라이트 회로는 역할이 다르다. 화면 데이터가 정상적으로 들어가도 백라이트가 켜지지 않으면 검은 화면처럼 보인다. 반대로 백라이트만 켜지고 초기화가 실패하면 흰색 또는 일정한 색의 화면이 나타날 수 있다.
LED 백라이트에는 일정한 전류를 공급하는 드라이버가 필요하다. 단순히 지정 전압을 연결하는 것만으로 충분하지 않은 패널이 많다. 직렬 LED 개수에 따라 필요한 전압이 입력 전원보다 높을 수 있으므로 승압형 드라이버를 사용하기도 한다.
밝기 조절은 대개 PWM 또는 아날로그 전류 제어로 수행한다. PWM 주파수가 너무 낮으면 카메라 촬영 시 줄무늬가 나타나거나 민감한 사용자가 깜박임을 느낄 수 있다. 주파수를 지나치게 높이면 드라이버 효율과 조절 범위에 영향을 줄 수 있다.
산업용 장비에서는 초기 최대 밝기만 볼 것이 아니라 장기간 사용 후 밝기 저하를 고려해야 한다. 높은 온도와 최대 전류로 계속 구동하면 LED 수명이 짧아진다. 실내 장비라면 필요한 수준보다 지나치게 밝은 백라이트를 상시 최대 출력으로 사용할 이유가 없다.
FPC와 커넥터 설계에서 자주 생기는 문제
MIPI 패널은 대개 얇은 FPC로 메인보드와 연결된다. FPC는 공간을 적게 차지하지만, 삽입 불량과 기계적 스트레스에 민감하다.
커넥터의 접점 방향이 위쪽인지 아래쪽인지 먼저 확인해야 한다. 핀 수와 피치가 같아도 접점 방향이 다르면 케이블을 뒤집어 꽂을 수 없다. 커넥터 잠금 장치의 구조와 허용되는 FPC 두께도 데이터시트에서 확인한다.
조립 후 FPC가 날카롭게 접히거나 지속적으로 당겨지지 않도록 여유를 줘야 한다. 제품을 열고 닫는 과정에서 케이블이 금속 모서리에 마찰되지 않는지도 살핀다. 진동이 있는 장비에서는 FPC 고정 테이프나 지지 구조가 필요할 수 있다.
MIPI 고속 신호를 중간 커넥터나 긴 연장 케이블로 여러 번 통과시키는 구성은 위험하다. 연결 구간마다 임피던스 불연속과 손실이 증가한다. 평가용 연장 보드에서는 화면이 나오더라도 고온이나 제품 편차에서 오류가 발생할 수 있다.
PCB 배선과 신호 무결성
DSI 레인은 고속 차동 신호이므로 일반 GPIO처럼 배선하면 안 된다. 각 차동 쌍의 임피던스를 관리하고, 쌍 내부의 길이 차이를 작게 유지해야 한다. 불필요한 비아, 스텁, 급격한 배선 폭 변화도 줄이는 편이 좋다.
레인 간 길이를 완전히 같게 만드는 것보다 각 차동 쌍 내부의 균형과 안정적인 기준면을 유지하는 것이 우선이다. 신호 아래의 기준 그라운드가 끊기면 귀환 전류 경로가 변하고 방사 노이즈가 증가할 수 있다.
FPC 커넥터 주변에서는 핀 간격이 좁아 배선이 어려워진다. 이 구간에서 무리하게 선폭과 간격을 변경하면 임피던스가 크게 달라질 수 있다. 보드 제조사의 적층 구조를 기준으로 실제 임피던스를 계산해야 한다.
ESD 보호소자를 추가할 때도 정전용량이 낮은 부품을 선택해야 한다. 보호 기능만 보고 일반 TVS 다이오드를 사용하면 고속 신호가 왜곡될 수 있다. 보호소자는 커넥터에 가깝게 배치하되, 배선 분기와 스텁이 최소화되도록 구성한다.
Linux와 Android에서의 소프트웨어 통합
Linux에서는 패널 정보가 보통 디바이스 트리와 DRM/KMS 드라이버에 정의된다. 패널 드라이버에는 해상도, 타이밍, DSI 레인 수, 화소 포맷, 동작 모드, 초기화 명령이 포함될 수 있다.
Android 역시 Linux 커널 위에서 동작하므로 저수준 설정은 비슷하지만, 화면 회전, 밝기 제어, 절전 및 복귀 동작까지 Android 프레임워크와 함께 확인해야 한다. 부팅 로고는 정상인데 Android 화면부터 깨진다면 커널 단계와 프레임워크 단계의 설정 차이를 조사해야 한다.
패널 공급업체가 초기화 코드만 제공하는 경우도 있다. 이 코드를 사용하는 BSP의 패널 드라이버 형식에 맞게 옮겨야 한다. 명령의 데이터 타입, 지연 시간, 전송 모드가 잘못되면 일부 명령이 무시될 수 있다.
소스가 없는 사전 빌드 이미지에서 화면이 나온다고 해서 개발이 끝난 것은 아니다. 양산 제품은 보안 업데이트와 커널 수정이 필요할 수 있으므로 전체 이미지를 재현할 수 있어야 한다. 패널 드라이버와 디바이스 트리 소스를 프로젝트 자료와 함께 보관하는 것이 안전하다.
화면이 나오지 않을 때의 점검 순서
디스플레이 디버깅은 한 번에 여러 설정을 바꾸면 오히려 어려워진다. 전원부터 영상 데이터까지 단계별로 확인하는 편이 효율적이다.
첫째, 모든 전원 레일의 전압과 상승 순서를 측정한다. 둘째, 리셋 신호가 데이터시트 조건에 맞게 변화하는지 본다. 셋째, 초기화 명령이 실제 DSI 버스로 전송되는지 커널 로그와 계측 장비로 확인한다.
그다음 백라이트를 낮은 밝기로 켜고 화면 상태를 관찰한다. 완전히 검은 화면, 흰 화면, 세로 줄, 반복되는 이미지, 색상 오류는 서로 다른 원인을 가리킬 수 있다.
| 화면 증상 | 가능한 원인 |
|---|---|
| 완전한 검은 화면 | 백라이트 미동작, 패널 전원 없음 |
| 백색 화면 | 초기화 실패, 영상 데이터 미수신 |
| 화면이 좌우로 반복됨 | 해상도 또는 패킷 설정 오류 |
| 색상이 뒤바뀜 | RGB 순서나 화소 포맷 불일치 |
| 간헐적인 점 또는 줄 | 고속 신호 품질, 레인 속도 문제 |
| 부팅 때만 가끔 실패 | 전원 순서, 리셋, 지연 시간 문제 |
| 밝기 변경 시 노이즈 | 백라이트 전원 또는 PWM 간섭 |
| 절전 복귀 후 화면 없음 | 재초기화 순서 또는 전원 관리 문제 |
화면이 보인다는 사실만으로 설정이 완전히 맞았다고 판단해서는 안 된다. 레인 속도나 타이밍 여유가 부족해도 실온의 한 샘플에서는 동작할 수 있다. 여러 패널과 여러 보드에서 고온과 저온 조건을 포함해 시험해야 한다.
터치 패널은 MIPI와 별도로 생각한다
MIPI TFT LCD에 터치 기능이 포함되어 있어도 터치 데이터가 DSI를 통해 전달되는 것은 아니다. 대부분의 임베디드 터치 모듈은 별도의 I2C 또는 USB 인터페이스를 사용한다.
I2C 방식에서는 전원, 리셋, 인터럽트 신호와 드라이버를 준비해야 한다. LCD와 터치 센서가 가까이 있기 때문에 디스플레이 데이터와 백라이트 회로에서 발생한 노이즈가 터치 성능에 영향을 줄 수 있다.
커버 글라스 두께, 장갑 사용, 물방울, 금속 케이스의 접지 상태도 터치 감도를 바꾼다. 평가용 상태에서 동작했다고 바로 양산 설정으로 사용하지 말고, 실제 커버 글라스와 케이스를 조립한 상태에서 튜닝해야 한다.
화면을 세로 방향으로 사용하는 경우 LCD 영상 회전과 터치 좌표 회전을 모두 적용해야 한다. 부팅 화면, 운영체제 UI, 애플리케이션, 터치 드라이버가 서로 다른 방향 설정을 사용하면 특정 단계에서 좌표가 뒤집힐 수 있다.
기구 설계와 열 관리
LCD 모듈의 활성 표시 영역, 외형, 고정 구멍, FPC 위치는 기구 설계 초기에 확정하는 것이 좋다. 표시 영역과 커버 글라스의 투명 창이 어긋나면 한쪽 베젤이 두꺼워 보이거나 일부 화소가 가려질 수 있다.
LCD 셀을 직접 강하게 누르는 구조는 피해야 한다. 금속 프레임의 평탄도와 나사 체결 압력이 고르지 않으면 빛샘이나 얼룩이 생길 수 있다. 폼 테이프나 가스켓은 공차를 흡수할 수 있어야 하지만, 너무 부드러우면 진동 시 패널이 움직인다.
백라이트와 디스플레이 회로는 열을 발생시킨다. 밀폐된 제품에서는 LCD 뒤쪽 온도가 예상보다 높아질 수 있다. 고온은 백라이트 수명, 편광판, 접착제, 액정 응답 속도에 영향을 준다.
실내에서 정상적으로 보이는 패널도 저온에서는 응답이 느려져 잔상이 증가할 수 있다. 산업용이나 차량용 제품이라면 단순히 “화면이 켜지는가”가 아니라 화면 전환 속도와 색상 변화까지 온도별로 확인해야 한다.
양산 전에 반드시 확인할 항목
| 평가 분야 | 확인할 내용 |
|---|---|
| 광학 특성 | 밝기, 대비, 시야각, 색상, 균일도 |
| 인터페이스 | 레인 수, 속도, 모드, 화소 포맷 |
| 전원 | 전압, 소비전류, 투입 및 차단 순서 |
| 신호 품질 | 장시간 동작, 온도 변화, 보드 편차 |
| 백라이트 | 최대 전류, PWM, 발열, 수명 |
| 터치 | 손가락, 장갑, 물, 노이즈 조건 |
| 기구 | FPC 응력, 고정 압력, 표시 영역 정렬 |
| 환경 | 고온, 저온, 고습, 진동, 온도 사이클 |
| 소프트웨어 | 초기화, 회전, 절전, 복귀, 밝기 조절 |
| 공급 관리 | 패널 IC 변경, 생산 기간, 대체품 정책 |
최종 시험은 실제 SBC, 실제 전원, 실제 FPC, 실제 커버 글라스와 케이스를 사용해 진행해야 한다. 개발용 어댑터나 임시 케이블이 들어간 구성은 양산 상태를 대표하지 못한다.
전원을 반복해서 켜고 끄는 시험도 필요하다. 차가운 상태, 충분히 가열된 상태, 짧은 전원 차단 후 재투입 조건을 나누어 확인한다. 절전과 복귀를 반복하면서 화면, 터치, 백라이트가 모두 정상으로 돌아오는지도 본다.
결론
MIPI TFT LCD는 적은 배선으로 고해상도 화면을 구현할 수 있어 소형 임베디드 제품에 매우 적합하다. 얇은 FPC와 작은 커넥터를 사용할 수 있고, Linux와 Android 기반의 그래픽 인터페이스에도 잘 맞는다.
그러나 MIPI-DSI는 단순한 범용 모니터 연결 규격이 아니다. 패널마다 초기화 명령과 타이밍이 다를 수 있으며, 전원 순서와 고속 배선 품질도 결과에 직접 영향을 준다. 같은 크기와 해상도의 패널이라도 교체가 쉽지 않은 이유가 여기에 있다.
좋은 설계는 패널 데이터시트 한 장만 보고 끝나지 않는다. SoC의 DSI 호스트, BSP 드라이버, PCB, FPC, 백라이트, 터치 센서, 커버 글라스와 기구 구조를 하나의 시스템으로 평가해야 한다.
시제품에서 화면을 한 번 켜는 것은 비교적 쉽다. 어려운 일은 온도가 변하고 전원이 반복적으로 차단되며 생산 로트가 달라져도 항상 같은 화면을 보여 주는 제품을 만드는 것이다. MIPI TFT LCD를 양산에 적용하려면 바로 그 반복성과 장기적인 공급 가능성을 중심으로 판단해야 한다.
