화면에 뭔가를 출력하는 행위는 렌더링 파이프라인이라는 것을 통해 픽셀당 색상을 결정하고 출력을 하게 됨

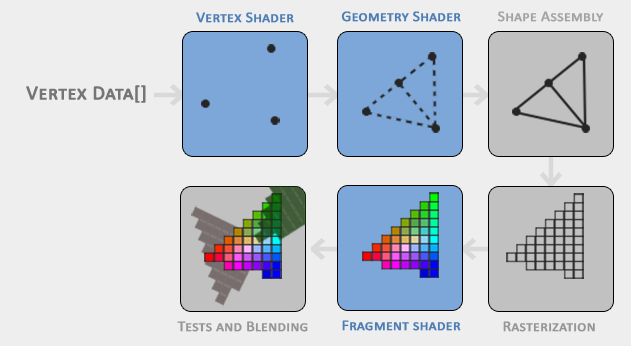

렌더링 파이프라인 간단히

위 사진의 과정을 거침

사진의 과정을 모두 병렬적으로 이루어짐
그리고 각 단계에서 실행되는 프로그램을 쉐이더라고 부름

vertex는 오브젝트의 각 정점(꼭짓점) 위치를 나타냄.
큐브형태의 각 면은 각각 2개의 삼각형으로 이루어져있고, 이 삼각형의 정점 위치가 vertex의 좌표가 되는거임

이러한 정점에 대해 필요한 요구사항을 쉐이더로 구현하면 vertex shader가 됨
좌표 변형, noise를 이용한 특수효과 등등이 여기에 해당되는 작업임

필요에 따라 vertex shader에서 geometry shader로 넘어가서 각 정점에 추가적으로 정점을 만들어 원시적인 모양을 추가적으로 만들 수 있음
위의 사진을 보면 정점 하나를 추가해 2개의 삼각형으로 만들어냄ㅇㅇ

가끔 geometry shader도 구현함
근데 대부분 그냥 안함

shape assembly로 넘어가면 정점을 서로 이어 원시적인 모양을 만들음
정점 3개 -> 삼각형 이런식으로 ㅇㅇ

그리고 이를 rasterization(래스터화, 픽셀화)과정을 거쳐 모니터의 픽셀마다 점을 찍어 표현하게 됨.

이후 fragment shader로 넘겨져 각 픽셀에 대하여 연산을 수행하게 됨.
색 입히기, 메탈릭, 픽셀의 alpha값 조절 등이 여기에 해당됨

마지막으로 blending단계로 넘어가, 전체적으로 alpha값 조절, 색상 혼합등의 작업이 일어나게 됨.

보통 vertex, fragment쉐이더를 glsl이나 hlsl이라는 언어로 작성을 하게 됨.

GL에서 다른 파이프라인의 과정은 기본 디폴트값이 존재하는데, vertex, fragment는 구현되어있는게 없음
따라서 이를 직접 구현해줘야함

vertex

우리의 모니터, 화면은 모든 물체를 보여주지 않음

잘들어봐 ㅇㅇ

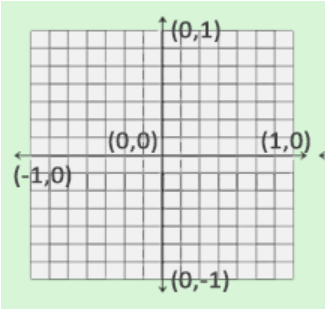

화면의 가장 아래, 왼쪽 부분은 -1,-1임
가장 위, 오른쪽 부분은 1,1임

이게 OpenGL이 NDC(Normalized device coodinates)라는걸 이용해서 화면의 좌표를 정해놓은거임

+ $y$ 축으로 이동은 화면 상단으로 이동하는것을 의미하고,
+ $x$ 축으로 이동은 화면 우측으로 이동하는것을 의미함

이 구간 내에서 화면은 카메라에 들어온 부분을 클리핑 함
즉, 이 좌표를 벗어나는 정점은 표시하지 않는거임

따라서 우리는 좌표를 정의할때, $(-1,-1) ~ (1,1)$ (변환후)을 벗어나지 않는 좌표를 정의해줘야함

그리고 우리가 LearnOpenGL(1) - 창 띄우기에서 glViewport라는 opengl함수를 이용해서 화면을 정의해줬음

여러 좌표를 정의함, 묶음단위? 혹은 필요한대로 정의
glViewport에 넘겨준 정보(width, height)를 이용해 정점좌표를 공간의 좌표로 변환함
공간 좌표로 변환된 정점은 fragment로 변환되어 fragment shader의 준비물로 사용됨

float vertices[] =
{
    -0.5f, -0.5f, 0.0f,
     0.5f, -0.5f, 0.0f,
     0.0f,  0.5f, 0.0f
};

이런 정점들의 좌표를 선언 ㄱㄱ

VBO - vertex buffer object

vertex은 쉐이더를 통해 색상연산이 되게 됨
vertex 쉐이더는 그래픽 카드에서 가장 첫번째로 수행되는 프로세스임

따라서 vertex를 그래픽카드에서 이용할 수 있도록 해야하는데...

이때 그래픽카드에서 사용될수 있도록 관리하는 오브젝트가
VBO임

기본적으로 GPU내의 연산은 속도가 빠름
rasterize와 병렬 파이프라이닝으로 속도가 어마어마하지ㅇㅇ

근데 우리가 코드로 작성한 모든 정보는 cpu에 들어있음
그리고 CPU에서 gpu로의 통신은 속도가 꽤나 느림...

따라서 가능한한 많은 vertex좌표를 gpu로 보내줘야함

이때 사용하는데 VBO라는거임

1. 빈 메모리 공간 할당 후 메모리 주소 반환

glGenBuffers를 이용해서 buffer객체를 생성할 수 있음

uint32_t VBO;
glGenBuffers(1, &VBO);

먼저 이런 코드를 만들어주자

1 : 생성할 버퍼의 갯수
&VBO : 생성된 버퍼 객체를 저장할 배열, 주소, 변수

다음은 아래와 같은 코드를 만들어주자
glGenBuffer로 buffer객체를 만들었다면,
해당 buffer객체에 알맞은 버퍼 유형을 binding해줘야 함

2. GL에 사용중인 메모리 주소를 사용중이라고 알림

glBindBuffer(GL_ARRAY_BUFFER, VBO);

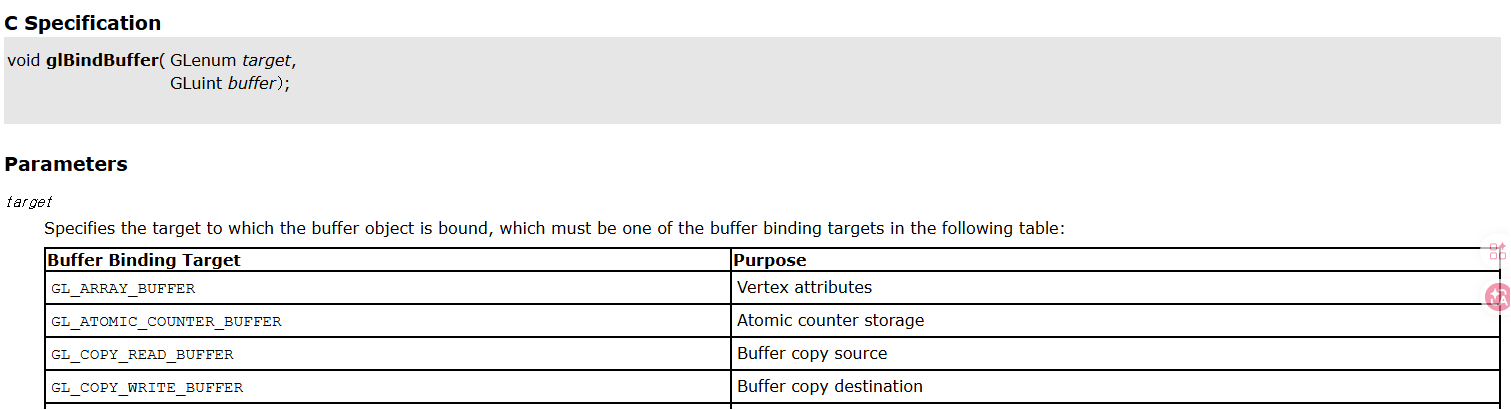

glBindBuffer - OpenGL Reference

이렇게 GL_ARRAT_BUFFER가 vertex 버퍼의 객체 유형이라는 것을 알 수 있음

3. CPU에서 GPU로 정점 버퍼 이동

glBufferData를 사용함

glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

첫번째 : 어떤 종류의 버퍼에 데이터를 담을지 결정
- 위에서 gl에게 vertex buffer를 사용중이라고 말했으므로, 그걸 설정
두번째 : 데이터의 크기
세번째 : 데이터의 주소
네번째 : gpu에서 해당 데이터를 어떻게 사용할지 결정

네번째 파라미터가 중요함
몇가지 옵션을 사용할 수 있음

주로사용되는 옵션은 아래 3개임

GL_STATIC_DRAW : 데이터는 한번만 설정됨, 변경이 자주 일어나지 않음, 한번 설정 후 여러번 사용됨
GL_STREAM_DRAW : 데이터는 매 프레임마다 새로 설정됨, 몇번만 사용됨
GL_DYNAMIC_DRAW : 데이터는 설정 후 변경이 자주 일어남, 여러번 사용됨

이 usage에 따라 gpu의 어느 메모리에 데이터가 저장되고, 사용되고 그런게 정해짐
속도, 접근성 이런게 결정되는거임

더 많은 옵션이 있지만, gpu의 성능이 좋아지고, 업그레이드 되고, 고도화 되면서
다른 옵션, COPY, READ와 같은 옵션은 거의 필요없어짐
그냥 안건드리는게 더 나은 정도라고 함
glBufferData - OpenGL Reference

vertex shader

const char *vertexShaderSource = "#version 330 core\n"
"layout (location = 0) in vec3 aPos;\n"
"void main()\n"
"{\n"
"   gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);\n"
"}\0";

먼저 이런 문자열을 선언하고 시작하자

아직은 쉐이더를 다룰 파트는 아니고,,,
쉐이더를 이용해서 컴파일을 해야하긴 하니 일단 이렇게라도 사용하는거임

대충 설명하면

#version 330 core : opengl 3.3버전의 core profile을 명시
(ex, OpenGL 4.2, any profile -> #version 420 any)
layout (location = 0) : gpu로 들어온 데이터가 0번이라는 뜻
0번 : 위치(좌표), 1번 : 색상 등등
in vec3 aPos : input으로 3차원 aPos가 입력된다는 뜻
gl_Position = ... : $n$ 차원으로 입력된 것은 $n+1$ 차원으로 변환
동차좌표, 애파인 변환(LearnOpenGL(1) - 창 띄우기)

glCreateShader를 통해 shader를 만들어줌

uint32_t vertexShader = glCreateShader(GL_VERTEX_SHADER);

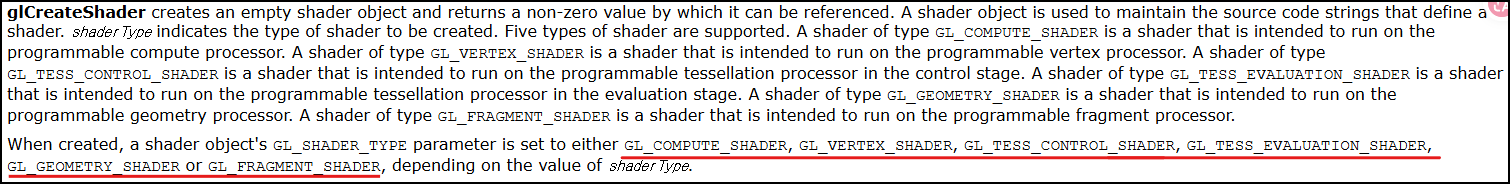

이런 옵션 사용가능, glCreateShader - OpenGL Reference

glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);

첫번째 : 사용하는 쉐이더
두번째 : 쉐이더 소스 내부의 문자열 개수
보통은 glsl, hlsl하나가 큰 문자열 1개이므로 1 전달
세번째 : 쉐이더 소스(const char*)
네번째 : 쉐이더 소스의 길이
\0으로 끝날때까지 소스를 읽음, \0이 아니거나 특정 길이만 읽어야 하면, int타입으로 길이 넣어주셈

glCompileShader(vertexShader);

컴파일 해야할 쉐이더를 넣어주기!

특정 쉐이더의 컴파일 성공을 확인하고 싶은 경우

glGetShaderiv를 사용하면 됨

int success;
char log[512];
glGetShaderiv(원하는 쉐이더 객체, GL_COMPILE_STATUS, &success);

if (!success)
{
    char log[512];
    glGetShaderInfoLog(원하는 쉐이더 객체, 512, NULL, log);
    std::cout << "ERROR: " << log << std::endl;
}

glGetShaderiv

첫번째 : 상태체크하고 싶은 쉐이더 객체
두번째 : 어떤 상태를 체크하고 싶은지 enum
세번째 : 해당 상태 결과 저장

glGetShaderInfoLog

첫번째 : 상태체크에 실패한 쉐이더 객체
두번째 : 에러 메세지 담을 문자 배열 길이
세번째 : 에러 메세지의 길이(NULL -> 전부)
네번째 : 에러 메세지가 저장될 배열

FragmentShader

vertex shader랑 똑같은 과정을 거치면 됨

const char *fragmentShaderSource = "#version 330 core\n"
    "out vec4 FragColor;\n"
    "void main()\n"
    "{\n"
    "   FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
    "}\0";

 uint32_t fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
 glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);
 glCompileShader(fragmentShader);

 glGetShaderiv(fragmentShader, GL_COMPILE_STATUS, &success);
 if (!success)
 {
     glGetShaderInfoLog(fragmentShader, 512, NULL, log);
     std::cout << "ERROR: " << log << std::endl;
 }

쉐이더 프로그램

쉐이더를 만들었으면 쉐이더를 하나의 프로그램으로 합쳐줘야함

지금 vertex, fragment쉐이더는 각각 따로 그냥 코드 덩어리에 불과함
이거를 하나의 공정으로 합쳐서 shader라는 공장이 돌아가도록 해야함

그게 쉐이더 프로그램임
여러 쉐이더를 하나의 프로그램으로 묶는걸 Linking이라고 함

uint32_t shaderProgram = glCreateProgram();
glAttachShader(shaderProgram, vertexShader);
glAttachShader(shaderProgram, fragmentShader);
glLinkProgram(shaderProgram);

꽤나 직관적인 코드임

createProgram으로 shaderProgram을 만들고,
그 프로그램에 여러 쉐이더를 attach를 한 후
link를 통해 프로그램으로 합침

마찬가지로 프로그램이 제대로 되었는지 확인하는 코드를 만들어줌

glGetProgramiv(shaderProgram, GL_LINK_STATUS, &success);
if (!success)
{
    glGetProgramInfoLog(shaderProgram, 512, nullptr, log);
    std::cout << "ERROR: " << log << std::endl;
}

중요한건 program은 Link를 하므로,
GL_LINK_STATUS와 glGetProgramiv, glGetProgramInfoLog를 사용해야함

그리고 마지막으로...
gl에게 사용할 프로그램을 사용중이라고 알리면 됨

그리고 링크로 사용된 쉐이더는 delete해주면 됨

glUseProgram(shaderProgram);
glDeleteShader(vertexShader);
glDeleteShader(fragmentShader);

vertex 속성 Linking

현재 우린 쉐이더까지 모두 준비가 완료됨

하지만 문제가 있지비...

쉐이더로 보낸 vertex가 대체 어떤 구조로 되어있는지,
어떻게 해석해야할지 gl은 모른다는거임

그래서 그걸 알려줘야됨

glVertexAttrib..이라는 엄청나게 다양한 함수와
glVertexAtrribPointer라는 함수가 또 존재함

두개의 차이를 알아보면

구분 glVertexAttrib.. glVertexAttribPointer
데이터 원본의 위치 CPU(메모리) GPU(VBO)
하는일 cpu에서 직접 gpu로 값 전달 vertex 규칙 설정

구분	`glVertexAttrib..`	`glVertexAttribPointer`
데이터 원본의 위치	CPU(메모리)	GPU(VBO)
하는일	cpu에서 직접 gpu로 값 전달	vertex 규칙 설정

이런 차이임

그래서 우리는 gpu로 보내진 VBO의 vertex의 규칙을 설정해줘야하기때문에
사용할것은....
glVertexAtrribPointer인거지 ㅇㅇ

근데 또 찾아보면
glVertexAttribPointer, glVertexAttribIPointer, glVertexAttribLPointer
이런 비슷한 함수가 있는데...

이건 vertex의 속성에 따라 결정되는거임

우리는 지금 우리는 shader에서 vec3, vec4와 같은 타입을 이용함
따라서 glVertexAtrribPointer를 사용해야함

만약 shader에서 int, dvec이런걸 사용해야한다면 순서대로
glVertexAttribIPointer, glVertexAttribLPointer를 써야하는거지

glVertexAtrribPointer의 원형은 아래 사진과 같음

첫번째 : 쉐이더에서 설정한 인덱스,
layout (location = 0)이걸 vertex shader에서 사용하고 있으므로, location 값에 맞춰서 0을 넣어주면 됨
두번째 : 정점 속성의 크기,
layout (location = 0) in vec3 aPos;에서 vec3를 사용하므로 float 3개임
따라서3을 넣어주면 됨
세번째 : VBO안의 데이터가 무슨 타입인지
float 부동소수점이므로, GL_FLOAT을 쓰게됨
네번째 : 정규화할건지 여부
보통 좌표는 정규화 하지 않음
5번째 : 어디까지가 정점 묶음인지, 다음 정점이 시작되기까지 몇 바이트를 건너뛰어야하는지,

이걸 보면 stride는 3칸을 건너뛰는걸 알수있음,
따라서 sizeof(float) * 3이 됨
6번째 : 버퍼 내에서 정점 속성이 시작되는 시작점,
제일 처음부터 시작해야한다면 (void*)0이 됨

그리고 추가적으로
glEnableVertexAttribArray를 사용해야하는데,
layout (location = 0)이었으므로 값을 맞춰서
glEnableVertexAttribArray(0)을 해주면 된다

따라서 전체 코드는

glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 3, (void*)0);
glEnableVertexAttribArray(0);

가 됨!

VAO - vertex array object

VBO는 정점들을 모아놓은, 식재료임
Vertex Attributes는 이 VBO라는 식재료를 어떻게 이용할 수 있는지를 나타내는 레시피임

VAO는 이 두개를 한번에 관리하기 위해 사용하는 일종의 컨테이너임
VBO라는 식재료도 찾고, Vertex Attributes라는 레시피도 찾아서 한번에 해결하려는거임

만약 그려야하는게 1억개인데, 모든 정점에 대해서 직접 Vertex Attributes를 찾아쓰려고 하면 힘들겄지?

uint32_t VAO;
glGenVertexArrays(1, &VAO);
glBindVertexArray(VAO);

VBO랑 사용법이 거의 비슷함

다만 주의해야할점이 있음

만약 런타임중에 VAO에 값이 계속 추가되면 어떻게 될까?
그 VBO와 Vertex Attributes들이 VAO의 원래 있던 데이터에 영향을 줄 수 있을수도 있음

그래서 명시적으로 모든 바인딩이 끝나면 unbind를 해줌
근데 어짜피 VAO쓰려면 런타임중에 glBindVertexArray를 해줘야해서 의미없기도 함

`glDrawArrays`란

glDrawArrays(GL_TRIANGLES, 0, 3)

mode
"어떤 형태의 도형을 그릴 것인가?"를 결정함
GL_TRIANGLES: 3개의 정점을 하나의 삼각형으로 묶어서 그림(가장 많이 씀)
GL_POINTS: 정점 하나하나를 점으로 그림
GL_LINES: 정점 2개씩을 묶어서 선으로 그림
GL_TRIANGLE_STRIP: 정점을 이어 붙여서 삼각형을 연속으로 그림
first
VBO의 몇 번째 정점부터 시작할 것인가를 나타내는 인덱스임
보통 처음부터 그리기 시작하므로 0을 넣음
count
총 몇 개의 정점을 그릴 것인가를 정함
예를 들어, 삼각형 1개를 그리려면 정점이 3개 필요하므로 3을 넣음
만약 정점 배열에 6개의 정점이 있는데 count를 3으로 설정하면, 앞의 삼각형 1개만 그려짐

전체 코드

#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <iostream>

void framebuffer_size_callback(GLFWwindow* window, int width, int height);
void process_input(GLFWwindow *window);

constexpr float vertices[] =
{
    -0.5f, -0.5f, 0.0f,
     0.5f, -0.5f, 0.0f,
     0.0f,  0.5f, 0.0f
};

const char *vertexShaderSource = "#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "void main()\n"
    "{\n"
    "   gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);\n"
    "}\0";

const char *fragmentShaderSource = "#version 330 core\n"
    "out vec4 FragColor;\n"
    "void main()\n"
    "{\n"
    "   FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
    "}\0";

int main()
{
    constexpr int width = 1280;
    constexpr int height = 720;

    //glfw init
    glfwInit();
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

    //make window with glfw
    GLFWwindow* window = glfwCreateWindow(width, height, "HukPak", nullptr, nullptr);
    if (window == NULL)
    {
        std::cout << "Failed to create GLFW window" << std::endl;
        glfwTerminate();
        return -1;
    }
    glfwMakeContextCurrent(window);

    //GLAD checks gl pointer of GL-functions
    if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
    {
        std::cout << "Failed to initialize GLAD" << std::endl;
        return -1;
    }

    //viewport configuration with custom callback method
    glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

    // 1. Vertex shader
    uint32_t vertexShader = glCreateShader(GL_VERTEX_SHADER);
    glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
    glCompileShader(vertexShader);

    // 2. check vertex shader successfully compiled
    int success;
    char log[512];
    glGetShaderiv(vertexShader, GL_COMPILE_STATUS, &success);
    if (!success)
    {
        glGetShaderInfoLog(vertexShader, 512, NULL, log);
        std::cout << "ERROR: " << log << std::endl;
    }

    // 3. fragment shader
    uint32_t fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
    glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);
    glCompileShader(fragmentShader);

    // 4. check fragment shader successfully compiled
    glGetShaderiv(fragmentShader, GL_COMPILE_STATUS, &success);
    if (!success)
    {
        glGetShaderInfoLog(fragmentShader, 512, NULL, log);
        std::cout << "ERROR: " << log << std::endl;
    }

    // 5. shader program
    uint32_t shaderProgram = glCreateProgram();
    glAttachShader(shaderProgram, vertexShader);
    glAttachShader(shaderProgram, fragmentShader);
    glLinkProgram(shaderProgram);

    // 6. check shader program successfully compiled
    glGetProgramiv(shaderProgram, GL_LINK_STATUS, &success);
    if (!success)
    {
        glGetProgramInfoLog(shaderProgram, 512, nullptr, log);
        std::cout << "ERROR: " << log << std::endl;
    }

    // 7. delete already linked shader
    glDeleteShader(vertexShader);
    glDeleteShader(fragmentShader);

    // 8. VAO
    uint32_t VAO;
    glGenVertexArrays(1, &VAO);
    glBindVertexArray(VAO);

    // 9. Vertex, VBO
    uint32_t VBO;
    glGenBuffers(1, &VBO);
    glBindBuffer(GL_ARRAY_BUFFER, VBO);
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

    // 9-1. vertex attributes linking
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 3, (void*)0);
    glEnableVertexAttribArray(0);

    // 9-2. tell gl, binding is over. So don't let bind more to VAO
    glBindVertexArray(0);

    //run window
    while(!glfwWindowShouldClose(window))
    {
        process_input(window);

        glClearColor(1.0f, 0.6f, 0.6f, 1.0f);
        glClear(GL_COLOR_BUFFER_BIT);

        // 10. use program / Binding VAO / draw with VAO
        glUseProgram(shaderProgram);
        glBindVertexArray(VAO);
        glDrawArrays(GL_TRIANGLES, 0, 3);

        //swapping buffer frame, and execute event as like input or something
        glfwSwapBuffers(window);
        glfwPollEvents();
    }

    //optional, don't need it but keep do it until used to OpenGL
    glDeleteBuffers(1, &VBO);
    glDeleteProgram(shaderProgram);
    glDeleteVertexArrays(1, &VAO);

    //stop glfw with runtime over
    glfwTerminate();
    return 0;
}

//viewport configuration callback method
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
    glViewport(0, 0, width, height);
}

//key input callback
void process_input(GLFWwindow *window)
{
    if(glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
        glfwSetWindowShouldClose(window, true);
}

EBO - Element buffer object

float vertices[] =
{
    // 첫 번째 삼각형
     0.5f,  0.5f, 0.0f,  // 오른쪽 위
     0.5f, -0.5f, 0.0f,  // 오른쪽 아래
    -0.5f,  0.5f, 0.0f,  // 왼쪽 위
    // 두 번째 삼각형
     0.5f, -0.5f, 0.0f,  // 오른쪽 아래
    -0.5f, -0.5f, 0.0f,  // 왼쪽 아래
    -0.5f,  0.5f, 0.0f   // 왼쪽 위
};

이렇게 두개의 삼각형을 그린다고 가정해보자

glDrawArrays(GL_TRIANGLES, 0, 6);

이렇게 6개의 정점을 그리면 이런 사각형이 만들어짐

근데 vertices를 잘 보면 공통 꼭지점이 생김
즉, 사각형은 4개의 꼭지점만 있으면 되는데, 6개의 꼭지점으로 이를 표현하고 있는거임
이럼 안되는거임
리소스 낭비임

이걸 해결해주는 개념이 EBO임

VBO랑 거의 그냥 똑같음
glBindBuffer나 무슨 함수써야할때
GL_ARRAY_BUFFER가 아닌 GL_ELEMENT_ARRAY_BUFFER를 사용해주면 됨

그리고 draw를 할때 glDrawArray가 아닌 glDrawElements를 해주면 댐!

그럼 뭘해야하냐...

정점과 그것들의 인덱스 지정
EBO buffer를 만들어주고 설정
glDrawElements로 렌더링

여기서 중요한 파라미터가 있음

첫번째 : 어떤 모드로 그리고 싶은지 설정, glDrawArrays랑 똑같음

두번째 : 몇개의 정점을 그려야 하는지, indices배열의 size랑 똑같음

세번째 : 우리가 사용할 indices배열은 무슨 타입의 배열인지,
이걸 설정해야 gl이 적절한 바이트만큼씩 끊어서 값을 읽음

네번째 : EBO에서 얼마만큼 인덱스를 건너뛰어 시작할건지(offset)

만약 type으로 GL_UNSIGNED_INT를 사용 중이라면:
unsigned int는 4바이트임
따라서 0은 첫 번째 인덱스를 의미함
만약 5번째 인덱스부터 그리기 시작하고 싶다면?
(void*)(4 * 4) 즉, 16바이트 오프셋을 전달해야 함

아래 코드임

float vertices[] =
{
    0.5f,  0.5f, 0.0f,  // 우상단
    0.5f, -0.5f, 0.0f,  // 우하단
   -0.5f, -0.5f, 0.0f,  // 좌하단
   -0.5f,  0.5f, 0.0f,   // 좌상단

    0.6f, 0.6f, 0.0f, //삼각형추가
    0.5f, 0.6f, 0.0f,
    0.55f, 0.7f, 0.0f
};

uint32_t indices[] =
{
    0, 1, 3, //첫번째 삼각형 좌표 인덱스
    1, 2, 3 //두번째 삼각형 좌표 인덱스
};

//...
    uint32_t VBO;
    glGenBuffers(1, &VBO);
    glBindBuffer(GL_ARRAY_BUFFER, VBO);
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

    uint32_t EBO;
    glGenBuffers(1, &EBO);
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 3, (void*)0);
    glEnableVertexAttribArray(0);

    glBindVertexArray(0);

    while(!glfwWindowShouldClose(window))
    {
        //...

        // 10. use program / delete linked shader
        glUseProgram(shaderProgram);
        glBindVertexArray(VAO);
        glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
        glBindVertexArray(0);

        //...
    }

    //...

    //stop glfw with runtime over
    glfwTerminate();
    return 0;

//...

전체 코드

추가로 삼각형 하나 더 그리도록 코드를 약간 수정해봄

#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <iostream>

void framebuffer_size_callback(GLFWwindow* window, int width, int height);
void process_input(GLFWwindow *window);

float vertices[] =
{
    0.5f,  0.5f, 0.0f,  // 우상단
    0.5f, -0.5f, 0.0f,  // 우하단
   -0.5f, -0.5f, 0.0f,  // 좌하단
   -0.5f,  0.5f, 0.0f,   // 좌상단

    0.6f, 0.6f, 0.0f, //삼각형추가
    0.5f, 0.6f, 0.0f,
    0.55f, 0.7f, 0.0f,

    -0.8f, -0.8f, 0.0f, //wireframe용 삼각형
    -0.6f, -0.8f, 0.0f,
    -0.7f, -0.6f, 0.0f
};

uint32_t indices[] =
{
    0, 1, 3, //첫번째 삼각형 좌표 인덱스
    1, 2, 3, //두번째 삼각형 좌표 인덱스
    4,5,6
};

const char *vertexShaderSource = "#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "void main()\n"
    "{\n"
    "   gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);\n"
    "}\0";

const char *fragmentShaderSource = "#version 330 core\n"
    "out vec4 FragColor;\n"
    "void main()\n"
    "{\n"
    "   FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
    "}\0";

int main()
{
    constexpr int width = 1280;
    constexpr int height = 720;

    //glfw init
    glfwInit();
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

    //make window with glfw
    GLFWwindow* window = glfwCreateWindow(width, height, "HukPak", nullptr, nullptr);
    if (window == NULL)
    {
        std::cout << "Failed to create GLFW window" << std::endl;
        glfwTerminate();
        return -1;
    }
    glfwMakeContextCurrent(window);

    //GLAD checks gl pointer of GL-functions
    if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
    {
        std::cout << "Failed to initialize GLAD" << std::endl;
        return -1;
    }

    //viewport configuration with custom callback method
    glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

    // 1. Vertex shader
    uint32_t vertexShader = glCreateShader(GL_VERTEX_SHADER);
    glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
    glCompileShader(vertexShader);

    // 2. check vertex shader successfully compiled
    int success;
    char log[512];
    glGetShaderiv(vertexShader, GL_COMPILE_STATUS, &success);
    if (!success)
    {
        glGetShaderInfoLog(vertexShader, 512, NULL, log);
        std::cout << "ERROR: " << log << std::endl;
    }

    // 3. fragment shader
    uint32_t fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
    glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);
    glCompileShader(fragmentShader);

    // 4. check fragment shader successfully compiled
    glGetShaderiv(fragmentShader, GL_COMPILE_STATUS, &success);
    if (!success)
    {
        glGetShaderInfoLog(fragmentShader, 512, NULL, log);
        std::cout << "ERROR: " << log << std::endl;
    }

    // 5. shader program
    uint32_t shaderProgram = glCreateProgram();
    glAttachShader(shaderProgram, vertexShader);
    glAttachShader(shaderProgram, fragmentShader);
    glLinkProgram(shaderProgram);

    // 6. check shader program successfully compiled
    glGetProgramiv(shaderProgram, GL_LINK_STATUS, &success);
    if (!success)
    {
        glGetProgramInfoLog(shaderProgram, 512, nullptr, log);
        std::cout << "ERROR: " << log << std::endl;
    }

    // 7. delete already linked shader
    glDeleteShader(vertexShader);
    glDeleteShader(fragmentShader);

    // 8. VAO
    uint32_t VAO;
    glGenVertexArrays(1, &VAO);
    glBindVertexArray(VAO);

    // 9. Vertex, VBO
    uint32_t VBO;
    glGenBuffers(1, &VBO);
    glBindBuffer(GL_ARRAY_BUFFER, VBO);
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

    // 9-1. EBO
    uint32_t EBO;
    glGenBuffers(1, &EBO);
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

    // 9-2. vertex attributes linking
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 3, (void*)0);
    glEnableVertexAttribArray(0);

    // 9-3. tell gl, binding is over. So don't let bind more to VAO
    glBindVertexArray(0);

    //run window
    while(!glfwWindowShouldClose(window))
    {
        process_input(window);

        glClearColor(.0f, .0f, .0f, 1.f);
        glClear(GL_COLOR_BUFFER_BIT);

        // 10. use program / delete linked shader
        glUseProgram(shaderProgram);
        glBindVertexArray(VAO);

        // additional triangle render with DrawArrays + DrawElements
        glDrawElements(GL_TRIANGLES, 9, GL_UNSIGNED_INT, 0);
        //glDrawArrays(GL_TRIANGLES, 4, 3);
        //glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

        // draw 1 trangle with wireframe mode
        glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
        glDrawArrays(GL_TRIANGLES, 7, 3);
        glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);

        glBindVertexArray(0);

        //swapping buffer frame, and execute event as like input or something
        glfwSwapBuffers(window);
        glfwPollEvents();
    }

    //optional, don't need it but keep do it until used to OpenGL
    glDeleteBuffers(1, &VBO);
    glDeleteProgram(shaderProgram);
    glDeleteVertexArrays(1, &VAO);

    //stop glfw with runtime over
    glfwTerminate();
    return 0;
}

//viewport configuration callback method
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
    glViewport(0, 0, width, height);
}

//key input callback
void process_input(GLFWwindow *window)
{
    if(glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
        glfwSetWindowShouldClose(window, true);
}

흑빡

그래픽스 하는 퍼그

이전 포스트

LearnOpenGL(1) - 창 띄우기

다음 포스트

LearnOpenGL(2) - 삼각형 렌더링

그래픽스

렌더링 파이프라인 간단히

vertex

VBO - vertex buffer object

1. 빈 메모리 공간 할당 후 메모리 주소 반환

2. GL에 사용중인 메모리 주소를 사용중이라고 알림

3. CPU에서 GPU로 정점 버퍼 이동

vertex shader

특정 쉐이더의 컴파일 성공을 확인하고 싶은 경우

FragmentShader

쉐이더 프로그램

vertex 속성 Linking

VAO - vertex array object

`glDrawArrays`란

전체 코드

EBO - Element buffer object

전체 코드

LearnOpenGL(1) - 창 띄우기

LearnOpenGL(3) - Shader

0개의 댓글

LearnOpenGL(2) - 삼각형 렌더링

그래픽스

렌더링 파이프라인 간단히

vertex

VBO - vertex buffer object

1. 빈 메모리 공간 할당 후 메모리 주소 반환

2. GL에 사용중인 메모리 주소를 사용중이라고 알림

3. CPU에서 GPU로 정점 버퍼 이동

vertex shader

특정 쉐이더의 컴파일 성공을 확인하고 싶은 경우

FragmentShader

쉐이더 프로그램

vertex 속성 Linking

VAO - vertex array object

glDrawArrays란

전체 코드

EBO - Element buffer object

전체 코드

LearnOpenGL(1) - 창 띄우기

LearnOpenGL(3) - Shader

0개의 댓글

`glDrawArrays`란
