텍스쳐 좌표

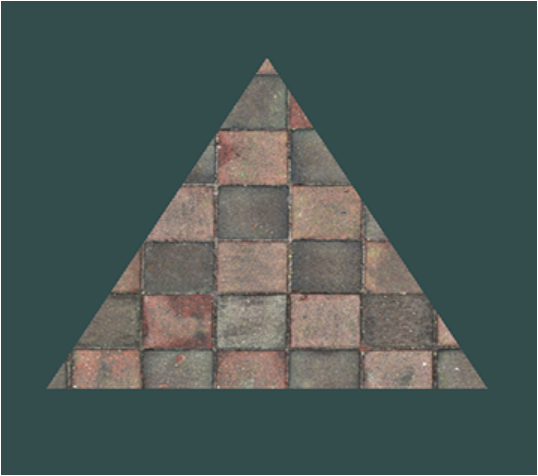

이런 삼각형에 벽돌 텍스처를 입힌다고 가정해보자

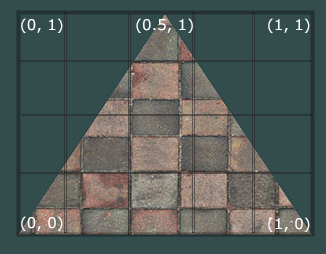

텍스처 좌표는 도형의 절대좌표느낌으로 접근해야함
이런 너낌ㅇㅇ
즉, 도형의 좌표에서 min X, min Y 가 0,0이 되고
max X, min Y가 1,0이 됨
이또한 NDC, Normalized Device Coordinates라고 볼 수 있는거지 ㅇㅇ
텍스쳐 매핑
텍스쳐 매핑을 위해선 gl에게
도형의 각 좌표가 텍스쳐의 어느 좌표에 해당되는지를 알려줘야함
위의 사진에서 봤듯이
좌하단 : (0,0)
중앙상단 : (0.5,1)
우하단 : (1,0) 이 삼각형 세 꼭짓점에 대한 텍스쳐 좌표라고 할 수 있음
float vertices[] =
{
//positions //colors
0.5f, -0.5f, 0.0f, //1.0f, 0.0f, 0.0f, // 우하단
-0.5f, -0.5f, 0.0f, //0.0f, 1.0f, 0.0f, // 좌하단
0.0f, 0.5f, 0.0f, //0.0f, 0.0f, 1.0f, // 중앙상단
};따라서 아래가 위 세 삼각형 꼭짓점 좌표에 대한 텍스쳐 좌표를 매핑한거라고 할 수 있음
float texCoords[] =
{
1.0f, 0.0f, // 우하단
0.0f, 0.0f, // 좌하단
0.5f, 1.0f // 중앙상단
};추가로 이렇게 텍스쳐 좌표를 통해 텍스처의 색상을 가져오는걸 샘플링이라고 함
텍스쳐 래핑
텍스쳐 좌표는 0,0~1,1까지임
근데 이걸 벗어나는 좌표가 있으면 어떻게 할거냐 이거임
이때 사용하는게 텍스쳐 래핑임

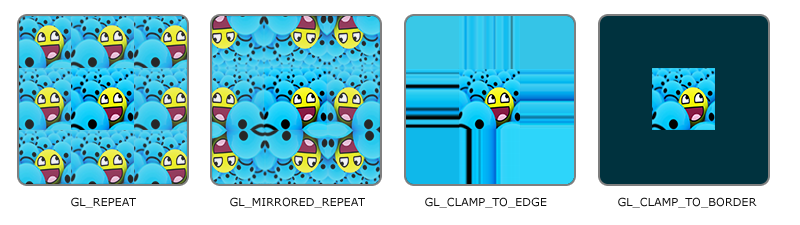

glTex/TextureParameter - OpenGL Reference여길 보면 옵션 개많음,,,,
이게 옵션 종류인데,
개복잡함...
glTexParameter파라미터 구조
glTexParameteri(target, pname, param)
glTexParameterfv(target, pname, params)
- 첫번째 :
target
어떤 텍스처 타입에 설정할건지 지정함
- GL_TEXTURE_2D — 일반적인 2D 텍스처
- GL_TEXTURE_3D — 3D 텍스처
- GL_TEXTURE_CUBE_MAP — 큐브맵 텍스처
사용하는 텍스처 파일의 타입에 맞춰서 사용해주면 됨
두번째 :
pname
텍스처의 어떤 속성을 설정할건지 지정함
- GL_TEXTURE_WRAP_S — S축(가로) 래핑 방식
- GL_TEXTURE_WRAP_T — T축(세로) 래핑 방식
- GL_TEXTURE_MIN_FILTER — 텍스처가 원래 크기보다 작게 그려질때
- GL_TEXTURE_MAG_FILTER — 텍스처가 원래 크기보다 크게 그려질때
- GL_TEXTURE_BORDER_COLOR — 보더 색상
등등....세번째 : param / params
두번째 파라미터인 pname에 대한 실제 값
위에 사진에 나와있는 옵션같은 값들임glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_MIRRORED_REPEAT); // ↑ 2D 텍스처 ↑ 가로 래핑 설정 ↑ 그 값은 미러 반복
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_MIRRORED_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_MIRRORED_REPEAT);위 방식대로면, 이런식으로 쓰면 되는데,,,
우리는 border에 색상까지 지정해주고 싶음
float borderColor[] = { 1.0f, 1.0f, 0.0f, 1.0f };
glTexParameterfv(GL_TEXTURE_2D, GL_TEXTURE_BORDER_COLOR, borderColor); 그래서 이렇게 써줌
근데 뭔가 다르지?
glTexParameterfv를 사용하고 있음
glTexParameterivsglTexParameterfv차이i — 정수 하나 넘길 때. WRAP, FILTER 설정 같이 열거형 값 넘길 때 씀.
fv — float 배열 넘길 때. BORDER_COLOR처럼 색상(RGBA 4개)을 넘겨야 할 때 씀.GL_CLAMP_TO_BORDER로 래핑 방식 자체를 설정할 때는 i를 쓰고,
그 보더 색상까지 설정하고 싶을때,glTexParameterfv를 쓰는거ㅇㅇ
텍스쳐 필터링, MipMap
이 부분은 딱히 설명할게 없어서
원본 글 해석해서 적어놓음ㅇㅇ
단순하게 설명하면
텍스처를 축소시키는 일정 비율마다 원본 텍스처를 일정 비율(1/2, 1/4, 1/8....)로 축소한 밉맵이라는 것을 만들어두고
실제로 텍스쳐가 축소될때, 해당 비율에 도달하면 밉맵으로 저장된 텍스처로 바꿔줌
확대되는 텍스처에 대해서는 사용안함!
축소되는 텍스처에만 사용됨!
텍스처 필터링
텍스처 좌표는 해상도에 의존하지 않으며 어떤 부동 소수점 값이라도 될 수 있으므로, OpenGL은 텍스처 좌표를 어떤 텍스처 픽셀(텍셀(texel)이라고도 함)에 매핑할지 계산해야 합니다.
이는 매우 큰 객체와 저해상도 텍스처를 사용할 때 특히 중요합니다.
이미 짐작하셨겠지만, OpenGL은 이러한 텍스처 필터링을 위한 옵션들도 제공합니다.
여러 옵션이 존재하지만 지금은 가장 중요한 옵션인GL_NEAREST와GL_LINEAR에 대해 다루겠습니다.
GL_NEAREST(최근접 이웃 또는 포인트 필터링이라고도 함)
는 OpenGL의 기본 텍스처 필터링 방식입니다.
GL_NEAREST로 설정되면, OpenGL은 중심이 텍스처 좌표와 가장 가까운 텍셀을 선택합니다.
아래에서 십자 표시가 정확한 텍스처 좌표를 나타내는 4개의 픽셀을 볼 수 있습니다.
왼쪽 상단의 텍셀 중심이 텍스처 좌표와 가장 가깝기 때문에 샘플링된 색상으로 선택됩니다.
GL_LINEAR(선형 또는 이선형 필터링이라고도 함)
는 텍스처 좌표 주변 텍셀들로부터 보간된 값을 가져와, 텍셀 사이의 색상을 근사합니다.
텍스처 좌표에서 텍셀 중심까지의 거리가 가까울수록 해당 텍셀의 색상이 샘플링된 색상에 더 많이 기여합니다.
아래에서 주변 픽셀들의 혼합된 색상이 반환되는 것을 볼 수 있습니다.
하지만 이러한 텍스처 필터링 방식이 시각적으로 어떤 영향을 미칠까요?
저해상도 텍스처를 큰 객체에 사용할 때(텍스처가 확대되어 개별 텍셀이 눈에 띄게 됨) 이러한 방식이 어떻게 작동하는지 살펴보겠습니다.

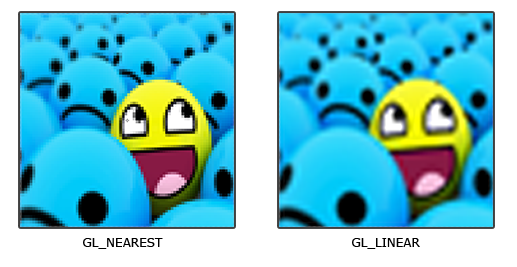

GL_NEAREST는 텍스처를 구성하는 픽셀이 명확하게 보이는 블록 패턴을 생성하는 반면,GL_LINEAR는 개별 픽셀이 덜 보이는 더 부드러운 패턴을 생성합니다.
GL_LINEAR는 더 사실적인 결과물을 만들어내지만, 일부 개발자들은 8비트 느낌을 선호하여GL_NEAREST옵션을 선택하기도 합니다.텍스처 필터링은 확대 및 축소 작업(확대하거나 축소할 때)에 대해 각각 설정할 수 있으므로, 예를 들어 텍스처가 축소될 때는 최근접 이웃 필터링을 사용하고 확대될 때는 선형 필터링을 사용할 수 있습니다.
따라서 우리는glTexParameter*를 통해 두 옵션 모두에 대해 필터링 방식을 지정해야 합니다. 코드는 래핑 방식을 설정하는 것과 비슷하게 작성하면 됩니다.glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);밉맵(Mipmaps)
수천 개의 객체가 있는 큰 방이 있고 각 객체에 텍스처가 붙어 있다고 상상해 보십시오.
아주 멀리 있는 객체들도 가까이 있는 객체들과 동일한 고해상도 텍스처를 가지고 있을 것입니다.
객체가 멀리 떨어져 있고 아마도 몇 개의 프래그먼트만 생성할 것이기 때문에, OpenGL은 고해상도 텍스처에서 해당 프래그먼트에 대한 올바른 색상 값을 검색하는 데 어려움을 겪습니다.
텍스처의 큰 부분을 차지하는 프래그먼트에 대해 하나의 텍스처 색상을 선택해야 하기 때문입니다.
이는 작은 객체에서 눈에 띄는 아티팩트를 생성하며, 작은 객체에 고해상도 텍스처를 사용하여 메모리 대역폭을 낭비하는 것은 말할 것도 없습니다.이 문제를 해결하기 위해 OpenGL은 밉맵이라는 개념을 사용합니다.
이는 기본적으로 후속 텍스처가 이전 텍스처보다 두 배 작은 텍스처 이미지들의 집합입니다.
밉맵의 개념은 이해하기 쉽습니다.
관찰자로부터 일정 거리 임계값을 지나면, OpenGL은 객체까지의 거리에 가장 적합한 다른 밉맵 텍스처를 사용합니다.
객체가 멀리 있기 때문에 더 작은 해상도는 사용자에게 눈에 띄지 않을 것입니다.
그러면 OpenGL은 올바른 텍셀을 샘플링할 수 있게 되고, 밉맵의 해당 부분을 샘플링할 때 캐시 메모리 사용이 줄어듭니다.

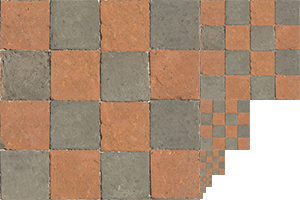

밉맵 처리된 텍스처가 어떻게 생겼는지 자세히 살펴보겠습니다.
각 텍스처 이미지에 대해 밉맵 처리된 텍스처 모음을 수동으로 만드는 것은 번거롭지만, 다행히 OpenGL은 텍스처를 생성한 후
glGenerateMipmap을 한 번만 호출하면 모든 작업을 대신 수행해 줍니다.렌더링 중에 밉맵 레벨을 전환할 때 OpenGL은 두 밉맵 레이어 사이에 날카로운 가장자리가 보이는 것과 같은 일부 아티팩트를 보여줄 수 있습니다.
일반적인 텍스처 필터링과 마찬가지로, 밉맵 레벨 간에 전환할 때도 NEAREST 및 LINEAR 필터링을 사용하여 밉맵 레벨 간을 필터링할 수 있습니다.
밉맵 레벨 간의 필터링 방식을 지정하기 위해 원래의 필터링 방식들을 다음 네 가지 옵션 중 하나로 대체할 수 있습니다.
GL_NEAREST_MIPMAP_NEAREST: 픽셀 크기에 가장 가까운 밉맵을 선택하고 텍스처 샘플링을 위해 최근접 이웃 보간법을 사용합니다.GL_LINEAR_MIPMAP_NEAREST: 가장 가까운 밉맵 레벨을 선택하고 선형 보간법을 사용하여 해당 레벨을 샘플링합니다.GL_NEAREST_MIPMAP_LINEAR: 픽셀 크기와 가장 일치하는 두 밉맵 사이를 선형 보간하고, 최근접 이웃 보간법을 통해 보간된 레벨을 샘플링합니다.GL_LINEAR_MIPMAP_LINEAR: 가장 가까운 두 밉맵 사이를 선형 보간하고, 선형 보간법을 통해 보간된 레벨을 샘플링합니다.텍스처 필터링과 마찬가지로
glTexParameteri를 사용하여 필터링 방식을 위에서 언급한 4가지 방식 중 하나로 설정할 수 있습니다.glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);흔한 실수 중 하나는 밉맵 필터링 옵션 중 하나를 확대 필터(magnification filter)로 설정하는 것입니다.
밉맵은 주로 텍스처가 축소될 때 사용되기 때문에 이는 아무런 효과가 없습니다.
텍스처 확대는 밉맵을 사용하지 않으며, 여기에 밉맵 필터링 옵션을 제공하면 OpenGL에서GL_INVALID_ENUM오류 코드가 발생합니다.
텍스쳐 로딩 예시
먼저 이미지 파일을 읽을수있도록 코드를 만들어야함
해야할 일은 단순함
이미지 확장자 별로 이미지를 읽은다음,
픽셀당 색상을 연속된 메모리 공간에 넣으면 됨
이때 반환타입은 uint8_t*, unsigned char*타입임
어? 어떠한 궁금증이 들면 아래를 읽어보셈
궁금증이 없으면 바로 쭉 스크롤해서 읽고 ㅇㅇ
예를들어 1920*1080크기의 이미지가 있다고 가정해보자
또한 이미지는 RGBA 혹은 RGB의 값을 가짐
stb_image라이브러리를 이용해 이미지 파일을 로드하면 이미지의 픽셀별 색상을 계산함
png파일이라고 가정하면, 색상은 RGBA가 됨
그리고, 각 R,G,B,A는 0~255까지의 값을 가짐즉,
stb_image를 이용해 이미지를 로드하면
이미지 파일의0,0의 R색상의 포인터가 반환되는거고,
메모리의 연속적인 공간에0,0의R~x,y의A까지 저장되는거임바이트 Mb의 메모리 공간이 필요하다는거지 ㅇㅇ
직접 파일 로드해서 메모리에 할당하기 귀찮으면
stb_image.h를 폴더에 추가하고
#define STB_IMAGE_IMPLEMENTATION
#include "stb_image.h"를 stb_image.cpp에 추가해서 컴파일을 하자
texture generate
glGenTextures메서드를 이용해 texture ID를 만들음
그리고 glBindTexture와 위에서 설명한 glTexParameter메서드를 이용해 원하는 mipmap, linear, 텍스쳐 비율을 설정해주자
//텍스쳐 만들기
uint32_t texture;
glGenTextures(1, &texture);
glBindTexture(GL_TEXTURE_2D, texture);
//텍스쳐 크기를 넘어가는 버텍스에 대해선 가로/세로 모두 repeat
//텍스쳐가 축소되면 mipmap linear 축소, 텍스쳐가 확대되면 linear 확대
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);대충 이렇게 만들음
image load
stb_image.h라이브러리를 쓴다는 가정하에 글을 작성함
//텍스쳐 이미지 로딩
int imageWidth, imageHeight, nrChannels;
uint8_t *data = stbi_load("wood.jpg", &imageWidth, &imageHeight, &nrChannels, 0);이런 코드를 작성해주자
대충 텍스쳐 이미지파일을 디렉터리에 추가하고
파일의 이름을 사용하면 됨
- 첫번째 : 로드할 이미지 파일의 이름
- 두번째 : 이미지의 넓이
- 세번째 : 이미지의 높이
- 네번째 : 이미지의 색상 채널 갯수(e.g RGB : 3, RGBA : 4)
- 다섯번째 : 적용하고 싶은 색상 채널 갯수(0은 원본 유지, RGBA일때 3을 사용하면 RGB로 캐스팅됨)
image pixel data to GPU
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, imageWidth, imageHeight, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
glGenerateMipmap(GL_TEXTURE_2D);glTexImage
로드한 이미지의 픽셀 데이터를 GPU로 보냄
- 첫번째 : 사용하려는 텍스쳐의 타입
- 두번째 : mipmap의 레벨(0은 기본, 1은 가로세로 절반, 2는 그 절반...)
- 세번째 : 저장하려는 텍스쳐의 색상 포맷
- 네번째, 다섯번째 : 로드한 이미지의 넓이, 높이
- 여섯번째 : 그냥 0으로 설정(레거시 코드)
- 일곱번째 : 로드한 원본 이미지의 색상 포맷
- 여덟번째 : 로드한 이미지의 type(
unsigned char여기선 ㅇㅇ) - 아홉번째 : 로드한 이미지 데이터
glGenerateMipmap
밉맵을 생성하려는 텍스쳐 상태를 받아서 mipmap을 만들음
shader 수정
vertex shader
#version 330 core
layout (location = 0) in vec3 aPos; //vertex position attributes
layout (location = 1) in vec3 aColor; //vertex color attributes
layout (location = 2) in vec2 aTexCoord; //vertex texture attributes
out vec3 ourColor; //out in connecting
out vec2 texCoord; //out in connecting
void main()
{
gl_Position = vec4(aPos, 1.0);
ourColor = aPos;
texCoord = aTexCoord;
};일단 2d texture이미지를 받아서 out으로 다른 쉐이더에 넘겨줌
fragment shader
#version 330 core
out vec4 FragColor;
in vec3 ourColor; //out in connecting
in vec2 texCoord; //out in connecting
uniform sampler2D ourTex;
void main()
{
FragColor = texture(ourTex, texCoord);
};in으로 texture를 받은 후,
sampler2D를 이용해서
texture문법을 이용해 ourTex에 texCoord에 해당되는 픽셀 색상을 넣어서 FragColor로 넣어줌~

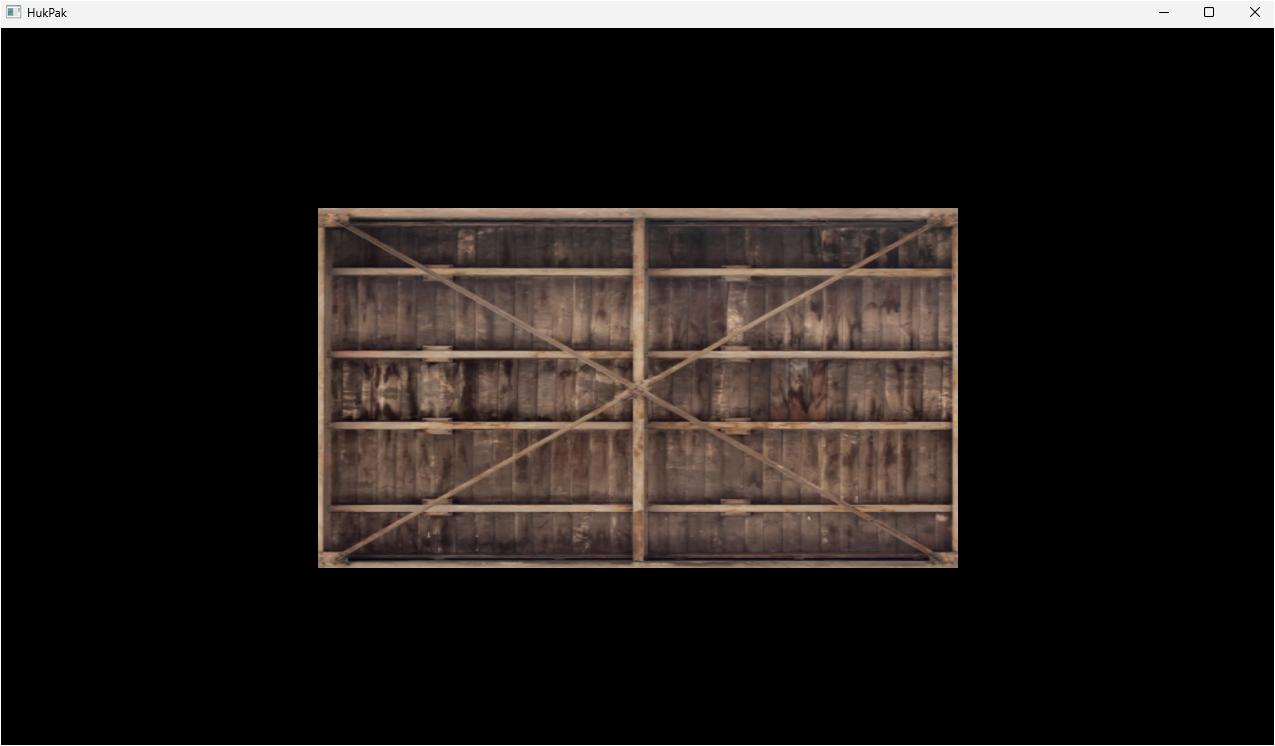

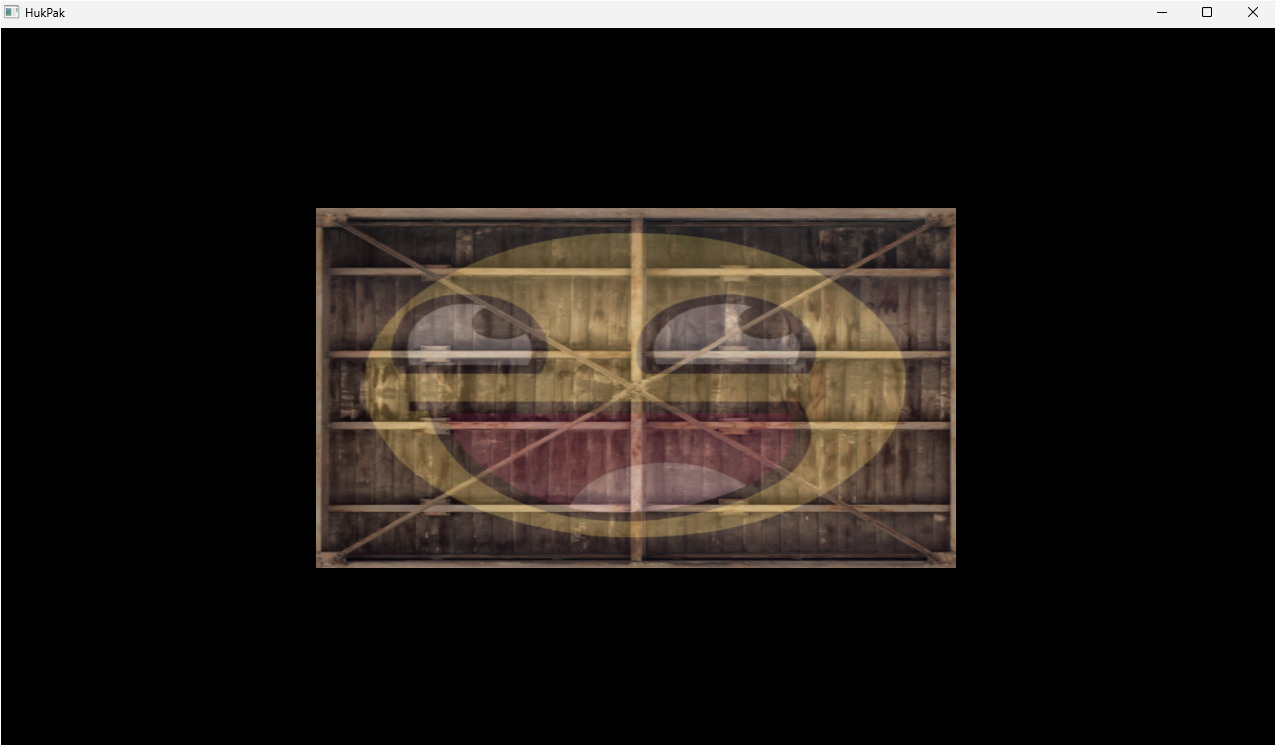

전체코드
#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <iostream>
#include "Shader.h"
#include "stb_image.h"
void framebuffer_size_callback(GLFWwindow* window, int width, int height);
void process_input(GLFWwindow *window);
float vertices[] =
{
//positions //colors //텍스쳐 좌표
0.5f, 0.5f, 0.0f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f, //우상단
0.5f, -0.5f, 0.0f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f, //우하단
-0.5f, -0.5f, 0.0f, 0.0f, 0.0f, 1.0f, 0.0f, 0.0f, //좌하단
-0.5f, 0.5f, 0.0f, 1.0f, 1.0f, 0.0f, 0.0f, 1.0f //좌상단
};
uint32_t indices[] =
{
0, 1, 3,
1, 2, 3
};
int main()
{
constexpr int windowWidth = 1280;
constexpr int windowHeight = 720;
//glfw 초기화
glfwInit();
glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
//glfw로 창 만들기
GLFWwindow* window = glfwCreateWindow(windowWidth, windowHeight, "HukPak", nullptr, nullptr);
if (window == NULL)
{
std::cout << "Failed to create GLFW window" << std::endl;
glfwTerminate();
return -1;
}
glfwMakeContextCurrent(window);
//GLAD를 사용해 Gl함수들의 포인터를 체킹
if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
{
std::cout << "Failed to initialize GLAD" << std::endl;
return -1;
}
//커스텀 콜백 메서드 framebuffer_size_callback를 이용해 glfw의 창 크기 설정
glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);
// 쉐이더 생성
Shader shaderProgram(
"D:/01_Develope/CPP/learn_opengl/learn_opengl/VertexShaderSource.vsh",
"D:/01_Develope/CPP/learn_opengl/learn_opengl/FragmentShaderSource.fsh");
// VAO
uint32_t VAO;
glGenVertexArrays(1, &VAO);
glBindVertexArray(VAO);
// VBO
uint32_t VBO;
glGenBuffers(1, &VBO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// EBO
uint32_t EBO;
glGenBuffers(1, &EBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
// 버텍스 속성 링킹
//position
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)0);
glEnableVertexAttribArray(0);
//color
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)(sizeof(float) * 3));
glEnableVertexAttribArray(1);
//텍스쳐 버텍스
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)(sizeof(float) * 6));
glEnableVertexAttribArray(2);
// GL에게 버텍스 매핑은 끝이므로, 더이상 바인딩 안한다고 명시적으로 알림
glBindVertexArray(0);
//텍스쳐 만들기
uint32_t texture;
glGenTextures(1, &texture);
glBindTexture(GL_TEXTURE_2D, texture);
//텍스쳐 크기를 넘어가는 버텍스에 대해선 가로/세로 모두 repeat
//텍스쳐가 축소되면 mipmap linear 축소, 텍스쳐가 확대되면 linear 확대
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
//텍스쳐 이미지 로딩
int imageWidth, imageHeight, nrChannels;
uint8_t *data = stbi_load("wood.jpg", &imageWidth, &imageHeight, &nrChannels, 0);
//텍스쳐 이미지가 로딩 성공하면 해당 이미지로 텍스쳐Image2D 생성, mipmap생성
if (data)
{
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, imageWidth, imageHeight, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
std::cout << "Failed to load Texture file" << std::endl;
}
//로드된 이미지 메모리 해제
stbi_image_free(data);
//run window
while(!glfwWindowShouldClose(window))
{
process_input(window);
glClearColor(.0f, .0f, .0f, 1.f);
glClear(GL_COLOR_BUFFER_BIT);
//쉐이더 사용
shaderProgram.useShader();
//VAO 활성화
glBindVertexArray(VAO);
//텍스쳐 활성화
glBindTexture(GL_TEXTURE_2D, texture);
// 그리기
//glDrawArrays(GL_TRIANGLES, 0, 3);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
//VAO비활성화
glBindVertexArray(0);
//swapping buffer frame, and execute event as like input or something
glfwSwapBuffers(window);
glfwPollEvents();
}
//optional, don't need it but keep do it until used to OpenGL
glDeleteBuffers(1, &VBO);
glDeleteVertexArrays(1, &VAO);
//stop glfw with runtime over
glfwTerminate();
return 0;
}
//viewport configuration callback method
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
glViewport(0, 0, width, height);
}
//key input callback
void process_input(GLFWwindow *window)
{
if(glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
glfwSetWindowShouldClose(window, true);
}

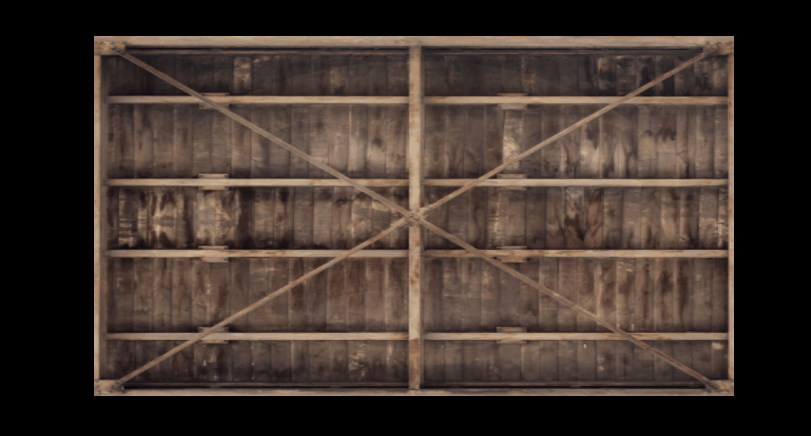

사진이 이런건
화면 가로세로 비율로 vertices가 정해지는데,
늘어나서 그럼ㅇㅇ
텍스쳐 유닛
지금은 단일 텍스쳐만 사용중임
단일 텍스쳐만 놓고보면 텍스쳐 유닛이라는 개념은 쓸모있는 개념이 아님
근데 텍스쳐 여럿을 사용해야한다면 무조건 필요한 개념임
지금 위의 코드는 자동적으로 GL_TEXTURE0이라는 텍스쳐 유닛이 할당된거임
근데 어떨때 2개이상의 텍스쳐를 사용해야하나...?
- 텍스쳐 블렌딩
- 같은 물체에 normal, albedo, metalic등 다양한 텍스쳐 사용할때
2번에서 아!라는 탄성이 터져나왔길 바라며...
텍스처 유닛을 사용하는건 간단함
glActiveTexture로 현재 텍스쳐 유닛을 바꿔주고,
glBindTexture에 지정된 텍스쳐 유닛에 원하는 텍스쳐 형식과 texture를 원하는만큼 넣어주면 됨
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, myTex);
glActiveTexture(GL_TEXTURE0 + 1);
glBindTexture(GL_TEXTURE_2D, myTex2);이렇게 +를 이용해서 메모리 계산도 됨
총 텍스쳐 유닛은 16개까지 지정 가능함
따라서GL_TEXTURE0~GL_TEXTURE15까지 사용가능!
#version 330 core
out vec4 FragColor;
in vec3 ourColor; //out in connecting
in vec2 texCoord; //out in connecting
uniform sampler2D tex1;
uniform sampler2D tex2;
void main()
{
vec4 color1 = texture(tex1, texCoord);
vec4 color1 = texture(tex2, texCoord);
FragColor = mix(color1, color2, 0.2);
};대충 fragment shader를 위처럼 바꿔줌
mix를 통해 선형보간으로 두 텍스쳐를 적절히 블렌딩함
전체적인 순서는 아래처럼 됨
- 텍스쳐 1개 먼저 gen, bind, texParameter설정, 이미지로드, GPU에 로드된 이미지 넘기기 texImage2D, mipmap생성
- 나머지 텍스트도 순서대로 고고
- 창 열리기 전, shader use를 해준후 uniform값 설정
- 각 uniform에게 미리 보고있어야 할 값 정해주기
- 창 열린 후 glActiveTexture를 이용해서 순서대로 3번에서 정해준 값에 해당되는 텍스쳐 유닛 bind해주기
- 진행~
전체코드
#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <iostream>
#include "Shader.h"
#include "stb_image.h"
void framebuffer_size_callback(GLFWwindow* window, int width, int height);
void process_input(GLFWwindow *window);
float vertices[] =
{
//positions //colors //텍스쳐 좌표
0.5f, 0.5f, 0.0f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f, //우상단
0.5f, -0.5f, 0.0f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f, //우하단
-0.5f, -0.5f, 0.0f, 0.0f, 0.0f, 1.0f, 0.0f, 0.0f, //좌하단
-0.5f, 0.5f, 0.0f, 1.0f, 1.0f, 0.0f, 0.0f, 1.0f //좌상단
};
uint32_t indices[] =
{
0, 1, 3,
1, 2, 3
};
int main()
{
constexpr int windowWidth = 1280;
constexpr int windowHeight = 720;
glfwInit();
glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
GLFWwindow* window = glfwCreateWindow(windowWidth, windowHeight, "HukPak", nullptr, nullptr);
if (window == NULL)
{
std::cout << "Failed to create GLFW window" << std::endl;
glfwTerminate();
return -1;
}
glfwMakeContextCurrent(window);
if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
{
std::cout << "Failed to initialize GLAD" << std::endl;
return -1;
}
glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);
Shader shaderProgram(
"D:/01_Develope/CPP/learn_opengl/learn_opengl/VertexShaderSource.vsh",
"D:/01_Develope/CPP/learn_opengl/learn_opengl/FragmentShaderSource.fsh");
uint32_t VAO;
glGenVertexArrays(1, &VAO);
glBindVertexArray(VAO);
uint32_t VBO;
glGenBuffers(1, &VBO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
uint32_t EBO;
glGenBuffers(1, &EBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)0);
glEnableVertexAttribArray(0);
//color
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)(sizeof(float) * 3));
glEnableVertexAttribArray(1);
//텍스쳐 버텍스
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)(sizeof(float) * 6));
glEnableVertexAttribArray(2);
glBindVertexArray(0);
//텍스쳐 만들기
uint32_t texture1, texture2;
glGenTextures(1, &texture1);
glBindTexture(GL_TEXTURE_2D, texture1);
//텍스쳐 크기를 넘어가는 버텍스에 대해선 가로/세로 모두 repeat
//텍스쳐가 축소되면 mipmap linear 축소, 텍스쳐가 확대되면 linear 확대
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
//텍스쳐 이미지 로딩
int imageWidth, imageHeight, nrChannels;
uint8_t *data = stbi_load("wood.jpg", &imageWidth, &imageHeight, &nrChannels, 0);
//텍스쳐 이미지가 로딩 성공하면 해당 이미지로 텍스쳐Image2D 생성, mipmap생성
if (data)
{
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, imageWidth, imageHeight, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
std::cout << "Failed to load Texture file" << std::endl;
}
//로드된 이미지 메모리 해제
stbi_image_free(data);
//2번 텍스쳐 반복
glGenTextures(1, &texture2);
glBindTexture(GL_TEXTURE_2D, texture2);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
data = stbi_load("awesomeface.png", &imageWidth, &imageHeight, &nrChannels, 0);
if (data) //png이므로 RGBA채널 사용
{
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, imageWidth, imageHeight, 0, GL_RGBA, GL_UNSIGNED_BYTE, data);
glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
std::cout << "Failed to load Texture file" << std::endl;
}
stbi_image_free(data);
//uniform사용하기 위해 shader program 미리 use해주기
shaderProgram.useShader();
glUniform1i(glGetUniformLocation(shaderProgram.shaderProgramID, "tex1"), 0);
glUniform1i(glGetUniformLocation(shaderProgram.shaderProgramID, "tex2"), 1);
while(!glfwWindowShouldClose(window))
{
process_input(window);
glClearColor(.0f, .0f, .0f, 1.f);
glClear(GL_COLOR_BUFFER_BIT);
//텍스쳐 유닛 사용
glActiveTexture(GL_TEXTURE0); //0번 채널
glBindTexture(GL_TEXTURE_2D, texture1);
glActiveTexture(GL_TEXTURE1); //1번 채널
glBindTexture(GL_TEXTURE_2D, texture2);
//쉐이더 사용
shaderProgram.useShader();
glBindVertexArray(VAO);
// 그리기
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
glBindVertexArray(0);
glfwSwapBuffers(window);
glfwPollEvents();
}
glDeleteBuffers(1, &VBO);
glDeleteVertexArrays(1, &VAO);
glfwTerminate();
return 0;
}
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
glViewport(0, 0, width, height);
}
void process_input(GLFWwindow *window)
{
if(glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
glfwSetWindowShouldClose(window, true);
}주석부분만 보면 해결될거임ㅇㅇ

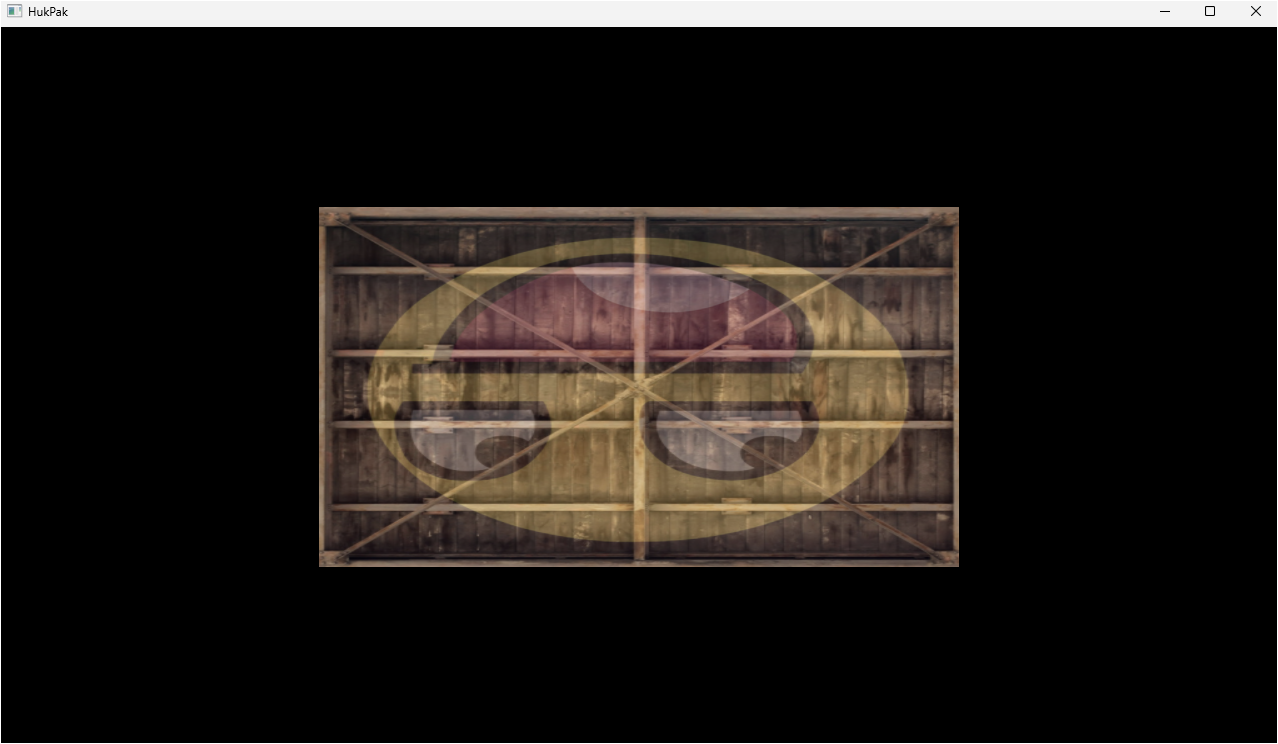

근데 이미지 하나가 상하반전 되어있네?
상하반전
stbi_load를 하기전에 stbi_set_flip_vertically_on_load(true);를 해주면 해당 코드 다음부터 로드될 모든 이미지가 원하는 방향으로 flip됨
방향키 위아래로 텍스쳐 블렌딩 비율 수정
#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <iostream>
#include "Shader.h"
#include "stb_image.h"
void framebuffer_size_callback(GLFWwindow* window, int width, int height);
void process_input(GLFWwindow *window);
float vertices[] =
{
//positions //colors //텍스쳐 좌표
0.5f, 0.5f, 0.0f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f, //우상단
0.5f, -0.5f, 0.0f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f, //우하단
-0.5f, -0.5f, 0.0f, 0.0f, 0.0f, 1.0f, 0.0f, 0.0f, //좌하단
-0.5f, 0.5f, 0.0f, 1.0f, 1.0f, 0.0f, 0.0f, 1.0f //좌상단
};
uint32_t indices[] =
{
0, 1, 3,
1, 2, 3
};
float lerp = 0.0f;
int main()
{
constexpr int windowWidth = 1280;
constexpr int windowHeight = 720;
//glfw 초기화
glfwInit();
glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
//glfw로 창 만들기
GLFWwindow* window = glfwCreateWindow(windowWidth, windowHeight, "HukPak", nullptr, nullptr);
if (window == NULL)
{
std::cout << "Failed to create GLFW window" << std::endl;
glfwTerminate();
return -1;
}
glfwMakeContextCurrent(window);
//GLAD를 사용해 Gl함수들의 포인터를 체킹
if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
{
std::cout << "Failed to initialize GLAD" << std::endl;
return -1;
}
//커스텀 콜백 메서드 framebuffer_size_callback를 이용해 glfw의 창 크기 설정
glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);
// 쉐이더 생성
Shader shaderProgram(
"D:/01_Develope/CPP/learn_opengl/learn_opengl/VertexShaderSource.vsh",
"D:/01_Develope/CPP/learn_opengl/learn_opengl/FragmentShaderSource.fsh");
// VAO
uint32_t VAO;
glGenVertexArrays(1, &VAO);
glBindVertexArray(VAO);
// VBO
uint32_t VBO;
glGenBuffers(1, &VBO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// EBO
uint32_t EBO;
glGenBuffers(1, &EBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
// 버텍스 속성 링킹
//position
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)0);
glEnableVertexAttribArray(0);
//color
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)(sizeof(float) * 3));
glEnableVertexAttribArray(1);
//텍스쳐 버텍스
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 8, (void*)(sizeof(float) * 6));
glEnableVertexAttribArray(2);
// GL에게 버텍스 매핑은 끝이므로, 더이상 바인딩 안한다고 명시적으로 알림
glBindVertexArray(0);
//텍스쳐 만들기
uint32_t texture1, texture2;
glGenTextures(1, &texture1);
glBindTexture(GL_TEXTURE_2D, texture1);
//텍스쳐 크기를 넘어가는 버텍스에 대해선 가로/세로 모두 repeat
//텍스쳐가 축소되면 mipmap linear 축소, 텍스쳐가 확대되면 linear 확대
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
//텍스쳐 이미지 로딩
int imageWidth, imageHeight, nrChannels;
uint8_t *data = stbi_load("wood.jpg", &imageWidth, &imageHeight, &nrChannels, 0);
//텍스쳐 이미지가 로딩 성공하면 해당 이미지로 텍스쳐Image2D 생성, mipmap생성
if (data)
{
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, imageWidth, imageHeight, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
std::cout << "Failed to load Texture file" << std::endl;
}
//로드된 이미지 메모리 해제
stbi_image_free(data);
//2번 텍스쳐 반복
glGenTextures(1, &texture2);
glBindTexture(GL_TEXTURE_2D, texture2);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
stbi_set_flip_vertically_on_load(true);
data = stbi_load("awesomeface.png", &imageWidth, &imageHeight, &nrChannels, 0);
if (data) //png이므로 RGBA채널 사용
{
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, imageWidth, imageHeight, 0, GL_RGBA, GL_UNSIGNED_BYTE, data);
glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
std::cout << "Failed to load Texture file" << std::endl;
}
stbi_image_free(data);
//uniform사용하기 위해 shader program 미리 use해주기
shaderProgram.useShader();
glUniform1i(glGetUniformLocation(shaderProgram.shaderProgramID, "tex1"), 0);
glUniform1i(glGetUniformLocation(shaderProgram.shaderProgramID, "tex2"), 1);
//run window
while(!glfwWindowShouldClose(window))
{
process_input(window);
glClearColor(.0f, .0f, .0f, 1.f);
glClear(GL_COLOR_BUFFER_BIT);
//텍스쳐 유닛 사용
glActiveTexture(GL_TEXTURE0); //0번 채널
glBindTexture(GL_TEXTURE_2D, texture1);
glActiveTexture(GL_TEXTURE1); //1번 채널
glBindTexture(GL_TEXTURE_2D, texture2);
//쉐이더 사용
shaderProgram.useShader();
glUniform1f(glGetUniformLocation(shaderProgram.shaderProgramID, "lerp"), lerp);
//VAO 활성화
glBindVertexArray(VAO);
// 그리기
//glDrawArrays(GL_TRIANGLES, 0, 3);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
//VAO비활성화
glBindVertexArray(0);
//swapping buffer frame, and execute event as like input or something
glfwSwapBuffers(window);
glfwPollEvents();
}
//optional, don't need it but keep do it until used to OpenGL
glDeleteBuffers(1, &VBO);
glDeleteVertexArrays(1, &VAO);
//stop glfw with runtime over
glfwTerminate();
return 0;
}
//viewport configuration callback method
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
glViewport(0, 0, width, height);
}
//key input callback
void process_input(GLFWwindow *window)
{
if(glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
glfwSetWindowShouldClose(window, true);
if (glfwGetKey(window, GLFW_KEY_UP) == GLFW_PRESS)
{
if (lerp >= 0.9f) return;
lerp += 0.01f;
}
else if (glfwGetKey(window, GLFW_KEY_DOWN) == GLFW_PRESS)
{
if (lerp <= 0.1f) return;
lerp -= 0.01f;
}
}중요한건
glUniform1f는 while문 내에서 계속 값을 수정해줘야...
값이 반영되어서 블렌딩 비율이 바뀜
그래픽스 하는 퍼그
