Barycentric Coordinates

1차원 무게중심 좌표

앞에서도 설명했지만
더 자세한 공식을 다뤄보겠음

두 점 A, B가 있고, 이는 같은 한 1차원 선분 위에 있음

그리고 이 선분 위에 점 P가 존재함

이 때, 점 P는 점 A, B에 가중치를 고려한 합과 같음

$P = \alpha A + \beta B$

만약 $P = 3, A = 1, B = 5$라면
$1\alpha + 5\beta = 3$이 됨

$\alpha = 4, \beta = \frac{1}{5}$일때 해답이 될 수 있음
또 $\alpha = 1, \beta = \frac{2}{5}$일때도 해답이 될 수 있음

하지만 여기서 문제가 있음

$\alpha$와 $\beta$가 여러 값이 될 수 있으면
이후 계산에 오차가 생김

이거를 해결하기위해 사용하는 핵심 개념이

$0 <= \alpha <= 1$, $0 <= \beta <= 1$, $\alpha + \beta = 1$

임

$\alpha$와 $\beta$를 정규화를 해서 1이라는 총합으로 제한을 두어
어느 상황에서든 값을 통일시키는거임

앞서 살펴본

$P = \alpha A + \beta B$

를 이용해보자

$P = \alpha A + \beta B$
$\alpha + \beta = 1$
$\beta = 1 - \alpha$

$\alpha = 0$ => $P = B$
$\alpha = 0.5$ => $P = 0.5A + 0.5B$
$\alpha = 1$ => $P = A$

이렇게 선형보간이 됨

그럼 이$\alpha$와 $\beta$를 어떻게 구하지?

$\alpha, \beta$ 전개

먼저 $\alpha$를 살펴보자

$\alpha = \frac{B - P}{B - A}$

$P = \alpha A + (1-\alpha)B$
$P = \alpha A + B - \alpha B$
$P - B = \alpha A - \alpha B$
$P - B = -\alpha(-A + B)$
$-\alpha = \frac{P - B}{-A + B}$
$\alpha = \frac{B - P}{B - A}$

혹은
$\alpha = \frac{(B - P) \cdot (-1)}{(B - A) \cdot (-1)} = \frac{P - B}{A - B}$

$\alpha = \frac{B - P}{B - A}$

$\beta = \frac{P - A}{B - A}$

$P = (\frac{B - P}{B - A}) \cdot A + \beta B$
$\beta B = P - (\frac{B - P}{B - A}) \cdot A$
$\beta B = P \cdot (\frac{B - A}{B - A}) - (\frac{B - P}{B - A}) \cdot A$
$\beta B = \frac{P \cdot(B-A) - A \cdot (B - P)}{B - A}$
$\beta B = \frac{PB - PA - AB + AP}{B - A}$
$\beta B = \frac{B(P - A) - PA + AP}{B - A}$
$\beta B = \frac{B(P - A)}{B - A}$
$\beta = \frac{P - A}{B - A}$

$\beta = \frac{P - A}{B - A}$

코드

void line(int ax, int ay, int bx, int by, TGAImage &framebuffer, TGAColor color)
{
	for (int x = ax; x <= bx; x++)
	{
		float alpha = (bx - x) / static_cast<float>(bx - ax);
		int y = alpha * ay + (1 - alpha) * by; //barycentric again
		framebuffer.set(x, y, color);
	}
}

이렇게 쉽게 증가하는 직선을 그릴 수 있음

line(72, 13, 127, 127, framebuffer, white);

2차원 무게중심 좌표

1차원은 점 2개였지?

2차원은 점 3개임

즉 점 A, B, C에 대해 무게중심좌표를 구하는거임
그 외엔 모든게 같음

$P = \alpha A + \beta B + \gamma C$
$\alpha + \beta + \gamma = 1$

임

이건 점 2개를 이용할때처럼
$\alpha , 1 - \alpha$이런식으로 접근하기엔 변수가 많음

그래서 2가지 방법을 사용해볼 수 있음

행렬 이용(비추천)

행렬 변환

행렬 이용하는 거임

연립일차 방정식은 지립일차 방정식은 계수, 미지수, 상수 부로 나눠서 행렬로 표현할 수 있음

먼저 아래 식은 x좌표와 y좌표가 합쳐져 있음

$P = \alpha A + \beta B + \gamma C$
$\alpha + \beta + \gamma = 1$

따라서 행렬로 표현하기 위해선 미지수부를 위해 x, y로 나눠야 함

$\left\{ \begin{array}{ll} \alpha A_x + \beta B_x + \gamma C_x &= P_x\\ \alpha A_y + \beta B_y + \gamma C_y &= P_y\\ \alpha + \beta + \gamma &= 1 \end{array}\right.$

이렇게 나타낼 수 있음

이걸 행렬로 표현해보자

$\begin{pmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{pmatrix} \begin{pmatrix}\alpha \\ \beta \\ \gamma\end{pmatrix} =\begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix}$

가 됨

수반 행렬과 역행렬

우리한테 필요한건 $\begin{pmatrix}\alpha \\ \beta \\ \gamma\end{pmatrix}$ 임
좌변에 $\begin{pmatrix}\alpha \\ \beta \\ \gamma\end{pmatrix}$만 남기고 우변으로 이항정리 해보자

역행렬을 곱하면 됨

$\begin{pmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{pmatrix} \begin{pmatrix}\alpha \\ \beta \\ \gamma\end{pmatrix} =\begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix}$

$\begin{pmatrix}\alpha \\ \beta \\ \gamma\end{pmatrix} = \begin{pmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{pmatrix}^{-1}\begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix}$

역행렬을 수반행렬로

수반행렬과 역행렬의 관계 : $A^{-1} = \frac{1}{detA} adjA$

$\begin{pmatrix}\alpha \\ \beta \\ \gamma\end{pmatrix} = \frac{adj\begin{pmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{pmatrix}\begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix}}{\begin{vmatrix} A_x & B_x & C_x \\ A_y & B_y & C_y \\ 1&1&1 \end{vmatrix}}$

이걸 전개하면 됨

소행렬, 소행렬식, 행렬식 계산, 여인수 전개, 수반행렬

선형대수에서 배우는건데
혹시 모르는 사람 있을까봐 설명함

$A = \begin{pmatrix} 1&2&3\\ 4&5&6\\ 7&8&9 \end{pmatrix}$
라는 행렬이 있다고 하자

행렬은 기본적으로 행과 열의 조합으로 나타낼 수 있음

이를 $A_{ij}$와 같은 식으로 표현함

소행렬

$A_{22}$의 소행렬

$A_{22} = \begin{pmatrix} \textcolor{blue}{1}&\textcolor{red}{2}&\textcolor{blue}{3}\\ \textcolor{red}{4}&\textcolor{red}{5}&\textcolor{red}{6}\\ \textcolor{blue}{7}&\textcolor{red}{8}&\textcolor{blue}{9} \end{pmatrix}$

여기서 빨간색 글자를 제외한
파란색 글자인 부분만 사용하는게 $A_{22}$에 대한 소행렬임

소행렬식

$A_{22}$의 소행렬식

$A_{22} = \begin{vmatrix} 1&3\\ 7&9 \end{vmatrix}$

이렇게 행렬식 기호를 이용해 소행렬을 표현하면 그게 행렬식임

행렬식 계산

$A_{22}$ 행렬식 계산

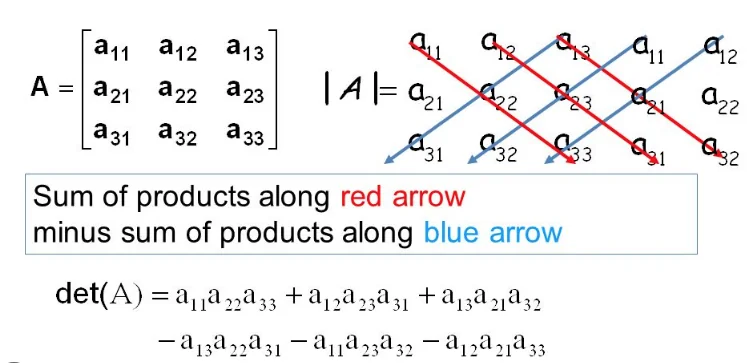

이런 형태로 계산하면됨

$1 * 9 - 3 * 7 = -12$가 $A_{22}$의 행렬식 결과임

이때 중요한게 부호임

여인수 전개

여인수 전개

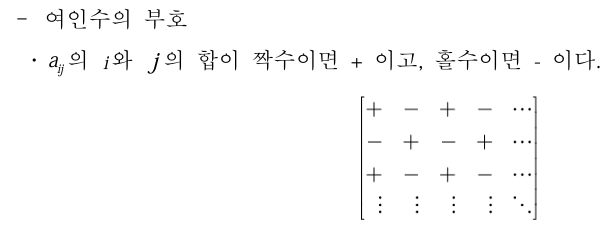

여인수 전개할때, 필요한건 부호임
$A_{ij}$의 소행렬식의 계산결과를 구하기위해선
$(-1)^{i+j}$의 부호를 붙여 계산해야함

예를들어 ${11}$이면, $(-1)^2$이 되어, $(1,1)$위치의 수반행렬에 $* 1$을 해야함
예를들어 ${34}$이면, $(-1)^7$이 되어, $(4,3)$위치의 수반행렬에 $* -1$을 해야함

즉, 이런 패턴을 가짐

수반행렬

이렇게 모든 행렬의 소행렬에 행렬식 계산시에 필요한 부호를 계산하여 사용하여
모든 행렬식을 계산한것이 수반행렬임

이때 중요한건 행과 열이 바뀐다는거임

수반행렬

$A_{23}$의 소행렬을 계산했다면
이 계산은 수반행렬의 $adjA_{32}$에 저장됨

$A = \begin{pmatrix} 1&2&3\\ 4&5&6\\ 7&8&9 \end{pmatrix}$
이걸 위 모든과정을 거쳐 수반행렬 $adjA$로 만들어보자

모든걸 다 할수없으니, 2행에 대해서만 소행렬, 전개, 수반행렬로 만드는 과정을 보여줌

$C_{21} = -\begin{vmatrix} 2 & 3 \\ 8 & 9 \end{vmatrix} = -((2 \times 9) - (3 \times 8)) = -(18 - 24) = 6$
$C_{22} = +\begin{vmatrix} 1 & 3 \\ 7 & 9 \end{vmatrix} = (1 \times 9) - (3 \times 7) = 9 - 21 = -12$
$C_{23} = -\begin{vmatrix} 1 & 2 \\ 7 & 8 \end{vmatrix} = -((1 \times 8) - (2 \times 7)) = -(8 - 14) = 6$

$\text{adj}(A) = \begin{pmatrix} C_{11} & \mathbf{C_{21}}(6) & C_{31} \\ C_{12} & \mathbf{C_{22}}(-12) & C_{32} \\ C_{13} & \mathbf{C_{23}}(6) & C_{33} \end{pmatrix}$

이 됨

전체를 전부 이런식으로 수반행렬로 만들면

$\text{adj}(A) = \begin{pmatrix} -3 & {6} & -3 \\ 6 & {-12} & 6 \\ -3 & {6} & -3 \end{pmatrix}$

이렇게 됨

---

다시 돌아와서

$\begin{pmatrix}\alpha \\ \beta \\ \gamma\end{pmatrix} = \frac{adj\begin{pmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{pmatrix}\begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix}}{\begin{vmatrix} A_x & B_x & C_x \\ A_y & B_y & C_y \\ 1&1&1 \end{vmatrix}}$

이 식의 수반행렬을 전개해보자

마지막 행이 1행이라 아주 좋음

$\begin{aligned} \begin{pmatrix}\alpha \\ \beta \\ \gamma \end{pmatrix} &= \begin{pmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{pmatrix}^{-1} \begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix} \\ &= \frac{ \mathrm{adj} \begin{pmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{pmatrix} \begin{pmatrix} P_x \\ P_y \\ 1 \end{pmatrix} }{ \begin{vmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{vmatrix} } \\ &= \frac{ \begin{pmatrix} B_y - C_y & - (B_x - C_x) & B_x C_y - B_y C_x\\ -(A_y -C_y) & A_x - C_x & - (A_x C_y - A_y C_x) \\ A_y - B_y & - (A_x - B_x) & A_x B_y - A_y B_x \end{pmatrix} \begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix} }{ \begin{vmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{vmatrix} } \end{aligned}$

행렬 곱

행렬곱은 어떻게 계산하지?

두 행렬 $A, B$가 있을 때,
$A$의 $i$번째 행과 $B$의 $j$번째 열의 원소들을 차례대로 곱한 뒤 모두 더하면
결과 행렬의 $(i, j)$번째 성분이 됨.

예를들어
$A = \begin{pmatrix} 1&2\\ 3&4 \end{pmatrix}$,
$B = \begin{pmatrix} 4&5\\ 6&7\\ \end{pmatrix}$

이 있으면

$A \times B = \begin{pmatrix} 1 * 4 + 2 * 6 & 1 * 5 + 2 * 7\\ 3 * 4 + 4 * 6 & 3 * 5 + 4 * 7 \end{pmatrix} = \begin{pmatrix} 16 & 19\\ 36 & 43 \end{pmatrix}$

가 되는거임

---

그럼 다시 돌아와서

을 살펴보면

분자의 행렬에 곱셈을 할 수 있음

분자부분만 살펴보자

$\begin{pmatrix} B_y - C_y & - (B_x - C_x) & B_x C_y - B_y C_x\\ -(A_y -C_y) & A_x - C_x & - (A_x C_y - A_y C_x) \\ A_y - B_y & - (A_x - B_x) & A_x B_y - A_y B_x \end{pmatrix} \begin{pmatrix}P_x \\ P_y \\ 1\end{pmatrix}$
임

그럼 곱을 진행해볼까나...

$\begin{pmatrix} P_x (B_y - C_y) + P_y(C_x - B_x) + 1(B_x C_y - B_y C_x) &\\ P_x(C_y - A_y) + P_y(A_x - C_x) + 1(-(A_x C_y - A_y C_x)) &\\ P_x(A_y - B_y) + P_y(B_x - A_x) + 1(A_x B_y - A_y B_x) \end{pmatrix}$
(길이가 너무 길어서 한줄씩 띄움)
(기본적으로, 1행만 존재하는 행렬임)
가 됨

그걸 행렬식으로 표현하면

$\frac{\small \begin{pmatrix} \begin{vmatrix} P_x & B_x & C_x\\ P_y & B_y & C_y\\ 1 & 1 & 1 \end{vmatrix} & \begin{vmatrix} P_x & C_x & A_x\\ P_y & C_y & A_y\\ 1 & 1 & 1 \end{vmatrix} & \begin{vmatrix} P_x & A_x & B_x\\ P_y & A_y & B_y\\ 1 & 1 & 1 \end{vmatrix} \end{pmatrix}^\top }{\small \begin{vmatrix} A_x & B_x & C_x\\ A_y & B_y & C_y\\ 1 & 1 & 1 \end{vmatrix} }$

처럼 마무리 되는거지

근데 복잡하지?
저렇게 만들고, 계산하려고 해도 행렬식이 4개라
4개를 다 계산해야함

이거 안씀

실제로는 비율을 더 자주 이용함

비율 & 신발끈 공식 (더 나은 선택)

1차원에서의 무게중심 좌표 구하는 것과 비슷한 맥락임

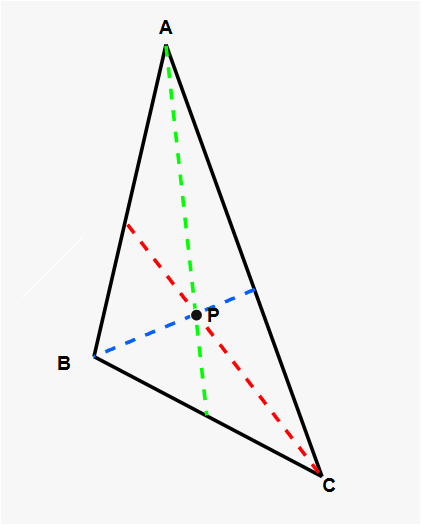

이런 삼각형이 있다고 가정해보자

점 A를 기준으로
$\overline{BC}$가 밑변이고 높이가 $h_A$일때,
$\triangle ABC = \frac {1}{2} (\overline{BC} * h_A)$가 됨

이때, 점 P를 기준으로
$\overline{BC}$가 밑변이고 높이가 $h_P$일때,
$\triangle PBC = \frac {1}{2} (\overline{BC} * h_P)$가 됨

즉 $\frac{area(PBC)}{area(ABC)} = \frac{\frac {1}{2} (\overline{BC} * h_P)}{\frac {1}{2} (\overline{BC} * h_A)} = \frac{h_P}{h_A}$임

$P = \alpha A + \beta B + \gamma C$임

위에서 $\overline{BC}$가 밑변일때 $\frac{area(ABC)}{area(PBC) }=\frac{h_A}{h_P}$이므로,
$h_P = \alpha h_A + \beta h_B + \gamma h_C$가 성립됨

이때,$\overline{BC}$는 밑변이므로 높이가 존재하지 않음
$h_B = 0, h_C = 0$임
$h_P = \alpha h_A$, $\alpha = \frac{h_p}{h_A}$가 됨

즉, $\alpha$는 $\triangle PBC$가 $\triangle ABC$에 차지하는 비율에 의해 결정됨

$\alpha = \frac{area(PBC)}{area(ABC)}$
$\beta = \frac{area(PCA)}{area(ABC)}$
$\gamma = \frac{area(PAB)}{area(ABC)}$

로 결정되는거임

신발끈 공식

평면위에 다각형의 각 꼭지점 좌표가 있을때,

빨간선으로 이어진 부분을 곱하고 그 결과들을 더한것에서
파란선으로 이어진 부분을 곱하고 그 결과들을 더한것을 빼고
1/2를 곱하면 그게 다각형의 넓이임

이때 중요한건, 꼭짓점의 좌표가 한방향으로 흘러가야한다는거임

$\triangle ABC \\ = \frac{1}{2} * |((A_x * B_y) + (B_x * C_y) + (C_x * A_y) - ((B_x * A_y) + (C_x * B_y) + (A_x * C_y)))| \\ = \frac{1}{2} * |(A_x B_y + B_x C_y + C_xA_y - B_xA_y - C_xB_y - A_xC_y)| \\ = \frac{1}{2} * |(B_y(A_x - C_x) + C_y(B_x - A_x) + A_y(C_x - B_x))|$

이 됨

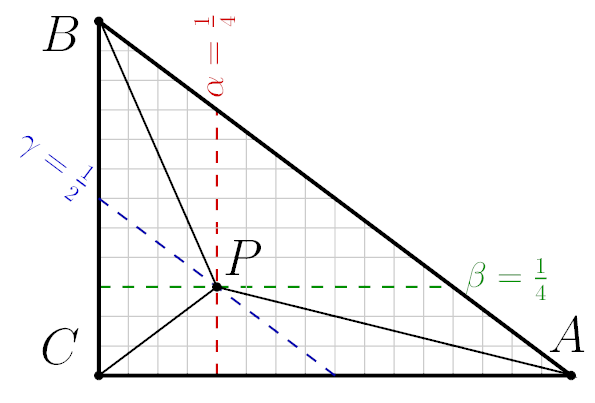

예시로 $A = (16, 0), B = (0, 12), C = (0,0), P = (4,3)$
이라고 했을때
위의 공식을 적용해서 $\triangle ABC, \triangle PBC, \triangle PCA, \triangle PAB$를 구하면
$\triangle ABC = 96, \triangle PBC = 24, \triangle PCA = 24, \triangle PAB = 48$이 나옴

$\alpha, \beta, \gamma$는 각각 순서대로
$\triangle PBC, \triangle PCA, \triangle PAB$ 의 전체 삼각형 너비에 대한 비율임

코드

double get_triangle_area(Triangle t)
{
	return 0.5 * (
		(t.b.y-t.a.y)*(t.b.x+t.a.x) +
		(t.c.y-t.b.y)*(t.c.x+t.b.x) +
		(t.a.y-t.c.y)*(t.a.x+t.c.x)
	);
}

먼저 삼각형 너비 구하는 공식임

이거 저번 포스트에서 설명했음

나만의 tiny renderer 만들기 (2) - 삼각형 그리기 - 코드 수정 참고!

우리가 위에서 살펴본 식으로 살펴보면

double get_triangle_area_v2(Triangle t)
{
	return 0.5 * (
		(t.b.y * (t.a.x - t.c.x)) +
		(t.c.y * (t.b.x - t.a.x)) +
		(t.a.y * (t.c.x - t.b.x))
	);
}

인거임

삼각형 내부 원하는 색으로 칠하기

void triangle(Triangle t, TGAImage &framebuffer, TGAColor color)
{
	int minX = std::min(std::min(t.a.x, t.b.x), t.c.x);
	int minY = std::min(std::min(t.a.y, t.b.y), t.c.y);
	int maxX = std::max(std::max(t.a.x, t.b.x), t.c.x);
	int maxY = std::max(std::max(t.a.y, t.b.y), t.c.y);

	double total_area = get_triangle_area(t);

	if (total_area < 0) return;

#pragma omp parallel for
	for (int x=minX; x<=maxX; x++)
	{
		for (int y=minY; y<=maxY; y++)
		{
			double alpha = get_triangle_area(Triangle(Vec3(x,y,0), Vec3(t.b.x, t.b.y, 0), Vec3(t.c.x, t.c.y, 0))) / total_area;
			double beta  = get_triangle_area(Triangle(Vec3(x,y,0), Vec3(t.c.x, t.c.y, 0), Vec3(t.a.x, t.a.y, 0))) / total_area;
			double gamma =get_triangle_area(Triangle(Vec3(x,y,0), Vec3(t.a.x, t.a.y, 0), Vec3(t.b.x, t.b.y, 0))) / total_area;
			if (alpha<0 || beta<0 || gamma<0) continue;


			framebuffer.set(x, y, color);
		}
	}
}

지금 삼각형을 칠하는 코드는 이런 형태임
alpha, beta, gamma가 위에서 말한 무게중심좌표에 해당함

각 좌표에 대해 먼저 z축을 설정하고
이걸 이용해서
각 z축을 계산한다음, 이걸 색상으로 이용해볼거임

먼저 main.cpp에 다음과 같은 삼각형 코드를 넣음

int main(int argc, char** argv)
{

	Model model(argv[1]);
	TGAImage framebuffer(width, height, TGAImage::RGB);


	triangle(Triangle(Vec3(7, 45, 255), Vec3(35, 100, 255), Vec3(45,  60, 255)), framebuffer);

	framebuffer.write_tga_file("framebuffer.tga");
	return 0;
}

그리고 triangle을 아래처럼 바꿈

void triangle(Triangle t, TGAImage &framebuffer)
{
	int minX = std::min(std::min(t.a.x, t.b.x), t.c.x);
	int minY = std::min(std::min(t.a.y, t.b.y), t.c.y);
	int maxX = std::max(std::max(t.a.x, t.b.x), t.c.x);
	int maxY = std::max(std::max(t.a.y, t.b.y), t.c.y);

	double total_area = get_triangle_area(t);

	if (std::abs(total_area) < 1e-5) return; //backface culling

#pragma omp parallel for
	for (int x = minX; x <= maxX; x++)
	{
		for (int y = minY; y <= maxY; y++)
		{
			Vec3 p(x, y, 0);

			double area_a = get_triangle_area(Triangle(p, t.b, t.c)); //PBC
			double area_b = get_triangle_area(Triangle(p, t.c, t.a)); //PCA
			double area_c = get_triangle_area(Triangle(p, t.a, t.b)); //PAB

			double alpha = area_a / total_area;
			double beta  = area_b / total_area;
			double gamma = area_c / total_area;

			if (alpha < -1e-5 || beta < -1e-5 || gamma < -1e-5) continue;

			framebuffer.set(x, y, {
				static_cast<uint8_t>(alpha * t.a.z),
				static_cast<uint8_t>(beta * t.b.z),
				static_cast<uint8_t>(gamma * t.c.z),
				255
			});
		}
	}
}

굳~~~
