유니티 쉐이더 기본

그래픽스꿀잼·2026년 3월 30일

그래픽스

목록 보기

1/20

vertex / fragment

raterization 래스터화 픽셀화

디스플레이에 출력하는 방식은 2가지가 존재함

벡터, 래스터
벡터는 수학식을 이용해서 선으로 출력을 하는거고
래스터는 픽셀을 이용해서 필요한 부분에 알맞은 색상을 쏘는거임

먼저 모델이 있음
2D, 3D등 다양함

얘네들을 디스플레이에 어떻게 출력하냐
정점계산, 가중치를 이용한 AA(안티 앨리어싱)등을 사용함

이런 단계를 거침

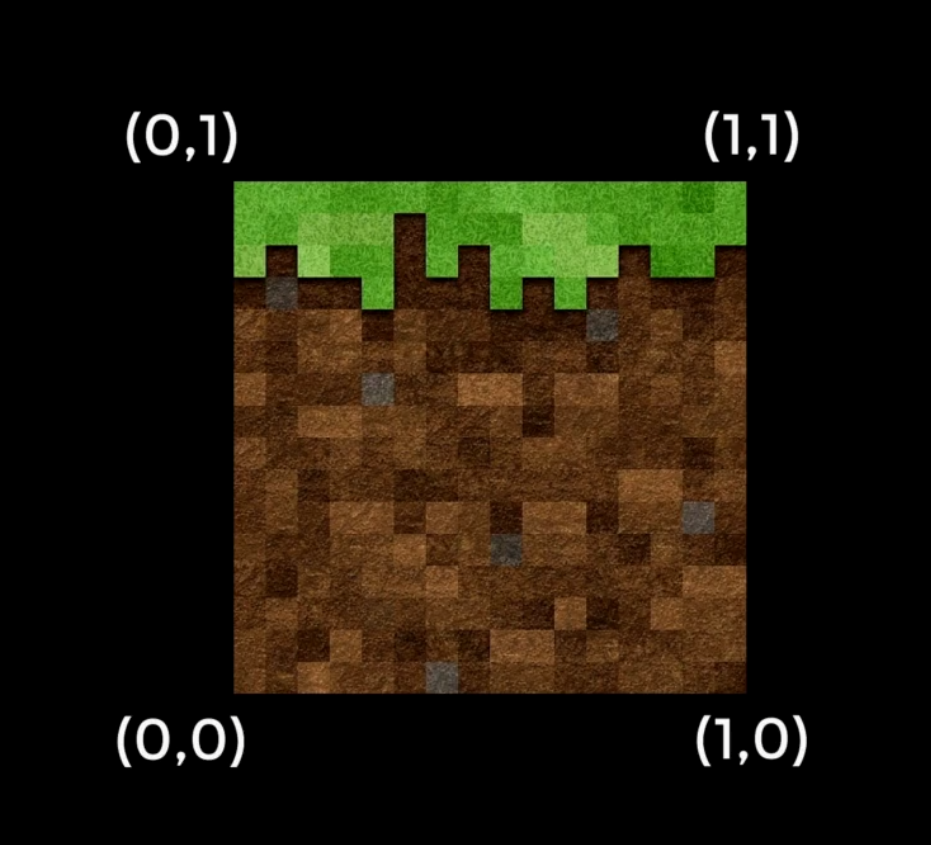

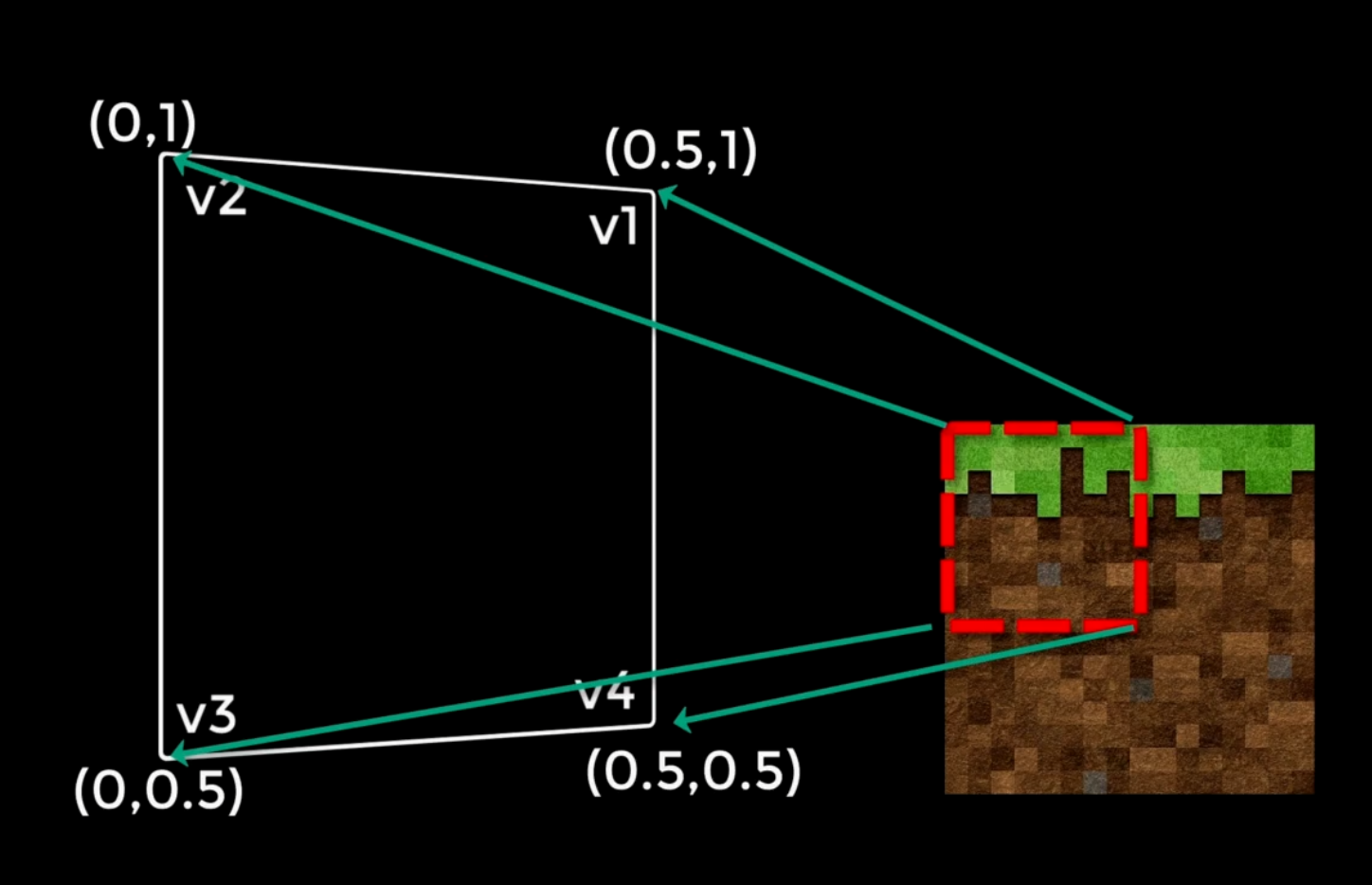

정점을 계산 -> 각 정점이 어떻게 연결되어있는지 계산(UV등) -> 래스터화(픽셀화) -> 조각단위로 계산 -> 버퍼를 통해 컬러, 깊이(normal)등을 이용하여 출력

vertex

3D 모델의 정점 데이터를 받아 모델, 뷰, 투영 행렬을 적용해 화면상의 클립 공간(2D위치)으로 정점을 변환
버텍스 애니메이션(물결 효과 등)에 사용

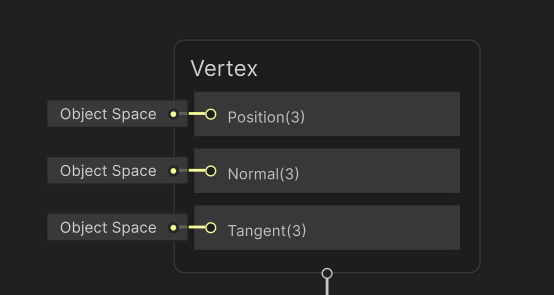

이런 노드로 구성되어있음
Position 위치, Normal 법선, Tangent 접선

Position : 오브젝트의 좌표
Normal : 오브젝트의 한 면에 직각인 선분(외적)
Tangent : 오브젝트의 UV중 U(가로)에 평행한 선분

fragment

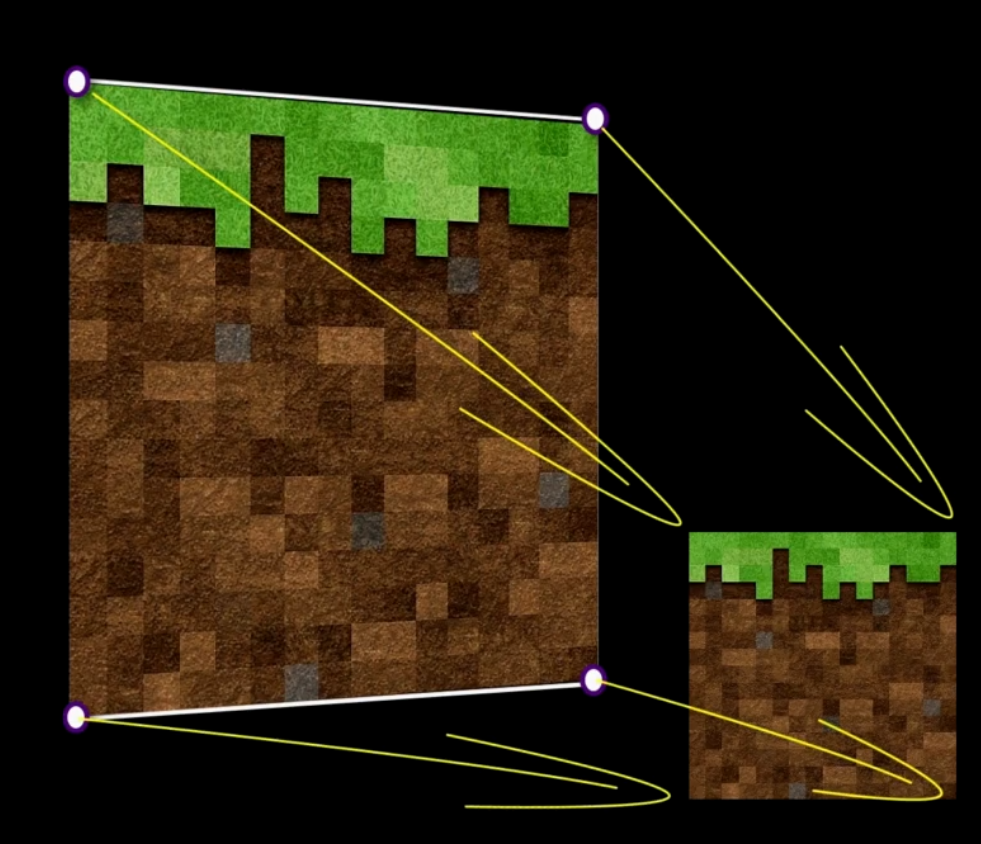

래스터라이저가 버텍스 사이를 보간하여 전달한 픽셀 정보를 받아 최종적인 픽셀 색상을 계산

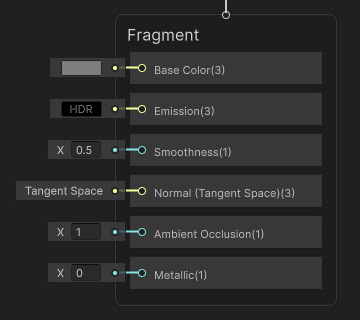

이런식으로 구성되어있는데
어떤 종류의 머티리얼을 사용하냐에 따라 달라지므로
필요할때 하나씩 공부

쉐이더 기본 자료형

float

고 정밀도
일반적으로 월드 공간 포지션, 텍스처 좌표 또는 삼각법이나 제곱/지수연산 같은 복합 함수를 수반하는 스칼라 계산에 유용
used for world position, texture coordinate and math calcs

half

중 정밀도
짧은 벡터, 방향, 오브젝트 공간 포지션, 높은 동적 범위 컬러 등에 사용(HDR)
- HDR(High Dynamic Range)은 픽셀의 밝기 값을 기존 0~1 범위를 넘어선 1 이상의 강도까지 표현하여, 실제 환경에 가까운 밝고 선명한 라이팅과 강렬한 블룸(Bloom) 효과를 구현하는 렌더링 기술

fixed

저 정밀도
OpenGL ES 2.0 Graphics API에서만 지원
다른 API에서는 지원되는 정밀도가 가장 낮아짐
일반적인 컬러, 간단한 컬러작업 수행에 사용

int

반복문 카운터나 배열 인덱스로 사용됨

텍스쳐 자료형

샘플러란...

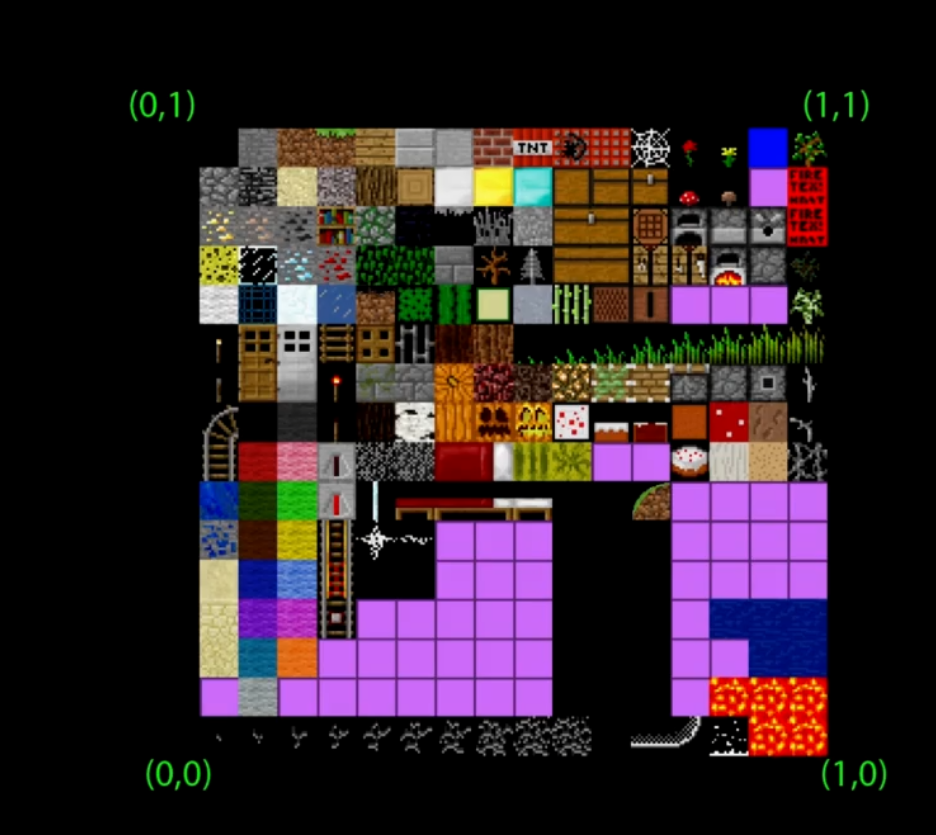

모델의 표면에 텍스처(이미지)를 입힐 때, 텍스처의 어느 픽셀(텍셀, Texel)을 어떤 방식으로 가져와서 화면에 보여줄지 결정하는 역할

sampler 2D

2d 텍스쳐를 위한 샘플러

sampler 3D

3d 텍스쳐를 위한 샘플러

sampler cube

큐브맵 텍스쳐를 위한 샘플러

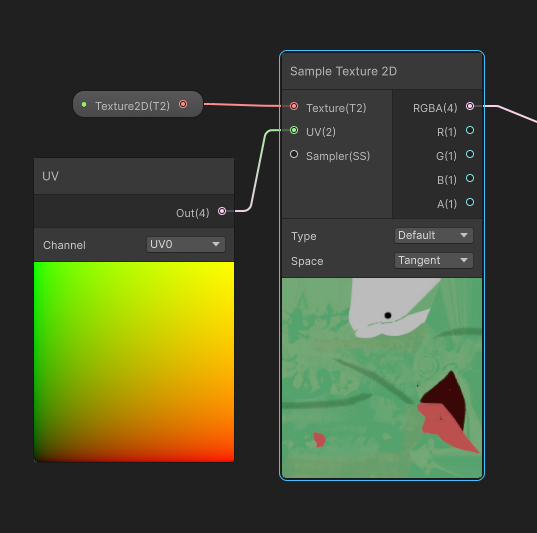

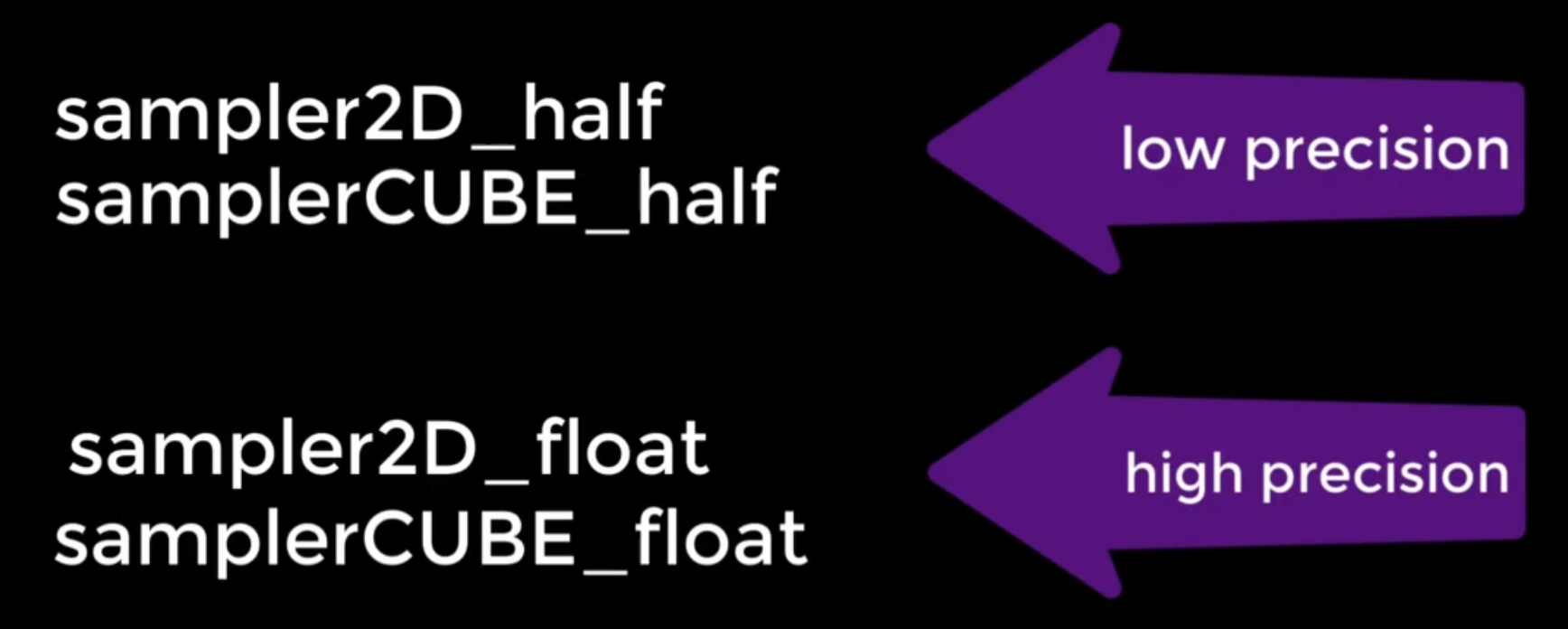

각 샘플러는 정밀도를 위한 자료형을 가질 수 있음

이런식으로 ㅇㅇ

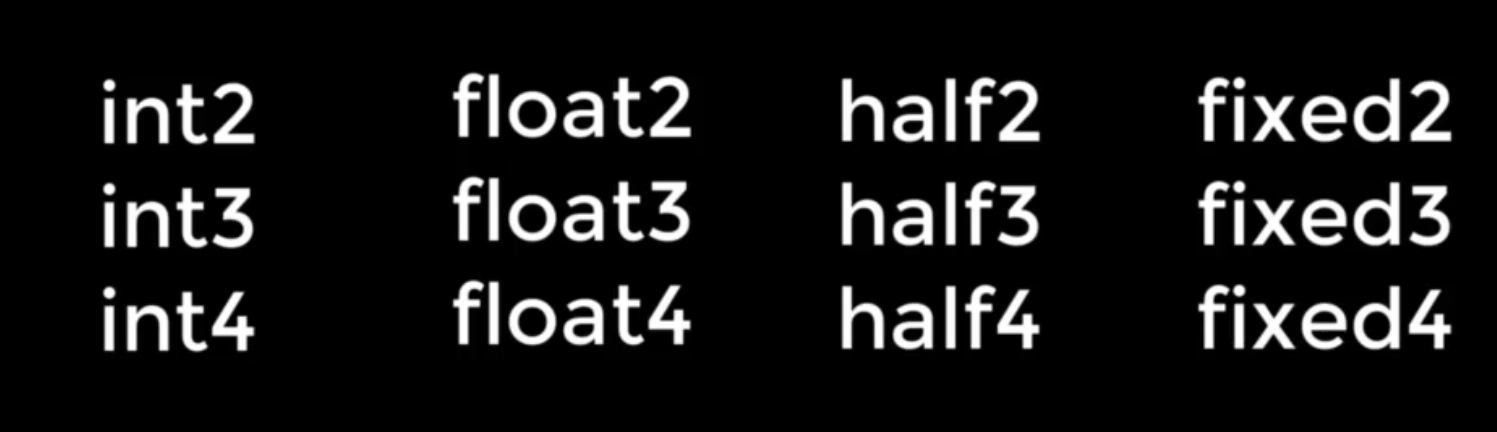

packed arrays

위의 데이터 타입을 이용해서 배열을 만들 수 있음

이런식으로 자료형 뒤에 길이에 해당되는 숫자를 붙이면 됨

fixed4 color1 = (1,1,1,1)
이런식으로 ㅇㅇ

color1.r = 1
color1.x = 1
이런식으로 수정도 가능함
RGBA, XYZW임

fixed4 color1 = (0,1,1,0);
fixed3 color2 = color1.rgb;
fixed3 color3 = color1.xyz;

//swizzle
fixed2 color4 = color1.ga;
fixed3 color5 = color1.gab;

//smearing
fixed3 color6 = 1
fixed3 color7 = (1,1,1) //위 아래 동일
