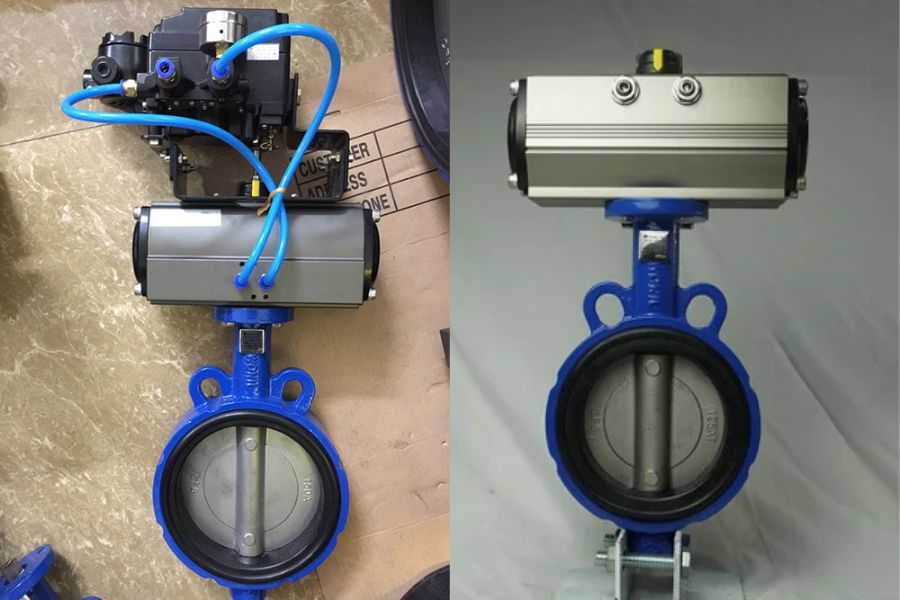

5 Lỗi thường gặp ở van bướm khí nén và cách tự khắc phục tại chỗ
Trong vận hành công nghiệp, sự cố dừng hoạt động của van bướm điều khiển khí nén có thể gây gián đoạn nghiêm trọng cho dây chuyền sản xuất. Tuy nhiên, theo kinh nghiệm thực tế, khoảng 80% các lỗi kỹ thuật này đều có thể được chẩn đoán và khắc phục tại chỗ trong vòng chưa đầy 30 phút mà không cần gọi dịch vụ sửa chữa bên ngoài.
Để làm được điều này, nhân viên bảo trì cần trang bị bộ dụng cụ cơ bản (đồng hồ vạn năng, bộ lục giác, cờ lê, nước xà phòng) và nắm vững quy trình xử lý 5 lỗi phổ biến nhất dưới đây. Bài viết này sẽ hướng dẫn chi tiết các bước troubleshooting để giúp bạn giảm thiểu tối đa thời gian chết (downtime) cho hệ thống.
1. Lỗi van không mở hoặc không đóng hết hành trình
Đây là lỗi phổ biến nhất, biểu hiện qua việc đĩa van không xoay đủ góc 90 độ, khiến lưu lượng không đạt yêu cầu hoặc van không đóng kín hoàn toàn.
Nguyên nhân kỹ thuật:
Áp suất khí nén đầu vào không đủ (thấp hơn mức yêu cầu của Actuator).
Trục van bị kẹt do rỉ sét hoặc khô dầu mỡ.
Cam điều chỉnh hành trình (Travel stop) bị lệch.
Bộ truyền động (Actuator) có mô-men xoắn nhỏ hơn lực ma sát thực tế của van.
Quy trình khắc phục:
Kiểm tra áp suất: Nhìn đồng hồ đo áp tại bộ lọc khí. Đảm bảo áp suất cấp vào nằm trong khoảng 4-8 bar. Nếu thấp hơn, cần kiểm tra máy nén khí hoặc đường dây dẫn.
Kiểm tra vận hành tay: Ngắt nguồn khí, dùng cờ lê hoặc tay quay phụ (nếu có) để xoay trục van. Nếu cảm thấy quá nặng, cần bôi trơn lại trục và gioăng làm kín.
Điều chỉnh bulong giới hạn: Trên thân Actuator có 2 bulong điều chỉnh góc mở (thường ký hiệu Open/Close). Nới lỏng đai ốc hãm và vặn bulong để điều chỉnh lại góc dừng của piston cho đến khi đĩa van đóng/mở hoàn toàn.
Thay thế Actuator: Nếu van vẫn hoạt động nhưng rất yếu, có thể Actuator đã bị hỏng gioăng bên trong hoặc chọn sai kích thước (thiếu lực). Cần thay thế bộ mới có công suất lớn hơn.
- Lỗi khí nén bị rò rỉ ở bộ điều khiển (Actuator)
Rò rỉ khí nén làm giảm hiệu suất làm việc, gây tiếng ồn và lãng phí năng lượng. Điểm rò rỉ thường xuất hiện ở các khớp nối, van điện từ hoặc ngay trên thân Actuator.
Nguyên nhân kỹ thuật:
Gioăng cao su (O-ring) bên trong xi lanh bị mòn hoặc đứt.
Các khớp nối ren (fitting) bị lỏng do rung động.
Van điện từ (Solenoid valve) bị hỏng seal làm kín.
Quy trình khắc phục:
Xác định điểm rò: Pha nước xà phòng loãng và quét lên các vị trí nghi ngờ (đầu nối dây hơi, mặt bích solenoid, trục actuator). Bọt khí sủi lên sẽ chỉ điểm chính xác vị trí rò rỉ.
Siết chặt kết nối: Dùng cờ lê siết lại các đầu nối và bulong mặt bích. Lưu ý quấn thêm băng tan (cao su non) nếu cần thiết.
Thay thế Seal Kit: Nếu khí rò ra từ trục hoặc nắp chụp actuator, bộ gioăng phớt bên trong đã hỏng. Cần tháo rời actuator, vệ sinh sạch sẽ và thay thế bộ Seal kit mới (luôn dự phòng sẵn vật tư này trong kho).
Kiểm tra Solenoid: Dùng đồng hồ vạn năng đo điện trở cuộn coil (thường từ 20-100Ω). Nếu không có giá trị điện trở hoặc vỏ van bị nứt, cần thay thế van điện từ mới.
- Lỗi van đóng mở chậm hoặc bị rung lắc
Hiện tượng van đóng mở lờ đờ hoặc bị giật cục (rung lắc) khi vận hành thường liên quan đến lưu lượng khí nén không ổn định.
Nguyên nhân kỹ thuật:
Bộ lọc khí nén bị tắc nghẽn do bụi bẩn.
Van tiết lưu (Flow control valve) điều chỉnh chưa đúng.
Gioăng làm kín của van bướm bị trương nở, gây ma sát lớn không đều.
Quy trình khắc phục:
Vệ sinh hệ thống khí: Tháo cốc lọc khí nén, vệ sinh lưới lọc và xả nước ngưng tụ. Nếu lọc quá bẩn, hãy thay mới để đảm bảo lưu lượng khí cấp vào đủ lớn.
Điều chỉnh tốc độ: Trên van điện từ hoặc đường ống thường có van tiết lưu khí nén (Speed controller). Dùng tuốc nơ vít điều chỉnh vít này để tăng hoặc giảm tốc độ xả khí, giúp van vận hành mượt mà hơn.
Kiểm tra gioăng van bướm: Nếu van bị rung lắc mạnh, có thể gioăng cao su EPDM đã bị hóa chất làm biến dạng. Cần tháo van ra kiểm tra và thay gioăng mới nếu phát hiện hư hỏng.
Xem thêm: Quy Trình 7 Bước Lắp Đặt Van Bướm Nhựa Điều Khiển Điện
- Lỗi tín hiệu từ Limit Switch Box (Công tắc giới hạn)
Van đã đóng mở vật lý thành công nhưng trên màn hình điều khiển (PLC) không báo tín hiệu hoặc báo sai trạng thái.
Nguyên nhân kỹ thuật:
Cam tác động bên trong hộp Limit Switch bị lỏng hoặc lệch vị trí.
Tiếp điểm điện bị oxy hóa hoặc bám bụi.
Dây tín hiệu bị đứt ngầm.
Quy trình khắc phục:
Vệ sinh tiếp điểm: Mở nắp hộp Limit Switch (chú ý roan chống nước), dùng dung dịch vệ sinh tiếp điểm xịt sạch bụi bẩn.
Căn chỉnh Cam: Xoay van về vị trí đóng hoàn toàn và mở hoàn toàn. Tại mỗi vị trí, dùng tay điều chỉnh cam sao cho nó đá vào công tắc hành trình nghe tiếng tạch. Siết chặt ốc hãm cam ngay sau khi chỉnh.
Đo thông mạch: Dùng đồng hồ vạn năng chế độ đo thông mạch để kiểm tra chân NO (Thường mở) và NC (Thường đóng) của công tắc. Nếu công tắc không đổi trạng thái khi cam tác động, cần thay công tắc mới (Micro switch).
- Các vấn đề khác và biện pháp phòng ngừa
Ngoài 4 lỗi chính trên, hệ thống còn có thể gặp một số vấn đề ngoại cảnh khác:
Đĩa van bị kẹt dị vật: Trong môi trường nước thải hoặc bột liệu, dị vật cứng có thể kẹt giữa đĩa và thân van. Cần tháo van ra khỏi đường ống để vệ sinh định kỳ.
Actuator quá nhiệt: Nếu van hoạt động tần suất cao liên tục, bộ khí nén có thể bị nóng. Cần kiểm tra nhiệt độ môi trường và lắp thêm hệ thống làm mát nếu cần.
Biện pháp phòng ngừa tổng thể: Để hạn chế tối đa các lỗi trên, kỹ thuật viên cần tuân thủ lịch bảo trì định kỳ (tham khảo bài viết về Kế hoạch bảo trì). Việc kiểm tra và thay thế vật tư tiêu hao (gioăng, lọc khí) trước khi chúng hỏng hoàn toàn là chìa khóa để hệ thống vận hành ổn định.
Việc nắm vững 5 lỗi thường gặp và quy trình tự khắc phục tại chỗ đối với van bướm khí nén giúp bộ phận kỹ thuật chủ động trong công việc, giảm thiểu sự phụ thuộc vào đơn vị sửa chữa bên ngoài.
Nếu bạn đã thực hiện các bước trên mà sự cố vẫn chưa được giải quyết, hoặc cần cung cấp các bộ phụ kiện thay thế (Seal kit, Limit Switch), vui lòng liên hệ với đội ngũ hỗ trợ kỹ thuật của chúng tôi để được tư vấn chuyên sâu.
