Van bướm mặt bích là gì? Ứng dụng phổ biến hiện nay

Trong hệ thống đường ống công nghiệp hiện đại, van bướm mặt bích đóng vai trò vô cùng quan trọng trong việc đóng, mở và điều tiết lưu chất. Không chỉ nổi bật nhờ thiết kế chắc chắn, khả năng chịu áp lực lớn, mà còn được ưa chuộng bởi sự linh hoạt trong vận hành.
Van hoạt động dựa trên nguyên lý xoay đĩa van gắn liền với trục, cho phép kiểm soát dòng chảy một cách nhanh chóng và hiệu quả. Vậy van bướm mặt bích là gì? Cấu tạo và ứng dụng của nó ra sao? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

Van bướm mặt bích là gì?

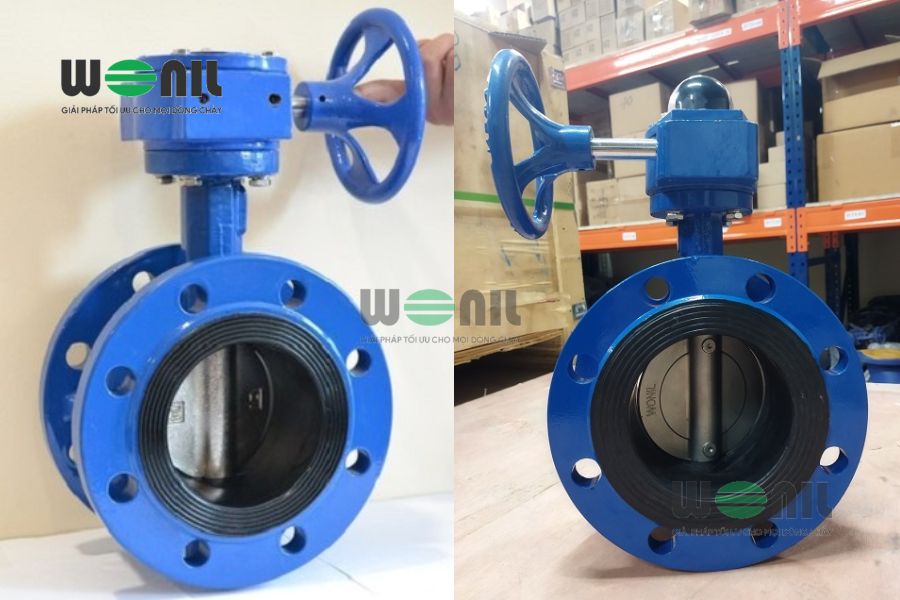

Van bướm mặt bích là loại van công nghiệp thuộc nhóm van bướm (butterfly valve), có đặc điểm là thân van được đúc liền với hai mặt bích ở hai đầu, giúp kết nối chắc chắn với hệ thống đường ống thông qua bu lông và đai ốc.
Loại van này thường được sử dụng trong các hệ thống cần độ kín cao và áp lực lớn, giúp dòng lưu chất được kiểm soát ổn định, an toàn.

Cấu tạo chính

Van bướm mặt bích bao gồm các bộ phận cơ bản:
Thân van: Được đúc nguyên khối, có hai mặt bích hai bên để lắp đặt lên hệ thống ống.
Đĩa van (cánh bướm): Dạng tròn dẹt, xoay quanh trục để đóng hoặc mở dòng chảy.
Trục van: Nối từ tay điều khiển tới đĩa van, giúp truyền chuyển động.
Gioăng làm kín: Được đặt trong thân van hoặc quanh đĩa để đảm bảo không rò rỉ khi van đóng.
Bộ điều khiển: Có thể là tay quay, tay gạt hoặc bộ điều khiển điện/khí nén

Xem thêm: Ứng dụng thực tế của van bướm điện trong các ngành công nghiệp

Nguyên lý vận hành

Khi vận hành, trục xoay kéo theo đĩa van xoay từ 0 – 90 độ.
Khi đĩa vuông góc với dòng chảy (0 độ), van đóng hoàn toàn.
Khi đĩa song song với dòng chảy (90 độ), van mở hoàn toàn.
Có thể điều chỉnh góc xoay để điều tiết lưu lượng phù hợp

Vật liệu chế tạo phổ biến

Thân van: Gang, inox, thép, nhựa tùy theo môi trường sử dụng.
Đĩa van: Inox 304, 316, gang mạ epoxy.
Gioăng: EPDM, PTFE, NBR – tùy loại lưu chất (nước, khí, hóa chất).
Nguyên lý hoạt động của van bướm mặt bích
Van có thể được vận hành bằng tay gạt, tay quay, hoặc tự động bằng mô tơ điện hoặc điều khiển khí nén. Khi người vận hành tác động lực:
Trục xoay → kéo theo đĩa xoay theo góc mong muốn.
Khi xoay đĩa tới góc mở cần thiết, van sẽ điều chỉnh được lưu lượng dòng chảy đi qua.
Gioăng làm kín đảm bảo không rò rỉ khi đĩa van ở vị trí đóng kín.
Nguyên lý đơn giản, nhưng chính xác và hiệu quả, giúp van bướm mặt bích dễ dàng kiểm soát các dòng lưu chất như nước, dầu, khí, hóa chất…
Van bướm mặt bích là giải pháp hiệu quả – kinh tế – bền bỉ trong hệ thống đường ống công nghiệp. Với thiết kế kết nối mặt bích chắc chắn, đĩa van xoay điều tiết linh hoạt, loại van này phù hợp với nhiều ngành nghề và điều kiện môi trường làm việc khác nhau.
Việc lựa chọn đúng loại van bướm mặt bích theo kích thước, vật liệu và mục đích sử dụng sẽ giúp doanh nghiệp tối ưu chi phí vận hành và đảm bảo hoạt động an toàn, ổn định lâu dài cho toàn bộ hệ thống.
