아이디어

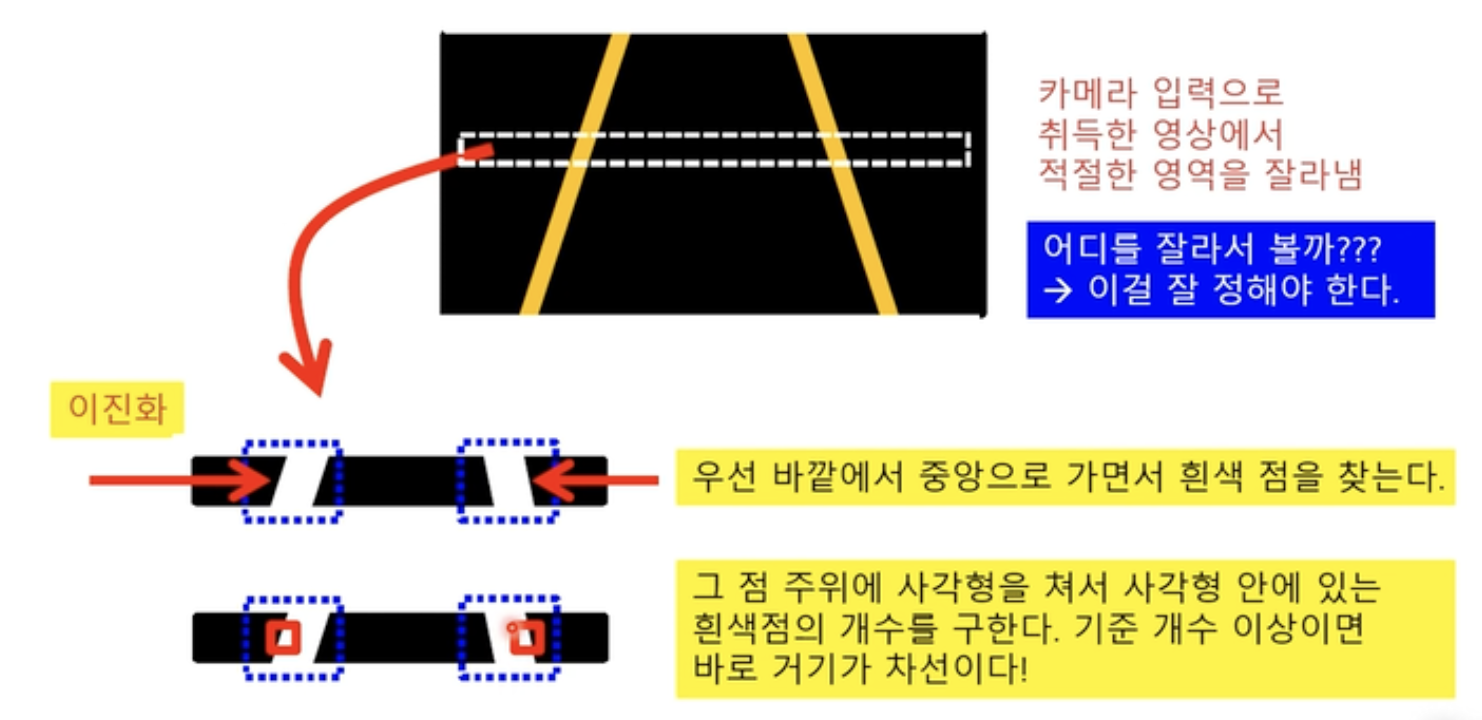

이진화된 이미지의 특정 부분을 수평으로 잘라 도로를 의미하는 0(검은색)과 차선을 의미하는 0이 아닌 다른 값을 갖는 영역을 찾는 방법으로 차선을 인식할 수 있다.

데이터 전처리 방법

차선 인식을 위한 데이터 전처리 방법은 다음과 같다.

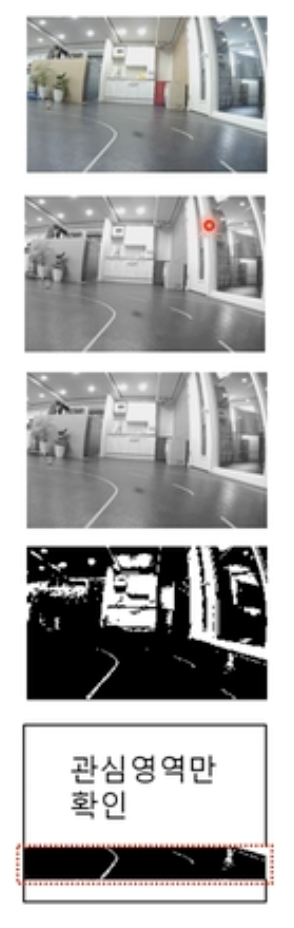

원본 이미지 -> Gray scale(흑백 이미지) -> Gaussian blur(노이즈 제거) -> HSV binary(색표현) -> ROI(관심영역)

import cv2

img = cv2.imread('img.png')
# 원본 이미지
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 흑백 이미지 변환
blur = cv2.GaussianBlur(gray, (5,5), 0)
# 노이즈 제거
hsv = cv2.cvtColor(blur, cv2.COLOR_BGR2HSV)
lower_white = np.array([0,0,70])
uppper_white = np.array([131,255,255])
mask = cv2.inRange(hsv, lower_white, upper_white)

cv2.imshow('ori', img)
cv2.imshow('gray', gray)
cv2.imshow('blur', blur)
cv2.imshow('gray', mask)

cv2.waitKey(10000)

차선 검출을 위한 파이썬 코드

import cv2
import numpy as np

img = cv2.imread('img.png')
hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)
lower_white = np.array([0,0,70])
uppper_white = np.array([131,255,255])
mask = cv2.inRange(hsv, lower_white, upper_white)

xx = 20
while True:
	area = img[430:450, xx:xx+15]
	if cv2.countNonZero(area) > 200:
    	img = cv2.rectagle(img, (xx,430), (xx+15, 450), (0,255,0), 3)
	else:
    	img = cv2.rectagle(img, (xx,430), (xx+15, 450), (255,0,0), 3)
	xx+=20

    if xx > 640:
    	break

cv2.imshow('countNonZero', img)
cv2.waitKey(10000)

Canny edge detector를 이용한 차선 인식

import cv2

img = cv2.imread('img.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
blur = cv2.GaussianBlur(gray, (5,5),0)
edge = cv2.Canny(blur, 20, 190)
# 20~190을 기준으로 선을 찾는다.

cv2.imshow('edge', edge)
cv2.waitKey(10000)

패키지 생성

catkin_create_pkg line_drive rospy tf geometry_msgs rviz xacro

#!/usr/bin/env python

import cv2, time
import numpy as np

cap = cv2.VideoCapture('track1.avi')

threshold_60 = 60

width_640 = 640
scan_width_200, scan_height_20 = 200, 20
lmid_200, rmid_440 = scan_width_200, width_640 - scan_width_200
area_width_20, area_height_10 = 20, 10
vertical_430 = 430
row_begin_5 = (scan_height_20 - area_height_10) // 2
row_end_15 = row_begin_5 + area_height_10
pixel_threshold_160 = 0.8 * area_width_20 * area_height_10

while True:
    ret, frame = cap.read()
    if not ret:
        break
    if cv2.waitKey(1) & 0xFF == 27:
        break

    roi = frame[vertical_430:vertical_430 + scan_height_20, :]
    frame = cv2.rectangle(frame, (0, vertical_430),
        (width_640 - 1, vertical_430 + scan_height_20),
        (255, 0, 0), 3)
    hsv = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)

    lbound = np.array([0, 0, threshold_60], dtype=np.uint8)
    ubound = np.array([131, 255, 255], dtype=np.uint8)

    bin = cv2.inRange(hsv, lbound, ubound)
    view = cv2.cvtColor(bin, cv2.COLOR_GRAY2BGR)

    left, right = -1, -1

    for l in range(area_width_20, lmid_200):
        area = bin[row_begin_5:row_end_15, l - area_width_20:l]
        if cv2.countNonZero(area) > pixel_threshold_160:
            left = l
            break

    for r in range(width_640 - area_width_20, rmid_440, -1):
        area = bin[row_begin_5:row_end_15, r:r + area_width_20]
        if cv2.countNonZero(area) > pixel_threshold_160:
            right = r
            break

    if left != -1:
        lsquare = cv2.rectangle(view,
                                (left - area_width_20, row_begin_5),
                                (left, row_end_15),
                                (0, 255, 0), 3)
    else:
        print("Lost left line")

    if right != -1:
        rsquare = cv2.rectangle(view,
                                (right, row_begin_5),
                                (right + area_width_20, row_end_15),
                                (0, 255, 0), 3)
    else:
        print("Lost right line")

    cv2.imshow("origin", frame)
    cv2.imshow("view", view)

    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
    lbound = np.array([0, 0, threshold_60], dtype=np.uint8)
    ubound = np.array([131, 255, 255], dtype=np.uint8)
    hsv = cv2.inRange(hsv, lbound, ubound)
    cv2.imshow("hsv", hsv)

    time.sleep(0.1)

cap.release()
cv2.destroyAllWindows()
