1) 사용하게 된 목적
- IPv4의 주소 부족 문제 해결
- NAT의 경우는 보안의 측면
- Transparent(투명성) : 사용자는 몰라도 된다.
- 위치 투명성 : 사용자는 위치를 몰라도 된다.
- 위치를 아는 것은 보안에서는 위험
2) VLSM
- Variable Length Subnet Mask
: 하나 이상의 classful 네트워크 내에서 두개 이상의 서브넷 마스크를 사용할 수 있도록 하는 것. 주소 공간을 어떻게 할당하고 사용하는지에 따라 실제 네트워크에 많은 이점을 제공
- 적은 주소를 필요로 하는 서브넷의 경우 네트워크 관리자가 더 적은 호스트 비트를 갖는 마스크를 사용해서 서브넷팅 해주면 됩니다.
- VLAN과 주소를 적절히 서브넷팅 하는 것은 거의 비슷한 효과를 만들 수 있습니다.
- 라우터를 나누는 것은 물리적으로 네트워크를 분할하는 것이고 VLAN은 논리적으로 네트워크를 분할하는 것이며 서브넷팅도 유사한데 서브넷 마스크를 이용해서 네트워크를 분리하면 내부 통신이 불가능해집니다.
- 하나의 네트워크에서 2개 이상의 서브넷 마스크를 이용하는 것
- 하나의 라우터에 연결된 네트워크의 대역이 172.16.0.0/16 일때
- 이를 내부에서 172.16.14.0/24 로 분할하고
- 이를 다시 172.16.14.0/27 로 분할해서 사용하는 형태
3) NAT와 PAT
- 개요
- IPv4의 주소가 고갈되는 문제를 해결하기 위해서 먼저 등장한 것은 Classless 할당인데, 낭비되는 주소를 줄일 수 있었지만 근본적인 해결책이 되지는 못함
- 주소 고갈 문제를 해결하기 위해서 IPv5가 나왔는데 표준화 시작 단계에서 폐기됨. 그래서 IPv6로 넘어감
- IPv4에서 IP로 넘어갈 때 IPv4의 수명을 연장시킨 기술 중의 하나가 NAT
- NAT (Network Address Translation)
- 내부와 외부의 IP 주소를 다르게 설정할 수 있도록 하는 기술
- 일반적으로 내부에서는 Private IP를 사용하고 외부에서는 Public IP를 사용
- 적은 수의 Public IP Address를 Private IP Address를 이용해서 여러 호스트가 공유할 수 있도록 해주는 것
- 라우터가 내부 주소를 외부 주소로 변환해서 다른 네트워크로 패킷을 전달할 수 있도록 해주는 것.
- 이때 전체 네트워크에 대해서 하나의 주소만 외부에 광고하도록 NAT를 설정할 수 있는데, 이렇게 되면 내부의 주소를 광고하지 않기 때문에 네트워크 보안을 확보할 수 있다.
- inside address 와 outside address
- inside address : 내부 네트워크 내의 장비를 가리키는 주소
- outside address : 외부 네트워크(인터넷) 내의 장비를 가리키는 주소
- local address 와 global address
- local address : 내부 데이터그램에서 사용하는 주소
- global address : 외부 데이터그램에서 사용하는 주소
- 주소 매핑에 따른 NAT 분류
- static NAT
- 네트워크 관리자가 수동으로 내부 주소와 외부 주소를 일대일로 매핑하는 것.
- 내부 네트워크 장비가 외부 네트워크에 항상 동일한 외부 주소로 표현되어야 할 필요가 있는 경우에 사용
- 수동으로 매핑 정보를 입력 및 관리해야 하고 내부 네트워크에서 IP 주소를 공유할 수 없습니다.
- AWS의 EC2에 탄력적 IP를 적용하는 것이 static NAT
- dynamic NAT
- 내부 IP를 주소 풀에 있는 외부 IP로 자동으로 변환하는 것
- 필요할 때 마다 즉시 생성되고 세션이 완료되면 변환 정보는 버려지고 내부 전역 주소는 다시 풀로 반환됩니다.
- 일반적인 서버 용도로는 사용할 수 없습니다.
- Amazon의 EC2 서비스가 이런 구조
- EC2 서비스는 Public IP를 가지고 이렇게 구현합니다.
- static NAT
- 내부와 외부의 IP 주소를 다르게 설정할 수 있도록 하는 기술
- PAT (Port Address Translation)
: 포트 번호를 달리해서 내부 호스트를 구분하는 것- 하나의 IP 주소를 가지고 여러 개의 다른 IP 주소를 매핑할 수 있음
- NAT Overloading 이라고 하기도 합니다.
- 포트번호는 16bit로 이론적으로 65536개의 주소가 매핑 가능
- 설정
- NAT를 수행하는 라우터는 패킷이 내부 네트워크를 떠날 때 패킷의 출발지 주소를 내부 전역 주소로 변환합니다.
- 또한 외부 네트워크로부터 도착한 패킷의 목적지 IP를 다시 내부 지역 주소로 변환
- 정적 NAT 설정
ip nat inside source static 로컬IP 글로벌IPip nat inside source static 10.1.1.2 192.168.1.2- 내부 인터페이스에 설정
ip nat inside- 외부 인터페이스에 설정
ip nat outside

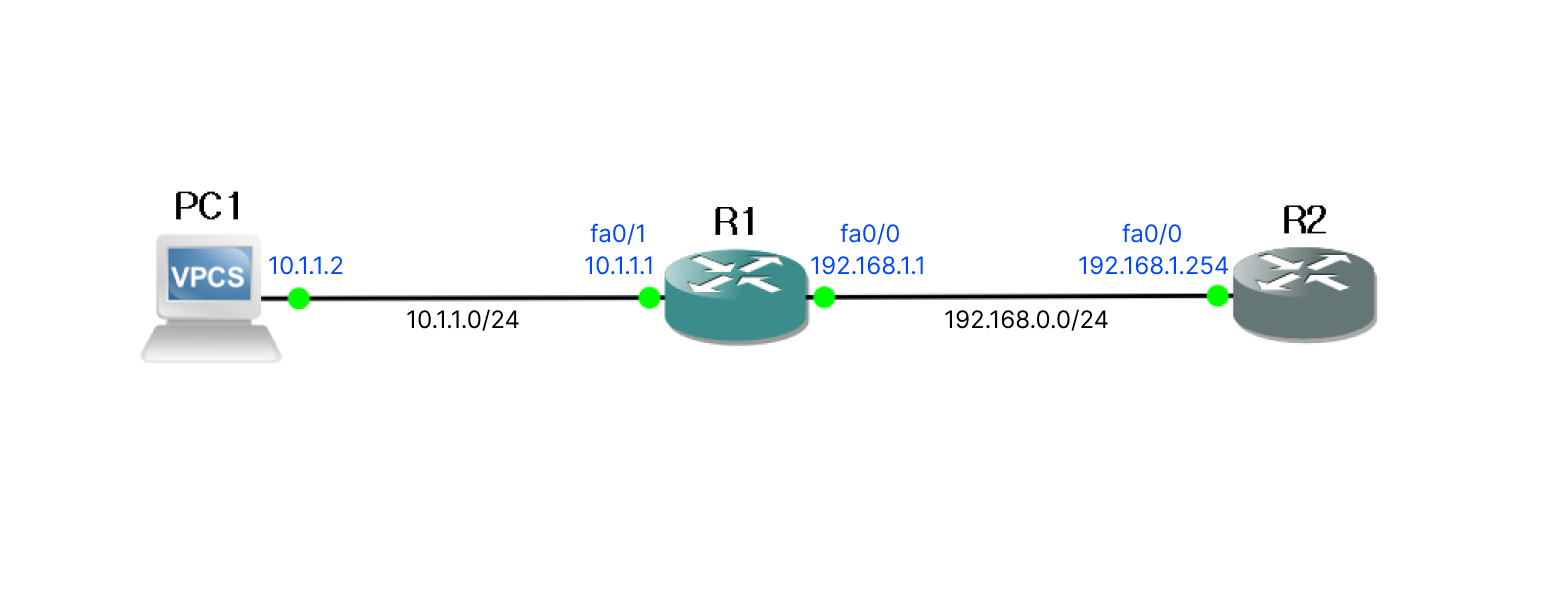

정적 NAT 실습
- 라우터 2개를 배치하고 fa0/0을 연결
- VPCS를 1개 추가 배치하고 첫번째 라우터의 fa0/1과 연결
- R2 라우터 설정
configure terminal interface fa0/0 ip address 192.168.1.254 255.255.255.0 no shutdown exit exit show ip interface brief
-
R1 라우터 설정
configure terminal interface fa0/0 ip address 192.168.1.1 255.255.255.0 no shutdown interface fa0/1 ip address 10.1.1.1 255.255.255.0 no shutdown exit exit show ip interface brief
-

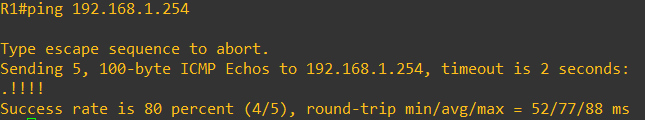

두 라우터의 연결 확인
- R1 라우터에서
ping 192.168.1.254
-
VPCS 설정

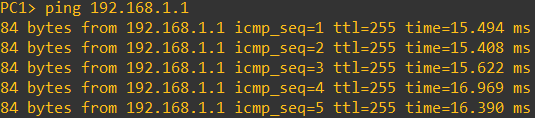

ip 10.1.1.2 /24 10.1.1.1- R1 라우터까지 ping : 성공
ping 192.168.1.1
- R2 라우터까지 ping : 실패
ping 192.168.1.254
-

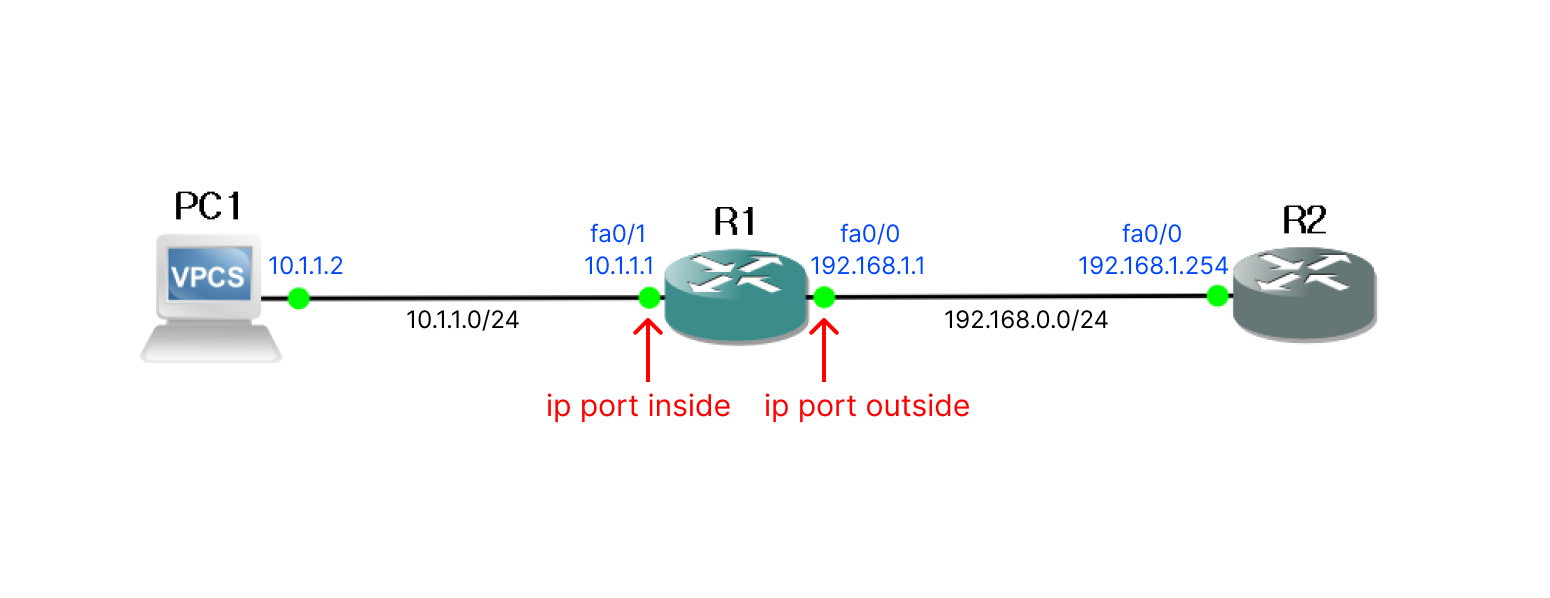

R1에서 정적 NAT 설정
configure terminal ip nat inside source static 10.1.1.2 192.168.1.2 interface fa0/0 ip nat outside interface fa0/1 ip nat inside
-

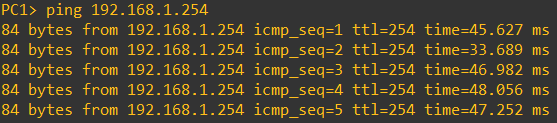

VPCS에서 R2 라우터에 다시 ping
- R1에서 정적 NAT 설정을 통해 10.1.1.2의 내부 주소가 192.168.1.2라는 외부 주소로 변경되어 전달된다.
- 따라서 192.168.0.0/24 의 네트워크 대역에서 통신이 가능
ping 192.168.1.254
- 동적 NAT
- 주소 부족 문제 때문에 수행
- 주소 풀이 필요
- 내부에 호스트 대수에 비해 가지고 있는 IP가 적고 대신에 내부 호스트가 동시에 인터넷을 사용하지 않는 경우 사용
- 과정
- 외부 주소 풀을 생성
ip nat pool 이름 시작IP 종료IP - 내부 주소 풀을 생성
access-list 번호 permit 네트워크대역 와일드마스크 - NAT 활성화
ip nat inside source list ACL번호 pool 이름 - 인터페이스에서 inside와 outside 설정
- 외부 주소 풀을 생성
동적 NAT 실습
-
R1에서 기존 설정 제거
configure terminal no ip nat inside source static 10.1.1.2 192.168.1.2 interface fa0/0 no ip nat outside interface fa0/1 no ip nat inside
-

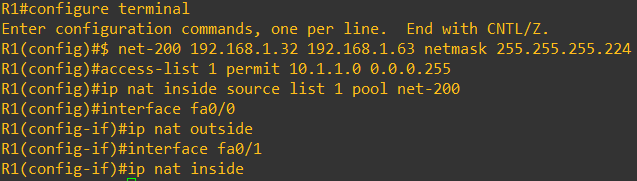

R1에서 설정
-
외부에서 사용할 주소 풀을 생성
configure terminal ip nat pool net-200 192.168.1.32 192.168.1.63 netmask 255.255.255.224 -
대역
192.168.1.32 ~ 192.168.1.63
마지막 8자리 : .00100000 ~ .00111111
따라서 서브넷 마스크의 마지막 8자리 : .11100000
-> 128 + 54 + 32 = 224 -
내부에서 사용할 주소 풀을 생성
access-list 1 permit 10.1.1.0 0.0.0.255 -
주소 pool을 만들지 않고 바로 적용
ip nat inside source list 3 interface fa0/0 overload -
인터페이스 설정
interface fa0/0 ip nat outside interface fa0/1 ip nat inside
-

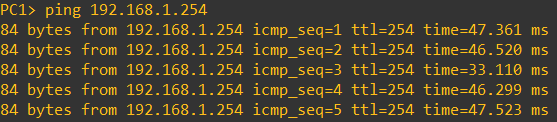

VPCS에서 R2 라우터에 다시 ping
- R1에서 정적 NAT 설정을 통해 10.1.1.2의 내부 주소가 외부 주소 풀의 IP로 변경되어 전달된다.
- 따라서 192.168.0.0/24 의 네트워크 대역에서 통신이 가능
ping 192.168.1.254
-
- PAT : 포트 변환
- 동적 NAT가 주소 부족 문제를 많이 해결하기는 했지만 완전하지는 않습니다.
- IP 변환을 하지 않고 특정 포트를 매핑해서 외부로 나가는 것이 PAT
- IP 주소는 동일하고 포트 번호만 다르기 때문에 NAT Overload 라고도 합니다.
- 2가지 방법으로 설정 가능
- 동적 NAT와 동일하게 설정
- ip nat inside source list 명령 끝에 overload 를 추가해서 설정
- 라우터의 외부 인터페이스를 이용해서 설정 가능
- 동적 NAT와 동일하게 설정
PAT 실습 : 별도의 IP를 가지고 설정
-
R1에서 설정
-
외부에서 사용할 주소 풀을 생성
configure terminal ip nat pool net-100 192.168.1.64 192.168.1.95 netmask 255.255.255.224 -
내부에서 사용할 주소 풀을 생성
access-list 2 permit 10.1.1.0 0.0.0.255 -
연결
ip nat inside source list 2 pool net-100 overload -
인터페이스 설정
interface fa0/0 ip nat outside interface fa0/1 ip nat inside
-
-
VPC에서 다시 ping을 수행
ping 192.168.1.254 -

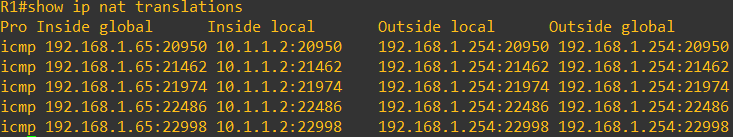

R1에서 주소 변환 확인
show ip nat translations
PAT 실습 : 외부 인터페이스의 IP 1개를 가지고 설정
- ACL 작성
access-list 번호 {permit | deny} 네트워크주소 와일드카드마스크access-list 3 permit 10.1.1.0 0.0.0.255 - 주소 pool을 만들지 않고 바로 적용
ip nat inside source list ACL번호 interface 인터페이스이름 overloadip nat inside source list 3 interface fa0/0 overload - 인터페이스에 inside와 outside 적용
interface fa0/0 ip nat outside interface fa0/1 ip nat inside - VPC에서 다시 ping을 수행

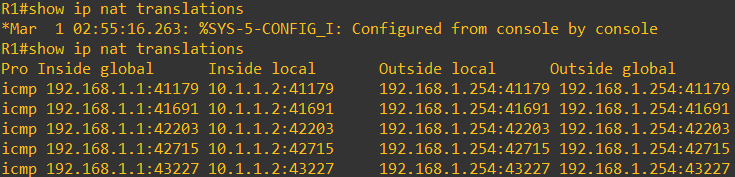

ping 192.168.1.254 - R1에서 주소 변환 확인
show ip nat translations
