EKS Storage & Node 관리

📌 스토리지 이해

• 상태 저장 애플리케이션을 실행할 때, 영구 스토리지가 없으면 데이터는 POD 또는 컨테이너의 수명 주기에 연결됩니다. 포드가 충돌하거나 종료되면 데이터는 손실됩니다.(Stateless)
• 데이터베이스(파드)처럼 데이터 보존이 필요 == 상태가 있는(Stateful) 애플리케이션
  : PV & PVC
  → 로컬 볼륨(hostPath) ⇒ 퍼시스턴트 볼륨(Persistent Volume, PV) - 어느 노드에서도 연결하여 사용 가능, 예시) NFS, AWS EBS, Ceph 등

• POD 가 생성될 때 자동으로 볼륨을 마운트하여 파드에 연결하는 기능을 동적 프로비저닝(Dynamic Provisioning)이라고 함

• 퍼시스턴트 볼륨의 사용이 끝났을 때 해당 볼륨은 어떻게 초기화할 것인지 별도로 설정할 수 있는데, 쿠버네티스는 이를 Reclaim Policy 라고 부릅니다.
• Reclaim Policy 에는 크게 Retain(보존), Delete(삭제, 즉 EBS 볼륨도 삭제됨), Recycle 방식이 있습니다.
  출처 : https://aws.amazon.com/ko/blogs/tech/persistent-storage-for-kubernetes/

📌 AWS EBS Controller

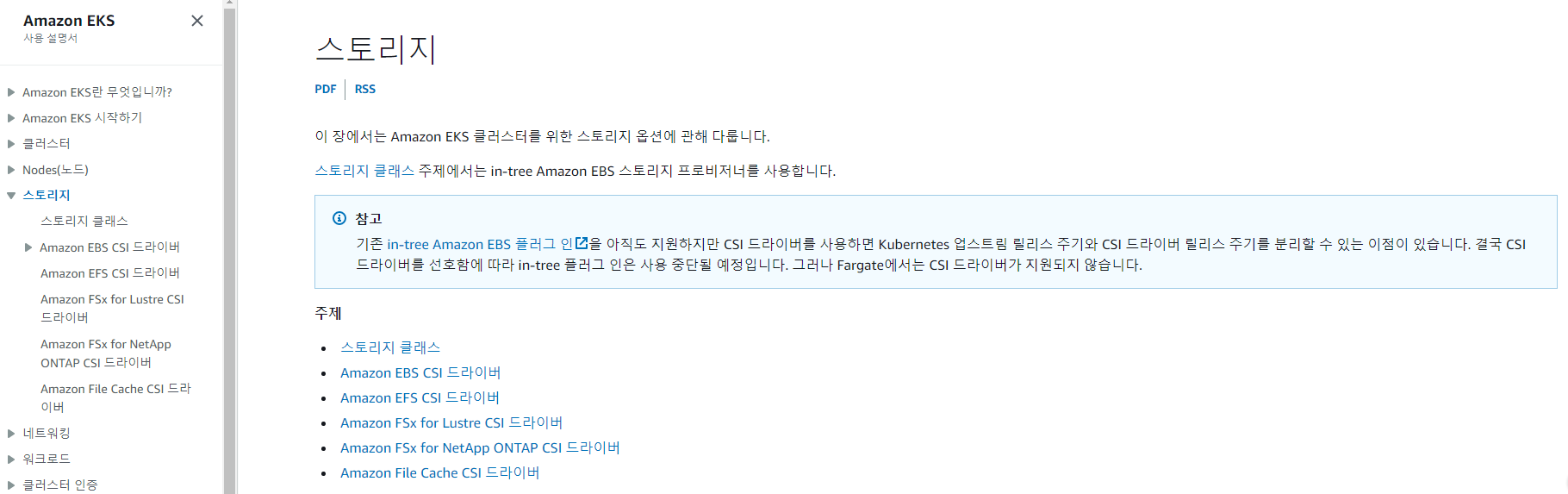

• EKS CSI는 EBS, EFS, FSx등의 CSI를 제공합니다.
• Amazon EBS CSI(Container Storage Interface) 드라이버에서는 EKS 클러스터가 영구 볼륨을 위해 Amazon EBS 볼륨의 수명 주기를 관리할 수 있게 합니다.

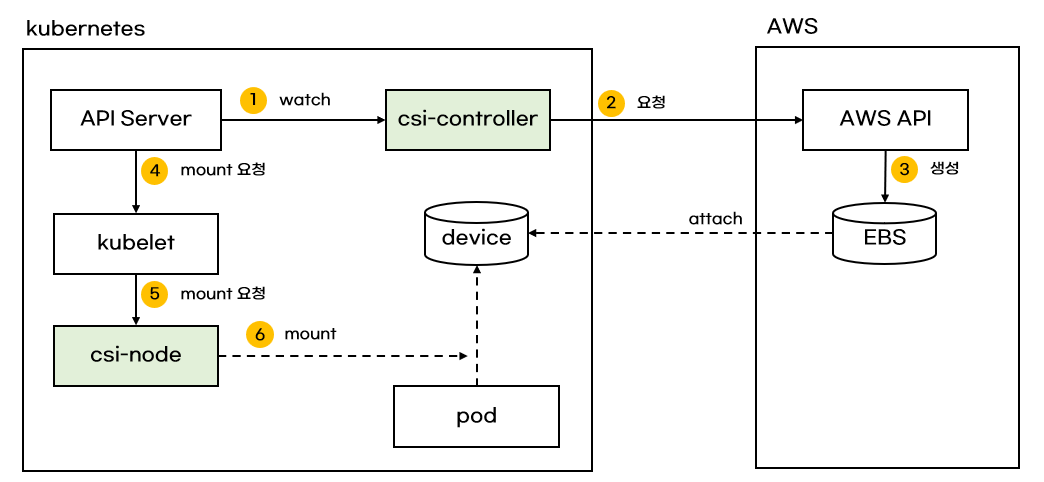

• AWS CSI 드라이버는 크게 2개 구성요소가 있습니다.
  • AWS API를 호출하면서 AWS 스토리지를 관리하는 CSI-Controller
  • kubelet과 상호작용하면서 AWS스토리지를 pod에 마운트하는 CSI-Node

    출처 : https://malwareanalysis.tistory.com/598

📌 실습

EFS 확인(bastion ec2에서)

efs파일시스템을 통하여 pod가 efs를 저장소로 사용할 수 있을지 확인할 예정

LB controller와 externalDNS를 설치 , kube-ops-view 설치

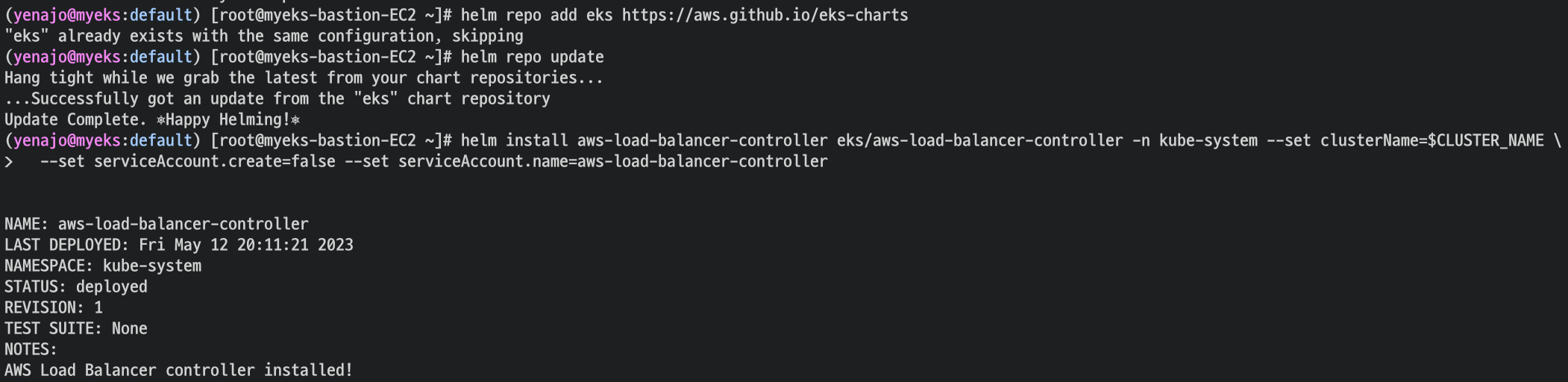

LB controller

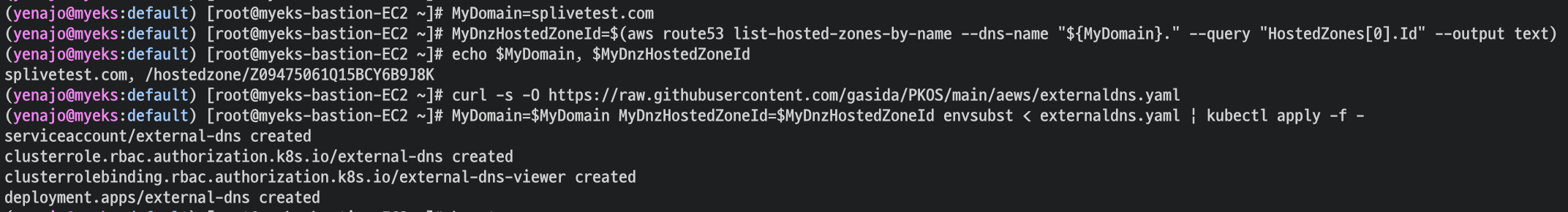

externalDNS

coreDNS pod가 생긴 것을 확인 가능

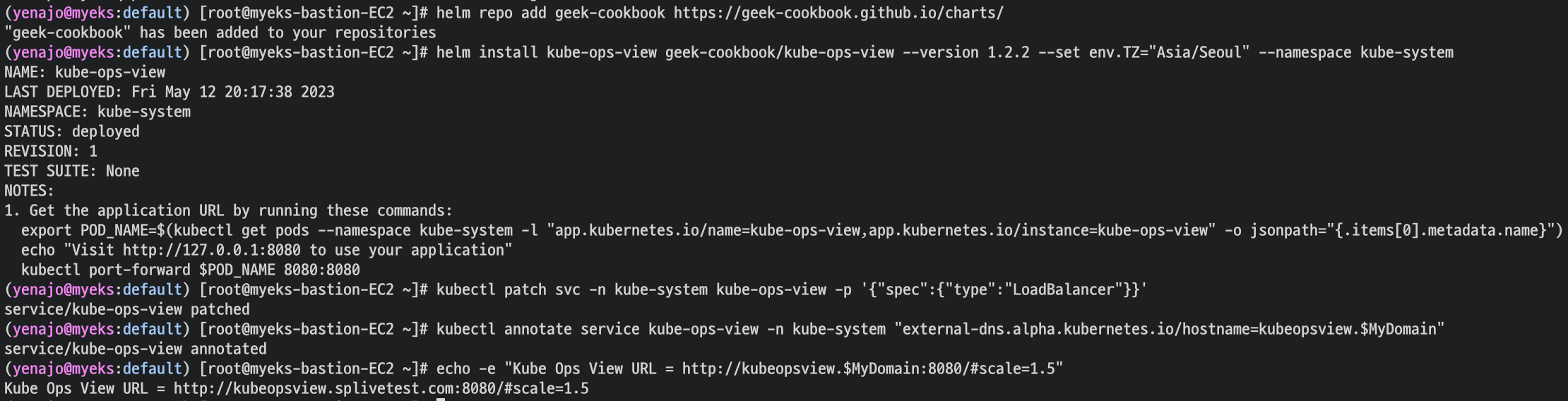

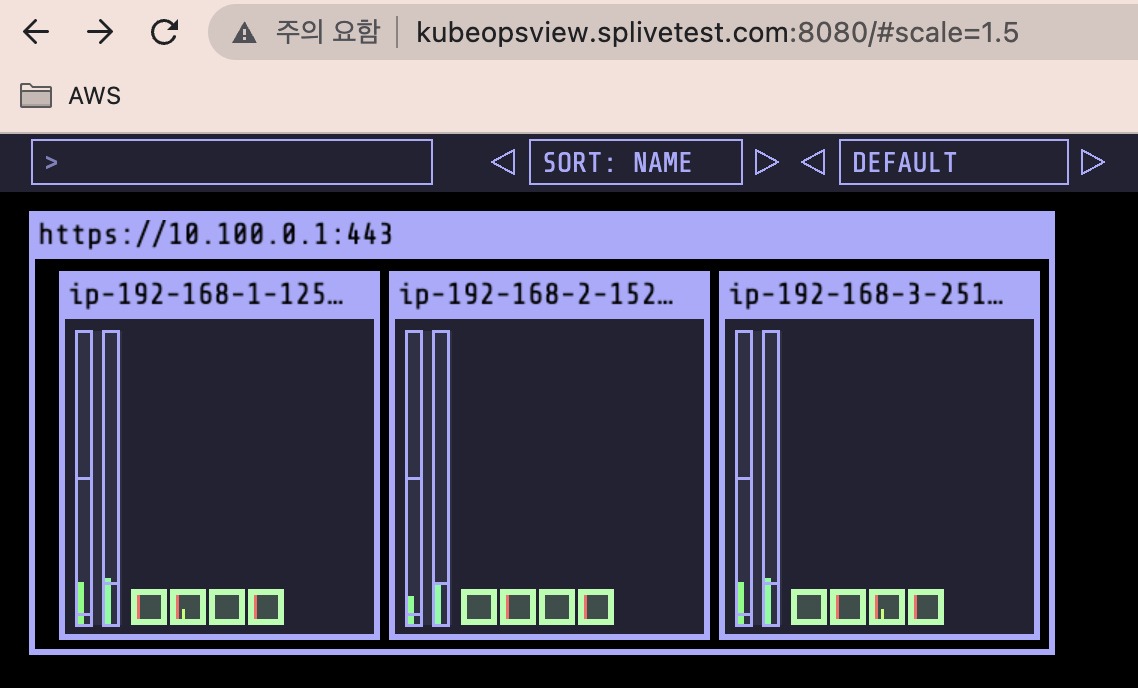

kube-ops-view

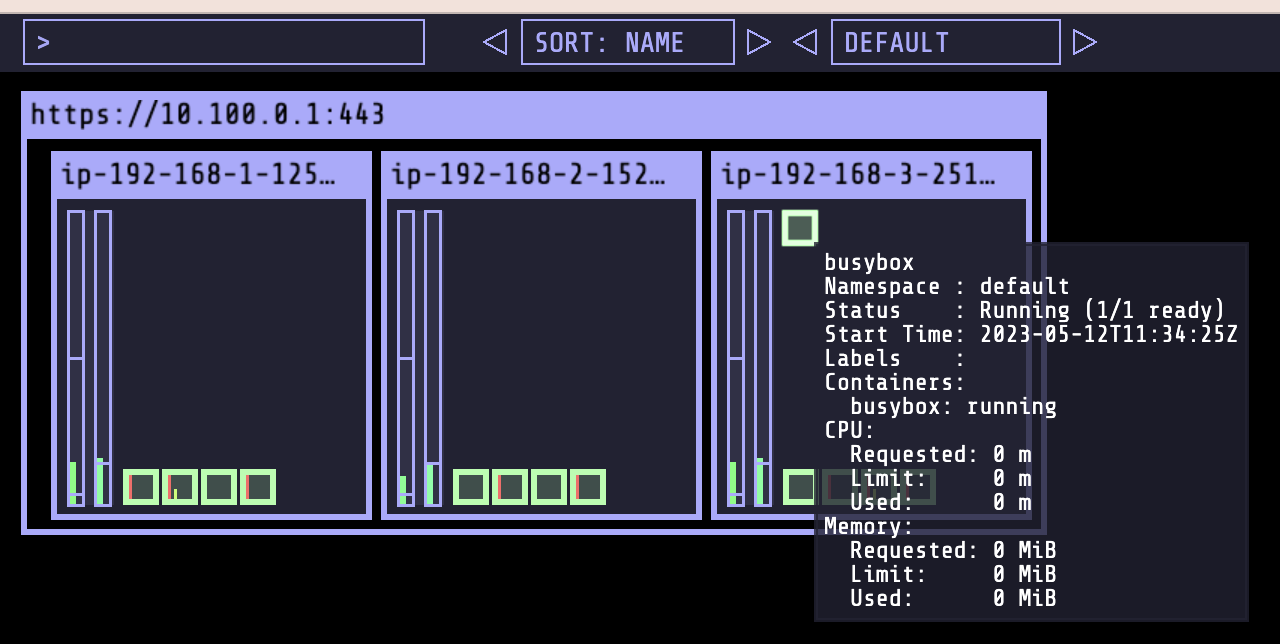

워커노드에 할당된 pod들을 kube-ops-view를 통하여 확인할 수 있다.
pod에 마우스를 가져다 대면 cpu, label등 정보를 확인 할 수 있다

IRSA 확인

irsa-lb.yaml파일의 내용을 eks클러스터 만들 때 iam아래에 추가하여 lb에 irsa가 들어왔다 편리!

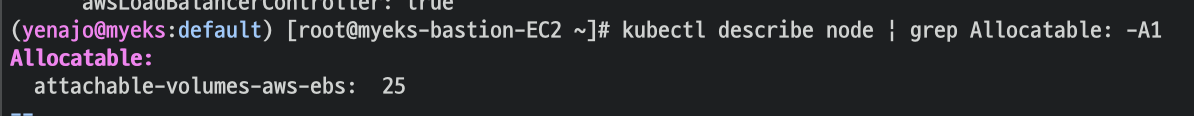

Node-specific Volume Limits

aws ebs같은 경우, 한 워커 노드 당 붙일 수 있는 볼륨의 최대 max갯수

임시 file system 사용

POD 배포

pod의 정보를 확인 후 pod를 삭제해본다.
이전 기록이 보존 되어 있나?

남아있지 않다 ㅠ_ㅠ..
중요한 pod라고 가정했을 경우는 장애,,!
❗️pod의 lifecycle과 함께 임시 파일시스템은 삭제된다❗️

호스트 Path 를 사용하는 PV/PVC : local-path-provisioner 스트리지 클래스 배포

특징 : 빠름

pvc 배포 후 확인

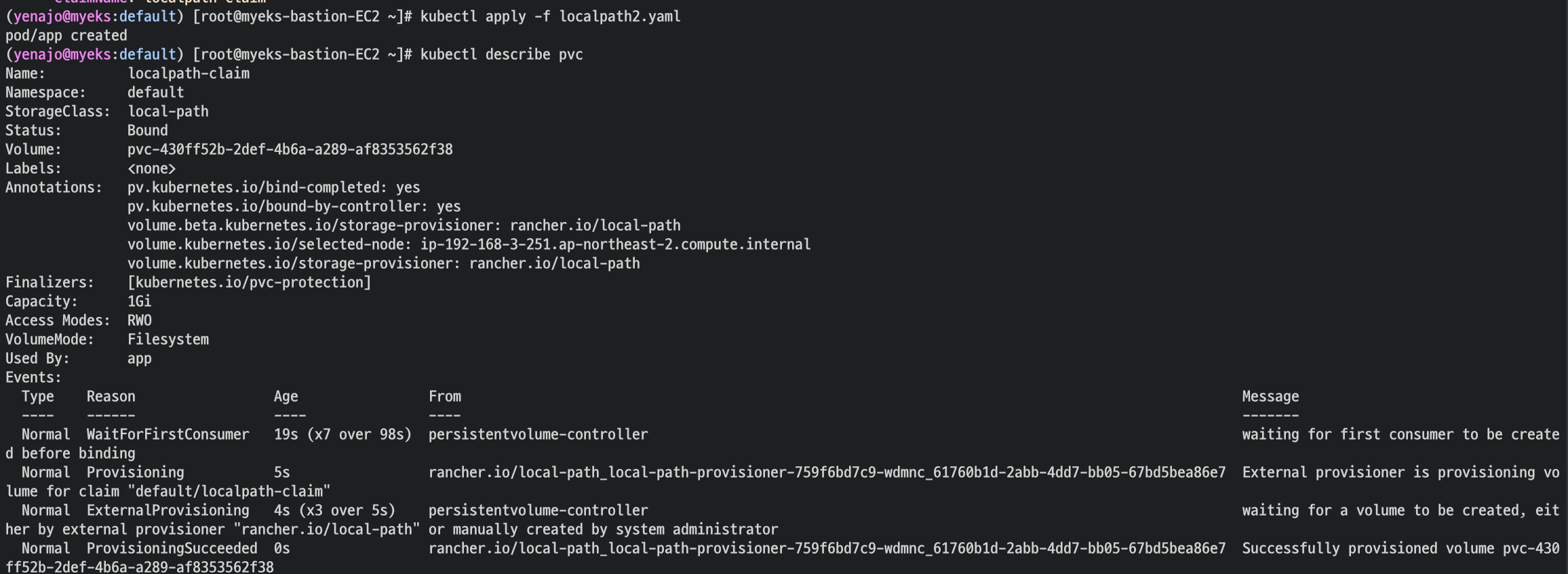

POD 생성 후 pvc 상태 확인

bound 된 것을 확인 가능하다

3번 노드에 배포되어있는것을 확인 가능

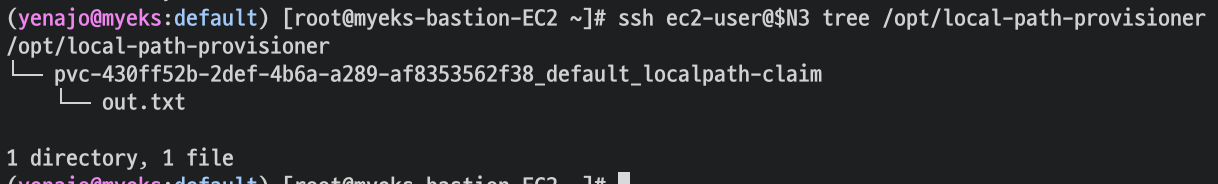

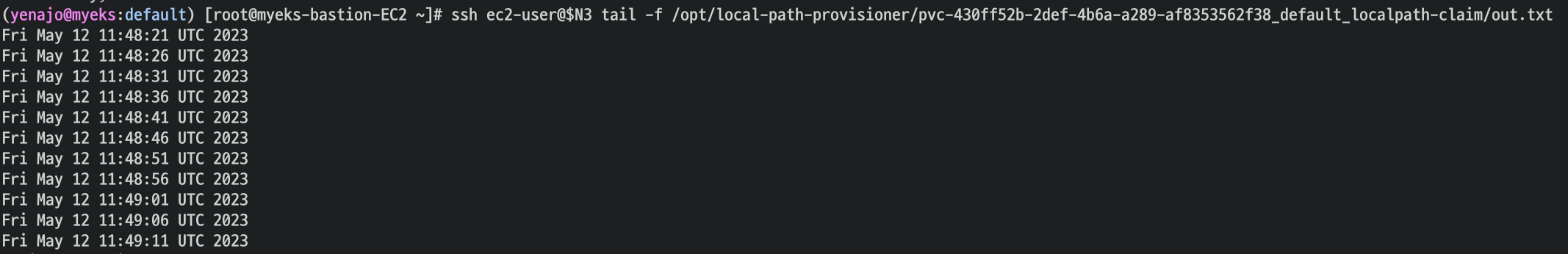

pod에서 확인하지 않아도 워커노드 자체의 경로에서 같은 output을 확인 가능하다

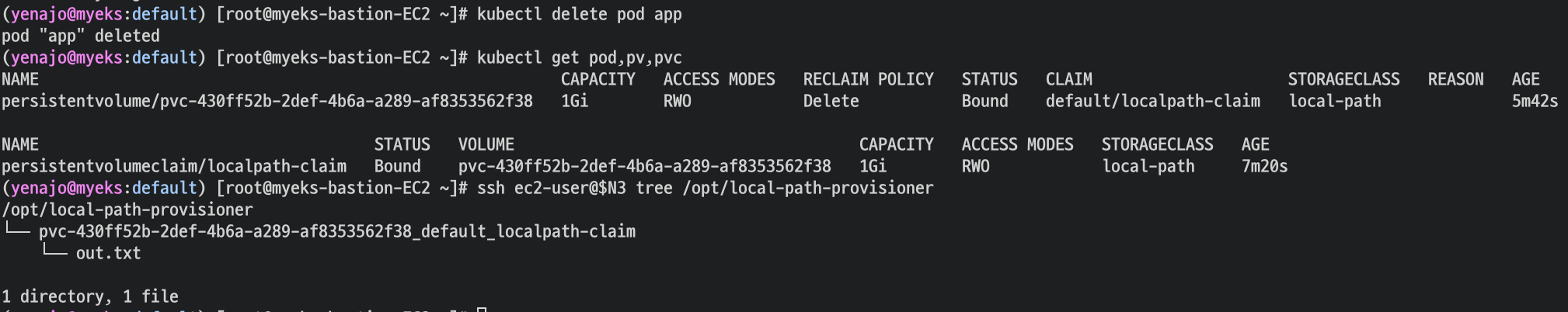

POD 삭제 후 pv, pvc 확인

pod는 삭제되었지만 pv, pvc는 살아있다.

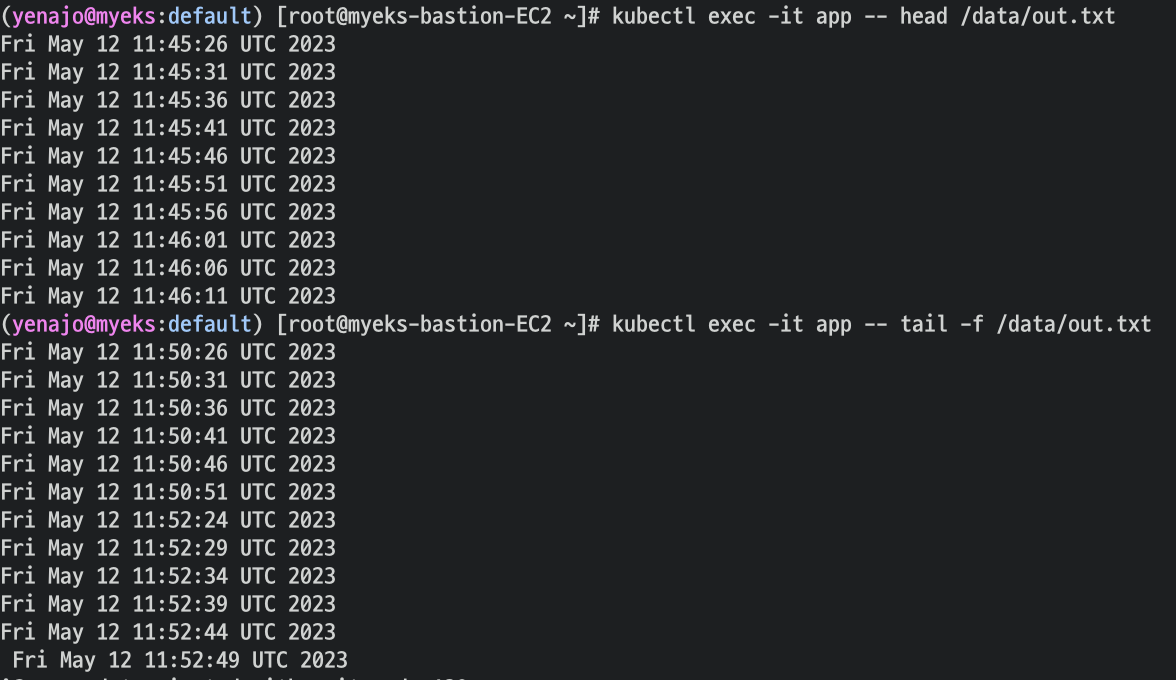

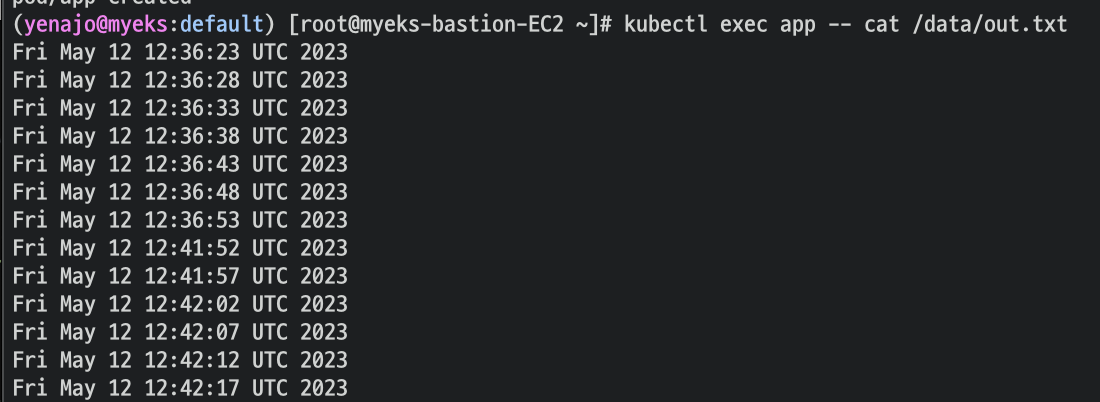

POD 재 생성 후 내용이 남아있는지 확인

데이터가 남아있다

AWS EBS Controller

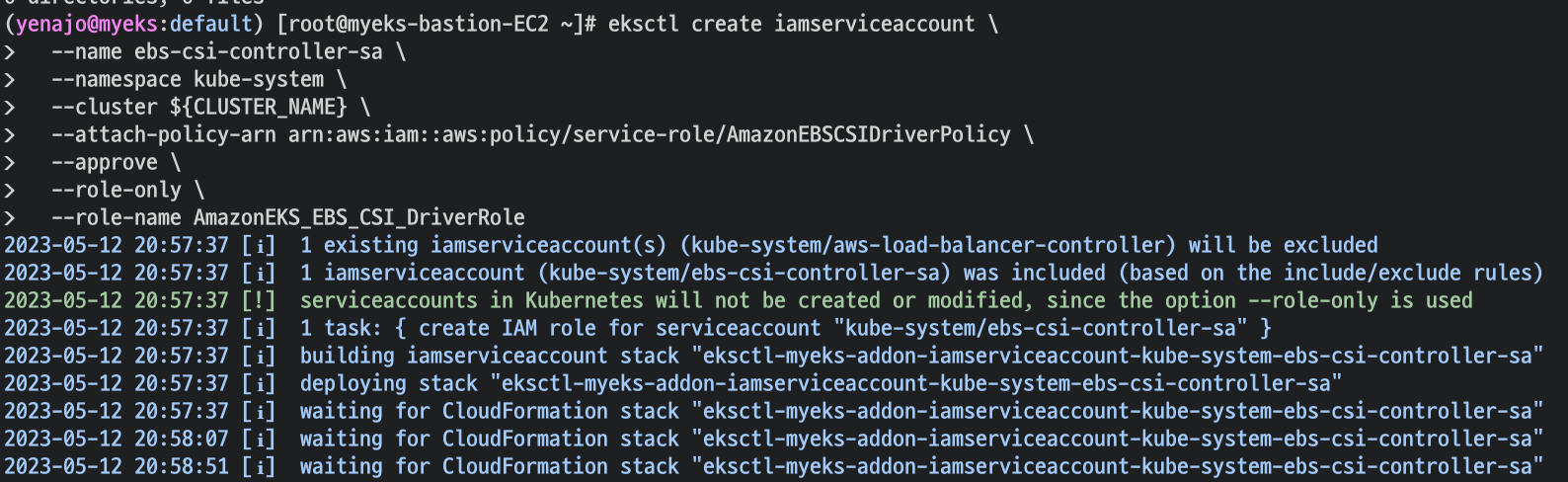

IRSA 설정

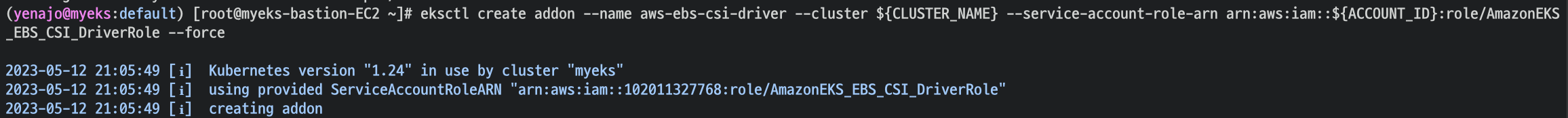

Amazon EBS CSI driver addon 추가

pod에 container 6개임

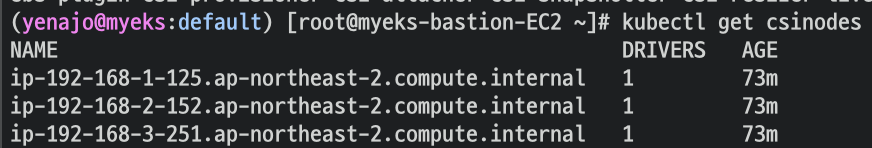

CNI NODE 확인

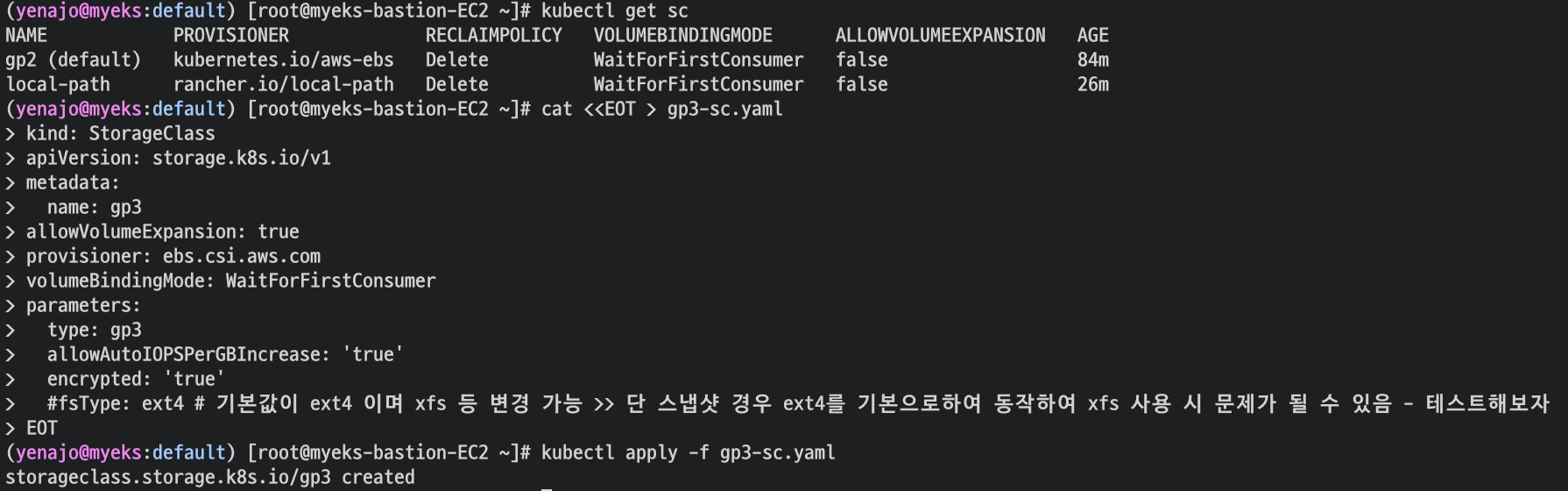

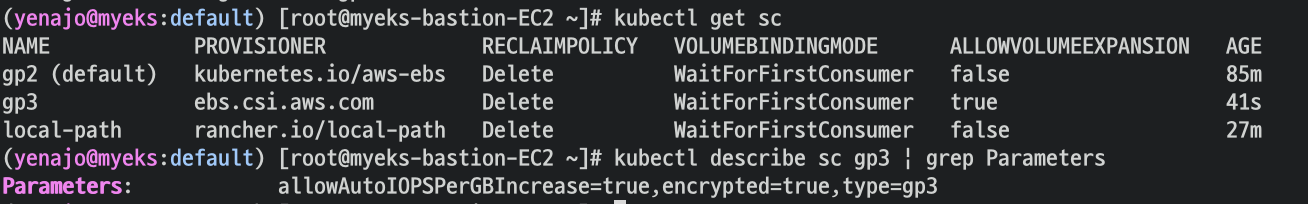

GP3스토리지 생성

PVC/PV 파드 테스트

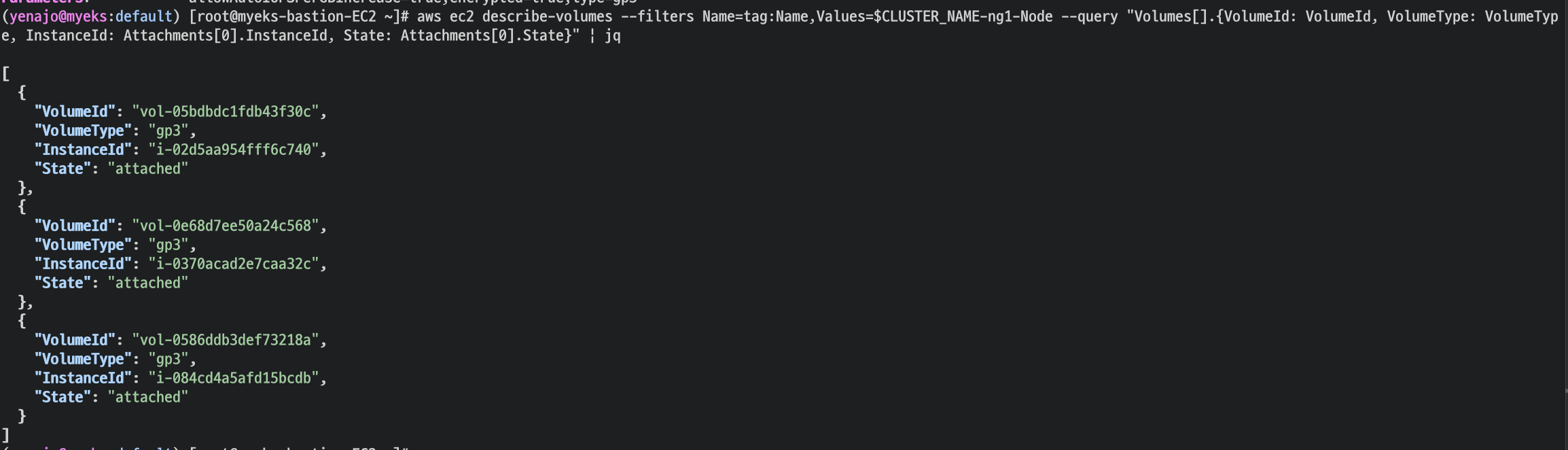

3개의 gp3 ebs가 있는 것을 확인 가능

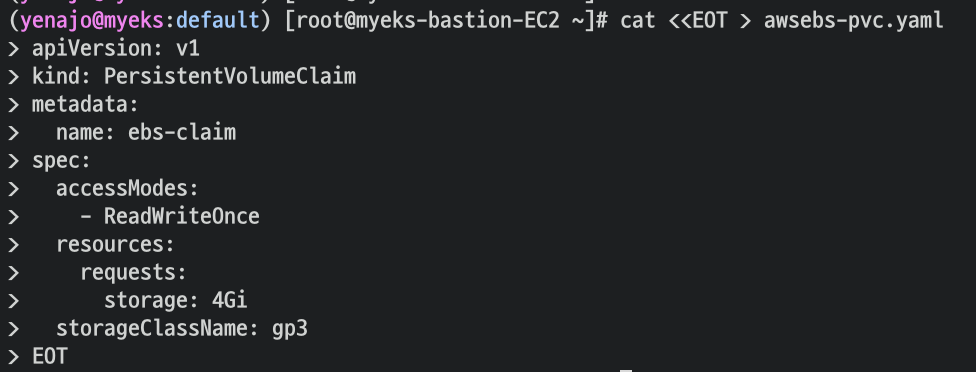

PVC 생성

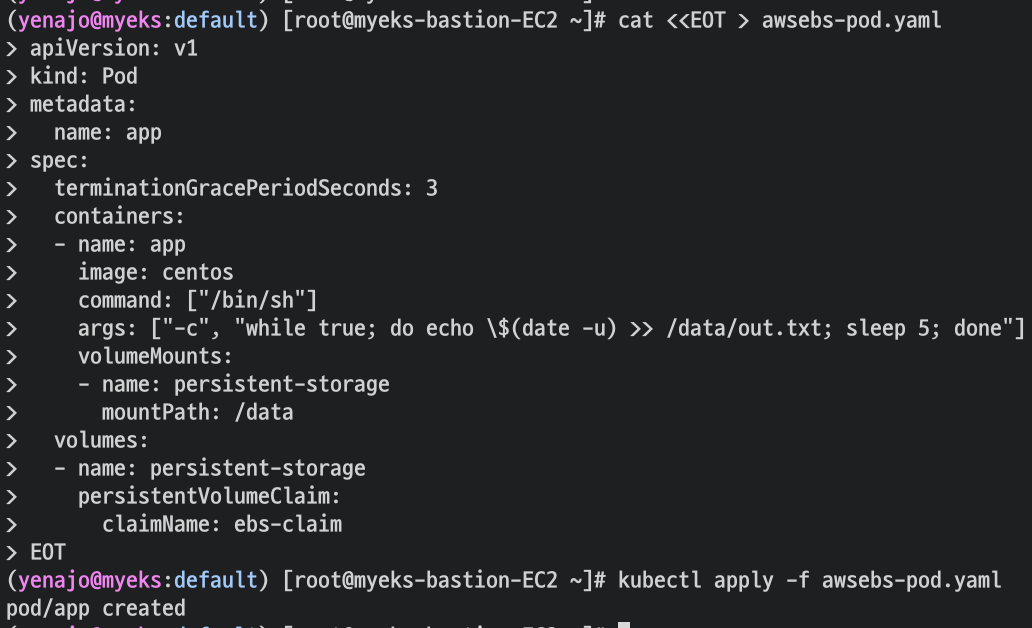

POD 생성

pod가 생성되었는데 ebs가 생성이 된다..!

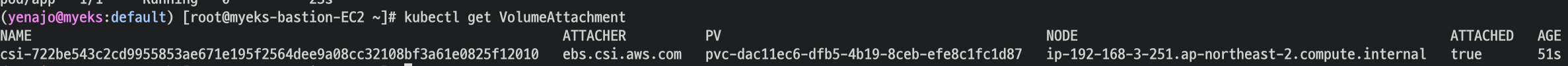

노드에 배포된 pod가 저 volume을 사용하는것임

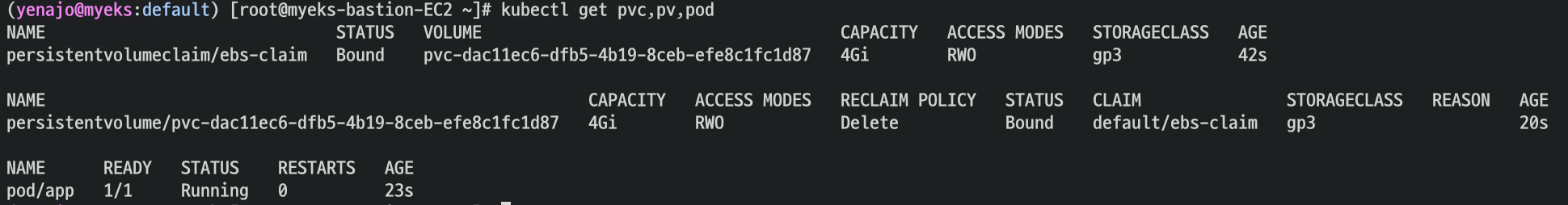

pv,pvc,pod 확인

# PV 상세 확인 : nodeAffinity 내용의 의미는?

kubectl get pv -o yaml | yh
...
    nodeAffinity:
      required:
        nodeSelectorTerms:
        - matchExpressions:
          - key: topology.ebs.csi.aws.com/zone
            operator: In
            values:
            - ap-northeast-2b
...

저 어피니티에 배포하세요 라고 지정해주는 것

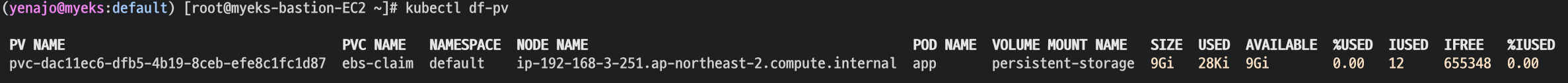

kubectl df-pv 명령어

pod의 볼륨 정보 확인할 때 유용한 명령어 입니다 기억해둘것

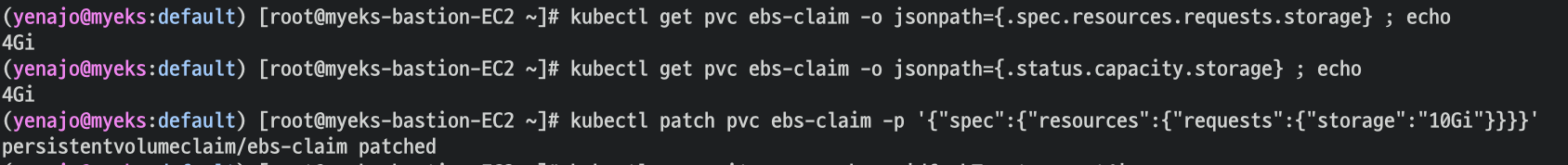

볼륨 증가

온라인에서 pod 중지 없이 용량 증가시키기
늘릴수는 있어도 줄일수는 없다

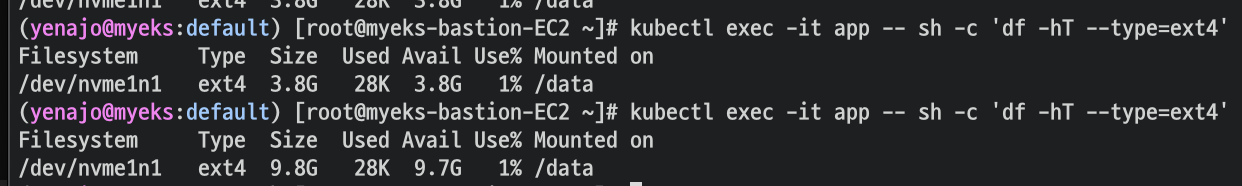

현재 pv 의 이름을 기준하여 4G > 10G 로 증가

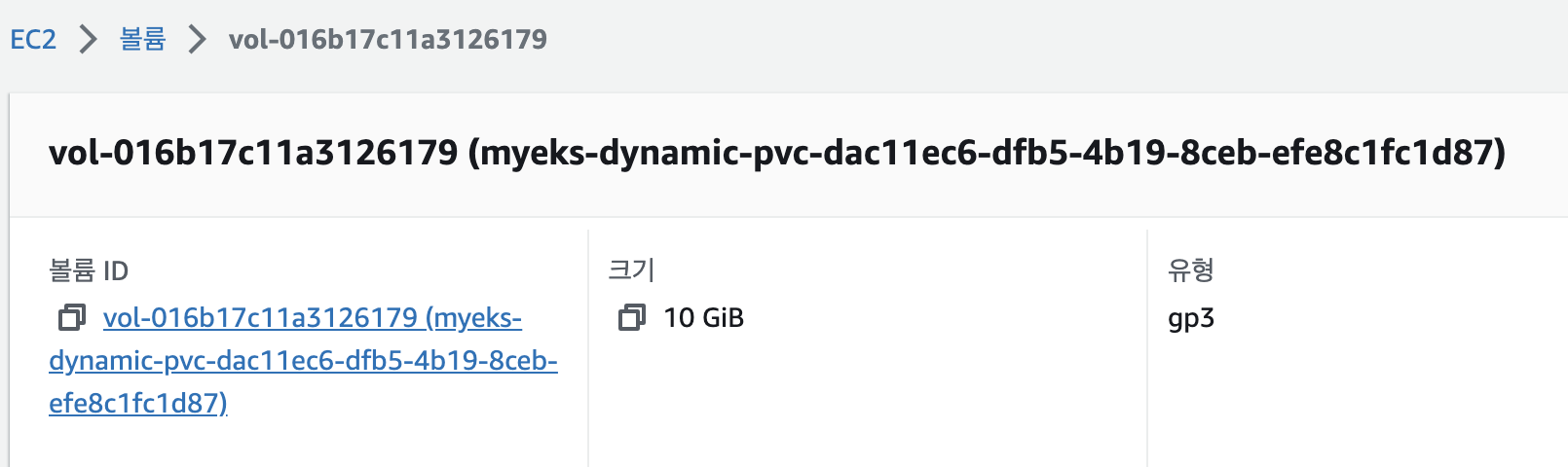

증가완료

AWS Volume SnapShots Controller

pod가 쓰는 pv가 너무 중요해..!? -> 스냅샷 뜨자

설치 및 확인

# Install Snapshot CRDs
curl -s -O https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshots.yaml
curl -s -O https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshotclasses.yaml
curl -s -O https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshotcontents.yaml
kubectl apply -f snapshot.storage.k8s.io_volumesnapshots.yaml,snapshot.storage.k8s.io_volumesnapshotclasses.yaml,snapshot.storage.k8s.io_volumesnapshotcontents.yaml

# Install Common Snapshot Controller
curl -s -O https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/deploy/kubernetes/snapshot-controller/rbac-snapshot-controller.yaml
curl -s -O https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/deploy/kubernetes/snapshot-controller/setup-snapshot-controller.yaml
kubectl apply -f rbac-snapshot-controller.yaml,setup-snapshot-controller.yaml

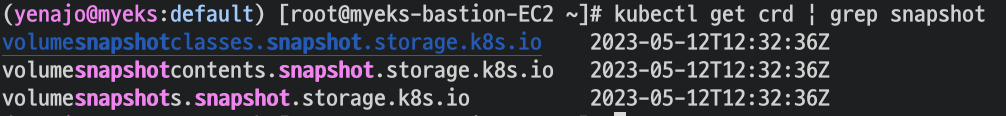

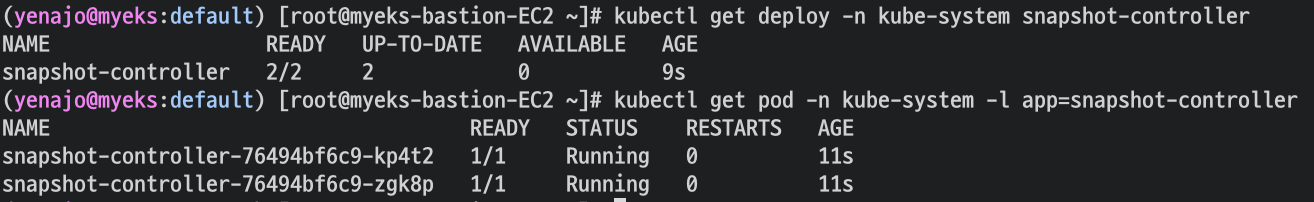

확인

# Install Snapshotclass
curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-ebs-csi-driver/master/examples/kubernetes/snapshot/manifests/classes/snapshotclass.yaml
kubectl apply -f snapshotclass.yaml
kubectl get vsclass # 혹은 volumesnapshotclasses

테스트 pod, pv, pvc 생성

curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/3/ebs-volume-snapshot.yaml
cat ebs-volume-snapshot.yaml | yh
kubectl apply -f ebs-volume-snapshot.yaml

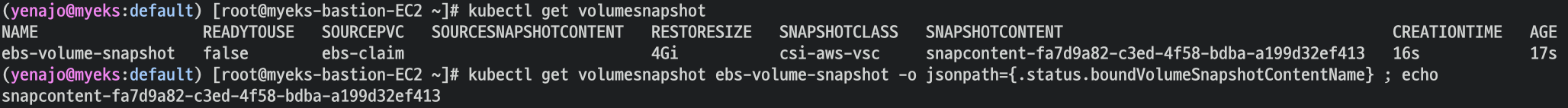

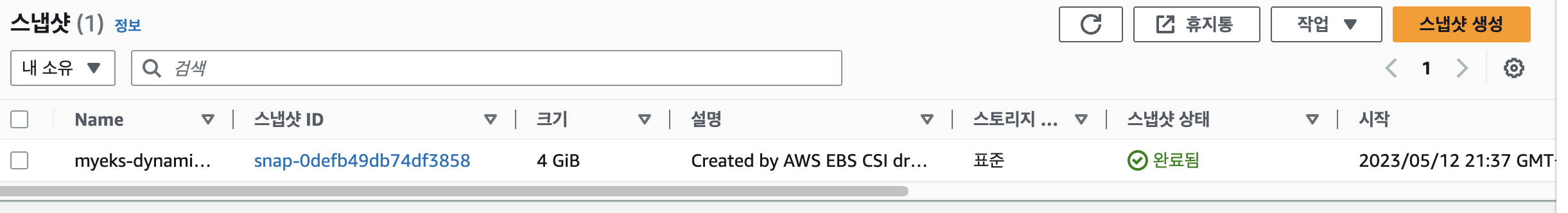

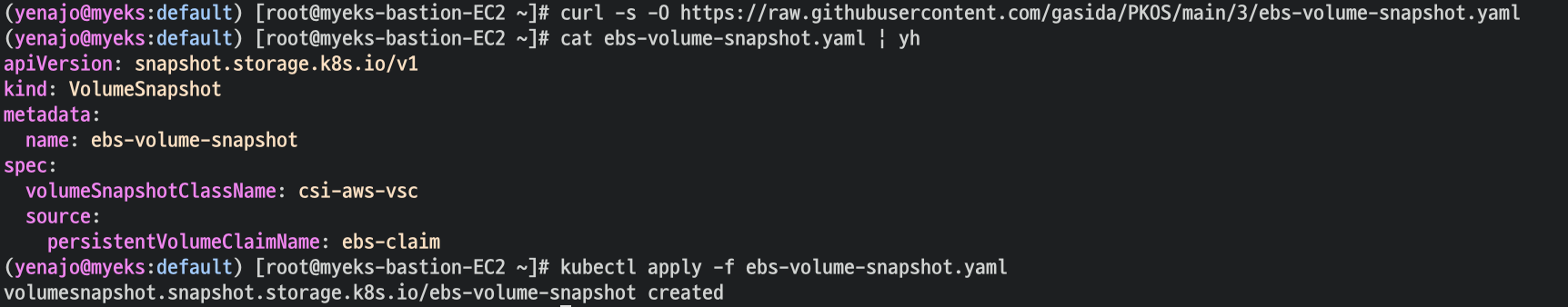

볼륨 스냅샷 생성

강제로 app & pvc 삭제 (장애)

kubectl delete pod app && kubectl delete pvc ebs-claim

없음..

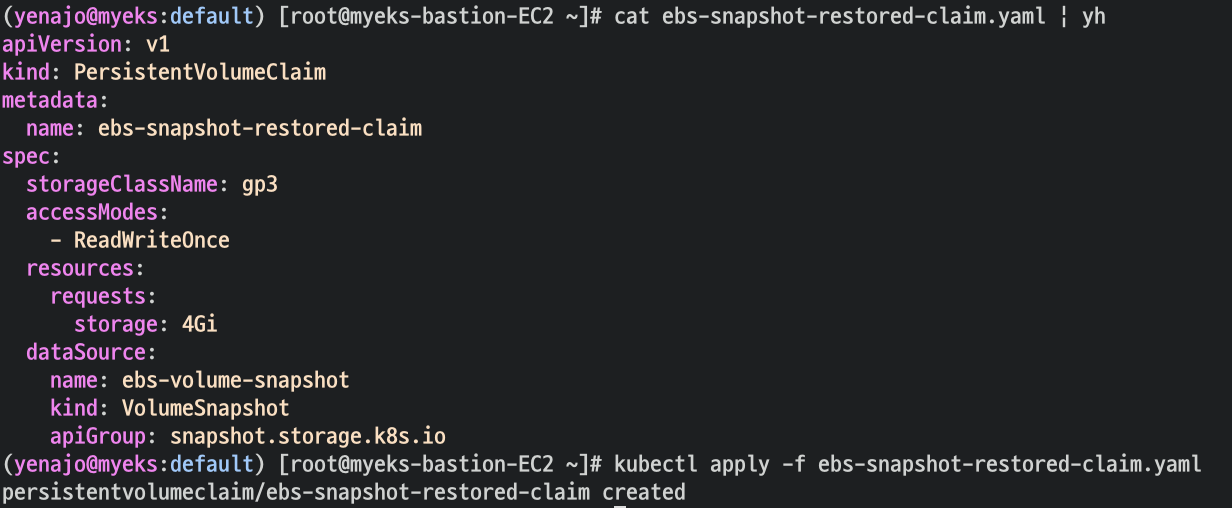

pvc 생성

cat <<EOT > ebs-snapshot-restored-claim.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-snapshot-restored-claim
spec:
  storageClassName: gp3
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 4Gi
  dataSource:
    name: ebs-volume-snapshot
    kind: VolumeSnapshot
    apiGroup: snapshot.storage.k8s.io
EOT
cat ebs-snapshot-restored-claim.yaml | yh
kubectl apply -f ebs-snapshot-restored-claim.yaml

확인

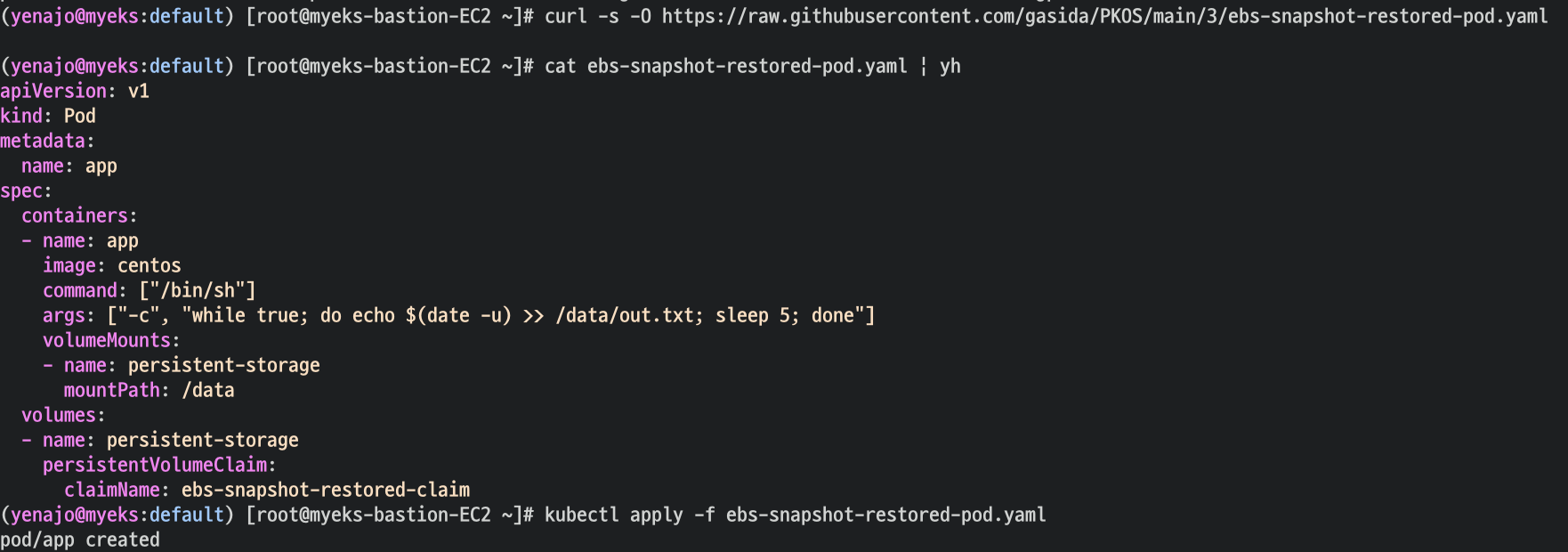

pod 생성

curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/3/ebs-snapshot-restored-pod.yaml
cat ebs-snapshot-restored-pod.yaml | yh
kubectl apply -f ebs-snapshot-restored-pod.yaml

내용이 남아있나? -> 남아있다! 장애복구완료!

AWS EFS Controller

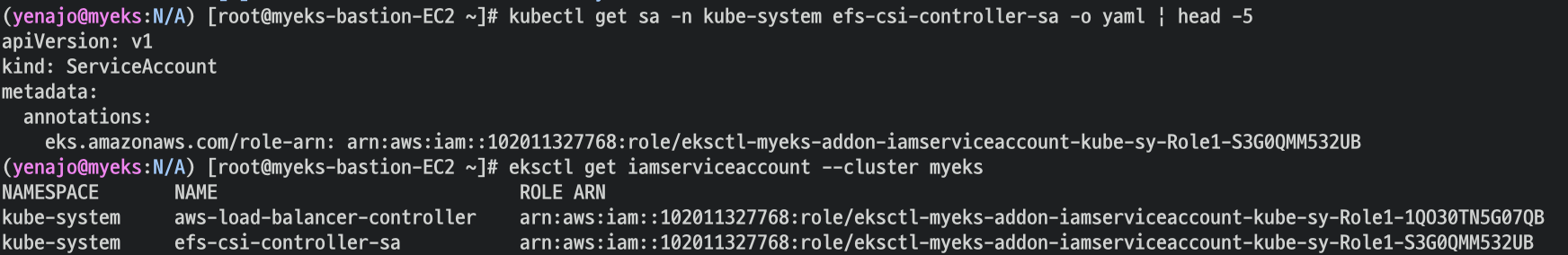

IRSA 설정

efs는 고객관리형 IRSA를 쓴다. EBS는 aws 제공 정책을 쓰는데 이 점이 다름

EFS Controller 설치

helm repo add aws-efs-csi-driver https://kubernetes-sigs.github.io/aws-efs-csi-driver/
helm repo update
helm upgrade -i aws-efs-csi-driver aws-efs-csi-driver/aws-efs-csi-driver \
    --namespace kube-system \
    --set image.repository=602401143452.dkr.ecr.${AWS_DEFAULT_REGION}.amazonaws.com/eks/aws-efs-csi-driver \
    --set controller.serviceAccount.create=false \
    --set controller.serviceAccount.name=efs-csi-controller-sa

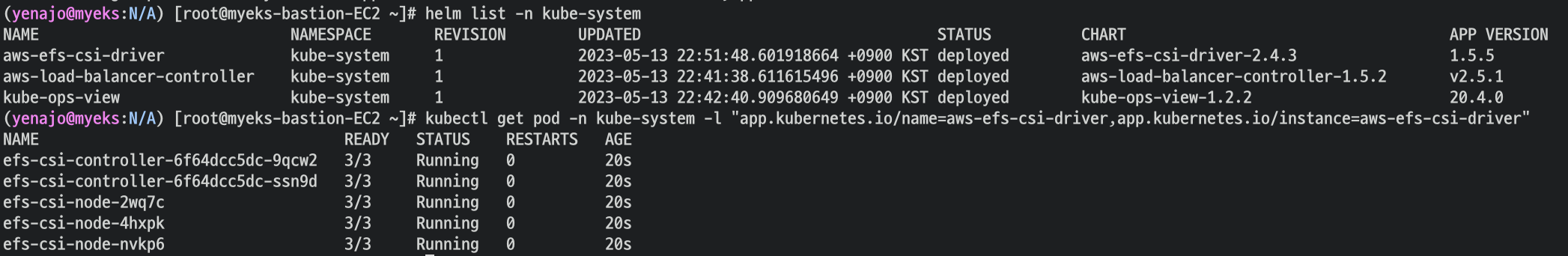

확인

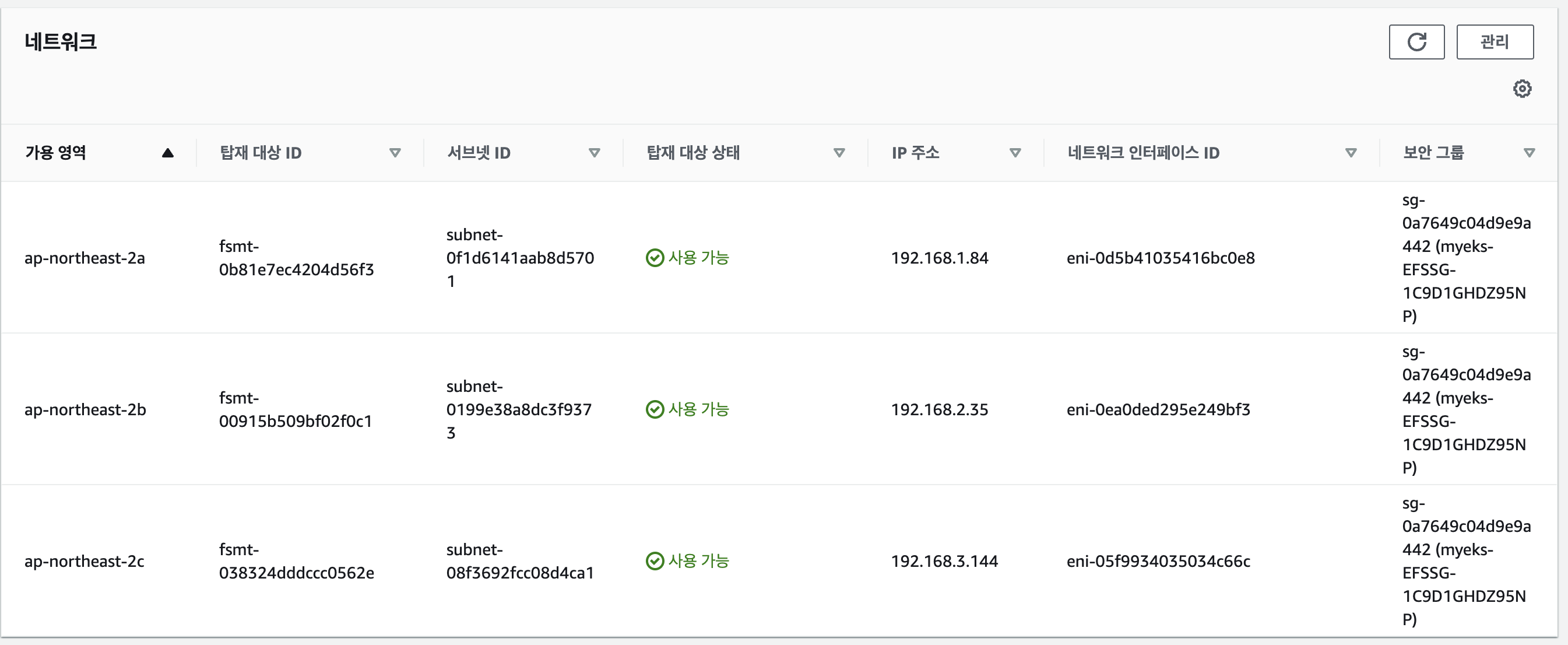

AWS → EFS → 파일 시스템 : 네트워크 → 탑재 대상 ID 확인

EFS 파일시스템을 다수의 파드가 사용하게 설정 : Add empty StorageClasses from static example

실습코드 clone

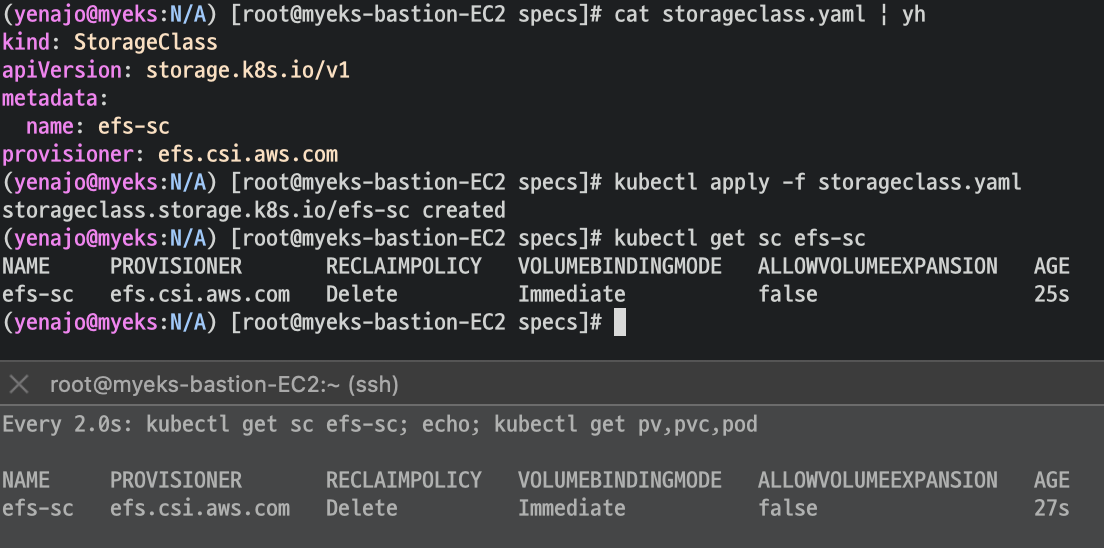

EFS 스토리지클래스 생성 및 확인

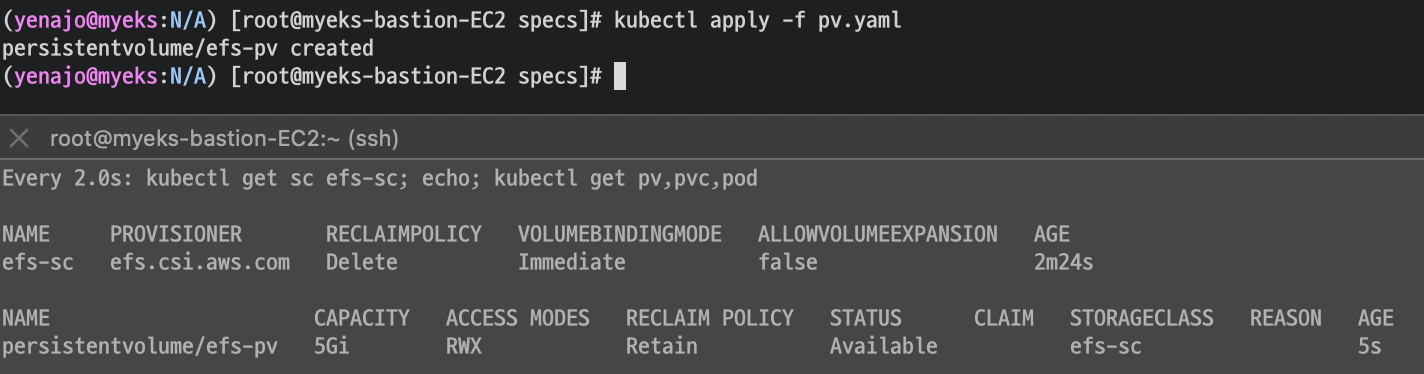

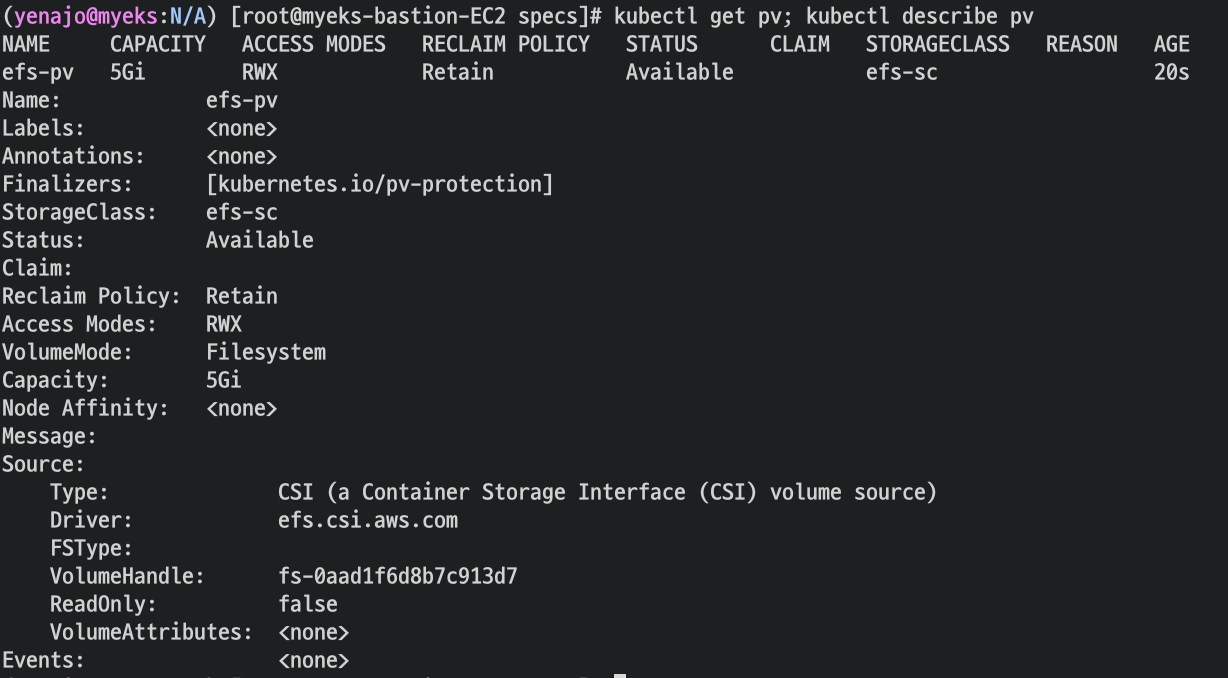

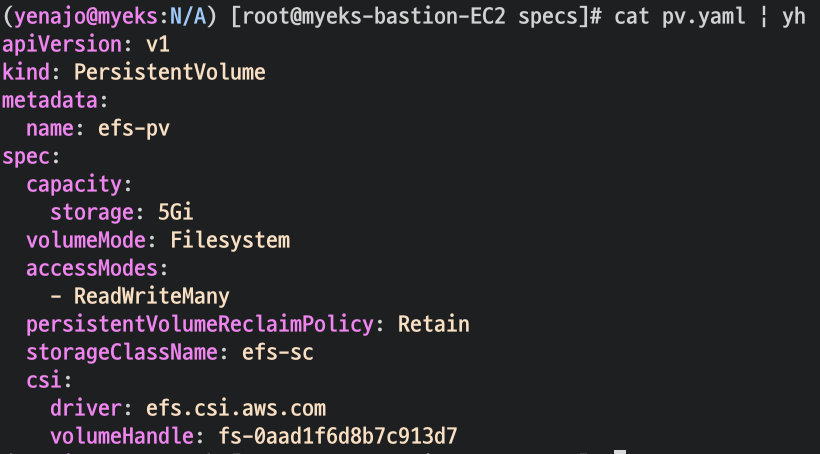

PV 생성 및 확인 : volumeHandle을 자신의 EFS 파일시스템ID로 변경

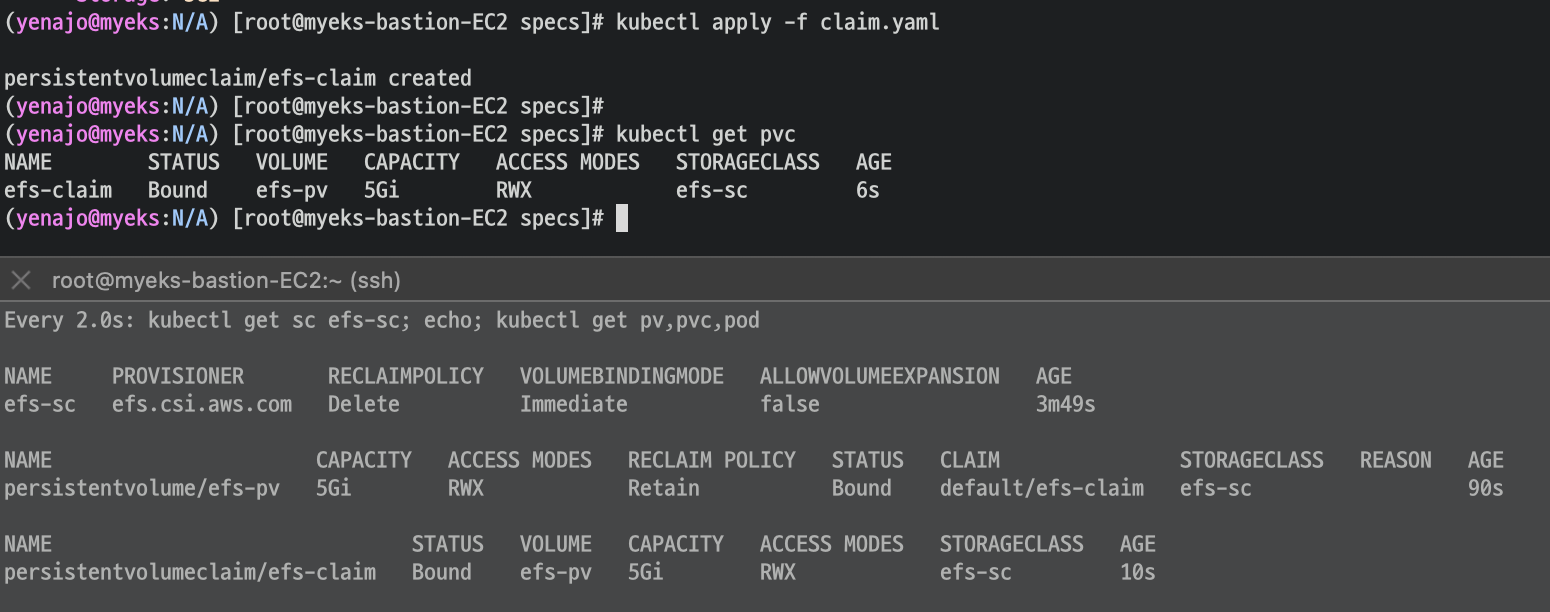

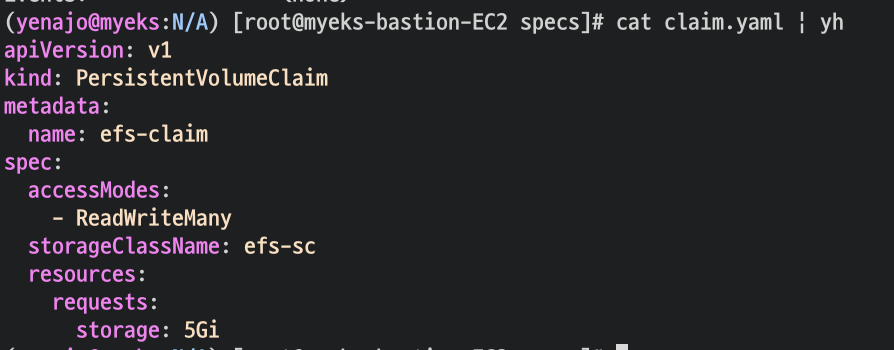

PVC 생성 및 확인

여기에서 accessModes 가 ReadWriteMany인 이유는 여러곳에서 사용이 가능해서이다.

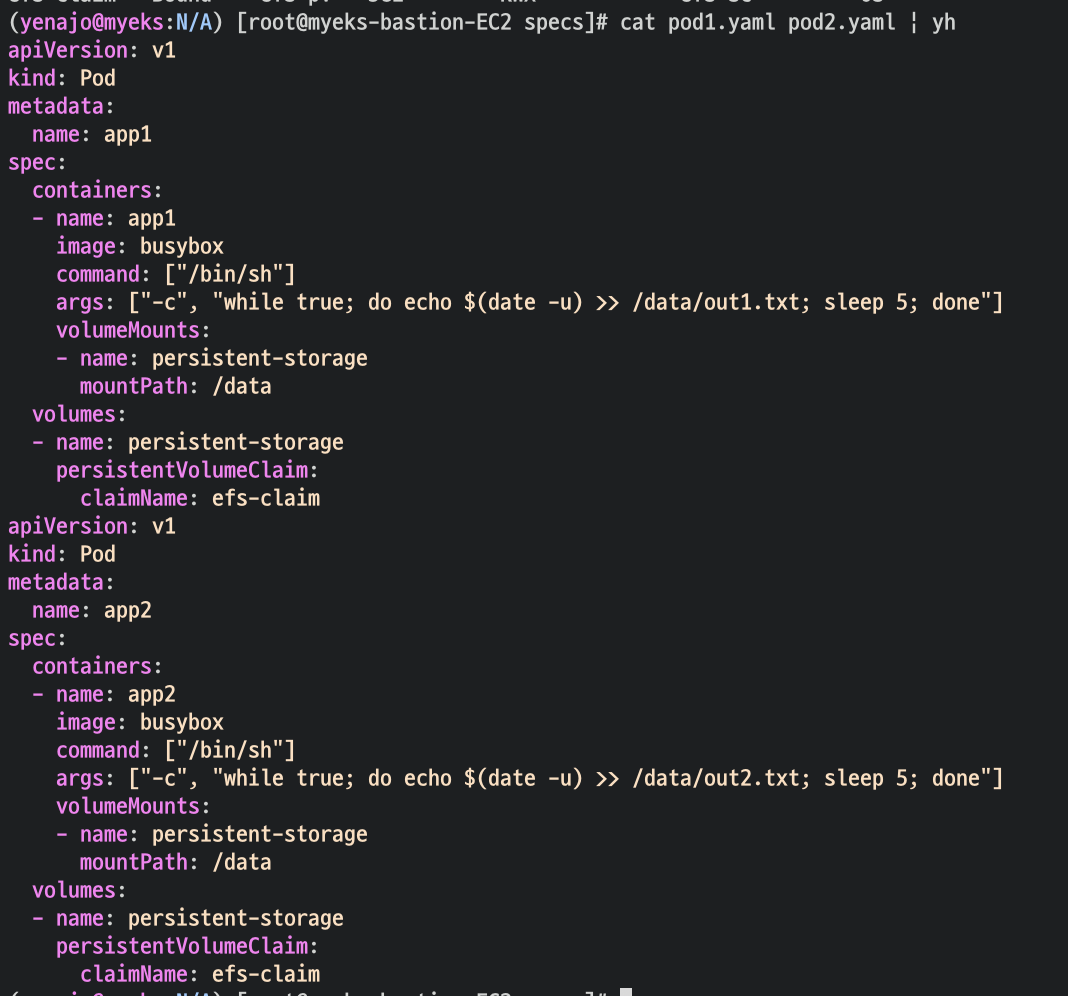

파드 생성 및 연동 : 파드 내에 /data 데이터는 EFS를 사용

kubectl df-pv

파드 정보 확인

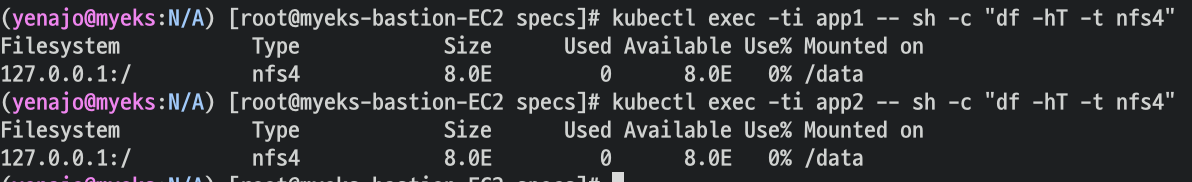

📎 GiB(기비바이트) 단위 기준으로 볼륨을 입력했는데 단위 8.0E(엑사바이트)가 뜨는 이유?

• AWS EFS는 전체 용량 제한이 없음(볼륨 크기 프로비저닝 불필요)
• 자동으로 확장되는 ‘페타바이트급’ 데이터를 저장할 수 있다고 하기 때문에 자신감으로 표현한 것으로 보임
  • 탄력적으로 자동으로 증가하고 줄어들 수 있다고 함
    (출처: GS Neotek blog, https://blog.minseong.xyz/post/aws-eks-study-week3/, AWS EFS FAQ)

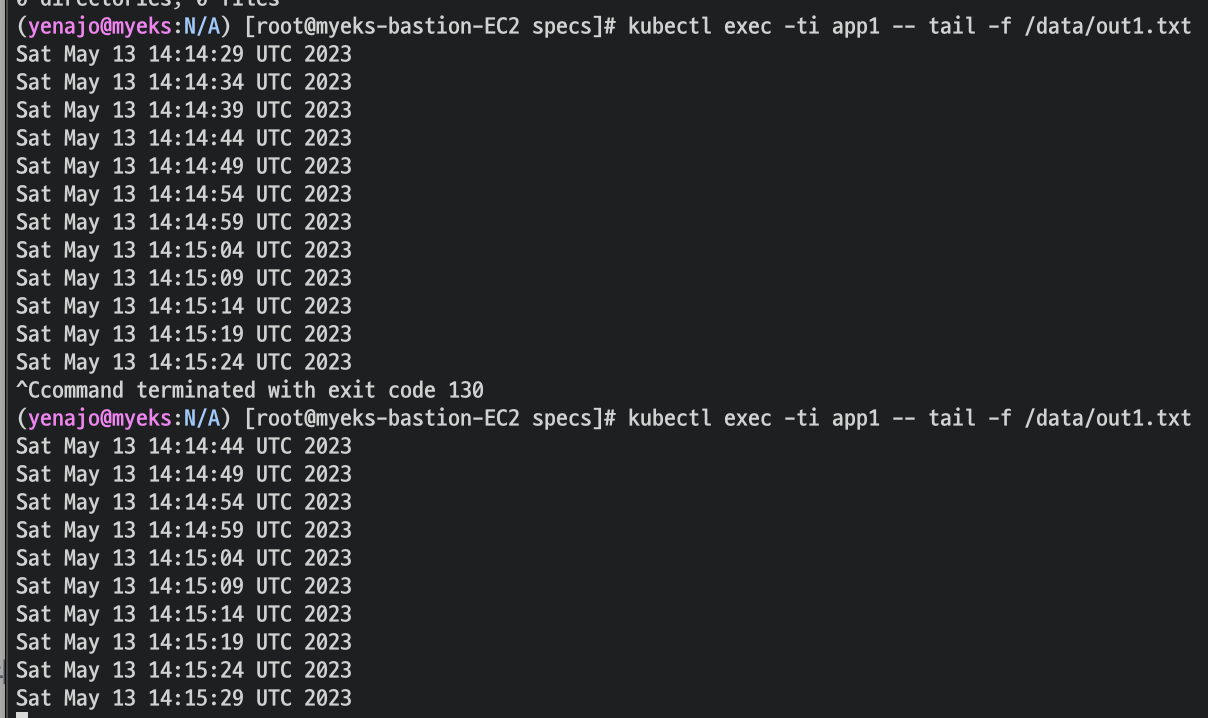

공유 저장소 저장 동작 확인

작업용 EC2에서도 동일 내용 확인 가능

EKS Persistent Volumes for Instance Store & Add NodeGroup

신규 노드 그룹 ng2 생성

• 데이터 손실 : 기본 디스크 드라이브 오류, 인스턴스가 중지됨, 인스턴스가 최대 절전 모드로 전환됨, 인스턴스가 종료됨
• 인스턴스 스토어는 EC2 스토리지(EBS) 정보에 출력되지는 않는다

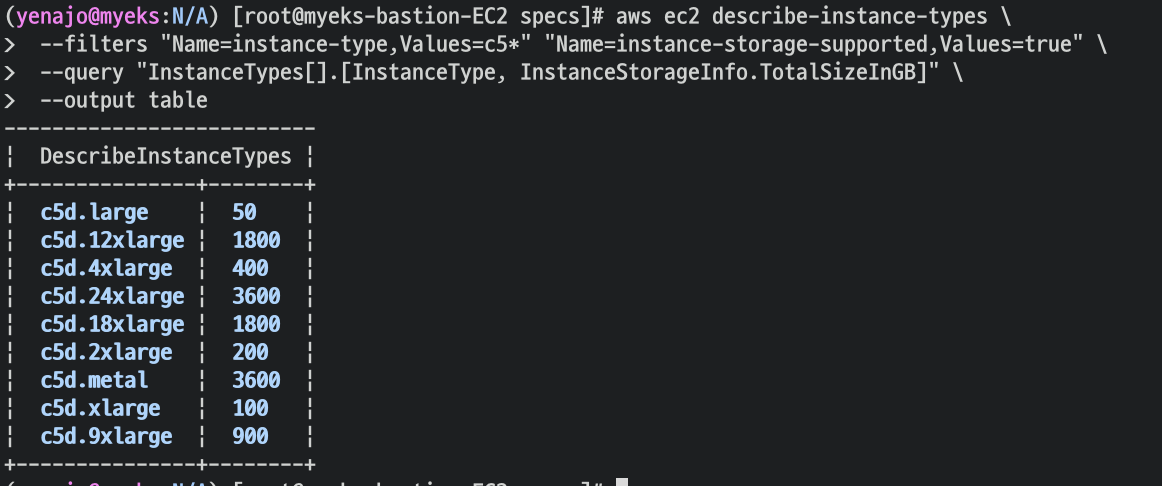

인스턴스 스토어 볼륨이 있는 c5 모든 타입의 스토리지 크기

노드그룹에 인스턴스스토어 볼륨을 가지고 있다
인스턴스 스토어는 ec2 에 있는 임시 스토리지를 인스턴스가 붙여서 쓸 수 있다.

신규 노드 그룹 생성

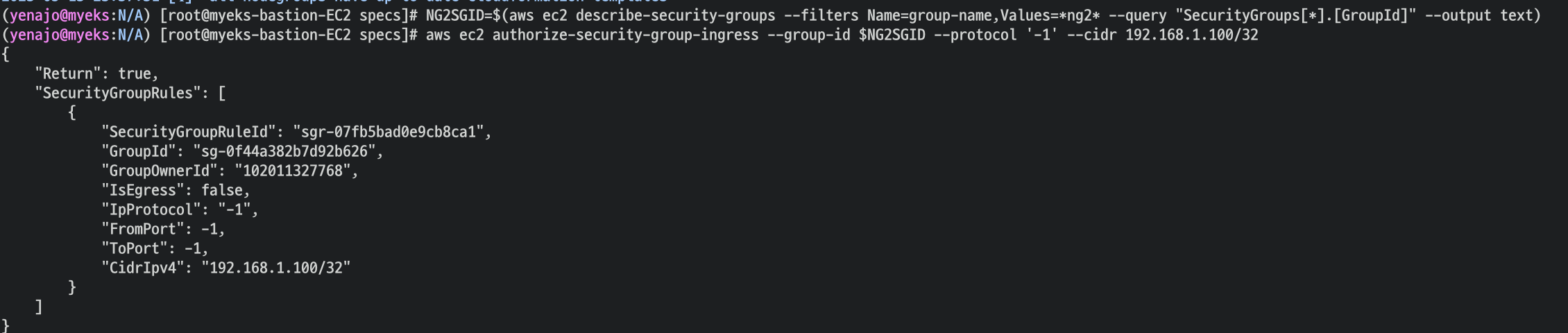

노드 보안그룹 ID 확인

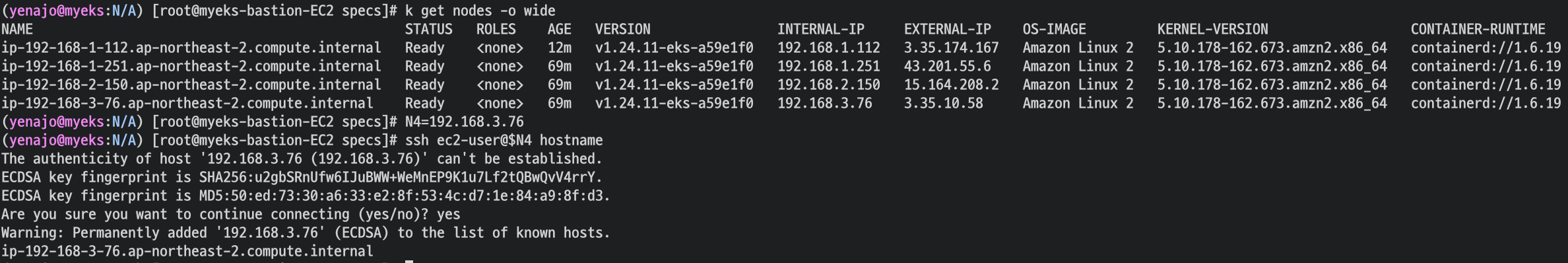

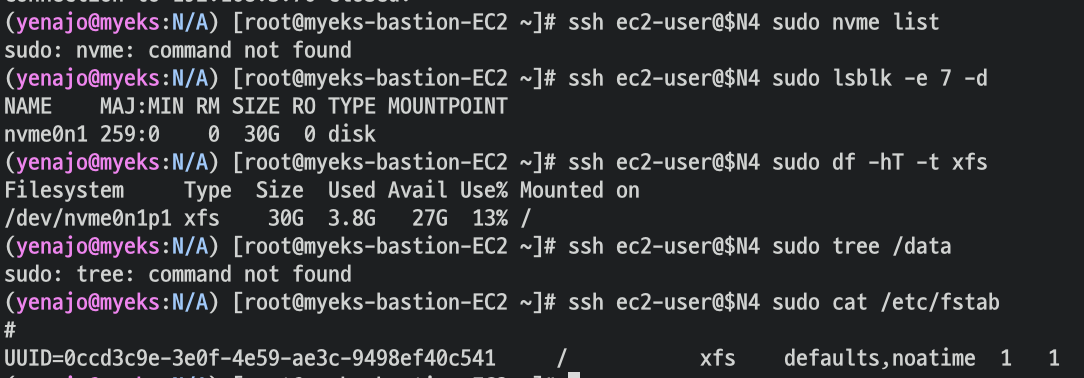

워커 노드 SSH 접속

저 왜 이거 안되죠,,,

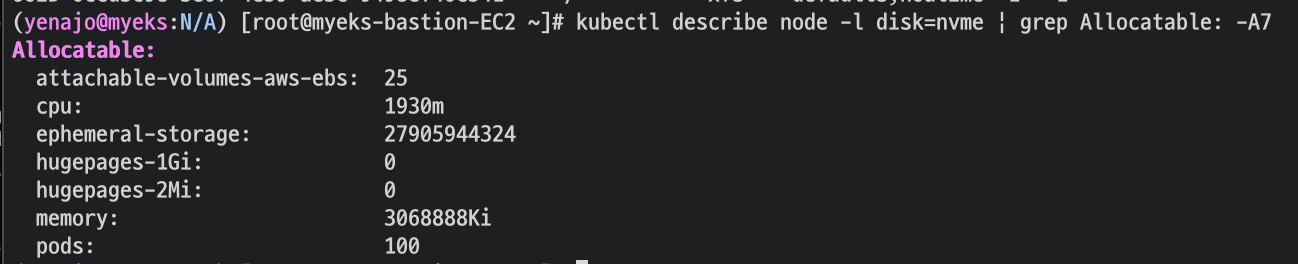

max-pod 확인

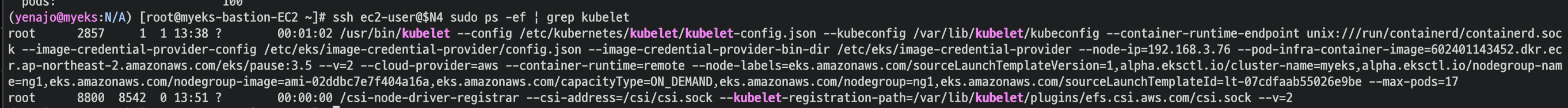

kubelet 데몬 파라미터 확인 : --max-pods=29 --max-pods=100

배포가 잘 되지 않은 듯 합니다 ..ㅠㅠ max-pod가 17개로 뜹니다..

요거 때문인가..다시 배포해서 진행해보고 업데이트 하도록 해보겠습니다!

📌 끝마치며

cka 시험 볼 때 pv, pvc가 항상 잘 이해가 안되어서 고생했던 기억이 납니다😥
재시험을 봐야하지만.. 필수 출제 문제이니만큼
이번 기회에 완벽하게 이해하고 가면 좋을것 같다는 생각이 들었습니다
시간내서 강의를 진행해주시고 자료 정리하여 제공해주셔서 항상 감사하다고 생각하고 있습니다
스터디 기회를 주신 분들께 항상 감사합니다!
