Network 3

Intro.

트래픽 제어를 위한 ACLs(Access Control Lists)

ACLs(Access Control Lists)

네트워크 장비를 기준으로
1. 네트워크 장비를 통과하는 트래픽
2. 네트워크 장비가 Source/Destination이 되는 트래픽(telnet, ssh)
-> ACLs에서 주가 되는 트래픽은 1번

Access Lists 특징

• ACL 문장 기반 :
  • Top-down 처리 : 각각의 규칙에 대해 1번부터 하위로 내려가면서 확인을 하게 된다.
  • First-Match : 위에서부터 비교해서 내려가다가 특정 조건에 부합하는 규칙을 찾게 되면, 그 밑의 규칙은 확인하지 않는다.
  • 암묵적 deny : 규칙을 주었고, 가장 하단까지 내려갔을 때 조건에 대해 하나도 해당하지 않는다면 그 외의 나머지에 대해서는 굳이 deny라고 명시하지 않아도 암묵적으로 deny라고 처리하게 된다.
  • 프로토콜별/방향별/인터페이스별로 하나의 Access List를 적용할 수 있다.
• 전송 패킷 필터

ACL이 사용되는 곳

주소의 범위를 표현하는 용도로 사용되기 때문에 이 주소를 가지고 다른 기술들과 함께 사용할 수 있다.

• 패킷 필터링
• NAT
• QoS, 경로 조정 등

Access List 종류

• 조건식에 따라
  • Standard ACL
    • IP 정보를 이용, 패킷 필터
  • Extended ACL
    • IP + Port 정보 사용, 포트 필터
• ACL을 구분하는 방식에 따라
  • Numbered ACL
    • VLAN과 같이 초기에는 numbered를 부여했었지만
  • Named ACL
    • 이후 Named를 부여해준다
• 적용 방향에 따라
  • Inbound ACL
    • 라우터를 기준으로 들어오는 방향
  • Outbound ACL
    • 라우터를 기준으로 나가는 방향

Standard Access List

IP 정보를 기준으로 하는데, Source 주소만을 보고 결정한다.

• 조건식 : Source 주소만 확인
• ACL의 숫자 범위
  • 1 ~ 99
  • 1300 ~ 1999
• 적용 위치
  • 목적지에 가까운 곳에서부터
  • Outbound Interface로
• Protocol : IPv4
• 설정 단계
  • ACL 생성하기 : global configuration 모드에서
    • access-list [ACL의 숫자 번호 부여] [허용/차단] condition
  • ACL 적용하기
    • 라우터의 적용하고자 하는 해당 인터페이스에 가서 적용
    • [protocol: ip] access-group [번호] [in/out]

실습0

조건
- 192.168.1.0/24와 192.168.2.0/24는 서로 접근 허용
- Internet 망에서 내부망에 접근 불허
- Standard ACL 적용

! Src IP가 192.168.1.0/24 에서부터 출발하는 데이터를 1번으로 줬고 허용하겠다
R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255
! Src IP가 192.168.2.0/24 에서부터 출발하는 데이터를 1번으로 줬고 허용하겠다
R1(config)#access-list 1 permit 192.168.2.0 0.0.0.255
! 각 인터페이스에 적용하기 위해 설정
R1(config)#int e0/0
! 이더넷 0/0 으로 나가는 것을 허용하겠다.
R1(config-if)#ip access-group 1 out
R1(config-if)#int e0/1
! 이더넷 0/1로 나가는 것을 허용하겠다.
R2(config-if)#ip access-group 1 out

• 192.168.1.0 - 255.255.255.0 => 0.0.0.255
  Inverse mask == Wildcard mask
• Wildcard mask의 bit 1은 Don't care
  0.0.0.255라면 host (0~255)에 어떤 IP가 와도 신경쓰지 않겠다는 의미
• Wildcard mask의 bit 0은 반드시 일치해야 한다.

• Internet 망에서 내부망에 접근 불허 : 암묵적 deny라는 것이 있기 때문에 따로 명시하지 않아도 deny된다.

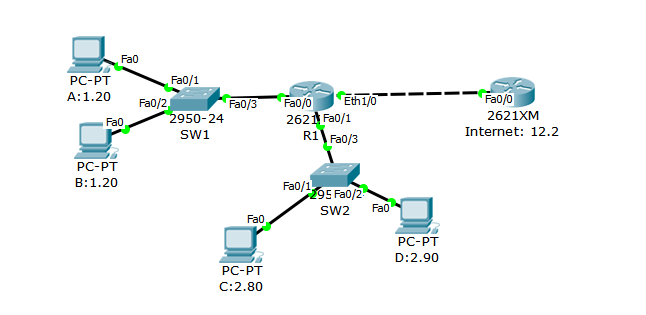

실습1

- 192.168.2.80/24에서 192.168.1.0/24에 접근 불허
- 나머지 다 허용
- Standard ACL을 적용

• 엔드포인트 IP 설정
• R1 초기 설정

R1>en
R1#conf t
R1(config)#int f0/0
R1(config-if)#ip addr 192.168.1.1 255.255.255.0
R1(config-if)#int f0/1
R1(config-if)#ip addr 192.168.2.1 255.255.255.0
R1(config)#int e1/0
R1(config-if)#ip addr 192.168.12.1 255.255.255.0
R1(config-if)#no sh
R1#sh ip int brie
Interface              IP-Address      OK? Method Status                Protocol
FastEthernet0/0        192.168.1.1     YES manual up                    up
FastEthernet0/1        192.168.2.1     YES manual up                    up
Ethernet1/0            192.168.12.1    YES manual up                    up

• R2 초기 설정

R2(config)#hostname Internet
Internet(config)#int f0/0
Internet(config-if)#ip addr 192.168.12.2 255.255.255.0
Internet(config-if)#no shut
Internet(config-if)#exit
Internet(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.1

• ACL 설정

! R1
! 스탠다드인 경우 0.0.0.0 안 넣어도 됨
R1(config)#access-list 1 deny 192.168.2.80
R1(config)#do sh acce.ss-list
Standard IP access list 1
    10 deny host 192.168.2.80
R1(config-if)#int f0/0
R1(config-if)#ip access-group 1 out
! C, D에서 A로 ping 해보자
! 암묵적 deny 규칙이 있기 때문에 permit을 명시해줘야 한다
R1(config)#access-list 1 permit 0.0.0.0 255.255.255.255
R1(config)#do sh access-list
Standard IP access list 1
    10 deny host 192.168.2.80 (4 match(es))
    20 permit any
! C와 D에서 다시 A로 ping해보자
