RISC-V ISA

이번에 정리할 내용은 RISC를 기반으로한 개방형 표준 ISA인 RISC-V에 대한 내용입니다.
개방형 표준 ISA라는 것은 학계와 산업에 라이센스나 로열티가 없이 자유롭게 제공됨을 뜻합니다.

2010년 UC 버클리 연구자들에 의해 시작되었고, 80x86 ISA보다 더 간단하고 우아하다고 설명합니다.

최근 많은 공급업체들이 빠르게 채택하고 있으며, 마이크로컨트롤러부터 슈퍼컴퓨터까지 모든 수준의 컴퓨팅 시스템에 적합하다는 장점이 있습니다.

RISC-V ISA는 "fixed-length" instruction(4byte)

Operand

RISC-V에서 operand(피연산자)는 반드시 레지스터에 담겨있어야만 합니다. 총 32개의 64bit 범용 레지스터가 존재합니다. 여담으로 Intel architecture에서는 메모리에서 직접 연산이 가능한 경우도 있습니다.
명시적인 피연산자는 일반적으로 3개이며, 대부분의 명령어는 아래와 같습니다.

명령어 destination, source 1, source 2
또한 연산 결과를 연산에 사용했던 레지스터가 아닌 다른 레지스터에 저장하는데, 그 이유는 단순히 RISC 방식이 레지스터가 더 많기 때문입니다.

피연산자의 위치 지정, 즉 메모리에 접근하는 방법은 메모리 주소를 지정하는 방식입니다.
64bit에서는 0~264-1 개의 주소를 표현할 수 있지만, 이것은 현재 컴퓨터 사양을 고려했을 때 너무 큰 수치이므로 실제로는 0~248-1개 정도만을 사용하고 있습니다.
또한 메모리와 레지스터 간에는 64bit 단위로 데이터가 전송됩니다
하지만 조금 벗어나게도 명령어의 크기는 32bit입니다.
- 단순성: 32비트 고정 길이 명령어는 디코딩이 단순하고 효율적이며, 하드웨어 설계가 간결해집니다.
- 효율적인 메모리 사용: 고정된 명령어 크기는 메모리와 대역폭을 효율적으로 사용할 수 있게 해줍니다.
- 명령어 기능성: 32비트 명령어로도 충분히 복잡한 연산을 표현할 수 있고, 필요한 경우 확장 명령어를 사용하여 처리할 수 있습니다.
- 64비트는 데이터 처리 단위: 64비트 아키텍처는 레지스터와 데이터 처리에 해당하며, 명령어의 크기는 별개의 문제입니다.

  명령어도 64bit architecture에 맞게 전면적인 수정을 거쳤을 경우의 문제점은 인텔의 IA-64가 가장 잘 보여줍니다. 기존에 사용하던 IA-32와의 호환이 전혀되지않았기 때문에 결국 실패를 인정하고 명령어는 32bit로 그대로 유지한 CPU를 새로 만들어 냈습니다.

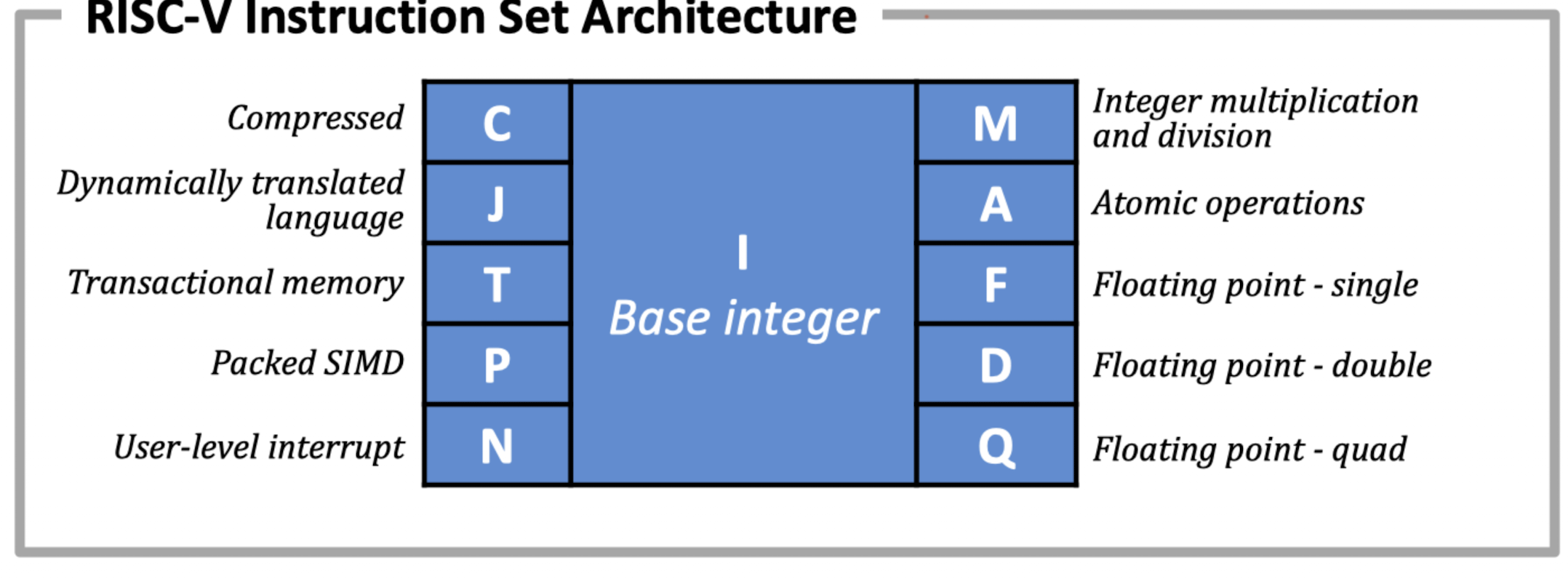

Modular

RISC-V는 모듈형으로 설계 되었으며, 설계의 유연성을 높이고 다양한 응용 분야에 맞게 필요한 기능만 선택적으로 사용할 수 있게 합니다.

또한 기본 베이스 ISA와 다양한 확장 ISA들로 구성됩니다.

기본 베이스
- RV32I: 32bit 정수 기반 기본 ISA
- RV64I: 64bit 정수 기반 기본 ISA
- RV128I: 128bit 정수 기반 기본 ISA
확장
선택적 사용이 가능하다는 뜻은 만약 정수 연산이 필요한 계산기를 만들 것이라면 I와 M만 가져와서 사용할 수 있다는 것을 뜻합니다.

Register

RISC-V는 총 33개의 user-visible registers를 갖고 있다. 그 중 32개는 범용 레지스터, 나머지 하나는 programm counter(PC)이다.

32 general purpose(integer) registers
- 64-bit wide
- 레지스터 x0는 하드웨어적으로 상수 "0"으로 고정: 자주 사용되기 때문에 메모리에 접근해서 가져오는 것보다 미리 지정해놓는 것이 더 효율적
  1. 레지스터 간 데이터 이동에 사용: add x22, x21, x0
  2. 음수로 만들 때 사용: sun x22, x0, x22
- x1은 return address: 함수가 호출된 후 다시 돌아올 명령어의 주소를 저장
programm counter
- 현재 실행 중인 명령어의 주소와 다음에 실행될 명령어의 주소를 저장
- 만약 branch나 jump 명령어가 발생하면 그 주소로 이동
- 이러한 과정으로 프로그램의 흐름을 제어

Signed and Unsigned Numbers

signed numbers: 음수, 0, 양수 표현
unsigned numbers: 0, 양수 표현

부호는 어디에 어떻게 나타내야할까?
간단하게는 MSB를 부호로 사용할 수 있습니다. 이해하기 쉽다는 장점이 있지만, 뺄셈을 지원하기 위해서는 추가적인 회로 설계가 필요합니다.

2's Complement

그래서 고안된 것이 2의 보수로 음수를 표현하는 방법입니다.

모든 음수는 MSB에 1이 있음
숫자가 양수인지 음수인지 확인하기 위해서는 한 비트만 확인하면 됨.
변환 방법: 모든 비트를 반전(0->1, 1->0) 시키고 +1

sign extension

n-bit의 이진수를 m-bit의 이진수로 변환(m>n)
-> MSB(부호bit)를 가져와서 모든 비트를 채우도록 복제

Signed load에서 16bit 숫자를 32bit 레지스터에 저장할 때 부호 확장 방식을 사용

unsign extension

남은 bit를 0으로 차우도록 복제

unsigned load에서 사용

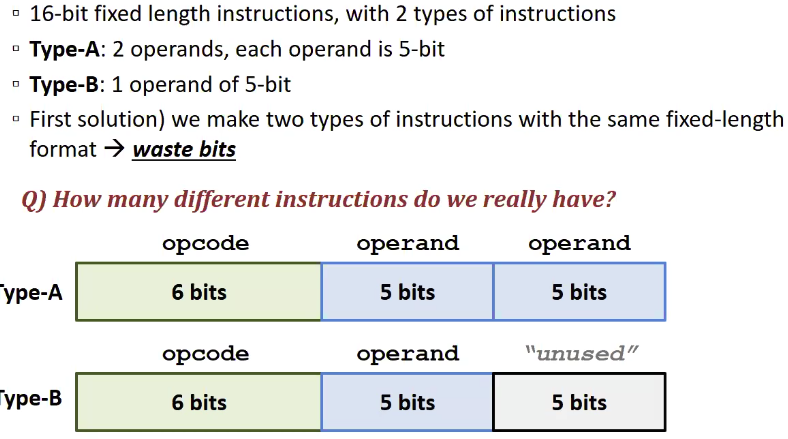

Question

opcode에 할당된 bit는 6bits이고, A와 B 타입 모두 6bits만큼을 사용하고 있기 때문에 26개의 명령어를 가질 수 있습니다.

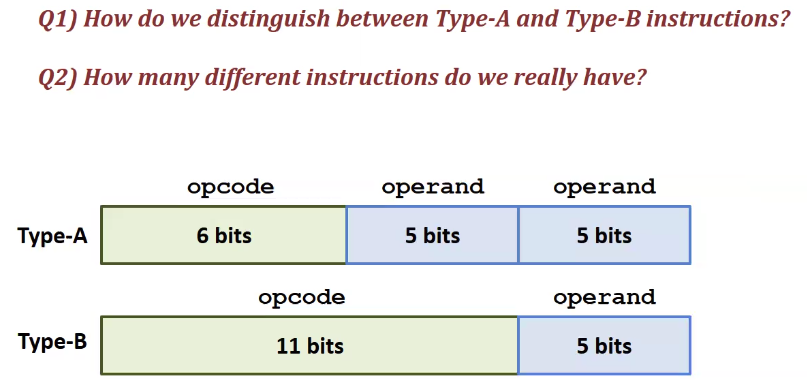

Q1) 타입이 2개 존재하므로 MSB의 비트를 구분자로 사용하거나, opcode의 길이만으로 어떤 Type인지 구분하는 방법

Q2) MSB에 0 또는 1을 할당하는 방법이라면 25 + 210개의 명령어를 가질 수 있을 것이고,
길이만으로 구분을 할 수 있다면 26 + 211개의 명령어를 가질 수 있을 것이다.

Instruction Format

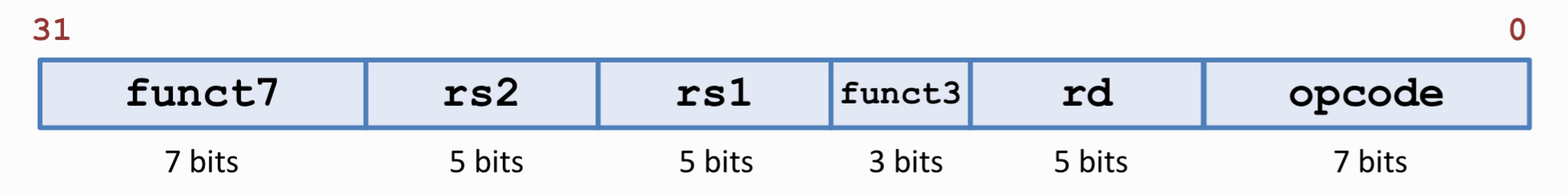

32bit Instruction은 여러 개의 field로 나누어집니다.

R-type을 기준으로 나누어보면
1. opcode: 어떠한 타입의 명령어인지 나타냅니다.
2. rd: definition register를 나타냅니다.
3. funct3: 특정한 타입의 명령어 중에서 어떠한 기능을 하는 명령어인지 나타냅니다.
4. rs1, rs2: 명령어에 사용될 소스 레지스터입니다.
5. funct7: 연산의 세부사항을 결정합니다.
+) imm: 연산에 즉시 추가될 값을 지정합니다.

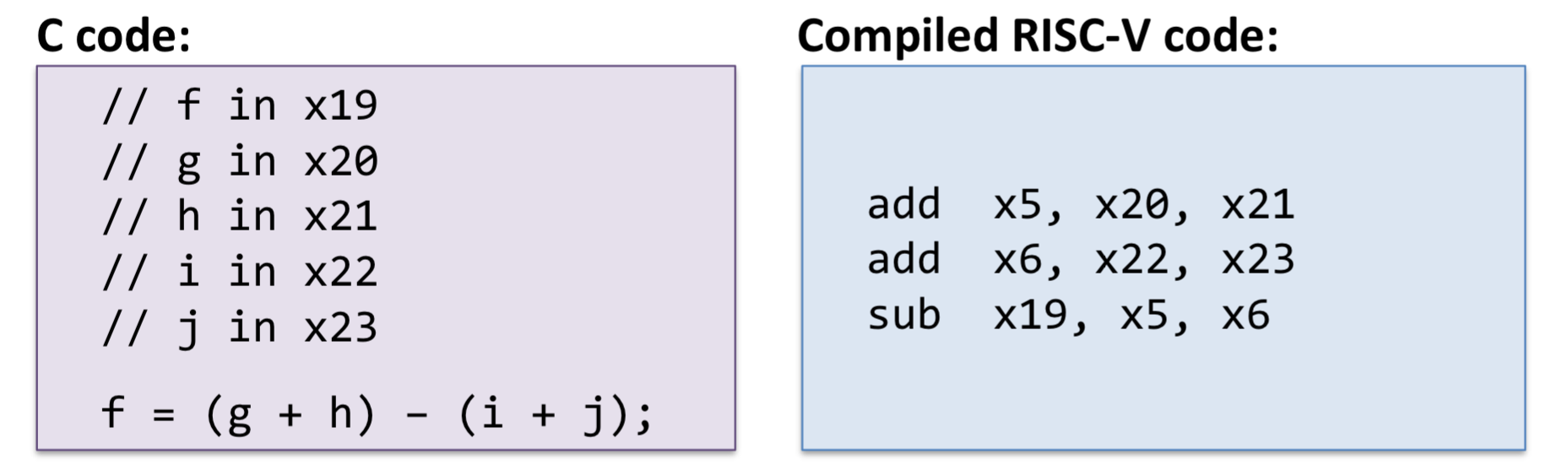

R-Type(register type)

Arithmetic

두 개의 source 레지스터와 하나의 dstination 레지스터를 사용
오직 register operands만을 사용
- Why? 레지스터가 메모리 접근보다 속도가 빠르고, 레지스터를 많이 갖고 있다

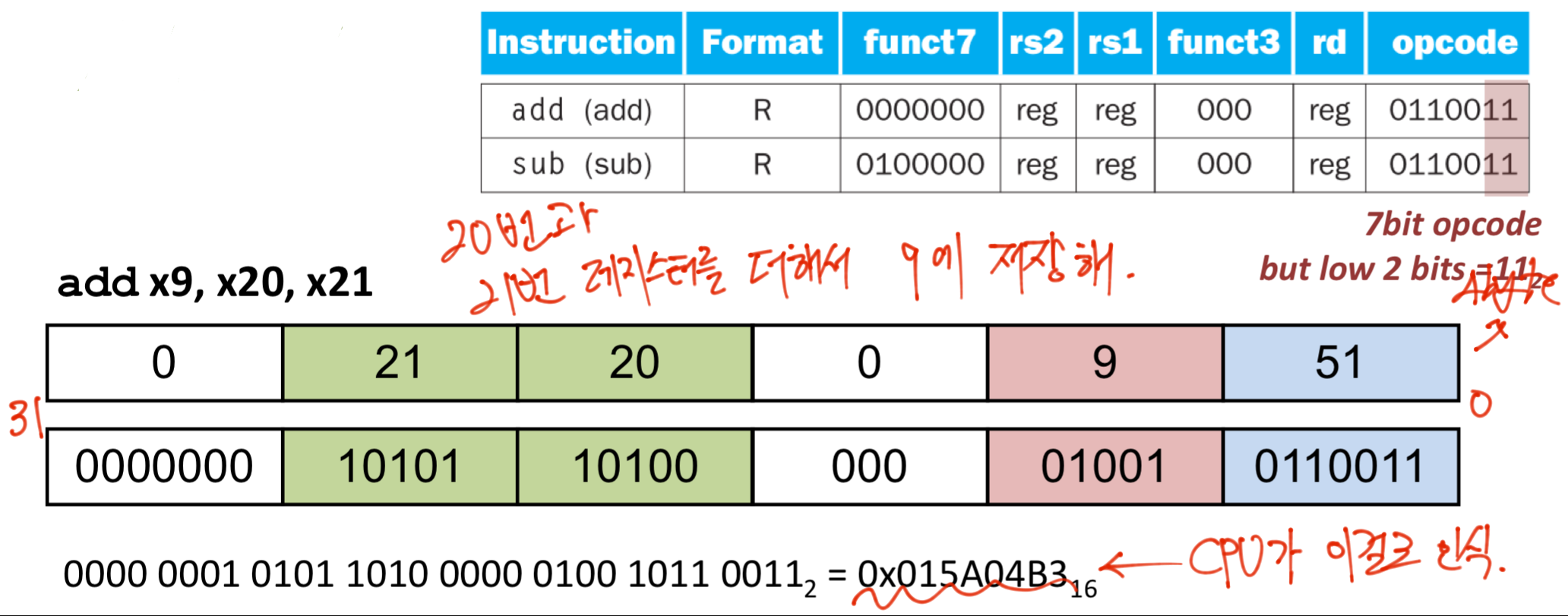

Format

Assembly(어셈블리)
```
ADD rd, rs1, rs2
```

Semantics(의미론)

GPR[rd] <- GPR[rs1] + GPR[rs2]
 PC <- PC + 4(명령어의 길이가 32-bit이기 때문에 4개 늘어남)

Variations
- Arithmetic: {ADD, SUB}
- Compare: {signed, unsigned} x {SLT(Set if Less Than)}
- Logic: {AND, OR, XOR}
- Shift: {SLL, SRL, SRA (Left, Right-Logical, Right-Arithmetic)}

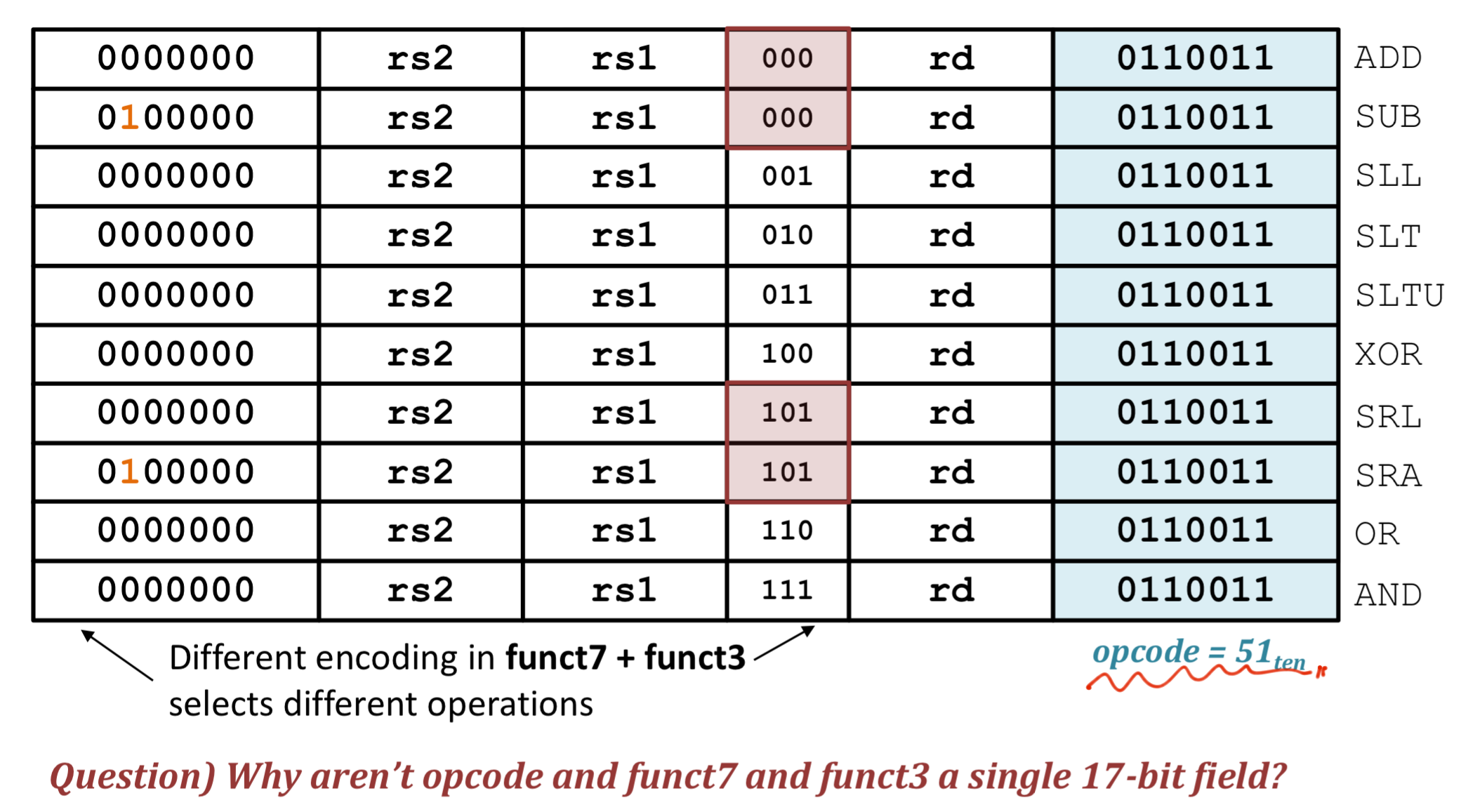

세부 동작
1. R-type의 opcode는 0110011로 동일
2. ADD와 SUB를 하나로, shift 연산 두 개를 하나로 묶으면 총 9개의 세부 명령어가 존재하므로 funct3는 3bits만 할당
3. RISC-V에서 범용레지스터는 32개이므로 레지스터마다 5bits를 할당
4. funct7은 비트할당의 일관성을 이유로 7bits가 할당되어있어 128개의 세부 명령어를 만들 수 있지만, 미래확장성을 고려하여 전부 다 사용하고 있지는 않음
명령어 리스트

Shift

SLL: rs1의 값을 rs2에 저장된 시프트 양만큼 왼쪽으로 이동시키고, 그 결과를 rd에 저장. 이후 LSB는 0비트로 대체, MSB는 버려짐 (= 2n을 곱하는 것과 같은 효과)
SRL: rs1의 값을 rs2에 저장된 시프트 양만큼 오른쪽으로 이동시키고, 그 결과를 rd에 저장. 이후 MSB는 0비트로 대체, LSB는 버려짐 (= 2n을 나누는 것과 같은 효과)
rs2의 값은 0~31: rs2에 있는 값의 하위 6비트만 사용
SRA: 똑같이 오른쪽으로 시프트 후 부호 비트로 채워줌

Compare

SLT(Set Less Than)는 signed comparision을 수행
- 비교 연산이 True라면 rd에 1을, False라면 0을 저장
SLTU(Set on Less Than Unsigned)는 unsigned comparision을 수행
- 만약 SLTU $-1>3$ 이라면 $max>3$ 이므로 참이 됨. (절대값 연산이 아님)

Logical Bitwise

and (&)
or (|)
xor (^)

I-type

Arithmetic operation에서 rs2 대신 imm(constant) 사용
자주 사용되는 것을 빠르게 하기 위한 방법

Format

Assembly
```
	```
	ADDI rd, rs1, imm
	```
```

Semantics

	```
	GPR[rd] <- GPR[sr1] + sign-extend (imm)
	PC <- PC +4
	```

Variations
- Arithmetic: {ADDI}
- Compare: {signed, unsigned} x {SLTI(Set if Less Than)}
- Logic: {ANDI, ORI, XORI}
- Shift: {SLLI, SRLI, SRAI (Left, Right-Logical, Right-Arithmetic)}

  여기서 R-type과 다른 점은 SUBI가 없다는 것인데 그 이유는 imm에서 음수 표현까지 지원하기 때문.

  imm[11:0] = [-204810, 204710]

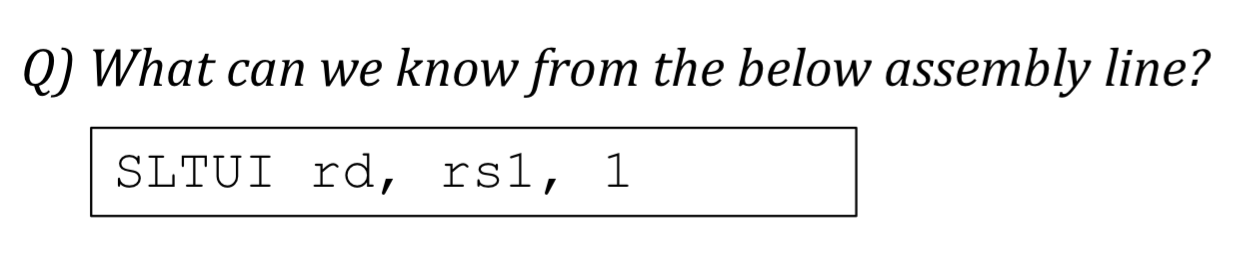

Question

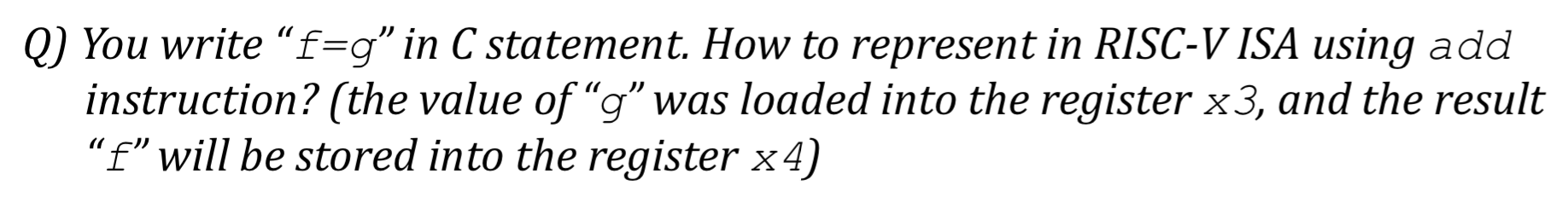

add 명령어를 활용하라고 했기 때문에 g+0을 한 후 f에 넣는 방법을 사용
-> add x4, x3, x0

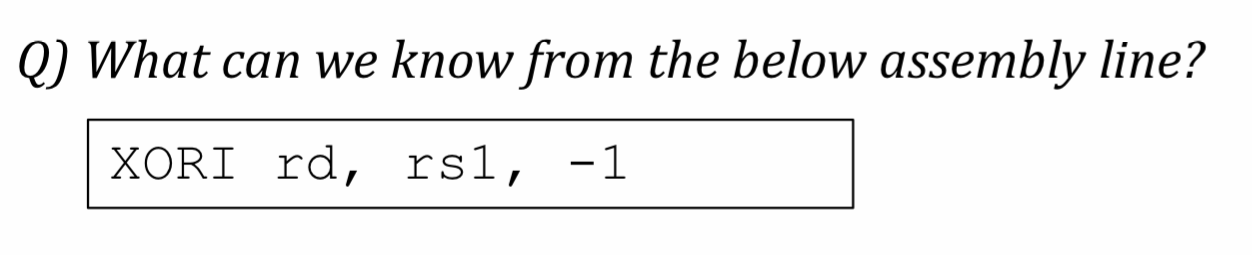

rs1이 0이면 rd = 1, 아니라면 rd = 0

rs1에 대한 논리적 반전 연산을 실행(-1 = 111111...)

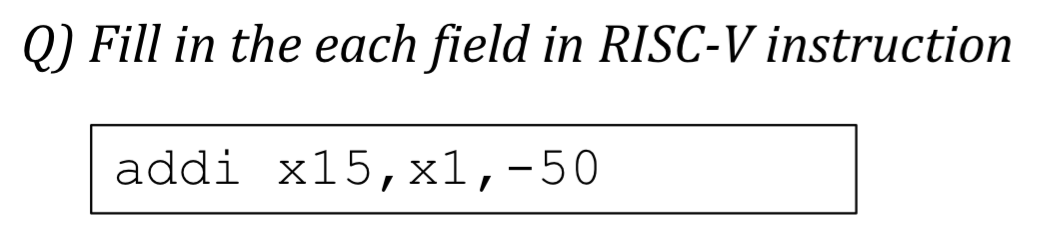

필드	비트 수	비트
imm = -50	12	`111111001110`
rs1 = 1	5	`00001`
funct3 = ADD	3	`000`
rd = 15	5	`01111`
opcode	7	`0010011`

Load

레지스터는 제한적이고, 데이터는 보통 큽니다.

산술 연산은 레지스터에서 수행되어야 하므로 "데이터 전송 명령어(data transfer instruction)"가 필요합니다.

format

Assembly
```
LW rd, offset(base register)
```

Semantics

byte_address = sign-extend(offset) + GPR[base]
GPR[rd] <- Mem[byte_adress]
PC <- PC +4

Variations
- LD (Double word)
- LW (word)
- LWU (Unsigned word)
- LH (Half word)
- LHU (Half unsigned word)
- LB (byte)
- LBU (Unsigned byte)

  여기서 Unsigned는 zero-extend를 뜻하며, 8bit를 불러 오고 나머지 비트는 0으로 채우는 것을 의미하며 signed는 부호 비트로 채우는 것을 의미합니다.

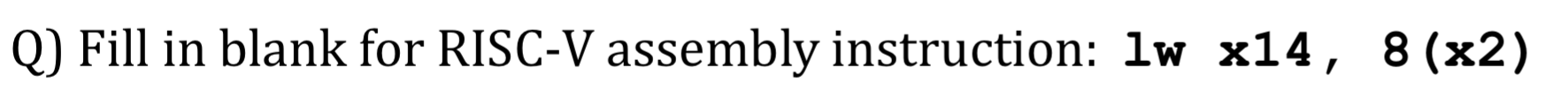

Question

필드	비트 수	비트
imm = 8	12	`000000001000`
rs1 = 2	5	`00010`
funct3 = LW	3	`010`
rd = 14	5	`01110`
opcode	7	`0000011`

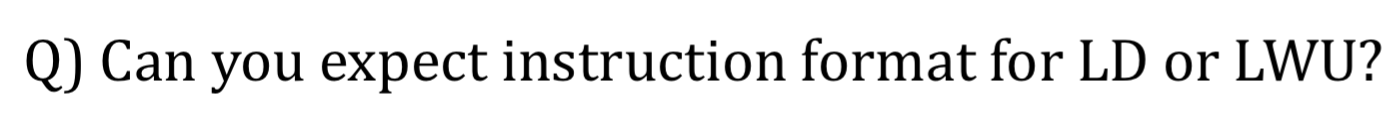

011 or 110

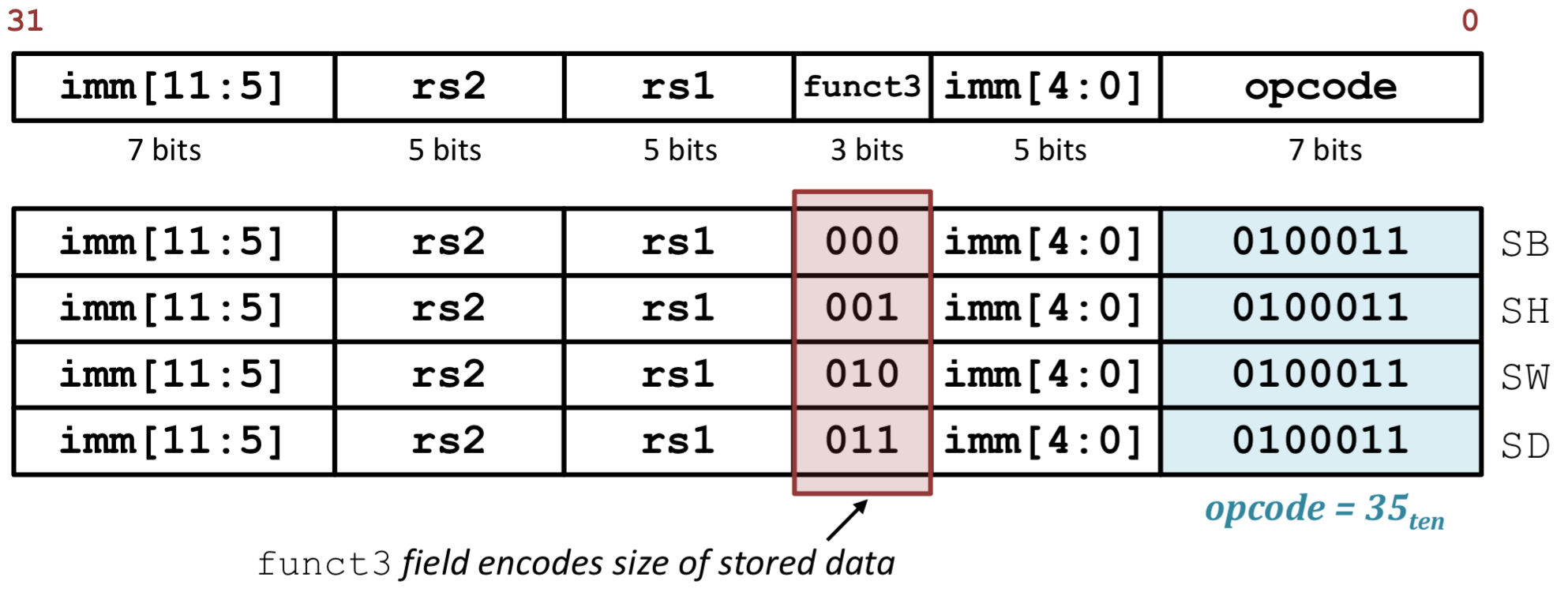

S-type

Store

저장은 기본 메모리 주소, 저장할 데이터의 2개의 레지스터가 필요함
저장은 레지스터 파일에 값을 쓰지 않음, 즉 rd가 없음
또한 imm 필드를 두개로 나누는데, 이는 명령어 구조를 유사하게 하여 하드웨어의 복잡성을 줄이기 위함

format

Assembly
```
SW rs2, offset(base register)
```

Semantics

byte_address = sign-extend(offset) + GPR[base]
Mem[byte_adress] <- GPR[rs2]
PC <- PC +4

Variations
- SD (Double word)
- SW (word)
- SH (Half word)
- SB (byte)

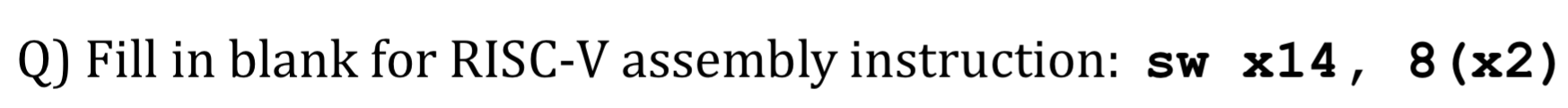

Question

필드	비트 수	비트
imm = 8	7	`00000000`
rs2 = 14	5	`01110`
rs1 = 2	5	`00010`
funct3 = sw	3	`010`
imm = 8	5	`01000`
opcode	7	`0100011`
