[D3D] Depth Stencil View

vector·2025년 11월 21일

깊이Depth와 스텐실Stencil 버퍼는 시각적 효과를 향상시키고, 렌더링 성능을 최적화하는 데 중요한 역할
깊이와 스텐실 처리를 통해 더 사실적이고 복잡한 3D 환경을 구현할 수 있게 해줌

Depth (깊이 버퍼, Z-Buffer)

각 픽셀이 카메라로부터 얼마나 떨어져 있는가(깊이값)을 저장하는 버퍼
즉, "어떤 픽실이 더 앞에 있는가?"를 판단하여 Z-Text(깊이 테스트)를 수행

Depth Stencil View

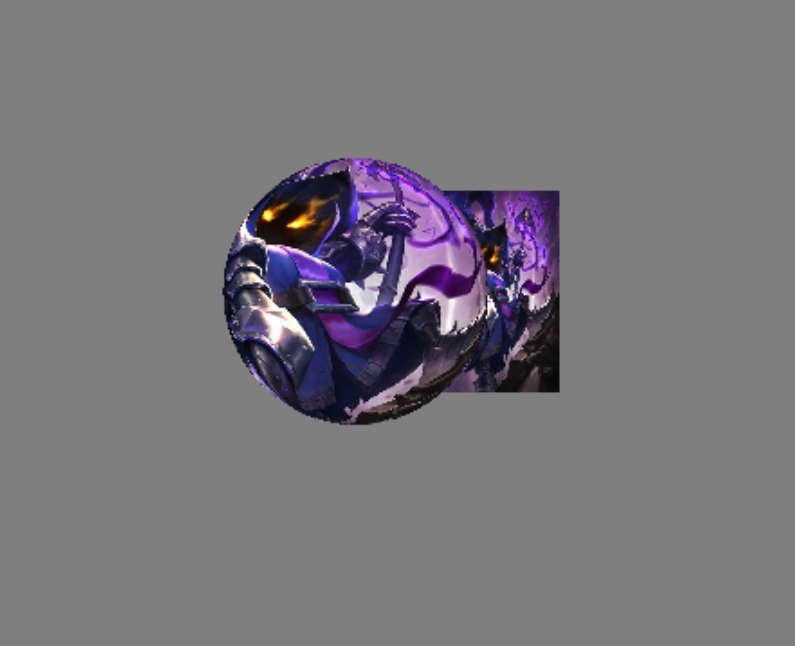

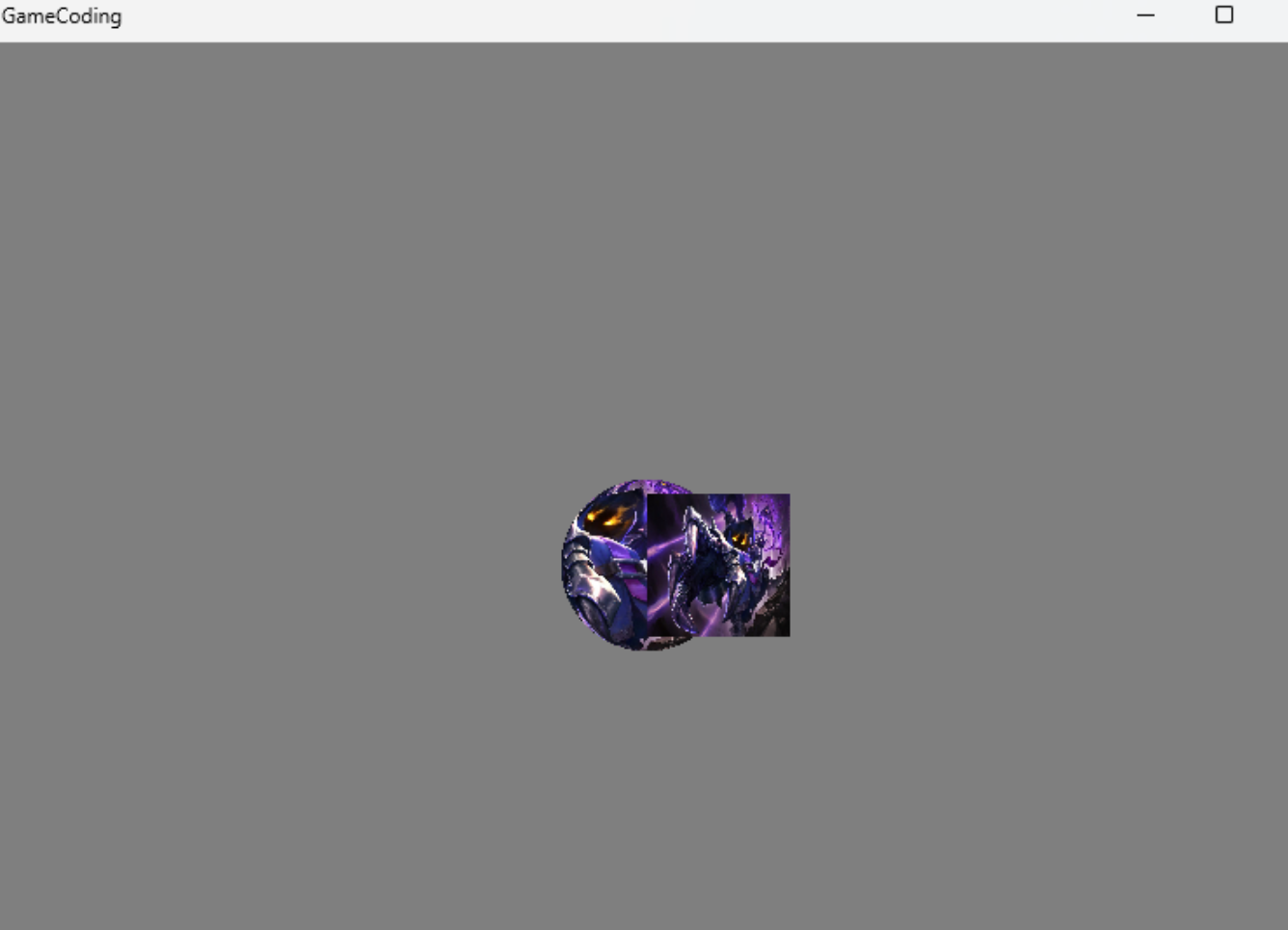

이전 프로젝트에서 깊이가 다른 물체 2개를 생성해보면, 뒤에 있는 오브젝트가 앞에 보이는 거처럼 보이는 경우가 있음
깊이 정보를 제외한 정보값만을 가지고 물체를 생성해주었기 때문.
Sphere의 Pos는 Vec3(0.f, 0.f, 0.f)이고,
Cube의 Pos는 Vec3(0.5f, 0.f, 2.f)이다.
Graphics에서 깊이 정보를 가지고 있는 변수를 선언해주고 초기화

Graphics.h

#pragma once

class Graphics
{
	DECLARE_SINGLE(Graphics);

public:
	void Init(HWND hwnd);

	void RenderBegin();
	void RenderEnd();

	ComPtr<ID3D11Device> GetDevice() { return _device; }
	ComPtr<ID3D11DeviceContext> GetDeviceContext() { return _deviceContext; }

private:
	void CreateDeviceAndSwapChain();
	void CreateRenderTargetView();
	void CreateDepthStencilView(); //(추가부분)
	void SetViewport();

private:
	HWND _hwnd = {};

	// Device & SwapChain
	ComPtr<ID3D11Device> _device = nullptr;
	ComPtr<ID3D11DeviceContext> _deviceContext = nullptr;
	ComPtr<IDXGISwapChain> _swapChain = nullptr;

	// RTV
	ComPtr<ID3D11RenderTargetView> _renderTargetView;

	// DSV (추가부분)
	ComPtr<ID3D11Texture2D> _depthStencilTexture;
	ComPtr<ID3D11DepthStencilView> _depthStencilView;

	// Misc
	D3D11_VIEWPORT _viewport = { 0 };
};

Graphics.cpp

void Graphics::Init(HWND hwnd)
{
	_hwnd = hwnd;

	CreateDeviceAndSwapChain();
	CreateRenderTargetView();
	CreateDepthStencilView();
	SetViewport();
}

void Graphics::RenderBegin()
{
	_deviceContext->OMSetRenderTargets(1, _renderTargetView.GetAddressOf(), _depthStencilView.Get()); // depth stencil view 추가 (깊이값 추가)
	_deviceContext->ClearRenderTargetView(_renderTargetView.Get(), (float*)(&GAME->GetGameDesc().clearColor));
	// depth stencil view 클리어 추가, ClearDepthStencilView 추가 이유 : 깊이값과 스텐실 값을 초기화 하기 위해
	// Depth가 1.0f인 이유 : 깊이값은 0~1사이의 값으로 1.0f가 가장 멀리있는 값이기 때문
	_deviceContext->ClearDepthStencilView(_depthStencilView.Get(), D3D11_CLEAR_DEPTH | D3D11_CLEAR_STENCIL, 1.0f, 0);
	_deviceContext->RSSetViewports(1, &_viewport);
}

void Graphics::CreateDepthStencilView()
{
	{
		D3D11_TEXTURE2D_DESC desc = { 0 };
		ZeroMemory(&desc, sizeof(desc));
		desc.Width = static_cast<uint32>(GAME->GetGameDesc().width);
		desc.Height = static_cast<uint32>(GAME->GetGameDesc().height);
		desc.MipLevels = 1;
		desc.ArraySize = 1;
		desc.Format = DXGI_FORMAT_D24_UNORM_S8_UINT;
		desc.SampleDesc.Count = 1;
		desc.SampleDesc.Quality = 0;
		desc.Usage = D3D11_USAGE_DEFAULT;
		desc.BindFlags = D3D11_BIND_DEPTH_STENCIL;
		desc.CPUAccessFlags = 0;
		desc.MiscFlags = 0;

		HRESULT hr = DEVICE->CreateTexture2D(&desc, nullptr, _depthStencilTexture.GetAddressOf());
		CHECK(hr);
	}

	{
		D3D11_DEPTH_STENCIL_VIEW_DESC desc;
		ZeroMemory(&desc, sizeof(desc));
		desc.Format = DXGI_FORMAT_D24_UNORM_S8_UINT;
		desc.ViewDimension = D3D11_DSV_DIMENSION_TEXTURE2D;
		desc.Texture2D.MipSlice = 0;

		HRESULT hr = DEVICE->CreateDepthStencilView(_depthStencilTexture.Get(), &desc, _depthStencilView.GetAddressOf());
		CHECK(hr);
	}

}
