1. Mathworks Onramp

Onramp는 MathWorks가 제공하는 무료 온라인 기초 실습 코스(인터랙티브 튜토리얼)이다.
설치 없이 웹에서 바로 진행하고, 짧은 설명 + 바로 코딩/실행해보는 문제 형태로 배우게 된다

2. Matlab Onramp

MATLAB 기본 문법/배열/플로팅/스크립트 등

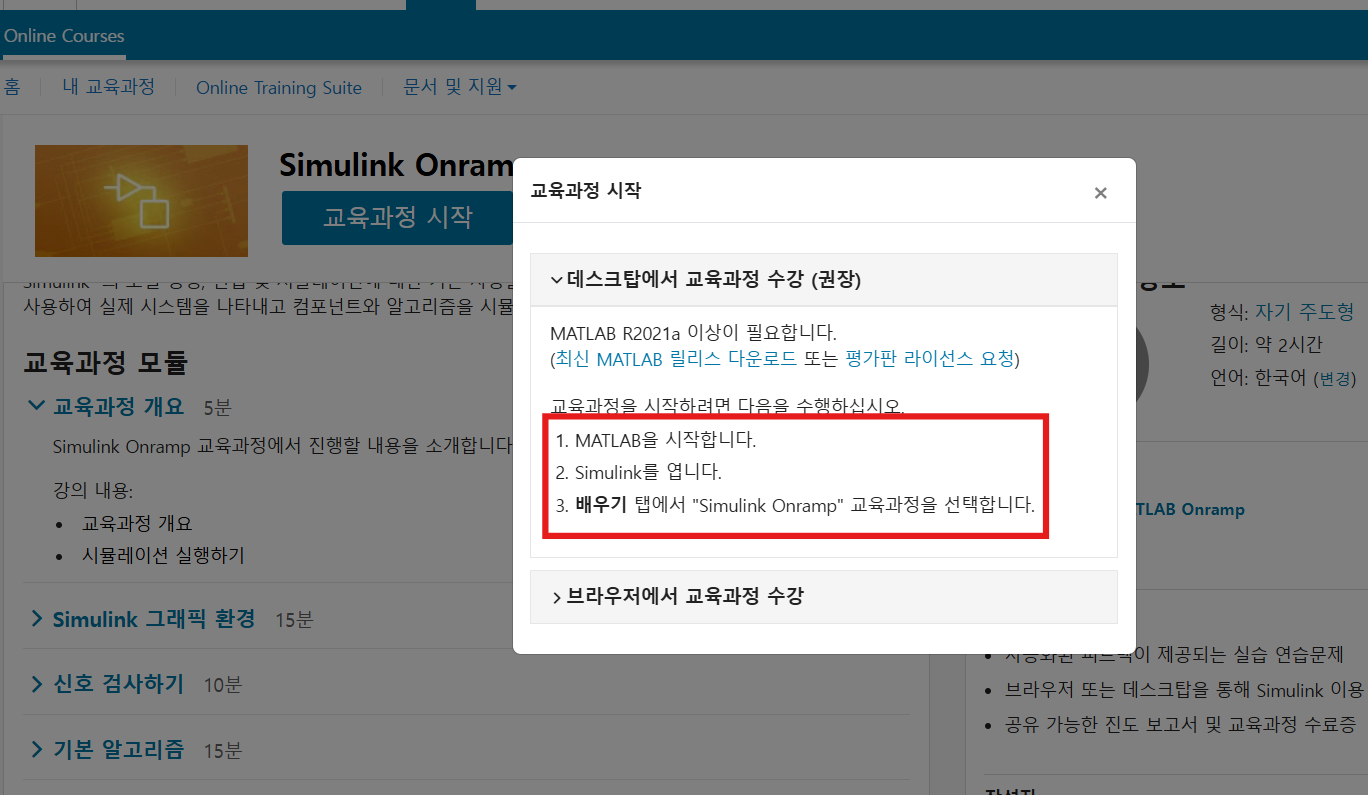

3. Simulink Onramp

Simulink 모델링 기본(블록, 신호, 시뮬레이션)

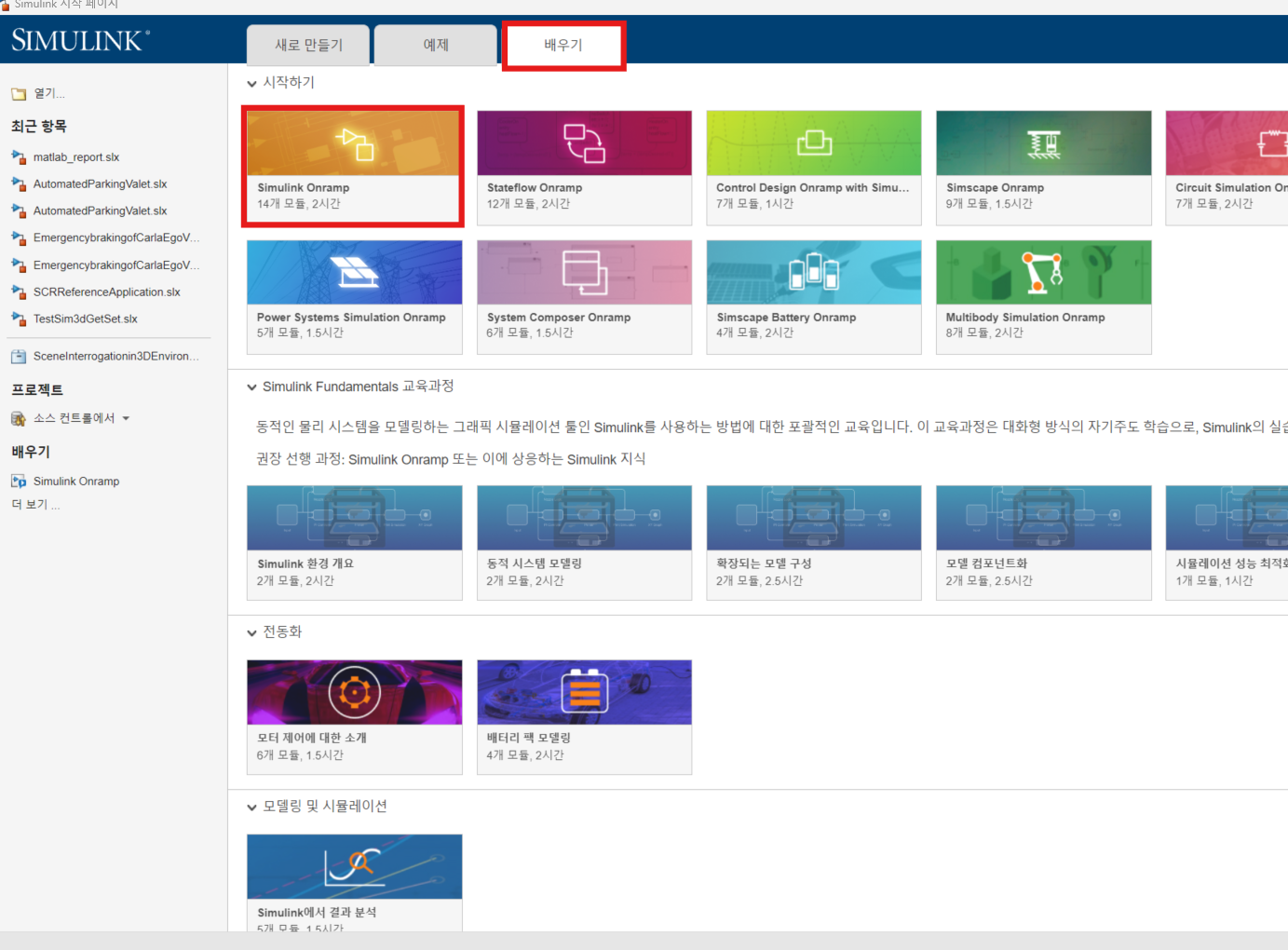

4. Simulink Onramp 들어가기

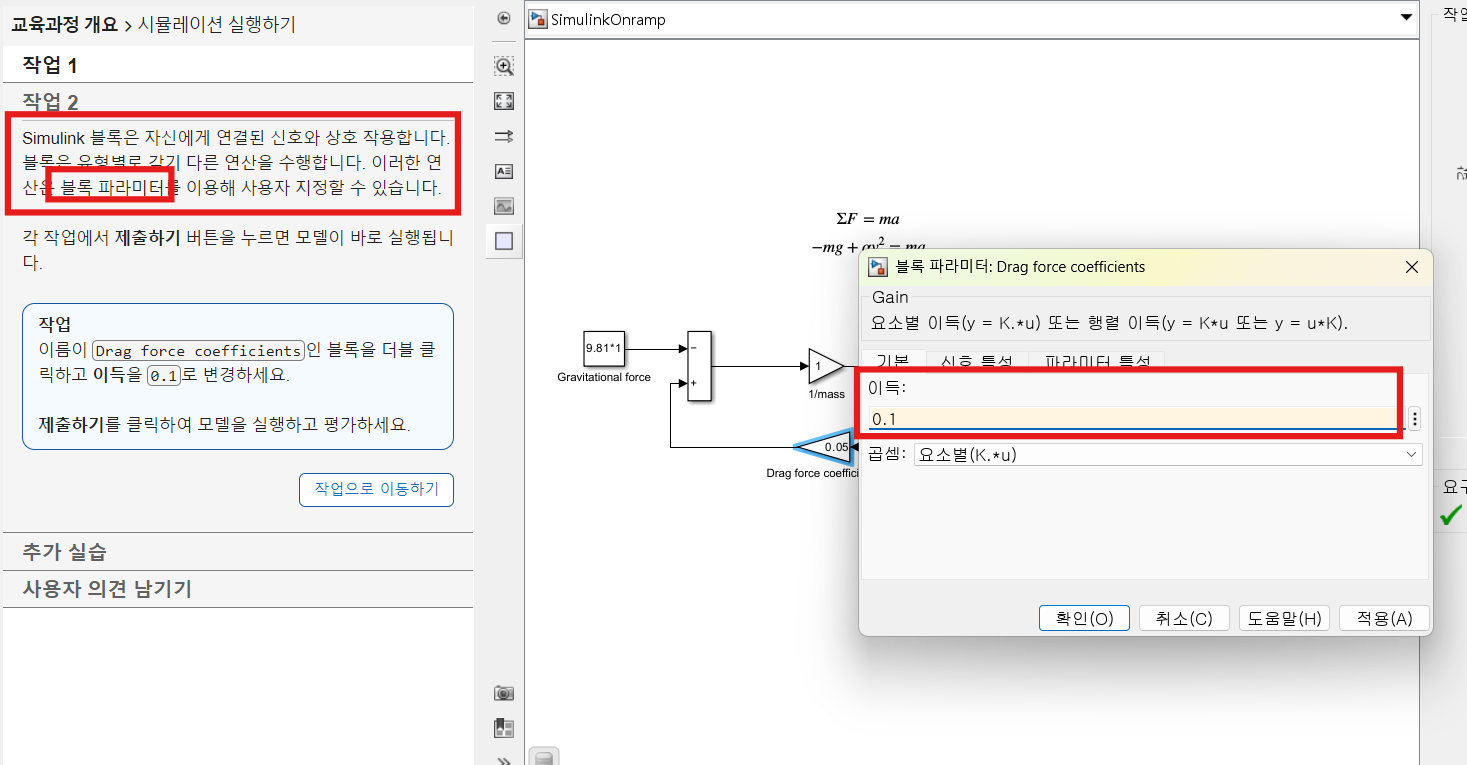

(1) 블록의 연산은 파라미터를 활용해 설정이 가능하다

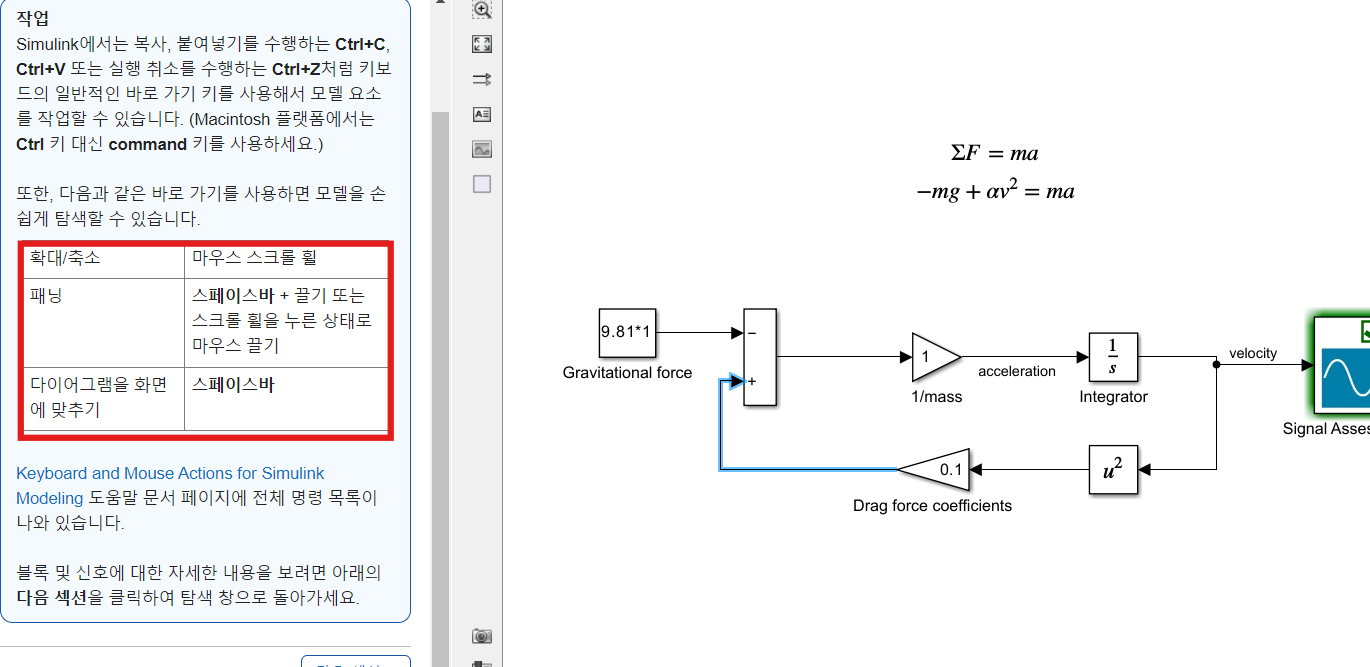

(2) 화면 조작

SPACE BAR 를 활용해서 모델을 화면에 맞추는 기능은 유용하게 쓸 수 있을 것 같다.

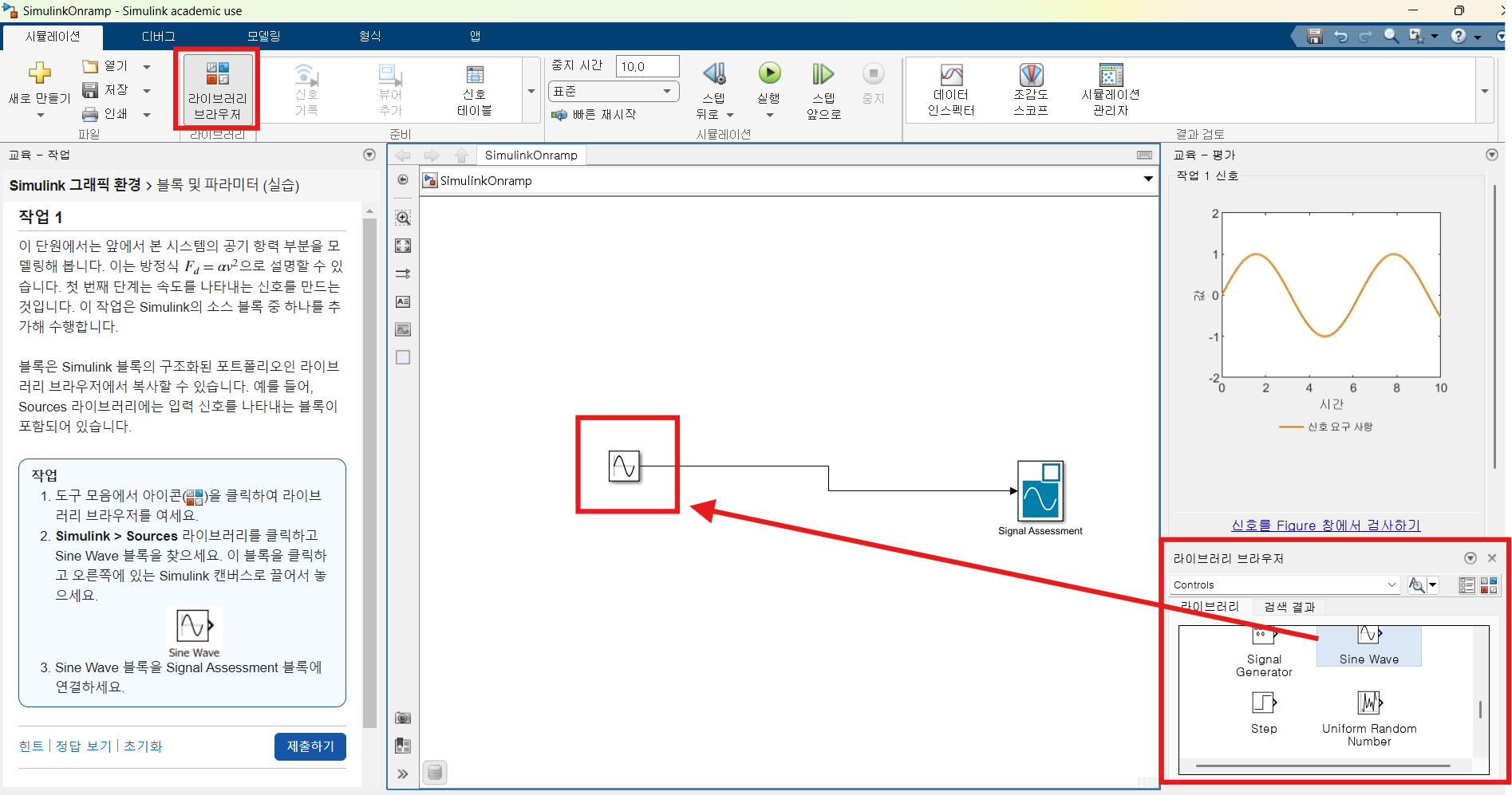

(3) 원하는 블록은 라이브러리 브라우저에서 찾는다

이렇게 라이브러리 브라우저에서 원하는 블록을 찾아서 캔버스에 드래그앤드랍 하면 된다.

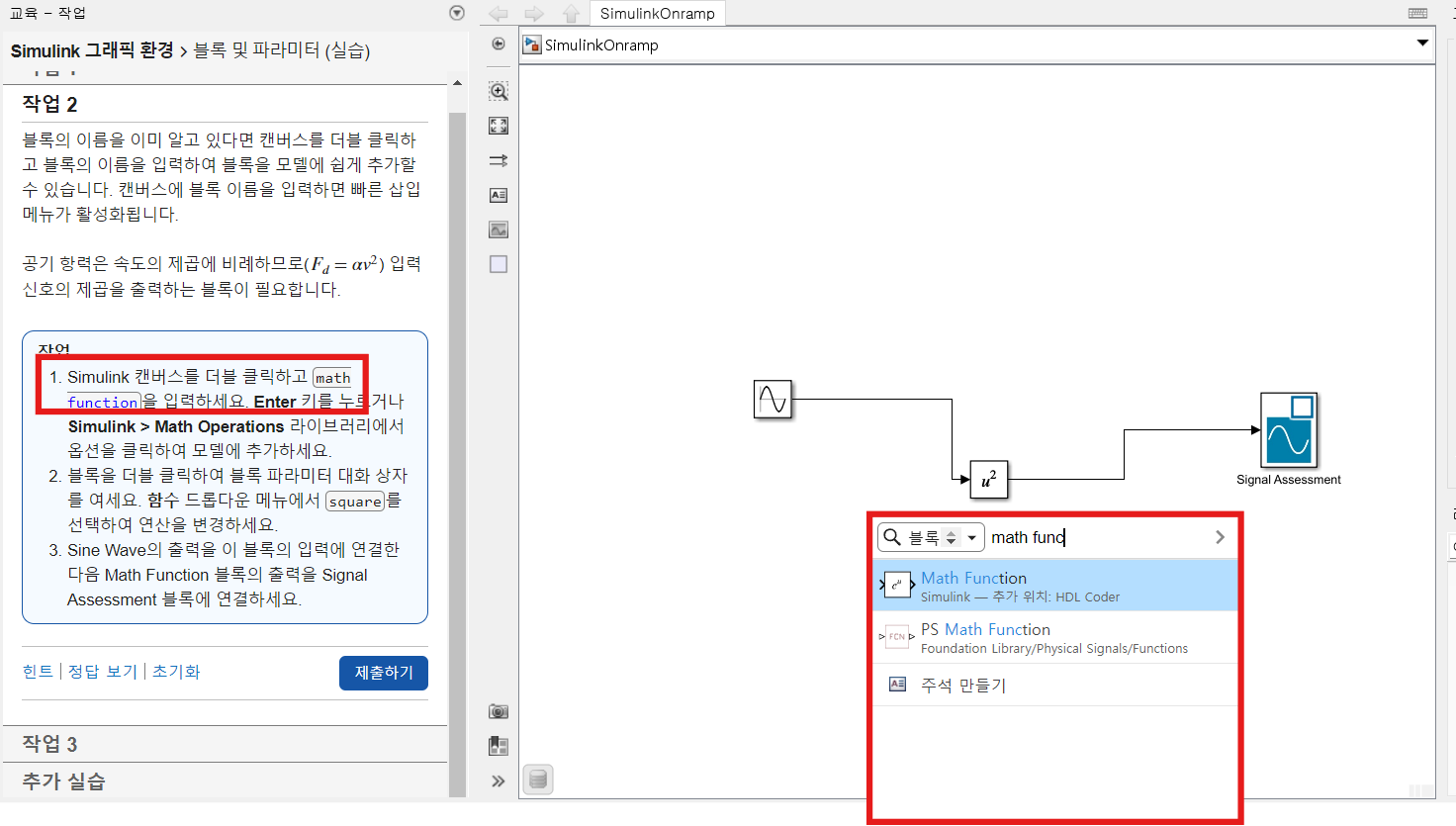

(4) 원하는 블록의 이름을 알면 캔버스 더블클릭 -> 검색해 찾아도된다.

캔버스 더블 클릭하면 이런 창이 나오고, 여기에 블록의 이름을 검색하면된다.

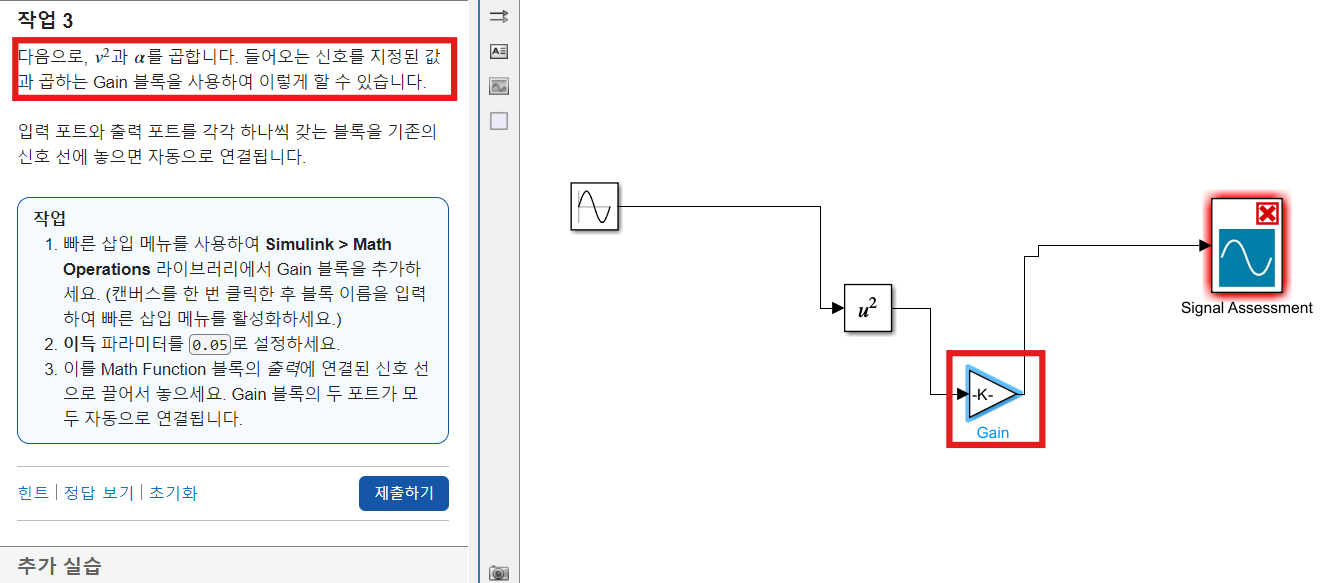

(5) 상수 곱 - Gain Block

Gain Block은 상수 곱의 기능을 수행한다.

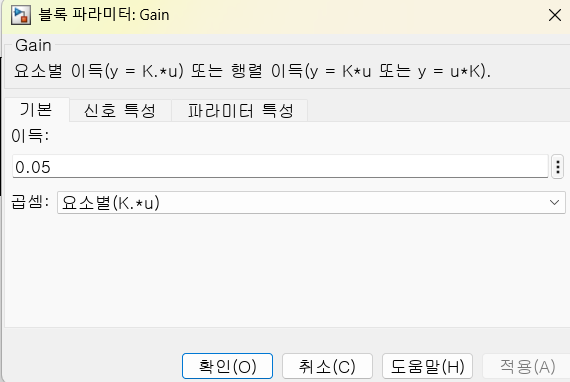

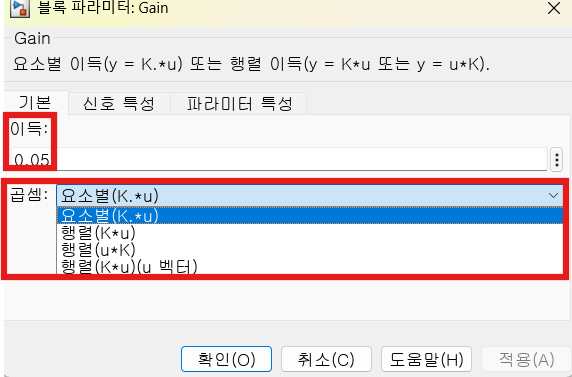

더블클릭 하면 요소별 곱을 할지, 행렬 곱을 할지 등등...의 연산 설정이 가능하다.

이득에 대한 설정도 가능하고 연산에 대한 설정도 가능하다

(6) 각 라이브러리는 여러 블록으로 구성된 모음집이다.

Sine Wave가 블록의 이름이고, 아래에 회색 글씨인 Simulink/Sources가 해당 블록이 소속된 라이브러리이다.

주의할점은, 일부 라이브러리에는 동일하거나 유사한 이름의 블록이 포함되어있지만, 이들 블록의 기능은 서로 다를 수 있다는 것이다.
