1. Intro

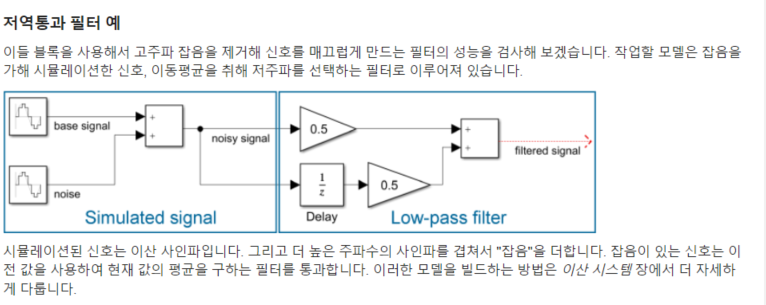

저역 통과 필터의 동작을 Display Block 및 Scope Block을 활용해 관찰해볼 것이다.

2. 신호 분기하기

원하는 신호를 클릭 -> 우클릭으로 드래그 하면 신호 분기가 가능하다.

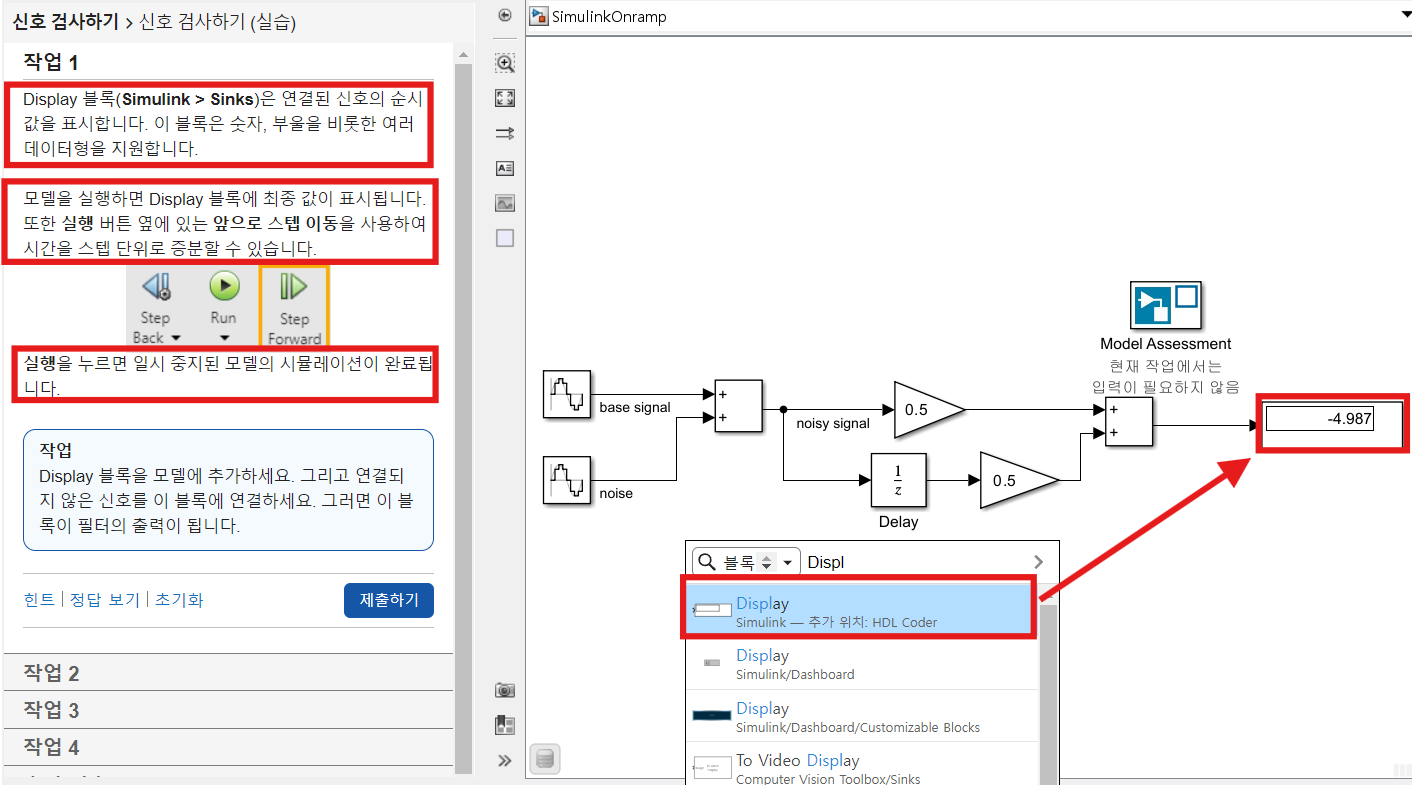

3. Display 블록

(1) Display 블록은 시간에 따른 연결된 신호의 값을 표시한다

(2) 다양한 실행 방법

• 실행 버튼 : 모델의 시뮬레이션이 한 번에 완료된다
• 스텝 앞으로 : 내가 시간의 한 스텝을 정해주면, 시간이 한 스텝, 한 스텝 진행되며 모델이 실행된다.

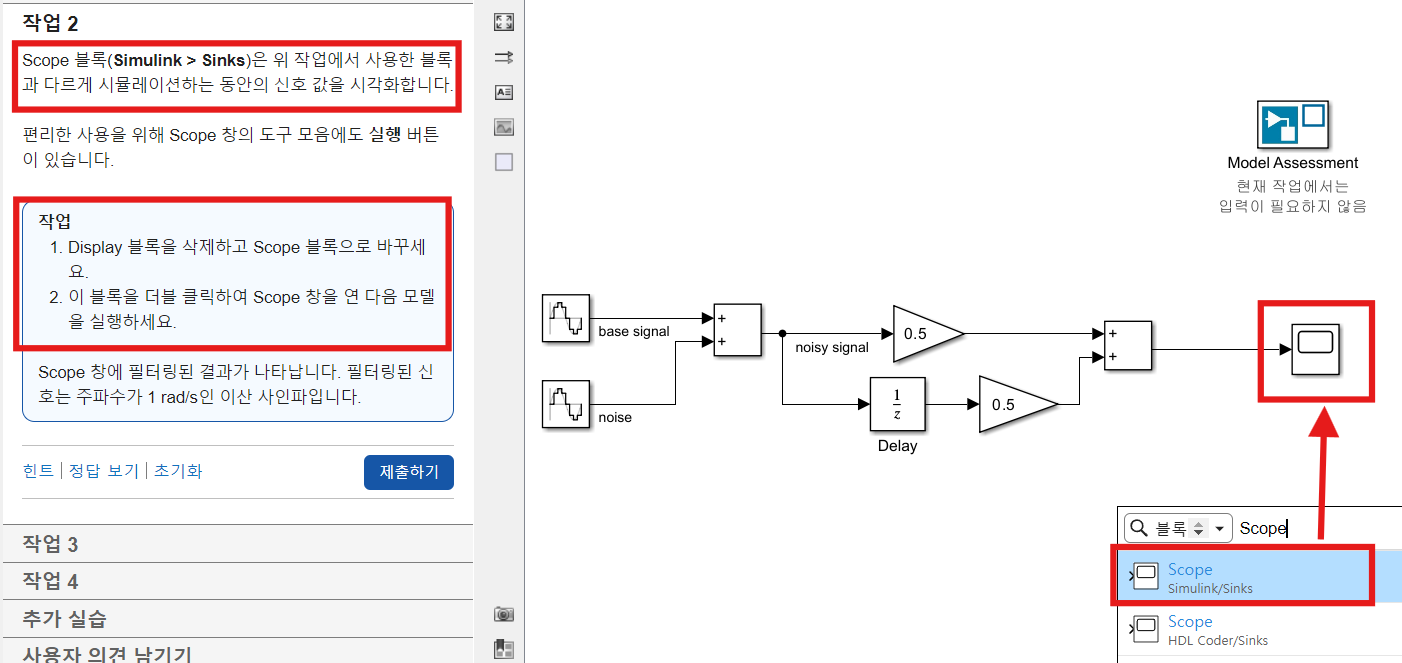

4. Scope 블록

Scope 블록은 그래프 형태로 신호를 시각화 해준다.

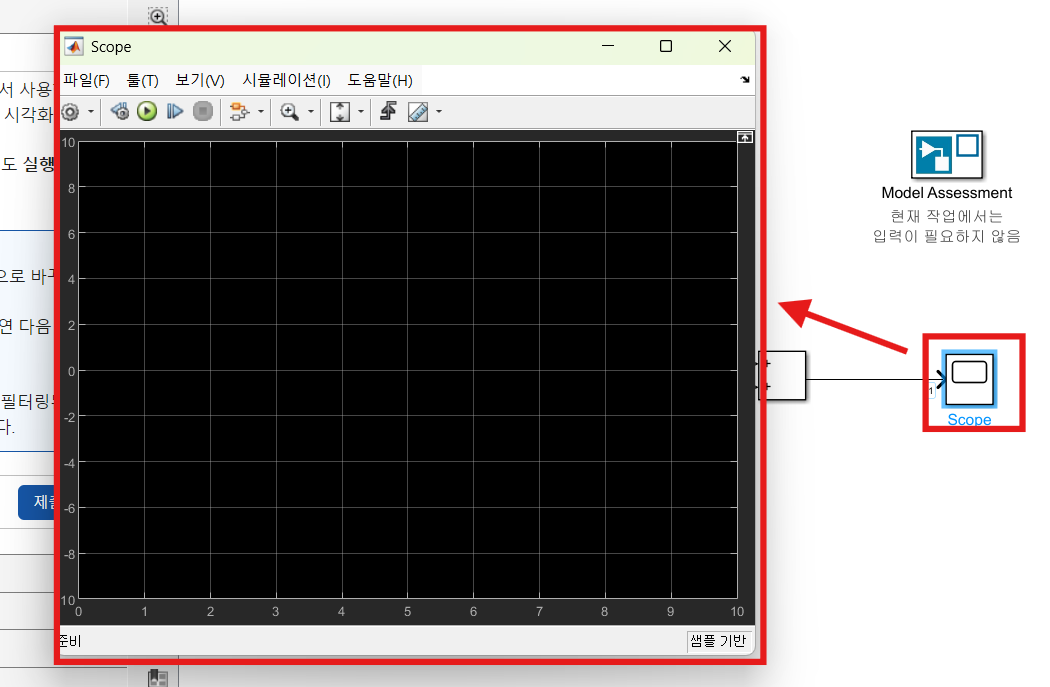

Scope 블록을 더블클릭하고, 실행을 눌러주면 된다.

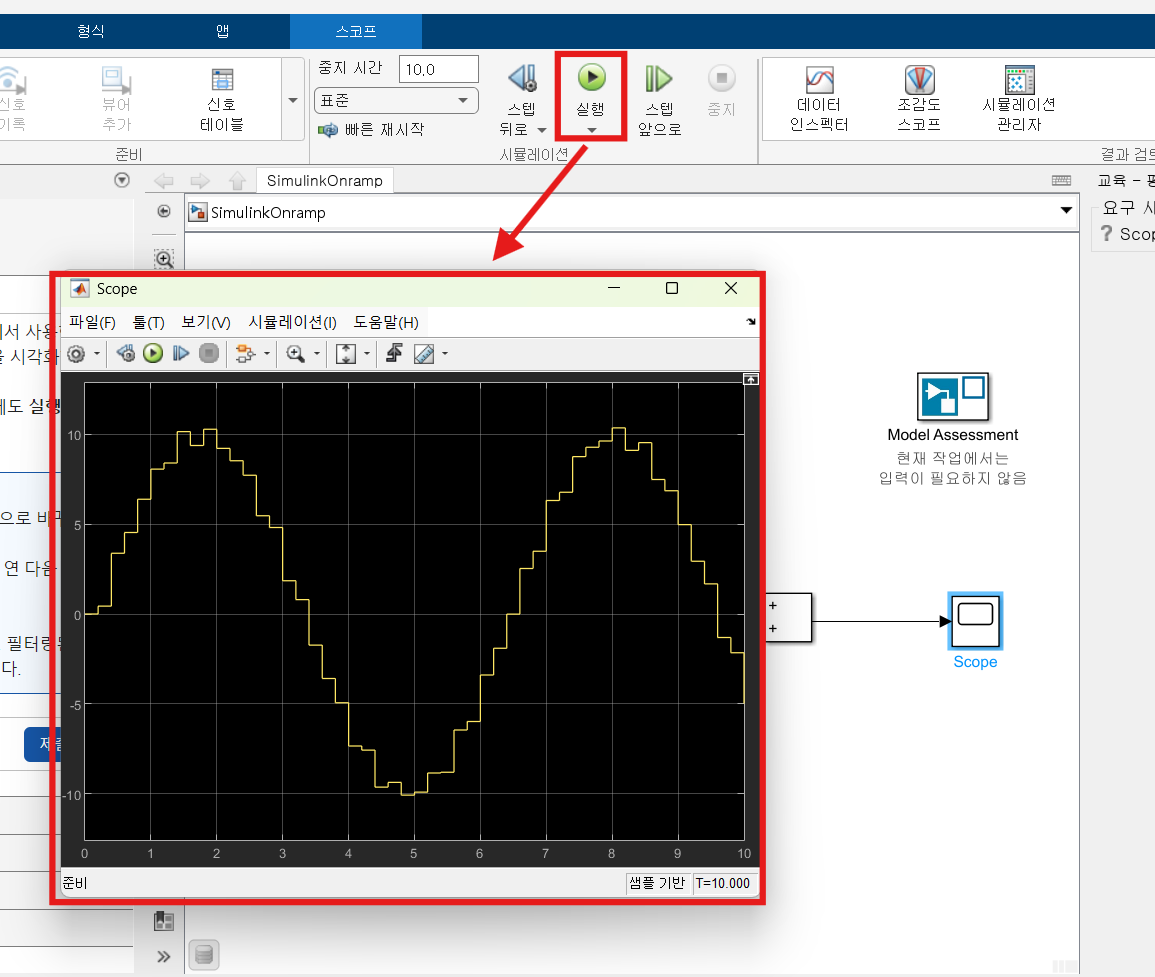

위와 같이 시간에 따른 신호의 변화가 그래프 형태로 시각화된다.

지금 보이는 신호는 필터링 시스템을 걸친 결과 나타난 이산 사인파이다.

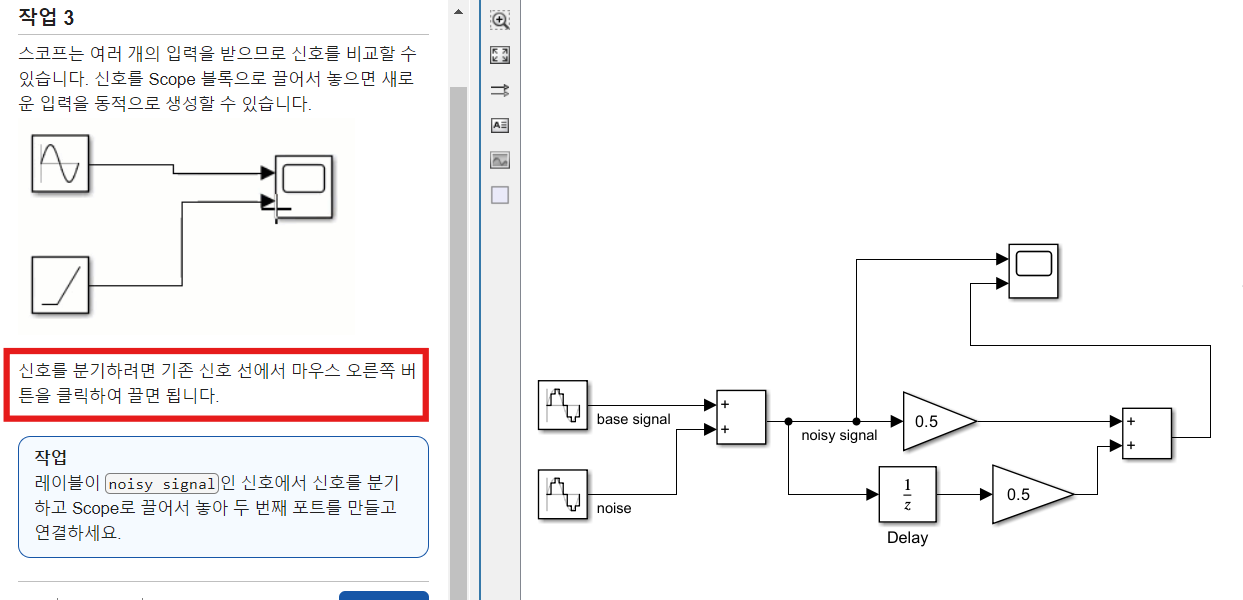

(1) Scope 블록에 2개의 입력 넣기

위와 같이 신호를 분기해서 Scope 블록에 2개의 입력을 넣어주면

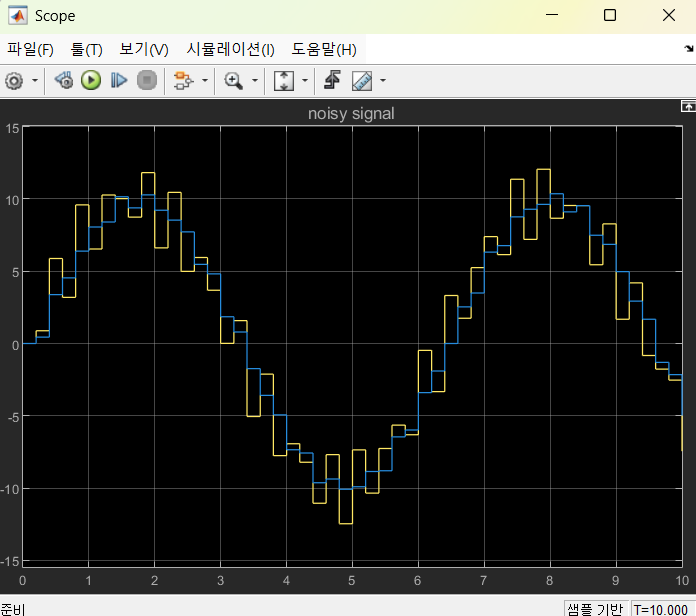

시뮬레이션 실행시 Scope 블록에 이런 화면이 나타난다.

그런데 이대로라면 두 신호의 구분이 불가하다.

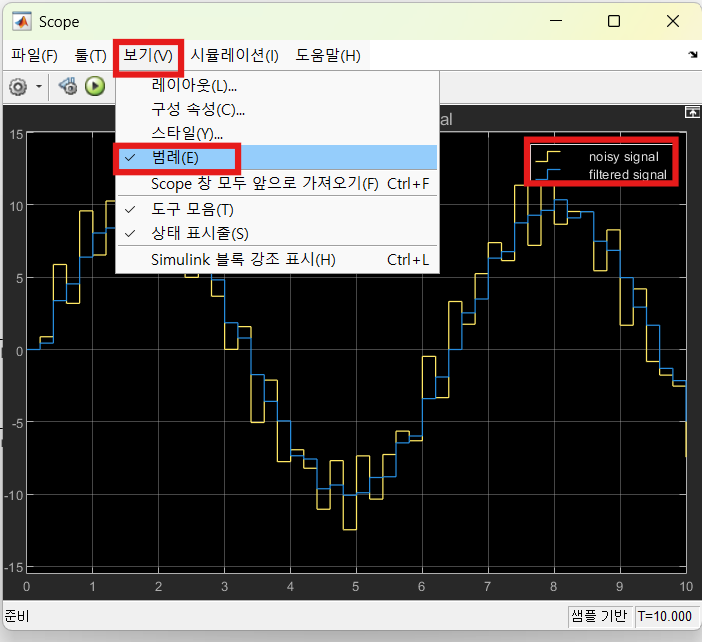

그래서 신호에 레이블을 지정해주고 Scope 블록에서 범례를 추가해줘야한다.

이렇게 범례를 추가하면 두 신호의 구분이 가능해진다.
