STP (Spanning Tree Protocol)

네트워크 엔지니어가 STP대해서 모르면 안된다고 생각한다.
STP개념 없이 스위치 구축이나 작업하면 나중에 피똥살것이다
해당 내용은 크게 어렵지가 않다 간단하게 설명시작

위에 구성처럼 네트워크를 구성한 사람이면 그래도 네트워크에 관심이 있는 분이라고 생각한다.
스위치 사이에 선을 두개 연결하면 데이터도 2배로 보낼 수 있겠지 생각하겠지만
정답은 X이다
이유는 브로드캐스트 통신방식에 있다
브도드캐스트 통신 방식은 수신한 인터페이스를 제외하고 나머지 인터페이스로 모두 홍보를 한다

위 사진처럼 fa0/1로 브로드캐스트를 하면 다시 fa0/2브로드캐스트 홍보를 진행하고 다시 fa0/1 브로드캐스트를 진행하여 뺑뺑 돌것이다 이걸 우리는 루핑돈다고 이야기를 한다.
이에 STP프로토콜은 해당 브로드캐스트 루핑을 막아주는 아주 든든 친구이다.
나쁘게 생각하지말자

어떻게 루핑을 막아줄까?

바로 대장 스위치 및 서열 정리를 하여 너가 루핑을 막을건지 선출한다.

대장이 되는 조건(Root Bridge되는 조건)

스위치 장비들간에
1.우선순위가 낮은 값
2.MAC주소 값이 낮은 녀석

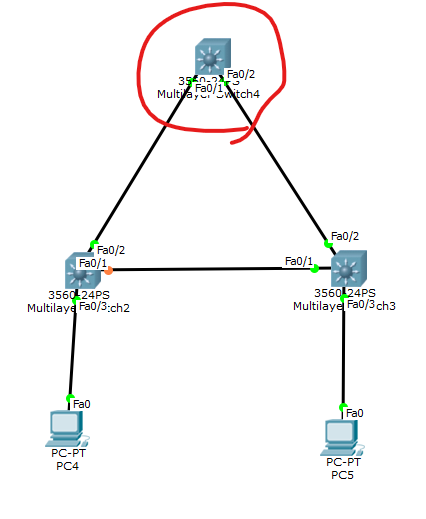

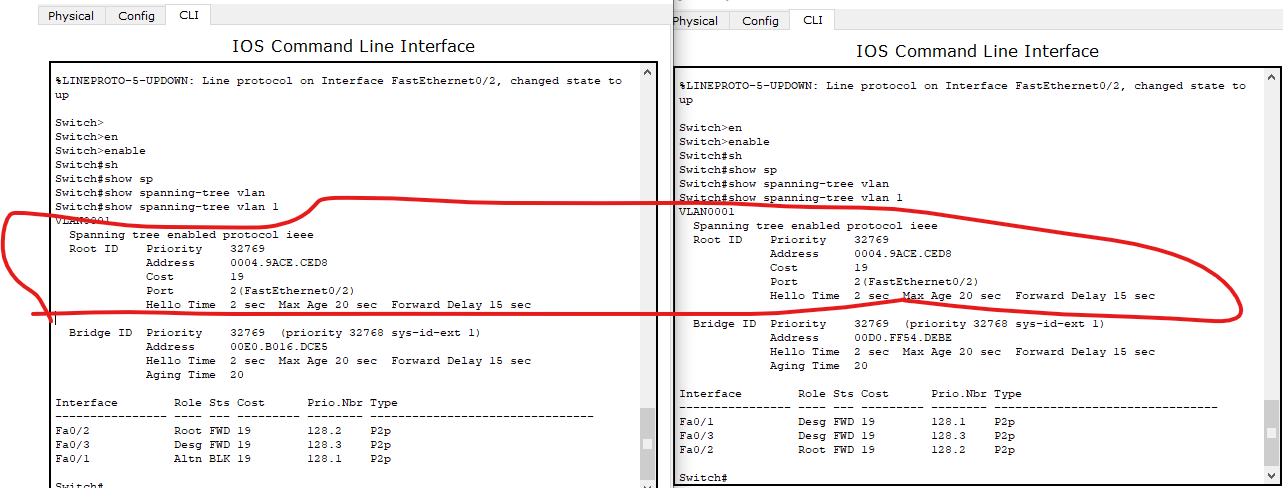

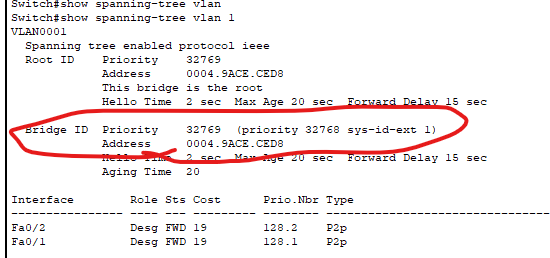

해당 사진처럼 우선순위 값 및 mac어드레스 주소가 낮은 녀석이 대장스위치로 선별이 된다.

대장이 아닌녀석(Non Root Bridge)

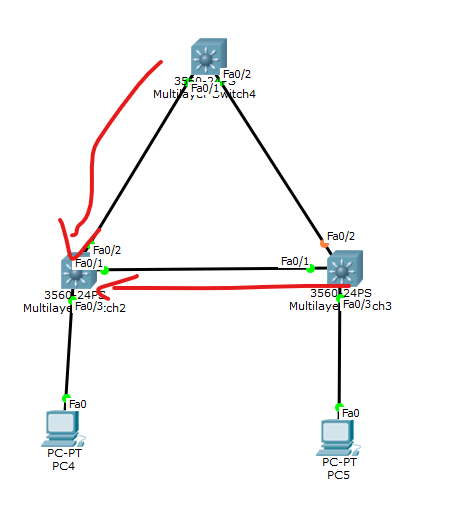

1.이녀석들 무조건 root-port를 하나씩 갖고 있어야 한다.
한마디로 누구보다 빠르게 대장에게 빨리 갈수 있어야 한다.
2.이제 남은 건 누가 루핑을 막아줄 것이냐의 싸움이다
이걸 BLK라고 한다 BLK은 데이터가 흐리지 못 한다 하지만 BPDU라는 패킷은 통과 시킨다.
해당 패킷은 STP구성에 필요한 정보를 담고 있어 BPUD받아 해당 네트워크가 대장이 바뀌었는지 아니면
서열 정리가 어디선가 일어났는지 인지할 수 있다.
BLK포트를 선출하는데 조건이 있다.

1.서로 보다 높은 대장-ID값
2.root 경로 cost 값이 높은 포트
3.MAC(BID)주소 값이 높은 장비
4.port-id 값이 높은 녀석
등이 있다.

위구성에서
1.서로 같은 대장-ID값이 포함이 되어 있어 ->무승무
2.root 경로 값이 높은 포트 서로의 경로 값음 ->무승무
3.아마 스위치2번이 맥주소가 높아서 ->짬처리 당해서 BLK포트를 갖게 된 것 같다
만약 3번 조건에서도 승부가 되지 않았다면 스위치들의 연결 된 port-id(포트번호)를 비교하여 높은 녀석이
BLK가 된다.

이로써 이제 하나의 네트워크 영역에서 서로 서열정리를 끝내 체계적으로 데이터를 처리할 수 있다.

대장 변경(Root Bridge변경)

대장 스위치라는 놈이 일을 못해 다른 스위치로 대장 스위치로 만들어야 될때

일 좀 잘할것 같은 스위치에게 우선순위를 대장이 되게 만들어 주면 된다
그것이

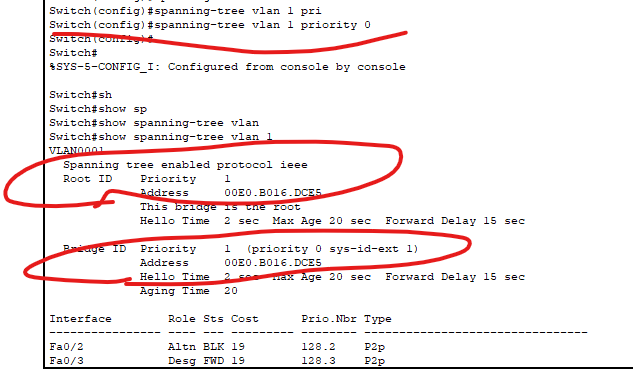

Switch(config)#spanning-tree vlan 1 priority 0
위 명령어이다

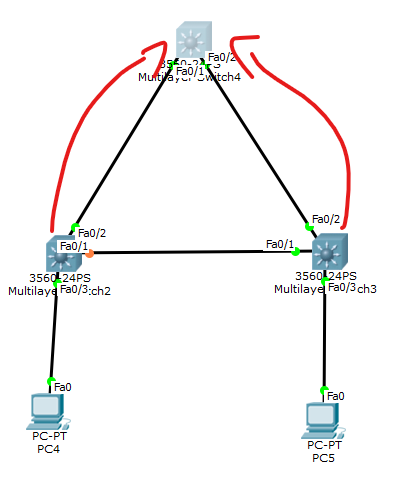

해당 명령어 입력 후 대장이 변경되어 인접한 스위치들도 대장 스위치 경로가 바뀌었고
BLK포트도 다시 선출하였다.

이상 간략하게 STP프로토콜 대해서 설명했다..
너무 간력했나? ㅋㅋㅋㅋㅋ
