VLAN이란 ?

참 헷갈라는 녀석이라니까 처음에 해당 내용을 접했을때 ㅋㅋ

먼저 VLAN은 L2기능이다.
L2스위치에서 논리적으로 브로드캐스트 홍보영역을 나눌수 있는 기술이다

이전에 글에서 말햇듯이 L2는 브로드캐스트 네트워크 대역을홍보하여 해당 해당 네트워크에 있는 녀석의 MAC맥주소로 스위칭하는 기술이다.

즉 L2스위치안에 여러개의 L2스위치가 생긴다고하면 이해하기 쉬울 것이다.

왜 VLAN이 필요할까?

VLAN은 대단기술이라고 생각한다 나는
먼저 연결 된 호스트에서 발생하는 브로드캐스트 패킷을 효과적으로 나눌수 있다.
이 말은 불필요하게 브로드캐스트를 받을 필요가 없는 장비들을 쓸데없는 브로드캐스트 영역으로 분리 시킬수 있다.

각 연결 된 단말기들이 브로드캐스트를 많이 받으면
서버나 PC들이 본인들의 일을 제대로하지 못 하게 된다
브로드캐스트 패킷을 받으면 해당 패킷 먼저 처리하기 때문에 일을 똑바로 못하게 된다...
그렇게 때문에 죄 없는 녀석이 피해를 안보기위해 VLAN을 사용해야한다.(죽을 놈들만 죽어라 살놈은 살고 이런 느낌?ㅋㅋㅋ)

주의사항

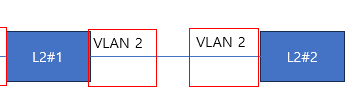

위 그림처럼 연결 된 다른 스위치와 통신을 할려면 VLAN이 같아야지 되지 않나요?라고 생각하는 사람이 정말 많을 것이다
나도 그랬고 가끔씩 필드에서 그렇게 생각하는 엔지니어도 없지않아 있다.

정답은 아니다
VLAN은 본인 장비에서 브드로드캐스트 홍보영역을 나누는 거지 반대편 스위치가 VLAN1번이건 VLAN2번이건 알빠가 아니다
그렇게 따지면 서버나 PC도 스위치에 연결할때 VLAN설정하고 연결해야하지 않나? ㅋㅋㅋㅋ

그러면 스위치안에서 서로 다른 네트워크 영역끼리 통신하고 싶어라고 하면 그때는 L3스위치 이상급을 사용하면 된다.
L3스위치 이상급부터는 IProuting기능이 있기때문이다 가능하다.

다시한번 이야기 한다 VLAN은 브로드캐스트 홍보 영역을 나누기 위해 사용하는 기술이다.. 헷갈리지 말자..

그림예제(1)

위 구성 같은 경우 스위치에 로컬 모든 포트가 VLAN1에 모두 같은
브로드캐스트 홍보 범위 영역이기 때문에
L2스위치에 VLAN1에 어떤 IP가 있던 말던 상관이 없다

연결 된 단말의 브로드캐스트를 홍보를 해주는 것이다.

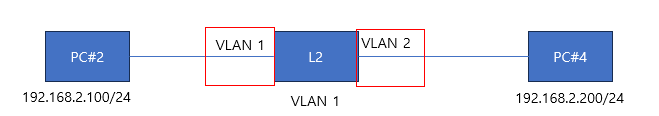

그림예제(2)

위 구성 같은 경우
PC#2, PC#4에 연결되어 있는 각각의 포트들이
L2스위치안에서 로컬 브로드캐스트 홍보영역 범위(논리적으로 스위치 조깨짐)가 나눠어져서 서로 통신이 안된다
