TRUNK

Trunk

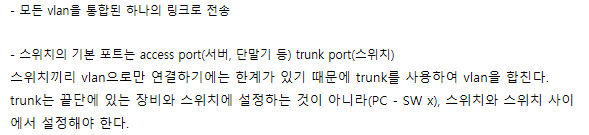

• 모든 vlan을 통합된 하나의 링크로 전송
• 스위치의 기본 포트는 access port(서버, 단말기 등) trunk port(스위치)
  스위치끼리 vlan으로만 연결하기에는 한계가 있기 때문에 trunk를 사용하여 vlan을 합친다.
  trunk는 끝단에 있는 장비와 스위치에 설정하는 것이 아니라(PC - SW x), 스위치와 스위치 사이에서 설정해야 한다.

Trunk_Packet Tracer

0. Pcaket Tracer switchport mode 옵션

• access : vlan
• trunk
• dynamic : trunk를 동적으로 설정

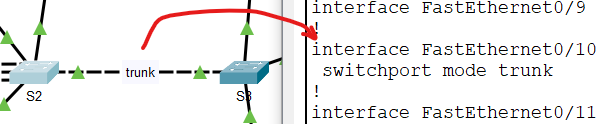

1. 트렁크 모드 설정 방법

• sw 2960일 경우
  interface f0/10
  switchport trunk encap dot1q/isl // 패킷트레이서_2960에서는 지원하지 않는 명령어
  switchport mode trunk
  --> 실행 x 이유? 패킷트레이서_2960에서는 지원하지 않는 명령어

• sw 3560일 경우_L3
  interface f0/10
  switchport trunk encap dot1q/isl
  switchport mode trunk
  --> 실행 o 이유? 패킷트레이서_3560에서는 지원

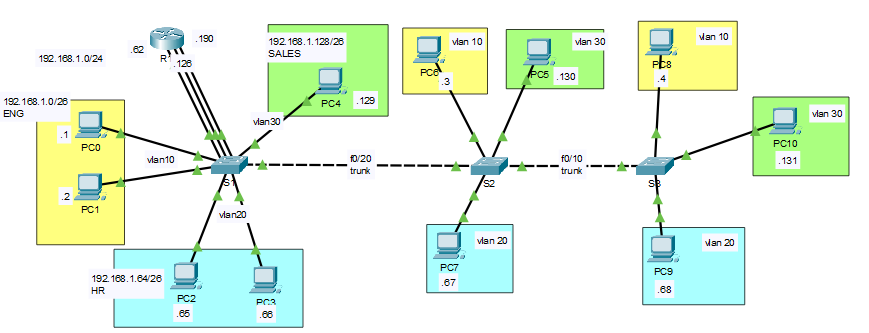

<실습 3> 추가 구성

1. S3 Vlan 설정

• vlan 설정
• 인터페이스에 할당

2. S2 ----- trunk ----- S3
   -> 같은 네트워크 영역, 다른 네트워크 영역 연결 가능

   -> 어떤 vlan이던지 다 지나갈 수 있음

3. vlan으로 연결되어 있는 구간(SW1-SW2)을 trunk로 구축하시오.

   S1(config)#int f0/20
   S1(config-if)#sw
   S1(config-if)#switchport mode trunk
   S2#conf t
   S2(config)#int f0/20
   S2(config-if)#switchport mode trunk

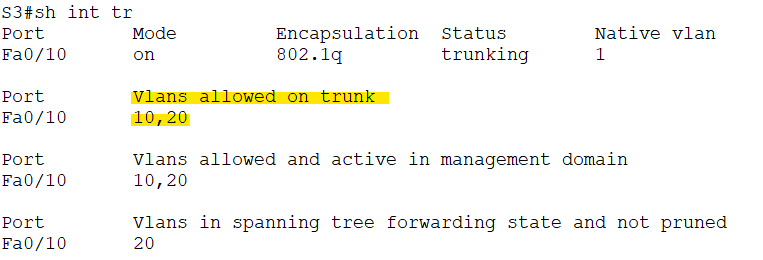

4. 트렁크 확인
   sh int tr
   장비마다 트렁크에서 허용되는 vlan이 제한되어 있음

   ->1-1005까지 모든 vlan 허용


5. trunk에서 vlan 제한 (보안상 특정 vlan만 허용하여 사용하는 것을 권장)

• 허용할 vlan 설정
  S3(config-if)#switchport trunk allowed vlan 10,20

• 설정 후 허용할 vlan 추가
  S3(config-if)#switchport trunk allowed vlan add 30


• 허용된 vlan 삭제
  S3(config-if)#switchport trunk allowed vlan remove 30

• 모두 허용
  S3(config-if)#switchport trunk allowed vlan all

• 특정 vlan 제외
  S3(config-if)#switchport trunk allowed vlan except 10


• 모든 vlan 차단
  S3(config-if)#switchport trunk allowed vlan none


-> trunk는 존재하지만 vlan을 차단한 상태

Trunk_GNS3

0. gns3_ switchport mode 옵션

dot1q-tunnel : 2계층 상에 터널링을 사용
private-vlan : vlan안에 private vlan 설정

<실습 3> 추가 구성

Trunk
1. 트렁크 설정
Switch(config-if)#sw
Switch(config-if)#switchport trunk encap dot1q // GNS3에서는 먼저 선행 되어야함
Switch(config-if)#sw
Switch(config-if)#switchport mode trunk

-packet tracer와 gns3 트렁크 설정 방법 비교

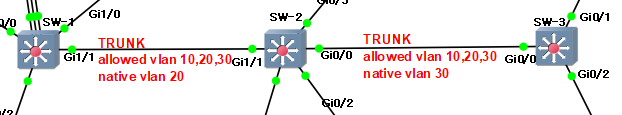

3. vlan으로 연결되어 있는 구간(SW1-SW2)을 trunk로 구축하시오.


SW1#conf t
SW1(config)#int g1/1
SW1(config-if)#switchport trunk encap dot1q
SW1(config-if)#switchport mode trunk

SW2#conf t
SW2(config)#int g1/1
SW2(config-if)#switchport trunk encap dot1q
SW2(config-if)#switchport mode trunk

4. vlan 제한

SW1#conf t
SW1(config)#int g1/1
SW1(config-if)#switchport trunk allowed vlan 10,20,30

SW2#conf t
SW2(config)#int range g0/0, g1/1
SW2(config-if-range)#switchport trunk allowed vlan 10,20,30

SW3#conf t
SW3(config)#int g0/0
SW3(config-if)#switchport trunk allowed vlan 10,20,30

5. native vlan


• SW1 ---- native vlan 20 ---- SW2

SW1#conf t
SW1(config)#int g1/1
SW1(config-if)#switchport trunk native vlan 20

SW2#conf t
SW2(config)#int g1/1
SW2(config-if)#switchport trunk native vlan 20

• SW2 ---- native vlan 30 ---- SW3

SW2(config-if)#int g0/0
SW2(config-if)#switchport trunk native vlan 30

SW3#conf t
SW3(config)#int g0/0
SW3(config-if)#switchport trunk native vlan 30

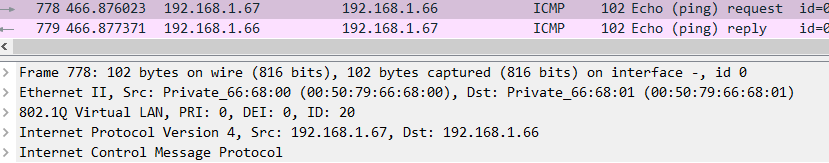

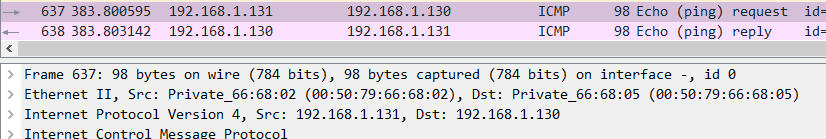

• vlan 30

-> VALN Tag(dot1q)가 붙지 않음

-vlan 10

-> VALN Tag(dot1q)가 붙음
