Receptive field를 확장시킨 model

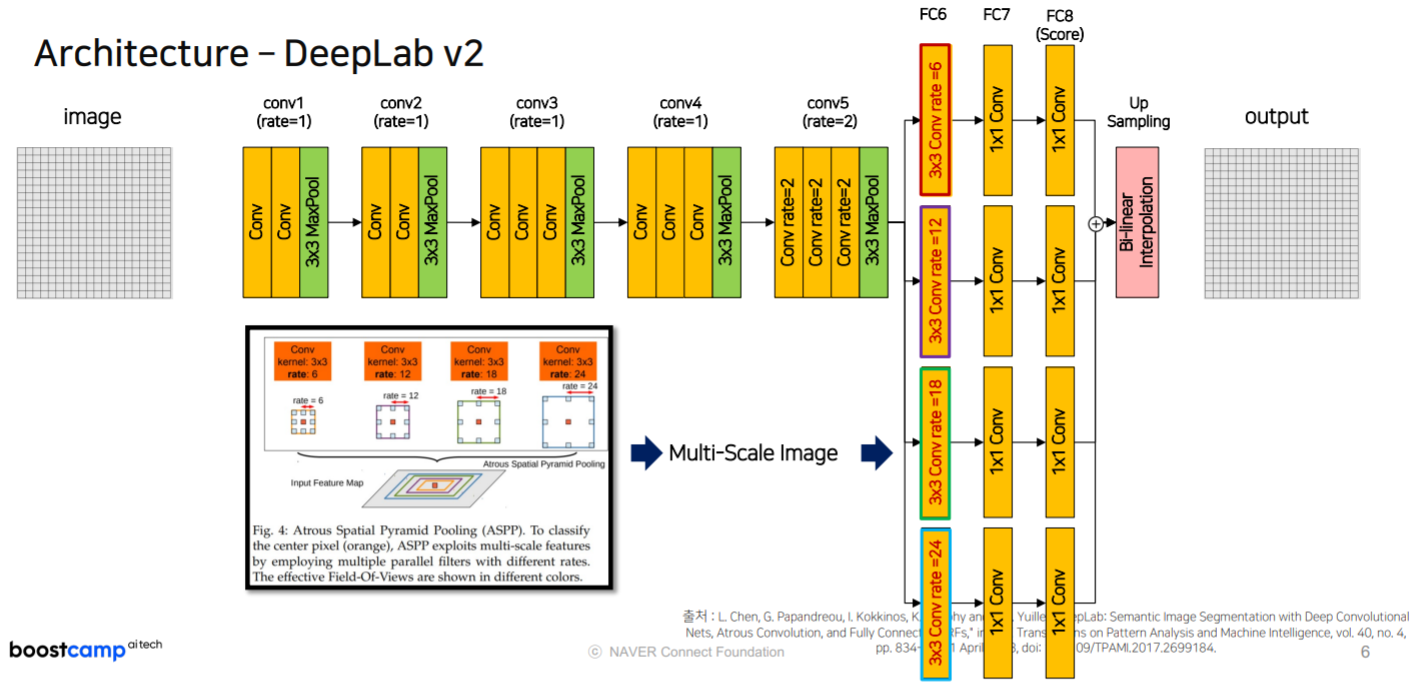

DeepLab v2

• ASPP(Atrous Spatial Pyramid Pooling)
  다양한 rate의 dilated conv 사용해서 더한 것

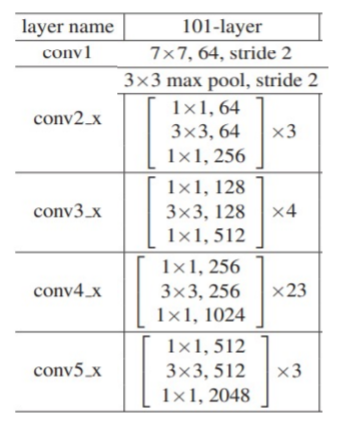

• ResNet101 backbone 사용

  bottle neck 구조의 conv block이 연속되어있는 형태
  skip connection 사용

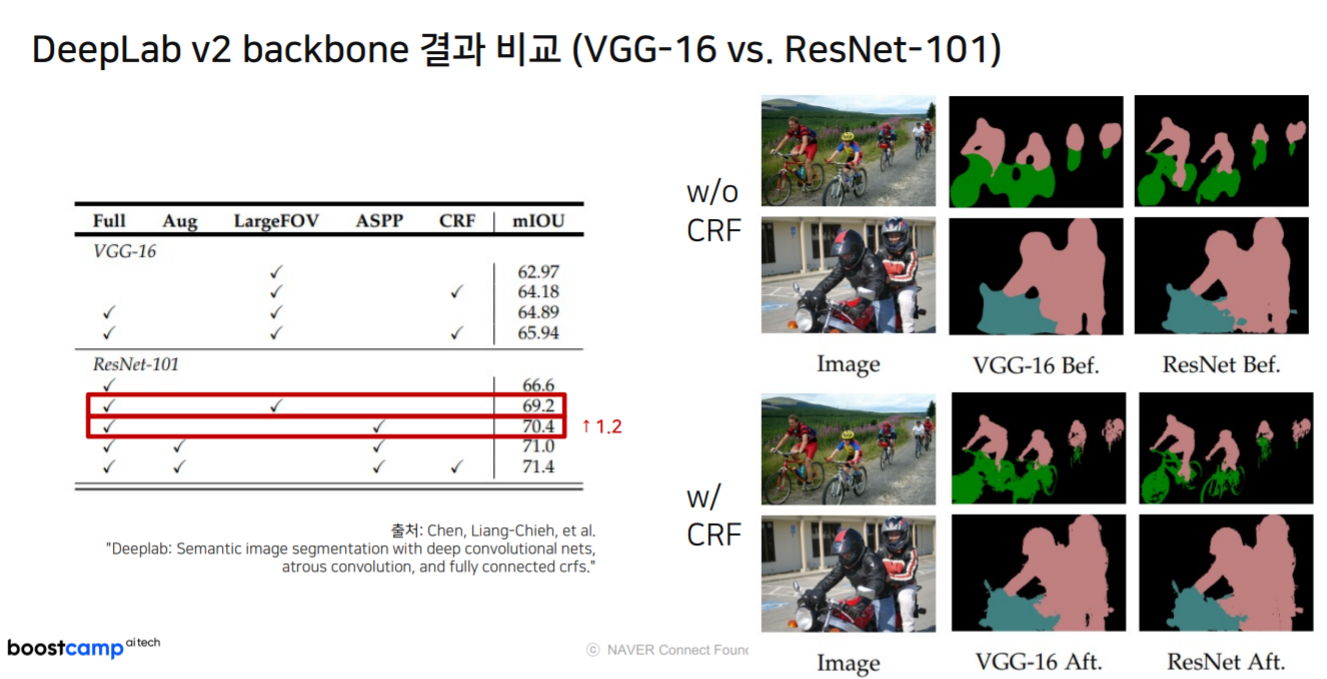

• 성능비교
  VGG 16 : 64.89
  ResNet101 : 69.2
  ResNet101 + ASPP : 70.4
  ResNet101 + ASPP + CRF : 71.4
  backbone 변경 영향이 젤크고 그다음이 ASPP


PSPNet

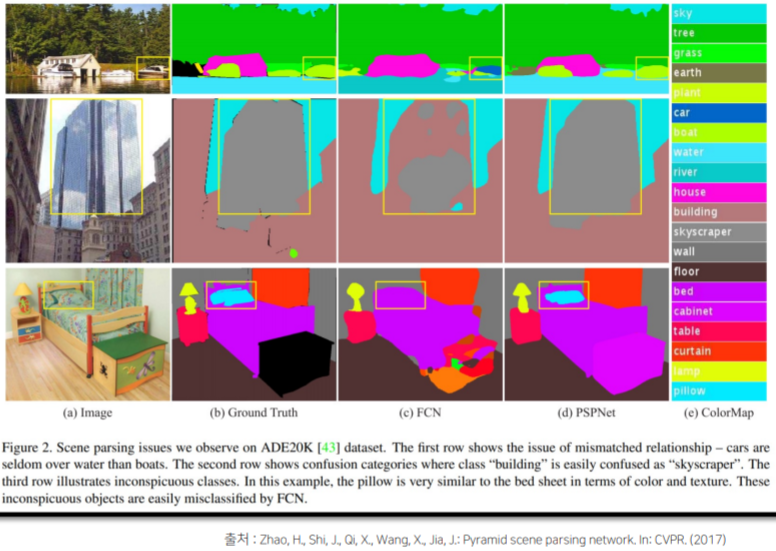

FCN의 문제점

• MismatchedRelationship
  주변물체와 어울리지않는 물체로 예측
• ConfusionCategories
  분류가 비슷한 카테고리
• InconspicuousClasses
  배경과 비슷한 물체

위의 문제점 모두 전체적인 맥락을 보지 못하는 것임.
FCN도 maxpooling을 사용했지만 이론적인 rf와 실제 rf는 차이가 있음

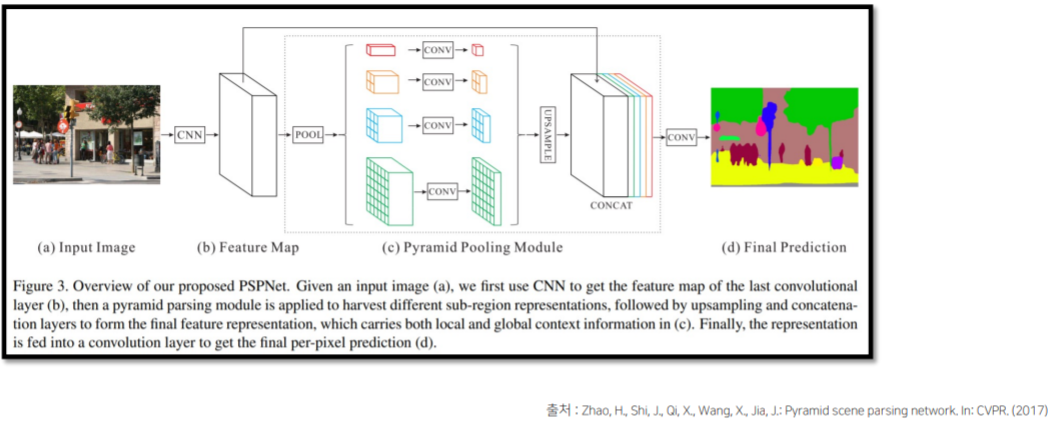

Pyramid pooling module

다양한 크기의 average pooling 적용 후 concat하여 receptive field를 넓힘

(concat 할때 크기가 다른 것은 upsampling을 통해 맞춰줌)

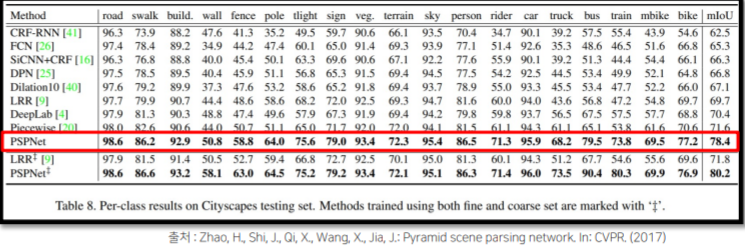

성능

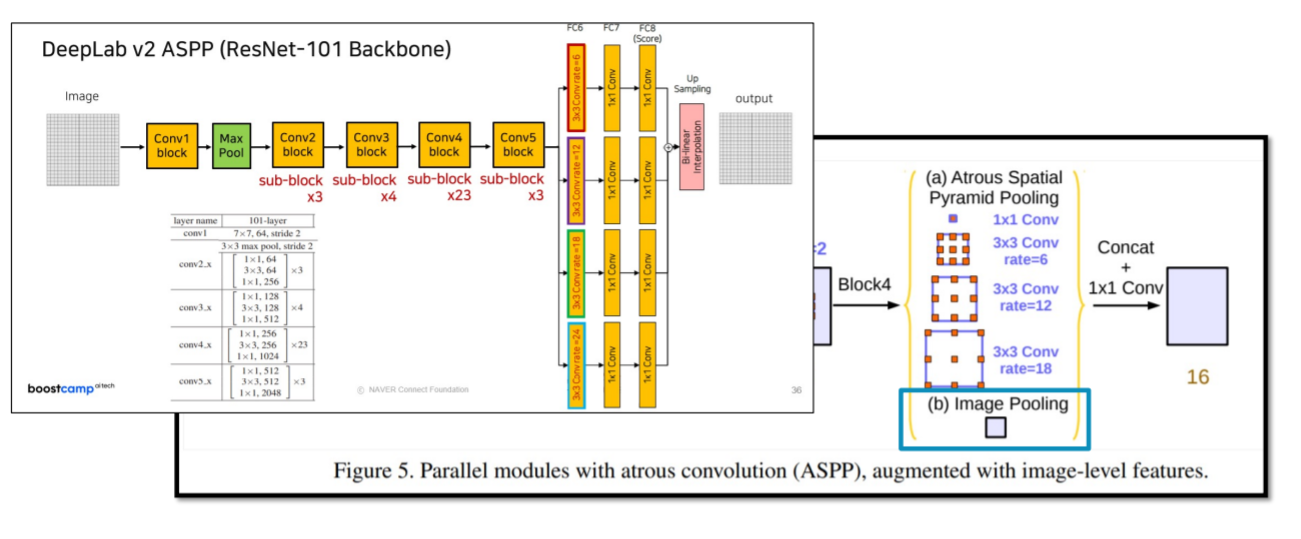

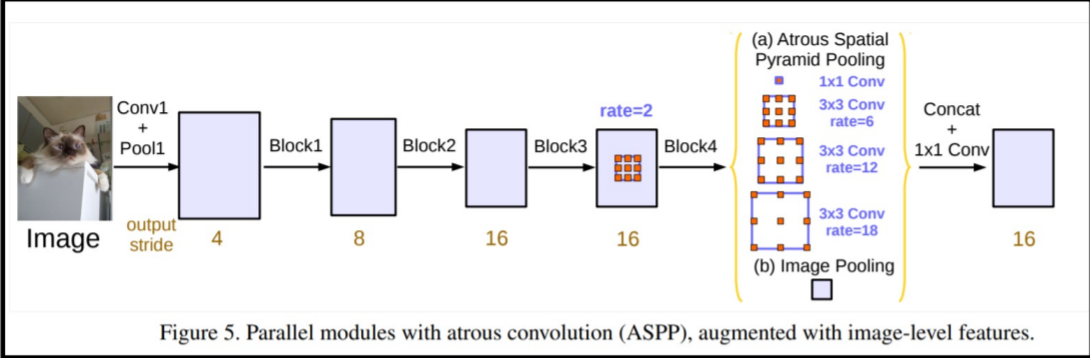

DeepLab v3

• ASPP
• 1x1 conv
• 이전 v2에서 ASPP에서보다 rate 종류가 1개 적어짐

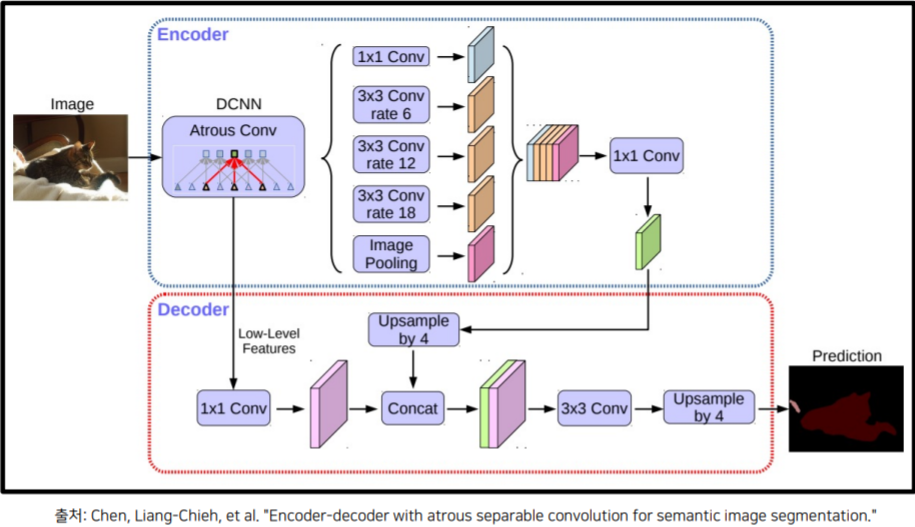

DeepLab v3+

• 수정된 Xception backbone
• encoder의 low level feature를 decoder에 넘겨줌
• Atrous separable convolution을 적용한 ASPP모듈 사용

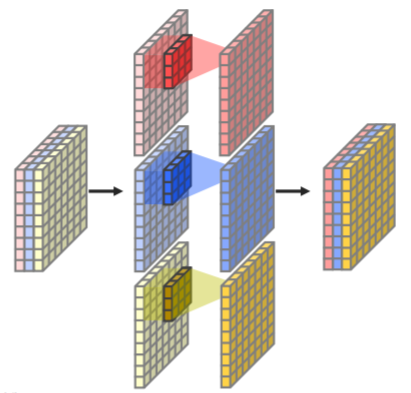

  Depthwise conv + Pointwise conv
  채널이 여러개면 필터의 채널도 여러개로 해서 한꺼번에 계산하는 것이 아니라 채널별로 따로 conv하고(depthwise) 각 채녈합친후 1x1 conv를 한다(pointwise)

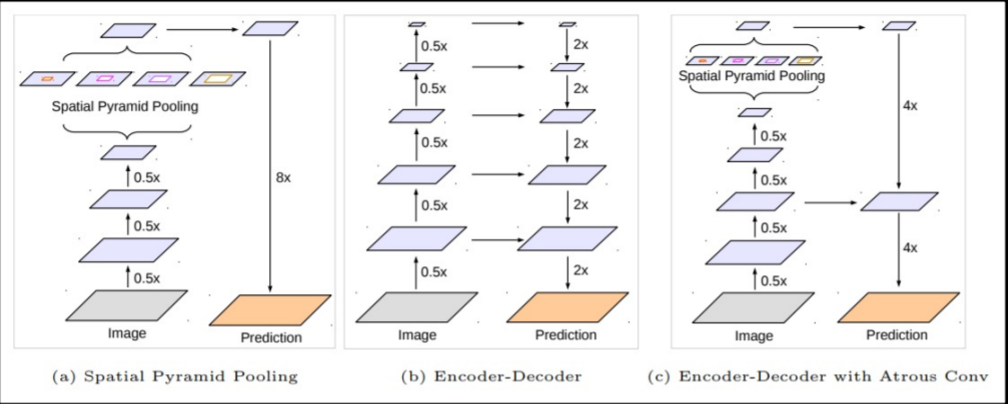

• 바로 upsampling하는대신 4배 -> 4배 두번에 걸쳐서 점진적인 upsampling

down sampling 과정과 upsampling 과정 둘 다 좀더 점진적으로

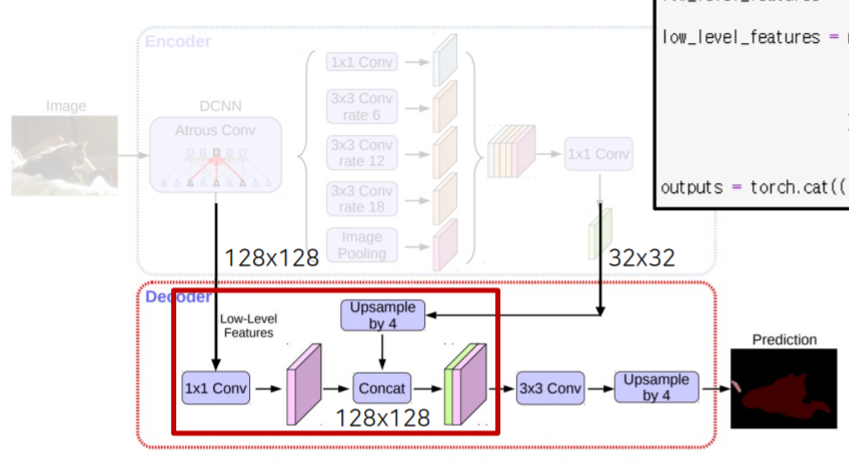

model 구조

• input : 512x512
• backbone에서 나온 low-level features는 128x128
• ASPP에서 나온 map은 32x32 -> upsample x4
• 위의 둘을 concat
• upsample x4

DeepLab v1부터 DeepLab v3+까지 정리

KEWORDS

• receptive field
• dilated conv
• DeepLab - ASPP
• PSPNet - Pyramid pooling module
• Atrous separable convolution
