📌URDF

  • Unified Robotics Description Format

  • 스케치, 계산 시뮬레이션 등 로봇을 표현하기 위한 파일

  • multibody 시스템을 설계하기 위한 XML 형식을 사용하며, XML은 로봇 파라미터 정의에 유용하다.

  • 확장자명 .urdf

  • ROS 사용

  • 로봇을 시뮬레이션하기 위해 충돌 정보, 시각적인 모양, 물성(관성, 연결 등) 정보를 포함하고 있다.


📌XML

  • eXtensible Markup Language

  • 데이터 교환, 저장이 용이해 다양한 데이터 표준화에 이용한다.

  • 내용 표현을 위해 형식적인 마커가 있다.

  • 사람이 읽기 쉽고, 문법적으로 분석/해석이 쉽다.

  • Markup: < >, & a


📌MATLAB를 활용한 3R Kinematic Model

기록해두면 좋은 것만 작성한다.

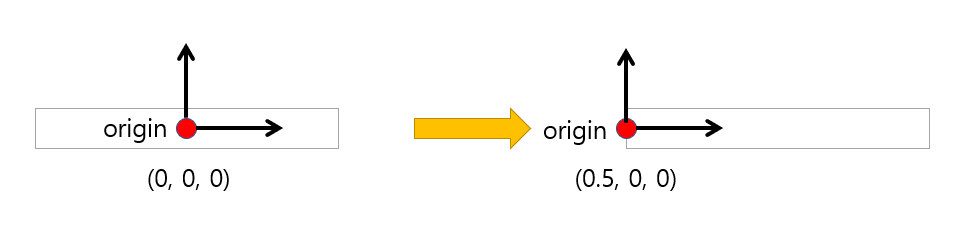

  • origin의 default 값이 box size의 x의 중간 부분이므로, joint와 link의 끝을 맞추기 위해 link의 origin을 x축 방향으로 0.5만큼 이동시킨다.

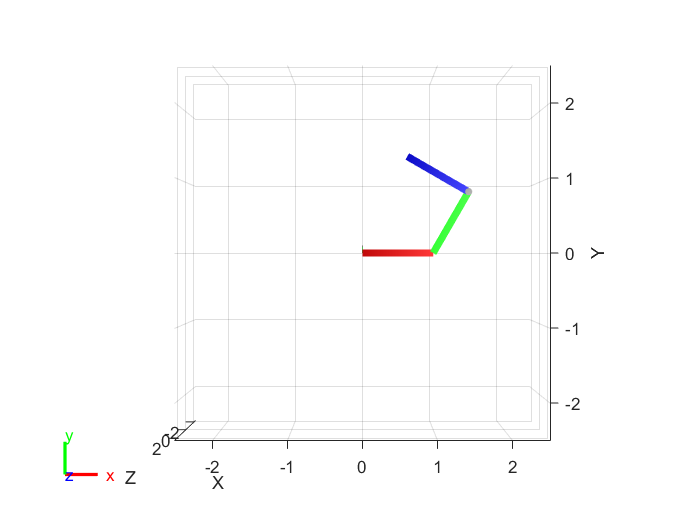

🔎.urdf 파일 실행 결과

  • joint 2 = pi/4
clear all; close all; clc;

r = importrobot('planar3b.urdf');
r.DataFormat='row';
show(r, [0 pi/4 pi/2]);
view(0,90);

  • joint 2 = pi/3
clear all; close all; clc;

r = importrobot('planar3b.urdf');
r.DataFormat='row';
show(r, [0 pi/3 pi/2]);
view(0,90);
