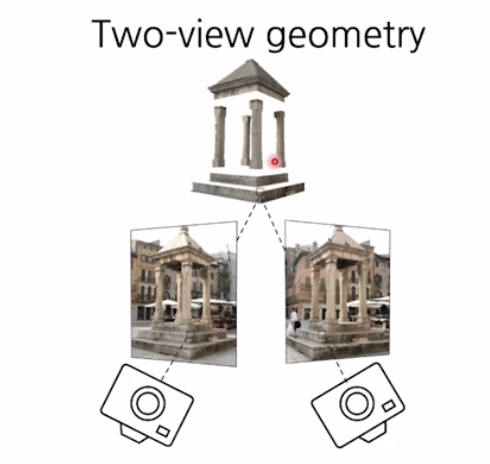

3D상에선 같은 점
교점이 projection point직선의 교점으로 대응할 수 있는 기법
: tringulation

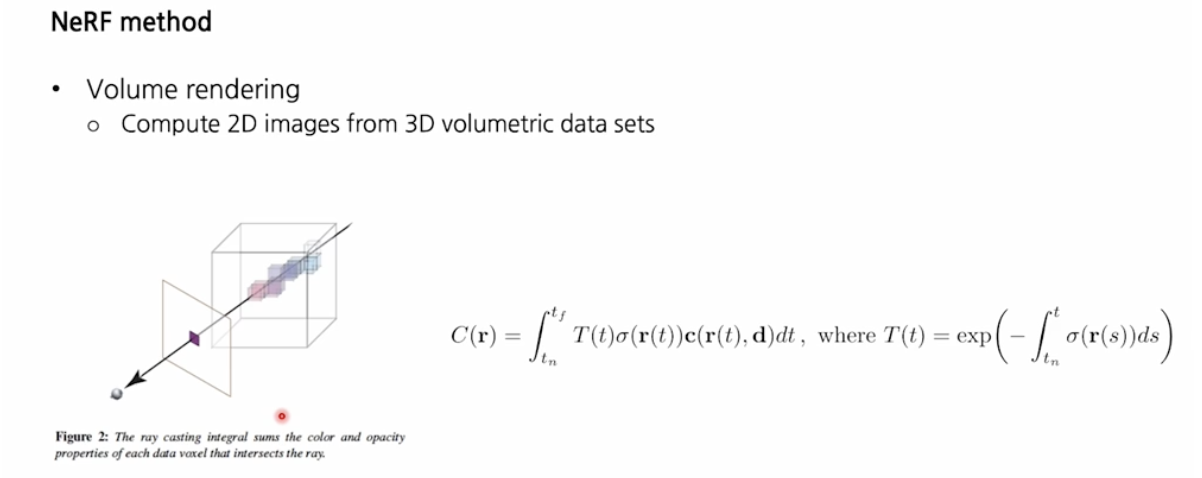

input image와 비교하며 super rendering
12.2 선형 삼각측량 방법

이 섹션에서는 간단한 선형 삼각측량 방법을 설명합니다. 일반적으로 추정된 점은 기하학적 관계를 정확히 만족하지 않으며, 이는 최적 추정치가 아닙니다. 선형 삼각측량 방법은 4.1절(p88)에서 설명한 DLT(Direct Linear Transformation) 방법의 직접적인 아날로그입니다. 각 이미지에서 우리는 측정된 값 x=PXx = PX, x′=P′Xx' = P'X를 가지며, 이 방정식들은 AX=0AX = 0 형식으로 결합할 수 있습니다. 이는 X에 대해 선형적인 방정식입니다.

먼저 동차 스케일 인자는 교차곱을 사용하여 제거되며, 각 이미지 점에 대해 세 개의 방정식 중 두 개가 선형 독립적입니다. 예를 들어 첫 번째 이미지에 대해 x×(PX)=0x \times (PX) = 0이고 이를 풀어쓰면 다음과 같습니다.

[
\hat{x} = PX \quad (\hat{x}' = P'X)
]
[
x(p_3^TX) - p_1^TX = 0
]
[
y(p_3^TX) - p_2^TX = 0
]
[
x(p_2^TX) - y(p_1^TX) = 0
]

여기서 piTp_i^T는 PP의 행(row)들입니다. 이 방정식들은 XX의 구성 요소에 대해 선형적입니다. 그 후 AX=0AX = 0형식의 방정식을 구성할 수 있습니다. 여기서

A=[xp3T−p1Typ3T−p2Tx′p3′T−p1′Ty′p3′T−p2′T]A = \begin{bmatrix} x p_3^T - p_1^T \\ y p_3^T - p_2^T \\ x' p_3'^T - p_1'^T \\ y' p_3'^T - p_2'^T \end{bmatrix}

각 이미지로부터 두 개의 방정식을 포함하여 네 개의 동차 미지수를 위한 총 네 개의 방정식을 제공합니다. 이 방정식들은 스케일에 대해서만 결정되기 때문에, 이는 중복된 방정식 세트입니다. ( AX = 0 ) 형태의 방정식을 푸는 두 가지 방법이 4.1절(p88)에서 논의되었으며, 여기서 다시 고려됩니다.

동차 방법 (DLT)

4.1.1절(p90)에서 설명한 방법은 A의 가장 작은 특이값에 해당하는 단위 특이 벡터를 해로 찾습니다.

선형 삼각측량 방법에 대한 심화 설명

이 문단에서는 두 가지 선형 삼각측량 방법인 동차(homogeneous) 방법과 비동차(inhomogeneous) 방법의 차이점과 성질을 설명합니다.

1. 동차(Homogeneous) 방법

동차 방법은 가장 작은 특이값에 해당하는 단위 특이 벡터를 구해 (AX = 0) 방정식을 푸는 방식입니다. 이는 일반적으로 DLT(Direct Linear Transformation) 방법으로 알려져 있습니다. 4.1.1절(p90)에서 설명된 것처럼 이 방법은 기하학적 관계를 보장하지 않지만, 잡음(noise)이 있는 경우에도 안정적으로 작동할 수 있습니다. 이 방법은 프로젝트 프레임에 대한 불변성을 보장하지 않기 때문에, 프로젝트 재구성(projective reconstruction)을 위한 작업에 적합하지 않을 수 있습니다.

이때 카메라 행렬 ( P )와 ( P' )가 ( PH^{-1} )와 ( P'H^{-1} )로 변환된다고 가정하면, 방정식의 행렬 ( A )도 ( AH^{-1} )로 변환됩니다. 그러므로 원래 문제에서의 ( AX = \epsilon )에 해당하는 점 ( X )는 변환된 문제에서 ( (AH^{-1})(HX) = \epsilon )을 만족하는 점 ( HX )에 해당하게 됩니다. 하지만 동차 방법에서는 ( |X| = 1 )이라는 조건이 적용되는데, 이는 프로젝트 변환에 대해 불변하지 않습니다. 따라서 원래 문제에서의 해 ( X )는 변환된 문제에서의 해 ( HX )와 일치하지 않을 수 있습니다.

2. 비동차(Inhomogeneous) 방법

비동차 방법은 ( X = (X, Y, Z, 1)^T )로 설정하여 동차 방정식 세트를 세 개의 미지수에 대한 네 개의 비동차 방정식으로 변환합니다. 이 방법은 최소 제곱법(least-squares)을 사용하여 해를 구하며, 4.1.2절(p90)에서 논의된 것처럼 ( X )의 마지막 좌표가 0에 가까운 경우 불안정해질 수 있습니다. 이는 특히 재구성된 점이 무한 평면에 위치할 가능성이 있는 프로젝트 재구성의 경우에 큰 문제점이 됩니다. 그러나 이 방법은 아핀 변환(affine transformation)에서는 불변성을 가집니다. 즉, 아핀 변환에서 ( X = (X, Y, Z, 1)^T ) 조건이 유지되므로 대응되는 벡터 ( X' )에 대해 동일한 오류를 갖는다는 의미입니다.

따라서 비동차 방법은 아핀 변환에 대해 불변이지만, 동차 방법은 그렇지 않습니다.

3. 논의 및 권장 방법

두 방법 모두 잡음이 있는 상황에서 서로 다른 특성을 보이며, 특히 프로젝트 재구성 작업에서는 적합하지 않을 수 있습니다. 동차 방법은 일반적으로 만족할 만한 결과를 제공하며, 특히 두 개 이상의 뷰가 있는 경우 일반화가 쉽다는 장점이 있습니다. 반면, 비동차 방법은 아핀 변환에 대해 불변성을 가지고 있으며, 대응되는 점들에서 동일한 오류를 최소화할 수 있습니다.

이후 장에서는 카메라의 프로젝트 프레임에 대해 불변성을 갖고 기하학적 이미지 오류를 최소화하는 삼각측량 방법을 설명할 것입니다. 이 방법이 권장되지만, 동차 선형 방법도 여전히 종종 수용할 만한 결과를 제공합니다.

  1. Cross-modal Reasoning (교차 모달 추론)
    첫 번째 이미지에서는 'Cross-modal Reasoning'이라는 개념을 다루고 있다. 이는 서로 다른 형태(모달)의 정보, 예를 들어 텍스트와 이미지 같은 정보를 상호 참조하여 의미를 추론하는 과정이다. 세 가지 방법 중 'Matching(매칭)', 'Translating(번역)', 'Referencing(참조)'가 있으며, 그림에서는 'Referencing(참조)' 방법을 강조하고 있다. 이 방법은 서로 다른 모달의 정보를 서로 참조하면서 의미를 도출하는 방식으로, 특히 한 모달에서 얻은 정보를 다른 모달에 적용하여 해석하는 과정이다.

  2. Show, Attend and Tell
    두 번째 이미지와 세 번째 이미지는 'Show, Attend, and Tell'이라는 이미지 캡션 생성 방법론을 설명하고 있다.

    1. Input Image (입력 이미지): 이미지가 주어지면, 이를 첫 단계로 입력받는다.
    2. Convolutional Feature Extraction (합성곱 특징 추출): 합성곱 신경망(CNN)을 사용하여 이미지에서 주요 특징들을 추출한다. 이 과정에서 이미지가 14x14 크기의 특징 맵으로 변환된다.
    3. RNN with Attention (어텐션 메커니즘을 가진 순환 신경망): RNN(순환 신경망)과 어텐션 메커니즘을 사용하여 이미지의 특정 부분에 주목한다. 즉, 이미지의 여러 부분 중 어디에 주목할지를 결정하는 것이 이 단계에서 이루어진다. 여기서 LSTM(Long Short-Term Memory) 네트워크가 사용되어 순차적인 단어 생성을 돕는다.
    4. Word Generation (단어 생성): 마지막으로, 주목한 이미지의 정보를 바탕으로 단어를 하나씩 생성하여 최종적으로 이미지 설명 문장을 만들어낸다. 예시에서는 "A bird flying over a body of water"라는 문장이 생성된다.

      Inference 과정에서는, CNN이 이미지에서 특징을 추출하고, 어텐션 메커니즘을 통해 이미지의 특정 위치에 집중하며 해당 위치의 특징을 기반으로 캡션을 생성하게 된다. 이를 통해 특정 이미지에서 어떤 부분에 주목할지 결정하는 것이 가능해진다.

  3. Few-Shot Learning
    Flamingo는 주어진 적은 데이터(few-shot examples)만을 사용해 새로운 정보를 추론할 수 있는 모델이다. 첫 번째 이미지에서는 다양한 입력 프롬프트(input prompt)와 몇 가지 예시를 바탕으로 모델이 출력을 생성하는 과정이 설명되어 있다. 예를 들어, 이미지에서 “이것은 플라밍고입니다”라는 문장을 생성할 수 있다. 이 모델은 학습 예시를 많이 필요로 하지 않고도 높은 성능을 발휘할 수 있는 능력을 가지고 있다.

  4. Flamingo의 모듈 네트워크
    두 번째와 세 번째 이미지는 Flamingo의 네트워크 구조를 보여준다. 모델은 두 가지 중요한 요소로 구성되며, 각각 사전 학습된 비전 인코더와 언어 모델이 있다. 비전 인코더는 이미지를 처리하고, 그 특징을 추출하여 텍스트 생성에 사용된다. 여기서 Perceiver Resampler라는 모듈이 특징을 다시 샘플링하여 텍스트 생성을 돕는 역할을 한다. LM 블록(Language Model Block)은 이미지와 텍스트 간의 관계를 모델링하며, 교차 어텐션(cross attention)을 통해 이미지와 텍스트 간의 상호작용을 학습한다.

  5. Gated Cross Attention과 Transformer Decoder
    마지막 이미지에서는 Gated Cross Attention 메커니즘을 사용하는 Transformer 디코더 구조가 설명되어 있다. 이 구조는 언어와 이미지 간의 상호작용을 강화하기 위해 tanh 게이팅을 추가하여 어텐션을 조절한다. 이를 통해 이미지를 보다 정밀하게 분석하고 텍스트로 변환할 수 있다.

  1. 테디베어 이미지 예시
    첫 번째 대화에서는 달 위에 있는 두 마리의 테디베어 사진에 대해 대화가 진행된다. 질문자는 "그들이 무엇을 하고 있는가?", "그들이 사용하는 물건은 무엇인가?"와 같은 질문을 통해 이미지를 분석하고, 모델은 "그들이 대화를 하고 있다", "그것은 컴퓨터처럼 보인다" 등의 답변을 제공한다. 이 대화는 단순한 이미지 분석을 넘어서, 이미지 속 맥락을 이해하고 논리적인 추론을 한다.

  2. 플라밍고 이미지 예시
    두 번째 대화는 세 가지 플라밍고 이미지에 관한 것이다. 첫 번째 플라밍고는 만화 캐릭터, 두 번째는 실제 플라밍고, 세 번째는 3D 모델이다. 질문자는 이 이미지들 사이의 공통점과 차이점을 묻고, 모델은 이에 대한 답변을 하며 차별화된 정보들을 제공한다.

  3. 아이팟 스티커가 붙은 사과 이미지 예시
    세 번째 대화에서는 사과에 '아이팟(iPod)' 스티커가 붙은 사진에 대해 설명이 이루어진다. 스티커의 내용, 글씨체, 사진이 찍힌 장소 등을 묻고 답하는 과정을 통해 이미지에 대한 세부적인 분석을 수행한다.

  4. 도시 풍경 이미지 예시
    마지막 대화는 시카고와 도쿄의 도시 풍경에 대한 것이다. 시카고의 건축물(셰드 수족관)이나 도쿄 타워 같은 랜드마크를 인식하여, 모델이 어느 도시인지 추론하는 과정을 보여준다.

  1. 입력 이미지와 질문
    모델은 먼저 두 개의 오븐 사진을 입력받는다. 그 후 주어진 질문에 따라, "어느 사진에 피자가 오븐 안에 있는가?"라는 질문과 함께 두 개의 선택지(a: 왼쪽, b: 오른쪽)가 주어진다.

  2. 이미지 임베딩
    입력된 이미지는 Image Encoder(이미지 인코더)를 통해 임베딩(벡터로 변환된 이미지 특징)으로 변환된다. 이 임베딩은 Q-Former라는 모듈로 전달된다.

  3. Q-Former와 크로스 어텐션
    Q-Former는 이미지 임베딩과 쿼리(질문)를 결합하여 이미지와 관련된 정보를 추출한다. 이 과정에서 크로스 어텐션(cross attention) 메커니즘이 사용되며, 이 메커니즘은 이미지와 텍스트(질문) 간의 상호작용을 통해 중요한 특징을 강조한다.

  4. LLM(Long Language Model)와 응답 생성
    이미지 임베딩과 질문이 LLM으로 전달되며, LLM은 입력된 정보를 바탕으로 "left one(왼쪽)"이라는 응답을 생성한다.

  1. Q-Former의 역할
    Q-Former는 이미지와 텍스트의 상호작용을 다루는 모듈로, Image-Text Matching(이미지-텍스트 매칭)과 Image-Grounded Text Generation(이미지 기반 텍스트 생성)을 수행한다. 즉, 주어진 이미지와 텍스트를 비교하거나, 이미지를 바탕으로 텍스트를 생성할 수 있다.

  2. 크로스 어텐션과 셀프 어텐션
    Q-Former의 주요 구성 요소는 Cross Attention(크로스 어텐션)과 Self Attention(셀프 어텐션)이다. 크로스 어텐션은 이미지와 텍스트 간의 상호작용을 학습하며, 셀프 어텐션은 이미지와 텍스트 각각의 특징을 학습한다. 이러한 어텐션 메커니즘을 통해 이미지와 텍스트 사이의 연관성을 파악할 수 있다.

  3. Attention Masking
    어텐션 마스킹(Attention Masking)은 양방향(bi-directional), 다중모달(multimodal), 단일모달(uni-modal) 어텐션을 제어하는 방법으로 사용된다. 이는 모델이 어떤 정보에 집중해야 하는지를 결정하는 데 도움을 준다. 예를 들어, 이미지를 기반으로 텍스트를 생성할 때는 다중모달 마스크를 사용하고, 이미지와 텍스트를 비교할 때는 양방향 마스크를 적용한다.

  4. 학습된 쿼리와 입력 텍스트
    모델은 학습된 쿼리(queries)를 통해 입력 텍스트와의 관계를 분석하며, 예시로는 "a cat wearing sunglasses"와 같은 입력 텍스트를 처리한다. 이 과정에서 쿼리와 텍스트의 관계를 학습하며, 최종적으로 이미지와 텍스트를 결합한 출력을 생성한다.
