Today's Lesson: Advanced Crouching with Animations

Summary

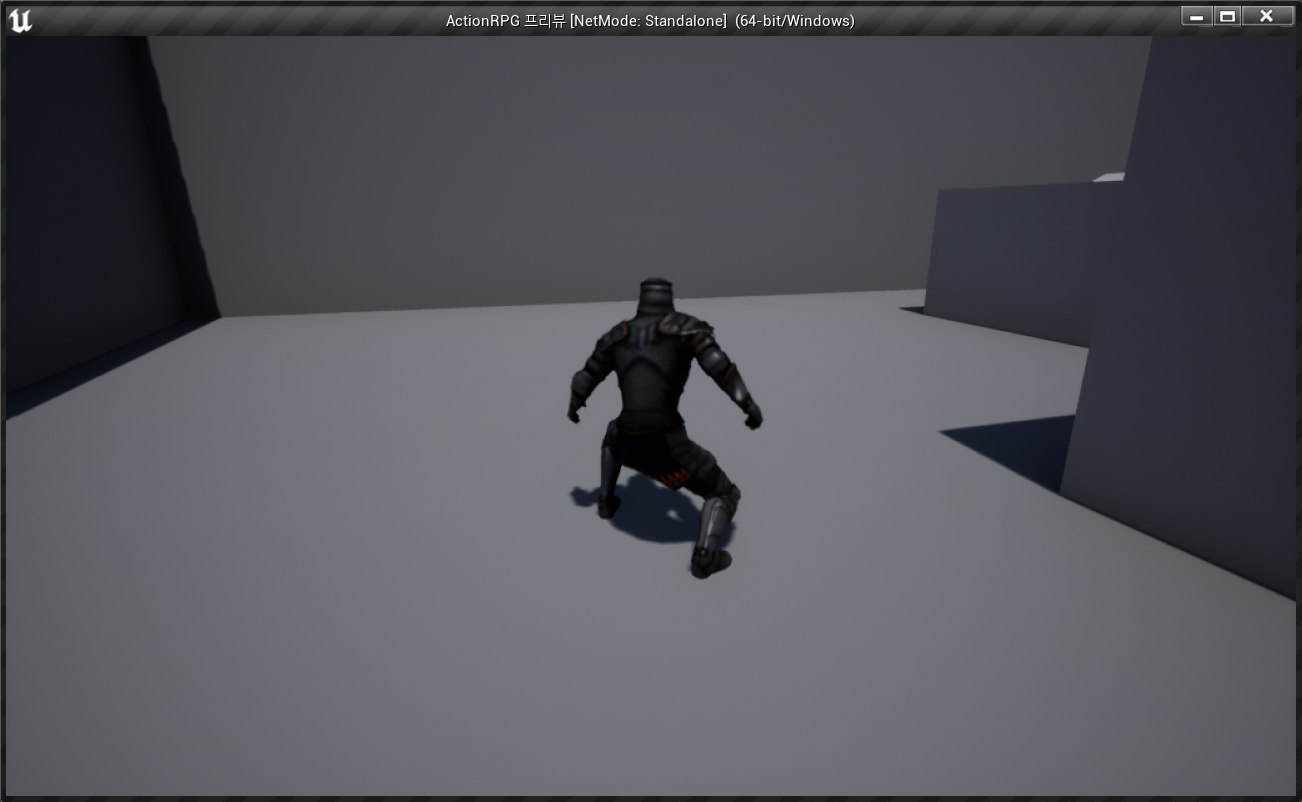

How to add a crouch button that makes the player crouch to half height with a different walking speed while blending into a crouch animation blendspace.

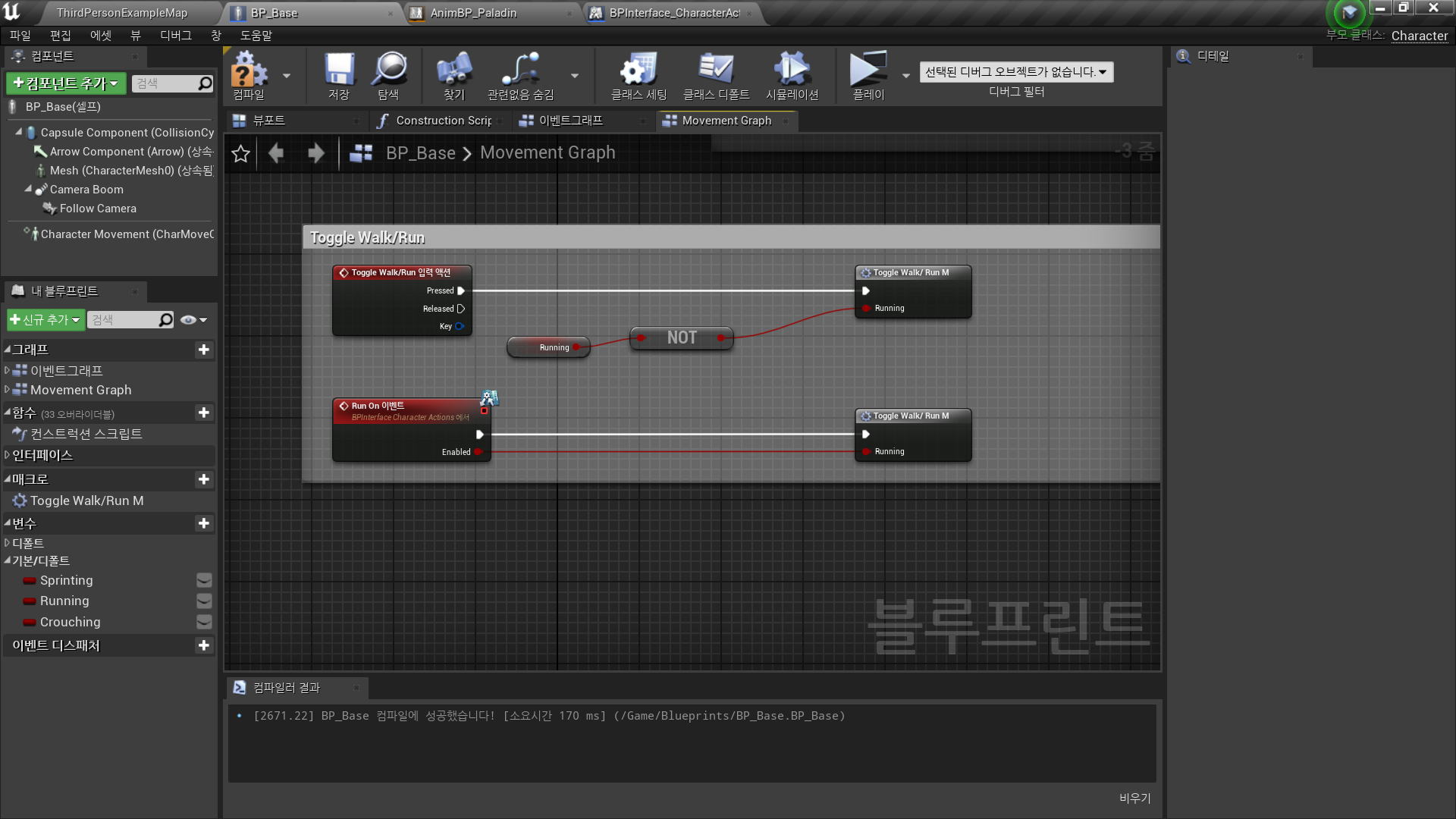

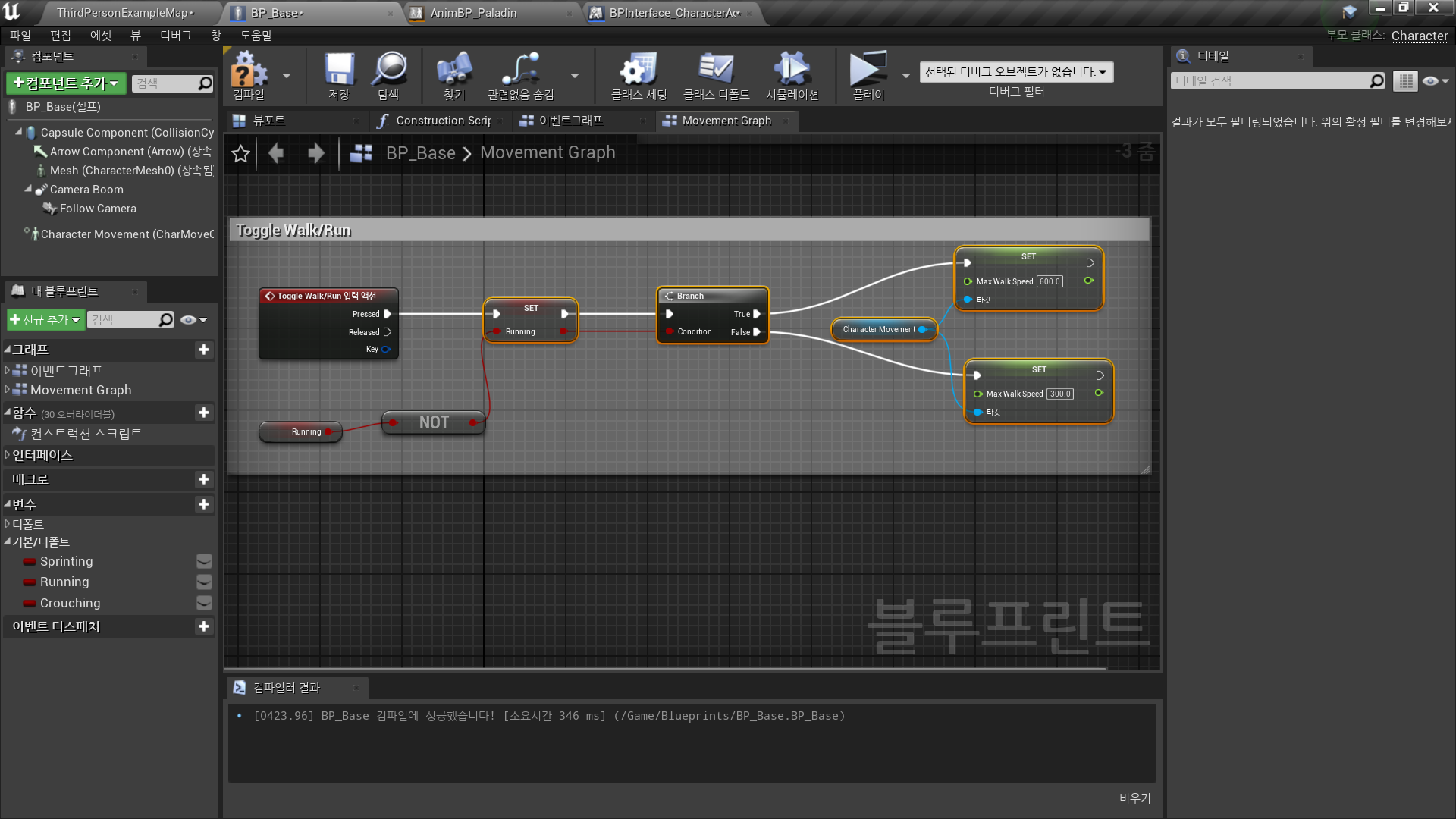

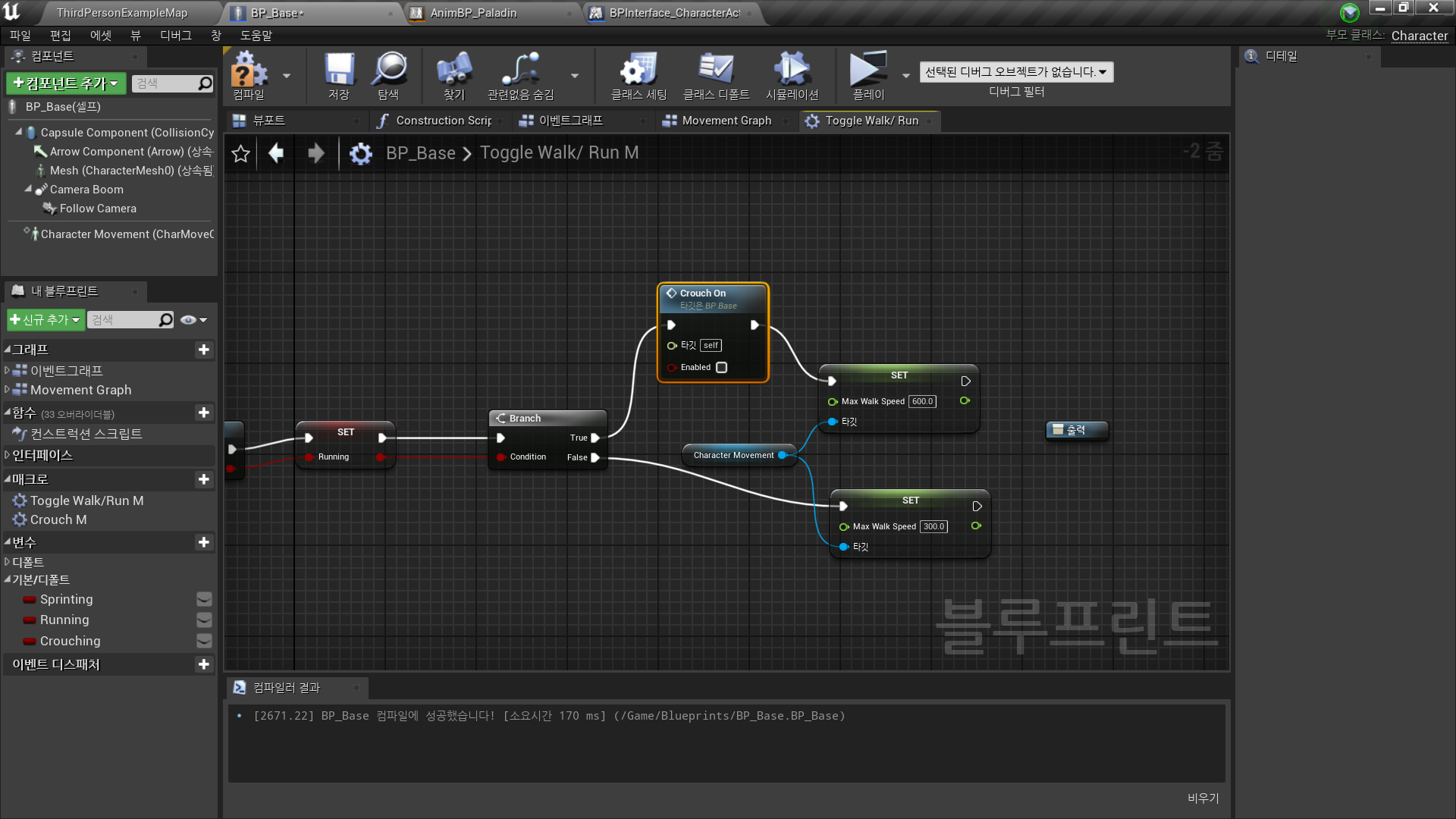

Fix a few issues of cycling between walk, run, sprint and crouch.

AstrumSensei

✅ Input for Crouching

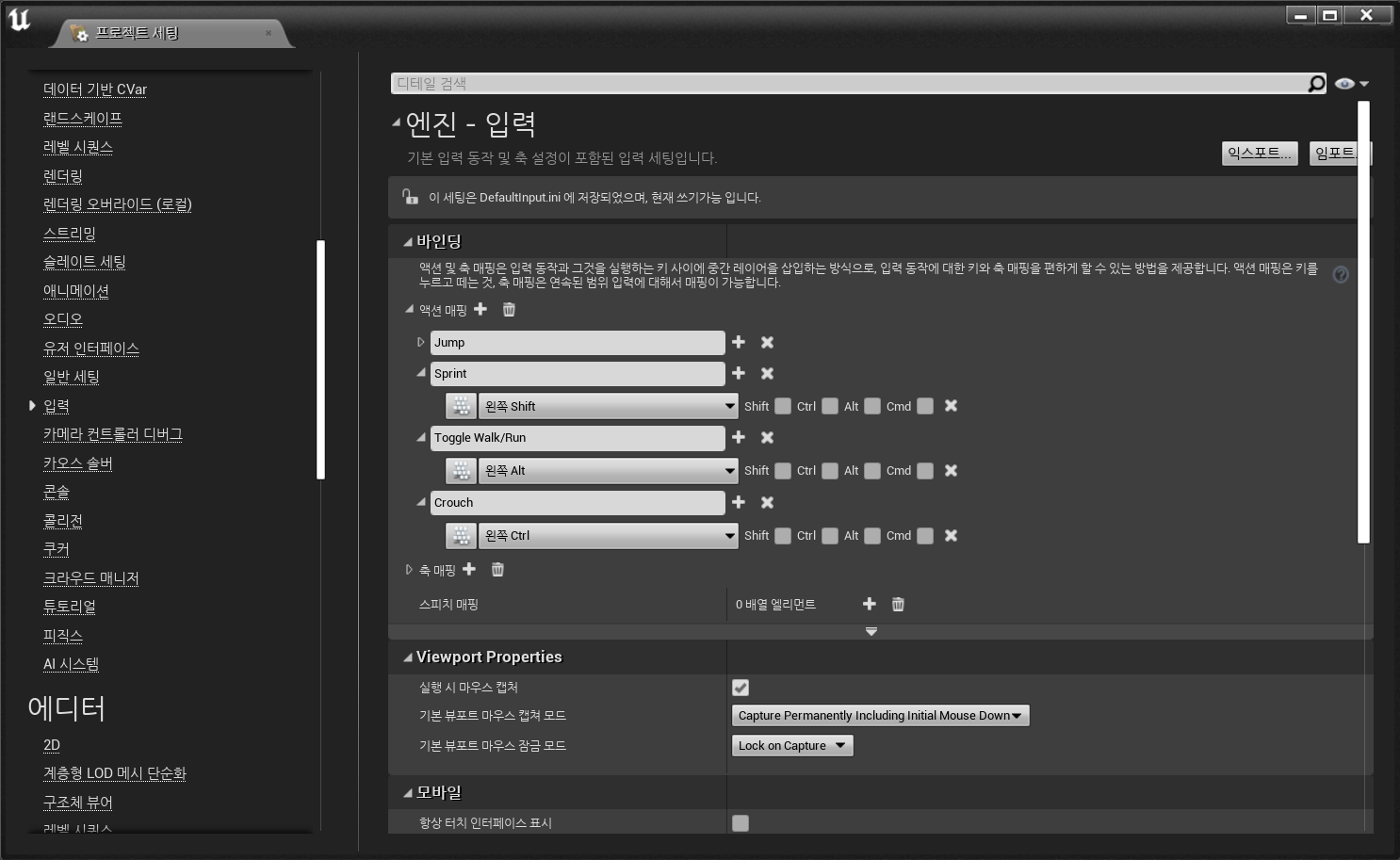

In Project Settings - Input

액션 매핑 추가
- 이름: Crouch
- 키 값: Left Control

✅ Import Crouching Animation

◼️ Mixamo 사이트 이용
//In place 옵션 True

Crouch Idle
Crouch Walk Forward
Crouch Walk Back
Crouch Walk Left
Crouch Walk Right

◼️ In <Animations> - 폴더 생성 <Crouch>

다운 받은 Crouch Animations
<Crouch> 폴더로 드래그 앤 드랍

✅ Crouching Blendspace 생성 → Anim Grpah에 적용

◼️ Crouching Blendspace 생성
In <Animations> - 폴더 생성 <Blendspaces>

기존 <BSP_Walk>
<Blendspaces> 폴더로 이동
<BSP_Walk> 복제 → <BSP_Crouch> 생성
In <BSP_Crouch>
- Grid에 Crouch Animations 배치(-200~200)
- Crouch 관련 Animation 이외의 기존 Animation 삭제

◼️ Anim Graph에 적용

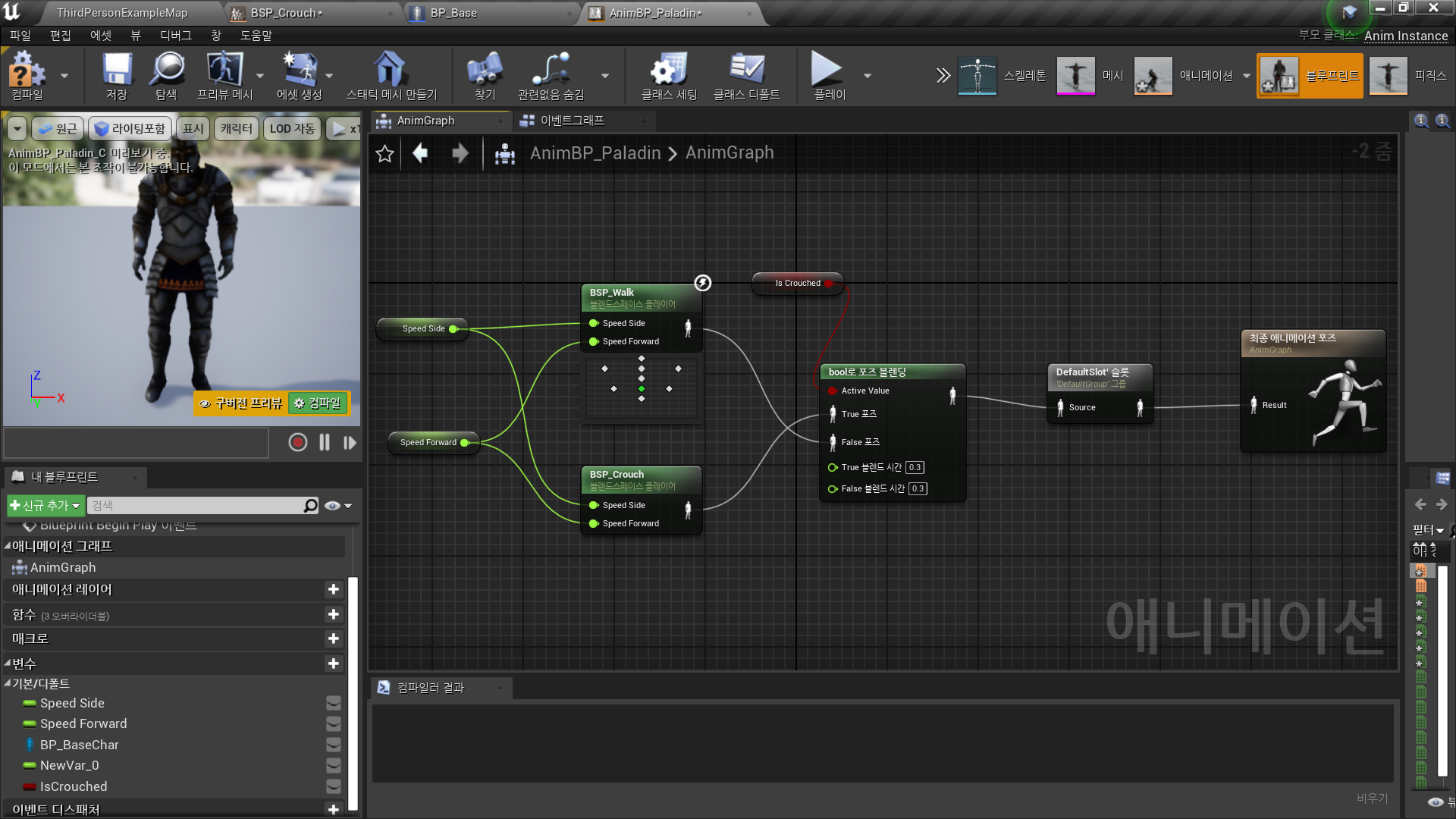

In Animation Blueprint <AnimBP_Paladin> - Anim Graph

BSP_Crouch 추가(또는 드래그 앤 드랍)
Speed Side, Speed Forward → BSP_Crouch
//두 변수를 통해 Crouch Animation 결정
New Node: Blend Poses by Bool
Active Value → 변수로 승격: IsCrouched
True Pose: BSP_Crouch
False Pose: BSP_Walk
//bool 값에 따라 두 입력 포즈 중 하나 선택
New Node: Slot 'DefaultSlot'
- Anim Montage를 사용하여 코드에서 애니메이션 재생
- 애니메이션 블루프린트의 최종 포즈 결정 과정에서 기본 애니메이션을 설정하고, 다른 슬롯에서 오버라이드되는 애니메이션을 혼합하거나 덧붙이기 위한 기반 역할을 합니다

✅ Implementation Crouching with Blueprint Interface

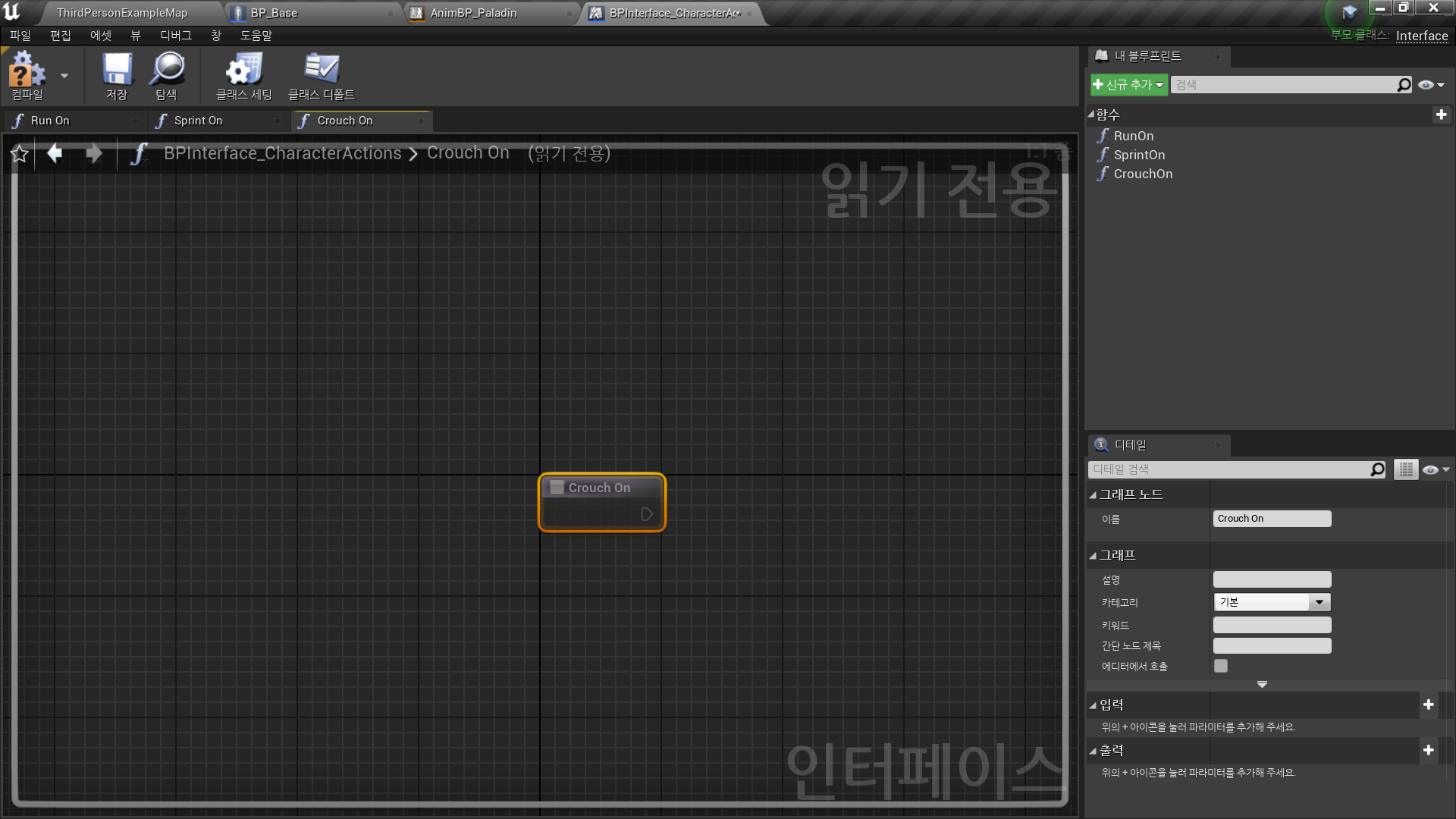

◼️ Blueprint Interface 생성
In <Blueprints> - Blueprint Interface 생성 <BPInterface_CharacterAnims>

블루프린트 인터페이스

이름만 있고 구현은 없는 하나 이상의 함수 모음으로,
다른 블루프린트에 추가시킬 수 있다

다른 블루프린트에 추가시킨 다음에는 고유한 방식으로 블루프린트 인터페이스의 함수를 구현해 줘야 한다

이는 본질상 일반 프로그래밍의 인터페이스 개념과 비슷한데, 각기 다른 다수의 오브젝트가 모두 공통의 인터페이스를 통해 접근할 수 있게 된다

간단히 말해서, 블루프린트 인터페이스를 통해 블루프린트들 서로간에 데이터를 공유하고 전송할 수 있다

함수 이름: PaladinCrouching
Add Input: Enabled
Type: Boolean
//Anim Graph에서 사용한 IsCrouched와 중복되지 않도록 이름 지정

◼️ Animation Blueprint에서 Blueprint Interface 사용
In Animation Blueprint <AnimBP_Paladin>
In Class Settings

인터페이스 추가: BPInterface_CharacterAnims
//해당 인터페이스 안의 PaladingCrouching 함수를 갖게 됨

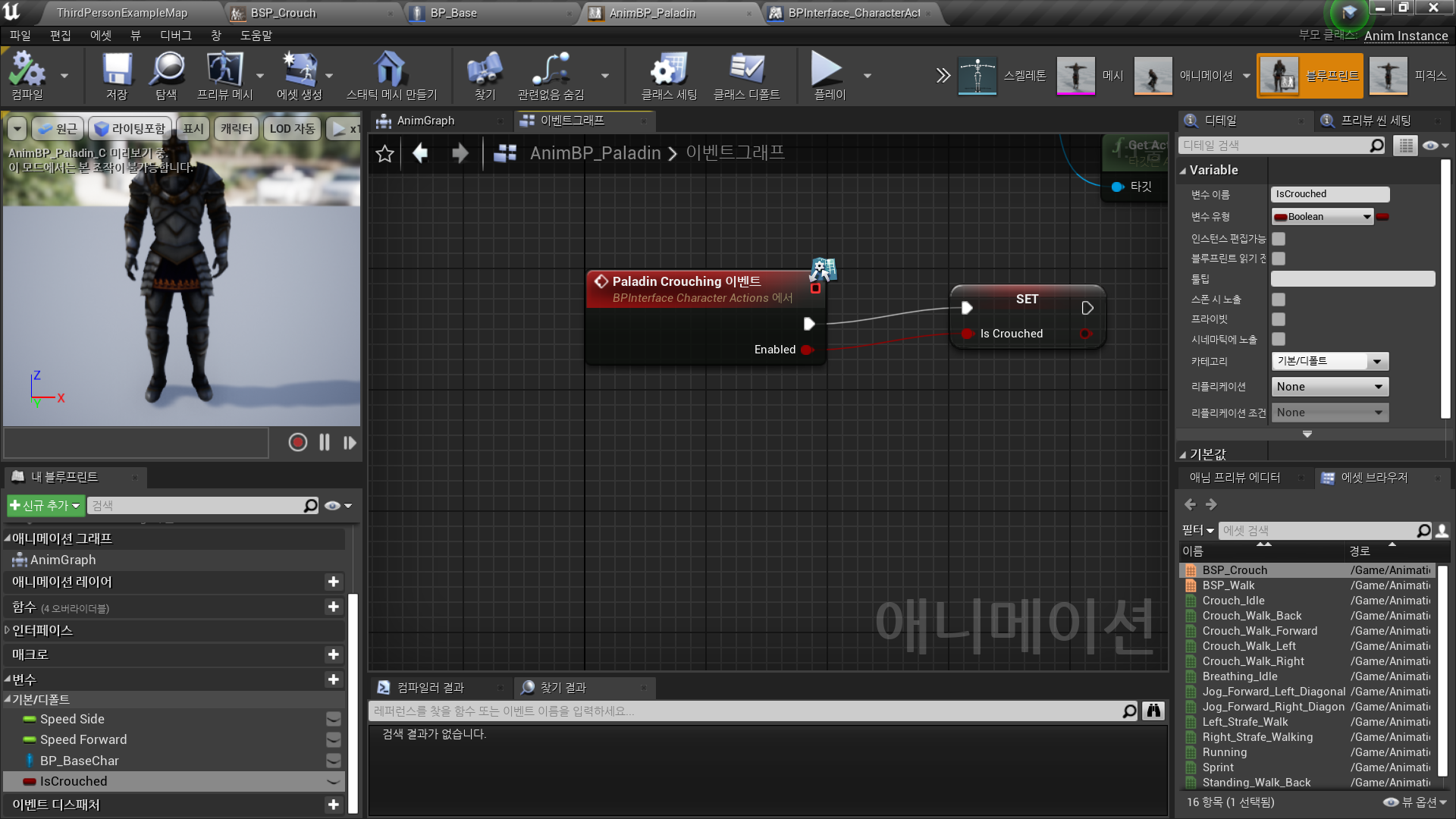

In Event Graph

이벤트 추가: PaladinCrouching
PaladinCrouching(Enabled) → Set IsCrouched
//PaladinCrouching 이벤트가 발생되면 해당 BP Interface안의 Enabled 값을 읽어서 IsCrouched에 반영.
반영된 IsCrouched를 Anim Graph에서 이용하여 최종 애니메이션 포즈 결정

◼️ Character Blueprint에서 Blueprint Interface 사용
In Character Blueprint <BP_Base>
In Class Settings

인터페이스 추가: BPInterface_CharacterAnims

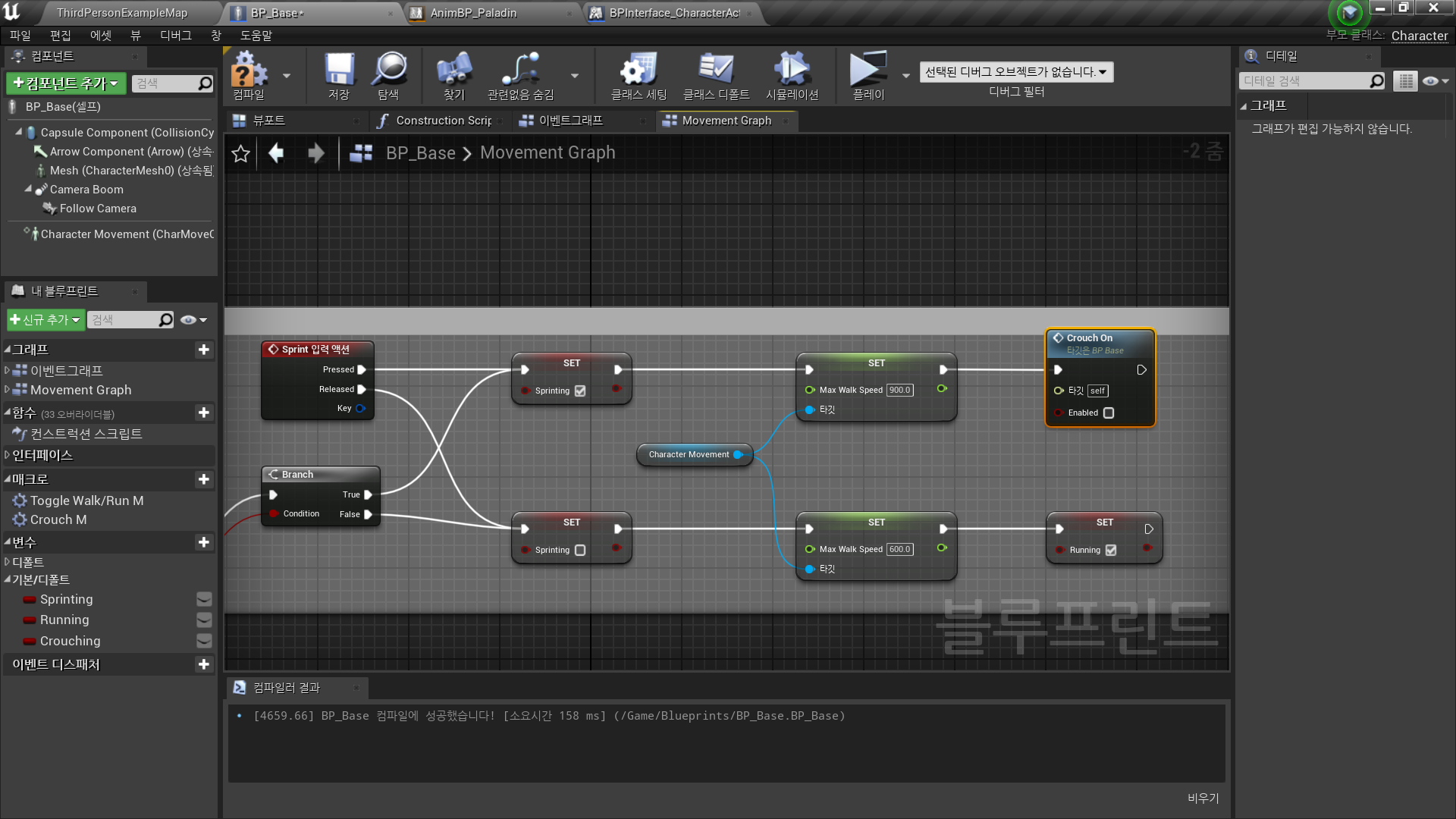

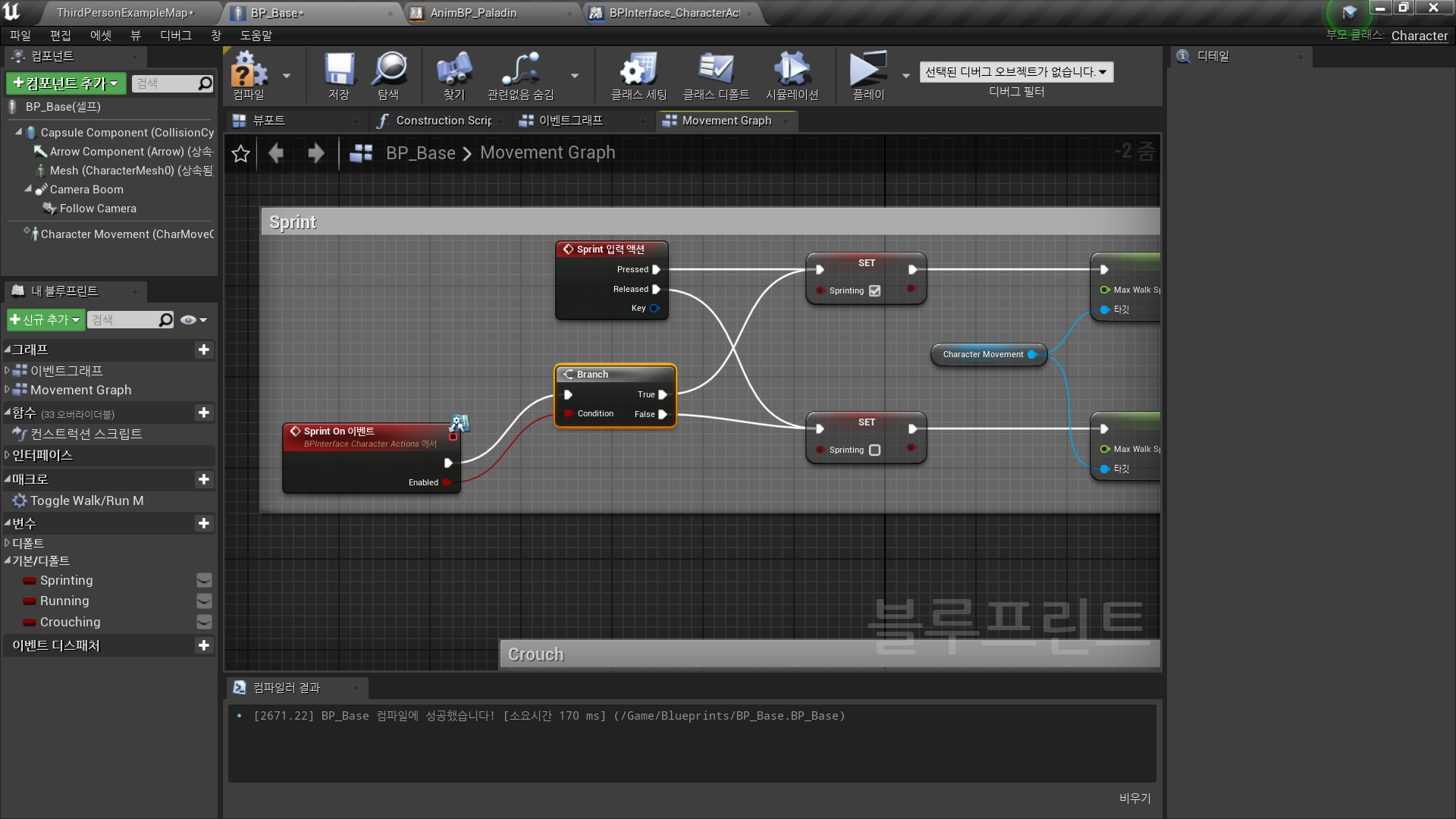

In <Movement Graph>

New Variable: Crouching
//Crouching Animation 결정에 사용할 변수
1. Character BP의 Crouching
2. Blueprint Interface의 Enabled
3. Animation BP의 IsCrouched
즉, Blueprint Interface가 Character BP, Animation BP의 매개 역할

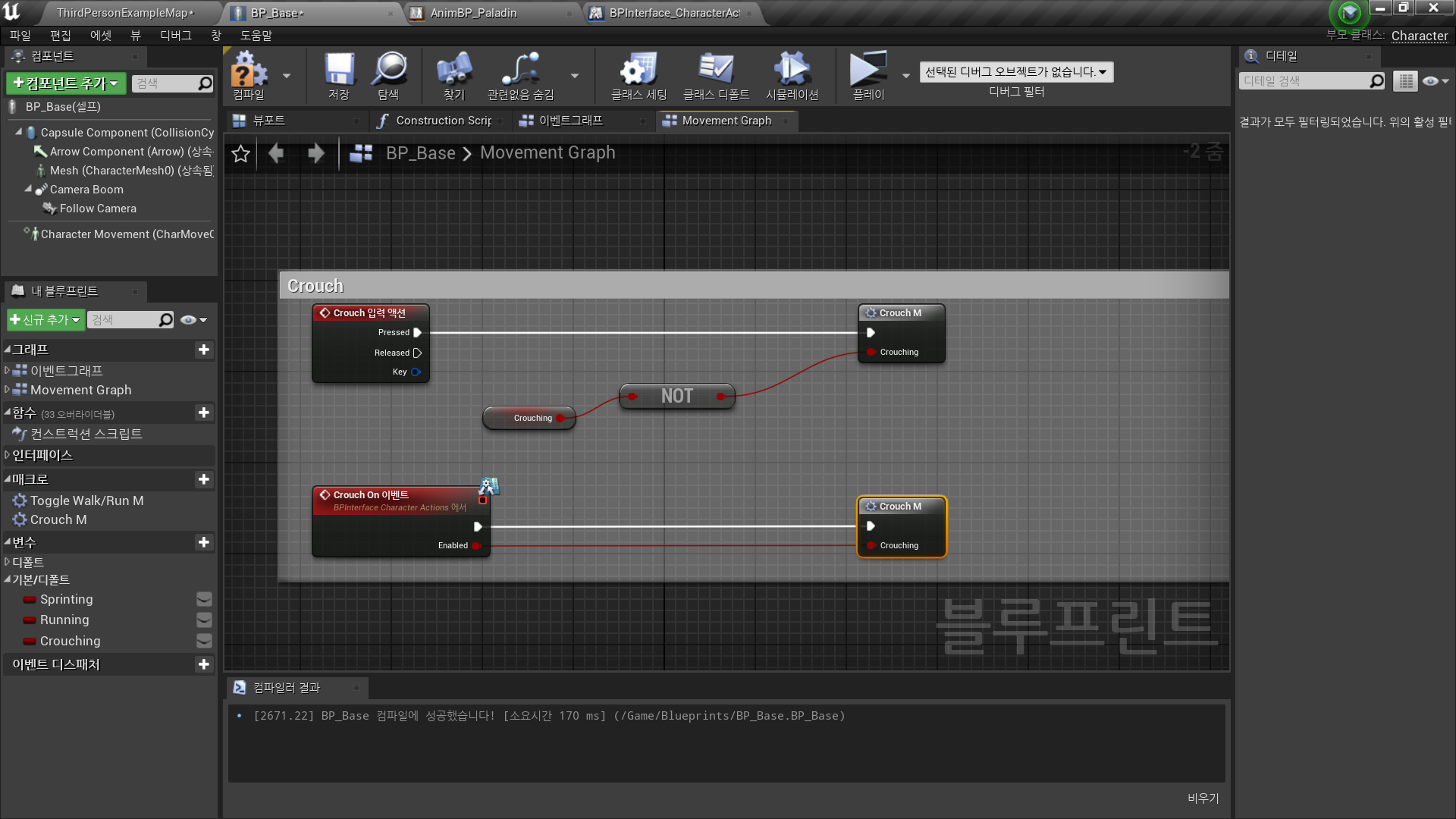

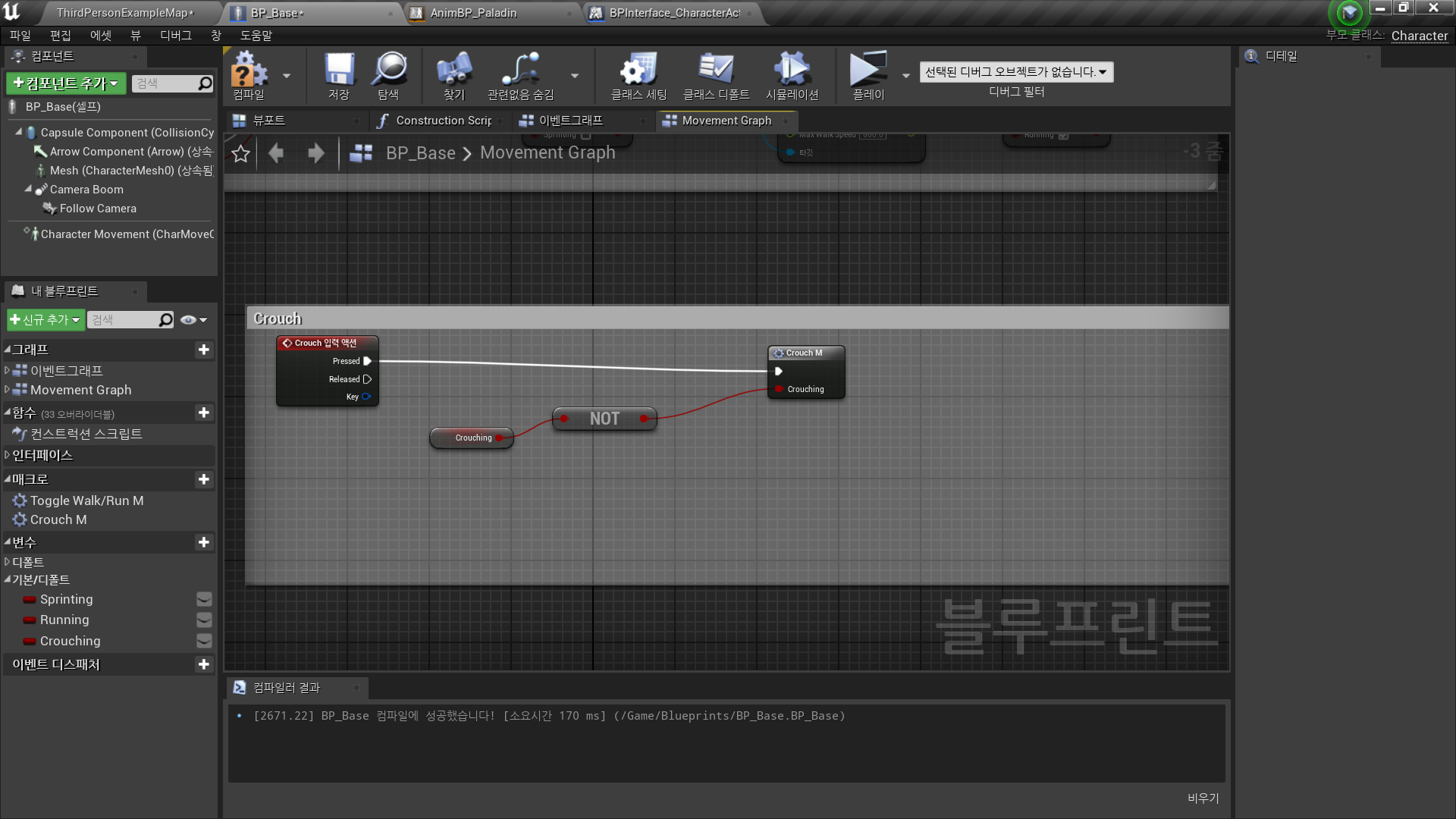

New Node: Input Action Crouch
//Crouch 액션을 입력 받으면 Crouching 변수가 Toggle처럼 작동하는 로직

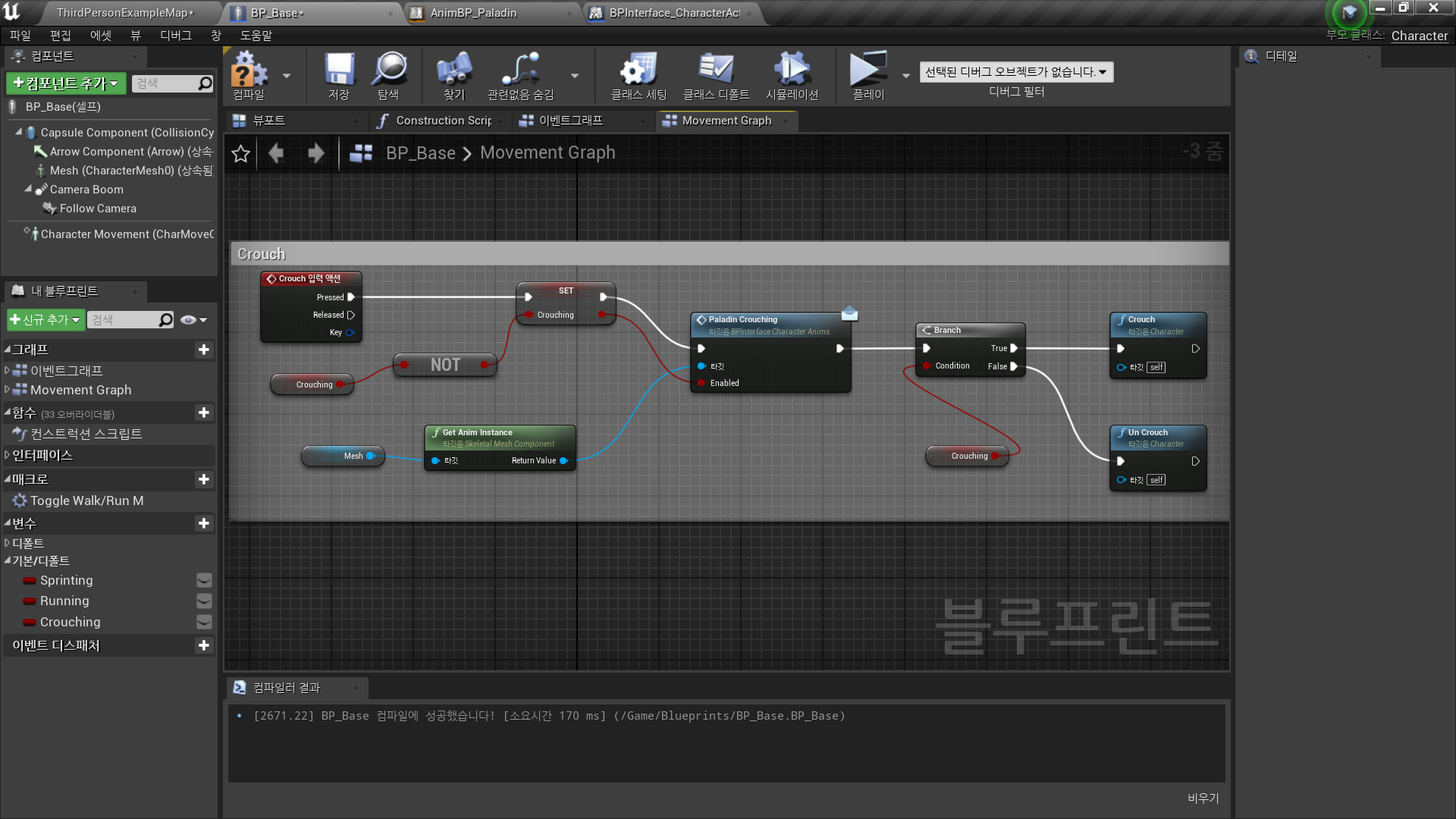

New Node: Paladin Crouching(Message)
//함수를 호출하는 방식으로, 인터페이스에 정의된 함수를 호출하여 메시지를 전달하는 개념
Mesh → Get Anim Instance
//인터페이스 함수 구현을 위한 Mesh

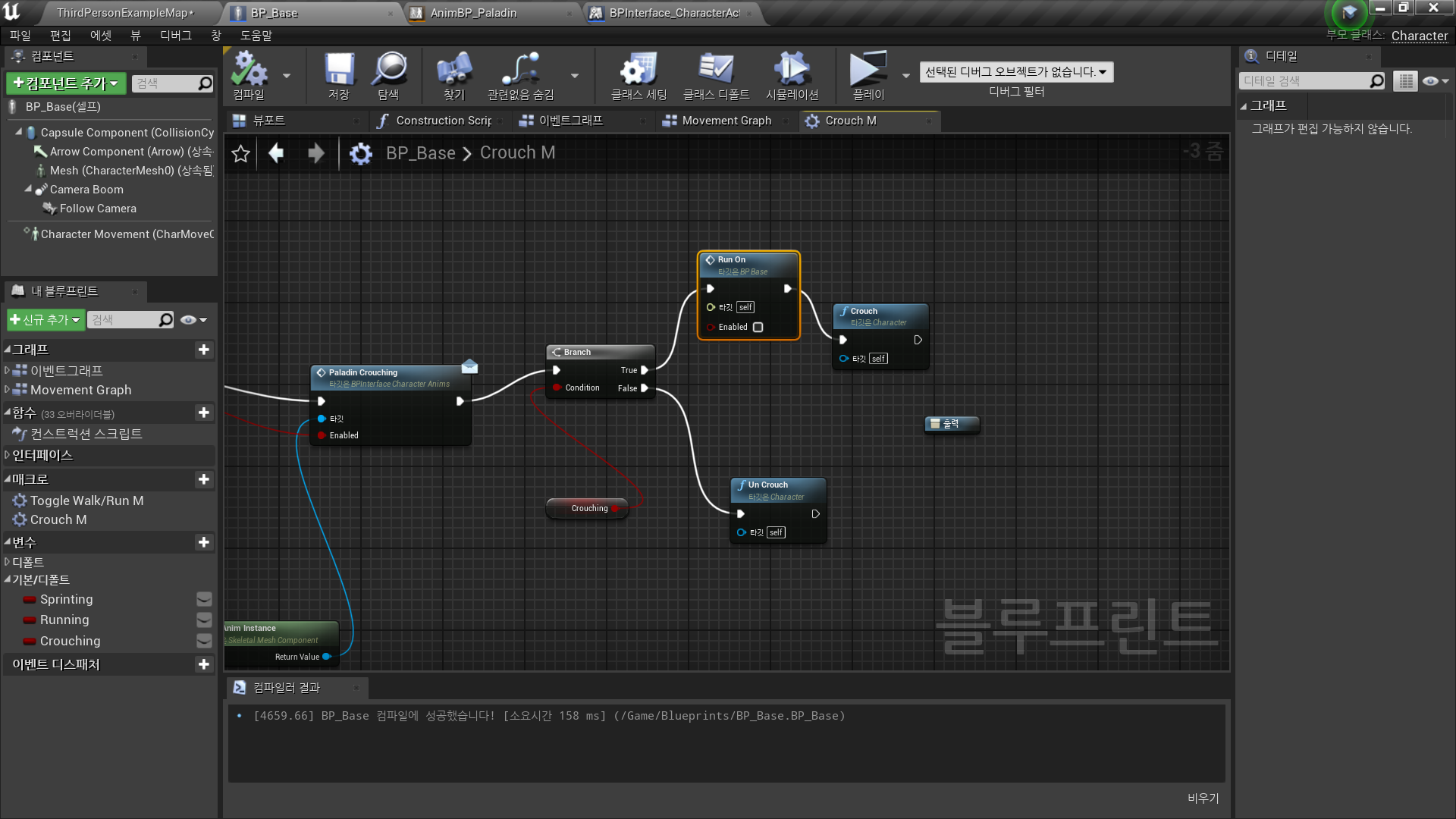

Branch_Condition(Get Crouching)
True → Crouch
False → UnCrouch
//Crouch, UnCrouch는 Character가 제공하는 함수
