[GGP] 12. Normal Mapping and Tessellation

☁️ Bumpy surface

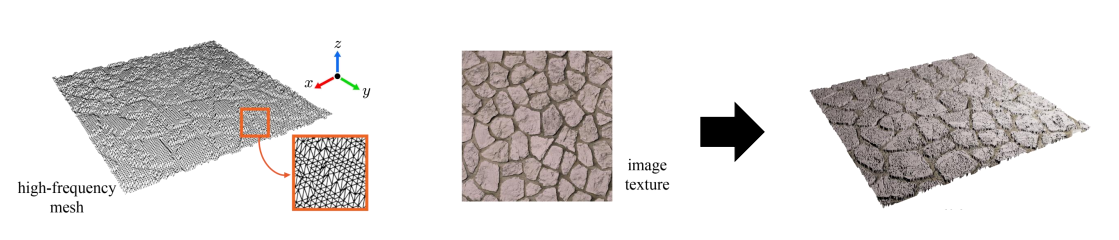

🔎 High-resolution polygon mesh

• 고해상도 mesh에서 bumpy suface의 경우, vertex가 늘어난다.
• 오돌토돌한 표면을 표현하기 위해서는 vertex가 많아진다.

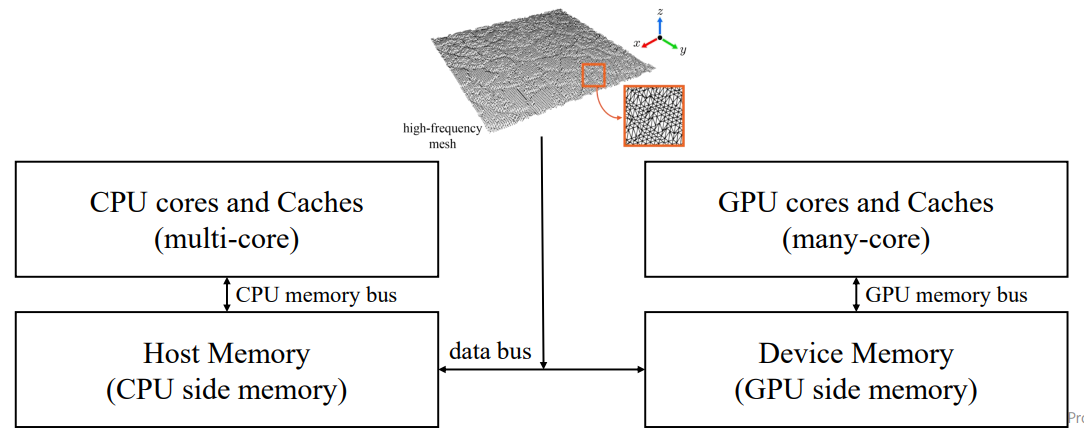

• CPU에서 GPU로 넘어갈 때 vertex가 늘어나면 처리양이 많아진다.

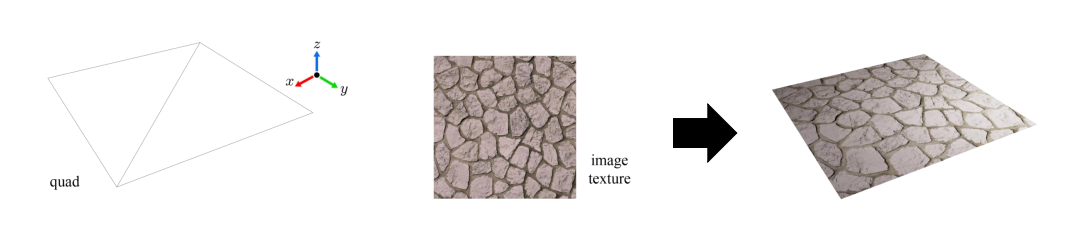

• 배경으로는 고해상도 대신 눈속임을 사용한다.

• 고해상도 mesh는 rendering하기 비싸다.


🔎 Low-resolution polygon mesh

• 저해상도 mesh는 render 하기 싸지지만, quality가 많이 떨어진다.
• 그림을 잘 그리더라도 빛을 처리할 때 한계가 있다.

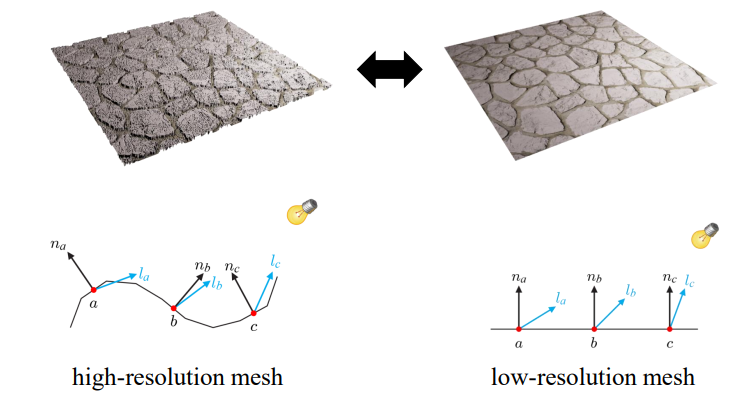

🔎 High-resolution mesh vs. Low-resolution mesh

• normal에 차이가 있다.
• low-resolution의 경우 normal이 모두 위로 향한다.


☁️ Normal Mapping

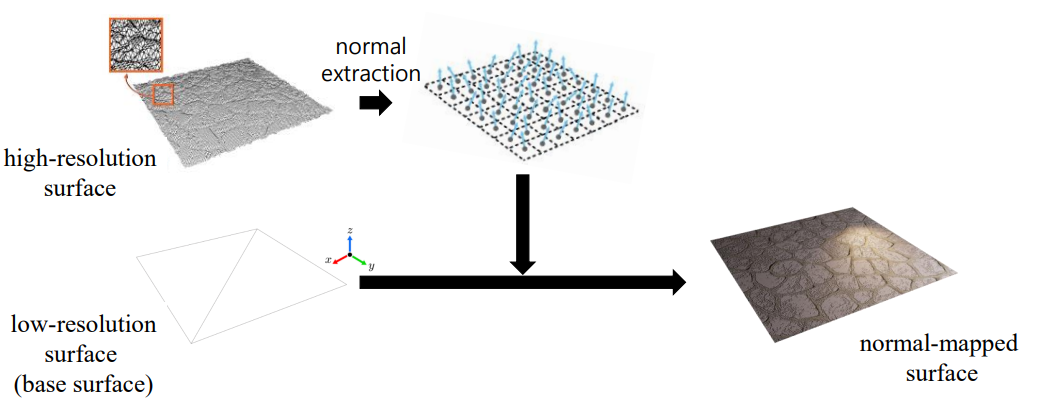

🔎 Pre-computed normal

normal map = 고해상도의 normal을 texture로 저장한 것. (x,y,z)의 형태

• 원래는 rasterizer에서 vertex의 normal 정보로 pixel들의 normal을 interpolation 해줬다.
• normal map이 있으면 여기서 normal 정보를 가져온다.


☁️ Normal Mapping Generation

🔎 Image to height map

= 높낮이 정보 = elevation data = height data

• often visualized in gray scale
• integer range [ 0 , 255 ]
• lowest height 0 / highest 255

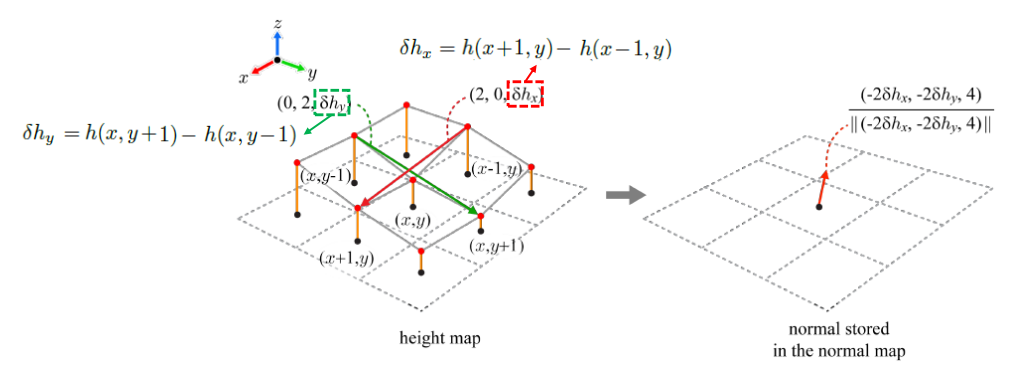

🔎 Height map to normal map

• height map으로 normal map을 만들 수 있다.
• 주변 점들의 normal을 참조하여 $(x,y)$의 normal을 구한다.


🔎 Normal map visualization

• DX의 기본 texture setting : int
• normal : floating-point $(n_x,n_y,n_z)$ in range of [-1,1]
• normal map에는 음수가 존재하기 때문에 시각화를 위해서는 ( 0 , 1 ) 의 범위로 바꿔야한다. 음수를 표현할 수 없기 때문이다.


🔎 How to use normal map

• texture coordinates ( s , t ) 는 normal map에 access할 때 사용된다.
• diffuse reflection term $max(n • l,0)s_d × m_d$
• VSINPUT.normal을 버리고 normal map의 normal을 가져온다.
• $m_d$는 = image texture에서 가져온 diffuse reflectance


☁️ Tangent-space Normal Mapping

🔎 Normal mapping = texturing

• 평면에서는 문제가 없지만 뭉치는 현상이 발생하면 처리가 필요하다.


🔎 Shaders for tangent-space normal mapping

• normal mapping을 위해 $dot(normal,light)$을 사용해야 한다.
• normal : tangent-space vector
• light : world-space vector
• $N_p, N_q$는 모두 tangent space에서 (0,0,1)이다.

  텍스트

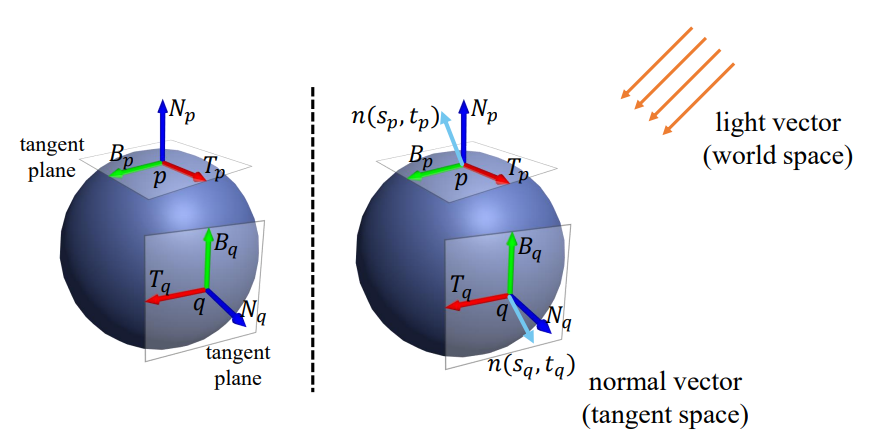

☁️ Tangent space

= defined by three orthonormal vectors

• T (for tangent)
• B (for bitangent)
• N (for normal)

• normal map의 normal $n(s_q,t_q)$은 q의 texture coordinates $(s_q,t_q)$를 이용한다.
• $n(s_q,t_q)$ 는 q의 tangent space로 옮겨주고 $N_q$에 넣어준다.

• normal : tangent-space vector
• light : world-space vector
  따라서 normal을 world space로 바꿔주거나 light를 tangent space로 바꿔주어야 한다.

🔎 The basis of tangent space {T, B, N}

• Vertex normal N – 모델링 단계에서 vertex마다 할당되어 있음 -> 알고있는 정보
• Tangent T
• Bitangent B

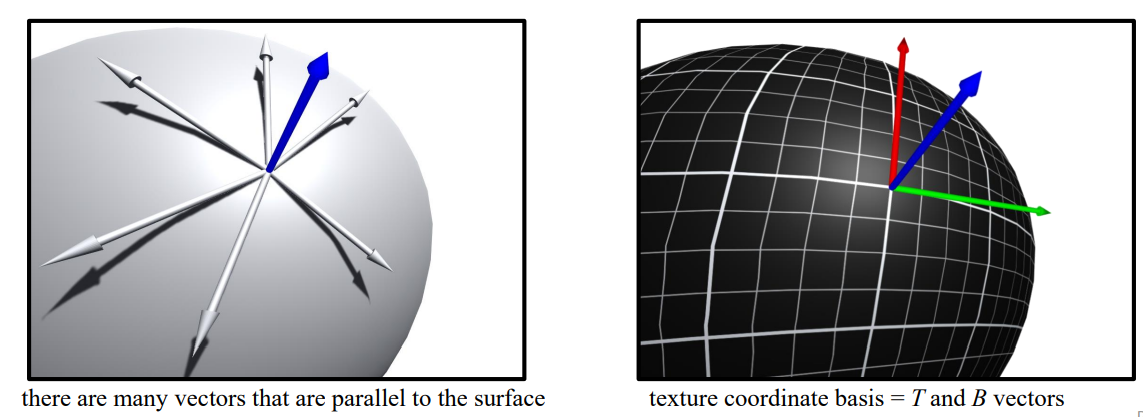

• Tangent T : surface와 평행한(parallel) vector
• 수많은 벡터 중 texture coordinate basis에 맞게 T와 B를 선택한다.

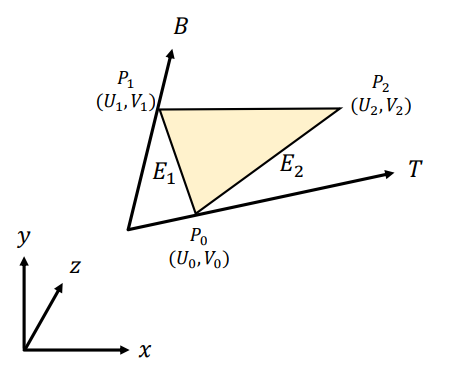

<T,B 구하기>

• Edges $E_1, E_2$ 는 T와 B로 나타낼 수 있다

• Matrix로 만들면
• 위의 식에서 U와V matrix를 넘겨주면 T,B를 구할 수 있다
  U,V는 이미 알고있는 값이고, E는 직접구해줄 수 있다.

🔎 Consider the diffuse term of the Phong lighting model

• $l$ : light source in world space
• $n$ : in tangent space
• $l$ 을 tangent space로 바꿔준다.
• vertex마다 TBN-basis는 미리 계산되어야 한다. vertex array에 담겨서 VS에 전달된다.
• VS가 TBN을 world space로 transform 해주고 matrix를 만들어준다.
• 그럼 world space light vector를 per-vertex tangent space로 회전시킨다.

☁️ Normal Mapping Discussion

🔎 tangent normal map

Advantages

• object independent normal map
• 따라서 객체의 방향이나 위치에 의존하지 않기 때문에 서로 다른 mesh에 reusable.
• asset library를 만드는 데 유리하다.
• 캐릭터의 피부와 같은 deforming surface(변형되는 표면)에 잘 작동한다.
• nomal이 object 자체의 표면과 관련하여 계산되기 때문에 world 관련이 없기 때문.

Disadvantages

• need to calculate and maintain a consistent tangent space
• UV coordinate 경계면에서 특수한 처리가 필요하다.

☁️ Hardware Tessellation

• Tessellator : hardware-wired
  코딩할 수 없고, 내부에서 정해진 일들만 하여 매우 빠르다.
• Hull Shader, Domain Shader : programmable
  Tessellator가 결과를 낼 수 있도록 돕고, 후처리도 해준다.

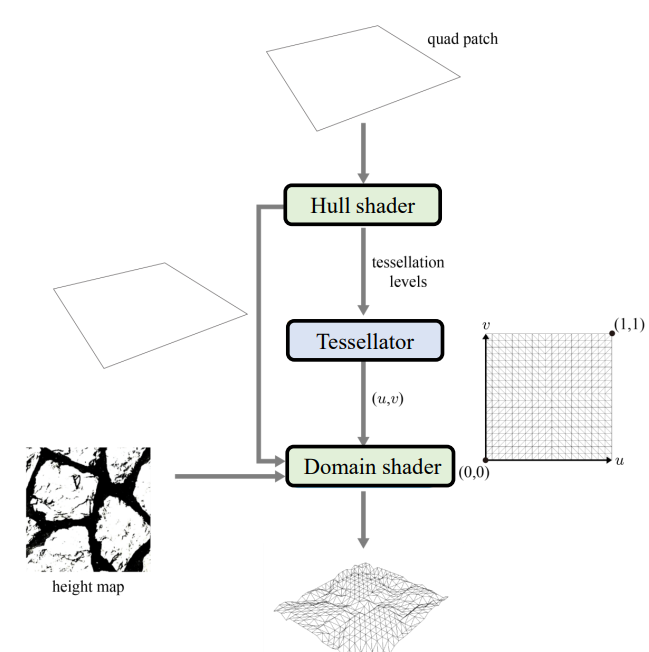

☁️ Displacement Mapping

= base surface를 잘게 쪼개서 정점을 직접 이동시킨다.
= 실제로 윤곽선이 바뀐다.

• input : patch, base surface
  ex) triangle, quad
• Hull shader
  Tessellator를 control 한다.
  Tessellation level을 결정한다.

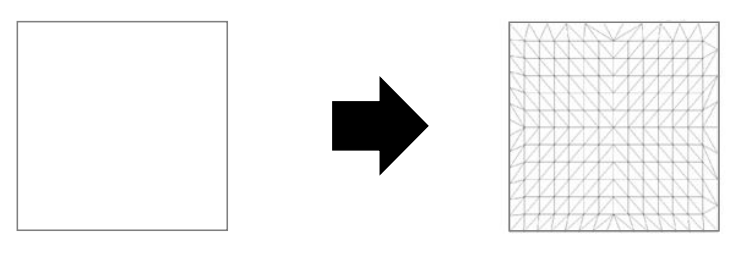

• Tessellator : 쪼개기 & 정점 생성
• Domain shader : UV coordinate를 이용해서 위치 결정

☁️ Vertex Shader and Hull Shader

• Hull Shader가 있는 경우 Vertex Shader가 space change를 하지 않는다.
• 그 경우 Domain Shader가 clip space vertex position을 계산한다.
• Hull Shader는 Tessellator에게 어떤식으로 쪼갤지 알려준다.

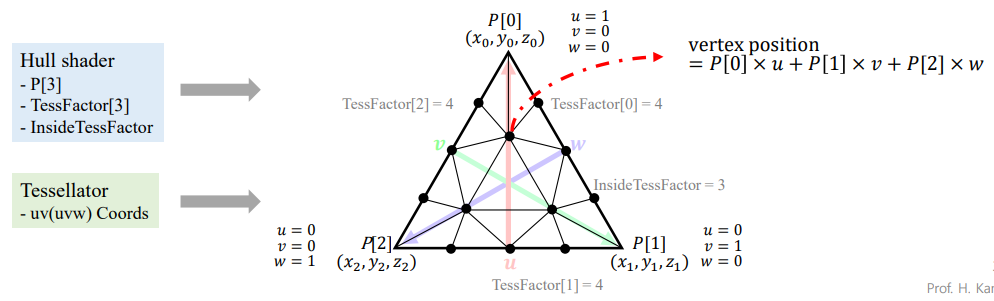

☁️ Tessellator

• patch를 잘게 쪼개고, 무게중심 좌표로 표현된 작은 generics들을 생성한다.
• single input, single output인 점에서 VS와 유사하다.
• 호출당 하나의 정점만 생성할 수 있고, 정점을 삭제할 수도 없습니다.

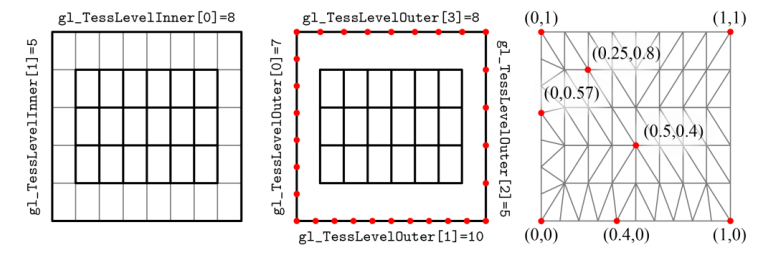

• inner and outer tessellation level을 이용해서 특수한 패턴을 만든다.

• 오른쪽 예시 처럼 삼각형이 길쭉한 경우도 요즘에는 문제가 되지 않는다.

☁️ Domain Shader

• Hull shader에서 나온 vertex position을 받아서 bilinear patch의 control point로 사용한다.
• control point들은 bilinear patch의 형태를 결정하는 데 사용된다.
• control point들을 이용하여 패치 내부의 정점들을 생성하고 배치하는 작업을 수행
• Using $(u,v,w)$를 이용해서 vertex position의 최종 위치를 구해준다.

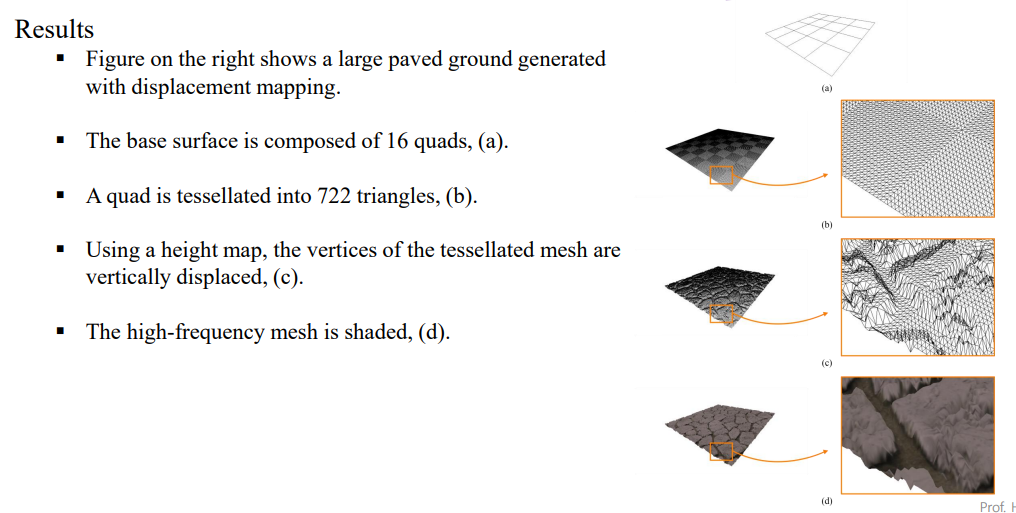

☁️ Displacement Mapping
