📕 유데미 강의, "The Complete Electronics Course: Analog Hardware Design" 를 보고 정리한 글입니다. (강력 추천). 실습으로는 falstad 라는 간단한 시뮬레이터를 사용합니다.
개요
임피던스(Z)는 교류(AC) 신호에 대한 저항입니다. 입력 임피던스는 회로의 입력단에서 바라본 임피던스이고, 출력 임피던스는 회로의 출력단에서 바라본 임피던스입니다.

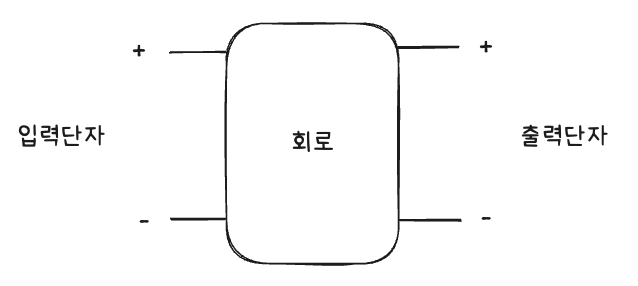

일반적인 모듈화되어 있는 회로는 입력이 있고 출력이 있습니다. 그래서 그게 다른 회로와 어떤 다른 회로 사이에 들어가서 쓰이게 되는거죠.
이 경우에 중간에 있는 회로의 입력 임피던스는 일반적으로 크면 클수록 좋고, 출력 임피던스는 작으면 작을수록 좋다고 이야기 합니다. 그래야 신호 손실 없이 효율적으로 에너지를 전달할 수 있다고 하네요.
왜 그런걸까요? 이제부터 한번 알아보도록 하겠습니다.
입력 임피던스
입력 임피던스(Input Impedance, )는 전자 회로나 기기에서 입력단이 외부 신호원에 대해 나타내는 총 저항을 의미합니다. 단순히 직류 저항(R) 뿐만 아니라, 교류 회로에서 나타나는 용량성(Capacitance)과 유도성(Inductance) 반응을 모두 포함하는 개념입니다.
가장 쉽게 이해하는 방법은 '입력 장치가 들어오는 신호를 얼마나 받아들이려 하는가'를 나타내는 수치로 보는 것입니다.

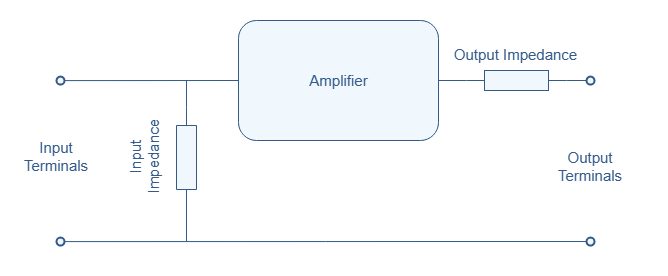

💻 이미지 출처. Electronics-lab > 증폭기의 입력 및 출력 임피던스
증폭기는 입력 신호와 출력 신호 사이의 증폭 기능을 구현하는 박스로 구성됩니다. 입력 임피던스는 증폭기의 입력 단자에 연결되고, 출력 임피던스는 증폭기와 직렬로 연결됩니다.
일반적으로 입력 임피던스는 높고 출력 임피던스는 낮습니다. 이상적인 증폭기는 무한대의 입력 임피던스와 0의 출력 임피던스를 갖습니다.
입력 임피던스는 높으면 좋다
입력 임피던스가 높으면 신호원으로부터 흐르는 전류가 작아져서 신호원의 전압이 떨어지는 현상(Loading effect)을 줄일 수 있습니다.
이렇게 되면 신호원에 부하를 주지 않고, 신호 전압을 그대로 가져올 수 있습니다. 비유하자면 물의 흐름을 측정할 때 수도관에 아주 얇은 탐침만 꽂아서 원래 흐름을 방해하지 않는 것과 같습니다.
예를 들어, 일렉트릭 기타와 증폭기(앰프)를 서로 연결할 때, 일렉트릭 기타의 약한 신호를 손실 없이 받기 위해서는 증폭기(앰프)의 입력 임피던스는 높아야 됩니다.
🤔 임피던스가 높은거면 저항이 높다는 건데, 저항이 높으면 별로 안좋지 않나요?
입력 임피던스가 높다는 건 전류를 거의 안 먹는다는 뜻입니다. 임피던스가 높으면 I = V/Z에서 전류(I)가 작아집니다. 손실은 P = I²R이므로 전류가 작으면 손실도 작습니다. 높은 입력 임피던스는 이전 회로에서 전류를 거의 뽑아가지 않으므로 신호원에 부담을 주지 않고, 전압 분배 손실 없이 신호를 온전히 받아들일 수 있습니다.
예시: 센서(약한 출력) → [높은 입력 Ω 버퍼] = 센서가 힘들게 전류 공급 안 해도 됨, 신호 그대로 전달
반대로 입력 임피던스가 낮으면: 많은 전류를 요구 → 신호원 과부하 → 전압 강하 → 신호 왜곡
🤔 입력 임피던스는 얼마나 높아야 되나요? 기준이 있나요?
일반적으로 입력 임피던스는 높아야 하며, 적어도 입력에 신호를 공급하는 회로(또는 부품)의 출력 임피던스보다 10배 이상 높아야 합니다. 이것은 전자 회로 설계와 오디오 공학에서 흔히 통용되는 '10배 규칙(10x Rule)' 혹은 '임피던스 브리징(Impedance Bridging)' 원칙 입니다.
왜 10배인가요? 10배 규칙의 핵심 이유: 전압 전달 효율 (90% 법칙)
신호를 전송할 때, 출력 임피던스와 입력 임피던스는 일종의 전압 분배기 역할을 합니다.
- 1:1 비율일 때: 입력단에 전달되는 전압은 원래 신호의 50%에 불과합니다. (나머지 50%는 내부 출력 임피던스에서 손실)
- 1:10 비율일 때: 입력단에 전달되는 전압은 약 90.9%가 됩니다. Z_in이 Z_out의 10배라면, 분모는 11이 되고 분자는 10이 되어 약 90.9%의 신호가 보존됩니다.
따라서 10배 이상으로 설계하는 것은 "신호 전압의 90% 이상을 손실 없이 전달하겠다"는 공학적인 가이드라인입니다.
회로 시뮬레이션
시뮬레이터로 가서 이 기념을 이해해볼게요. 마이크에서 나오는 노래 신호를 앰프로 전달받는다고 가정해보죠. 이 앰프는 무대에서 신호가 증폭돼야 합니다.

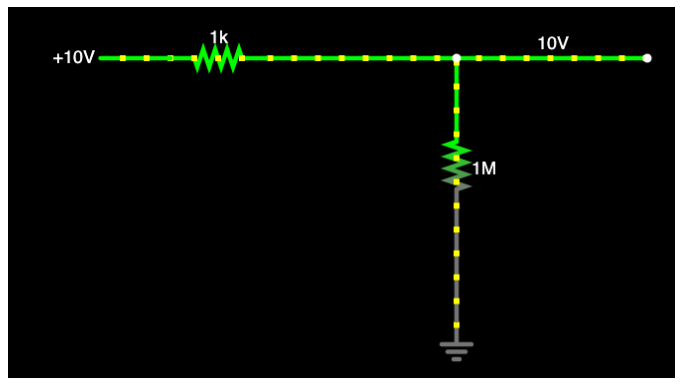

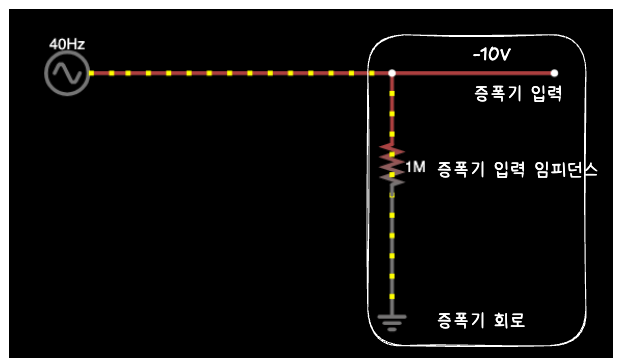

이 증폭기 회로에서 메가 옴 저항으로 나타난 입력 임피던스를 사용했습니다.
왜 회로의 입력 임피던스가 높아야 하는지 알기 위해 교류원을 직류원으로 바꿔보죠. 신호원의 출력 임피던스보다 증폭기의 입력 임피던스가 훨씬 높습니다. 따라서 그대로 10V가 전달됩니다.

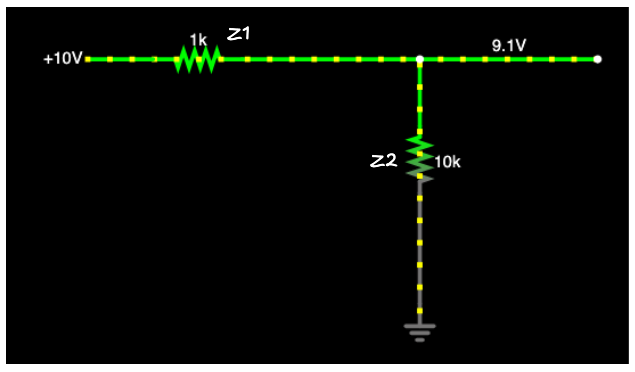

1M를 10k로 낮춰보도록 하겠습니다. 전압 분배 법칙 (V_out = V_in x Z2 / (Z1 + Z)) 에 의해 9.1V가 나옵니다.
결국 입력 임피던스가 높아야 수신 신호의 전압을 줄이지 않고 받을 수 있습니다.
마이크/센서가 생성하는 출력 전압은 보통 0.001V - 0.1V 입니다. 아주 약한 교류 신호를 증폭하기도 전에 강도가 약해져서 손실이 발생한다면 안되겠죠? 증폭 전에 손실되면 나중에 증폭해도 원래 신호를 복원할 수 없을 겁니다.
그래서 증폭기의 입력 임피던스를 높게 설계해서 전압 분배 손실을 최소화하고, 센서가 생성한 전압을 거의 그대로 받아야 합니다.
정리해보면 입력 임피던스는 왜 높아야 하는가
- 전압 분배 최소화: 신호원의 출력 임피던스와 입력 임피던스가 전압 분배기를 형성. 입력 임피던스가 높으면 대부분의 전압이 입력단에 전달됨
- 신호원 보호: 입력 임피던스가 낮으면 신호원에서 많은 전류를 끌어가게 됨. 이는 신호원에 부담을 주고 신호를 약화시킴
- 10:1 규칙: 입력 임피던스 ≥ 10 × 출력 임피던스. 이렇게 하면 신호 손실을 약 10% 이내로 제한할 수 있음
출력 임피던스
출력 임피던스(Output Impedance, )는 전기 회로나 신호원(Signal Source)의 출력단에서 바라본 내부 저항을 의미합니다. 회로가 외부로 신호를 보낼 때, 신호 자체가 뚫고 지나가야 하는 '회로 내부의 문턱'이라고 이해하면 쉽습니다.
가장 쉽게 이해하는 방법은 '출력 장치가 외부로 신호를 얼마나 효율적으로 전달하는지'를 나타내는 수치로 보는 것입니다.

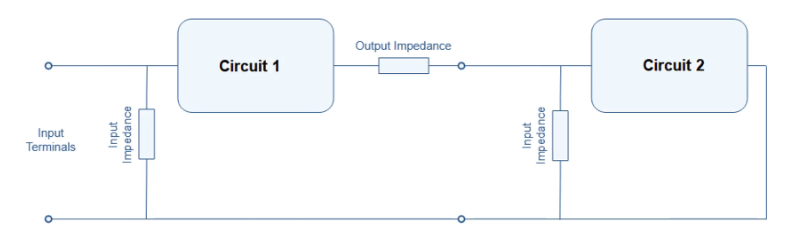

💻 이미지 출처. Electronics-lab > 증폭기의 입력 및 출력 임피던스
회로가 두 개가 있고 이전 회로에서 다음 회로로 신호를 보내고 있습니다. 첫 번째 회로의 출력 임피던스가 다음 회로의 입력 임피던스보다 훨씬 낮아야 합니다.
출력 임피던스는 낮으면 좋다
일반적으로 이상적인 전압원이나 증폭기의 출력단은 낮은 출력 임피던스를 갖는 것이 이상적입니다. 당연하겠죠? 출력 임프던스가 낮을수록, 출력단에서 내부적으로 손실되는 전압 강하가 작아집니다. 따라서 다음 단계 회로에 더 많은 전압과 전류를 안정적으로 공급할 수 있습니다.
출력 임피던스가 거의 0에 가까워야 외부 환경(부하 저항)이 바뀌어도 출력 전압이 일정하게 유지됩니다. 비유하자면 수압이 아주 센 대형 댐(낮은 출력 임피던스)은 가정집에서 수도꼭지를 몇 개 틀어도 수압이 유지되지만, 작은 물통(높은 출력 임피던스)은 구멍을 여러 개 뚫으면 물줄기가 금방 약해지는 것과 같습니다.
예를 들어, 증폭기(앰프)의 출력 임피던스와 스피커를 생각해보십쇼. 증폭기로 증폭된 신호가 스피커로 전달될텐데 증폭기 출력 임피던스가 낮은게 좋을 겁니다.
🤔 출력 임피던스는 얼마나 낮아야 되나요? 기준이 있나요?
다음 단 입력 임피던스의 1/10 이하 (Zout ≤ Zin/10)가 이상적 입니다. 전압 전달 효율 90% 이상을 보장하기 때문이죠. 출력 임피던스가 낮을수록 부하 변화에 강하고, 여러 개 부하를 연결해도 전압이 안정적으로 유지됩니다.
예시: 다음 단 Zin = 10kΩ → 출력 Zout ≤ 1kΩ 권장
회로 시뮬레이션

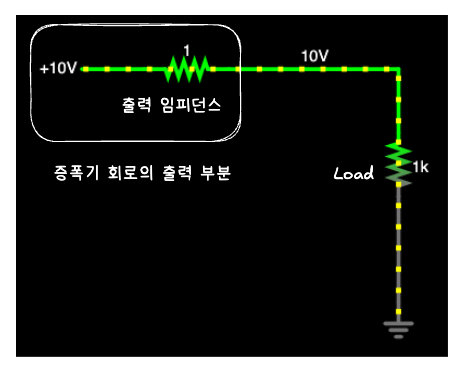

시뮬레이터를 살펴봅시다. 증폭기(앰프)의 출력 임피던스가 있고요. 스피커의 입력 임피던스가 있습니다.
출력 임피던스가 다음 회로의 입력 임피던스보다 충분히 낮기 때문에 신호가 약화되지 않고 전달되는 것을 볼 수 있습니다. 1옴 대신 200옴 이라면 8.3V로 줄어듭니다. 전압 분배 방정식을 이용하면 전압이 떨어지는 이유를 알 수 있습니다.
정리해보면 출력 임피던스는 왜 낮아야 하는가
- 전력 전달 효율: 출력 임피던스와 부하 임피던스가 전압 분배기를 형성. 출력 임피던스가 낮으면 부하에 더 많은 전압이 전달됨
- 1:10 규칙: 출력 임피던스 ≤ 1/10 × 부하 임피던스. 이렇게 하면 신호 손실을 약 10% 이내로 제한
- 신호 강도 유지: 출력 임피던스가 높으면 내부 저항에서 전압 강하 발생. 결과적으로 부하에 도달하는 신호가 약해짐
Op-amp 의 특성
앰프 사용법을 배우면 아주 중요한 특징이 바로 그 점이라는 걸 알게 될거에요. 입력 임피던스는 높고 출력은 낮아요. 이런 특성 때문에 휼륭한 증폭기가 되는거죠.

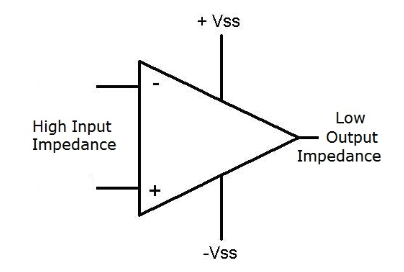

💻 이미지 출처: Learning about Electronics
- 높은 임피던스: 약한 센서 신호를 전류 거의 안 끌어당기며 그대로 받아들임 → 신호원에 부담 제로
- 낮은 임피던스: 증폭된 신호를 다음 단이나 부하에 전압 손실 없이 강력하게 공급 → 부하 변화에도 안정적
결과적으로 약한 신호를 살살 받아서 → 강한 신호로 세게 내보내는" 완벽한 중개자 역할. 이상적인 전압 증폭기 입니다.
임피던스 매칭
임피던스 브리징 vs 임피던스 매칭
"입력 임피던스는 높으면 좋고, 출력 임피던스는 낮으면 좋다". 지금까지 설명한 내용은 임피던스 브리징 (Impedance Bridging)에 대한 내용입니다. 임피던스 브리징의 목표는 "최대 전압 전달(전압 손실 최소)" 입니다. 센서→증폭기, 마이크→프리앰프처럼 전압 신호를 측정/증폭할 때 사용됩니다.
이번에 소개할 임피던스 매칭은 목표가 좀 다릅니다. "최대 전력 전송 & 반사 방지"가 목표입니다. 신호원의 출력 임피던스와 부하의 입력 임피던스를 같게 맞추면 전력 전송이 최대화됩니다.
자. 헷갈리시죠? 표로 정리해서 비교해보겠습니다.
| 구분 | 임피던스 관계 | 주요 목적 | 사용 분야 |
|---|---|---|---|
| 임피던스 매칭 | 최대 전력 전송, 신호 반사 방지 | 무선 통신(RF), 안테나, 아주 긴 케이블 | |
| 임피던스 브리징 | 최대 전압 전달, 신호 왜곡 방지 | 일반 오디오, 센서, 아날로그 회로 간 연결 |
회로 예시

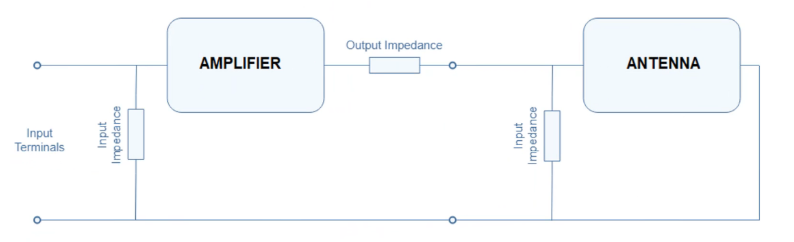

첫번째는 증폭기가 있고, 두번째는 안테나가 있는 회로를 살펴보겠습니다.
안테나의 입력 임피던스가 50Ω이므로, 신호원의 출력 임피던스도 50Ω으로 맞추면 "최대 전력 전송 정리"에 따라 안테나로 전달되는 전력이 최대화됩니다.
RF 회로에서는 전압이 아닌 전력을 효율적으로 전송하는 것이 목표이며, 임피던스 불일치 시 반사파(standing wave)가 발생하여 전력 손실과 신호 왜곡이 생깁니다.
따라서 50Ω 매칭(또는 75Ω)은 RF 시스템의 표준으로, 송신기→케이블→안테나 전체를 같은 임피던스로 맞춰 반사 없이 최대 전력을 방사합니다!

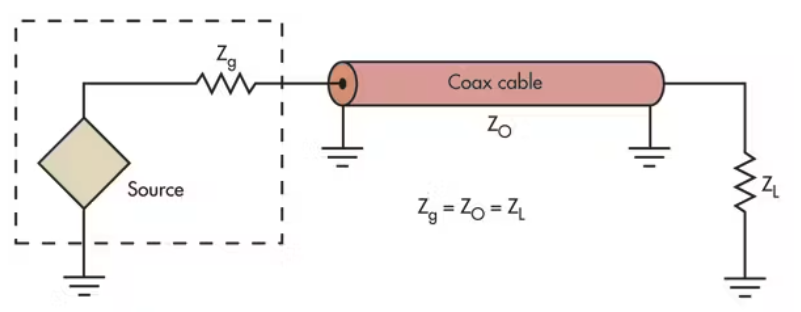

💻 이미지 출처: Microwaves&RF > 임피던스 매칭(1부)
동축케이블의 특성 임피던스(50Ω/75Ω)가 신호원 및 부하와 일치하지 않으면 최대 전력 전송이 불가능하고, 반사파(Standing Wave)가 케이블에 형성됩니다.
반사파는 안테나가 흡수하지 못한 전력이 케이블을 따라 신호원으로 반사되어 돌아오는 현상으로, 전력 손실이 발생하고 전송 효율이 급격히 떨어집니다.
반사된 전력이 송신기로 되돌아오면 송신기의 출력단을 과열/손상시킬 수 있으므로, RF 시스템에서 임피던스 매칭은 효율뿐 아니라 장비 보호를 위해서도 필수적입니다.
🤔 임피던스가 왜 매칭이 되어야 반사파가 생기지 않고 최대 전력 전송이 가능한거야?
- 반사파 관점: 전자기파가 임피던스가 다른 경계를 만나면 일부가 반사됨 (물결이 벽에 부딪혀 튕겨나오듯) → Zout = Zin이면 경계가 사라져 반사 없음
- 전력 전송 관점: 신호원 내부 저항에서 소비되는 전력 vs 부하에서 소비되는 전력의 균형 → Zout = Zin일 때 부하가 받는 전력이 최대 (최대 전력 전송 정리)
핵심은 매칭되면 신호원은 "부하가 자기 자신의 연장선"처럼 느껴서 에너지가 막힘없이 쭉 흘러가고, 매칭되지 않으면 "벽에 부딪혀" 반사되어 돌아온다는 겁니다.
비유하자면 고속도로(50Ω) → 톨게이트(50Ω) = 차가 막힘없이 통과 / 고속도로 → 좁은 길(200Ω) = 차가 막혀서 일부 되돌온다는 거죠.
💻 원리. 최대 전력 전달 정리(Maximum Power Transfer Theorem)
💻 참고. [회로이론] 21편. 최대전력전달 정리 - BOS의 스터디룸
회로 시뮬레이션

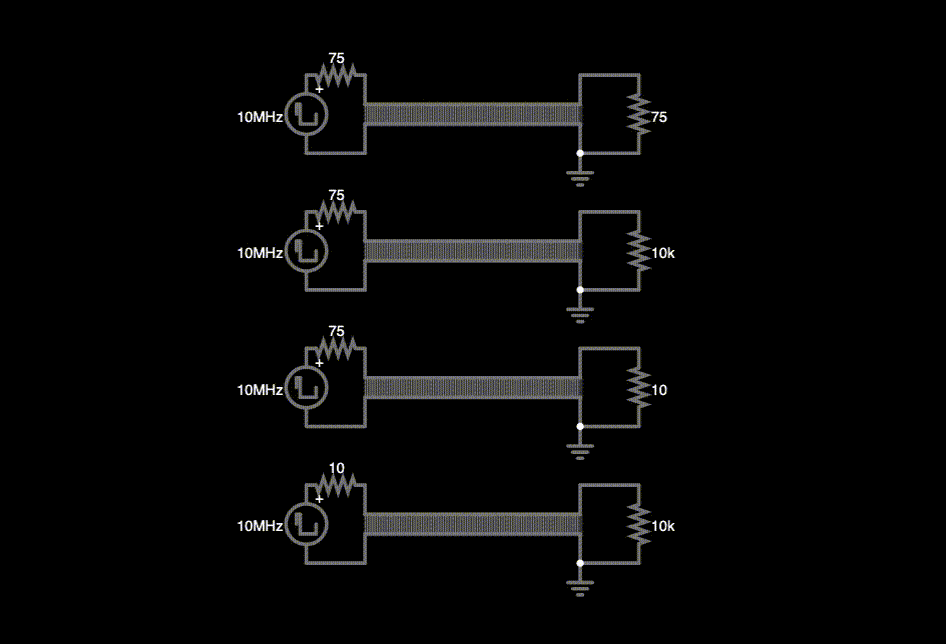

임피던스가 일치하는 이유를 시뮬레이터로 보죠. 이건 송전선을 끊는 간단한 회로에요. 회로가 네 개입니다.
시뮬레이션은 75Ω 동축케이블에 서로 다른 종단 저항을 연결하여 임피던스 매칭의 중요성을 보여줍니다. 사각파 신호를 5초마다 전송합니다. 케이블 임피던스(75Ω)와 부하 저항이 일치하지 않으면 "반사(Reflection)" 현상이 발생하며, 부하가 모든 에너지를 흡수하지 못하고 일부가 신호원으로 되돌아갑니다.
적절한 종단(75Ω 저항)을 하면 반사가 없고 깨끗한 신호가 전달되지만, 불일치 시 신호 왜곡, 링잉(ringing), 오버슈트 등이 관찰됩니다.
- 첫 번째(55Ω-55Ω-55Ω): 완벽한 임피던스 매칭으로 모든 에너지가 부하에 흡수되고 반사가 전혀 없어 가장 효율적입니다.
- 두 번째(종단 저항 과다): 저항이 55Ω보다 크면 양의 반사(positive reflection)가 발생하여 신호가 되튀어 오르고, 정상적으로 종단된 반대편에서 흡수됩니다.
- 세 번째(종단 저항 과소): 저항이 55Ω보다 작으면 음의 반사(negative reflection)가 발생하여 신호가 반대 극성으로 반사됩니다.
- 네 번째(양쪽 불일치): 양쪽 모두 부적절하게 종단되어 신호가 계속 왕복 반사(bouncing)하며 에너지가 서서히 소모되고 신호 품질이 극도로 나빠집니다.
전송 전력을 확인해보면 다음과 같습니다.
- 첫 번째(완벽 매칭): 83mW로 최대 전력 흡수 달성
- 두 번째(과다 저항): 2mW로 저항이 커서 전력 소비가 매우 낮습니다.
- 세 번째(과소 저항): 저항이 낮아서 전력 소비가 높아야 하지만 34mW에 그친 이유는 대부분의 에너지가 반사되어 신호원으로 돌아가기 때문입니다.
- 네 번째(양쪽 불일치): 7mW만 흡수하며, 신호가 케이블 안에서 여러 번 왕복 반사하며 에너지가 소모되어 가장 비효율적입니다.
결론은 임피던스 매칭이 안 되면 저항값과 무관하게 반사로 인해 실제 전력 전달 효율이 급격히 저하된다는 거죠. 완벽 매칭이 압도적으로 우수합니다.
🤔 왜 오디오는 매칭이 아닌 브리징을 하나요?
오디오 신호는 보통 '정보'를 담은 전압입니다. 만약 오디오 장비를 1:1로 매칭시키면 전압이 절반(50%)으로 깎이고 열이 발생합니다. 이는 음질 저하와 노이즈의 원인이 됩니다. 따라서 오디오에서는 일부러 브리징(입력을 10배 높임)을 선택해 깨끗한 전압 신호만 쏙 뽑아가는 것입니다.
- 브리징: "난 네 전압만 있으면 돼. 전류는 조금만 가져갈게." (전압 신호 중심)
- 매칭: "난 네 에너지를 다 흡수해야 해. 튕겨 나가면 안 되니까 똑같이 맞춰줘." (전력 및 고주파 중심)
임피던스 측정하는 방법
입력 임피던스 측정
어떻게 특정 회로의 입력이나 출력 임피던스를 측정할까요? 임피던스는 교류니까요. 저항이라고 쉽게 말할 수 없죠. 만약에 그냥 직류 + 저항이라고 한다면 멀티미터(옴 미터)를 연결해서 측정할 수 있겠지만요.
입력 임피던스를 측정하는 가장 표준적인 방법은 '전압 분배 법칙'을 이용하는 것입니다. 장비의 내부를 직접 열어볼 수 없으므로, 외부에 알려진 저항을 연결했을 때 전압이 얼마나 깎이는지를 보고 역산하는 방식입니다.
여기서는 가변 저항(Potentiometer)을 이용한 방법을 소개해드리겠습니다. 가장 직관적인 방법입니다. 이 방법은 입력 전압이 절반(1/2)이 되는 지점을 찾는 방법으로, 별도의 복잡한 계산이 필요 없어 현장에서 자주 쓰입니다.

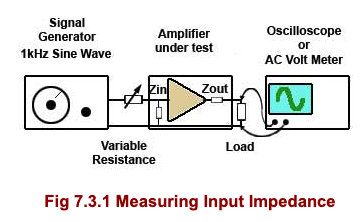

💻 이미지 출처. https://learnabout-electronics.org/ac_theory/impedance73.php
- 무부하 측정: 신호 발생기(Signal Generator)를 측정하려는 기기의 입력에 직접 연결하고, 출력단에서 전압()을 측정합니다. (이때의 전압을 라고 함)
- 저항 삽입: 신호 발생기와 기기 입력 사이에 가변 저항을 직렬로 연결합니다.
- 절반 지점 찾기: 가변 저항의 값을 조절하여, 출력 전압이 처음 측정값()의 정확히 절반이 되게 맞춥니다.
- 결과 확인: 이때 가변 저항을 회로에서 분리해 멀티미터로 저항값을 재면, 그 값이 바로 입력 임피던스와 같습니다. 외부 저항과 내부 임피던스가 전압을 1:1로 나눠 가졌기 때문에 전압이 절반이 된 것입니다.
전압 분배 공식:
가변 저항 = 입력 임피던스일 때:
출력 임피던스 측정
회로의 출력 임피던스는 어떻게 측정하죠? 출력 임피던스 측정 역시 '부하를 걸었을 때 전압이 얼마나 떨어지는가'를 관찰하는 것이 핵심입니다. 입력 임피던스 측정과 비슷하면서도 방향이 반대라고 생각하면 쉽습니다.
마찬가지로 가변 저항을 이용한 방법을 소개해드리겠습니다.

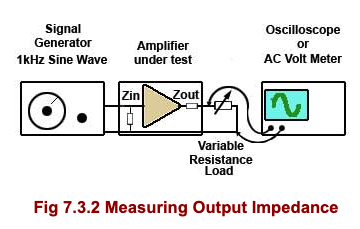

💻 이미지 출처. https://learnabout-electronics.org/ac_theory/impedance73.php
- 무부하 전압 측정 (): 아무런 부하(저항)를 연결하지 않은 상태에서 출력단의 전압을 측정합니다.
- 가변 저항 연결: 출력단에 가변 저항(Potentiometer)을 연결합니다. 이때 저항값은 처음엔 아주 높게 설정하세요.
- 전압 조절: 저항값을 천천히 줄이면서 출력 전압이 처음 쟀던 값의 정확히 절반(1/2)이 되는 지점을 찾습니다.
- 저항값 확인: 가변 저항을 분리해 멀티미터로 저항값을 재면, 그 값이 바로 출력 임피던스입니다. 출력 임피던스와 가변 저항이 전압을 1:1로 나눠 가졌기 때문에 전압이 반토막 난 것이며, 이때 두 저항값은 같습니다.
