💡 오랜 시간이 흐름에 따라서 예전에 공부해서 명확히 이해했었던 딥러닝 기초 개념들이 예전만큼 명확하지 않음을 느낀다.

그래서 다시 그것들을 상기하고자 밑시딥 정독을 시작한다.

Chapter 1. 파이썬 부분은 생략한다.

---

2.1 퍼셉트론이란?

퍼셉트론은 프랑크 로젠블라트 $^{Frank Rosenblatt}$가 1957년에 고안했고, 신경망(딥러닝)의 기원이 되는 알고리즘이다.

퍼셉트론은 다수의 신호를 입력으로 받아 하나의 신호를 출력한다.

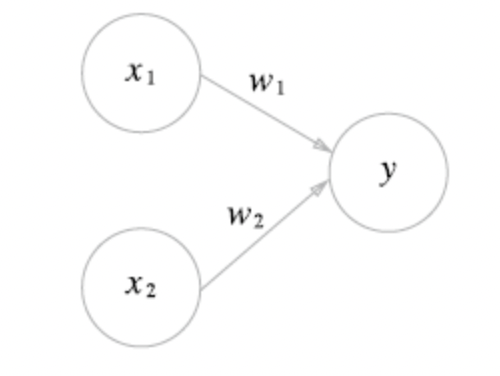

위 그림에서

• $x_1$과 $x_2$는 입력 신호, $y$는 출력 신호, $w_1$과 $w_2$는 가중치를 의미하고, 그림의 원을 뉴런 혹은 노드라고 부른다.

• 입력 신호가 뉴런에 보내질 때는 각각 고유한 가중치가 곱해진다. ($w_1x_1$, $w_2x_2$).

• 뉴런이 활성화된다
  - 뉴런에서 보내온 신호의 총합이 정해진 한계를 넘어설 때만 1을 출력
  - 이 책에서는 그 한계를 임계값이라고 하며, $\theta$ 기호로 표현

퍼셉트론의 동작 원리는 이게 끝. 수식을 나타내면 다음과 같다.

퍼셉트론은 복수의 입력 신호 각각에 고유한 가중치를 부여한다.

가중치는 각 신호가 결과에 주는 영향력을 조절하는 요소로 작용하며, 가중치가 클수록 해당 신호가 그만큼 더 중요함을 의미한다.

---

2.2 단순한 논리 회로

2.2.1 AND 게이트

AND 게이트는 입력이 둘이고 출력이 하나이다.

아래는 AND 게이트의 진리표(입력 신호와 출력 신호의 대응표)로,

두 입력이 모두 1일 때만 1을 출력하고, 그 외에는 0을 출력한다.

$x_1$	$x_2$	$y$
0	0	0
1	0	0
0	1	0
1	1	1

위 AND 게이트 진리표를 퍼셉트론으로 표현하려면 진리표대로

작동하도록 하는 $w_1$, $w_2$, $\theta$의 값 (퍼셉트론의 매개변수)을 정하는 것이다.

• e.g. ($w_1$, $w_2$, $\theta$) = (0.5, 0.5, 0.8)

2.2.2 NAND 게이트와 OR 게이트

NAND는 Not AND를 의미하며, AND 게이트의 출력을 뒤집은 것으로 동작한다.

$x_1$	$x_2$	$y$
0	0	1
1	0	1
0	1	1
1	1	0

위 진리표를 보면, $x_1$과 $x_2$가 모두 1일 때만 0을 출력하고, 나머지는 1을 출력한다.

NAND 게이트 진리표를 퍼셉트론으로 표현하기 위한 매개변수 조합

• e.g. ($w_1$, $w_2$, $\theta$) = (-0.5, -0.5, -0.8)
• AND 게이트와 반대

OR 게이트는 입력 신호 중 하나 이상이 1이면 출력이 1이 되는 논리 회로

$x_1$	$x_2$	$y$
0	0	0
1	0	1
0	1	1
1	1	1

💡 NOTE 💡

• 여기서 퍼셉트론의 매개변수 값을 정하는 것은 컴퓨터가 아니라 우리 인간
• 기계학습 문제는 이 매개변수의 값을 정하는 작업을 컴퓨터가 자동으로 하도록 함
• 학습이란 적절한 매개변수 값을 정하는 작업
  • 사람은 퍼셉트론의 구조(모델)을 고민하고 컴퓨터에 학습할 데이터를 주는 일을 함.

---

2.3 퍼셉트론 구현하기

2.3.1 간단한 구현부터

AND 게이트 구현

def AND(x1, x2):
	w1, w2, theta = 0.5, 0.5, 0.7
    tmp = x1*w1 + x2*w2
    if tmp <= theta:
    	return 0
    elif tmp > theta:
    	return 1

AND(0,0) # 0을 출력
AND(1,0) # 0을 출력
AND(0,1) # 0을 출력
AND(1,1) # 0을 출력

2.3.2 가중치와 편향 도입

위 퍼셉트론의 동작 원리 수식의 $\theta$를 $-b$로 치환하면 다음과 같은 식이 완성된다.

$\begin{cases} 0\;(b+w_1x_1\,+\,w_2x_2 \leq 0)\\ 1\;(b+w_1x_1\,+\,w_2x_2 \gt 0) \end{cases}$

• $b$를 편향(bias)라고 하며 $w_1$과 $w_2$는 그대로 가중치이다.

위 식의 관점으로 해석해보면

• 퍼셉트론은 입력 신호에 가중치를 곱한 값과 편향을 합하여, 그 값이 0을 넘으면 1을 출력하고 그렇지 않으면 0을 출력

### 위의 식 구현 ###
import numpy as np
x = np.array([0, 1]) 	 # 입력
w = np.array([0.5, 0.5]) # 가중치
b = -0.7				 # 편향
w*x
>>> array([ 0. , 0.5])
np.sum(w*x)
>>> 0.5
np.sum(w*x) + b
>>> -0.19999999999996    # 대략 -0.2

2.3.3 가중치와 편향 구현하기

가중치와 편향을 도입한 AND 게이트 구현

def AND(x1, x2):
	x = np.array([x1, x2])
    w = np.array([0.5, 0.5])
    b = -0.7
    tmp = np.sum(w*x) + b
    if temp <= 0:
    	return 0
    else:
    	return 1

• $-\theta$가 편향 $b$로 치환되었음
• $w_1$과 $w_2$는 각 입력 신호가 결과에 주는 영향력(중요도)을 조절하는 매개변수
• 편향은 뉴런이 얼마나 쉽게 활성화(결과로 1을 출력)하느냐를 조정하는 매개변수

NAND 게이트와 OR 게이트 구현

def NAND(x1, x2):
	x = np.array([x1, x2])
    w = np.array([-0.5, -0.5) # AND와는 가중치(w와 b)만 다름
    b = 0.7
    tmp = np.sum(w*x) + b
    if tmp <= 0:
    	return 0
    else:
    	return 1

def OR(x1, x2):
	x = np.array([x1, x2])
    w = np.array([0.5, 0.5])
    b = -0.2
    tmp = np.sum(w*x) + b
    if tmp <= 0:
    	return 0
    else:
    	return 1

---

2.4 퍼셉트론의 한계

2.4.1 XOR 게이트

XOR 게이트는 배타적 논리합이라는 논리 회로이다.

• 아래 진리표와 같이 $x_1$과 $x_2$ 중 한쪽이 1일 때만 1을 출력한다.

$x_1$	$x_2$	$y$
0	0	0
1	0	1
0	1	1
1	1	0

지금까지 본 퍼셉트론으로는 XOR 게이트를 구현할 수 없다.

• 퍼셉트론은 직선 하나로 나눈 영역만 표현할 수 있다는 한계가 있다.

AND와 OR 게이트를 살펴보면 아래 그림과 같이 직선으로 영역을 나눌 수 없다.

2.4.2 선형과 비선형

직선(선형) 하나로는 위 그림처럼 0과 1을 나눌 수 없다.

• '직선'이라는 제약을 없앤다면 가능

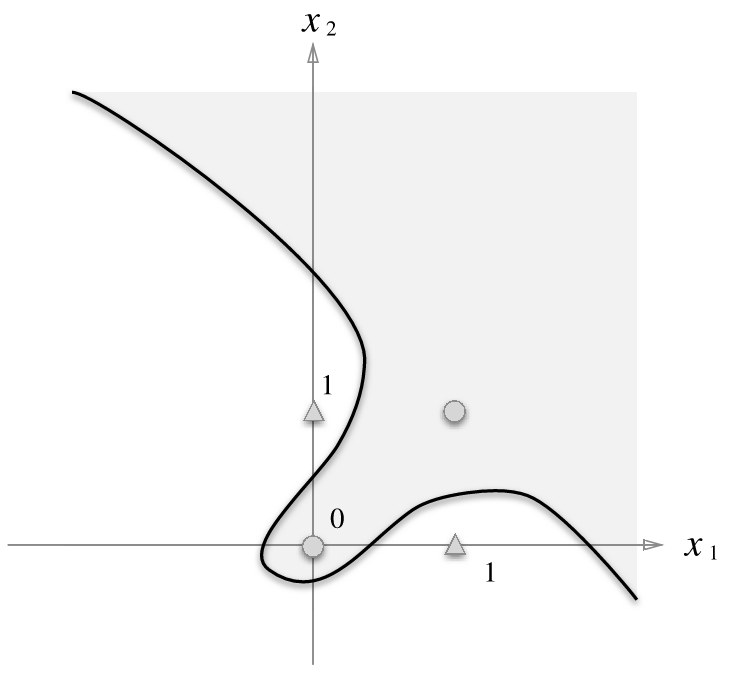

위 그림과 같은 곡선(비선형)으로 영역을 나눌 수 있다.

2.5 다층 퍼셉트론이 출동한다면

퍼셉트론으로는 XOR 게이트를 표현할 수 없었다.
하지만 퍼셉트론의 층을 쌓아 다층 퍼셉트론을 만들면 해결할 수 있다.

2.5.1 기존 게이트 조합하기

XOR 게이트를 만드는 방법은 다양한데, 그 중 하나는 AND, NAND, OR 게이트를 조합하는 방법이 있다.

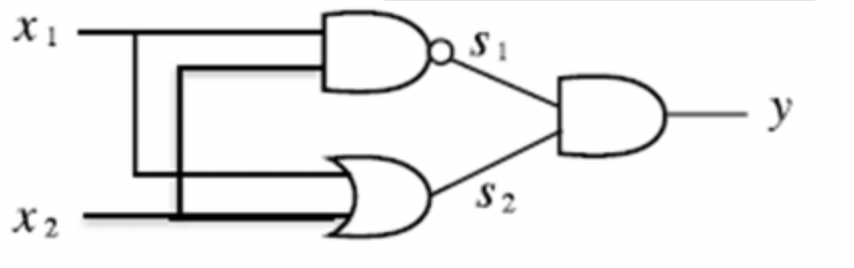

AND, NAND, OR 게이트를 조합해 구현한 XOR 게이트 구조이다.

• NAND의 출력을 $s_1$, OR의 출력을 $s_2$로 해서 XOR 게이트를 만들 수 있다.

$x_1$	$x_2$	$s_1$	$s_2$	y
0	0	1	0	0
1	0	1	1	1
0	1	1	1	1
1	1	0	1	0

2.5.2 XOR 게이트 구현하기

def XOR(x1, x2):
	s1 = NAND(x1, x2)
    s2 = OR(x1, x2)
    y = AND(s1, s2)
    return y

XOR(0, 0)  # 0을 출력
XOR(1, 0)  # 1을 출력
XOR(0, 1)  # 1을 출력
XOR(1, 1)  # 0을 출력

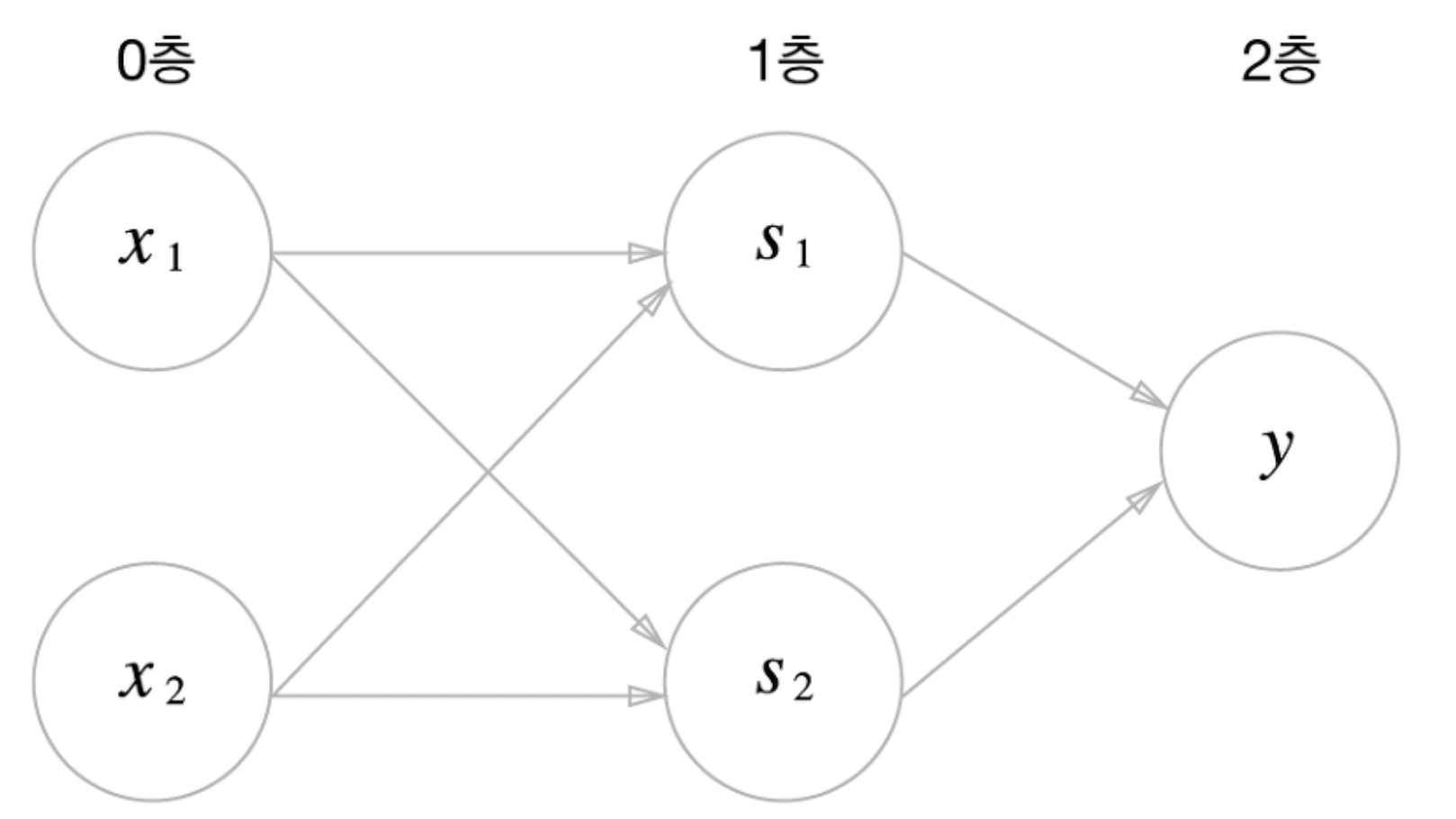

아래 그림은 XOR의 퍼셉트론이다.

• AND, OR가 단층 퍼셉트론인 데 반해, XOR은 2층 퍼셉트론
  • 층이 여러 개인 퍼셉트론을 다층 퍼셉트론이라고 함.
• 동작
  • 0층의 두 뉴런이 입력 신호를 받아 1층의 뉴런으로 신호를 보냄
  • 1층의 뉴런이 2층의 뉴런으로 신호를 보내고, 2층의 뉴런을은 y를 출력

2층 구조를 사용해 퍼셉트론으로 XOR 게이트를 구현 가능

• 단층 퍼셉트론으론 표현하지 못한 것을 층을 하나 늘려 구현
• 퍼셉트론은 층을 쌓아 (깊게 하여) 더 다양한 것을 표현할 수 있음

---

2.6 NAND에서 컴퓨터까지

--

---

2.7 정리

• 퍼셉트론은 입출력을 갖춘 알고리즘이다. 입력을 주면 정해진 규칙에 따른 값을 출력한다.
• 퍼셉트론에서는 '가중치'와 '편향'을 매개변수로 설정한다.
• 퍼셉트론으로 AND, OR 게이트 등의 논리 회로를 표현할 수 있다.
• XOR 게이트는 단층 퍼셉트론으로는 표현할 수 없다.
  • 2층 퍼셉트론을 이용하면 XOR 게이트를 표현할 수 있다.
• 단층 퍼셉트론은 직선형 영역만 표현할 수 있고, 다층 퍼셉트론은 비선형 영역도 표현할 수 있다.
• 다층 퍼셉트론은 (이론상) 컴퓨터를 표현할 수 있다.
