11.1 DLC Service
고정 크기 프레임
- 고속화 유리
가변 크기 프레임
- 주로 LAN에서 사용
- 문자 중심 프로토콜 -> byte
- 비트 중심 프로토콜

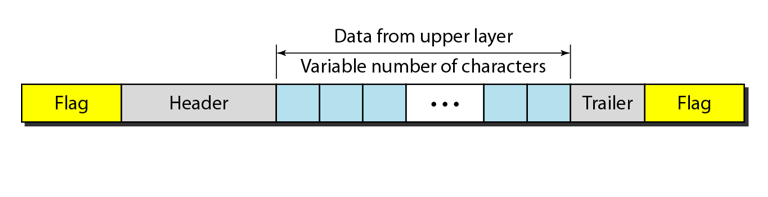

11.1.1 문자 중심 프로토콜
- 전달되는 데이터는 8bit 문자
- 시작과 마지막에 flag
- 데이터 안에 flag가 포함된 경우 문제 발생 -> stuffing & unstuffing

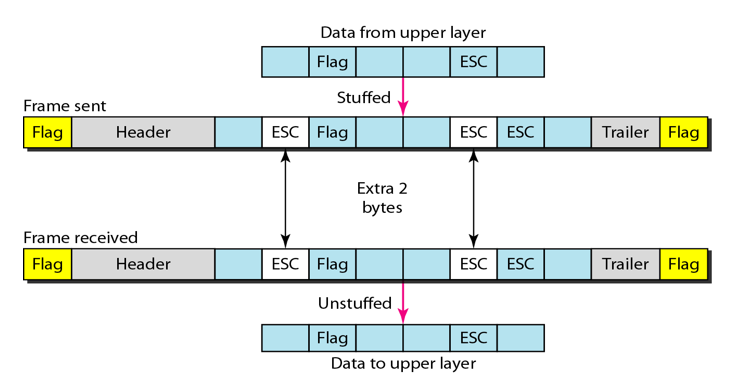

문자 채우기(Stuffing), 빼기(Unstuffing)
- 데이터 안에 flag가 있는 경우, flag로 오인하지 않기 위해
- ESC 뒤 flag는 제어 문자가 아님

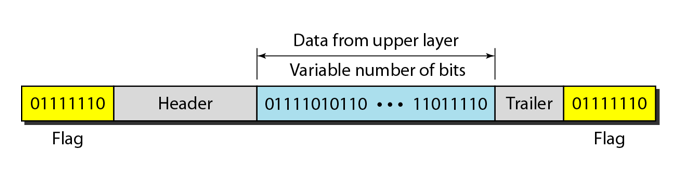

11.1.2 비트 중심 프로토콜
- 프레임의 데이터 부분을 전부 bit 열로 인식
- flag는 0111 1110 bit pattern 사용

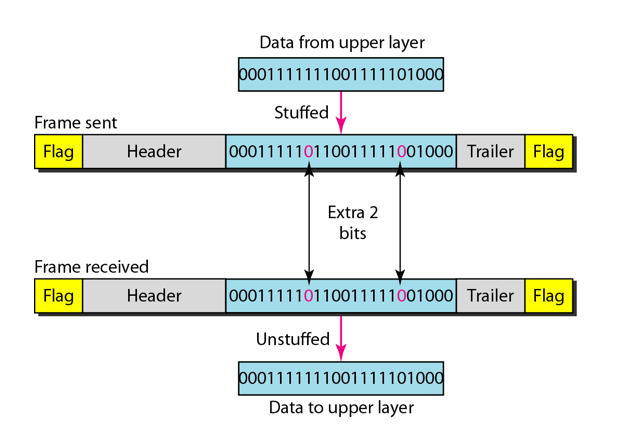

비트 채우기(Stuffing), 빼기(Unstuffing)
Stuffing
- 1이 연속 5번 나오면 0 삽입
Unstuffing
- 1이 연속 5번 나오면 0 제거
11.2 Data Link Layer Protocol
Flow and Error Control
- 흐름 제어: 송신자가 확인 응답을 받기 전에 보낼 수 있는 데이터의 양 제한
- 오류 제어: 데이터의 재전송을 요구하는 ARQ 기반

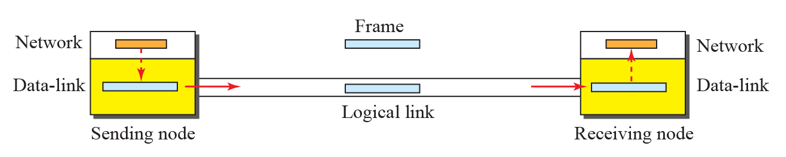

1. Simple Protocol
- 흐름 제어나 오류 제어를 하지 않음
- 수신자는 프레임을 수신하면 즉시 처리
- 수신자는 유입되는 프레임에 의해 절대로 넘쳐나지 않음
- 송신자와 수신자의 데이터링크층은 각자의 네트워크층에 대해 전송 서비스 제공

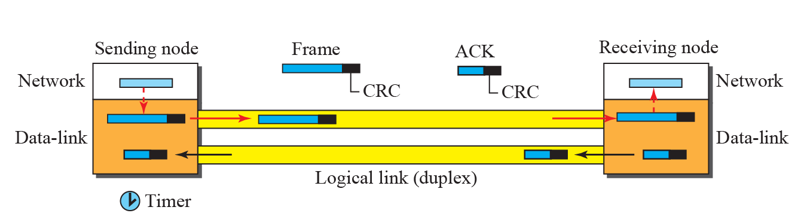

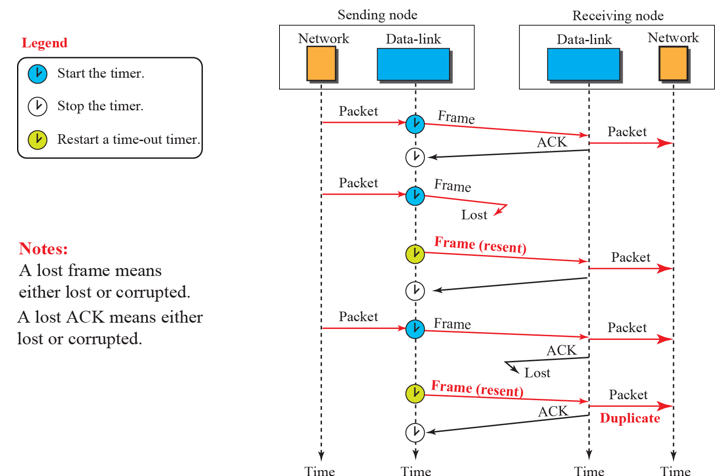

2. Stop/Wait Protocol
흐름 및 오류 제어 사용
- 송신자는 하나의 프레임을 보내고 다음 프레임을 보내기 전에 확인 응답 ACK를 기다림
- 오류 검출 위해 각 데이터 프레임에 CRC 추가
- CRC 가 맞지 않으면 프레임은 손상 → 바로 폐기
- 수신자의 침묵은 프레임이 손상 or 손실되었다는 신호
- 매 시간 송신자는 프레임을 보내고 타이머 시작
- 타이머 종료 전 확인 응답 도착 시 타이머 멈추고 다음 프레임 전송
- 타이머 종료 시 송신자는 이전 프레임 재전송
- 매 시간 채널에는 오직 하나의 프레임과 하나의 확인 응답만 존재

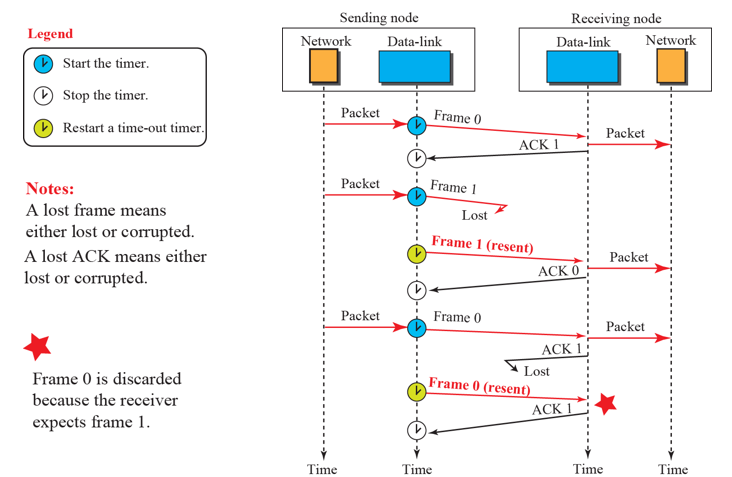

개선
- Frame에 순서 번호(0, 1) 부여
- ACK와 Expected frame number를 함께 전송
- ACK 1이 손실된 경우
- 송신자는 Frame 0을 재전송
- 수신자는 데이터 버림

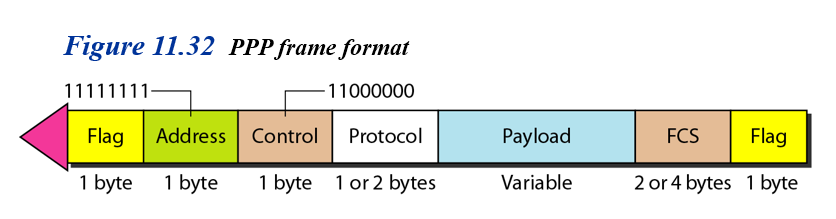

11.3 Point-to-Point Protocol
- 점대점으로 모뎀이나 케이블을 연결, 정보를 주고받는 데 사용되는 프로토콜
- FCS: CRC 등 에러 검출
11.3.1 Authentication Protocol
Password Authentication Protocol
2단계 처리 절차를 가진 simple authentication Protocol
- 사용자 이름과 패스워드를 보냄
- 연결을 수용하거나 거부

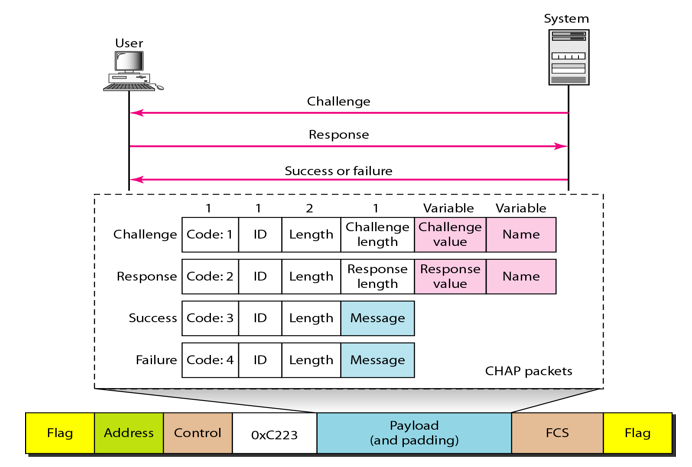

Challenge Handshake Authentication Protocol
높은 보안을 제공하는 3방향 handshake authentication Protocol
- 시스템이 챌린지 패킷을 사용자에게 보냄
- 사용자는 미리 정의된 함수를 적용하여 결과를 만들고 시스템에 전송
- 시스템은 같은 함수를 적용하여 결과값을 만들고 사용자가 보낸 값과 비교하여 일치하면 허용함
