RFDH

어떤 하나의 출력단과 입력단을 연결할 때, 서로 다른 두 연결단의 임피던스차에 의한 반사를 줄이려는 모든 방법두개의 연결단 사이에 별도의 매칭단을 삽입하여 두 연결단 사이의 임피던스 차이를 보정함임피던스의 중요한 역할은 load → 각각의 회로 소자와 선로 위치에 얼마

주파수 분포 상에서 입력 전압 대 출력 전압의 비S21 : 1번 포트에서 입력한 전압과 2번 포트에서 출력된 전압의 비율⟹ 1번으로 입력된 전력이 2번 포트로는 얼마나 출력되는가를 나타내는 수치많은 수동소자들은 S파라미터의 행렬이 reciprocal함(S21=S12,

10\*log x큰 수치를 간략하게 표현실제 수치의 곱의 표현을 합으로 나타낼 수 있음인간의 귀는 log적으로 소리를 들음⇒ 실제 전압보다는 그 dB값에 비례하여 크기가 가늠됨dB는 어떤 숫자 간의 곱의 관계를 나타내는 상대적인 의미의 값주파수를 가지는 신호의 성질은

L과 C는 정반대의 특성과 현상을 보임L: 인덕턴스, 유도용량회로를 흐르고 있는 전류의 변화에 의해 전자기유도로 생기는 역기전력의 비율RF에선 nH 단위가 주로 사용됨코일 : 인덕턴스는 선로 길이가 길 때 나타나는 현상 → 선로를 스프링 모양으로 감으면 적은 면적 상에

능동회로/시스템에서 입력신호가 없는데 출력신호가 검출되는 상황DC신호가 AC신호로 변환되는 것원하지 않는 주파수대역에서 정체불명의 공진신호가 뜨는 경우

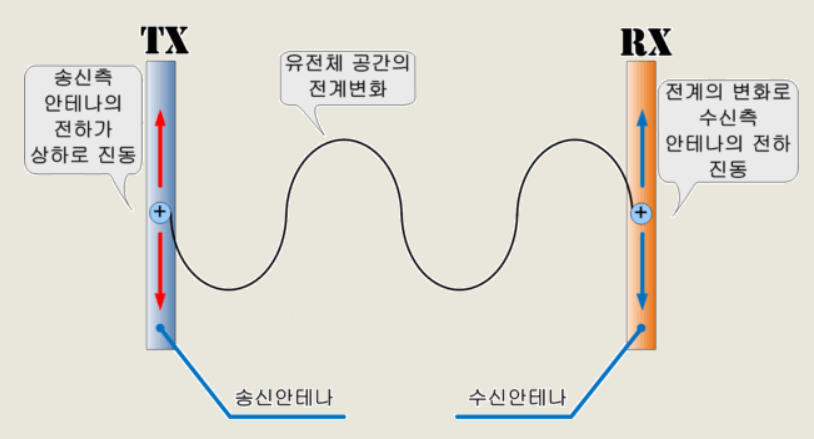

유전체 내부에 전류가 흐르도록 만드는 원천은 유전체 외부에 존재하는 양전하를 음전하로 바꾸는 데 소모하는 에너지라는 점⇒ 전자기파를 통해 가능시간에 따라 변하는 소위 시변 전계와 시변 자계는 상호 의존성을 가질 뿐만 아니라 전자기파라는 하나의 형태로 통합되어 전력의 공
