RNN이란

순환신경망 RNN: 입력과 출력을 시퀀스 단위로 처리하는 시퀀스 (Sequence) 모델

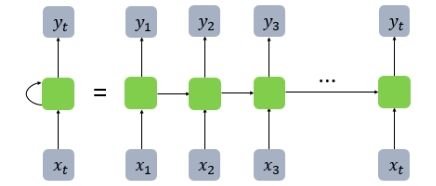

RNN을 표현한 두 그림- 재귀형태로 표현한 RNN과 시간에 따라 여러 시점으로 보여주는 두 방법

x: 입력층, 입력벡터
y: 출력층, 출력벡터
초록이: 은닉층, cell, 메모리 셀, RNN 셀

여기서 모든층들은 벡터형태로 존재!
은닉층에서 나온 결과값 -> 출력층(y) + 다시 은닉층

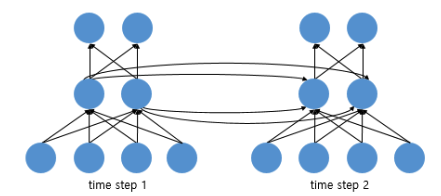

RNN을 뉴런 단위로 시각화

4차원의 입력벡터(뉴런)
2차원의 은닉상태(은닉상태크기 = 2, 은닉층 수와는 다른 의미)
2차원의 출력벡터를 가지고 있다

이 다차원 벡터들은 행렬로 한번에 계산 가능

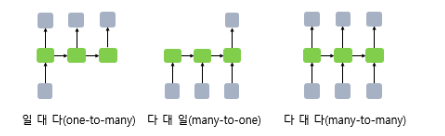

다양한 형태의 RNN

one‐to‐many: 하나 의 이미지 입력에 대해서 사진의 제목을 출력하는 이미지 캡셔닝 (Image Captioning) 작업에 사용할 수 있다. 사진의 제목은 단어들의 나열이므로 시퀀스 출력

many‐to‐one: 입력 문서가 긍정 적인지 부정적인지를 판별하는 감성 분류 (sentiment classification), 또는 메일이 정상 메일인지 스팸 메 일인지 판별하는 스팸 메일 분류 (spam detection) 등에 사용

many‐to‐many: 챗봇, 번역기, 개체명 인식, 품사 태깅과 같은 작업에 사용

RNN 수식

은닉 상태값과 출력값을 구하는 방법을 알아보자

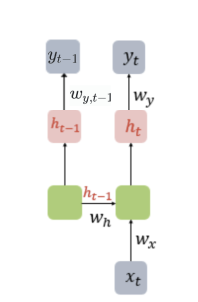

위 사진과 같이 "입력, 은닉층 재귀, 출력" 세 부분의 가중치가 각각 존재한다
현재 시점을 t 라고 하자
현재 시점 t 에서의 은닉층과 출력층은 다음과 같다

은닉층: $h_t = \tanh(W_{x}x_t + W_{h}h_{t-1} + b)$
출력층: $y_t = f(W_{y}h_t + b)$

하나의 은닉층이라면 가중치 값은 모든 시점에서 동일
b는 편향, 출력층의 f는 활성화 함수

행렬계산

$h_t = \tanh( W_{h}h_{t-1}+W_{x}x_t + b)$ 연산 (은닉 상태값)을 벡터와 행렬 연산으로 표현

$D_h$ : 은닉 상태의 크기
$d$ : 단어 벡터의 차원 ( $𝑥_t$ 는 단어 벡터로 간주), 입력 차원- 단어 전처리 할 때 임베딩 벡터의 차원이나 인코딩 차원을 의미

예시

만약 은닉 상태의 크기가 2 ((D_h=2))이고, 입력 벡터의 차원이 3 ((d=3))이라면, (W_x) 행렬은 다음과 같이 2x3 행렬이 됩니다:

W_x = \begin{bmatrix} w_{11} & w_{12} & w_{13} \\ w_{21} & w_{22} & w_{23} \end{bmatrix}

$w_{ij}$ : 가중치 행렬의 원소
이 행렬은 입력 벡터 $x_t = [x_1, x_2, x_3]^T$ 와 곱해져 은닉층으로의 입력을 생성
곱셈의 결과는 다음과 같이 2차원의 벡터가 된다!

W_x x_t = \begin{bmatrix} w_{11} & w_{12} & w_{13} \\ w_{21} & w_{22} & w_{23} \end{bmatrix} \cdot \begin{bmatrix} x_1 \\ x_2 \\ x_3 \end{bmatrix} = \begin{bmatrix} w_{11}x_1 + w_{12}x_2 + w_{13}x_3 \\ w_{21}x_1 + w_{22}x_2 + w_{23}x_3 \end{bmatrix}

양방향 순환 신경망 (Bidirectional Recurrent Neural Network)

시점 t에서의 출력값을 예측할 때 이전 시점의 입력뿐만 아니라, 이후 시점의 입력 또한 예측에 기여

ex) 운동을 열심히 하는 것은 [ ]을 늘리는데 효과적이다.

앞의 운동을 열심히 하는 것은 부분만을 봐서는 빈칸을 유추하기 어렵다

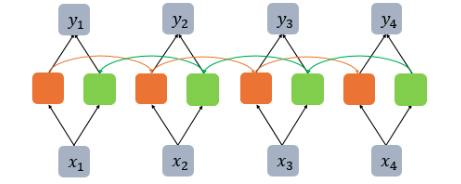

양방향 순환 신경망의 구조

두 개의 메모리 셀을 사용
주황색 셀: Forward States, 기존과 같이 이전 시점의 은닉상태값 이용하여 계산
초록색 셀: Backward States, 이후 시점의 은닉상태값 이용하여 계산

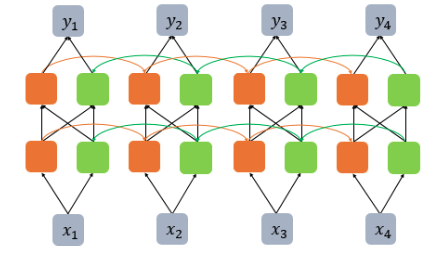

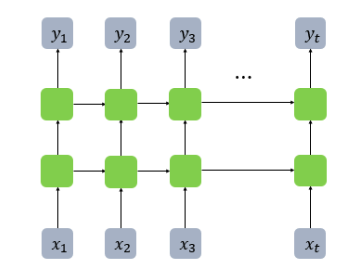

깊은 순환 신경망 (Deep Recurrent Neural Network)

다수의 은닉층을 가진 RNN

양방향 순환 신경망에서도 사용 가능

RNN 코드로 구현하기

RNN 층(은닉층) 입력 형태

batch_size, timesteps, input_dim 크기의 3D 텐서
batch_size: 한 번에 학습하는 데이터의 개수
출력층 부분은 아직 표현 안함

은닉상태 출력

(물론 아냐 출력층 $w_{y,t-1}$ )

은닉상태 출력 (빨간색 $h_t$ ; $y_t$ 말하는거 아님)

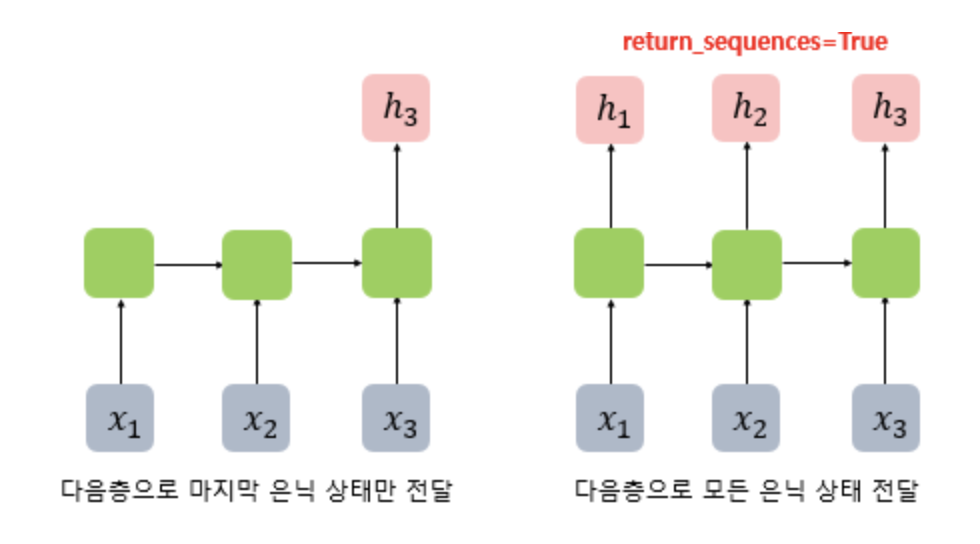

최종 시점의 은닉 상태만을 리턴하고자 한다면 (batch_size, output_dim) 크기의 2D 텐서를 리턴
메모리 셀의 각 시점(time step)의 은닉 상태값들을 모아서 전체 시퀀스를 리턴하고자 한다면 (batch_size, timesteps, output_dim) 크기의 3D 텐서를 리턴
RNN 층의 return_sequences 매개 변수에 True를 설정하여 설정이 가능

Keras이용

from tensorflow.keras.layers import SimpleRNN
#RNN 층을 추가
model.add(SimpleRNN(hidden_units))

# 추가 인자를 사용할 때
# model.add(SimpleRNN(hidden_units, input_shape=(timesteps, input_dim)))

# 다른 표기
# model.add(SimpleRNN(hidden_units, input_length=M, input_dim=N))

hidden_units = $D_h$ , 은닉 상태의 크기를 정의. 메모리 셀이 다음 시점의 메모리 셀과 출력층으로 보내는 값의 크기(output_dim)와도 동일. RNN의 용량(capacity)을 늘린다고 보면 되며, 중소형 모델의 경우 보통 128, 256, 512, 1024 등의 값을 가진다.
timesteps = input_length라고 표현하기도 함. 시점의 수. (문장에서 토큰의 수)
input_dim = 입력 벡터 $x_t$ 의 크기.

모델 내부적으로 출력 결과를 어떻게 정의하는지 확인

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import SimpleRNN

model = Sequential()
model.add(SimpleRNN(3, input_shape=(2,10)))
# model.add(SimpleRNN(3, input_length=2, input_dim=10))와 동일함.
model.summary()

결과, 배치사이즈를 표기 안해 None으로 출력, 2D tensor

_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
simple_rnn_1 (SimpleRNN)     (None, 3)                 42
=================================================================
Total params: 42
Trainable params: 42
Non-trainable params: 0
_________________________________________________________________

model = Sequential()
#batch_size를 미리 정의
model.add(SimpleRNN(3, batch_input_shape=(8,2,10)))
model.summary()

결과 이번에는 입력한 배치사이즈 8 이 나온다

_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
simple_rnn_2 (SimpleRNN)     (8, 3)                    42
=================================================================
Total params: 42
Trainable params: 42
Non-trainable params: 0
_________________________________________________________________

model = Sequential()
#return_sequences=True를 해서 모든 시점의 은닉상태값 가짐 - 차원 추가
model.add(SimpleRNN(3, batch_input_shape=(8,2,10), return_sequences=True))
model.summary()

결과 (8, 2, 3)처럼 3D tensor을 가진다 2인 이유는 input_shape에서 입력 시퀀스의 길이를 2라고 정의함

_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
simple_rnn_3 (SimpleRNN)    (8, 2, 3)                 42
=================================================================
Total params: 42
Trainable params: 42
Non-trainable params: 0
_________________________________________________________________

+Total params의 수가 42인 이유

입력 가중치 $W_x$ 의 파라미터 개수: 입력 차원 $d$ (10) * 은닉 상태 크기 $D_h$ (3) = 30
은닉 상태 가중치 $W_h$ 의 파라미터 개수: 은닉 상태 크기 $D_h$ (3) * 은닉 상태 크기 $D_h$ (3) = 9
편향(bias)의 파라미터 개수: 은닉 상태 크기 $D_h$ (3) = 3
총 파라미터 개수 = 30 (입력 가중치) + 9 (은닉 상태 가중치) + 3 (편향) = 42

Vanilla RNN의 단점

출력 결과가 이전의 계산 결과에 의존
비교적 짧은 시퀀스(sequence)에 대해서만 효과를 보임
바닐라 RNN의 시점(time step)이 길어질 수록 앞의 정보가 뒤로 충분히 전달되지 못하는 "장기 의존성 문제(the problem of Long-Term Dependencies)" 현상이 발생

이 문제들을 해결하기 위해 다음 시간에 LSTM과 GRU에 대해 배워보자

점검 퀴즈
RNN 을 제대로 이해했는지 퀴즈를 통해서 확인해보세요! 모델에 대한 설명이 다음과 같을 때, 총 파라미 터 개수를 구해보세요.

Embedding을사용하며,단어집합(Vocabulary)의크기가5,000이고임베딩벡터의차원은100 입니다.
은닉층에서는SimpleRNN을사용하며,은닉상태의크기는128입니다.
훈련에사용하는모든샘플의길이는30으로가정합니다.
이진분류를수행하는모델로,출력층의뉴런은1개로시그모이드함수를사용합니다.
은닉층은1개입니다.
