2. AWS EBS CSI Driver

정의

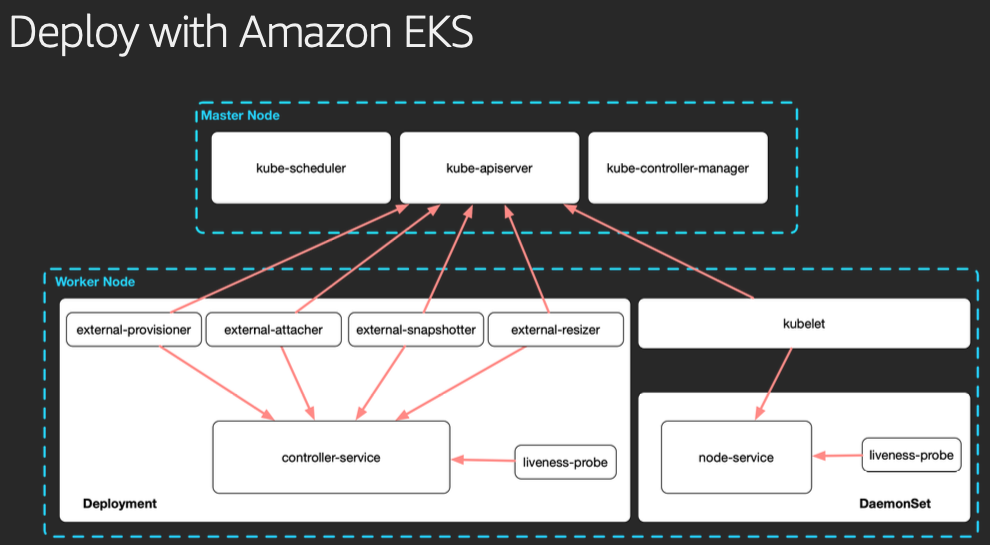

Pod가 EBS를 사용하려면 CSI Controller, CSI-Node가 필요하다

출처 : https://malwareanalysis.tistory.com/598

CSI-Controller : AWS API를 호출하면서 AWS 스토리지 관리
CSI-Node : kubelet과 상호작용 하면서 AWS 스토리지를 pod에 마운트

[CSI-Controller]

클러스터 전채에서 EBS 볼륨을 관리하는 컨트롤러
구성요소

구성요소	역할
External Provisioner	PVC를 기반으로 EBS 볼륨을 동적으로 생성
External Attacher	Kubernetes에서 ControllerPublishVolume을 호출하여 EBS 볼륨을 특정 노드에 Attach
External Resizer	볼륨 크게 요청이 들어오면 ControllerExpandVolume 을 호출하여 볼륨 크기 조절
External Snapshotter	볼륨의 스냅샷을 관리
Control Service	EBS 볼륨의 생성, 삭제, Attach/Detach, 크기 조정 등의 제어 작업을 수행하는 CSI 컨트롤러 컴포넌트

[CSI-Node]

클러스터의 각 워커 노드에서 실행되며, EBS 볼륨을 실제 노드의 파일 시스템에 마운트하는 역핦
Node Service : EBS 볼륨을 노드에 마운트/언마운트하고 컨테이너에서 사용할 수 있도록 관리하는 CSI 노드 컴포넌트

EBS CSI Driver 설치

버전 확인

# 아래는 aws-ebs-csi-driver 전체 버전 정보와 기본 설치 버전(True) 정보 확인
aws eks describe-addon-versions \
    --addon-name aws-ebs-csi-driver \
    --kubernetes-version 1.31 \
    --query "addons[].addonVersions[].[addonVersion, compatibilities[].defaultVersion]" \
    --output text

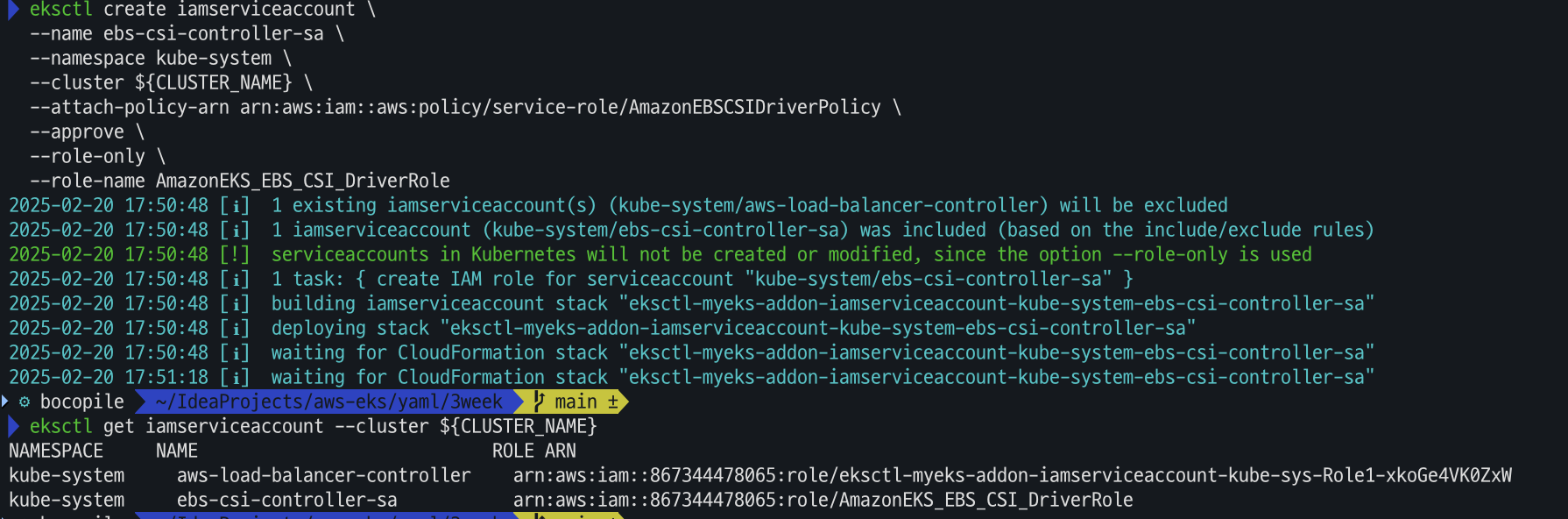

ISRA 설정 및 확인

# ISRA 설정 : AWS관리형 정책 AmazonEBSCSIDriverPolicy 사용
eksctl create iamserviceaccount \
  --name ebs-csi-controller-sa \
  --namespace kube-system \
  --cluster ${CLUSTER_NAME} \
  --attach-policy-arn arn:aws:iam::aws:policy/service-role/AmazonEBSCSIDriverPolicy \
  --approve \
  --role-only \
  --role-name AmazonEKS_EBS_CSI_DriverRole

# ISRA 확인
eksctl get iamserviceaccount --cluster ${CLUSTER_NAME}

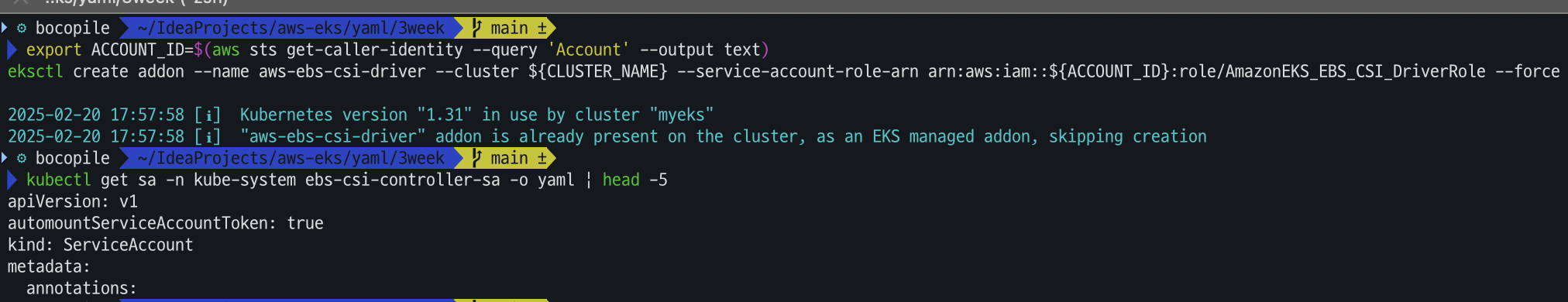

Amazon EBS CSI driver addon 배포

 # Amazon EBS CSI driver addon 배포(설치)
 export ACCOUNT_ID=$(aws sts get-caller-identity --query 'Account' --output text)
 eksctl create addon --name aws-ebs-csi-driver --cluster ${CLUSTER_NAME} --service-account-role-arn arn:aws:iam::${ACCOUNT_ID}:role/AmazonEKS_EBS_CSI_DriverRole --force
 kubectl get sa -n kube-system ebs-csi-controller-sa -o yaml | head -5

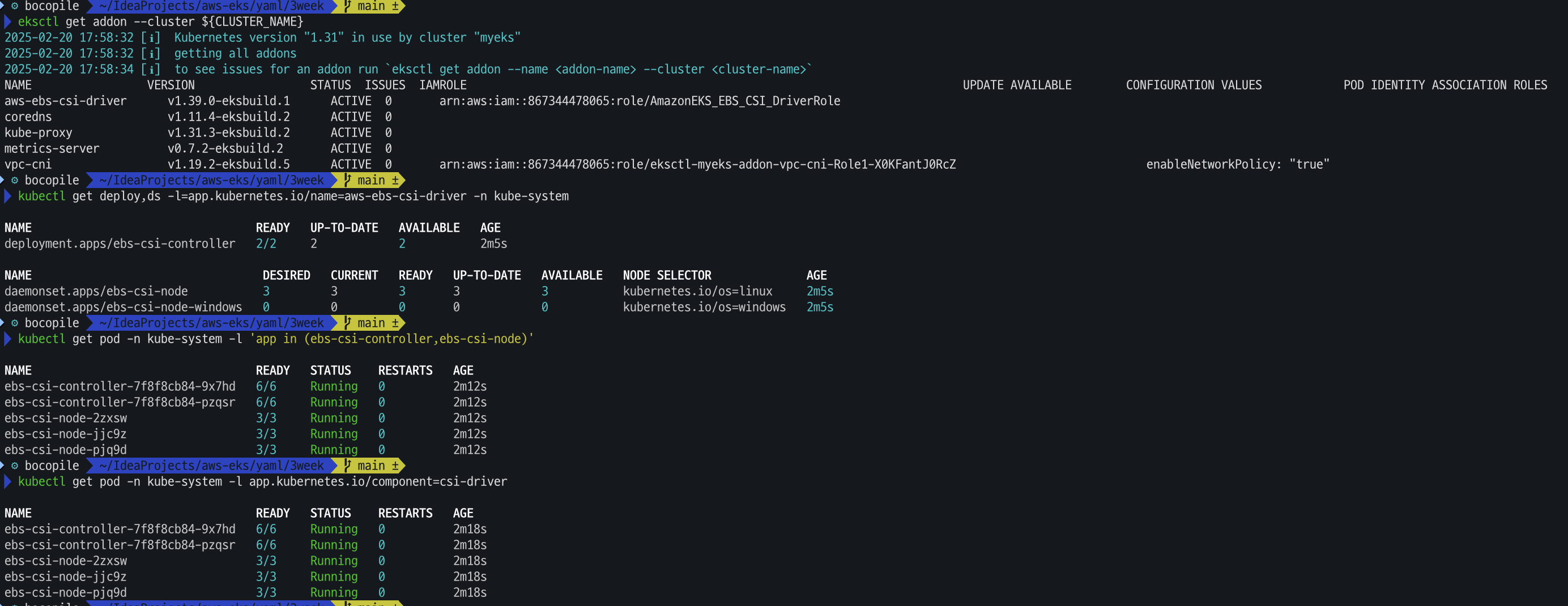

 # 확인
 eksctl get addon --cluster ${CLUSTER_NAME}
 kubectl get deploy,ds -l=app.kubernetes.io/name=aws-ebs-csi-driver -n kube-system
 kubectl get pod -n kube-system -l 'app in (ebs-csi-controller,ebs-csi-node)'
 kubectl get pod -n kube-system -l app.kubernetes.io/component=csi-driver

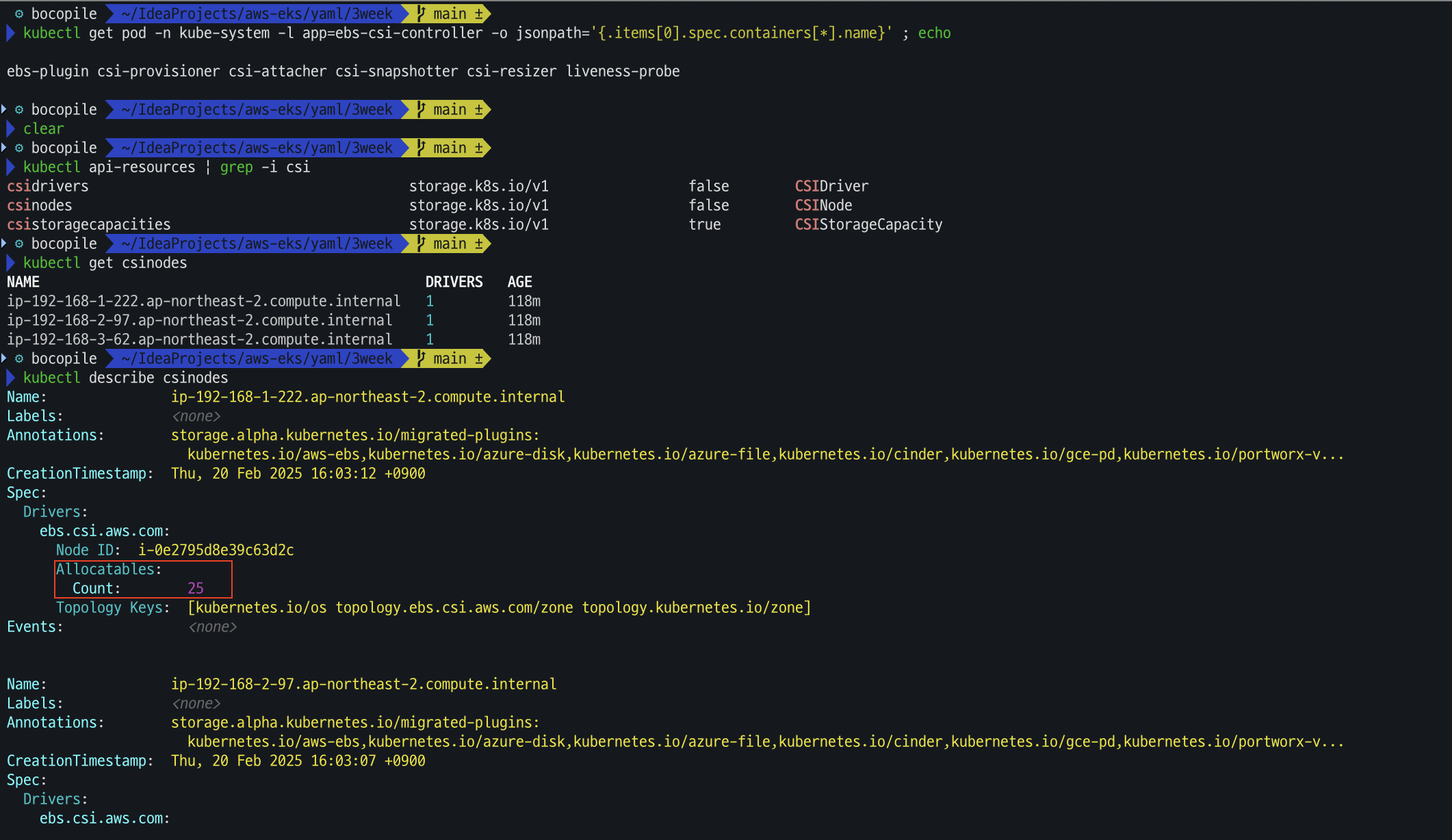

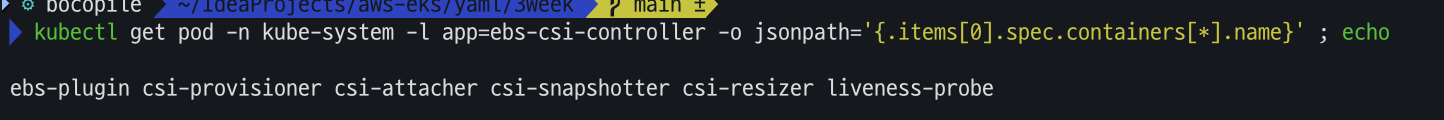

ebs-csi-controller 파드에 6개 컨테이너 확인

kubectl get pod -n kube-system -l app=ebs-csi-controller -o jsonpath='{.items[0].spec.containers[*].name}' ; echo

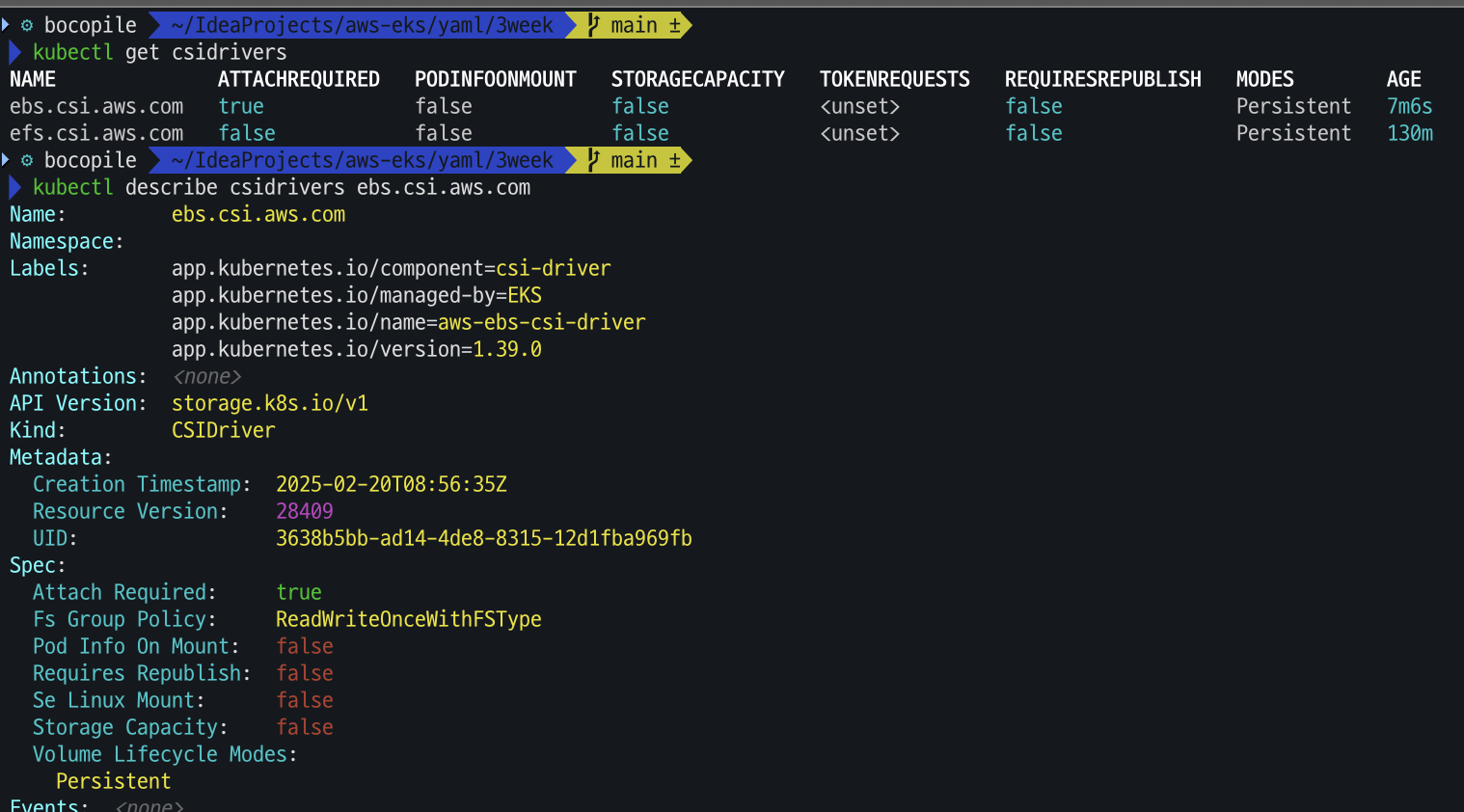

csinodes 확인

   kubectl api-resources | grep -i csi
   kubectl get csinodes
   kubectl describe csinodes
   kubectl get csidrivers
   kubectl describe csidrivers ebs.csi.aws.com

(참고) 노드에 최대 EBS 부착 수량 변경 방법


# 방법 1
aws eks update-addon --cluster-name ${CLUSTER_NAME} --addon-name aws-ebs-csi-driver \
  --addon-version v1.39.0-eksbuild.1 --configuration-values '{
    "node": {
      "volumeAttachLimit": 31,
      "enableMetrics": true
    }
  }'
# 방법 2
*cat << EOF > node-attachments.yaml
"node":
  "volumeAttachLimit": 31
  "enableMetrics": true
EOF
aws eks update-addon --cluster-name ${CLUSTER_NAME} --addon-name aws-ebs-csi-driver \
  --addon-version v1.39.0-eksbuild.1 --configuration-values 'file://node-attachments.yaml'

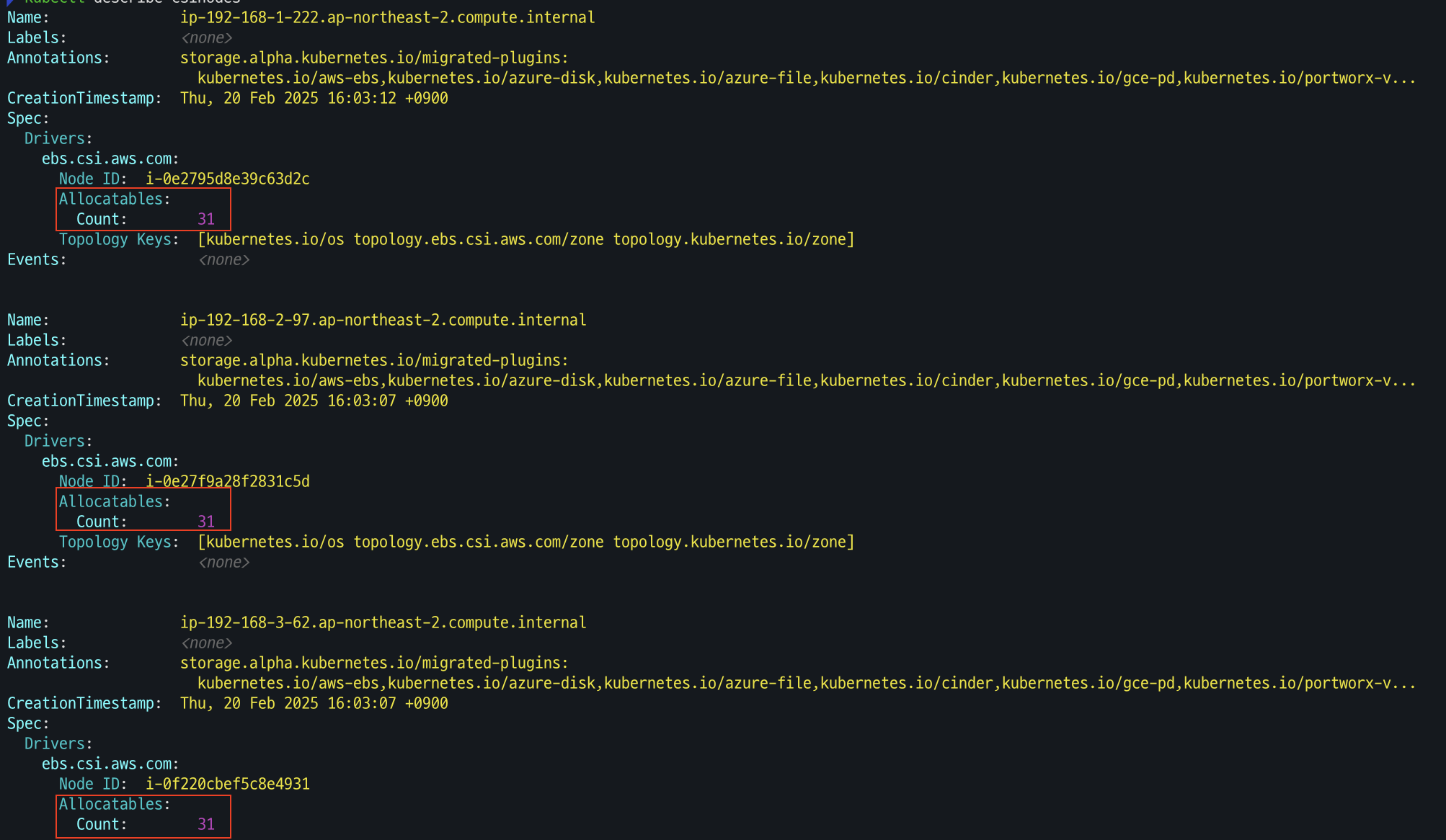

#확인 명령어
kubectl describe csinodes

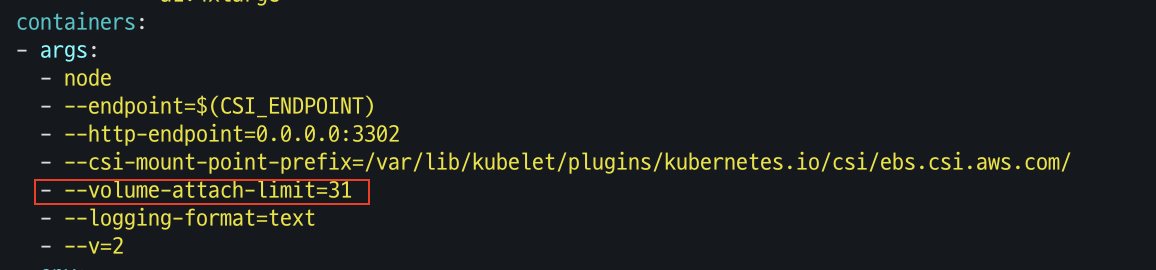

kubectl get ds -n kube-system ebs-csi-node -o yaml

위의 명령어를 실행 하였을때 EBS 부착수량이 31으로 변경 된것을 확인할수 있다.

gp3 스토리지 클래스 생성

# gp3 스토리지 클래스 생성
kubectl get sc
cat <<EOF | kubectl apply -f -
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: gp3
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
allowVolumeExpansion: true
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer
parameters:
  type: gp3
  allowAutoIOPSPerGBIncrease: 'true'
  encrypted: 'true'
  fsType: xfs # 기본값이 ext4
EOF
kubectl get sc
kubectl describe sc gp3 | grep Parameters

여기서 VolumeBindingMode 란?

⇒ 볼륨 바인딩 , 동적 프로비저닝 시작 시기를 제어

Immediate(기본값)
- PVC가 생성되면 즉시 PV와 바인딩됨.
- 바인딩 시점에서 노드 스케줄링 고려 없이 프로비저닝됨.
- 단점: 바인딩된 PV가 특정 노드에 적합하지 않을 수도 있음.
WaitForFirstConsumer
- PVC가 생성되어도 해당 볼륨을 사용하는 Pod이 스케줄링될 때까지 바인딩을 지연함.
- Pod의 노드 요구사항(예: nodeSelector, affinity)을 고려한 후에 바인딩되므로, 클러스터 리소스를 더 효율적으로 사용 가능.
- 주로 영구적인 로컬 스토리지(Local PV)나 가용 영역(AZ, Availability Zone)을 고려해야 하는 클라우드 스토리지에 사용됨.

PVC / PV 파드 테스트

소스 코드

# 워커노드에서 파드에 추가한 EBS 볼륨 모니터링
while true; do aws ec2 describe-volumes --filters Name=tag:ebs.csi.aws.com/cluster,Values=true --query "Volumes[].{VolumeId: VolumeId, VolumeType: VolumeType, InstanceId: Attachments[0].InstanceId, State: Attachments[0].State}" --output text; date; sleep 1; done

# PVC 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 4Gi
  storageClassName: gp3
EOF
kubectl get pvc,pv

# 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo \$(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: ebs-claim
EOF

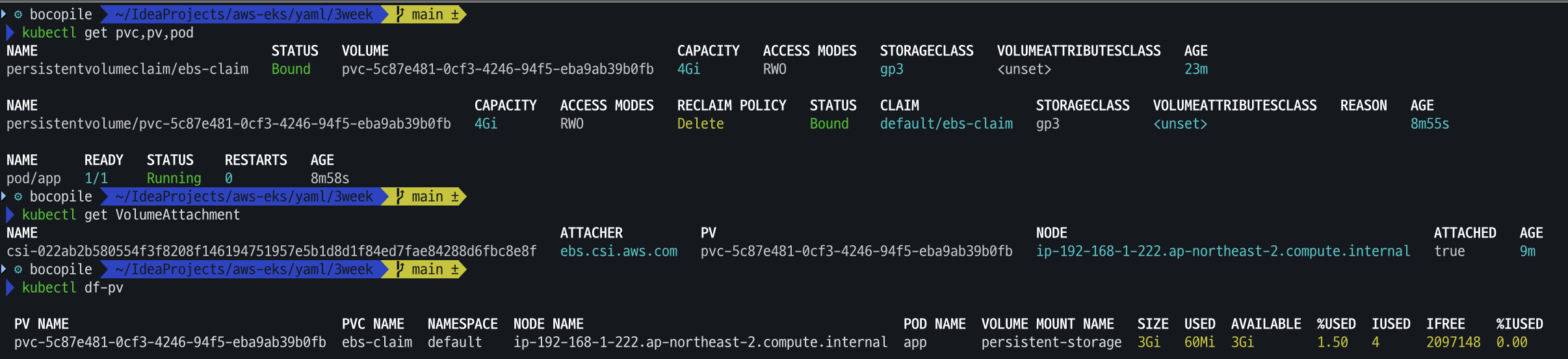

# PVC, 파드 확인
kubectl get pvc,pv,pod
kubectl get VolumeAttachment
kubectl df-pv

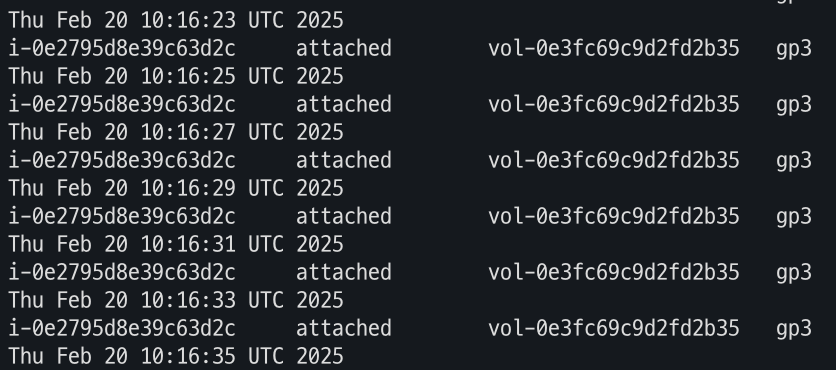

모니터링 후 파드를 생성하면 EBS가 생성 된것을 확인 할수 있습니다.

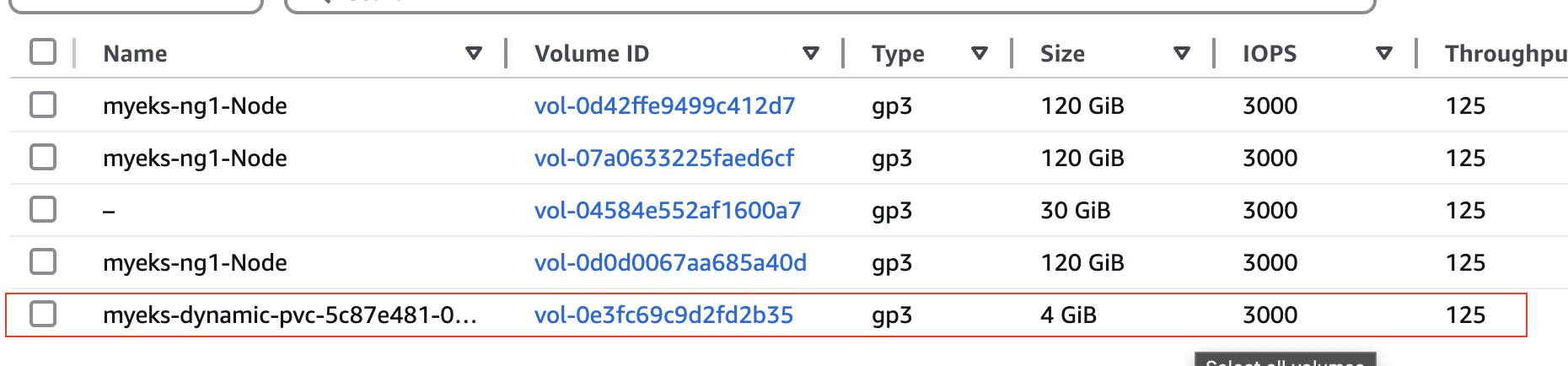

해당 내용은 Console에서도 확인이 가능합니다.

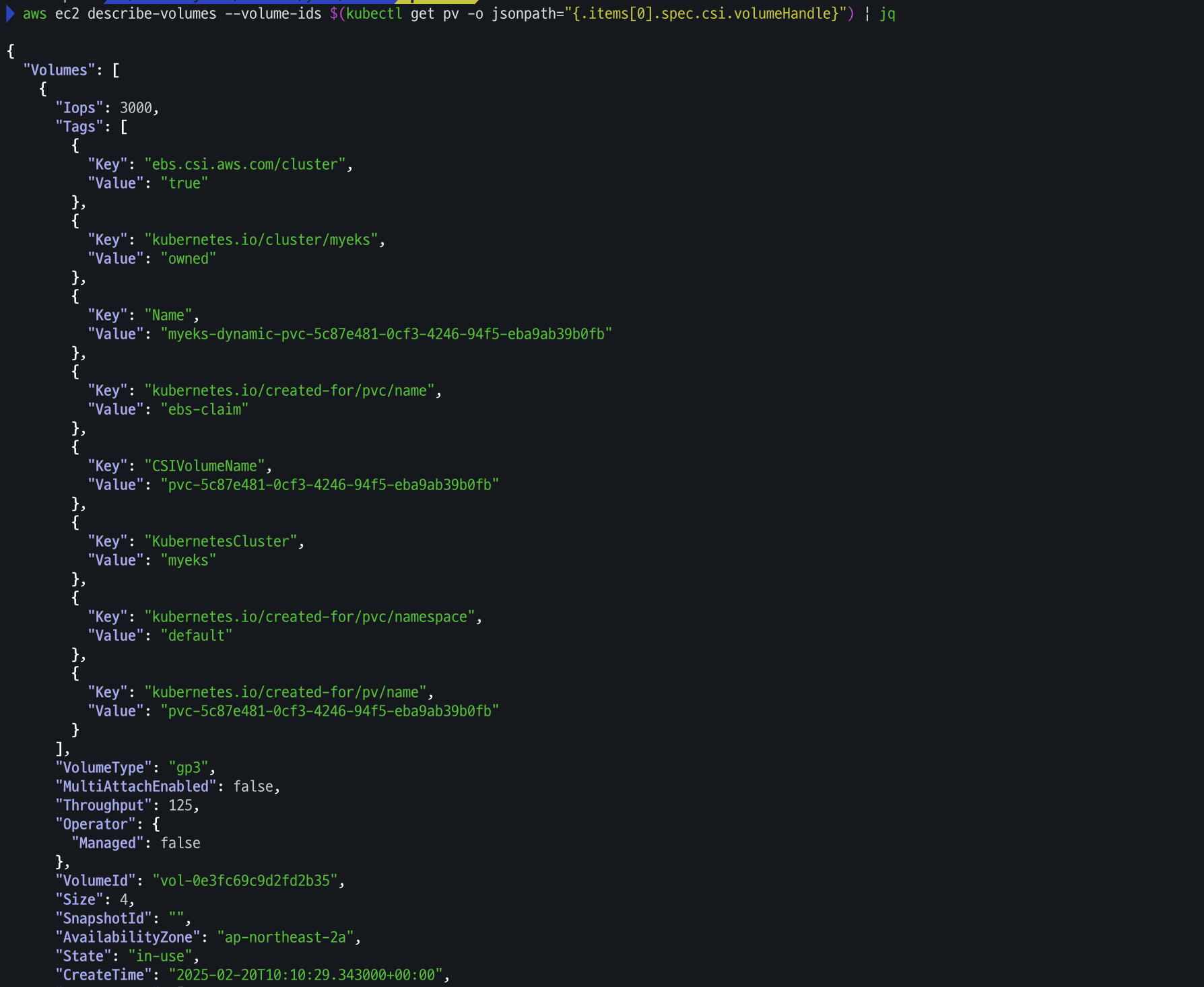

추가된 EBS 볼륨 상세 확인

# 추가된 EBS 볼륨 상세 정보 확인 : AWS 관리콘솔 EC2(EBS)에서 확인
aws ec2 describe-volumes --volume-ids $(kubectl get pv -o jsonpath="{.items[0].spec.csi.volumeHandle}") | jq

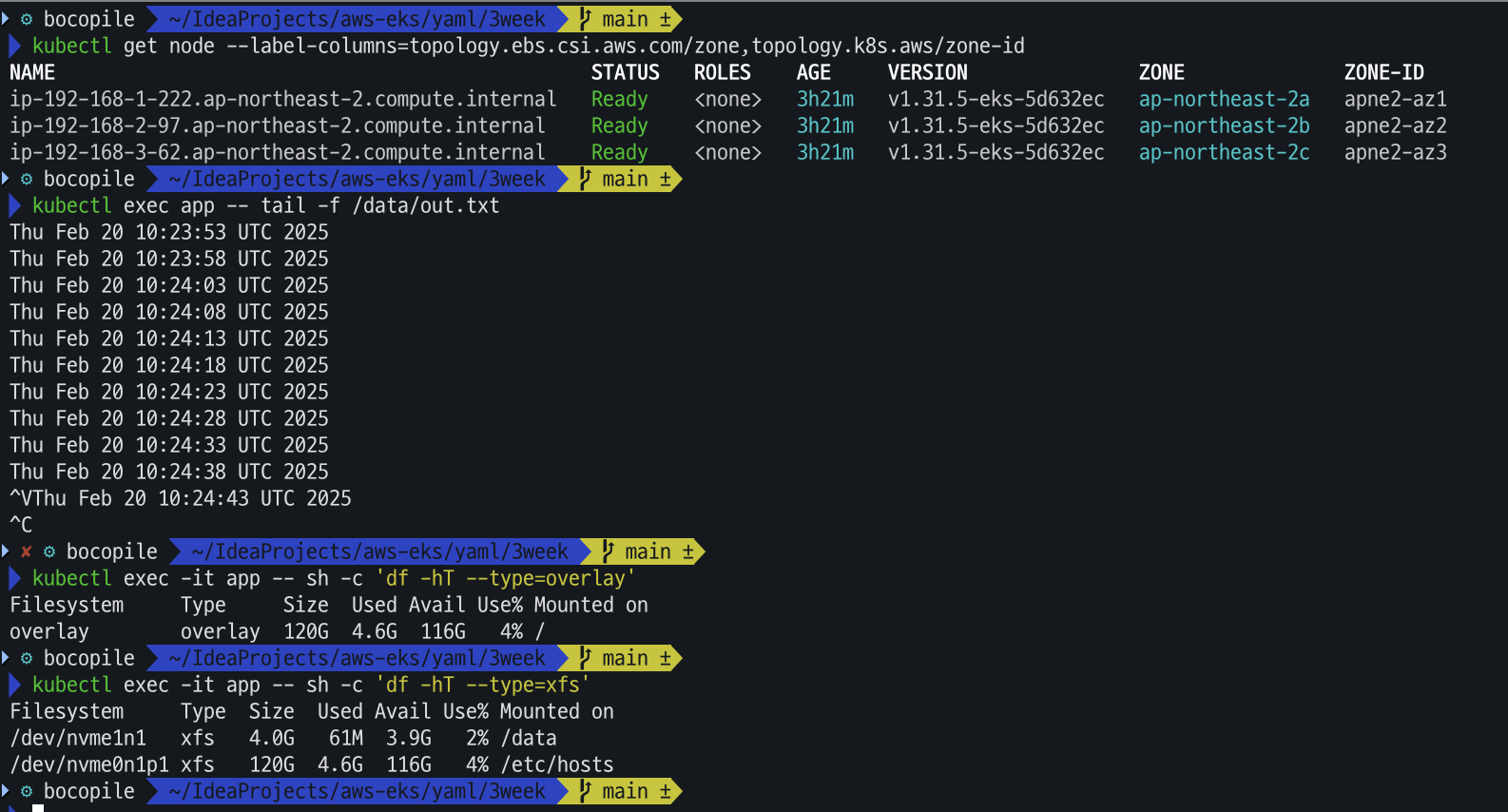

생성 확인


kubectl get node --label-columns=topology.ebs.csi.aws.com/zone,topology.k8s.aws/zone-id

# 파일 내용 추가 저장 확인
kubectl exec app -- tail -f /data/out.txt

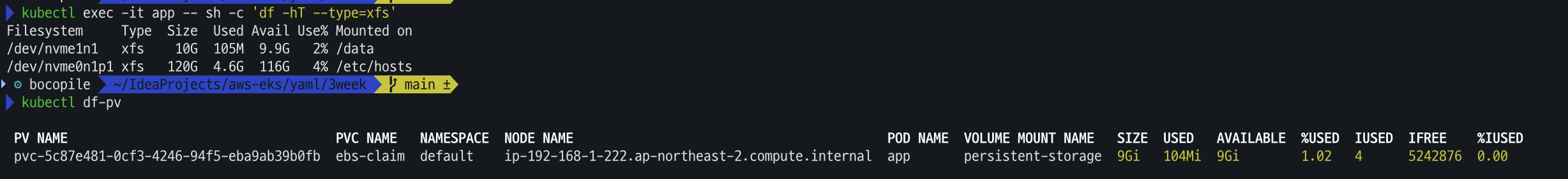

## 파드 내에서 볼륨 정보 확인
kubectl exec -it app -- sh -c 'df -hT --type=overlay'
kubectl exec -it app -- sh -c 'df -hT --type=xfs'

볼륨 증가

만약 볼륨 증가가 필요하면 다음과 같이 적용 가능 ,단 볼륨을 줄일 순 없다.

볼륨 증가

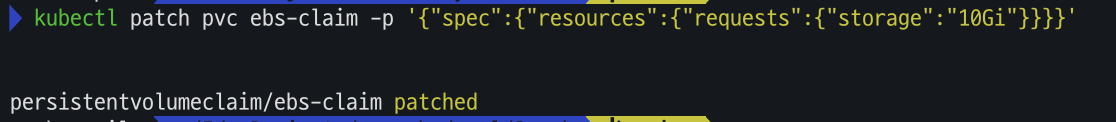

# 볼륨 증가
kubectl patch pvc ebs-claim -p '{"spec":{"resources":{"requests":{"storage":"10Gi"}}}}'

확인

kubectl exec -it app -- sh -c 'df -hT --type=xfs'
kubectl df-pv

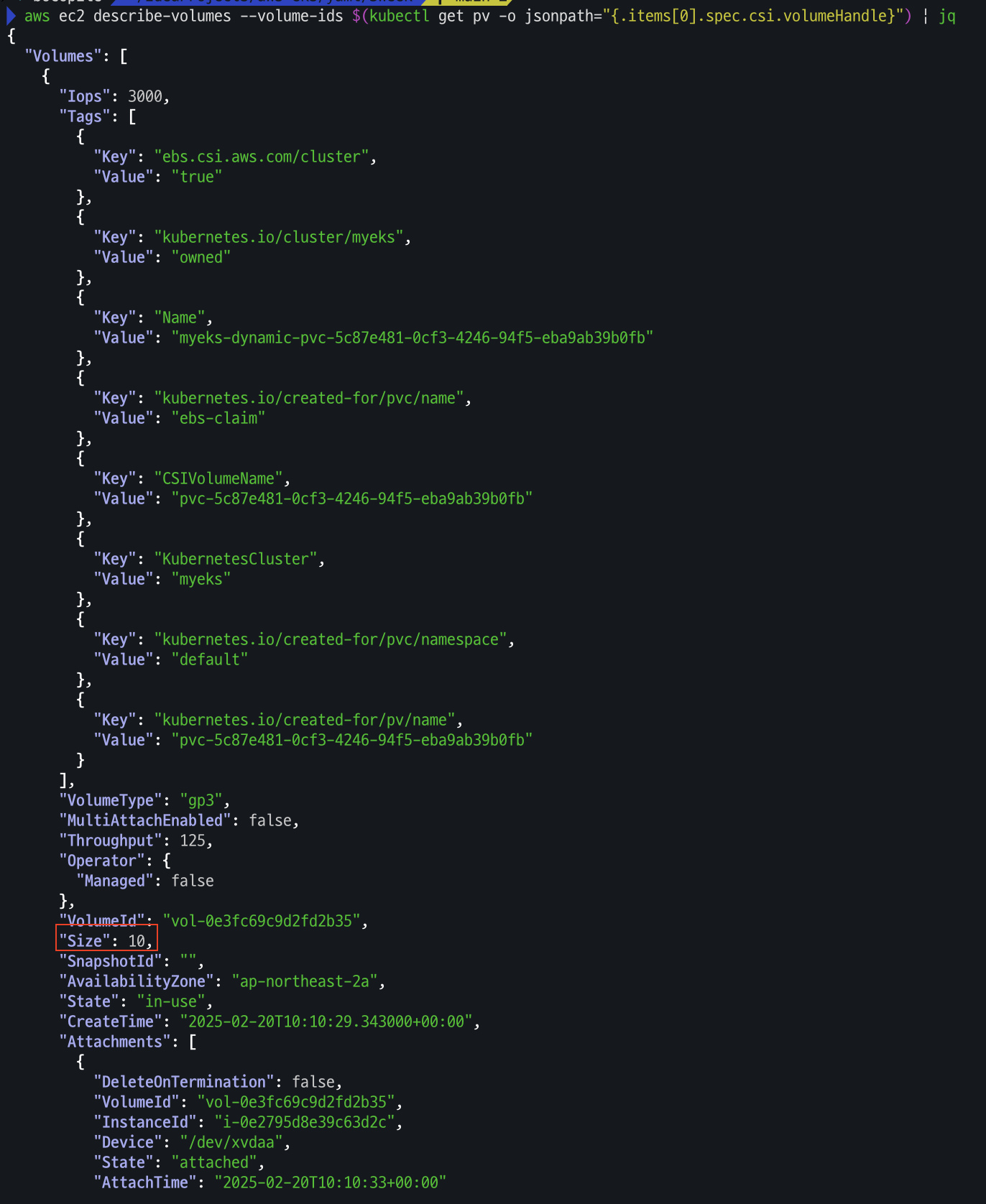

aws ec2 describe-volumes --volume-ids $(kubectl get pv -o jsonpath="{.items[0].spec.csi.volumeHandle}") | jq

3. AWS Volume SnapShots Controller

정의

Amazon EBS와 같은 스토리지의 스냅샷 기능을 활용하여 데이터 백업 및 복구를 가능하게 하는 중요한 구성 요소

Volume Snapsot 컨트롤러 설치

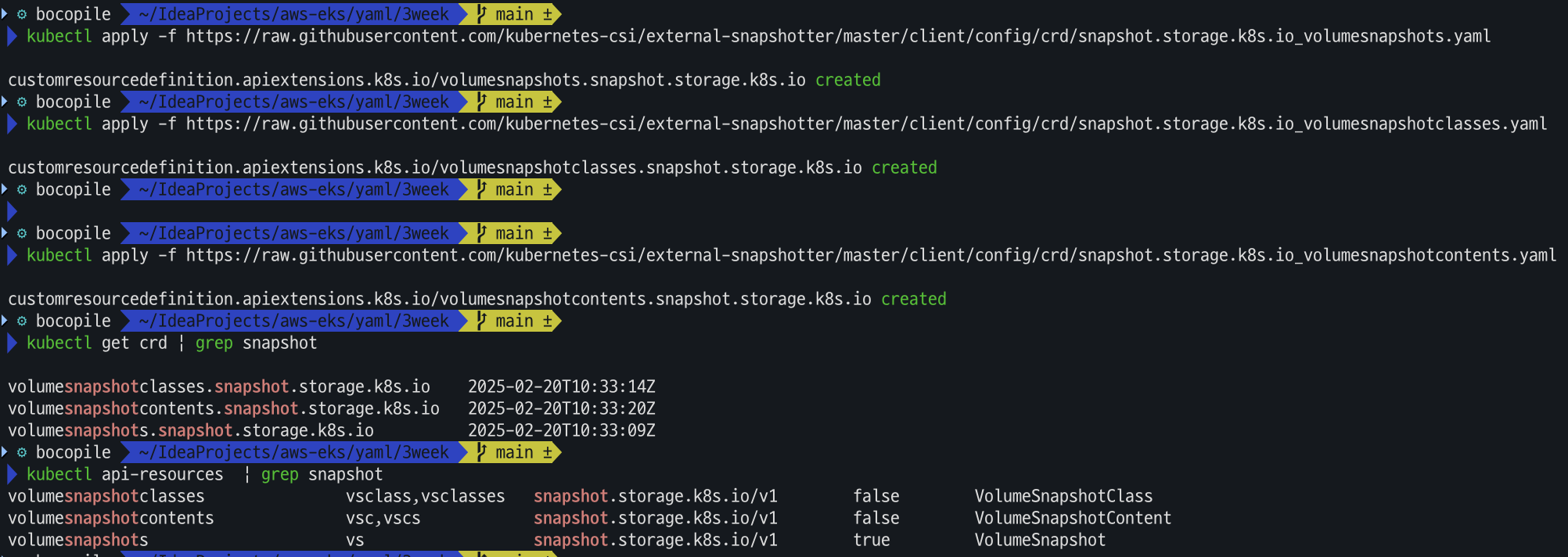

Snapshot CRDs 설치

kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshots.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshotclasses.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshotcontents.yaml
kubectl get crd | grep snapshot
kubectl api-resources  | grep snapshot

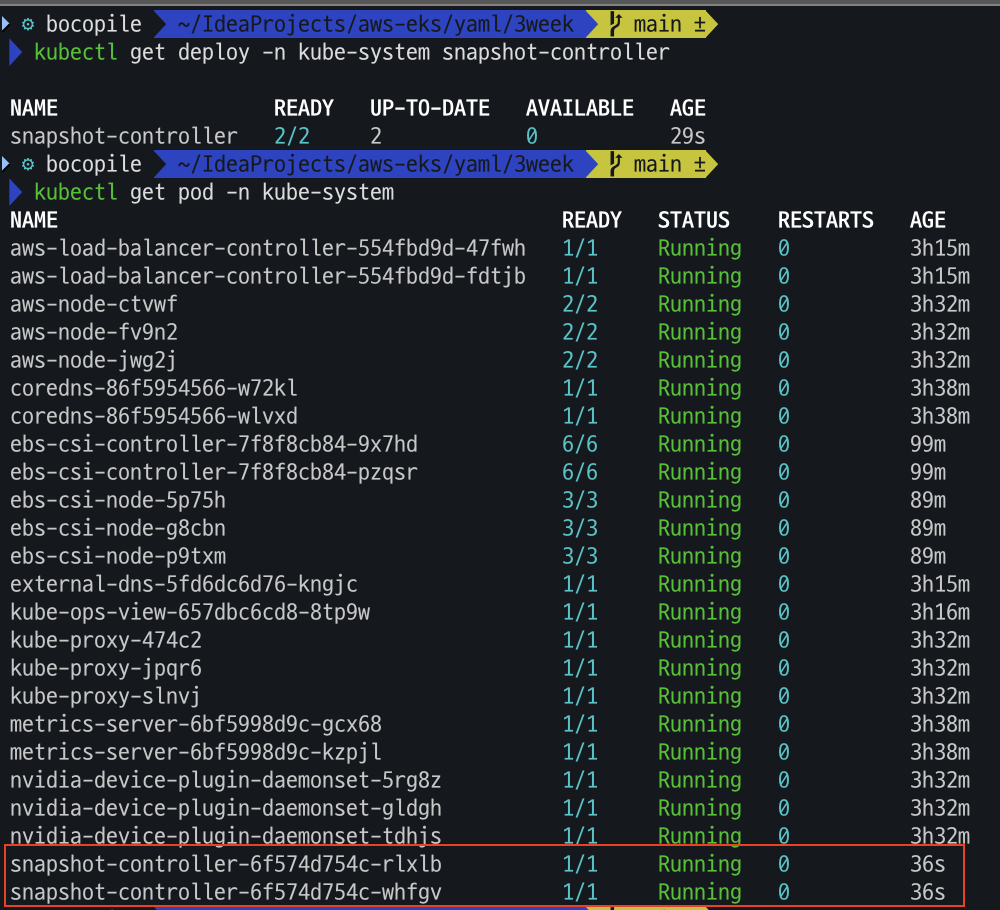

Common Snapshot Controller 설치

# Install Common Snapshot Controller
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/deploy/kubernetes/snapshot-controller/rbac-snapshot-controller.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/deploy/kubernetes/snapshot-controller/setup-snapshot-controller.yaml
kubectl get deploy -n kube-system snapshot-controller
kubectl get pod -n kube-system

SnapshotClass 설치

# Install Snapshotclass
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/aws-ebs-csi-driver/master/examples/kubernetes/snapshot/manifests/classes/snapshotclass.yaml
kubectl get vsclass # 혹은 volumesnapshotclasses
kubectl describe vsclass

테스트 PVC / 파드 생성

PVC, 파드 생성

# PVC 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 4Gi
  storageClassName: gp3
EOF
kubectl get pvc,pv

# 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo \$(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: ebs-claim
EOF

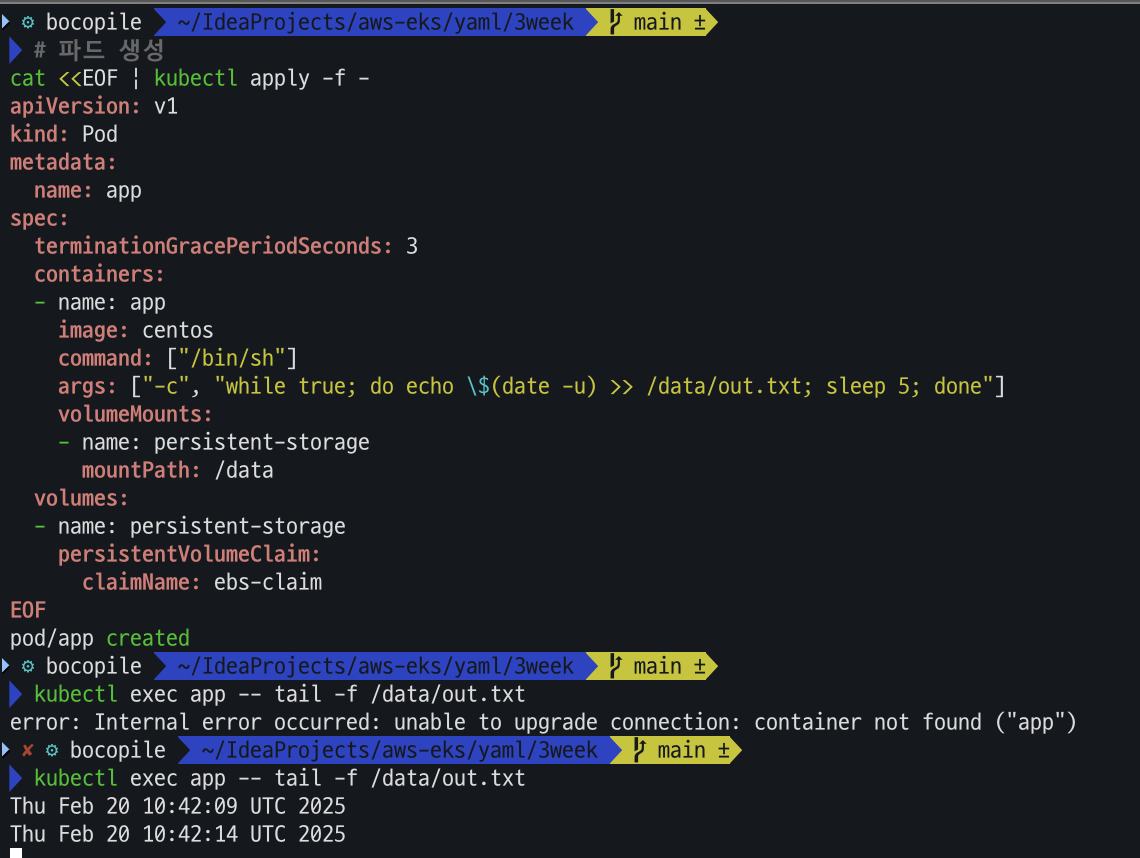

# 파일 내용 추가 저장 확인
kubectl exec app -- tail -f /data/out.txt

VolumeShot 생성

# VolumeSnapshot 생성 : Create a VolumeSnapshot referencing the PersistentVolumeClaim name
 # AWS 관리 콘솔 EBS 스냅샷 확인
 cat <<EOF | kubectl apply -f -
 apiVersion: snapshot.storage.k8s.io/v1
 kind: VolumeSnapshot
 metadata:
   name: ebs-volume-snapshot
 spec:
   volumeSnapshotClassName: csi-aws-vsc
   source:
     persistentVolumeClaimName: ebs-claim
 EOF

 # VolumeSnapshot 확인
 kubectl get volumesnapshot
 kubectl get volumesnapshot ebs-volume-snapshot -o jsonpath={.status.boundVolumeSnapshotContentName} ; echo
 kubectl describe volumesnapshot.snapshot.storage.k8s.io ebs-volume-snapshot
 kubectl get volumesnapshotcontents

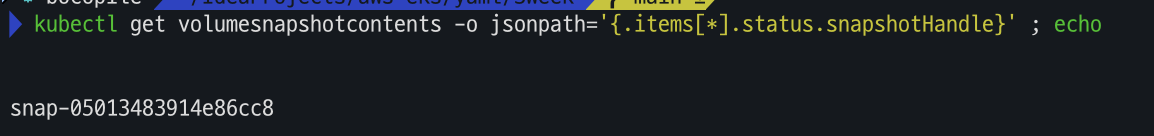

 # VolumeSnapshot ID 확인
 kubectl get volumesnapshotcontents -o jsonpath='{.items[*].status.snapshotHandle}' ; echo

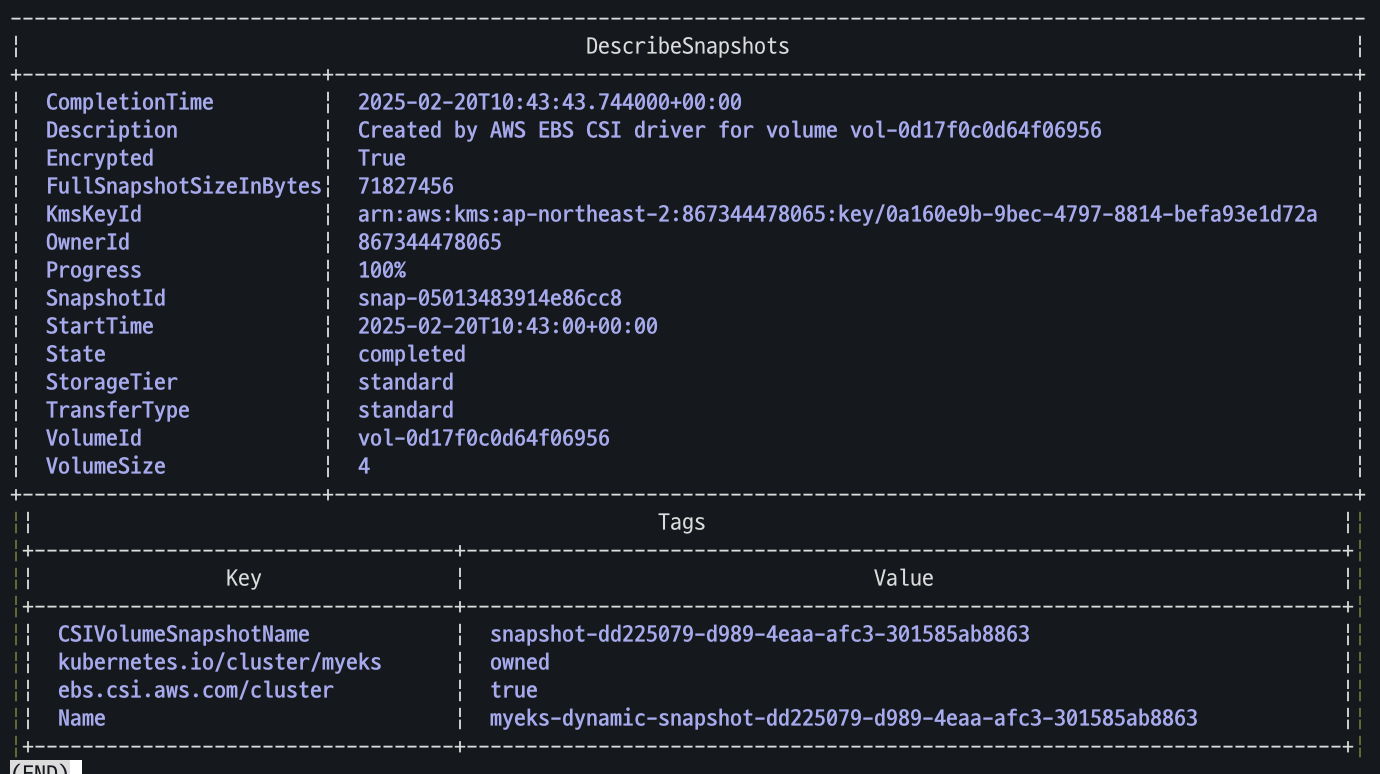

 # AWS EBS 스냅샷 확인
 aws ec2 describe-snapshots --owner-ids self | jq
 aws ec2 describe-snapshots --owner-ids self --query 'Snapshots[]' --output table

강제 제거

# app & pvc 제거 : 강제로 장애 재현
kubectl delete pod app && kubectl delete pvc ebs-claim

스냅샷으로 복원

pv, pvc 확인
```
kubectl get pvc,pv
```

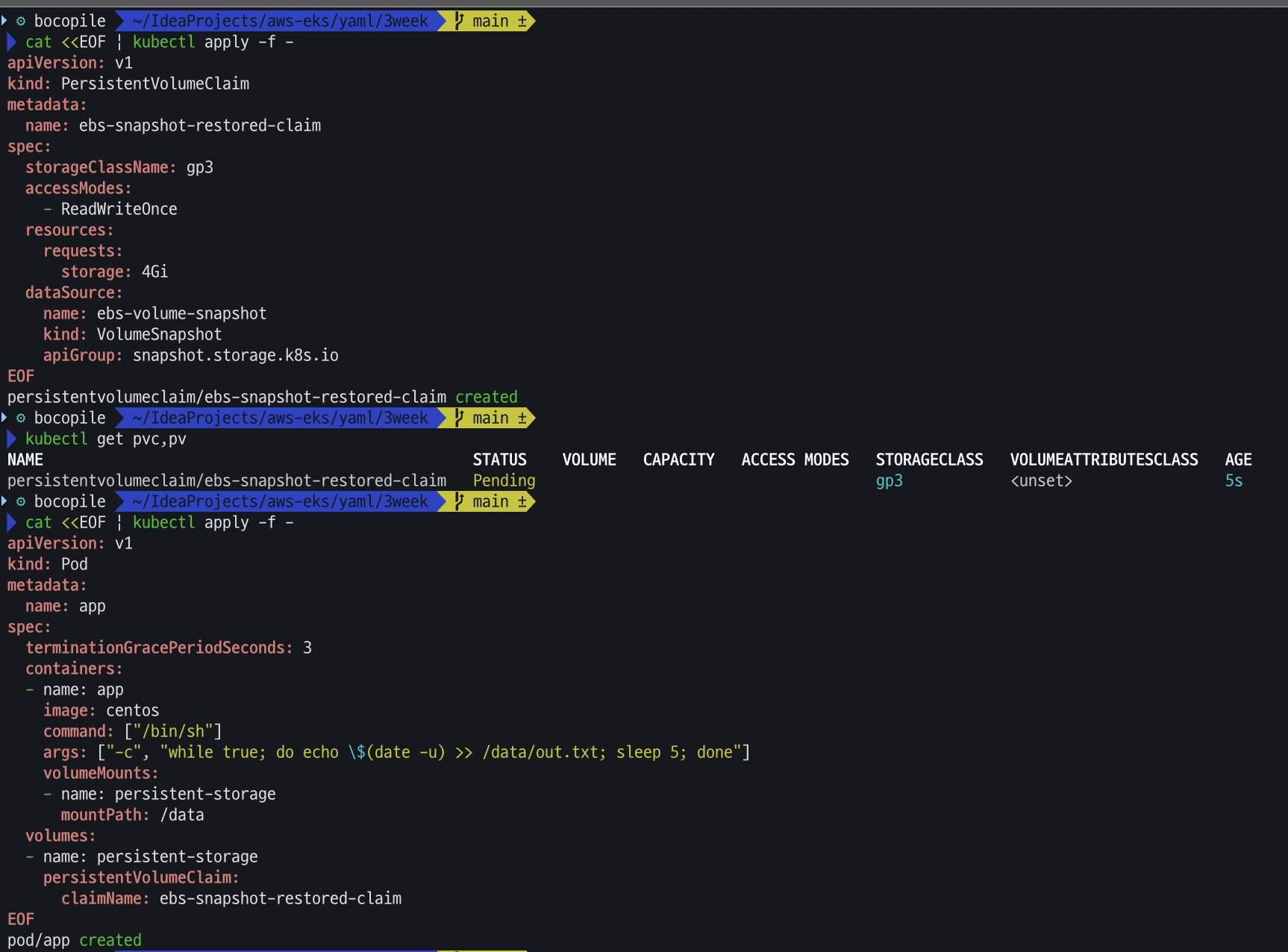

스냅샷으로 PVC 복원 및 파드 생성

# 스냅샷에서 PVC 로 복원

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-snapshot-restored-claim
spec:
  storageClassName: gp3
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 4Gi
  dataSource:
    name: ebs-volume-snapshot
    kind: VolumeSnapshot
    apiGroup: snapshot.storage.k8s.io
EOF

# 확인
kubectl get pvc,pv

# 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo \$(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: ebs-snapshot-restored-claim
EOF

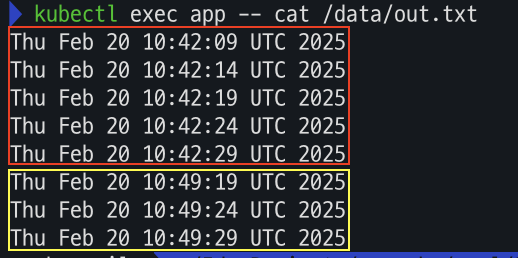

파일 내용 확인

파드 삭제 전 의 기록, 파드 재생성 후의 기록이 잘 저장 됨

# 파일 내용 저장 확인 : 파드 삭제 전까지의 저장 기록이 남아 있다. 이후 파드 재생성 후 기록도 잘 저장되고 있다
kubectl exec app -- cat /data/out.txt

삭제

# 삭제
kubectl delete pod app && kubectl delete pvc ebs-snapshot-restored-claim && kubectl delete volumesnapshots ebs-volume-snapshot

4. AWS EFS Controller

Amazon EFS (Elastic File System)

AWS에서 제공하는 완전 관리형 NFS (Network File System) 파일 스토리지

EFS 주요 특징

완전 관리형
- AWS 에서 운영, 유지보수 관리 하므로 사용자는 관리 부담 없이 사용 가능
자동 확장
- 사전 할당 없이 필요한 만큼 저장 공간 사용 가능
고성능 & 저 지연
- 병렬 처리를 지원하여 높은 Troughput 제공
- 수천 개의 EC2 인스턴스가 동시에 엑세스 가능
멀티 AZ 지원
- AWS 리전 내에 여러 가용 영역에 데이터를 저장
온프레미스 및 컨테이너 지원
- AWS Direct Connect, VPN을 통해 온프레미스 서버에서도 EFS 접근 가능

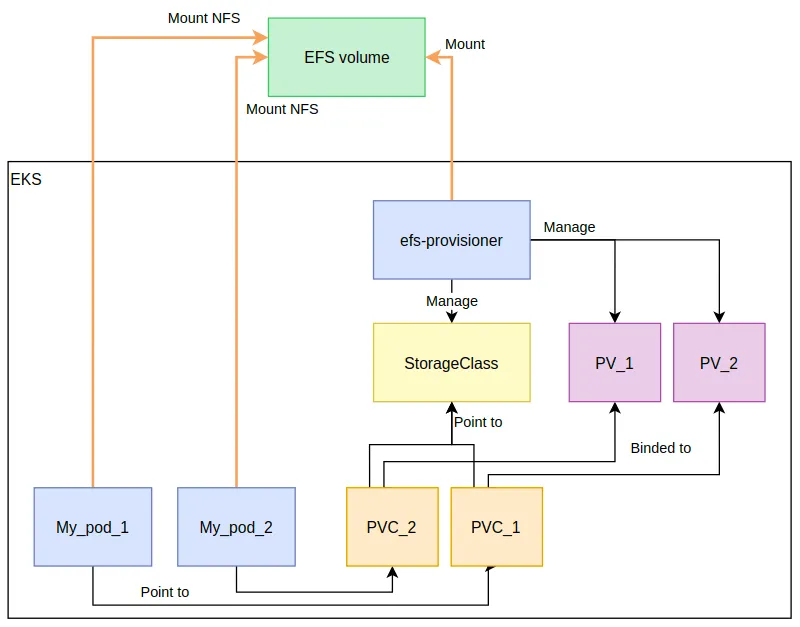

아키텍처

출처 : https://dev.to/awscommunity-asean/aws-eks-with-efs-csi-driver-and-irsa-using-cdk-dgc

EFS 볼륨은 AWS에서 프로비저닝되며, VPC, 가용 영역, 서브넷, 보안 그룹과 연결됨.
- NFS 프로토콜을 사용해 어디든 마운트 가능 (랩톱 또는 Kubernetes에서도 가능).
EFS 프로비저너(EFS CSI Driver)가 Kubernetes에 배포되면, 새로운 StorageClass("efs")가 생성됨.
- Kubernetes에서 PVC(PersistentVolumeClaim)를 생성하면, 이 StorageClass를 참조하여 EFS 프로비저너가 PVC를 처리함.
PVC 처리 과정
- EFS 볼륨 내에 PVC 전용 하위 디렉토리 생성
- 해당 디렉토리의 URI와 NFS 정보를 포함한 PV(PersistentVolume) 생성
- PV를 PVC에 바인딩
포드(Pod)에서 PVC를 사용하면 자동으로 EFS 볼륨의 하위 디렉토리에 연결됨.
- Kubernetes에서 EFS 스토리지를 동적으로 프로비저닝하여 사용 가능.

EFS 생성

EFS 정보 확인

# EFS 정보 확인
aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text

aws-efs-csi-driver 전체 버전 확인

aws eks describe-addon-versions \
    --addon-name aws-efs-csi-driver \
    --kubernetes-version 1.31 \
    --query "addons[].addonVersions[].[addonVersion, compatibilities[].defaultVersion]" \
    --output text

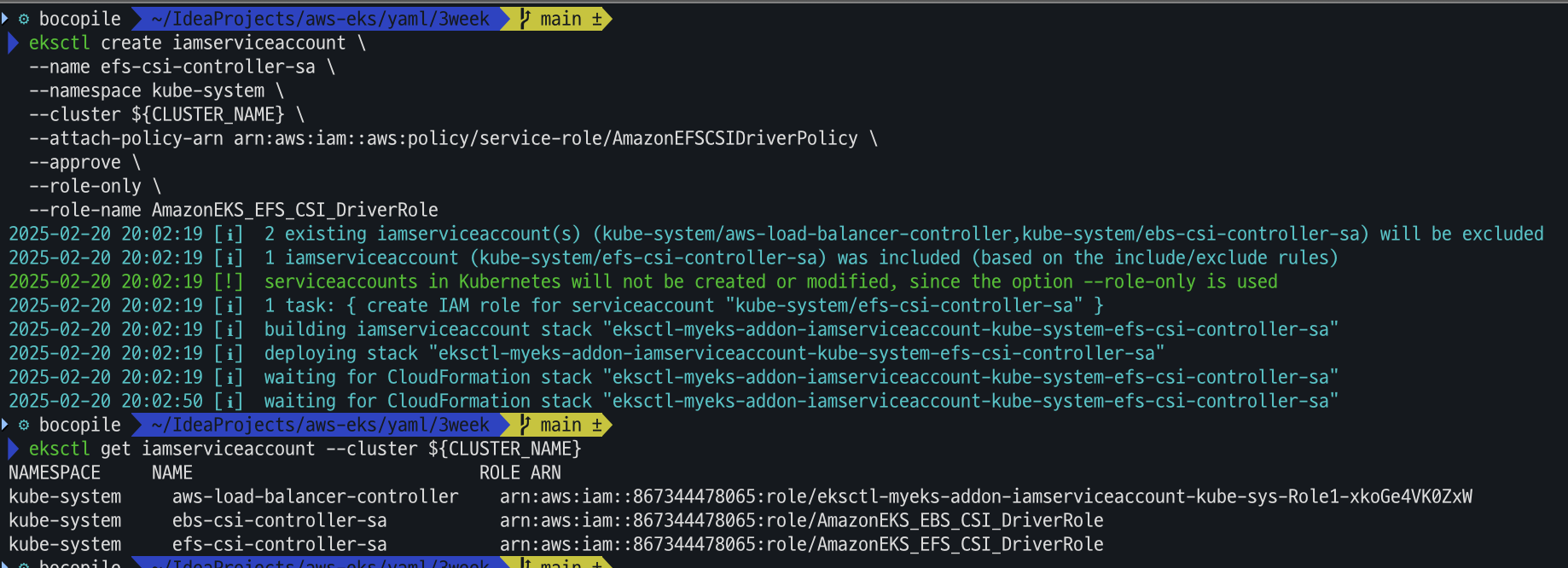

IRSA 설정 및 확인

# ISRA 설정 : 고객관리형 정책 AmazonEKS_EFS_CSI_Driver_Policy 사용
eksctl create iamserviceaccount \
 --name efs-csi-controller-sa \
 --namespace kube-system \
 --cluster ${CLUSTER_NAME} \
 --attach-policy-arn arn:aws:iam::aws:policy/service-role/AmazonEFSCSIDriverPolicy \
 --approve \
 --role-only \
 --role-name AmazonEKS_EFS_CSI_DriverRole

# ISRA 확인
eksctl get iamserviceaccount --cluster ${CLUSTER_NAME}

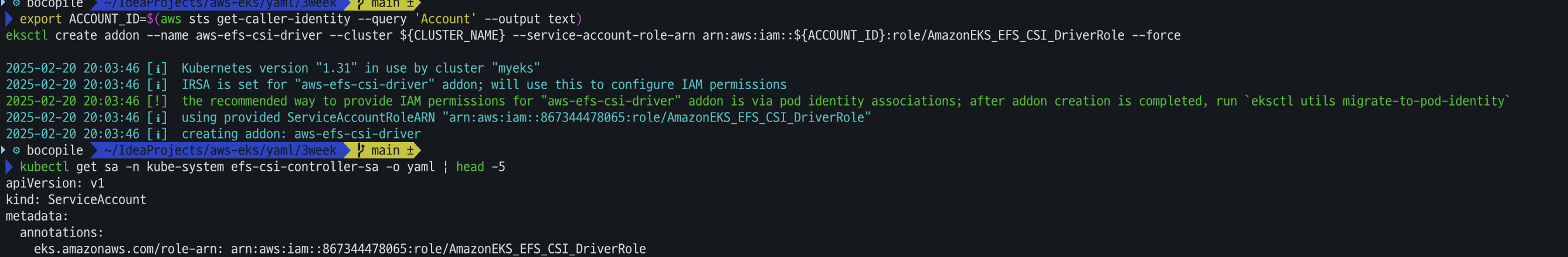

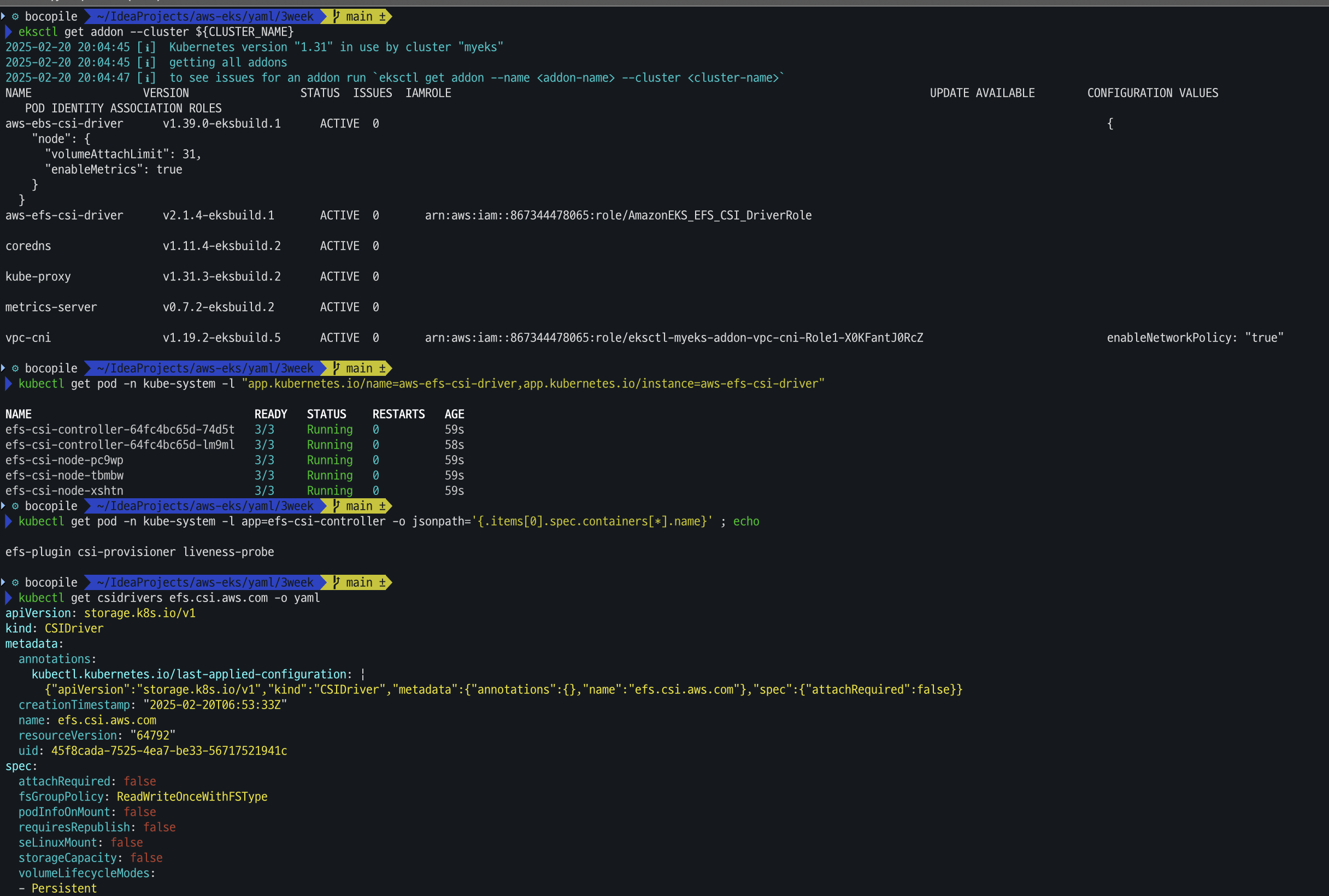

Amazon EFS CSI Driver 배포

# Amazon EFS CSI driver addon 배포(설치)
export ACCOUNT_ID=$(aws sts get-caller-identity --query 'Account' --output text)
eksctl create addon --name aws-efs-csi-driver --cluster ${CLUSTER_NAME} --service-account-role-arn arn:aws:iam::${ACCOUNT_ID}:role/AmazonEKS_EFS_CSI_DriverRole --force
kubectl get sa -n kube-system efs-csi-controller-sa -o yaml | head -5

확인

# 확인
eksctl get addon --cluster ${CLUSTER_NAME}
kubectl get pod -n kube-system -l "app.kubernetes.io/name=aws-efs-csi-driver,app.kubernetes.io/instance=aws-efs-csi-driver"
kubectl get pod -n kube-system -l app=efs-csi-controller -o jsonpath='{.items[0].spec.containers[*].name}' ; echo
kubectl get csidrivers efs.csi.aws.com -o yaml

파드 생성 및 EFS 파일 시스템 적용

노드 모니터링

# 노드 모니터링
watch 'kubectl get sc efs-sc; echo; kubectl get pv,pvc,pod'

실습 코드 clone

# [운영 서버 EC2]
# 실습 코드 clone

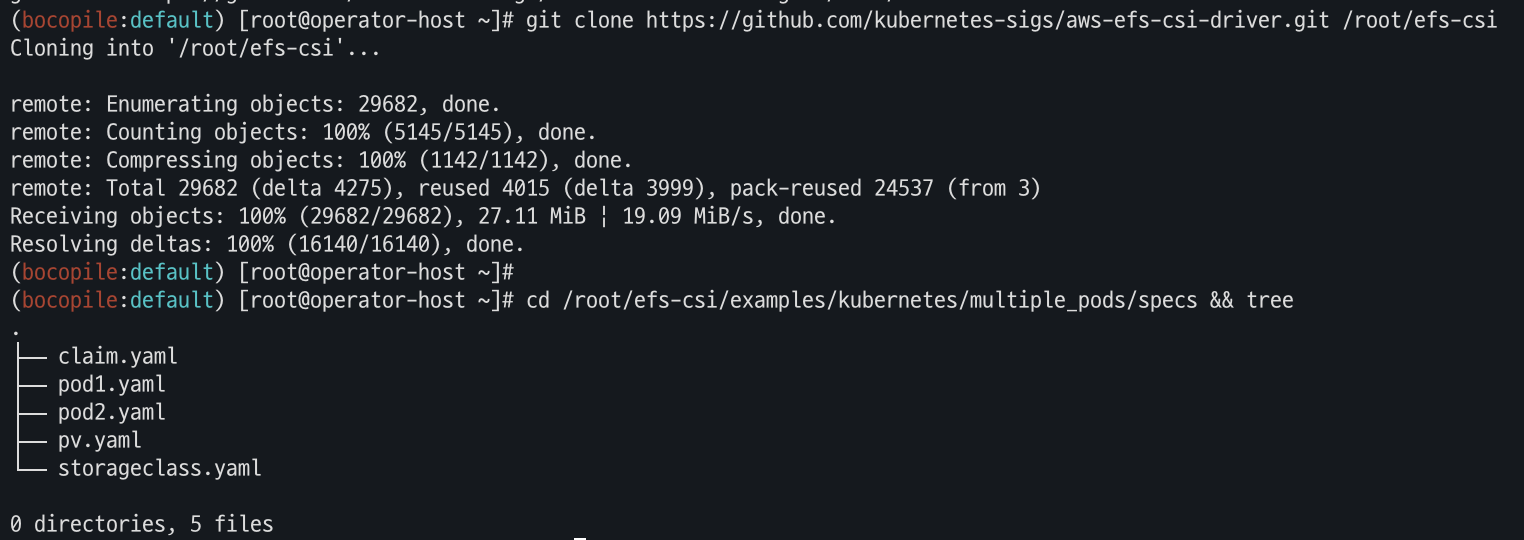

git clone https://github.com/kubernetes-sigs/aws-efs-csi-driver.git /root/efs-csi
cd /root/efs-csi/examples/kubernetes/multiple_pods/specs && tree

EFS 스토리지 클래스 생성 , 확인

# EFS 스토리지클래스 생성 및 확인
cat storageclass.yaml
kubectl apply -f storageclass.yaml
kubectl get sc efs-sc

PV 생성, 확인

 # PV 생성 및 확인 : volumeHandle을 자신의 EFS 파일시스템ID로 변경
 EfsFsId=$(aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text)
 sed -i "s/fs-4af69aab/$EfsFsId/g" pv.yaml
 cat pv.yaml

 kubectl apply -f pv.yaml

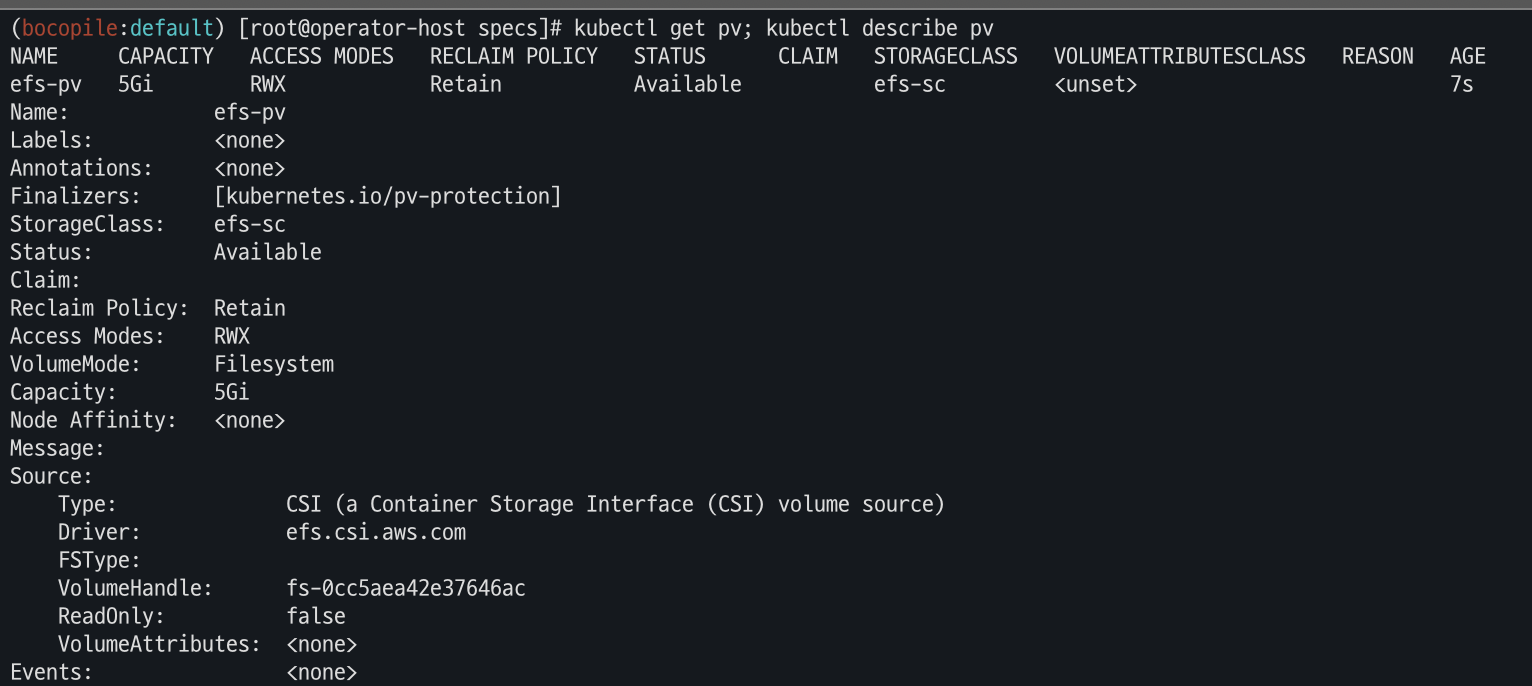

 kubectl get pv; kubectl describe pv

PVC 생성, 확인

# PVC 생성 및 확인
cat claim.yaml
kubectl apply -f claim.yaml

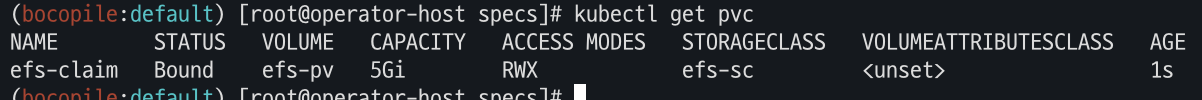

kubectl get pvc

파드 생성 및 연동

# 파드 생성 및 연동 : 파드 내에 /data 데이터는 EFS를 사용
# 추후에 파드1,2가 각기 다른 노드에 배포되게 추가해두자!
cat pod1.yaml pod2.yaml
kubectl apply -f pod1.yaml,pod2.yaml
kubectl df-pv

파드 정보 확인

# 파드 정보 확인 : PV에 5Gi 와 파드 내에서 확인한 NFS4 볼륨 크리 8.0E의 차이는 무엇?

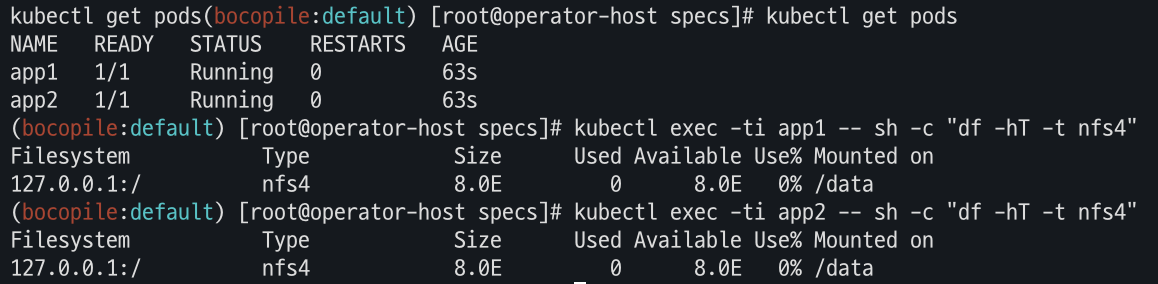

kubectl get pods
kubectl exec -ti app1 -- sh -c "df -hT -t nfs4"
kubectl exec -ti app2 -- sh -c "df -hT -t nfs4"

공유 저장소 확인

# 공유 저장소 저장 동작 확인

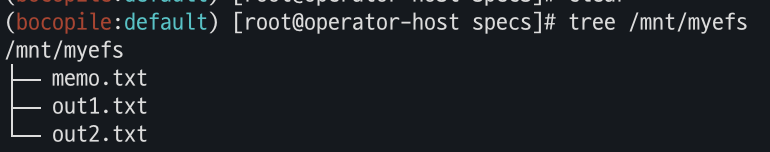

tree /mnt/myefs              # 운영서버 EC2 에서 확인

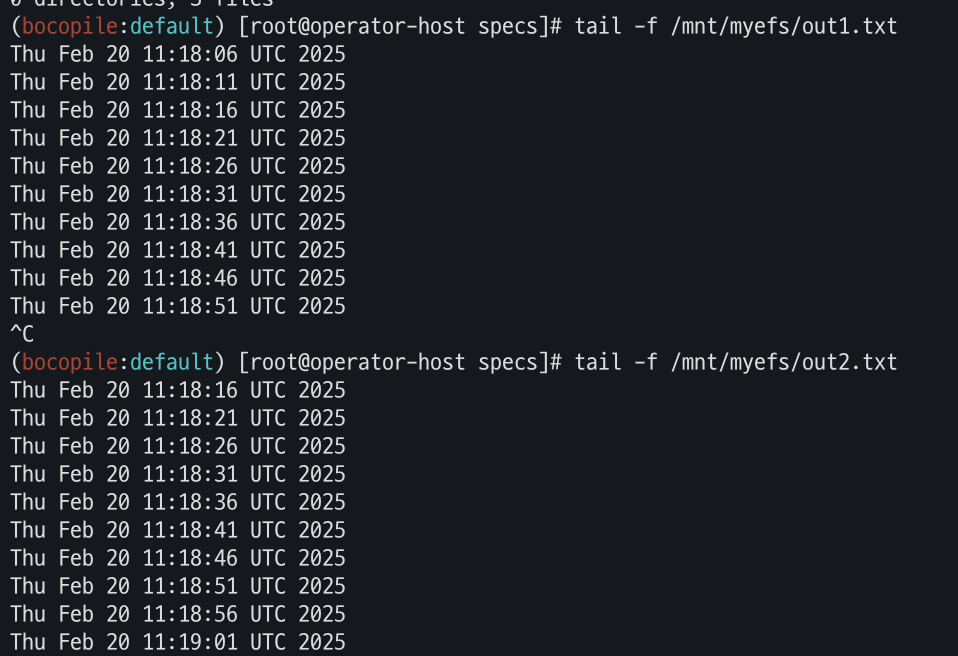

tail -f /mnt/myefs/out1.txt  # 운영서버 EC2 에서 확인
tail -f /mnt/myefs/out2.txt  # 운영서버 EC2 에서 확인

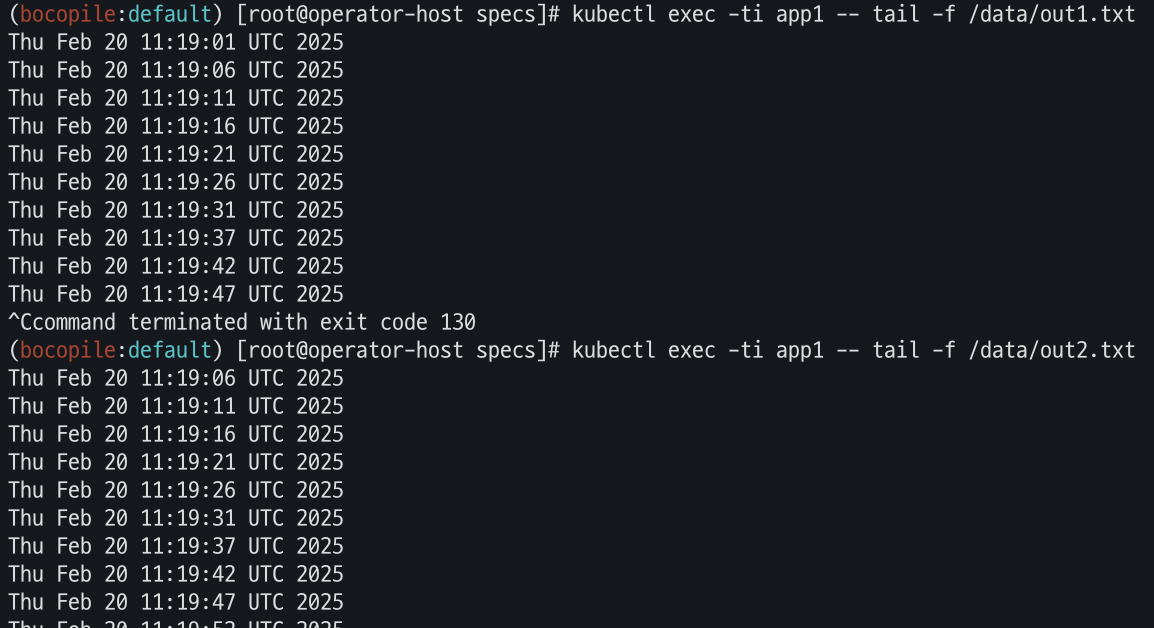

kubectl exec -ti app1 -- tail -f /data/out1.txt
kubectl exec -ti app2 -- tail -f /data/out2.txt

Dynamic provisioning using EFS

EFS 스토리지클래스 생성 및 확인

# [운영 서버 EC2]
# EFS 스토리지클래스 생성 및 확인
curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/storageclass.yaml
cat storageclass.yaml
sed -i "s/fs-92107410/$EfsFsId/g" storageclass.yaml
kubectl apply -f storageclass.yaml

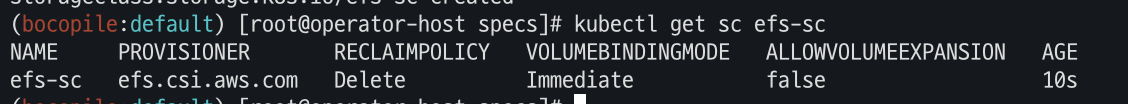

kubectl get sc efs-sc

PVC/ 파드 생성, 확인

curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/pod.yaml
cat pod.yaml
kubectl apply -f pod.yaml

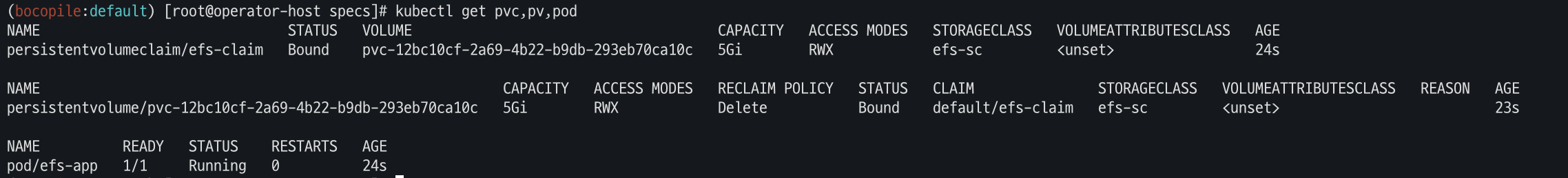

kubectl get pvc,pv,pod

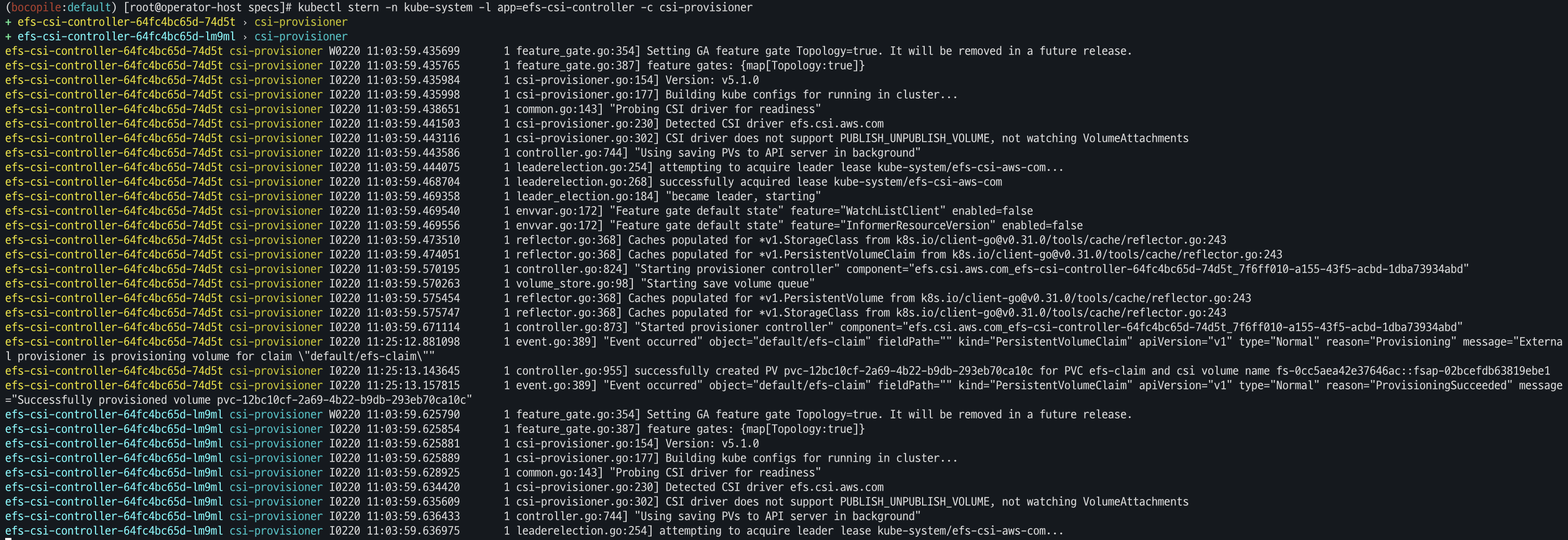

PVC / PV 생성 로그 확인

kubectl krew install stern
kubectl stern -n kube-system -l app=efs-csi-controller -c csi-provisioner

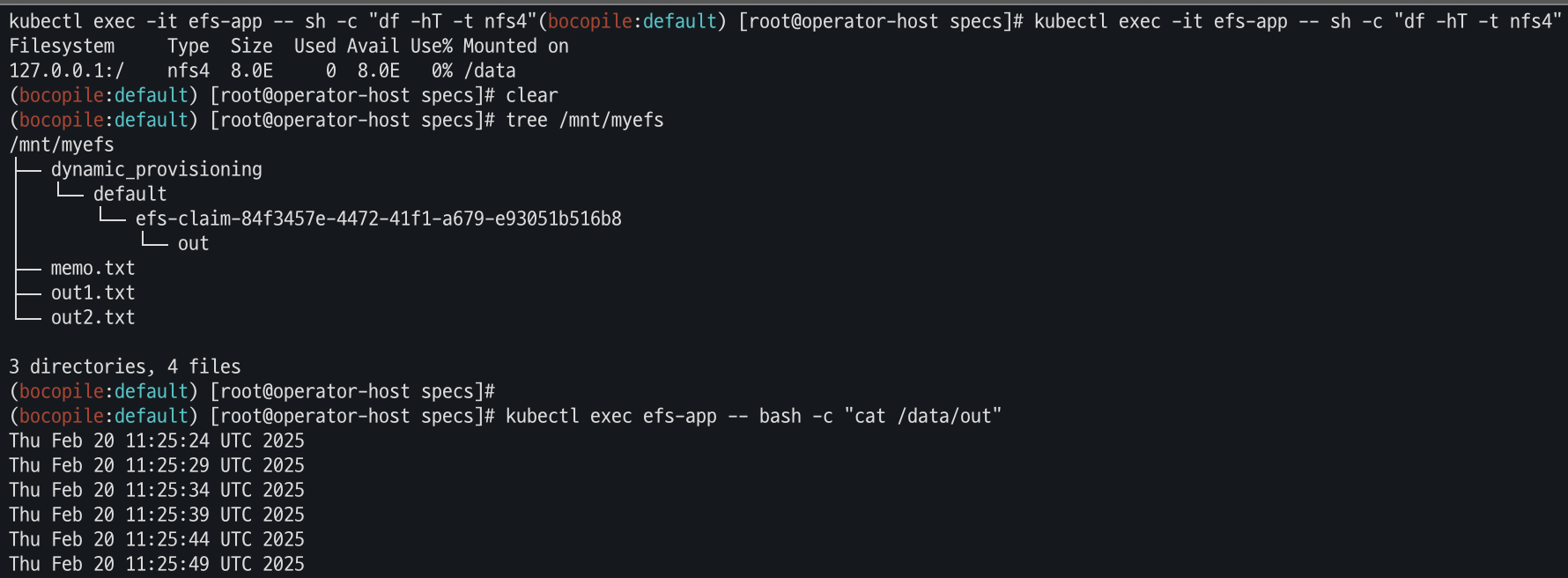

파드 정보 확인

kubectl exec -it efs-app -- sh -c "df -hT -t nfs4"

공유 저장소 저장 동작 확인

tree /mnt/myefs              # 운영서버 EC2 에서 확인
kubectl exec efs-app -- bash -c "cat /data/out"

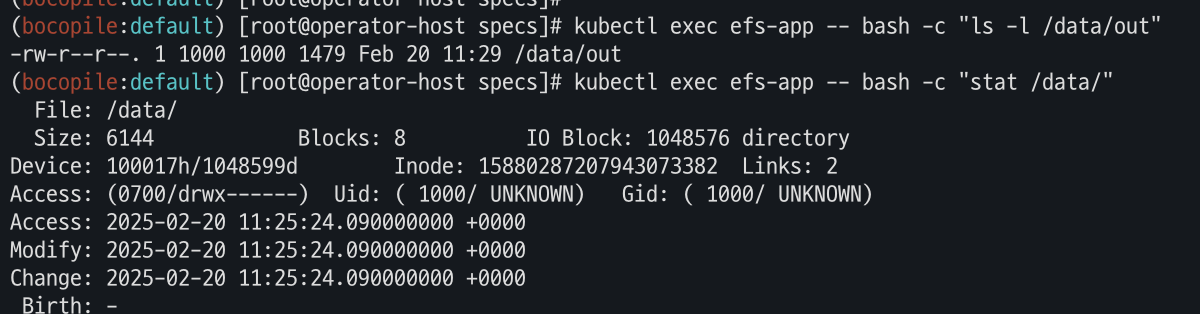

kubectl exec efs-app -- bash -c "ls -l /data/out"
kubectl exec efs-app -- bash -c "stat /data/"

EFS Access Point 확인

EFS Access Point는 EFS의 특정 부분을 격리하고, UID/GID를 강제하여 보안성을 높임.
여러 팀, 여러 애플리케이션이 같은 EFS를 사용할 때 Access Point를 활용하면 보안과 관리가 용이.

특징	일반적인 EFS 사용	EFS Access Point 사용
접근 방식	파일 시스템 전체 접근	Access Point별 특정 디렉터리 접근
보안	IAM으로 파일 시스템 전체 권한 관리	Access Point별 IAM 권한 관리로 보안 강화
관리	여러 사용자 권한 관리 부담	Access Point별 권한 관리로 용이
사용 사례	단순 환경, 파일 시스템 전체 접근 필요	다중 사용자 환경, 애플리케이션별 접근 제한 필요

bocopile

DevOps Engineer

이전 포스트

3주차 - 1. 실습 환경 / 스토리지

다음 포스트

3주차 - 2. AWS EBS Controller, AWS Volume SnapShots Controller, AWS EFS Controller

AEWS 3기 스터디

2. AWS EBS CSI Driver

정의

[CSI-Controller]

[CSI-Node]

EBS CSI Driver 설치

gp3 스토리지 클래스 생성

PVC / PV 파드 테스트

볼륨 증가

3. AWS Volume SnapShots Controller

정의

Volume Snapsot 컨트롤러 설치

테스트 PVC / 파드 생성

4. AWS EFS Controller

Amazon EFS (Elastic File System)

EFS 주요 특징

아키텍처

EFS 생성

파드 생성 및 EFS 파일 시스템 적용

Dynamic provisioning using EFS

EFS Access Point 확인

3주차 - 1. 실습 환경 / 스토리지

3주차 - 3. EKS PV for Instance Stroe , Node Group

0개의 댓글
