지난 포스팅에선 Envoy, Istio Gateway에 대해 다뤄봤습니다.

이번 포스팅에선 5장 Traffic Control, 6장 Resilience을 다뤄보도록 하겠습니다.

(공통)실습 환경 구성

k8s - 1.23.17 : NodePort (30000/http, 30005/https)

프로젝트 클론

git clone https://github.com/AcornPublishing/istio-in-action
cd istio-in-action/book-source-code-master

myk8s cluster 배포

kind create cluster --name myk8s --image kindest/node:v1.23.17 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 30000 # Sample Application (istio-ingrssgateway) HTTP
    hostPort: 30000
  - containerPort: 30001 # Prometheus
    hostPort: 30001
  - containerPort: 30002 # Grafana
    hostPort: 30002
  - containerPort: 30003 # Kiali
    hostPort: 30003
  - containerPort: 30004 # Tracing
    hostPort: 30004
  - containerPort: 30005 # Sample Application (istio-ingrssgateway) HTTPS
    hostPort: 30005
  - containerPort: 30006 # TCP Route
    hostPort: 30006
  - containerPort: 30007 # kube-ops-view
    hostPort: 30007
  *extraMounts: # 해당 부분 생략 가능
  - hostPath: /Users/bkshin/IdeaProjects/istio-in-action/book-source-code-master # 각자 자신의 pwd 경로로 설정
    containerPath: /istiobook*
networking:
  podSubnet: 10.10.0.0/16
  serviceSubnet: 10.200.1.0/24
EOF

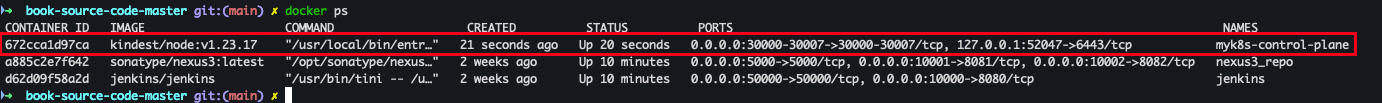

설치 확인
```
docker ps
```

노드에 기본 툴 설치

docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'

kube-ops-view 설치

helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30007 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view

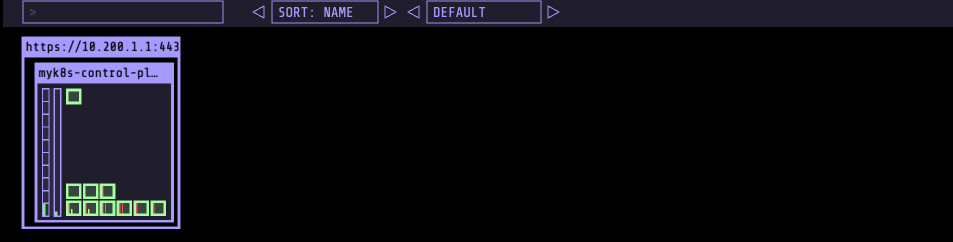

사이트 접근

open "http://localhost:30007/#scale=1.3"

metrics-server 설치

helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system
kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server

istio - 1.17.8 (addon 포함)

myk8s-control-plane 진입

docker exec -it myk8s-control-plane bash

마운트 확인
```
tree /istiobook/ -L 1
```

istioctl 설치

# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc

curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false

default 프로파일 컨트롤 플레인 배포
```

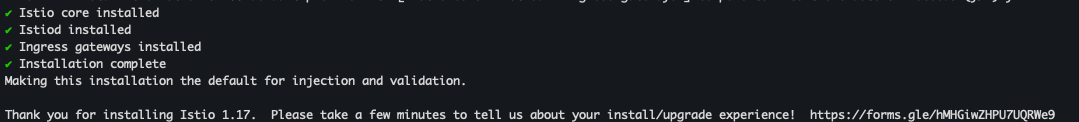

istioctl install --set profile=default -y
```

istiod, istio-ingresgateway, crd 설치 확인

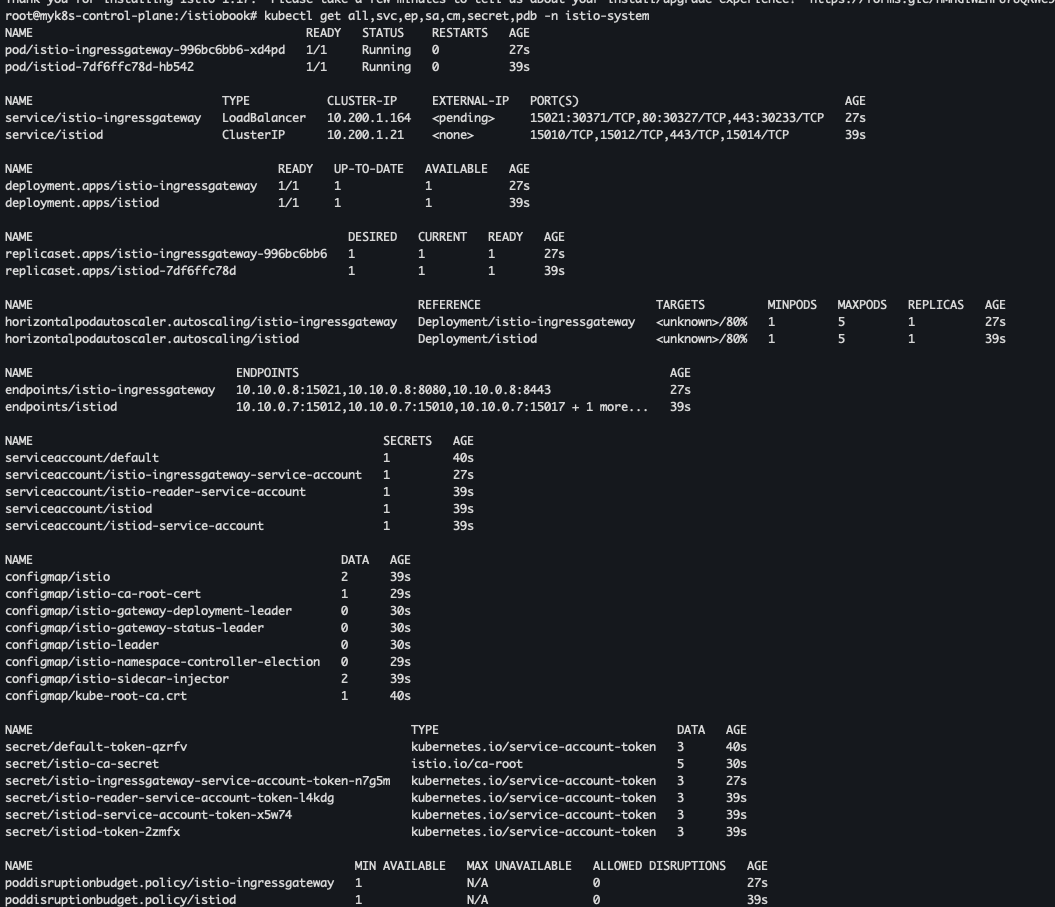

kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system

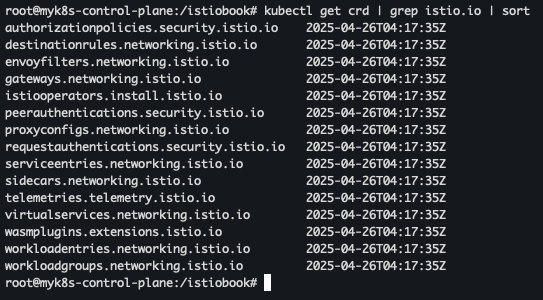

kubectl get crd | grep istio.io | sort

보조도구 설치

kubectl apply -f istio-$ISTIOV/samples/addons

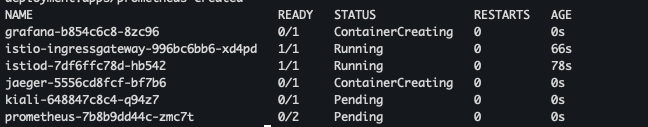

kubectl get pod -n istio-system

컨테이너 빠져나오기
```
exit
```

네임스페이스 설정

kubectl create ns istioinaction
kubectl label namespace istioinaction istio-injection=enabled
kubectl get ns --show-labels

NodePort 변경 및 nodeport 지정 변경 , externalTrafficPolicy 설정 (ClientIP 수집)

kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8443, "nodePort": 30005}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl describe svc -n istio-system istio-ingressgateway

NodePort 변경 및 nodeport 30001~30003으로 변경 : prometheus(30001), grafana(30002), kiali(30003), tracing(30004)

kubectl patch svc -n istio-system prometheus -p '{"spec": {"type": "NodePort", "ports": [{"port": 9090, "targetPort": 9090, "nodePort": 30001}]}}'
kubectl patch svc -n istio-system grafana -p '{"spec": {"type": "NodePort", "ports": [{"port": 3000, "targetPort": 3000, "nodePort": 30002}]}}'
kubectl patch svc -n istio-system kiali -p '{"spec": {"type": "NodePort", "ports": [{"port": 20001, "targetPort": 20001, "nodePort": 30003}]}}'
kubectl patch svc -n istio-system tracing -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 16686, "nodePort": 30004}]}}'

사이트 접속

# Prometheus 접속 : envoy, istio 메트릭 확인
open http://127.0.0.1:30001

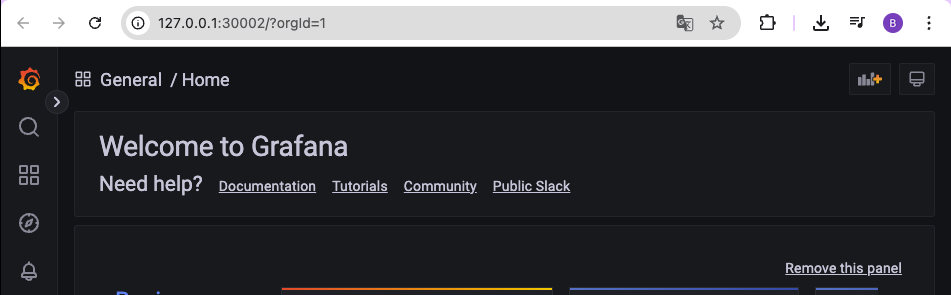

# Grafana 접속
open http://127.0.0.1:30002

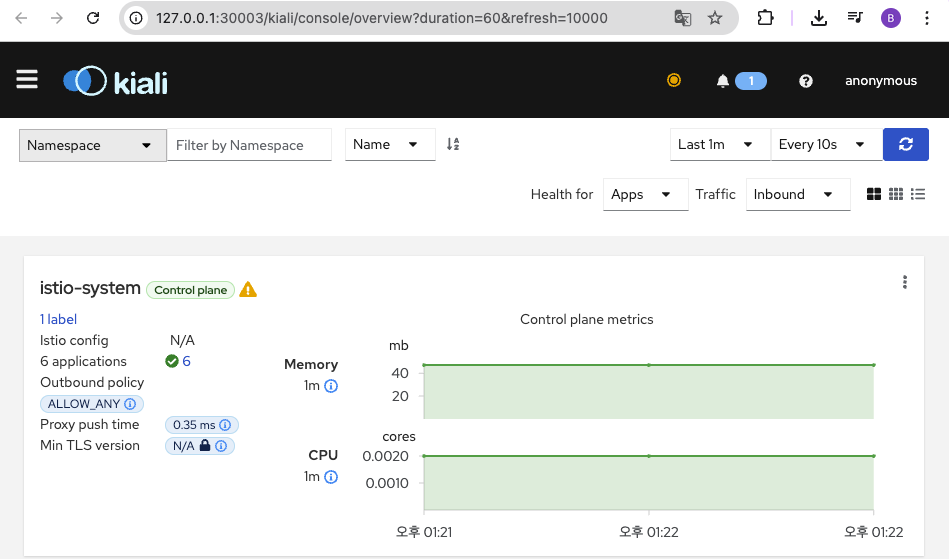

# Kiali 접속 1 : NodePort
open http://127.0.0.1:30003

# tracing 접속 : 예거 트레이싱 대시보드
open http://127.0.0.1:30004

내부 접속 테스트용 netshoot 파드 생성

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: netshoot
spec:
  containers:
  - name: netshoot
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

5장 Traffic Control

1. Reducing the risk of deploying new code

소프트웨어를 운영하면서 자주 듣는 두 용어가 있습니다. 바로 "배포(Deployment)" 와 "릴리스(Release)" 입니다.

많은 팀이 이 둘을 혼용해 사용하지만, 실제로는 아주 중요한 차이가 존재합니다.

이번 글에서는 가상의 catalog 서비스를 예로 들어, 배포와 릴리스의 차이를 명확하게 설명해 보겠습니다.

현재 catalog 서비스 v1이 운영되고 있다고 가정해봅시다.

이제 여기에 코드 변경을 적용해 v2.0 버전을 출시하려고 합니다.

일반적인 과정은 다음과 같습니다:

CI 시스템으로 빌드
v2.0로 태그
스테이징 환경에 배포 및 테스트
문제가 없으면 운영 환경에 배포

여기까지는 일반적인 소프트웨어 배포 과정처럼 보이죠.

하지만 이 시점에서 중요한 포인트가 있습니다.

배포 (Deployment)

배포(Deployment)란 운영 환경에 설치되지만, 아직 트래픽을 받지 않는 상태입니다.

catalog v2.0을 운영 서버에 설치한다고 해서, 모든 사용자가 바로 새로운 코드를 사용하는 것은 아닙니다.

배포 후, 우리는 Smoke 테스트를 통해 운영 서버에 설치된 v2.0이 정상적으로 동작하는지 확인할 수 있습니다.
운영 환경 메트릭과 로그를 통해 새로운 버전의 상태를 관찰할 수 있습니다.
이때까지는 아무 사용자 트래픽도 새로운 버전으로 넘어오지 않습니다.

정리: 배포는 설치(Deployment)일 뿐, 사용자 영향은 없습니다.

릴리즈 (Release)

릴리스(Release)란 새 버전으로 실제 트래픽을 이동시키는 행위입니다.

운영 서버에 배포만 되어 있다면 아직 아무 일도 일어나지 않았습니다.

진짜 변화는 "사용자 요청"을 새로운 catalog v2.0로 보내기 시작할 때 발생합니다.

릴리스 방법은 여러 가지가 있습니다:

내부 직원만 릴리스 (Internal Canary)
일부 고객만 릴리스 (Canary Release)
고객 등급별 점진적 릴리스 (예: 무과금 → 실버 → 골드 고객)
전체 릴리스 (Full Release)

릴리스를 통해 트래픽을 점진적으로 v2.0로 넘기고, 문제가 없으면 범위를 확장합니다.

카나리 릴리스(Canary Release)

초기에 일부 사용자만 새로운 버전을 사용하게 합니다.

트래픽의 일부만 v2.0으로 전송합니다.
내부 직원이나 특정 고객 그룹을 대상으로 테스트합니다.
문제가 생기면 즉시 트래픽을 다시 v1.0로 롤백할 수 있습니다.

이 과정을 통해, 신버전에 대한 위험을 최소화할 수 있습니다.

롤백은 어떻게?

만약 v2.0 버전에서 문제가 발생한다면?

바로 트래픽을 기존 v1/-으로 되돌립니다.
고객은 문제를 거의 느끼지 못한 채 서비스를 계속 이용할 수 있습니다.

릴리스를 점진적으로 하고, 항상 롤백 경로를 준비해두는 것은 안정적인 운영을 위한 핵심 전략입니다.

과거의 실수: 배포와 릴리스를 동시에?

한때 ACME라는 회사는 새 버전을 배포하자마자 바로 전체 릴리스를 했습니다.

서버에 새 버전을 설치 → 즉시 전체 트래픽 이동
신버전에 있던 숨겨진 버그까지 사용자들에게 바로 노출

이런 방식은 위험합니다.

배포와 릴리스를 분리하지 않으면, 문제가 발생했을 때 피해 범위가 커지기 때문입니다.

Istio를 통한 트래픽 제어

Istio 같은 서비스 메시를 사용하면, 릴리스를 훨씬 세밀하게 제어할 수 있습니다.

트래픽의 비율을 조정하거나
특정 사용자 그룹만 신버전으로 라우팅하거나
자동화된 롤백 전략을 적용할 수 있습니다.

운영 리스크를 줄이고, 훨씬 유연한 릴리스를 할 수 있게 됩니다.

2. Routing Request with istio

1) catalog Service v1.0 배포

catalog 1.0 배포

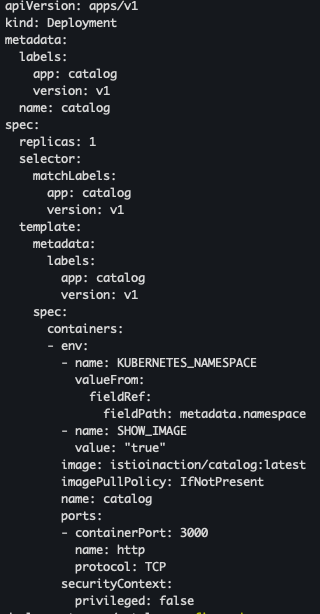

kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction

배포 확인

```bash
kubectl get pod -n istioinaction -owide

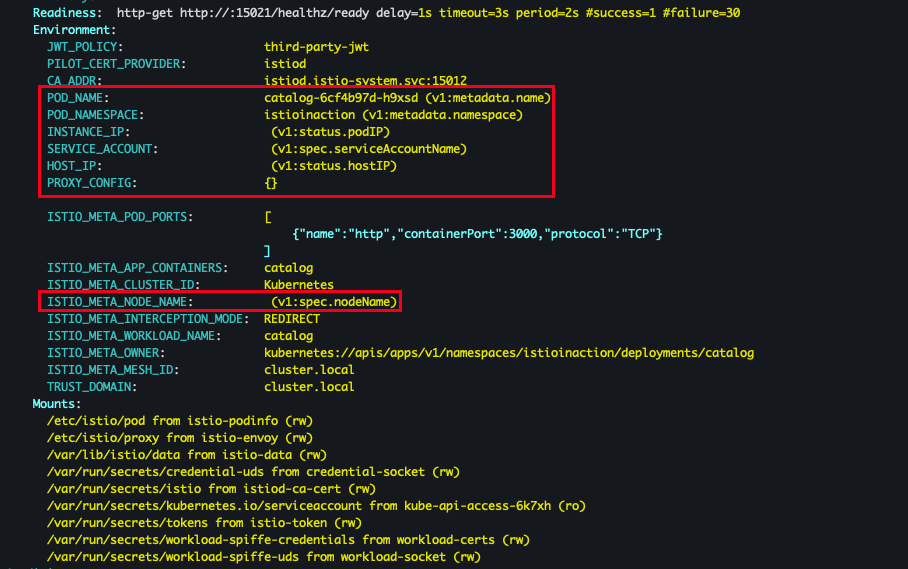

kubectl describe pod -n istioinaction catalog-6cf4b97d-h9xsd
```

![](https://velog.velcdn.com/images/gjrjr4545/post/a19b503e-3466-4d98-941d-811822d82546/image.png)

도메인 질의를 위한 임시 설정

echo "127.0.0.1       catalog.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3

netshoot 컨테이너로 catalog 접속 확인

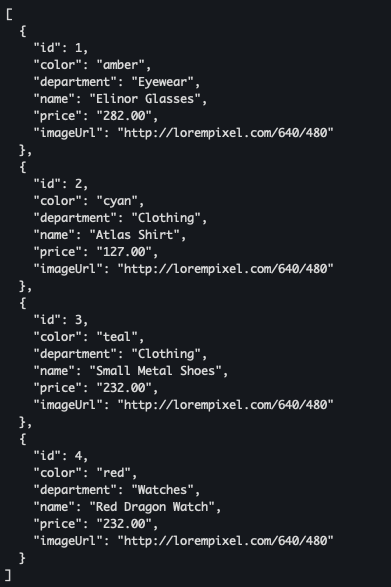

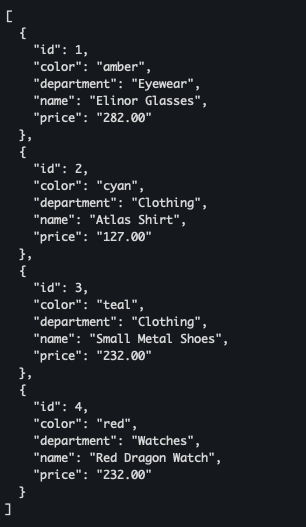

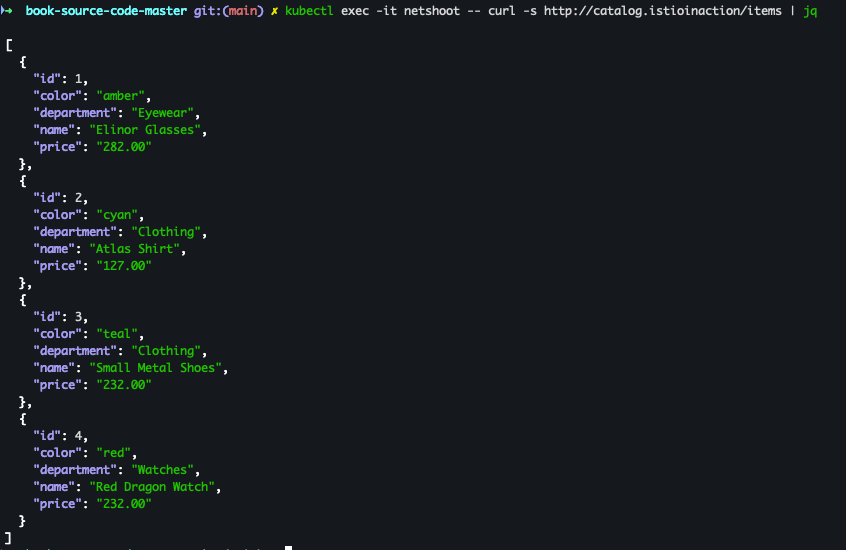

kubectl exec -it netshoot -- curl -s http://catalog.istioinaction/items | jq

외부 노출을 위해 Gateway 설정

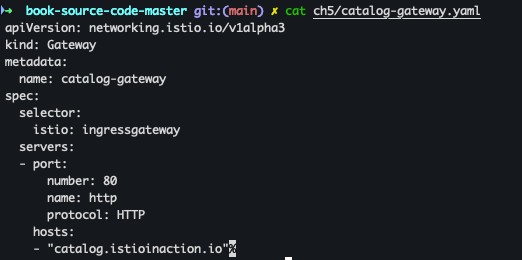

cat ch5/catalog-gateway.yaml
kubectl apply -f ch5/catalog-gateway.yaml -n istioinaction

VirtualService 리소스 설정

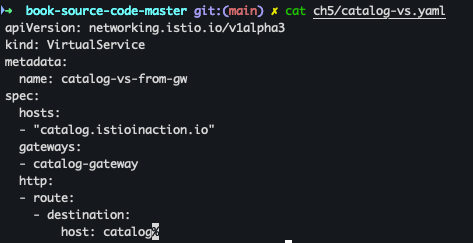

cat ch5/catalog-vs.yaml
kubectl apply -f ch5/catalog-vs.yaml -n istioinaction

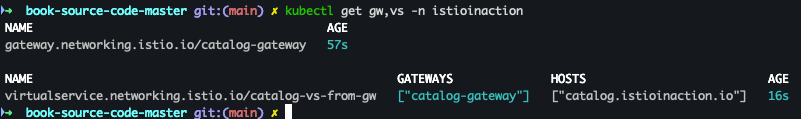

배포 확인
```
kubectl get gw,vs -n istioinaction
```

istio-ingressgateway Service(NodePort)에 포트 정보 확인

kubectl get svc -n istio-system istio-ingressgateway -o jsonpath="{.spec.ports}" | jq

접속 확인

curl -v -H "Host: catalog.istioinaction.io" http://localhost:30000

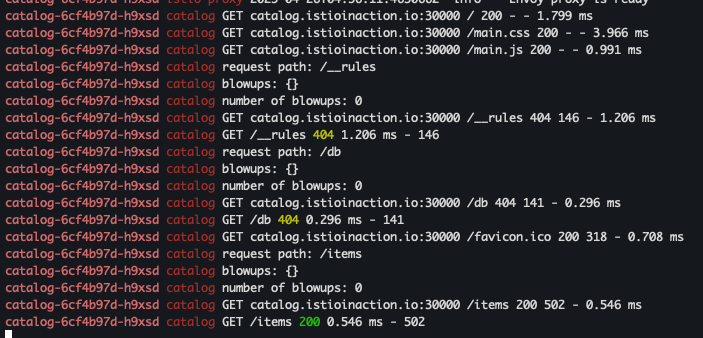

kubectl stern -l app=catalog -n istioinaction

open http://localhost:30000
open http://catalog.istioinaction.io:30000

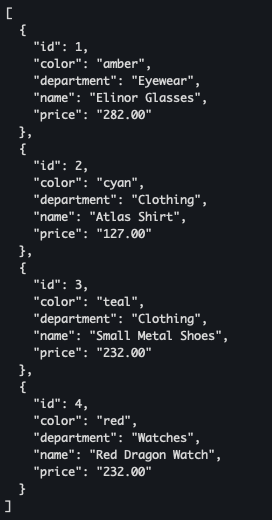

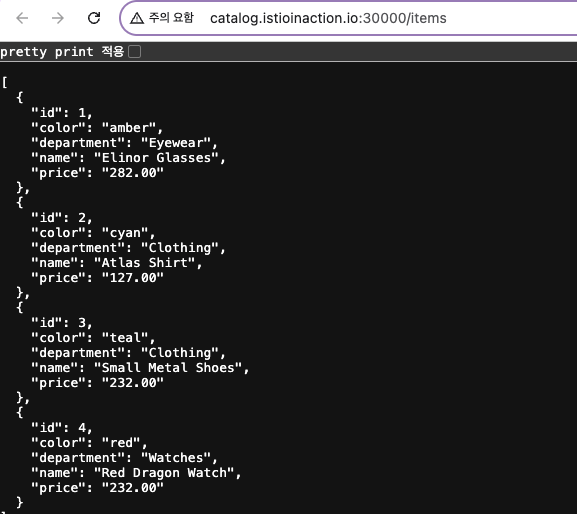

open http://catalog.istioinaction.io:30000/items

반복 접속

while true; do curl -s http://catalog.istioinaction.io:30000/items/ ; sleep 1; echo; done
while true; do curl -s http://catalog.istioinaction.io:30000/items/ -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://catalog.istioinaction.io:30000/items/ -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 0.5; echo; done

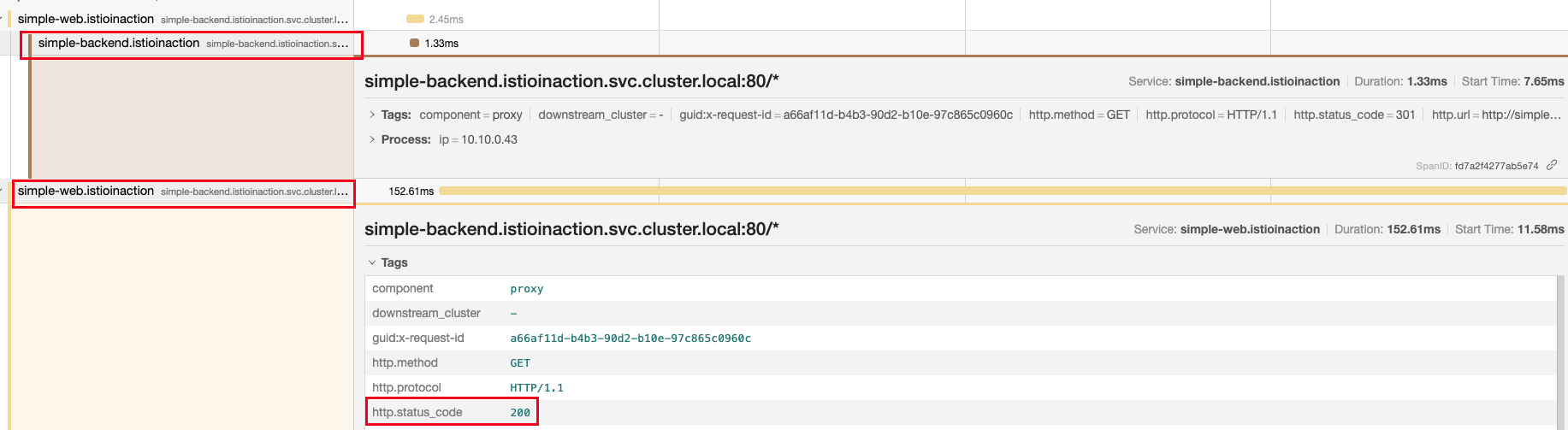

tracing 확인

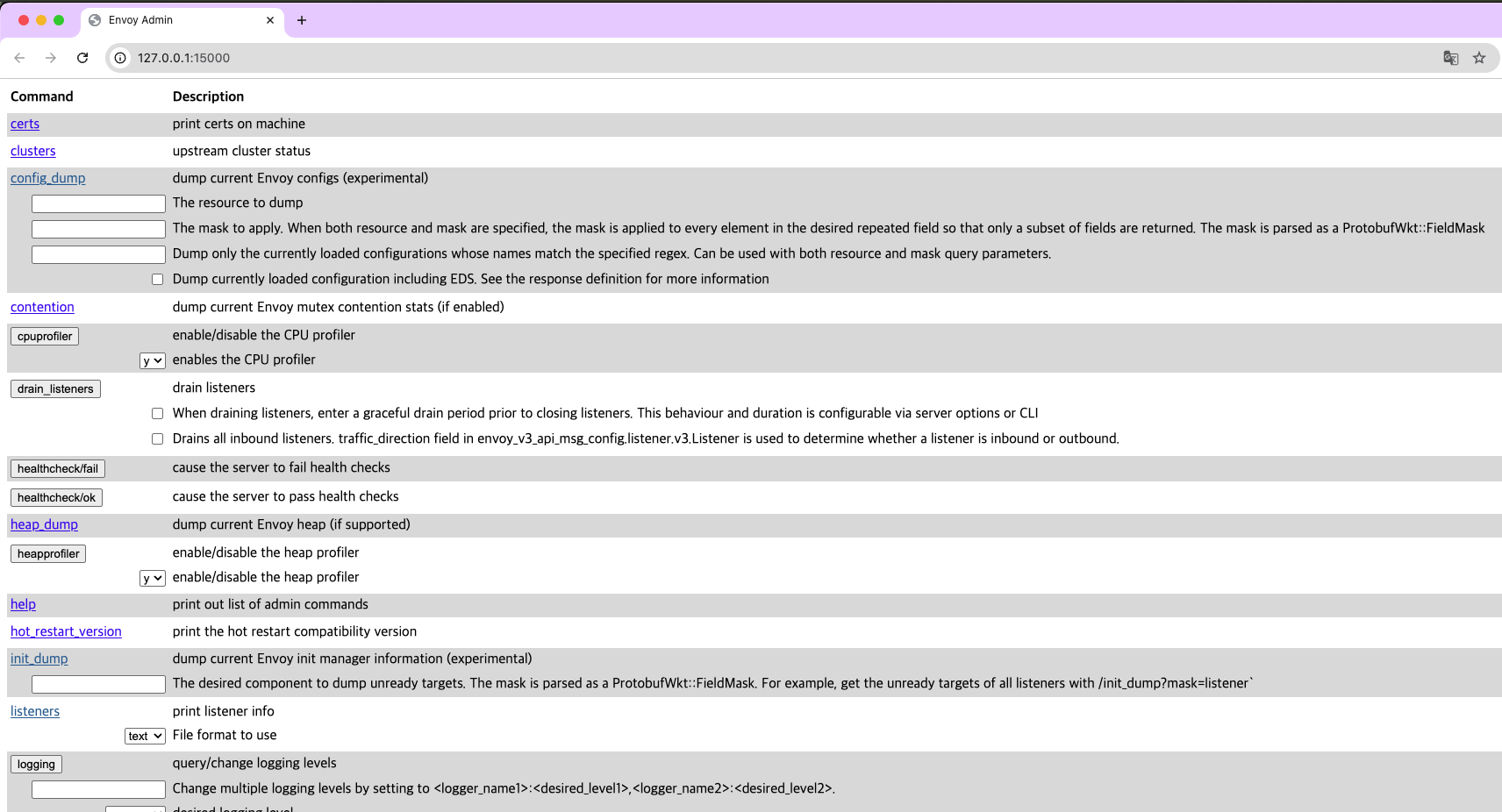

특정 파드의 istio-proxy 에 Envoy 에 Admin 웹 접속

kubectl port-forward deploy/istio-ingressgateway -n istio-system 15000:15000
open http://127.0.0.1:15000

2) catalog Service v2.0 배포

catalog v2.0 배포

kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction

배포 확인

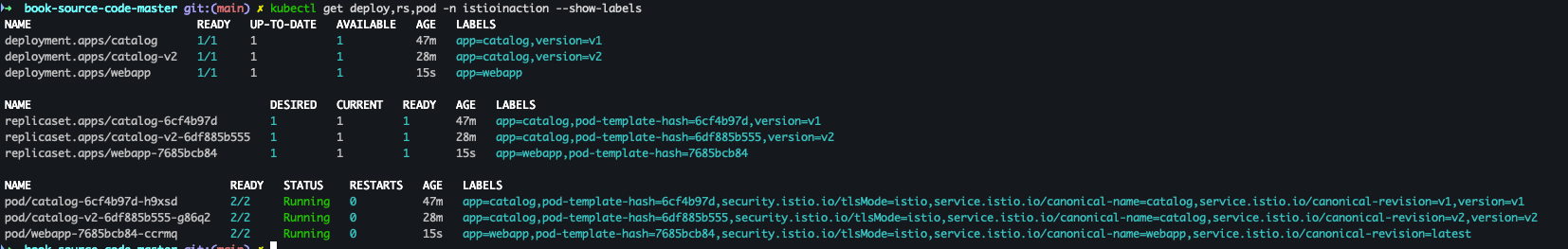

kubectl get deploy -n istioinaction --show-labels
kubectl get pod -n istioinaction -o wide
docker exec -it myk8s-control-plane istioctl proxy-status

호출 테스트

for i in {1..10}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done

v1 접속 확인

- v2 접속 확인

    ![](https://velog.velcdn.com/images/gjrjr4545/post/2c4c4d9e-f703-4e8b-928d-371cac081dc3/image.png)

istio-ingressgateway proxy-config 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json

endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local'

endpoint 상세 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json

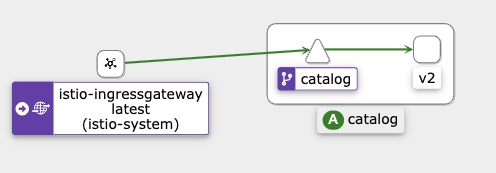

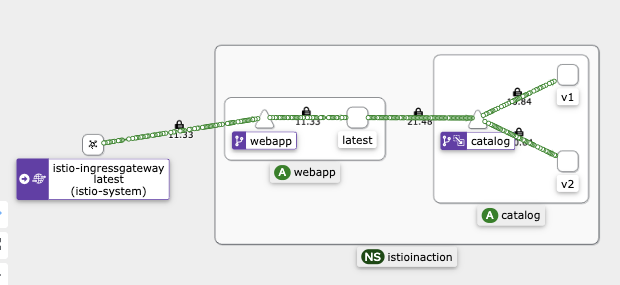

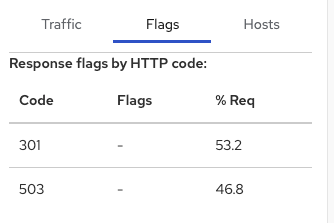

kiali 확인

3) catalog Service v1.0에 모든 트래픽이 가도록 설정

label 확인
- v1.0 : version=v1 로 설정
- v2.0 : version=v2 로 설정
```
kubectl get pod -l app=catalog -n istioinaction --show-labels
```

catalog-dest-rule 적용

```bash
cat ch5/catalog-dest-rule.yaml
kubectl apply -f ch5/catalog-dest-rule.yaml -n istioinaction
```

```

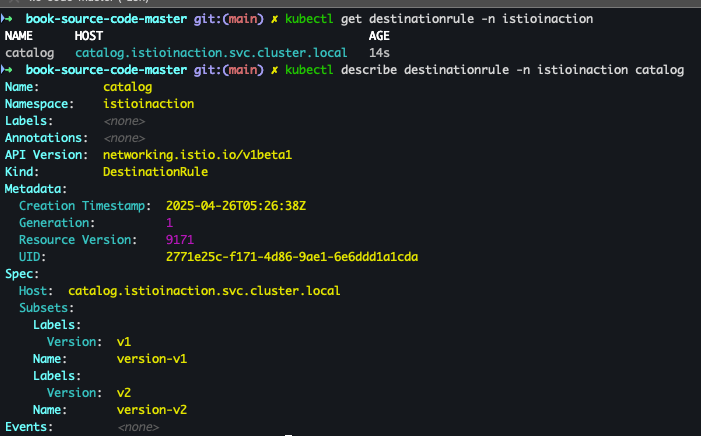

적용 확인

kubectl get destinationrule -n istioinaction
kubectl describe destinationrule -n istioinaction catalog

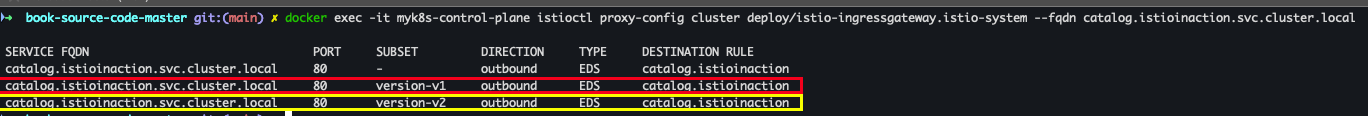

catalog proxy-config 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local

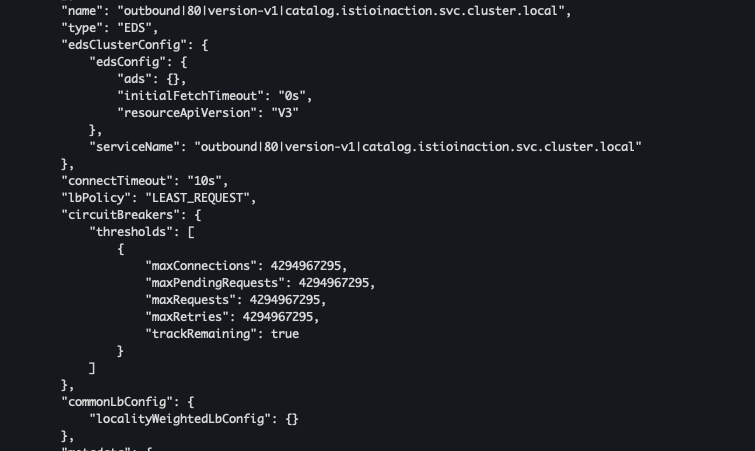

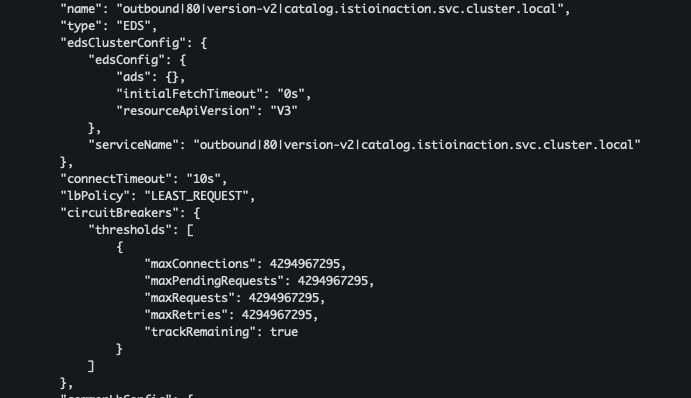

상세 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v1 -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v2 -o json

v1.0
v2.0

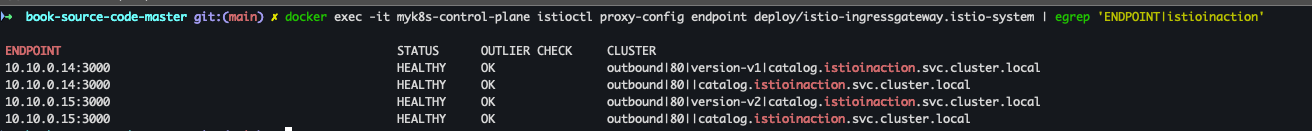

endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'

deploy catalog endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local'

VirtualService 수정 (subnet 추가)

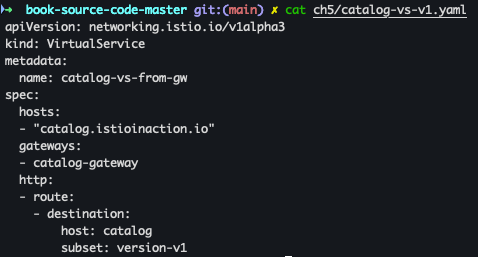

cat ch5/catalog-vs-v1.yaml
kubectl apply -f ch5/catalog-vs-v1.yaml -n istioinaction

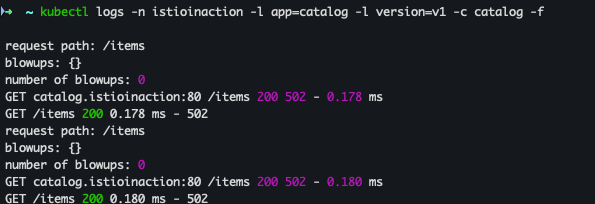

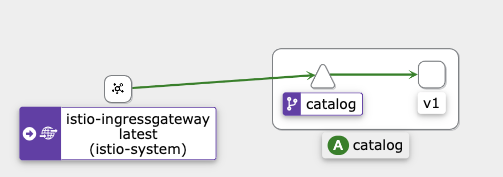

호출 테스트 - v1만 호출

for i in {1..100}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done

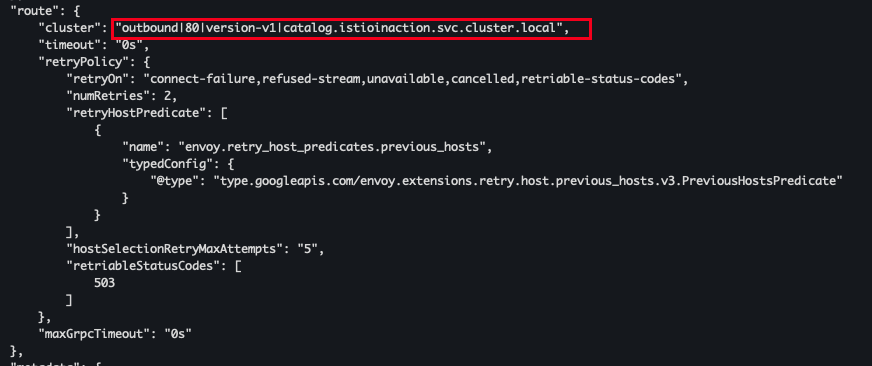

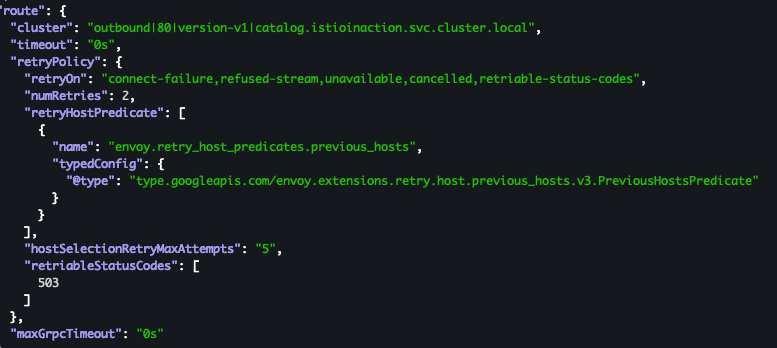

세부 정보 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080 -o json

cluster 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v1

cluster 상세 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v1 -o json

endpoint 확인

```bash
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80|version-v1|catalog.istioinaction.svc.cluster.local'
```

![](https://velog.velcdn.com/images/gjrjr4545/post/a2b55d5f-ab1c-428e-a1c5-478e8128917e/image.png)

)

4) catalog Service v2.0에 대한 특정 요청 설정

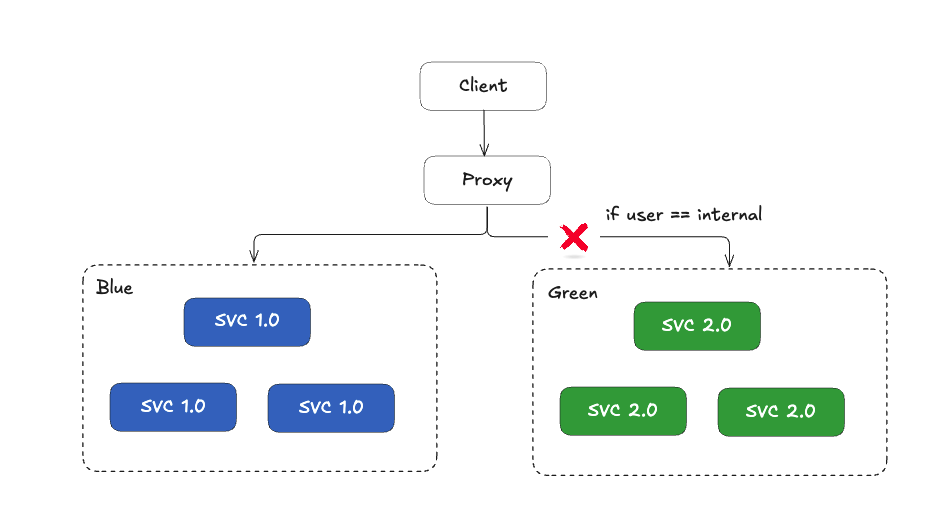

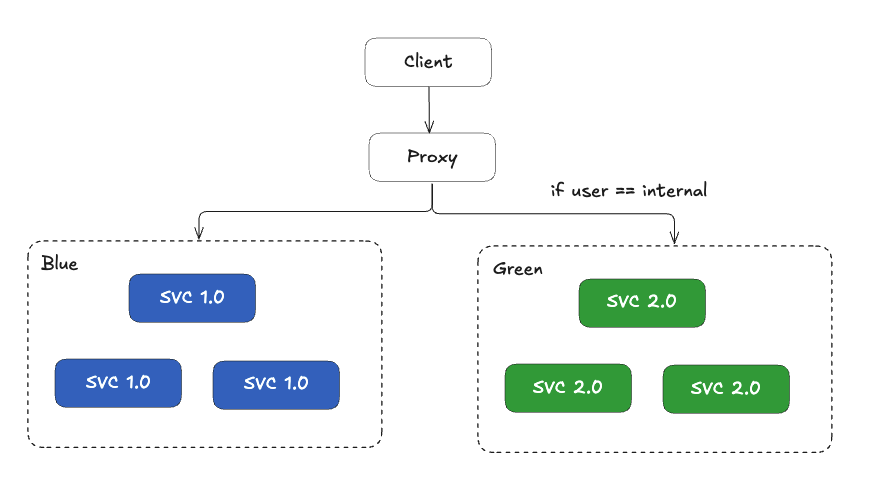

http 요청 헤더에 x-istio-cohort: internal 가 포함된 경우 catalog v2.0으로 가도록 설정

VirtualService 배포

cat ch5/catalog-vs-v2-request.yaml
kubectl apply -f ch5/catalog-vs-v2-request.yaml -n istioinaction

호출 테스트

for i in {1..10}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done

요청 헤더에 x-istio-cohort: internal 포함되지 않아 v1.0으로만 통신

요청 헤더 포함 호출 테스트 진행

curl http://catalog.istioinaction.io:30000/items -H "x-istio-cohort: internal"

v2.0 호출 되는 것을 확인

반복 접속 테스트

while true; do curl -s http://catalog.istioinaction.io:30000/items/ -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done

v2.0으로만 요청이 가는 것을 확인

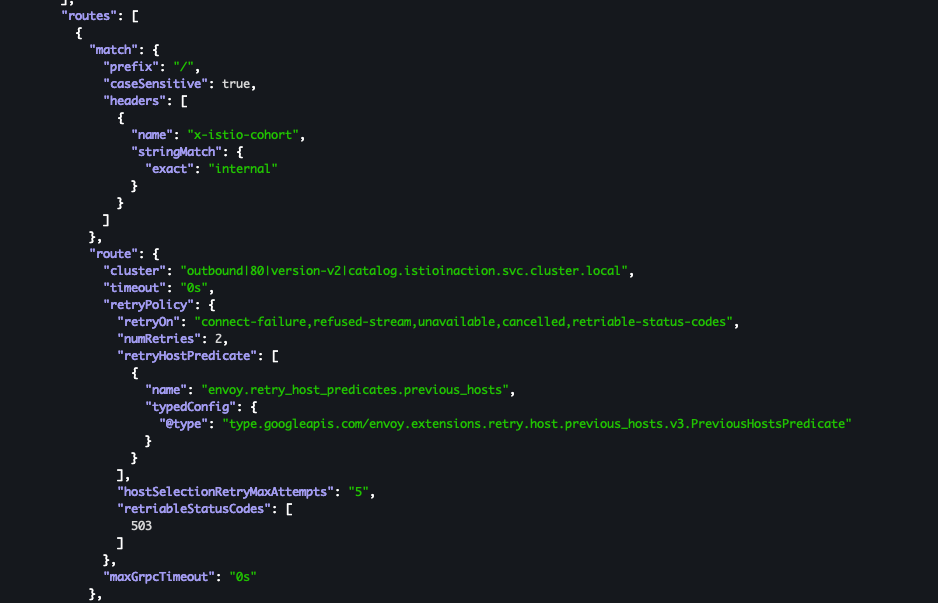

ingressgateway 확인

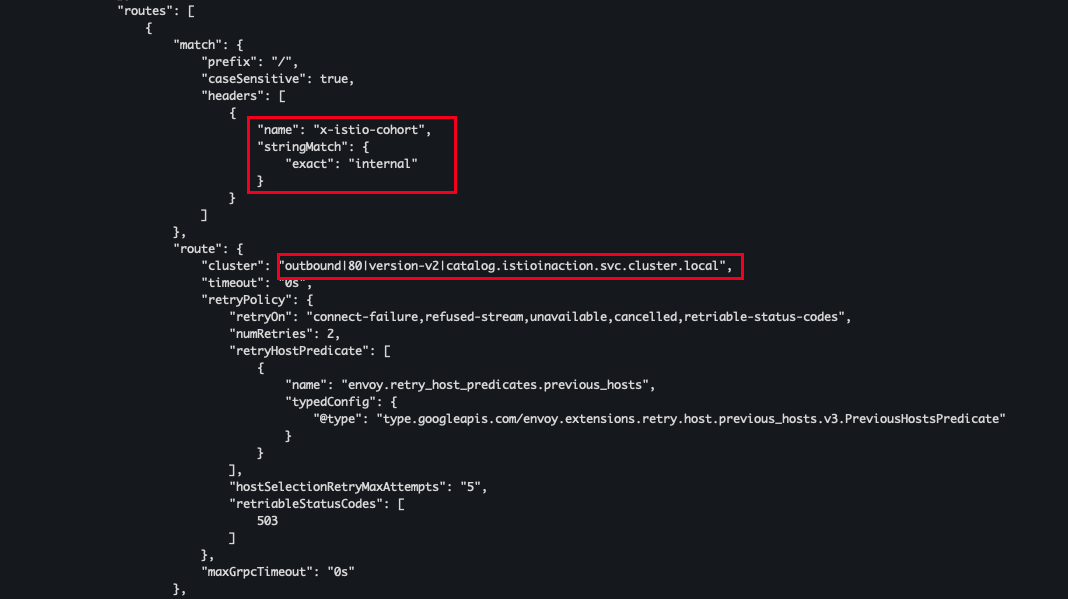

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080

상세 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080 -o json

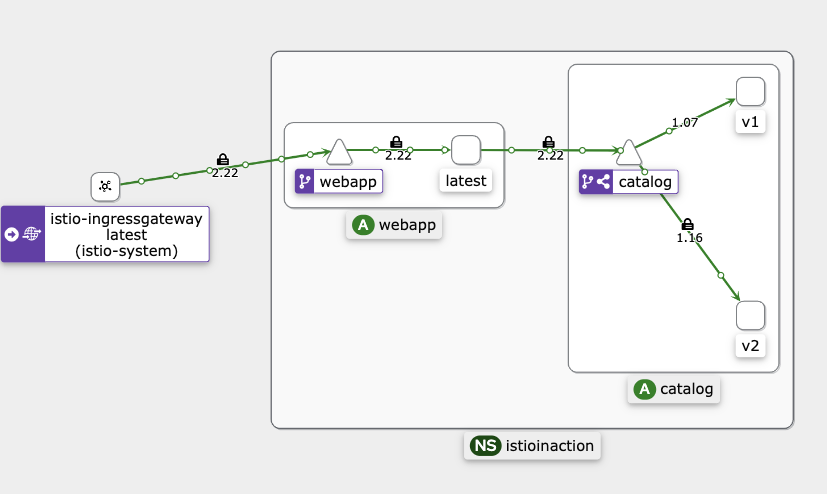

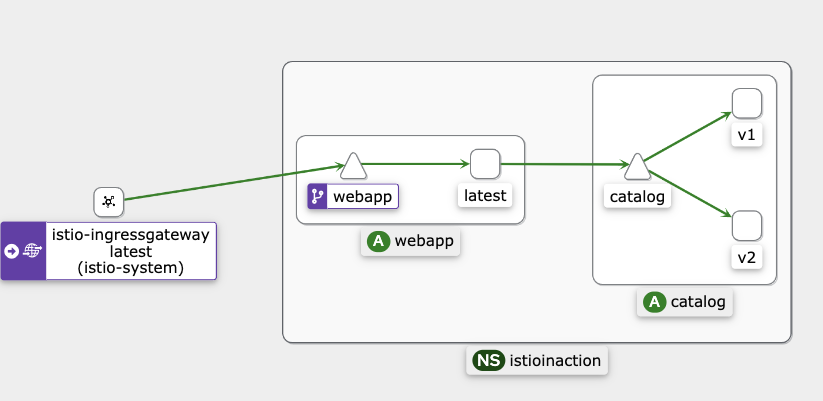

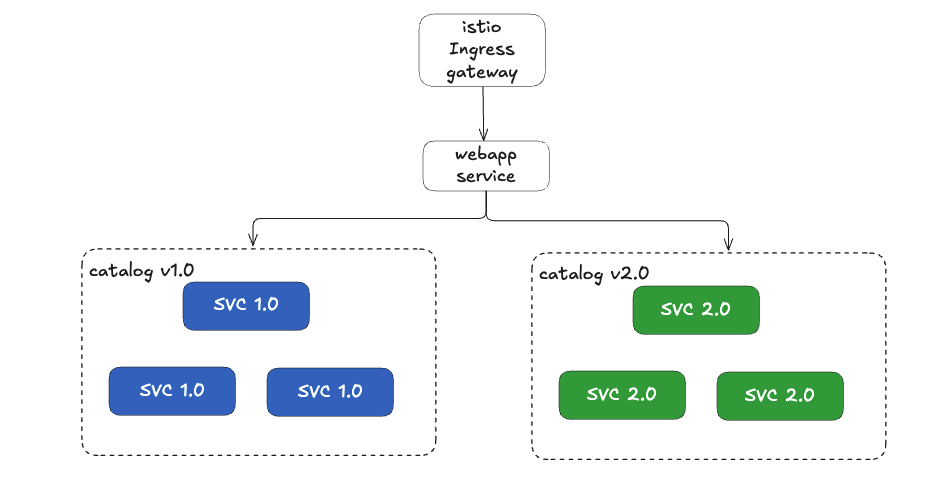

5) 호출 그래프 내부의 깊은 라우팅

기존 실습에 라우팅 수행위치가 edge, gateway에서만 이루어졌다.

이번 트래픽 규칙은 호출 그래프 내 깊은 곳에도 적용하는 것을 실습한다.

초기화

kubectl delete gateway,virtualservice,destinationrule --all -n istioinaction

webapp 기동

kubectl apply -n istioinaction -f services/webapp/kubernetes/webapp.yaml

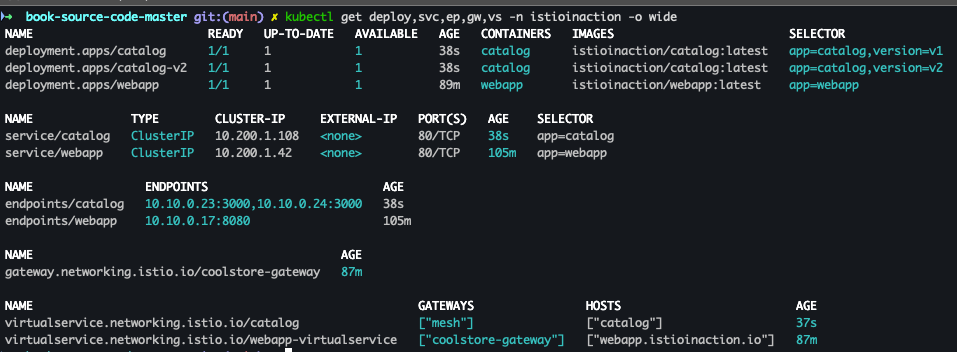

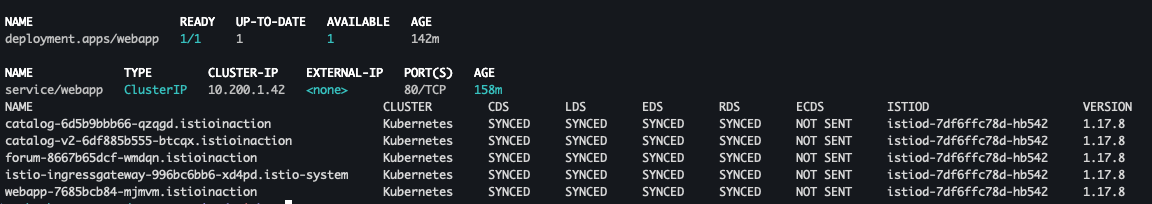

배포 확인

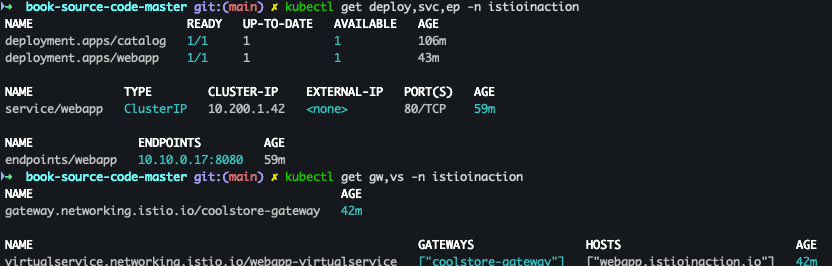

kubectl get deploy,pod,svc,ep -n istioinactionkubectl get deploy,pod,svc,ep -n istioinaction

Gateway, VirtualService 호출 후 테스트 진행

webapp → catalog (k8s service (ClusterIP) 라우팅 ) 적용

cat services/webapp/istio/webapp-catalog-gw-vs.yaml
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction

도메인 질의를 위한 임시 설정

echo "127.0.0.1       webapp.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3

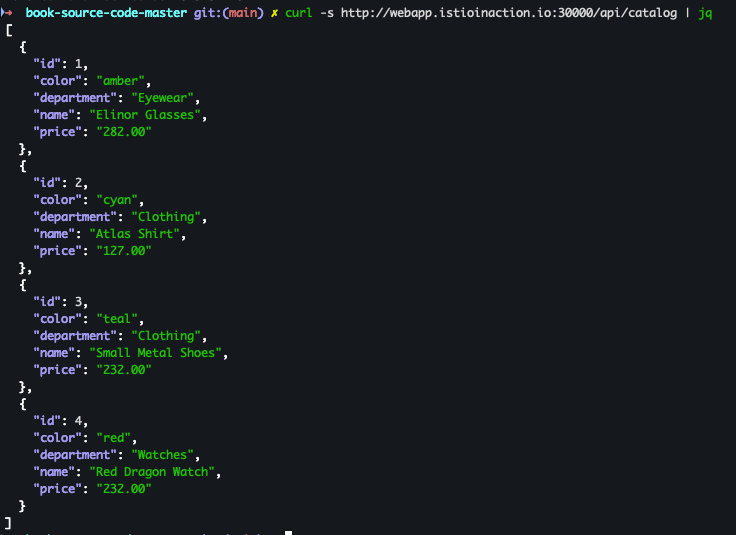

호출 테스트

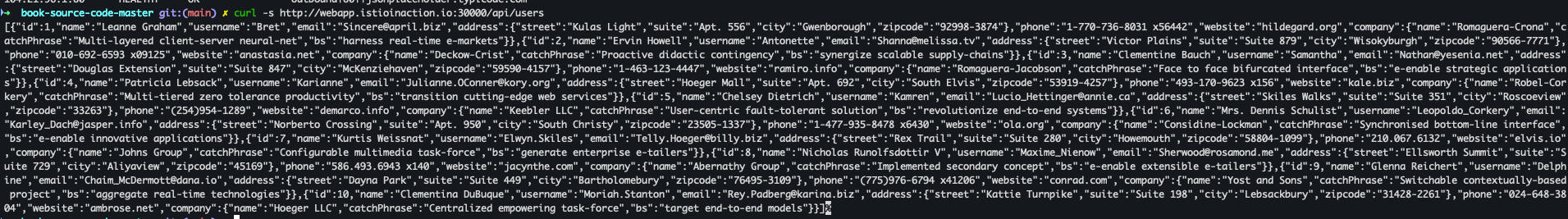

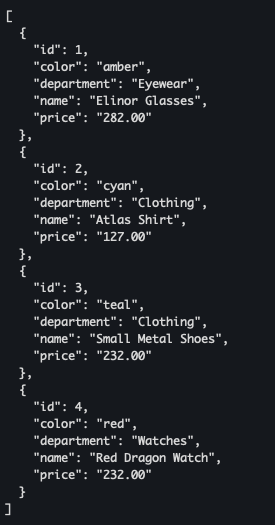

curl -s http://webapp.istioinaction.io:30000/api/catalog | jq

반복 호출 테스트

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done

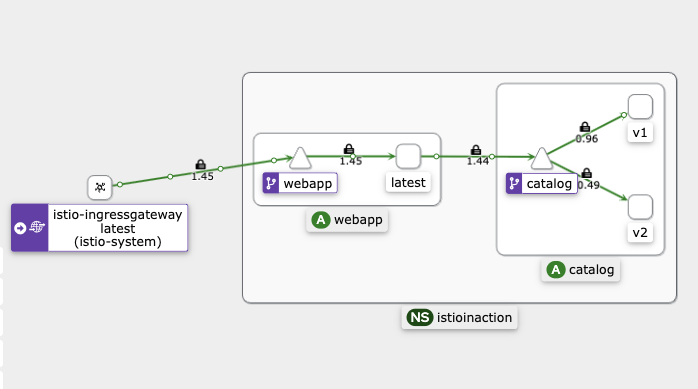

istio-ingressgateway 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080

outbound 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system | egrep 'webapp|catalog'

outbound 상세 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json

endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||webapp.istioinaction.svc.cluster.local'

webapp istio-proxy 로그

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f

webapp istio-proxy 로그 활성화 적용

cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
  name: webapp
  namespace: istioinaction
spec:
  selector:
    matchLabels:
      app: webapp
  accessLogging:
  - providers:
    - name: envoy #2 액세스 로그를 위한 프로바이더 설정
    disabled: false #3 disable 를 false 로 설정해 활성화한다
EOF

카탈로그 서비스의 v1.0로 모든 트래픽을 라우팅하도록 VirtualService, DestinationRule 생성
```
ch5/catalog-dest-rule.yaml
kubectl apply -f ch5/catalog-dest-rule.yaml -n istioinaction
```

ingressgateway 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local

endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'

VirtualService - service mesh v1.0 적용

cat ch5/catalog-vs-v1-mesh.yaml
kubectl apply -f ch5/catalog-vs-v1-mesh.yaml -n istioinaction

VirtualService 확인
```
kubectl get vs -n istioinaction
```

반복 호출 테스트 진행

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done

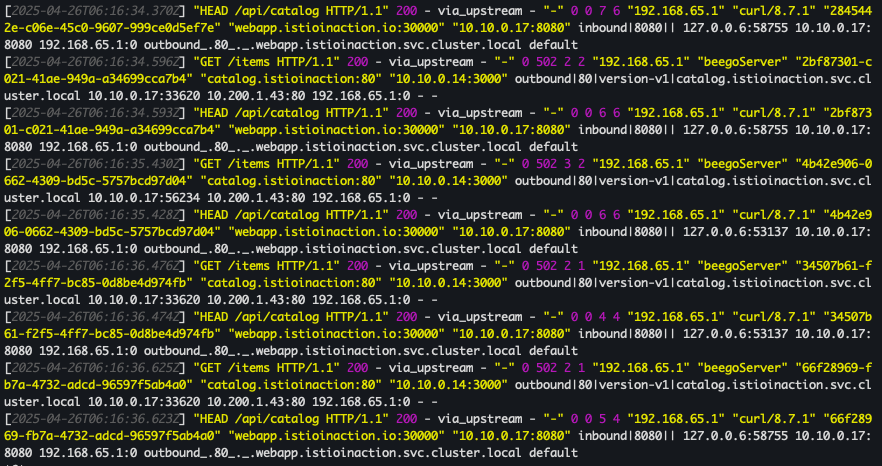

webapp 파드 로그 확인

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f

proxy-config 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction | egrep 'NAME|catalog'

webapp 에서 catalog 로 VirtualService 정보는 없었는데, 추가됨을 확인

상세 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json > webapp-routes.json
cat webapp-routes.json | jq

catalog cluster 설정 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local

catalog cluster v1.0 설정 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --subset version-v1 -o json

catalog endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | egrep 'ENDPOINT|catalog'

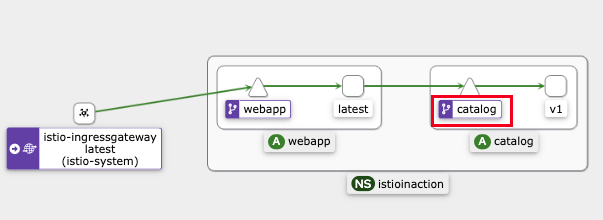

kiali 확인

VirtualService - service mesh v2.0 적용

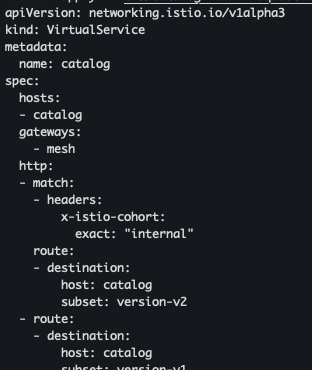

cat ch5/catalog-vs-v2-request-mesh.yaml
kubectl apply -f ch5/catalog-vs-v2-request-mesh.yaml -n istioinaction

반복 접속 테스트 진행

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done

Virtual Service 확인 - 1개 증가

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction | egrep 'NAME|catalog'

상세 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json > webapp-routes.json
cat webapp-routes.json | jq

kiali 확인

3. 트래픽 변환

istio로 가중치 기반의 트래픽 전환을 수행하는 방법에 대한 실습을 진행

1) 기본 테스트

webapp 배포

kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction # 이미 배포 상태

label 확인

kubectl get deploy,rs,pod -n istioinaction --show-labels

반복 테스트 진행

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done

모든 트래픽을 catalog service v1.0으로 재설정

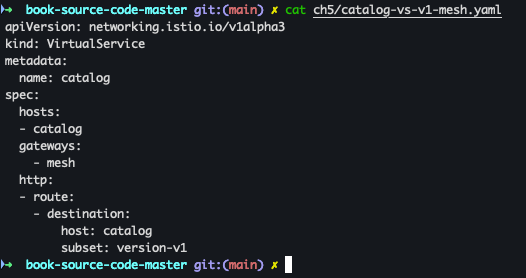

cat ch5/catalog-vs-v1-mesh.yaml
kubectl apply -f ch5/catalog-vs-v1-mesh.yaml -n istioinaction

호출 테스트

curl -s http://webapp.istioinaction.io:30000/api/catalog | jq

전체 트래픽의 10%만 catalog v2.0으로 라우팅 설정

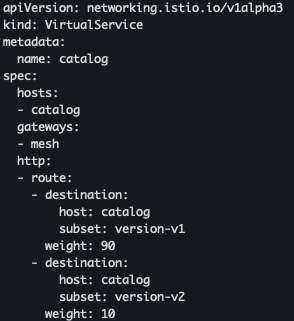

cat ch5/catalog-vs-v2-10-90-mesh.yaml
kubectl apply -f ch5/catalog-vs-v2-10-90-mesh.yaml -n istioinaction

VirtualService 적용
```
kubectl get vs -n istioinaction catalog
```

호출 테스트 - v2.0에 약 10.8% 라우팅 되는것을 확인

for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l

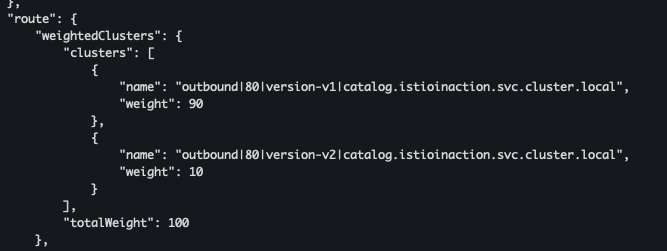

route 설정 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json

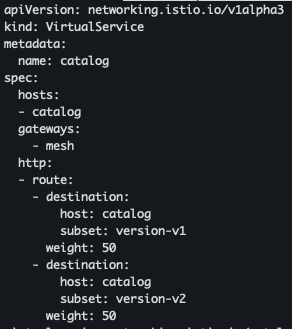

트래픽을 50:50 으로 라우팅 설정

cat ch5/catalog-vs-v2-50-50-mesh.yaml
kubectl apply -f ch5/catalog-vs-v2-50-50-mesh.yaml -n istioinaction

호출 테스트 - v2.0에 약 52% 라우팅 되는것을 확인

for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l

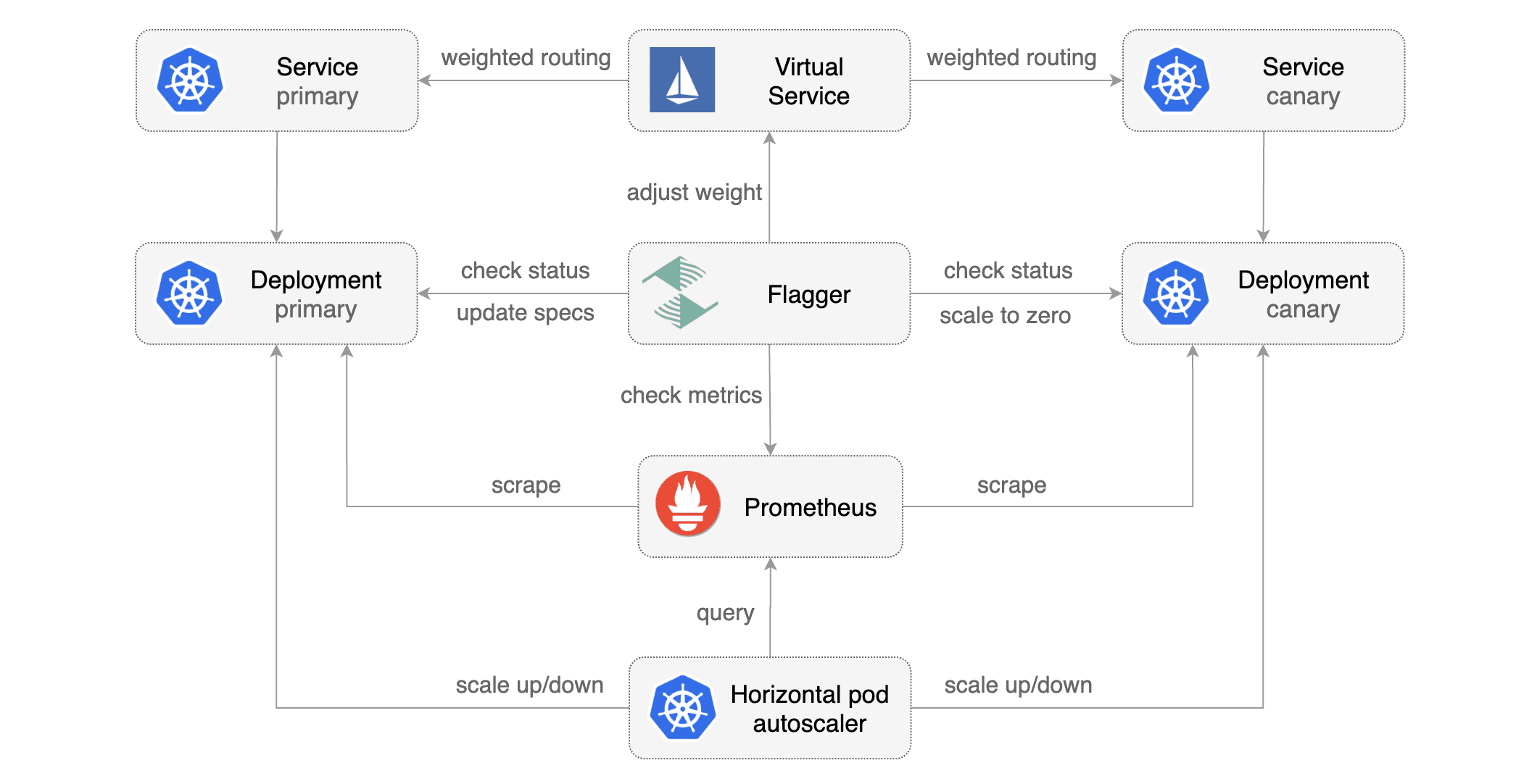

2) Kubernete용 Flagger 사용한 카나리아 릴리스

Flagger를 이용하면 릴리스를 어떻게 수행할지, 언제 더 많은 사용자에게 릴리스를 개방할지, 릴리스가 문제를 일으킬 경우 언제 롤백할지 등에 관련된 파라미터를 지정할 수 있다.

Flagger는 릴리스를 수행하는 데 필요한 작절한 설정을 모두 만든다.

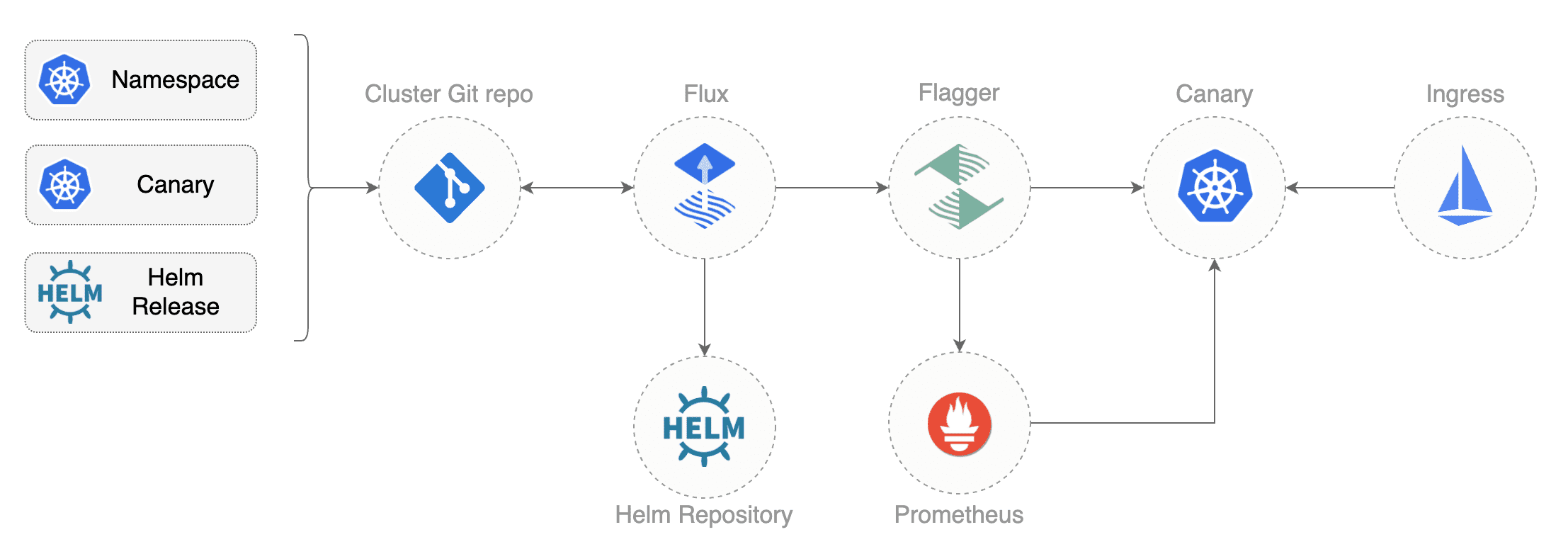

출처 : https://github.com/stefanprodan/gitops-istio

catalog-v2 와 트래픽 라우팅을 명시적으로 제어하는 VirtualService를 제거

kubectl delete virtualservice catalog -n istioinaction
kubectl delete deploy catalog-v2 -n istioinaction
kubectl delete service catalog -n istioinaction
kubectl delete destinationrule catalog -n istioinaction

남은 리소스 확인

kubectl get deploy,svc,ep -n istioinaction
kubectl get gw,vs -n istioinaction

Flagger CRD 설치

kubectl apply -f https://raw.githubusercontent.com/fluxcd/flagger/main/artifacts/flagger/crd.yaml
kubectl get crd | grep flagger

helm 설치

helm repo add flagger https://flagger.app
helm install flagger flagger/flagger \
  --namespace=istio-system \
  --set crd.create=false \
  --set meshProvider=istio \
  --set metricServer=http://prometheus:9090

디플로이먼트 flagger에 의해 배포된 파드 확인

kubectl get pod -n istio-system -l app.kubernetes.io/name=flagger

secrets 확인

kubectl get secret -n istio-system | grep flagger-token

secrets 상세 확인

kubectl view-secret -n istio-system flagger-token-65shq --all

Flagger Canary 리소스를 이용한 배포를 위한 yaml 파일 확인

cat ch5/flagger/catalog-release.yaml

apiVersion: flagger.app/v1beta1
kind: Canary
metadata:
  name: catalog-release
  namespace: istioinaction
spec:
  targetRef: #1
    apiVersion: apps/v1
    kind: Deployment
    name: catalog
  progressDeadlineSeconds: 60
  # Service / VirtualService Config
  service: #2
    name: catalog
    port: 80
    targetPort: 3000
    gateways:
    - mesh
    hosts:
    - catalog
  analysis: #3
    interval: 45s
    threshold: 5
    maxWeight: 50
    stepWeight: 10
    match:
    - sourceLabels:
        app: webapp
    metrics:
    - name: request-success-rate
      thresholdRange:
        min: 99
      interval: 1m
    - name: request-duration
      thresholdRange:
        max: 500
      interval: 30s

spec.targetRef : Canary 대상-: Deployment → catalog
service : k8s service, Gateway 설정
analysis
- interval : 45초 간격으로 실행
- threshold : 5번 배포 실패시 롤백 작업
- maxWeight : Canary로 보낼 수 있는 최대 트래픽 비율은 50%
- stepWeight : 트래픽을 한 번 분석할 때마다 10%씩 Canary로 증가
- match : sourceLabels가 app=webapp인 트래픽만 고려
- metrics : Canary 배포시 모니터링 할 내용
  이름 내용
  request-success-rate 성공률이 99% 미만이면 Canary 롤백
  request-duration 응답 시간이 500ms 이상이면 Canary 롤백

이름	내용
request-success-rate	성공률이 99% 미만이면 Canary 롤백
request-duration	응답 시간이 500ms 이상이면 Canary 롤백

반복 호출 테스트

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done

catalog flagger 배포

kubectl apply -f ch5/flagger/catalog-release.yaml -n istioinaction

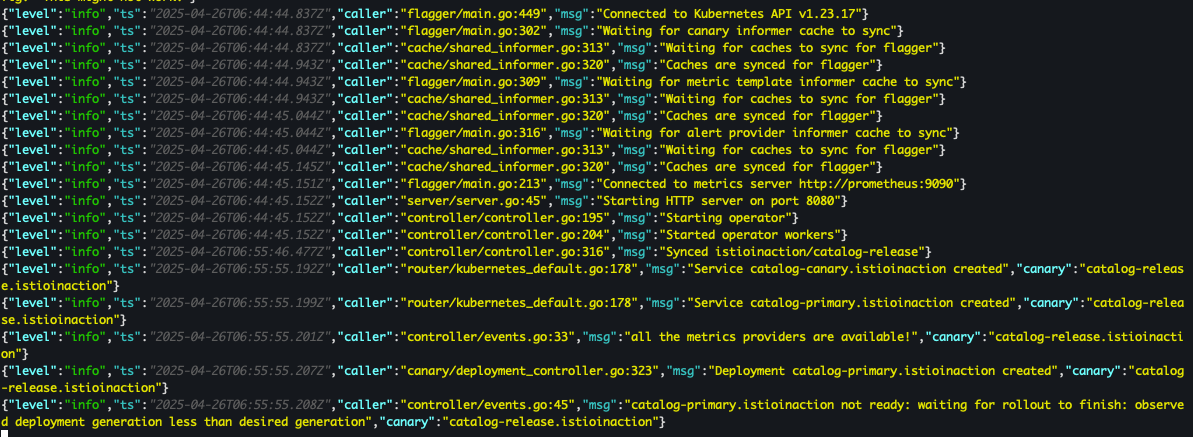

catalog flagger 배포 로그 확인

kubectl logs -f deploy/flagger -n istio-system

배포 확인

kubectl get canary -n istioinaction -owide

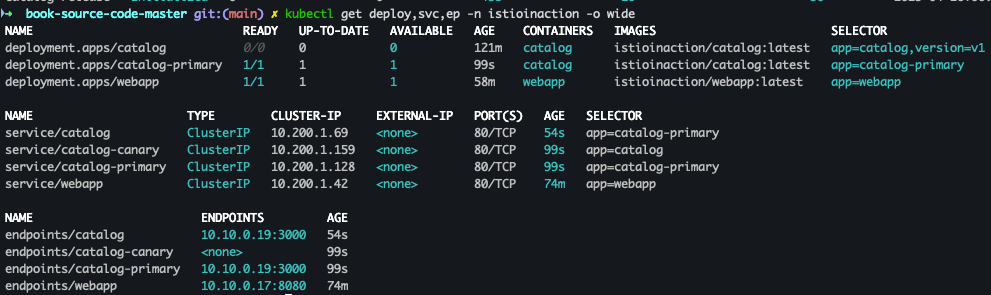

flagger Initialized 동작 확인

kubectl get deploy,svc,ep -n istioinaction -o wide

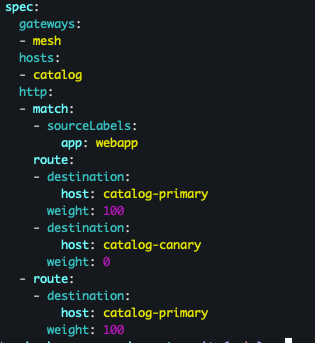

VS catalog 상세 확인

kubectl get vs -n istioinaction catalog -o yaml

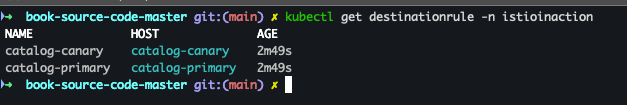

destinationrule 확인

kubectl get destinationrule -n istioinaction

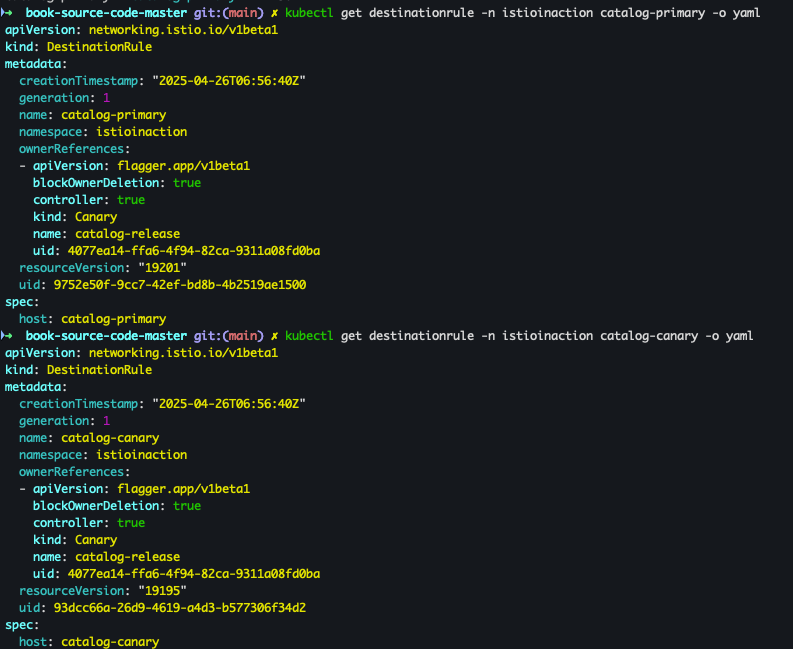

destinationrule 상세 확인

kubectl get destinationrule -n istioinaction catalog-primary -o yaml
kubectl get destinationrule -n istioinaction catalog-canary -o yaml

route 확인

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80

endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog

kiali 확인 - catalog-primary 서비스로만 100% 전달

이제 catalog v2 를 도입하고 Flagger가 어떻게 릴리스에서 이를 자동화하는지, 어떻게 메트릭에 기반해 의사결정을 내리는지 살펴보자.

https://docs.flagger.app/tutorials/istio-progressive-delivery

정상 메트릭 수집을 위한 부하 테스트 실행

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done

flagger 로그 확인

kubectl logs -f deploy/flagger -n istio-system

flagger 상태확인
```
kubectl get canary -n istioinaction -w
```

imageUrl 출력 (v2)을 포함하는 catalog deployment v2 배포

cat ch5/flagger/catalog-deployment-v2.yaml
kubectl apply -f ch5/flagger/catalog-deployment-v2.yaml -n istioinaction

배포 확인

kubectl get vs -n istioinaction catalog -o yaml -w

Canary 0% 배포

Canary 30% 배포

Canary 50% 배포 후 완료

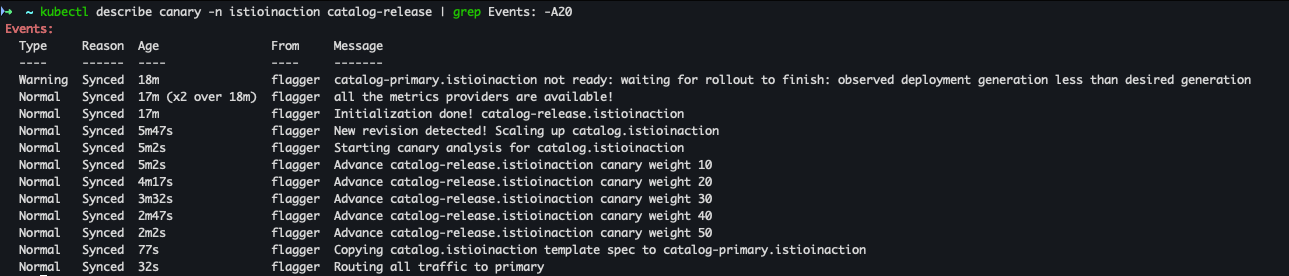

canary CRD 이벤트 확인

kubectl describe canary -n istioinaction catalog-release | grep Events: -A20

kiali 확인

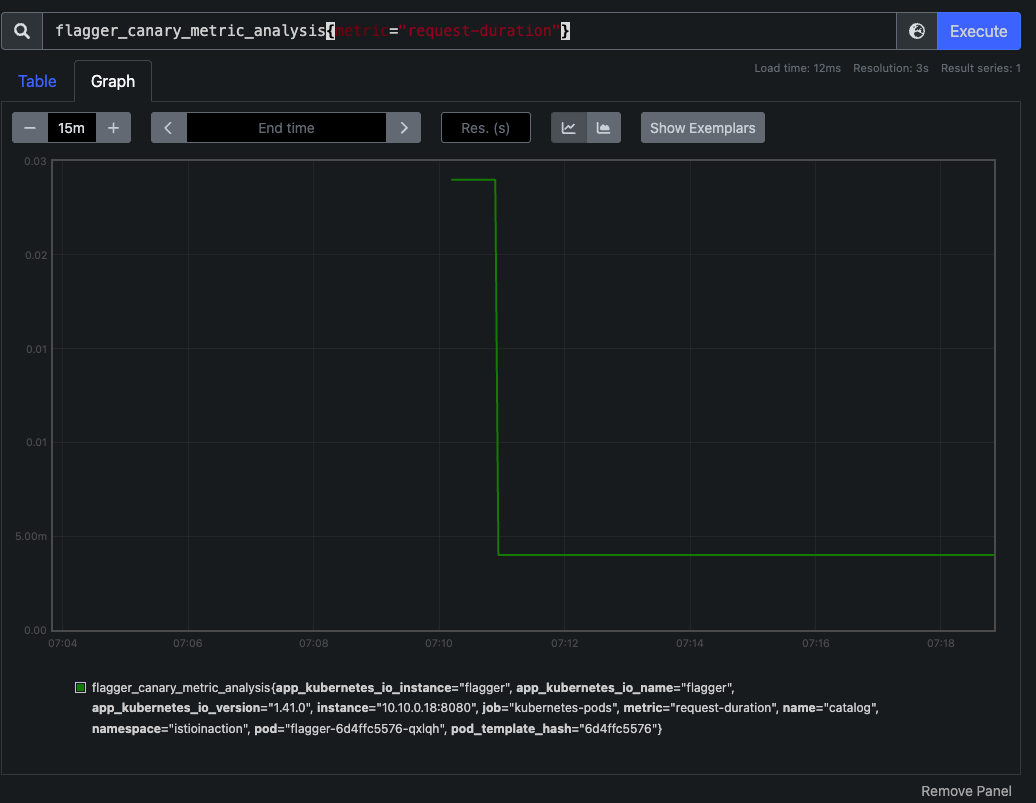

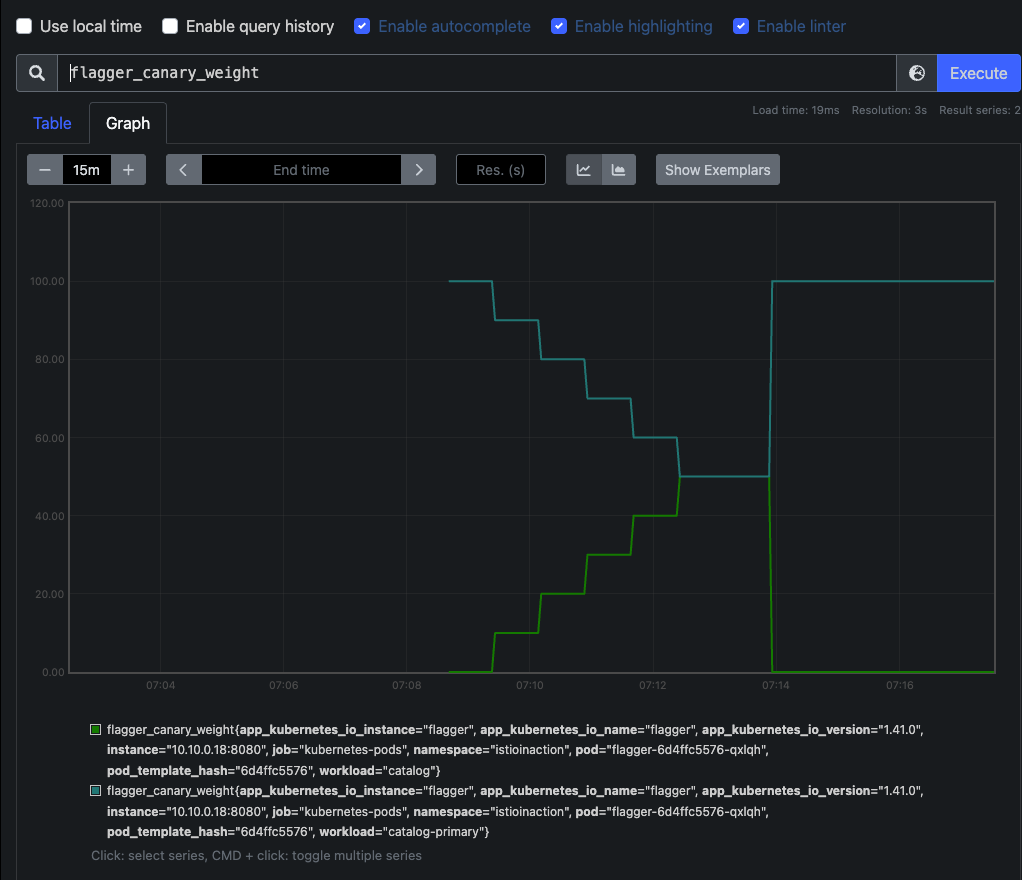

promtheus 확인
- flagger_canary_weight
- flagger_canary_metric_analysis{metric="request-duration"}
- flagger_canary_metric_analysis{metric="request-success-rate"}

최종 접속 확인

for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l

3) 실습 리소스 정리

# Canary 삭제 : Flagger가 만든 service (catalog, catalog-canary, catalog-primary), destinationrule (catalog-canary, catalog-primary), deployment (catalog-primary) 를 제거함
kubectl delete canary catalog-release -n istioinaction

# catalog 삭제
kubectl delete deploy catalog -n istioinaction

# Flagger 삭제
helm uninstall flagger -n istio-system

4. 트래픽 미러링

1) 트래픽 미러링이란?

서비스를 운영하다 보면 새 버전을 배포할 때 항상 따라오는 고민이 있습니다.

"새 버전이 실제 트래픽에서 문제를 일으키지는 않을까?"

이를 위해 우리는 보통 요청 수준 라우팅(request-level routing)이나 트래픽 전환(traffic shifting) 같은 기술을 사용해 왔습니다.

예를 들어 일부 요청만 새 버전으로 보내거나, 트래픽 비율을 조절하면서 점진적으로 전환하는 방식이죠.

하지만 이 방식들 모두 실제 사용자 트래픽을 직접 건드린다는 점에서 완벽하진 않습니다.

아무리 신중하게 제어하더라도 예상치 못한 문제가 발생할 수 있고, 그 여파는 바로 사용자에게 전해질 수 있습니다.

그래서 등장한 또 다른 접근 방식이 있습니다.

바로 운영 트래픽을 복사(Mirroring) 해서 요청 경로 외부의 새로운 디플로이먼트로 보내는 것입니다.

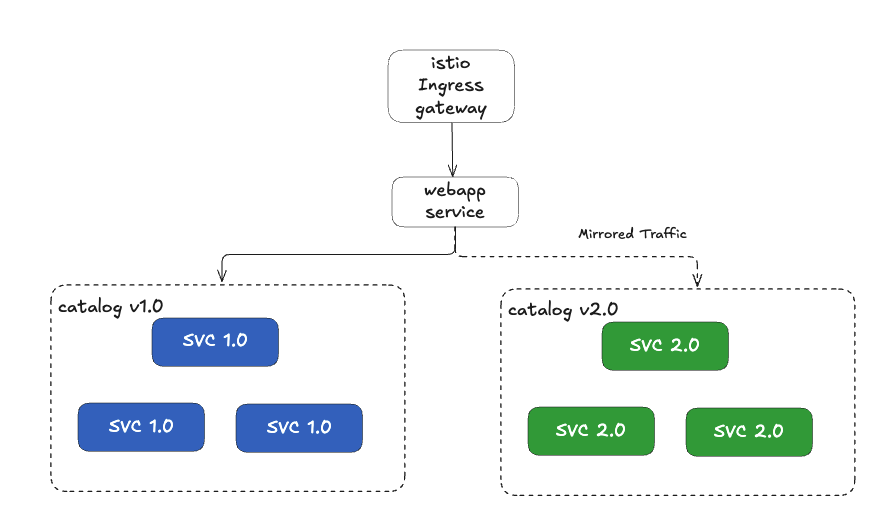

위 그림처럼 실제 고객 요청은 여전히 기존 catalog 서비스로 정상 처리되고, 동시에 이 요청이 복제되어 테스트용 catalog-v2.0 서비스에도 전달됩니다.

즉, 진짜 트래픽으로 새 버전을 실험해보지만, 사용자 경험에는 전혀 영향을 주지 않는 것입니다.

[장점]

실제 트래픽 기반으로 테스트할 수 있어 QA 환경보다 훨씬 정확한 피드백을 얻을 수 있다.
실제 사용자에게 영향이 없기 때문에 실패하더라도 서비스 장애로 이어지지 않는다.
사전 검증을 통해 안정성을 확보한 후에만 본격적으로 트래픽을 전환할 수 있다.

2) 실습 환경 초기화

catalog 디플로이먼트를 초기 상태로 돌리고, catalog-v2 를 별도의 디플로이먼트로 배포

kubectl apply -f services/catalog/kubernetes/catalog-svc.yaml -n istioinaction
kubectl apply -f services/catalog/kubernetes/catalog-deployment.yaml -n istioinaction
kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction
kubectl apply -f ch5/catalog-dest-rule.yaml -n istioinaction
kubectl apply -f ch5/catalog-vs-v1-mesh.yaml -n istioinaction

배포 확인

kubectl get deploy,svc,ep,gw,vs -n istioinaction -o wide

반복 접속 테스트

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l

3) 트래픽 미러링

미러링 수행이 필요한 Virtual Service 확인

cat ch5/catalog-vs-v2-mirror.yaml

# ch5/catalog-vs-v2-mirror.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: catalog
spec:
  hosts:
  - catalog
  gateways:
    - mesh
  http:
  - route:
    - destination:
        host: catalog
        subset: version-v1
      weight: 100
    mirror:
      host: catalog
      subset: version-v2

기본 종착지 : version-v1
미러링 : version-v2
미러링된 요청은 실제 요청에는 영향을 줄수 없음 (미러링을 수행하는 이스티오 프록시가 미러링된 클러스터에서 오는 응답을 모두무시)

반복 접속

while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done

catalog istio-proxy 로그 활성화

cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
  name: catalog
  namespace: istioinaction
spec:
  accessLogging:
  - disabled: false
    providers:
    - name: envoy
  selector:
    matchLabels:
      app: catalog
EOF

배포 확인

kubectl get telemetries -n istioinaction

istio-proxy 로그 확인

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -l version=v2 -c istio-proxy -f

미러링 설정

kubectl apply -f ch5/catalog-vs-v2-mirror.yaml -n istioinaction

v1.0 으로만 호출 확인

for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l

v1.0 로그 확인

kubectl logs -n istioinaction -l app=catalog -l version=v1 -c catalog -f

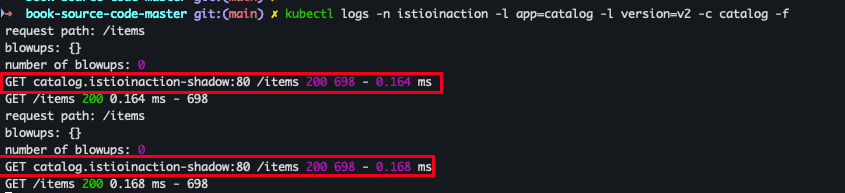

v2.0 로그확인

kubectl logs -n istioinaction -l app=catalog -l version=v2 -c catalog -f

kiali 확인

5. Istio의 서비스 검색을 사용하여 클러스터 외부 서비스로 라우팅

1) 설명

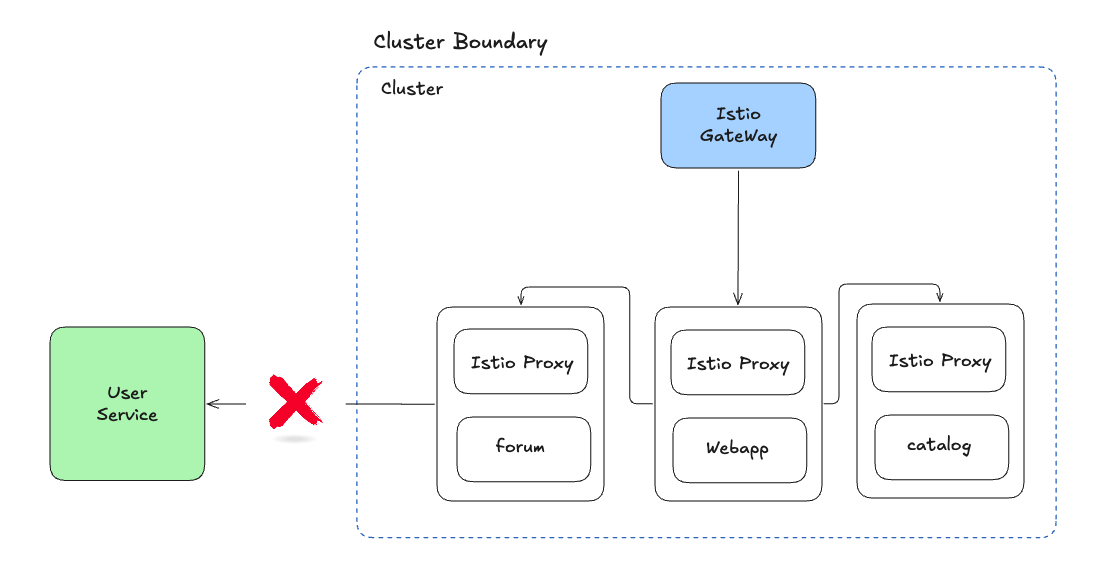

Istio는 기본적으로 애플리케이션이 메시 외부(예: 외부 웹사이트나 서비스)로 트래픽을 보낼 수 있도록 허용합니다.

모든 트래픽은 사이드카 프록시를 거치기 때문에, 어느 정도 라우팅 제어는 가능하지만 기본 설정은 '허용'입니다.

[왜 외부 트래픽을 막아야 할까?]

만약 메시 내 서비스나 애플리케이션이 손상된다면?

악의적인 공격자가 외부 서버와 통신하며 추가적인 침해를 시도할 수 있습니다.

이를 막기 위해 "어떤 트래픽도 메시를 떠날 수 없게" 차단하는 정책이 필요합니다.

이것은 일종의 심층 방어(Defense in Depth) 전략입니다.

외부 통신을 차단함으로써 손상된 서비스가 공격자에게 "집으로 연락"하는 것을 원천적으로 막을 수 있습니다.

[주의점]

주의할 점은, 사이드카 프록시를 우회하는 방법도 존재한다는 것입니다.

따라서 추가적으로 3계층, 4계층 네트워크 수준 보호를 병행해야 합니다.

(예: VPC 보안 그룹, 네트워크 ACL, 방화벽 등으로 IP·포트 레벨 차단)

[요약]

Istio는 기본적으로 외부 트래픽을 허용한다.
보안을 강화하려면 외부 트래픽을 차단해 심층 방어를 구축해야 한다.
사이드카 우회 가능성도 있으므로, 네트워크 레벨 추가 보호가 필요하다.

2) istio 설정을 통한 간단한 보호계층 추가

현재 istiooperators meshConfig 설정 확인

kubectl get istiooperators -n istio-system -o json

webapp 파드에서 외부 다운로드

kubectl exec -it deploy/webapp -n istioinaction -c webapp -- wget https://raw.githubusercontent.com/gasida/KANS/refs/heads/main/msa/sock-shop-demo.yaml

webapp 로그 확인

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f

myk8s-control-plane 접근

docker exec -it myk8s-control-plane bash

outbound 설정 변경 : ALLOW_ANY → REGISTRY_ONLY 변경

istioctl install --set profile=default --set meshConfig.outboundTrafficPolicy.mode=REGISTRY_ONLY

컨테이너 빠져 나오기
```
exit
```

배포 확인

docker exec -it myk8s-control-plane istioctl proxy-status

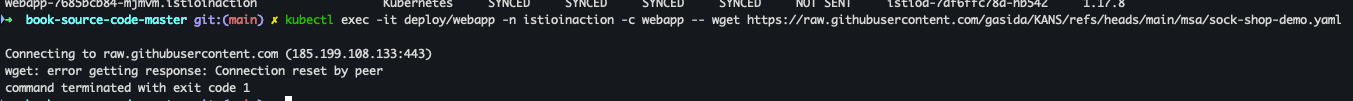

webapp 파드에서 외부 다운로드 실행 - 에러 발생

kubectl exec -it deploy/webapp -n istioinaction -c webapp -- wget https://raw.githubusercontent.com/gasida/KANS/refs/heads/main/msa/sock-shop-demo.yamlkubectl exec -it deploy/webapp -n istioinaction -c webapp -- wget https://raw.githubusercontent.com/gasida/KANS/refs/heads/main/msa/sock-shop-demo.yaml

webapp 로그 확인 - BlackHoleCluster 차단

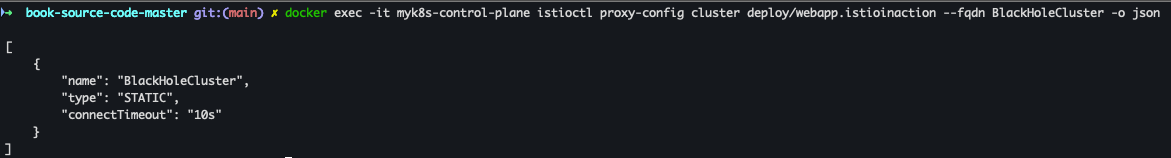

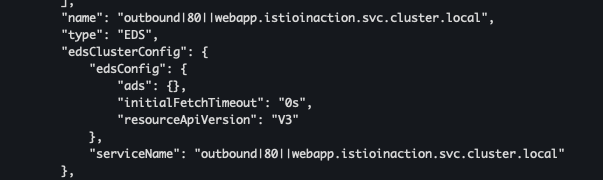

proxy-config : webapp 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn BlackHoleCluster -o json

현재 istiooperators meshConfig 설정 확인

kubectl get istiooperators -n istio-system -o json

3) ServiceEntry 설명

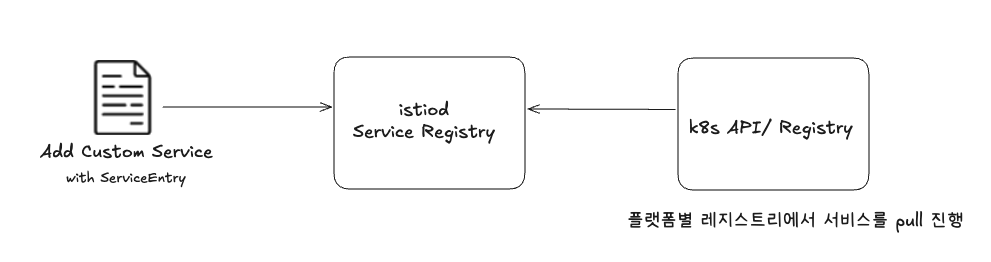

[Istio 내부 서비스 저장소]

Istio는 메쉬 내부에서 사용할 수 있도록 자체 서비스 저장소(internal service registry) 를 운영합니다.

이 저장소는 메쉬 내부 서비스들이 서로를 찾기 위한 공식 서비스 디스커버리 역할을 합니다.

기본적으로 Istio는 컨트롤 플레인이 설치된 플랫폼(예: Kubernetes)을 참고해서 이 저장소를 자동으로 구축합니다.
Kubernetes에서는 Service 객체를 읽어와서 서비스 카탈로그를 생성하죠.

⇒ istiod는 k8s API(Service 리소스)를 통해 서비스/엔드포인트 정보를 동적으로 발견하고 저장합니다.

하지만 이 기본 저장소에는 외부 서비스 정보가 없습니다.

외부 서비스를 인식시키려면 별도로 등록해주어야 합니다.
이때 사용하는 것이 바로 ServiceEntry 입니다.

[외부 서비스 연결 예시: JSONPlaceholder]

가상의 온라인 포럼 서비스를 운영한다고 가정해봅시다.

외부의 jsonplaceholder.typicode.com API를 사용해서 사용자 피드백을 받고 싶다고 할 때, Istio에 이 외부 API를 등록해야 합니다.

JSONPlaceholder는 테스트용 가짜 데이터 API를 무료로 제공하는 서비스입니다.

다음과 같은 리소스를 제공합니다:

리소스	설명	예시 요청
`/posts`	게시글 목록	`GET /posts`
`/comments`	댓글 목록	`GET /comments`
`/albums`	앨범 목록	`GET /albums`
`/photos`	사진 정보	`GET /photos`
`/todos`	할 일 목록	`GET /todos`
`/users`	사용자 정보	`GET /users`

[ServiceEntry 리소스 등록 방법]

Istio에 외부 서비스를 등록하려면 다음과 같은 ServiceEntry를 생성합니다.


# cat ch5/forum-serviceentry.yaml
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: jsonplaceholder
spec:
  hosts:
  - jsonplaceholder.typicode.com
  ports:
  - number: 80
    name: http
    protocol: HTTP
  resolution: DNS
  location: MESH_EXTERNAL

[주요 설정]

hosts: 연결할 외부 서비스 도메인 (여기서는 jsonplaceholder.typicode.com)
ports: 통신할 포트와 프로토콜 (HTTP/80)
resolution: DNS: 도메인 이름 기반으로 주소를 찾겠다는 의미
location: MESH_EXTERNAL: 외부에 위치한 서비스임을 명시

이렇게 하면 메쉬 내부 서비스가 이 외부 API를 향해 트래픽을 보낼 수 있게 됩니다.

4) ServiceEntry 실습

forum 설치

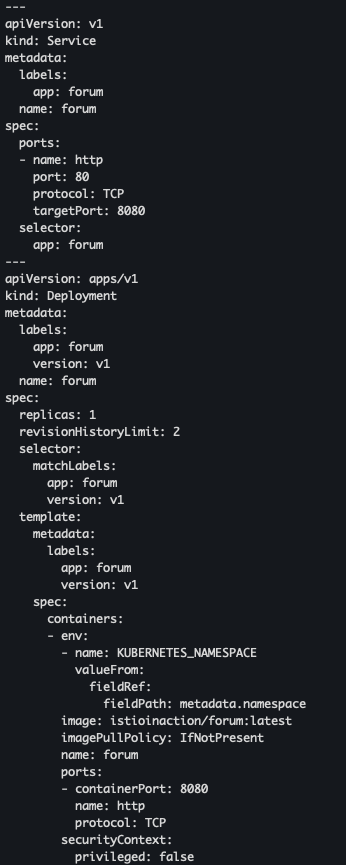

cat services/forum/kubernetes/forum-all.yaml
kubectl apply -f services/forum/kubernetes/forum-all.yaml -n istioinaction

배포 확인

kubectl get deploy,svc -n istioinaction -l app=webapp
docker exec -it myk8s-control-plane istioctl proxy-status

webapp 웹 접속

open http://webapp.istioinaction.io:30000/

webapp 반복 접속

for i in {1..100}; do curl http://webapp.istioinaction.io:30000/ ; done

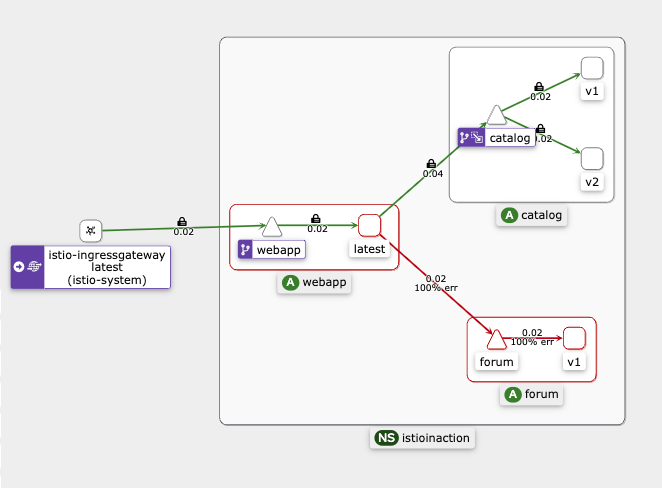

kiali 확인

메시 안에서 새로운 포럼 서비스 호출

curl -s http://webapp.istioinaction.io:30000/api/users

ServiceEntry 생성

cat ch5/forum-serviceentry.yaml
kubectl apply -f ch5/forum-serviceentry.yaml -n istioinaction

배포 확인

docker exec -it myk8s-control-plane istioctl proxy-config all deploy/forum.istioinaction -o short > forum-2.json
cat forum-2.json | grep jsonplaceholder.typicode.com

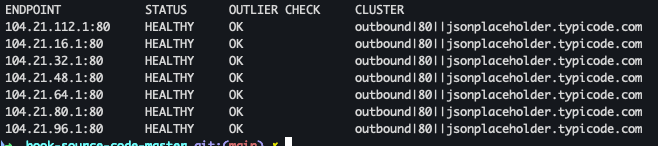

도메인 질의 응답 IP로 확인된 endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/forum.istioinaction --cluster 'outbound|80||jsonplaceholder.typicode.com'

메시 안에서 새로운 forum 서비스 호출

curl -s http://webapp.istioinaction.io:30000/api/users

반복 접속

while true; do curl -s http://webapp.istioinaction.io:30000/ ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done

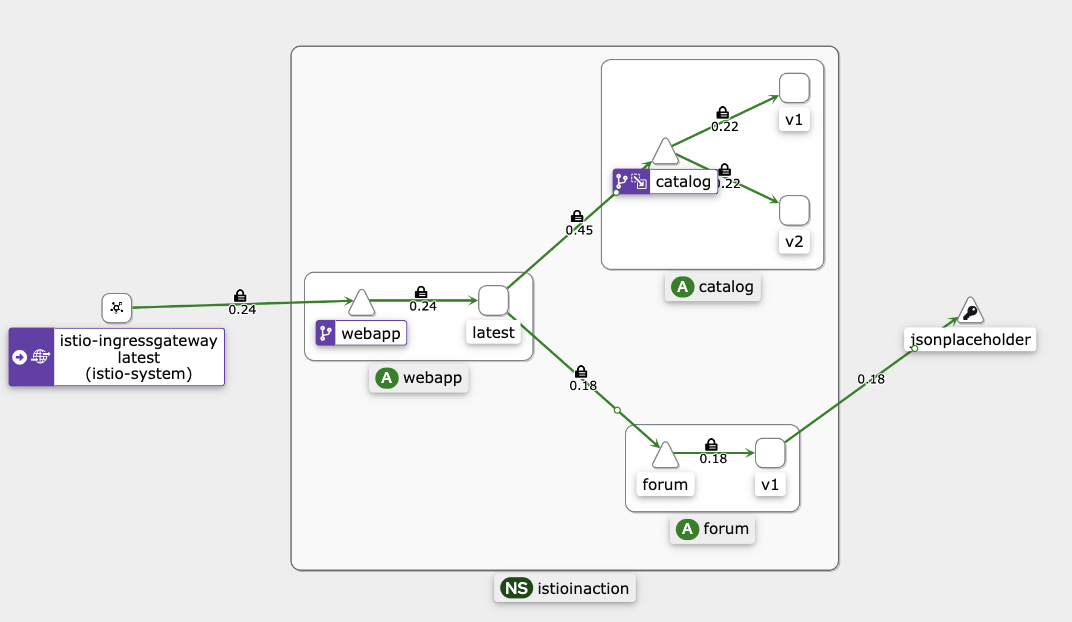

webapp 접속 - forum이 추가 된것을 확인
```
open http://webapp.istioinaction.io:30000/
```

5) 실습 후 리소스 삭제

kind delete cluster --name myk8s

6장 Resilience

1. 애플리케이션에 복원력 구축

1) 복원력 패턴의 필요성

마이크로서비스를 구축할 때 가장 최우선으로 고려해야 할 것은 복원력(Resilience) 입니다.

"장애가 발생하지 않도록 구축하면 된다"는 말은 현실을 무시한 이야기입니다.

실제로는 언제든 장애가 발생할 수 있고, 단일 장애가 전체 시스템의 중단으로 이어질 위험이 존재합니다.

[복잡한 분산 시스템, 그리고 장애의 위험]

마이크로서비스는 네트워크를 통해 서로 통신하는 수많은 작은 서비스들로 구성됩니다.

이 과정에서 장애 지점(Failure Point) 은 오히려 더 많이 생길 수 있습니다.

특히 다음과 같은 문제가 발생할 수 있습니다:

한 서비스가 다른 서비스 호출 시 네트워크 지연(latency) 발생
특정 엔드포인트가 불안정하게 응답
오류 발생 시 잘못된 재시도로 부하 증폭
한 서비스 장애가 다른 서비스로 연쇄 전파(cascading failure)

이러한 장애들은 시간이 지나면서 전체 시스템의 안정성에 큰 위협이 됩니다.

[서비스 소유자가 준비해야 할 것]

서비스 소유자(Service Owner) 는 이를 대비해,

애플리케이션과 서비스 전반에 걸쳐 복원력 패턴을 일관성 있게 채택해야 합니다.

대표적인 복원력 패턴은 다음과 같습니다:

Retry (재시도): 일시적 오류 발생 시 요청을 다시 보내 복구를 시도
Timeout (타임아웃): 응답이 지연될 경우 요청을 자동으로 취소
Circuit Breaker (서킷 브레이커): 장애가 반복될 경우 호출 자체를 중단해 시스템 보호
Fallback (대체 경로 전환): 문제가 있는 서비스 대신 다른 경로로 트래픽 라우팅

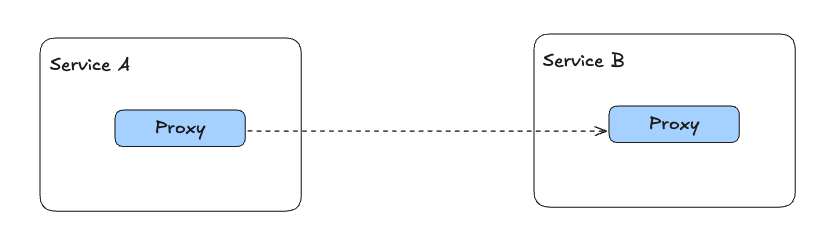

[예시: 서비스 A → 서비스 B 호출 시]

서비스 B의 특정 엔드포인트가 지연된다면, 서비스 A는 다른 엔드포인트, 다른 가용 영역(Availability Zone), 심지어 다른 리전으로 트래픽을 전환할 수 있어야 합니다.
서비스 B에서 오류가 발생하면, 서비스 A는 재시도를 시도하거나, 일정 시간이 지나면 요청을 중단하고 물러나야 합니다.
만약 무한 재시도를 하거나 계속 부하를 주면, 서비스 B는 과부하되어 더 큰 장애를 초래할 수 있습니다.

[장애를 예상하고 설계하라]

복원력 있는 시스템을 만든다는 것은 장애를 '없애는' 것이 아니라 '예상하고 대응하는' 것을 의미합니다.

요청 실패를 감지하고 자동으로 복구를 시도하거나
상황에 맞게 대체 경로를 선택하거나
필요한 경우 호출을 중단하고 시스템을 보호하는 설계를 해야 합니다.

2) 기존 인프라의 한계 - 언어 마다 구현 상이, 운영 부담

마이크로서비스 아키텍처에서 복원력(Resilience)을 확보하는 방법은 오랫동안 개발자들의 주요 고민거리였습니다.

서비스 메시 기술이 등장하기 전까지는, 복원력 패턴(재시도, 타임아웃, 서킷 브레이커 등)을 직접 애플리케이션 코드에 작성해야 했습니다.

하지만 이 방식에는 여러 한계가 있었습니다.

[오픈소스 프레임워크의 등장]

개발자들의 부담을 줄이기 위해, 몇몇 오픈소스 프레임워크가 등장했습니다.

Twitter Finagle

2011년 트위터는 자사의 복원력 프레임워크 Finagle을 오픈소스화했습니다.
Finagle 소개 블로그
스칼라/자바 기반 애플리케이션용으로 개발되었으며, 타임아웃, 재시도, 서킷 브레이킹과 같은 다양한 RPC 복원력 패턴을 제공합니다.

Netflix OSS: Hystrix와 Ribbon

넷플릭스도 자체 복원력 컴포넌트를 오픈소스화했습니다.
Hystrix : 서킷 브레이커 기능 제공 (Hystrix 소개)
Ribbon : 클라이언트 측 로드밸런싱 기능 제공 (Ribbon 소개)
자바 커뮤니티에서 매우 인기가 높았으며, 이후 Spring Cloud Netflix 프로젝트에 통합되어 스프링 개발자들이 쉽게 활용할 수 있게 되었습니다. (Spring Cloud Netflix)

[문제점: 언어와 프레임워크 종속성]

하지만 이런 오픈소스 복원력 라이브러리들은 몇 가지 중요한 문제를 가지고 있었습니다.

대부분 JVM(Java 기반) 언어에 최적화되어 있음
Node.js, Go, Python과 같은 다른 언어 사용자들은
- 유사한 기능을 가진 별도 라이브러리를 찾아야 하거나
- 아예 직접 복원력 코드를 구현해야 했음
이로 인해 시스템 내 언어/프레임워크별 복원력 구현이 일관되지 않게 됨

[운영 부담 증가]

또한, 복원력 코드가 애플리케이션 내부에 깊이 침투하는 문제가 있었습니다.

네트워킹 관련 코드가 비즈니스 로직 사이사이에 흩어지게 됨
결과적으로 코드 가독성과 유지보수성이 저하
여러 언어와 프레임워크를 사용하는 대규모 마이크로서비스 환경에서는
- 모든 조합을 동일하게 패치하고
- 복원력 기능을 일관성 있게 유지하는 것이 큰 부담이 됨

3) 이스티오 서비스 프록시가 복원력 기능 제공

이스티오 서비스 프록시는 애플리케이션 옆에 위치하며 애클리케이션에 모든 I/O 트래픽을 처리합니다.

또한 애플리케이션 수준 요청과 메시지(HTTP 요청 등)를 이해하므로 프록시 안에서 복원력 기능을 구현할 수 있습니다.

이스티오의 서비스 프록시는 기본적으로 다음과 같은 복원력 패턴을 구현합니다.

클라이언트 측 로드 밸런싱 Client-side load balancing

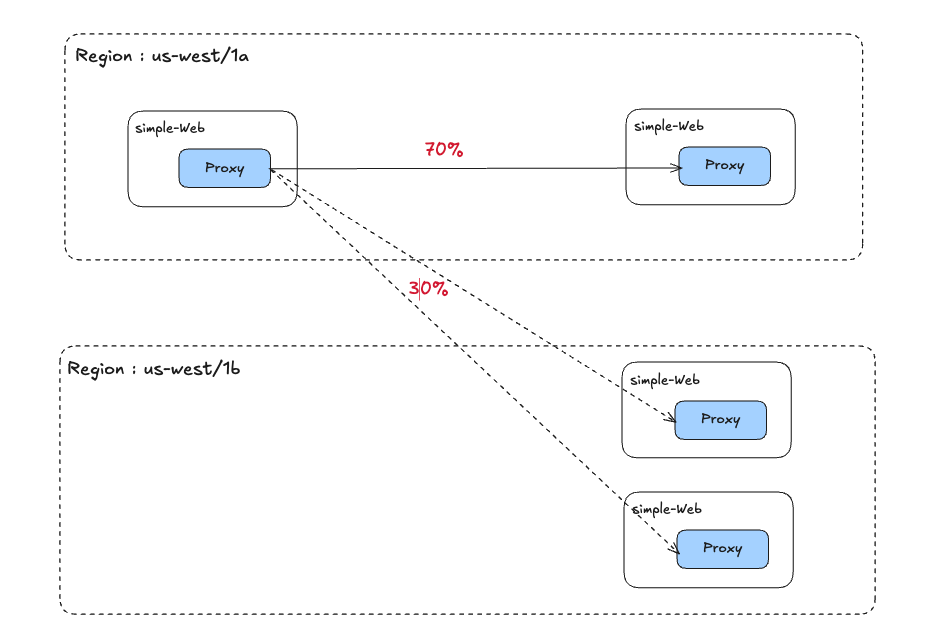

지역 인식 로드 밸런싱 Locality-aware load balancing
타임아웃 및 재시도 Timeouts and retries
서킷 브레이킹 Circuit breaking

4) 복원력 패턴을 분산 구현

마이크로서비스 환경에서는 복원력을 고려할 때 어디에서 이를 처리할지에 대한 선택이 매우 중요합니다.

이스티오(Istio)를 사용하면, 애플리케이션 인스턴스 옆에 배치된 데이터 플레인 프록시가 복원력 패턴을 처리합니다.

따라서 별도의 중앙집중식 게이트웨이 없이도 복원력 있는 통신을 구현할 수 있습니다.

[과거의 방식: 중앙집중식 장치]

예전에는 복잡한 네트워크 문제를 해결하기 위해

하드웨어 로드 밸런서, 메시징 시스템, 엔터프라이즈 서비스 버스(ESB), API 게이트웨이 같은

중앙 집중식 미들웨어를 사용했습니다.

하지만 문제는 다음과 같았습니다:

고가의 장비 의존
변경 및 확장 어려움
정적인 환경에 최적화되어 있음
클라우드와 같은 동적이고 탄력적인 인프라에 부적합

이런 이유로, 고도로 분산된 방식으로 복원력을 구현하는 것이 필수적이 되었습니다.

[이스티오가 제공하는 접근법]

이스티오는 복원력 패턴을 서비스 코드와 분리하고, 애플리케이션 인스턴스 옆(sidecar 프록시) 에 배치하여

언어와 프레임워크에 상관없이 일관되게 관리할 수 있게 해줍니다.

이는 과거의 중앙집중식 모델과 명확히 대비되는, 현대적인 분산 클라우드 아키텍처에 최적화된 방법입니다.

2. Client-side load balancing

1) 설명

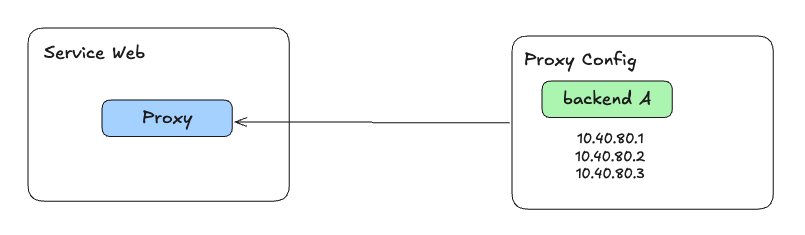

이스티오는 서비스 및 엔드포인트 디스커버리를 사용하여 위와 같이 서비스 간 통신의 클라이언트 측 프록시에 올바른 최신 정보를 제공합니다.

서비스 운영자와 개발자는 DestinationRule 리소스를 이용하여 클라이언트가 어떤 로드 벨런싱 알고리즘을 사용할지 설정할수 있다.

라운드 로빈(기본값)
랜덤
가중치를 적용한 최소 요청

2) DestinationRule 실습

실습 전 초기화

kubectl delete gw,vs,deploy,svc,destinationrule --all -n istioinaction

예제서비스 2개 배포

cat ch6/simple-backend.yaml
kubectl apply -f ch6/simple-backend.yaml -n istioinaction
kubectl apply -f ch6/simple-web.yaml -n istioinaction

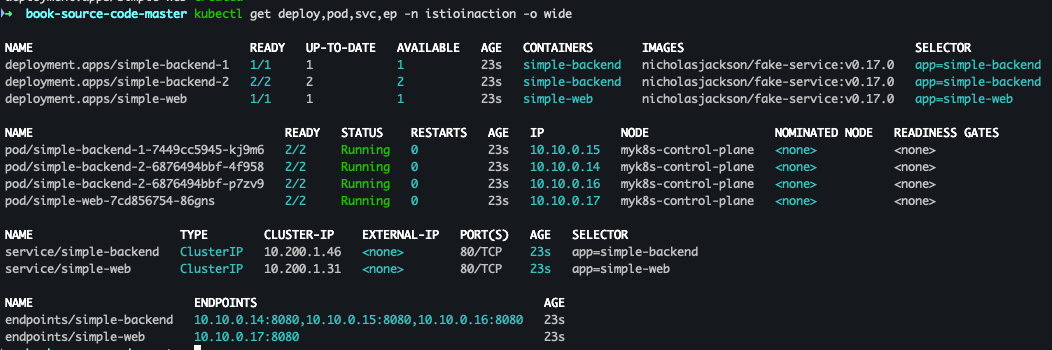

배포 확인

kubectl get deploy,pod,svc,ep -n istioinaction -o wide

Gateway, VirtualService 배포

cat ch6/simple-web-gateway.yaml
kubectl apply -f ch6/simple-web-gateway.yaml -n istioinaction

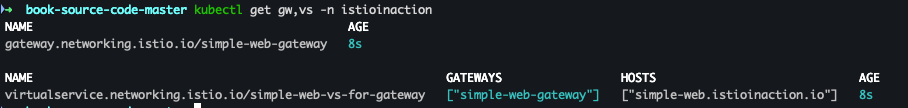

배포 확인
```
kubectl get gw,vs -n istioinaction
```

도메인 질의를 위한 hosts 설정

echo "127.0.0.1       simple-web.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3

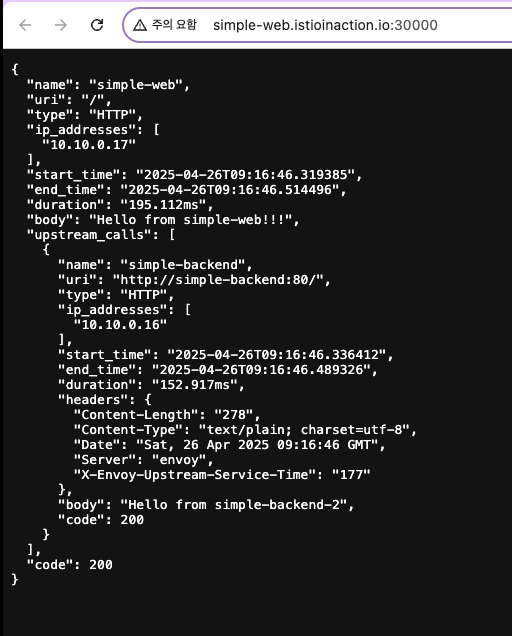

호출 테스트

curl -s http://simple-web.istioinaction.io:30000
open http://simple-web.istioinaction.io:30000

반복 접속 실행

while true; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done

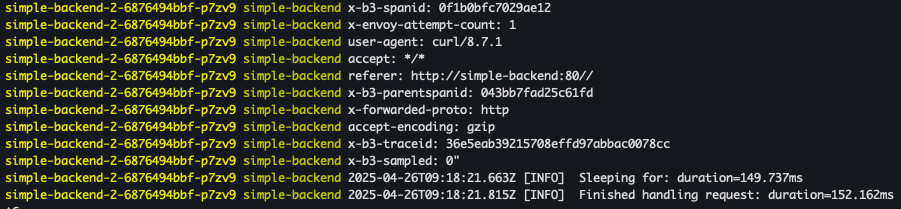

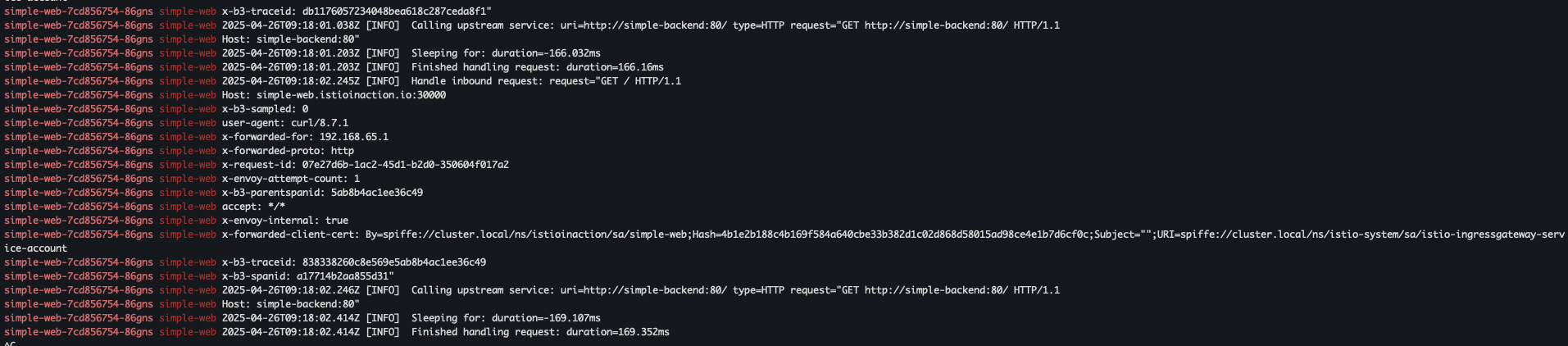

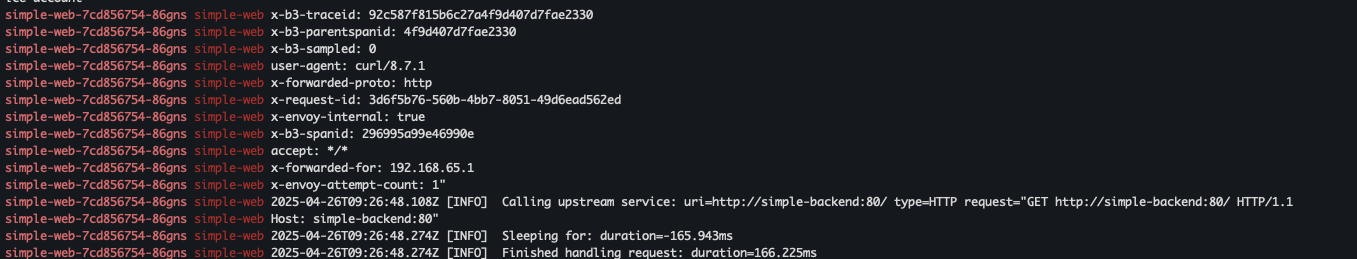

로그 확인

kubectl stern -l app=simple-web -n istioinaction -c simple-web
kubectl stern -l app=simple-backend -n istioinaction -c simple-backend

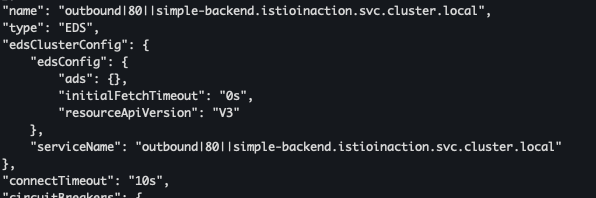

simple-web route 설정 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local

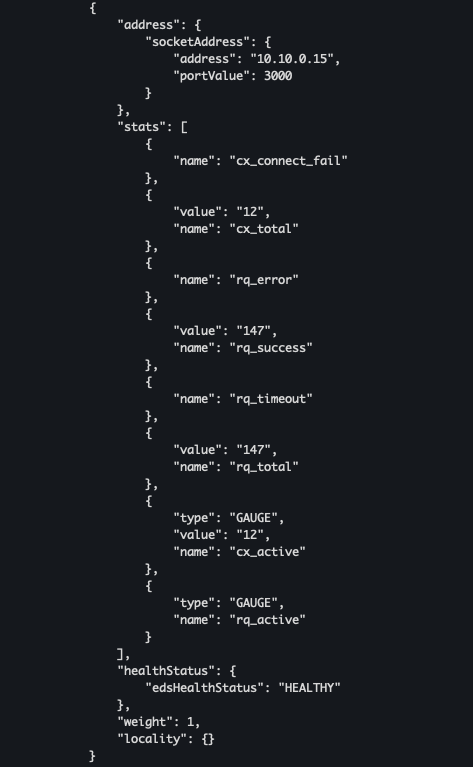

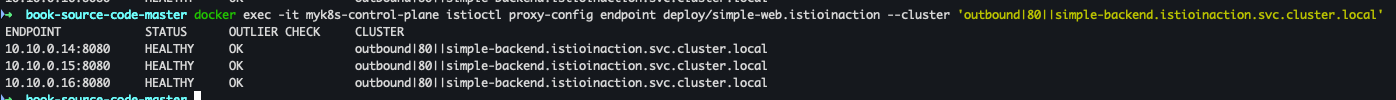

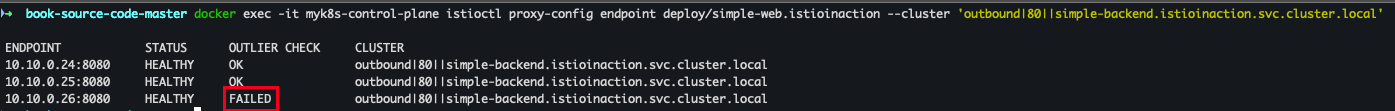

endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'

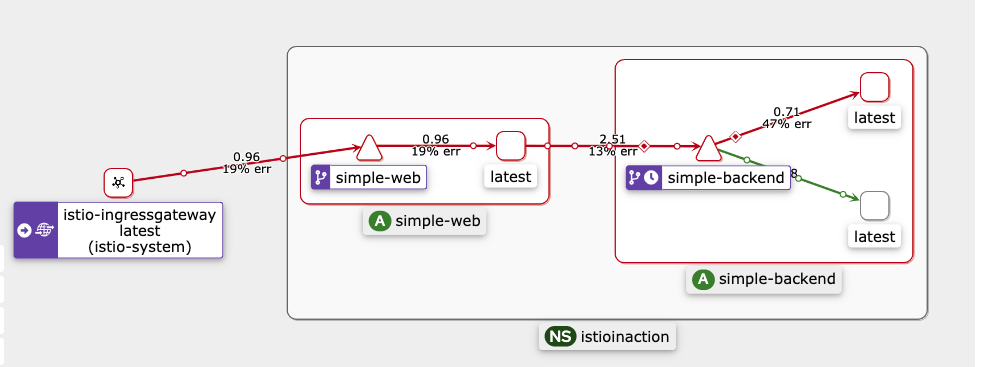

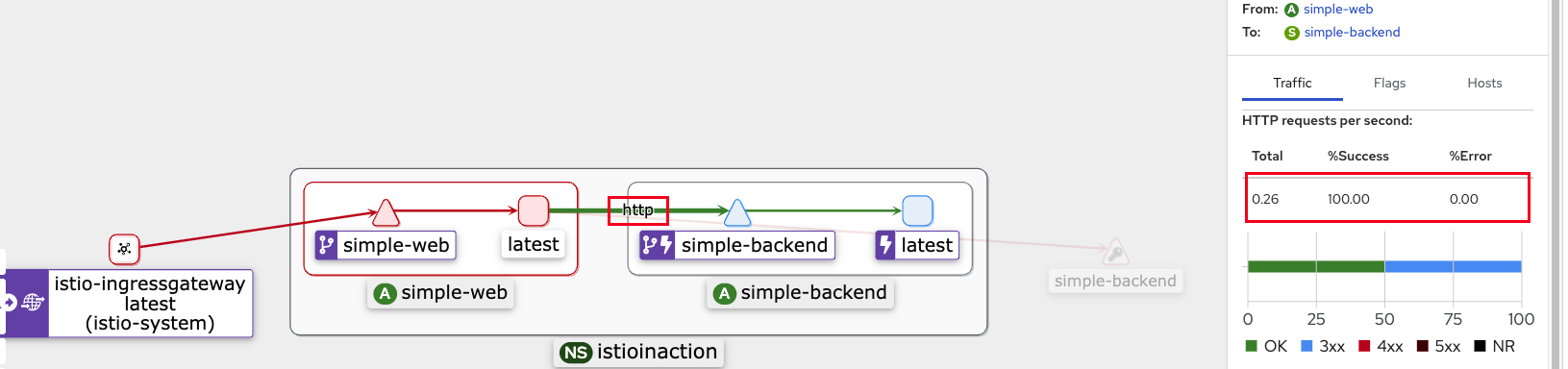

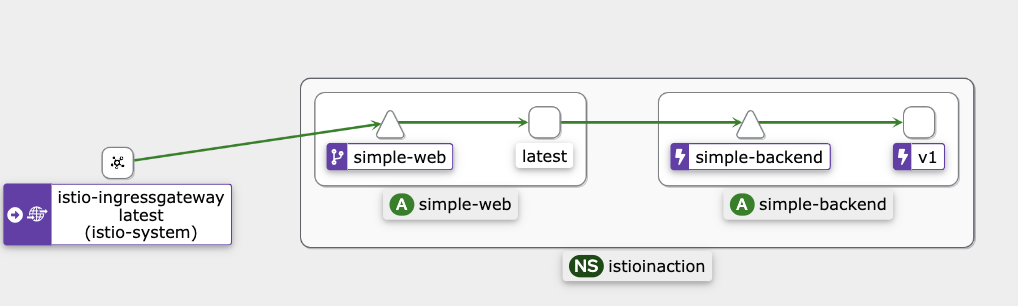

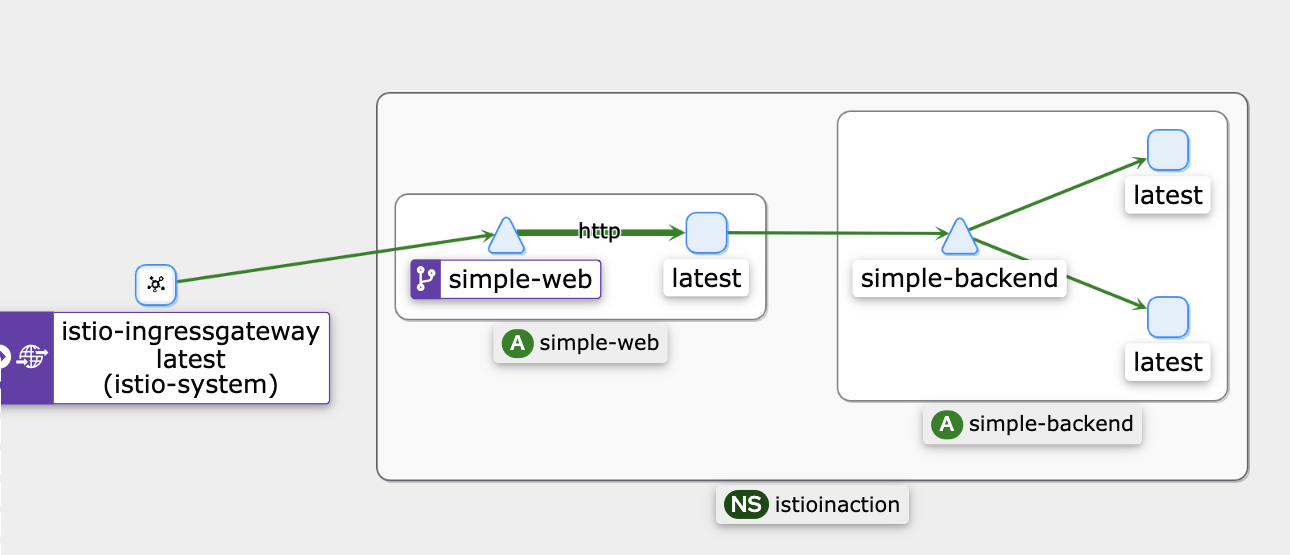

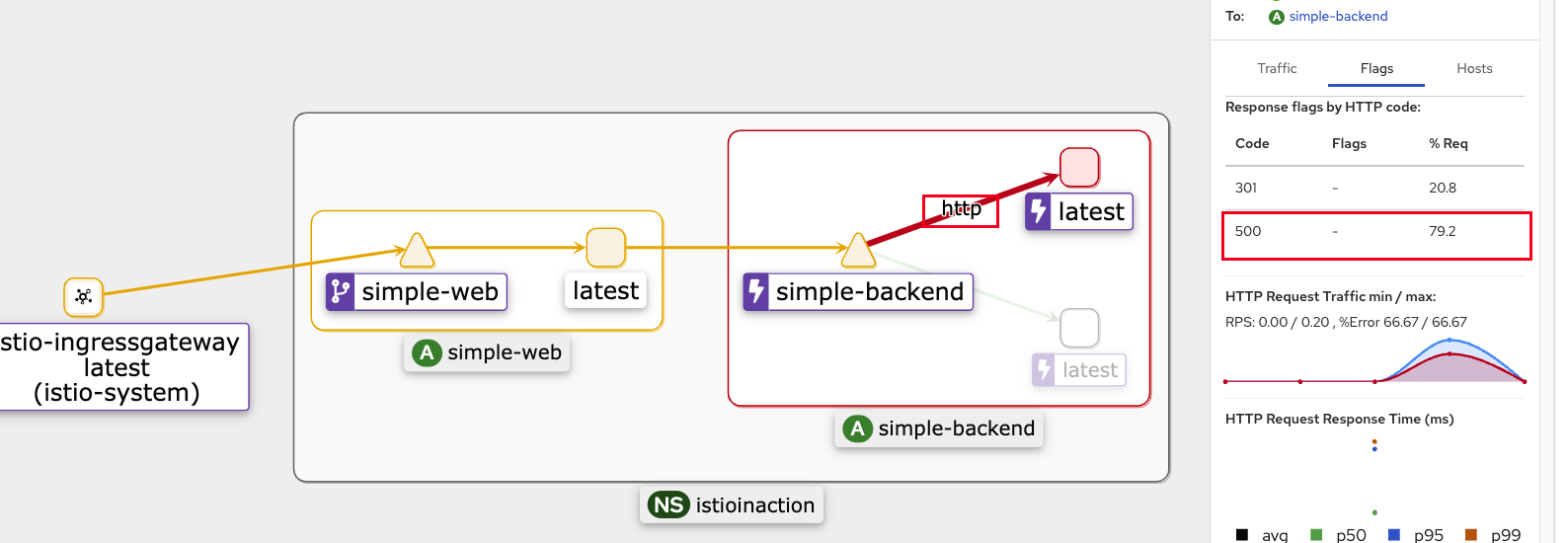

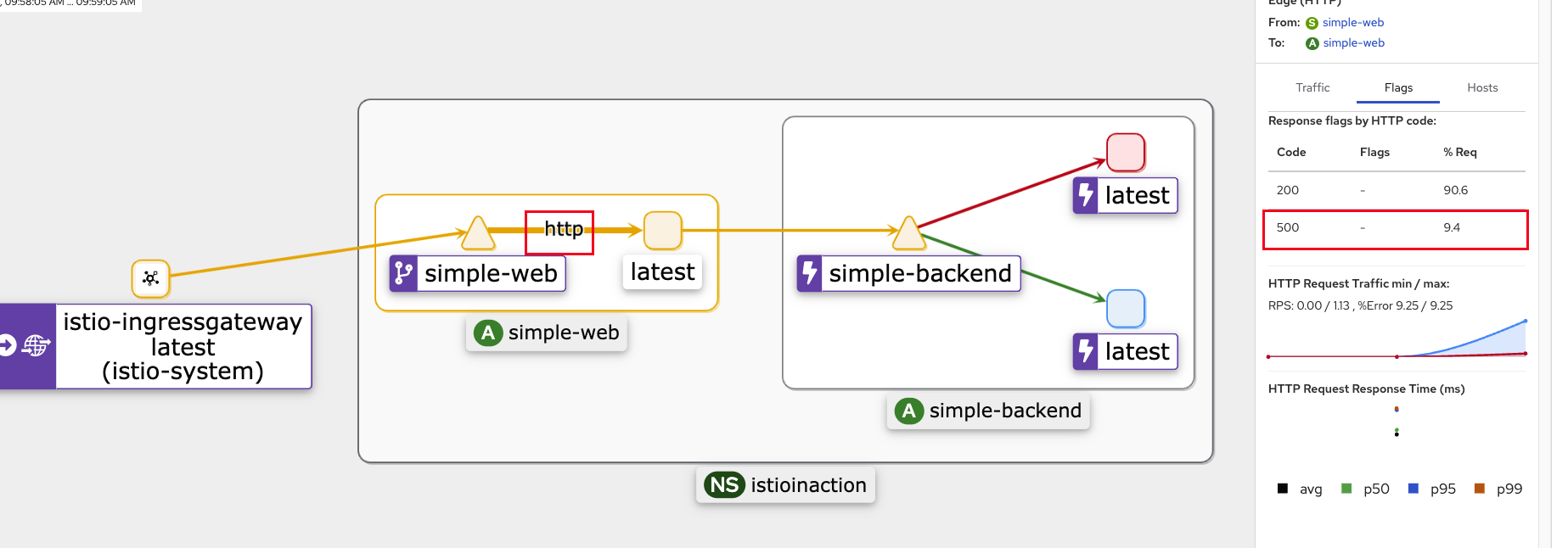

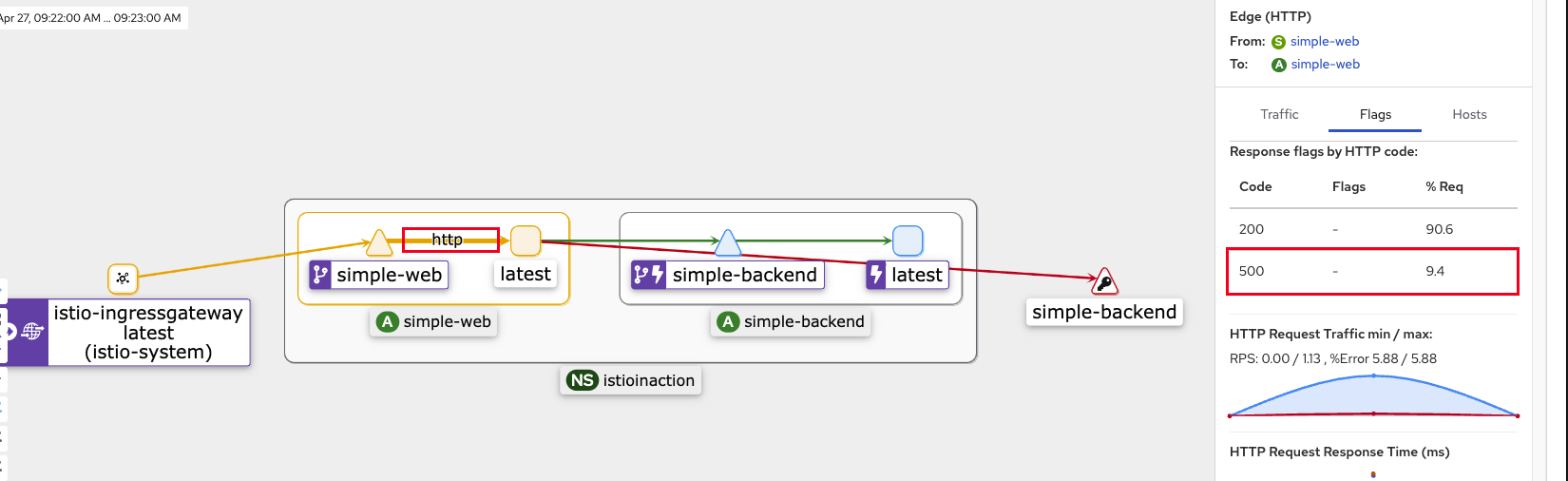

kiali 확인

DestinationRule 적용 (ROUND_ROBIN)

cat ch6/simple-backend-dr-rr.yaml
kubectl apply -f ch6/simple-backend-dr-rr.yaml -n istioinaction

적용 확인
```
kubectl get dr -n istioinaction
```

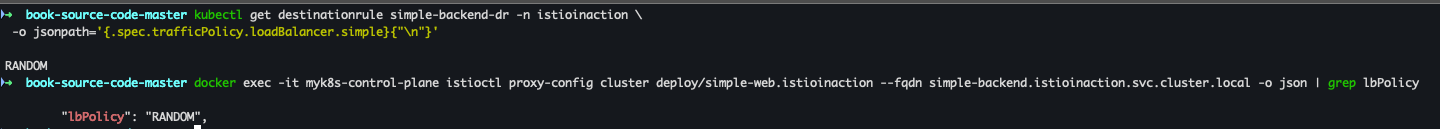

DestinationRule 상세 확인

kubectl get destinationrule simple-backend-dr -n istioinaction \
 -o jsonpath='{.spec.trafficPolicy.loadBalancer.simple}{"\n"}'

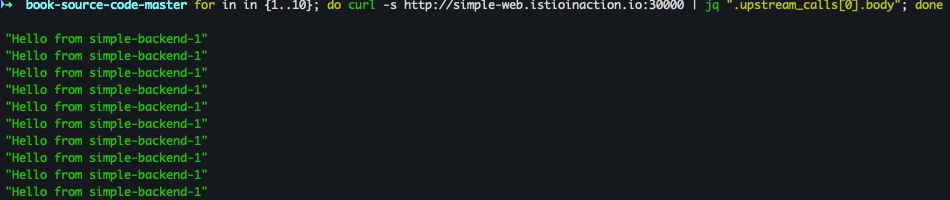

호출 테스트 진행

curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"

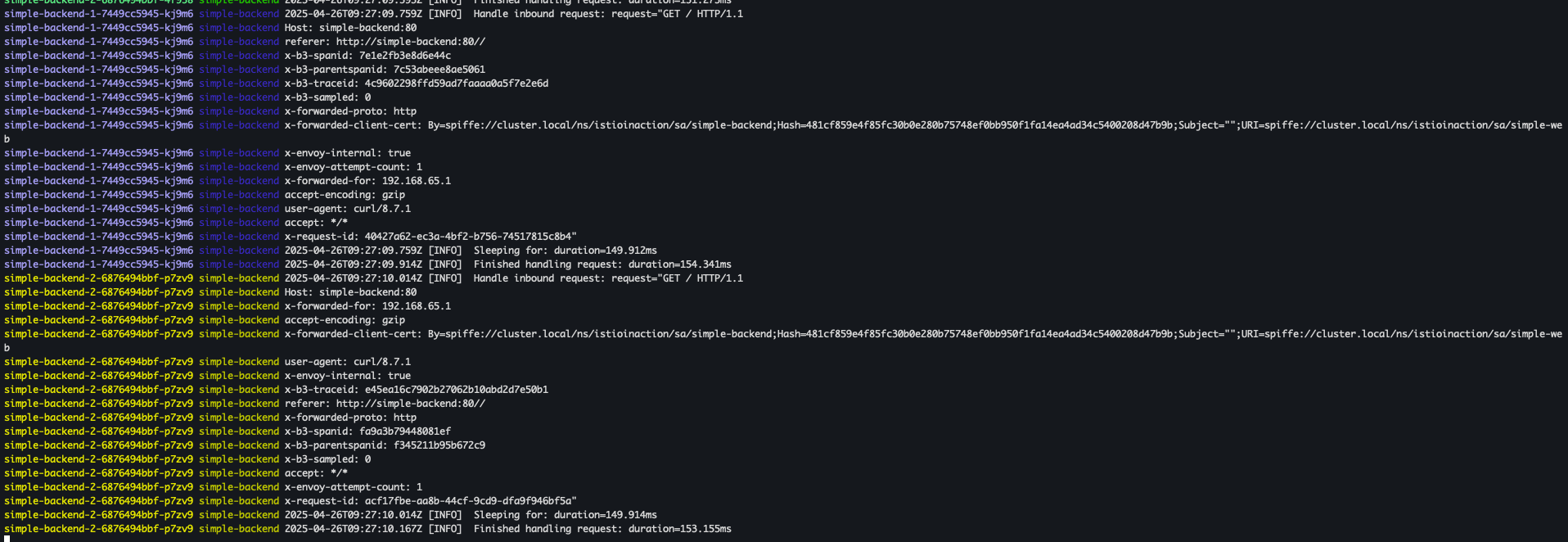

로그 확인

kubectl stern -l app=simple-web -n istioinaction -c simple-web
kubectl stern -l app=simple-backend -n istioinaction -c simple-backend

endpoint 상세 확인 - 기본값이라 별도로 표기 되지 않음

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json

3) Fortio 설치

현실적인 환경에서 서비스가 요청을 처리하는데 시간이 소요됩니다.
소요 시간은 여러 이유로 달라질 수 있습니다.

요청 크기 Request size
처리 복잡도 Processing complexity
데이터베이스 사용량 Database usage
시간이 걸리는 다른 서비스 호출 Calling other services that take time

또한 서비스 외적인 이유로도 응답시간에 영향을 미칠수 있습니다.

예기치 못한, 모든 작업을 멈추는 stop-the-world 가비지 컬렉션 Unexpected, stop-the-world garbage collections
리소스 경합 Resource contention (CPU, 네트워크 등)
네트워크 혼잡 Network congestion

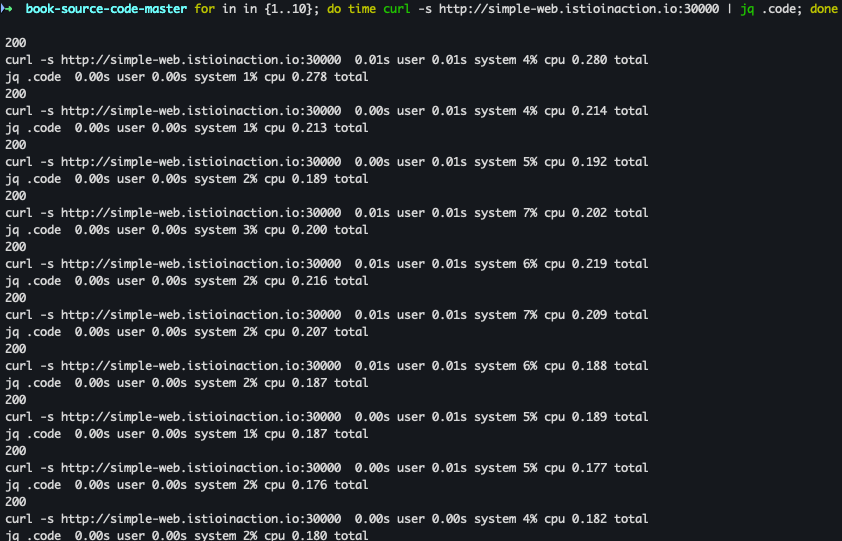

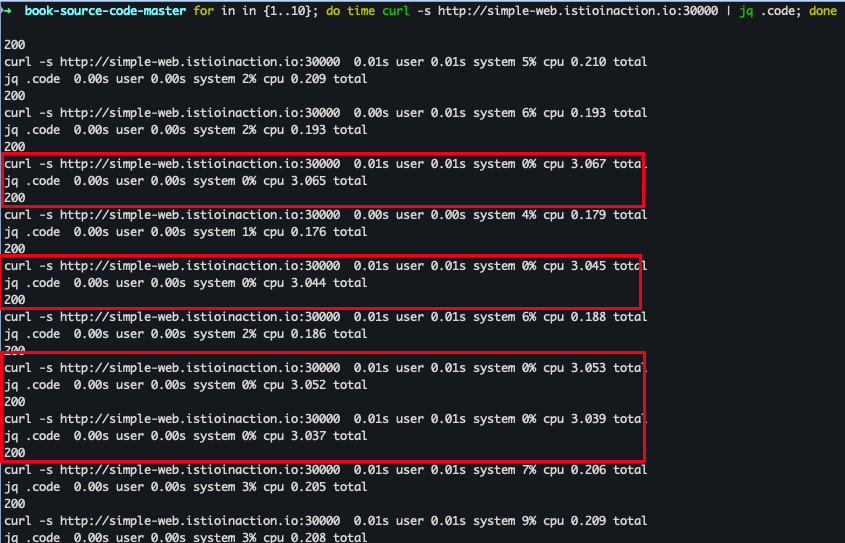

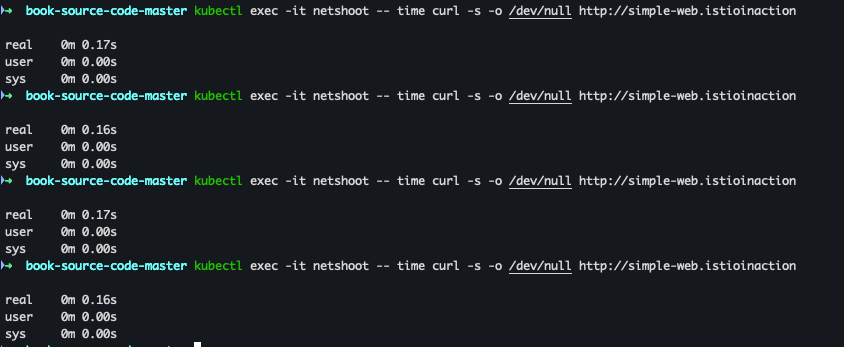

예제 서비스를 다시 호출하고 최초 설정한 서비스 응답시간에 따라 차이가 발생합니다.

kubectl exec -it netshoot -- time curl -s -o /dev/null http://simple-web.istioinaction

이떄 Fortio 라는 CLI 부하 생성 도구를 사용해 서비스를 실행하고 클라이언트 측 로드 밸런싱의 차이를 관찰할 예정입니다. → Link

mac 설치

brew install fortio
fortio -h

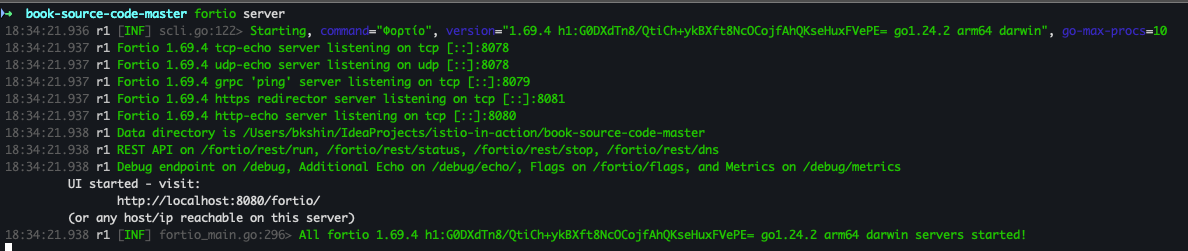

fortio server
open http://127.0.0.1:8080/fortio

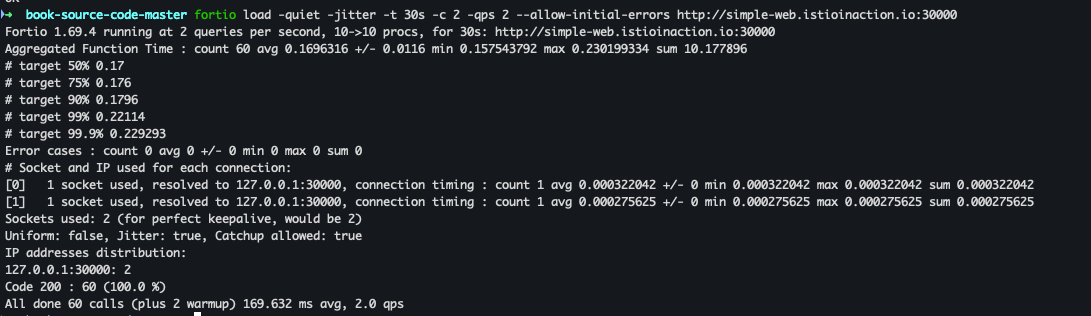

Fortio가 예제 서비스 호출할수 있는지 확인
```

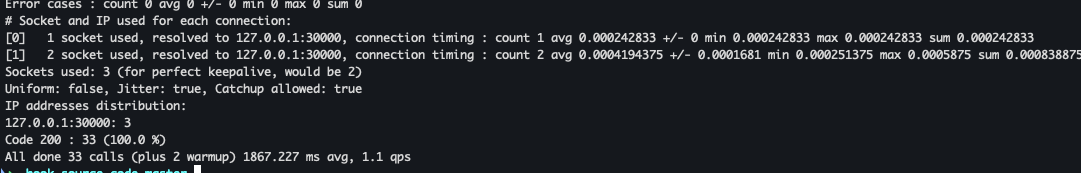

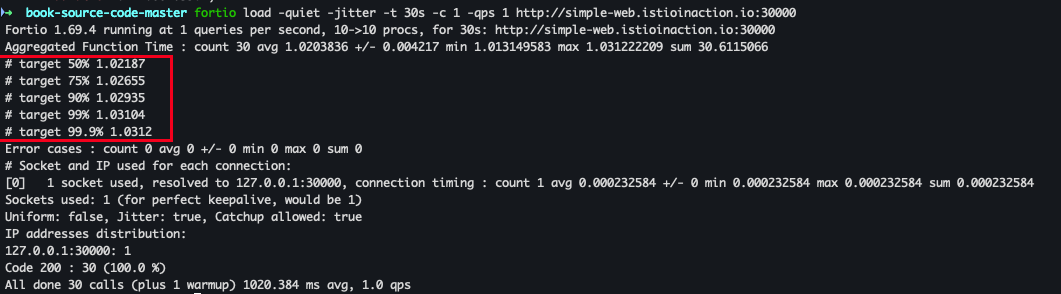

fortio curl http://simple-web.istioinaction.io:30000
```

4) LB 알고리즘에 따른 지연 시간 성능 측정

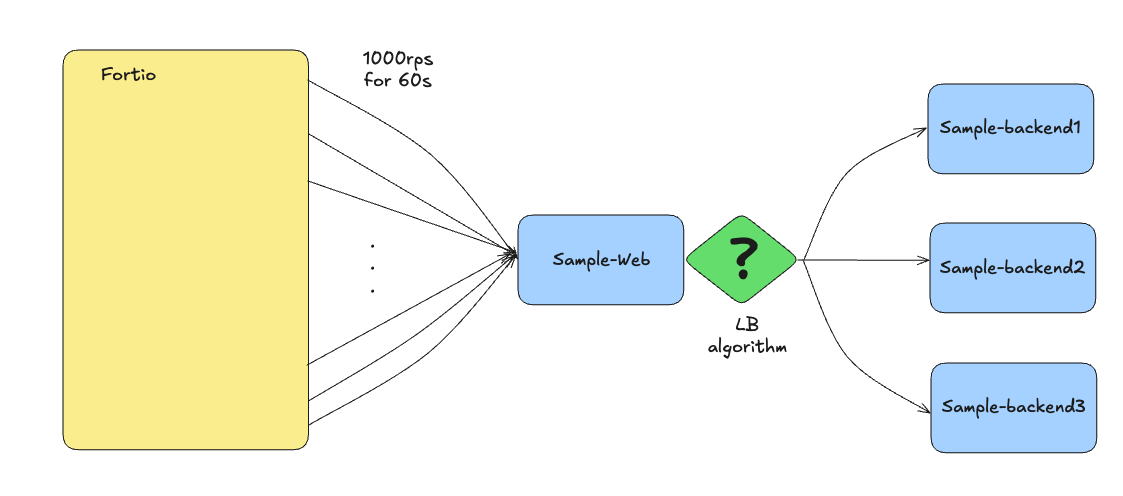

[테스트 환경]

60초 동안 10개의 커넥션으로 초당 1000개 요청을 보냅니다.
엔드포인트 중 하나에 긴 가비지 컬렉션 이벤트 또는 기타 애플리케이션 지연 시간이 발생한 상황을 시뮬레이션합니다.
로드 밸런싱 전략을 라운드 로빈, 랜덤, 최소 커넥션으로 바꿔가면서 차이점을 관찰할 예정입니다.

[배포]

지연된 simple-backend-1 서비스를 배포

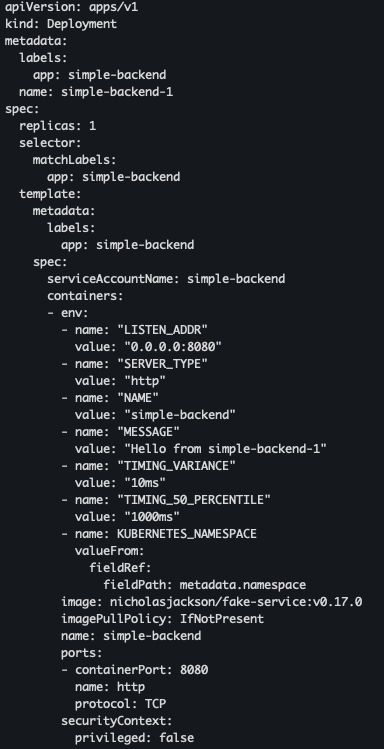

cat ch6/simple-backend-delayed.yaml
kubectl apply -f ch6/simple-backend-delayed.yaml -n istioinaction

Rollout 진행

kubectl rollout restart deployment -n istioinaction simple-backend-1

simple-backend-1 배포 확인

kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep TIMING

simple-backend-2 배포 확인

kubectl exec -it deploy/simple-backend-2 -n istioinaction -- env | grep TIMING

deploy 편집

KUBE_EDITOR="vi" kubectl edit deploy/simple-backend-1 -n istioinaction
...
      - name: /
          value: 1000ms
...

확인

kubectl describe pod -n istioinaction -l app=simple-backend | grep TIMING_50_PERCENTILE:

테스트 진행

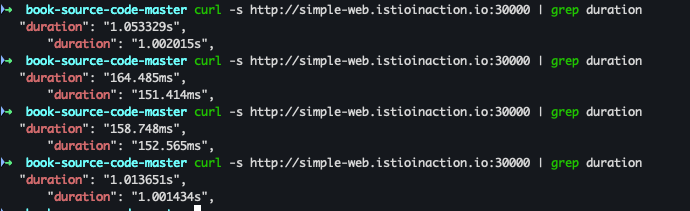

curl -s http://simple-web.istioinaction.io:30000 | grep duration

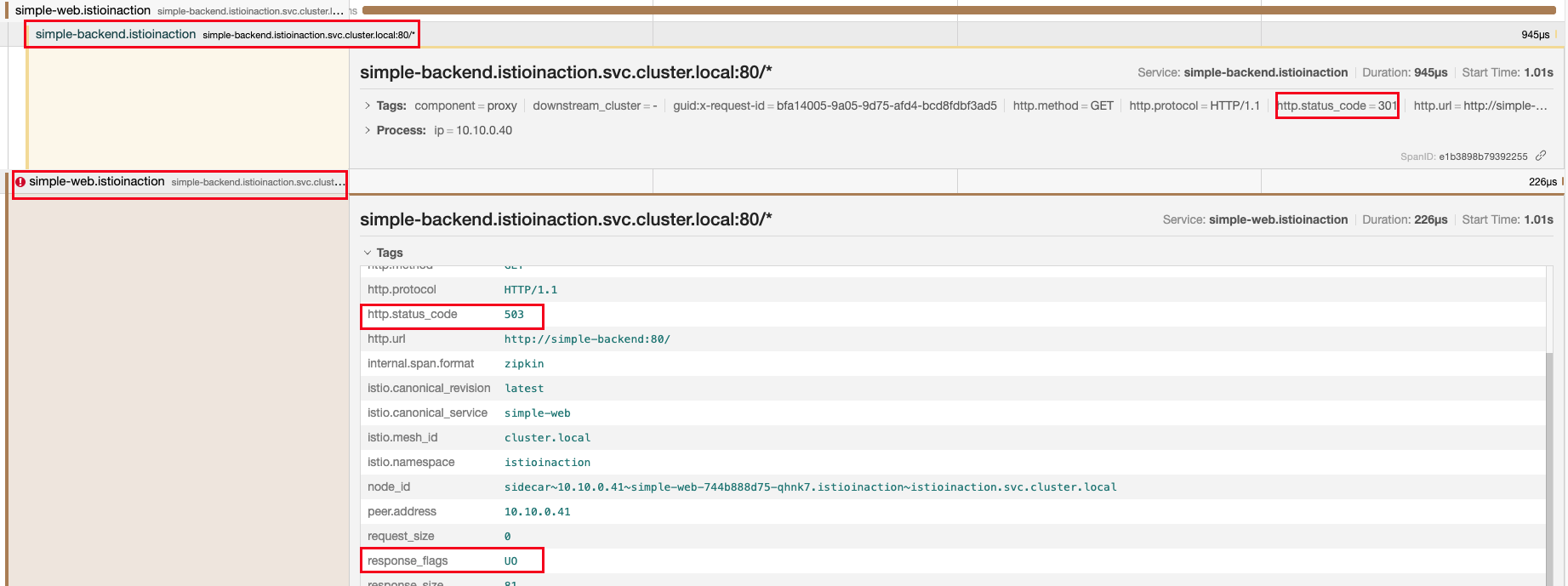

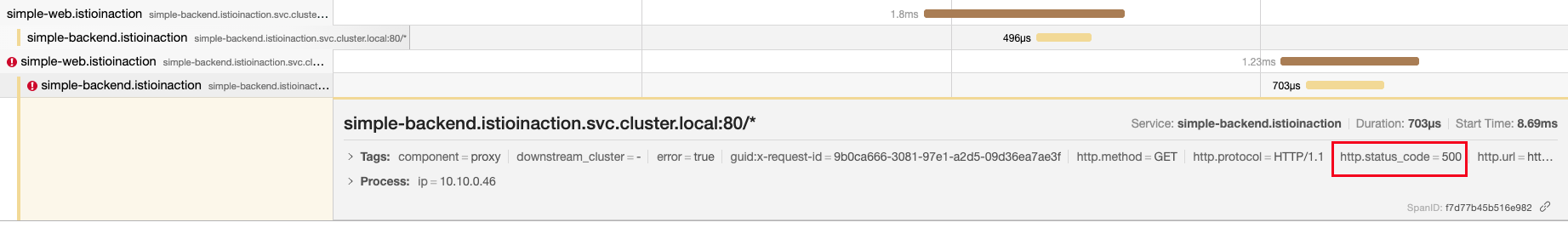

tracing 확인

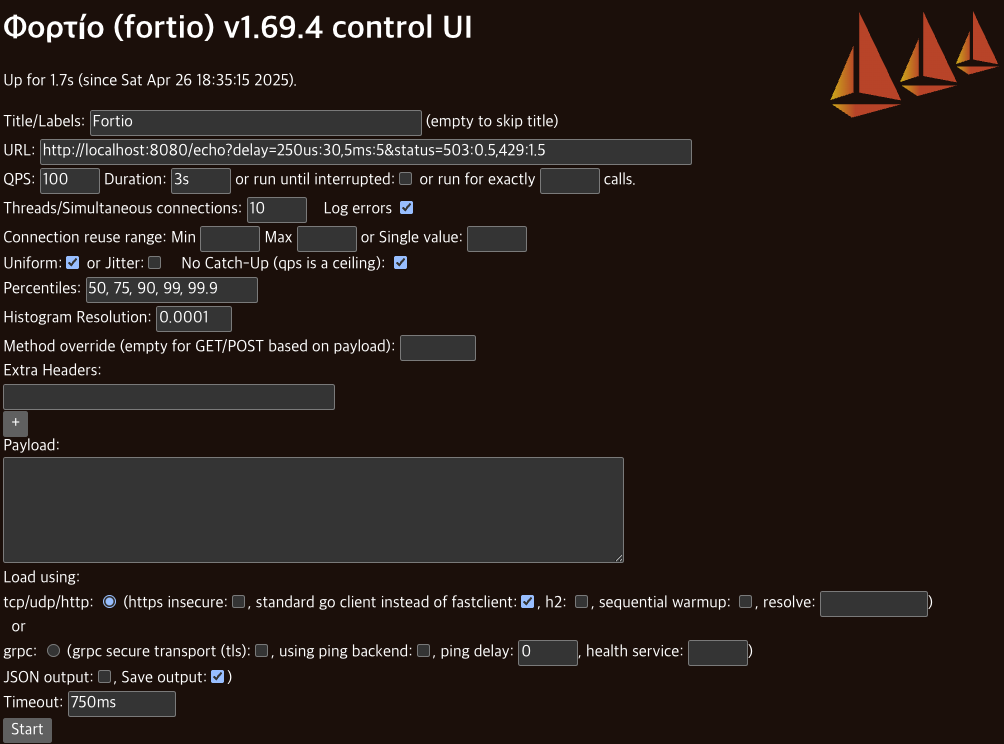

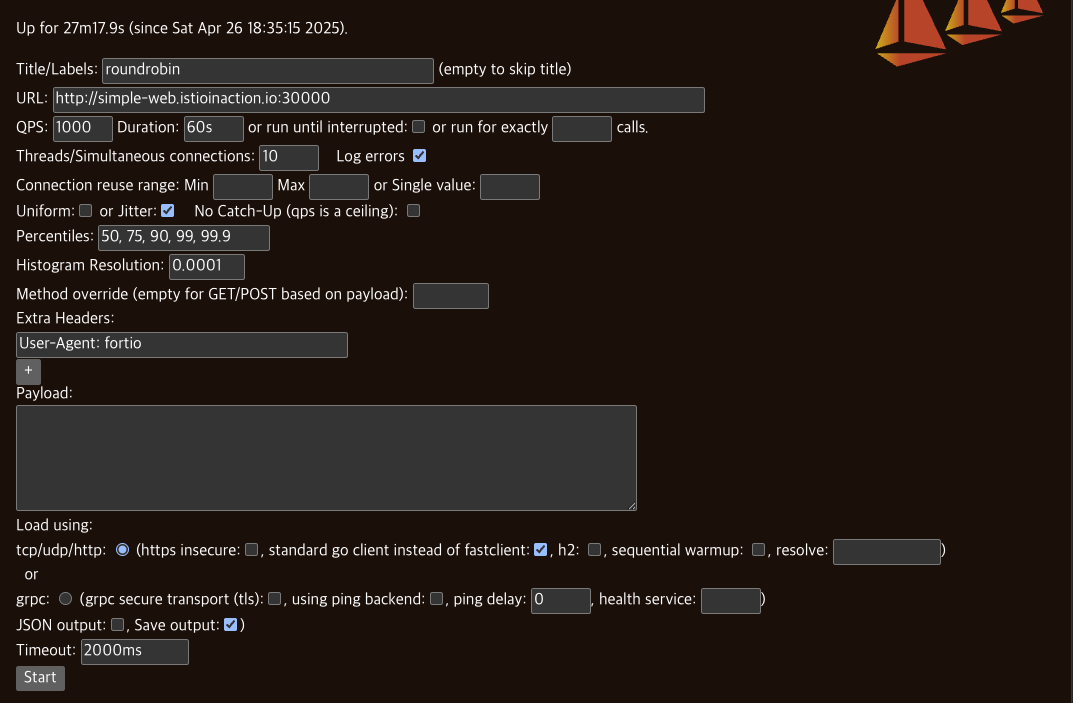

fortio 접근하여 다음과 같이 세팅 - Link
- Title : roundrobin
- URL : http://simple-web.istioinaction.io:30000
- QPS : 1000
- Duration : 60s
- Threads : 10
- Jitter: Check
- No Catch-up : Uncheck
- Extra Headers
  - User-Agent: fortio
- Timeout : 2000ms

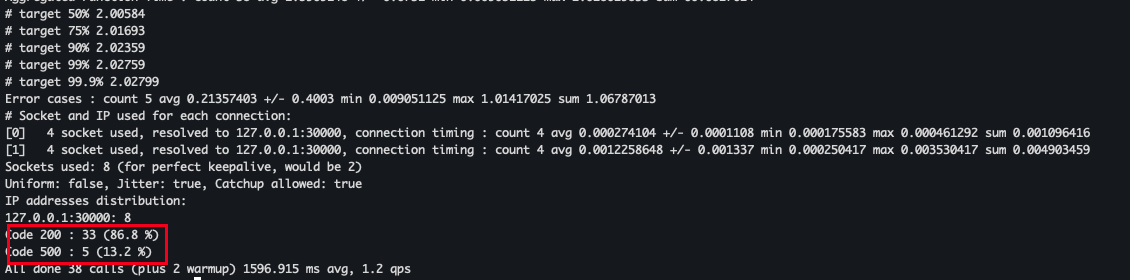

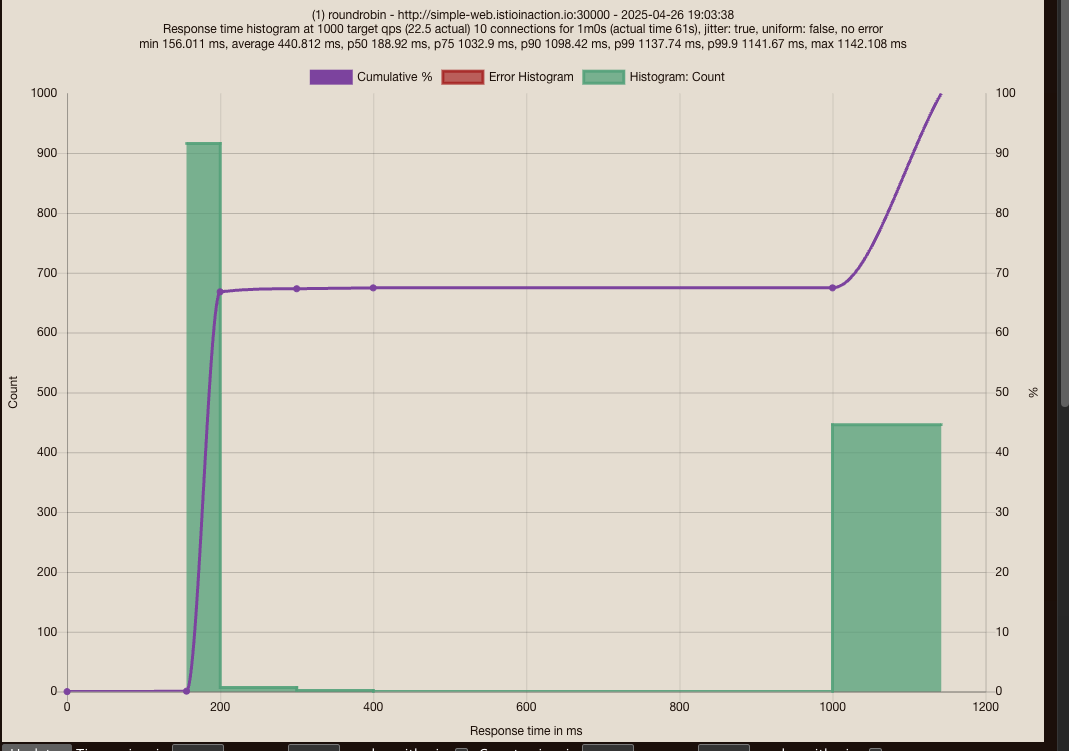

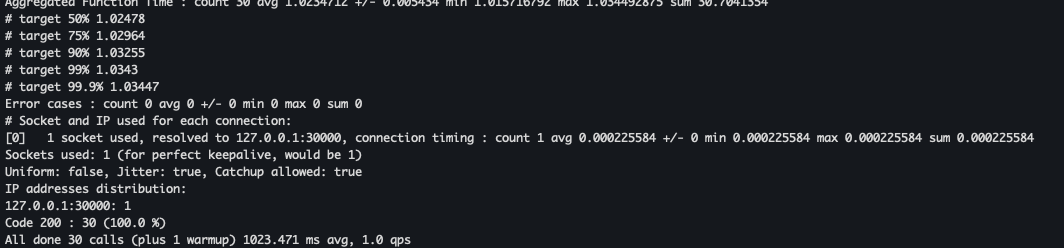

테스트 결과

- target 50% 0.188919
- target 75% 1.0329
- target 90% 1.09842
- target 99% 1.13774
- target 99.9% 1.14167

로드 밸런싱 알고리듬을 RANDOM 으로 변경하고 다시 로드 테스트 진행

cat ch6/simple-backend-dr-random.yaml
kubectl apply -f ch6/simple-backend-dr-random.yaml -n istioinaction

배포 확인

kubectl get destinationrule simple-backend-dr -n istioinaction \
 -o jsonpath='{.spec.trafficPolicy.loadBalancer.simple}{"\n"}'

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json | grep lbPolicy

동일한 환경에서 fortio 테스트 진행
```
- target 50% 0.189739
- target 75% 1.05903
- target 90% 1.15788
- target 99% 1.21719
- target 99.9% 1.22312
```
- 75분위수에서 응답이 1초 이상 으로 RoundRobin 과 비슷함

로드 밸런싱 알고리듬을 Least connection 으로 변경하고 다시 로드 테스트 진행

cat ch6/simple-backend-dr-least-conn.yaml
kubectl apply -f ch6/simple-backend-dr-least-conn.yaml -n istioinaction

배포 확인

# 확인
kubectl get destinationrule simple-backend-dr -n istioinaction \
 -o jsonpath='{.spec.trafficPolicy.loadBalancer.simple}{"\n"}'

#

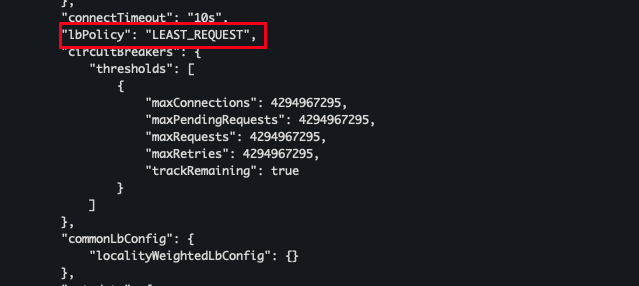

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json | grep lbPolicy

fortio 동일하게 테스트 수행
```
- target 50% 0.181418
- target 75% 0.194569
- target 90% 1.02382
- target 99% 1.0772
- target 99.9% 1.08254
```
- 75분위수에서 응답이 200ms(0.19..) 이내 응답성능으로, RR, Random 보다 좋음!

3. Locality-aware load balancing

1) 설명

[서비스 메시와 서비스 토폴로지 이해]

Istio 같은 컨트롤 플레인의 핵심 역할 중 하나는 서비스 토폴로지(서비스들의 위치와 관계) 를 이해하고,

그 토폴로지가 어떻게 변화할 수 있는지 예측하는 것입니다.

서비스 메시에서 전체 토폴로지를 파악하면, 서비스와 피어 서비스 간 위치 정보를 기반으로

자동으로 라우팅과 로드 밸런싱 결정을 내릴 수 있습니다.

[Istio가 지원하는 로드 밸런싱 최적화 방식]

Istio는 다음과 같은 방법으로 로드 밸런싱을 최적화합니다.

워크로드 위치 기반 가중치 부여 → 요청자가 위치한 리전/가용 영역에 있는 서비스로 우선적으로 트래픽을 보냅니다.
예시
- simple-backend 서비스가 us-west, us-east, europe-west 리전에 배포되어 있다고 가정합니다.
- simple-web이 us-west 리전에 있다면, simple-backend 호출은 us-west에 배포된 인스턴스를 우선적으로 선택합니다.
이점
- 지연 시간(Latency) 감소
- 네트워크 비용 절감
- 성능 최적화

만약 모든 엔드포인트를 동등하게 취급한다면, 리전 간 트래픽이 오가며 지연이 발생하고 추가 비용이 발생할 수 있습니다.

2) Hands-on with locality load balancing

지역 인식 로드벨런싱이 잘 동작하는지 테스트를 진행합니다.

배포 파일 확인

vi ch6/simple-service-locality.yaml

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: simple-web
  name: simple-web
spec:
  replicas: 1
  selector:
    matchLabels:
      app: simple-web
  template:
    metadata:
      labels:
        app: simple-web
        istio-locality: us-west1.us-west1-a
...
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: simple-backend
  name: simple-backend-1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: simple-backend
  template:
    metadata:
      labels:
        app: simple-backend
        istio-locality: us-west1.us-west1-a
        version: v1 # 추가해두자!
...
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: simple-backend
  name: simple-backend-2
spec:
  replicas: 2
  selector:
    matchLabels:
      app: simple-backend
  template:
    metadata:
      labels:
        app: simple-backend
        istio-locality: us-west1.us-west1-b
        version: v2 # 추가해두자!
...

서비스 배포

kubectl apply -f ch6/simple-service-locality.yaml -n istioinaction

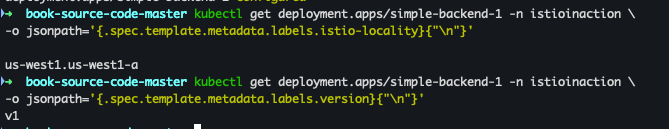

배포 확인 - simple-backend-1

kubectl get deployment.apps/simple-backend-1 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.istio-locality}{"\n"}'

kubectl get deployment.apps/simple-backend-1 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.version}{"\n"}'

배포 확인 - simple-backend-2

kubectl get deployment.apps/simple-backend-2 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.istio-locality}{"\n"}'

kubectl get deployment.apps/simple-backend-2 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.version}{"\n"}'

DestinationRule 적용

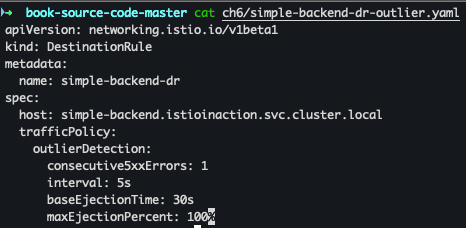

cat ch6/simple-backend-dr-outlier.yaml
kubectl apply -f ch6/simple-backend-dr-outlier.yaml -n istioinaction

배포 확인

kubectl get dr -n istioinaction simple-backend-dr -o jsonpath='{.spec}' | jq

반복 호출 확인 - backend-1 로만 호출

for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr

simple-web 에서 simple-backend 정보 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json

outbound 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json

로그 확인

kubectl stern -l app=simple-backend -n istioinaction

tracing 확인

호출 테스트 2 ⇒ 오동작 주입 후 확인
```
cat ch6/simple-service-locality-failure.yaml
```

배포

kubectl apply -f ch6/simple-service-locality-failure.yaml -n istioinaction

반복 호출 테스트

for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr

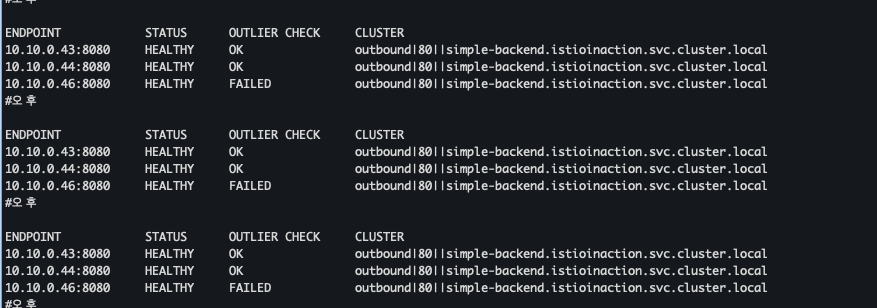

확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'

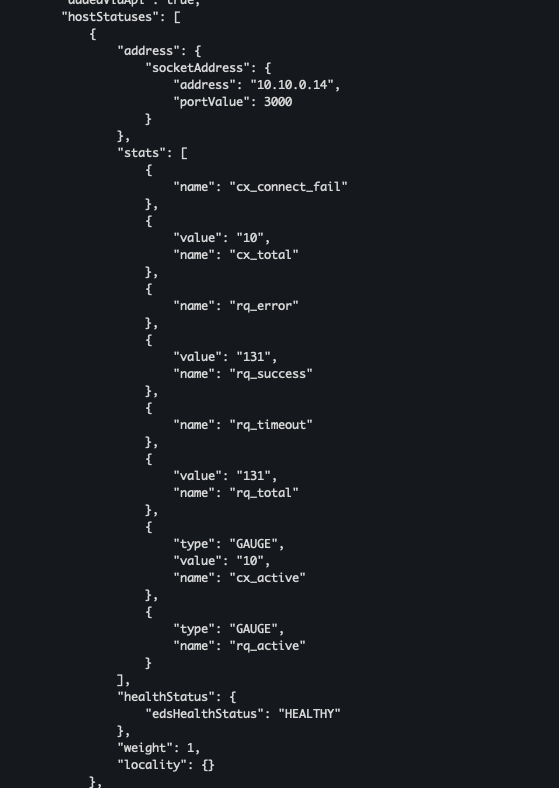

세부 확인

```bash
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
```

![](https://velog.velcdn.com/images/gjrjr4545/post/69a397b7-33bd-4e27-bc1d-88e16e81b709/image.png)

)

simple-backend-1 을 정상화

kubectl apply -f ch6/simple-service-locality.yaml -n istioinaction

3) 가중치 분포로 지역 인식 LB 제어 강화

가중치에 따른 동작 방식 테스트를 진행한다.

70% 가 최인접 지역, 30%가 인접지역으로 세팅 예정

배포 파일 확인

cat ch6/simple-backend-dr-outlier-locality.yaml

DestinationRule 적용

kubectl apply -f ch6/simple-backend-dr-outlier-locality.yaml -n istioinaction

반복 호출

for in in {1..200}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr

확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'

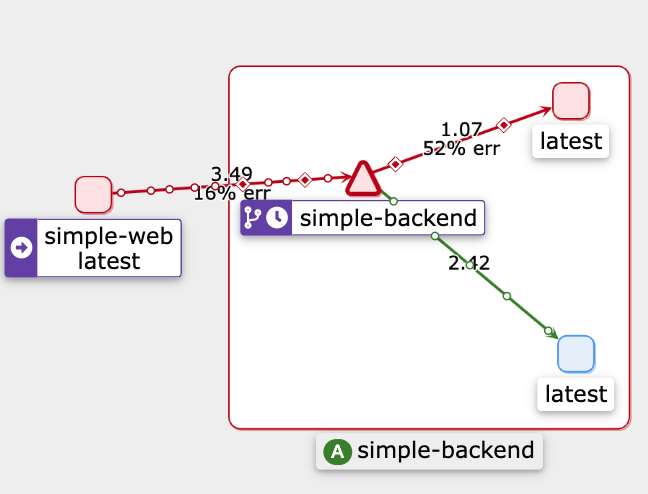

kiali 확인

4. Transparent timeouts and retries

1) timeout : 지연시간

이스티오를 사용해 타임아웃 정책을 제어하는지 살펴보도록 하겠습니다.

환경 재설정

kubectl apply -f ch6/simple-web.yaml -n istioinaction
kubectl apply -f ch6/simple-backend.yaml -n istioinaction
kubectl delete destinationrule simple-backend-dr -n istioinaction

호출 테스트 - 평균 0.2ms 소요

for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done

simple-backend-1를 1초 delay로 응답하도록 설정

cat ch6/simple-backend-delayed.yaml
kubectl apply -f ch6/simple-backend-delayed.yaml -n istioinaction

배포 확인

kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep TIMING

동작중 파드에 env 직접 수정

kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh

-----------------------------------
export TIMING_50_PERCENTILE=1000ms
exit
-----------------------------------

호춣 테스트

for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done

simple-backend 로 향하는 호출의 타임아웃을 0.5초로 지정

cat ch6/simple-backend-vs-timeout.yaml
kubectl apply -f ch6/simple-backend-vs-timeout.yaml -n istioinaction

배포 확인
```
kubectl get vs -n istioinaction
```
!

호출 테스트

for in in {1..100}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done

kiali 확인

2) 재시도

이스티오에서는 재시도가 기본적으로 활성화돼 있고, 두 번까지 재시도한다.

설정 초기화

kubectl apply -f ch6/simple-web.yaml -n istioinaction
kubectl apply -f ch6/simple-backend.yaml -n istioinaction

VirtualService 리소스 변경 → 최대 재시도 0번

docker exec -it myk8s-control-plane bash
----------------------------------------
# Retry 옵션 끄기 : 최대 재시도 0 설정
istioctl install --set profile=default --set meshConfig.defaultHttpRetryPolicy.attempts=0
y
exit
----------------------------------------

변경 확인

kubectl get istiooperators -n istio-system -o yaml

에러 발생 시 재시도 실습 - 호출 중 75%에 HTTP 503 반환

배포 파일 확인

cat ch6/simple-backend-periodic-failure-503.yaml

배포 진행

kubectl apply -f ch6/simple-backend-periodic-failure-503.yaml -n istioinaction

배포 확인

kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep ERROR

컨테이너에 직접 접속하여 변경

kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh
---------------------------------------------------------------
export ERROR_TYPE=http_error
export ERROR_RATE=0.75
export ERROR_CODE=503
exit
---------------------------------------------------------------

호출 테스트 진행

for in in {1..100}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done

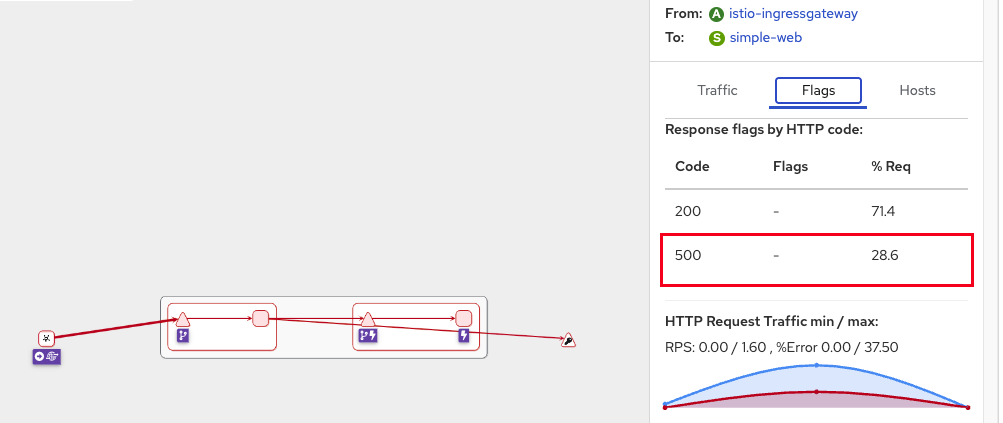

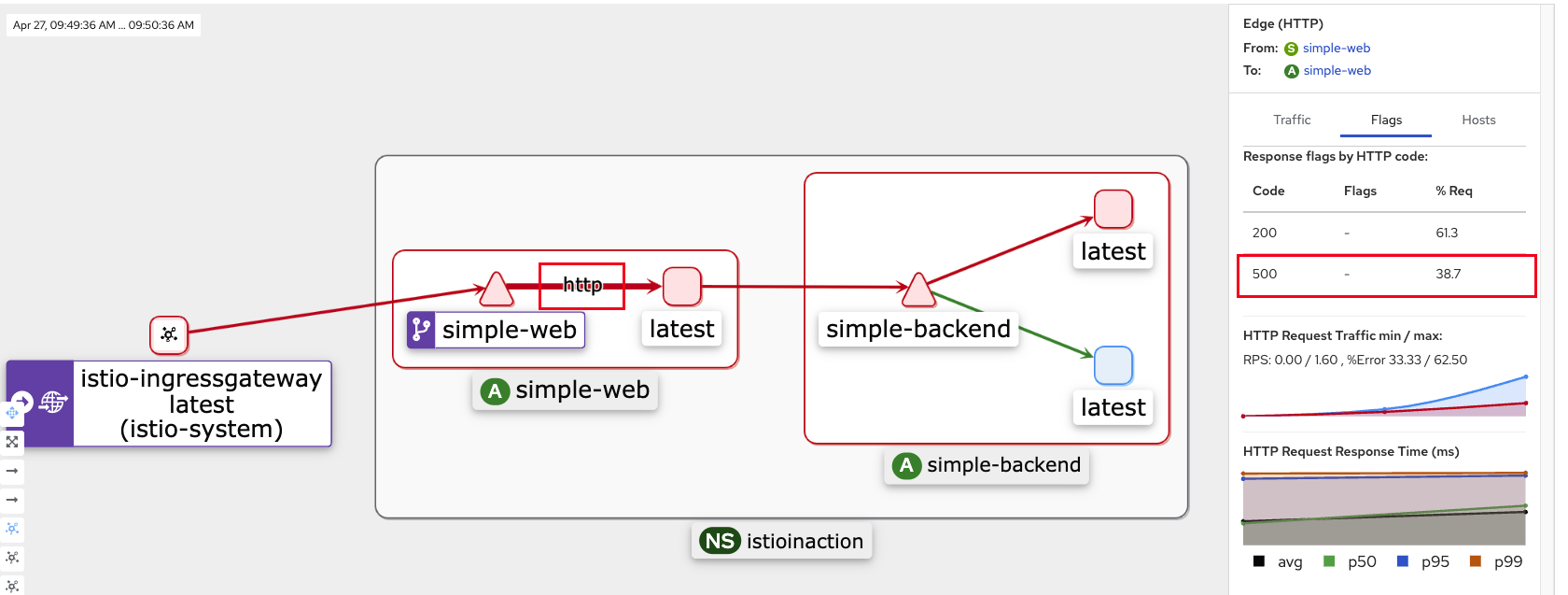

kiali 확인

![](https://velog.velcdn.com/images/gjrjr4545/post/78b7d72b-da8b-4967-b4c4-6757ee5761ff/image.png)

simple-backend 로 향하는 호출에 재시도를 2회로 명시적으로 설정

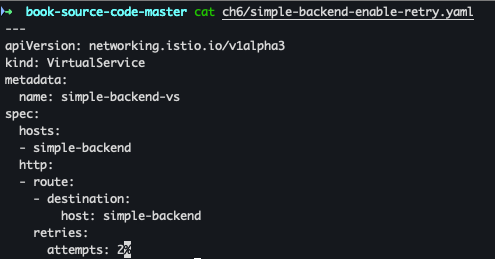

cat ch6/simple-backend-enable-retry.yaml
kubectl apply -f ch6/simple-backend-enable-retry.yaml -n istioinaction

배포 확인

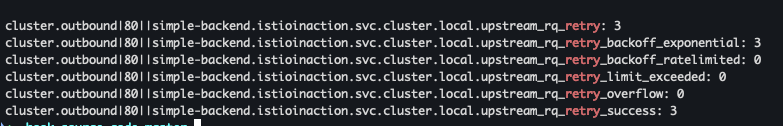

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/simple-web.istioinaction --name 80 -o json

호출 테스트

for in in {1..100}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done

kiali 확인

실패는 존재하나 호출자에게 드러나진 않는다 (재시도 정의가 되어 있어 이런 오류를 우회 하게끔 반영)

5. 서킷 브레이커 (with 이스티오)

서킷 브레이커 기능을 사용하면 부분적이거나 연쇄적인 장애를 방지할수 있습니다.

이스티오에는 서킷브레이커 라는 명시적인 설정은 존재하지 않으나, 백엔드 서비스, 특히 문제가 있는 서비스로의 부하를 제한할 수 있는 방법이 두 가지 있어 서킷 브레이커를 효과적으로 시행할 수 있습니다.

특정 서비스로의 커넥션 및 미해결 요청 개수를 얼마나 허용할지 관리하는 방법
- 이스티오에서는 DestinationRule 의 connectionPool 설정을 사용해 서비스 호출 시 누적될 수 있는 커넥션 및 요청 개수를 제한할 수 있습니다.

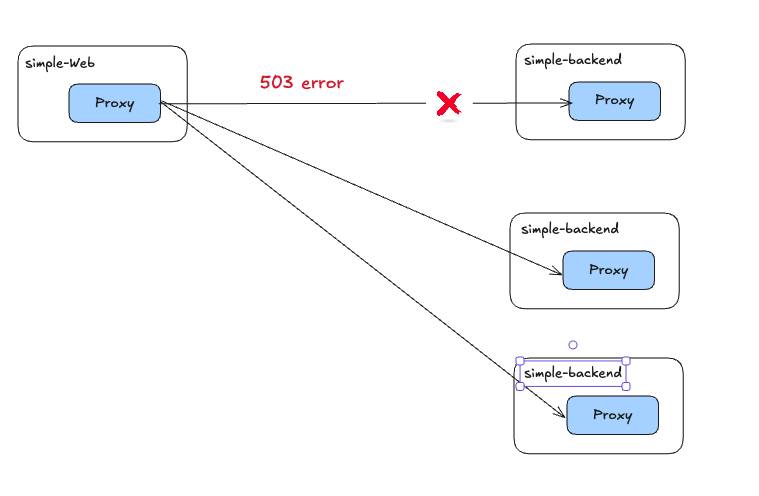

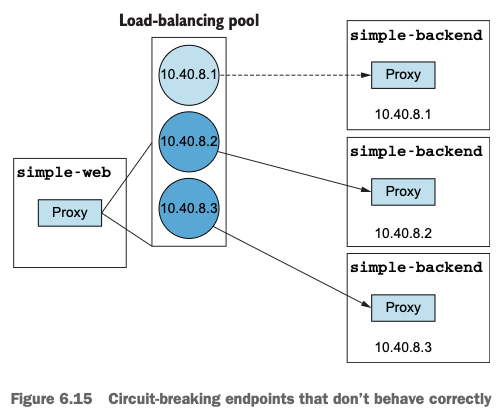

로드 밸런싱 풀의 엔드포인트에 상태를 관찰해 오동작하는 엔드포인트를 잠시 퇴출시키는 방법
- 서비스 풀의 특정 호스트에 문제가 발생하면 그 호스트로의 트래픽 전송을 건너뛸 수 있습니다.
- 모든 호스트를 소진하면 회로는 한동안 사실상 ‘개방’됩니다.

1) 커넥션 풀 제어로 느린 서비스에 대응하기

tracing 샘플링을 기본 1% → 100% 늘려두기

docker exec -it myk8s-control-plane bash
----------------------------------------
istioctl install --set profile=default --set meshConfig.accessLogFile=/dev/stdout --set meshConfig.defaultConfig.tracing.sampling=100 --set meshConfig.defaultHttpRetryPolicy.attempts=0
y
exit
----------------------------------------

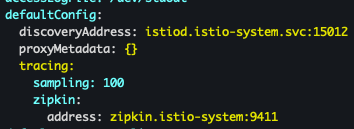

적용 확인

kubectl describe cm -n istio-system istio

rollout 진행

kubectl rollout restart deploy -n istio-system istiod
kubectl rollout restart deploy -n istio-system istio-ingressgateway
kubectl rollout restart deploy -n istioinaction simple-web
kubectl rollout restart deploy -n istioinaction simple-backend-1

destinationrule 삭제

kubectl delete destinationrule --all -n istioinaction

simple-backend-2 제거

kubectl scale deploy simple-backend-2 --replicas=0 -n istioinaction

응답지연 (1초) 발생하는 simple-backend-1 배포

kubectl apply -f ch6/simple-backend-delayed.yaml -n istioinaction

동작 중 파드에 env 직접 수정

kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh
-----------------------------------
export TIMING_50_PERCENTILE=3000ms
exit
-----------------------------------

테스트 진행

curl -s http://simple-web.istioinaction.io:30000 | grep duration

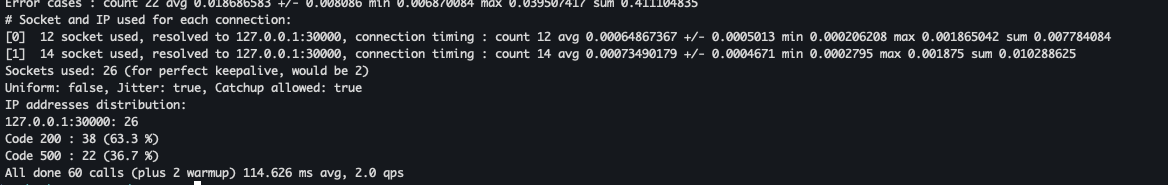

fortio 테스트 진행

fortio load -quiet -jitter -t 30s -c 1 -qps 1 http://simple-web.istioinaction.io:30000

설정 변경
```

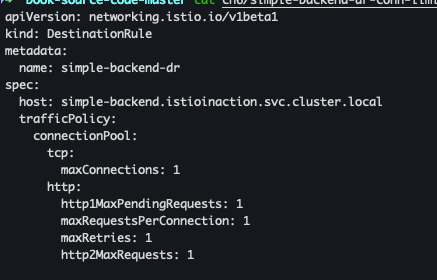

cat ch6/simple-backend-dr-conn-limit.yaml
```
- maxConnections : 총 커넥션 수
- http1MaxPendingRequests : 대기 중인 요청 (사용할 커넥션이 없어 보류 중인 요청을 얼마나 허용할지)
- http2MaxRequests : 모든 호스트에 대한 최대 동시 요청 개수

배포 진행

kubectl apply -f ch6/simple-backend-dr-conn-limit.yaml -n istioinaction

배포 확인
```
kubectl get dr -n istioinaction
```

I/O 설정 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction | egrep 'RULE|backend'

설정 적용 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json

테스트 재실행

fortio load -quiet -jitter -t 30s -c 1 -qps 1 --allow-initial-errors http://simple-web.istioinaction.io:30000

정확한 확인이 필요(서킷 브레이크 영향인지 vs 업스트림의 장애인지 확인)
- 기본적으로 이스티오 서비스 프록시(엔보이)에는 각 클러스터에 대한 통계가 많지만 이스티오가 통계를 잘라낸다.
- 이는 수집 에이전트(프로메테우스 등)가 통계의 큰 카디널리티 cardinality 에 압도되지 않게 하기 위해서다.

sample-web 서비스에 통계 수집을 활성화

cat ch6/simple-web-stats-incl.yaml | grep statsInclusionPrefixes
kubectl apply -f ch6/simple-web-stats-incl.yaml -n istioinaction

istio-proxy status 카운터 초기화

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters

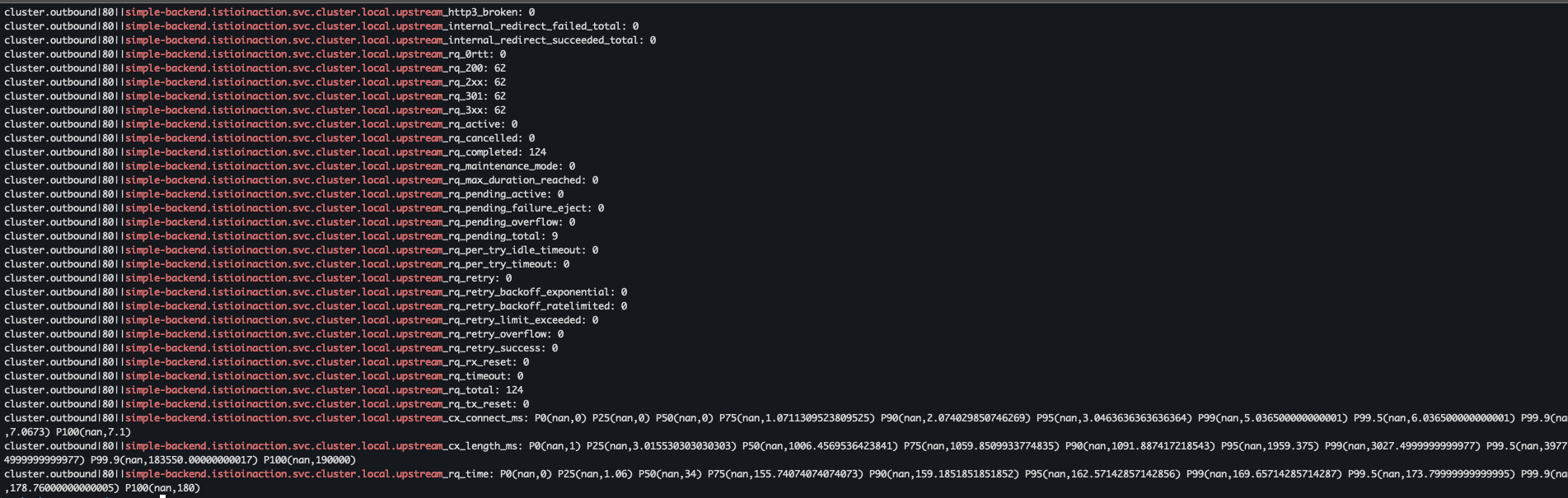

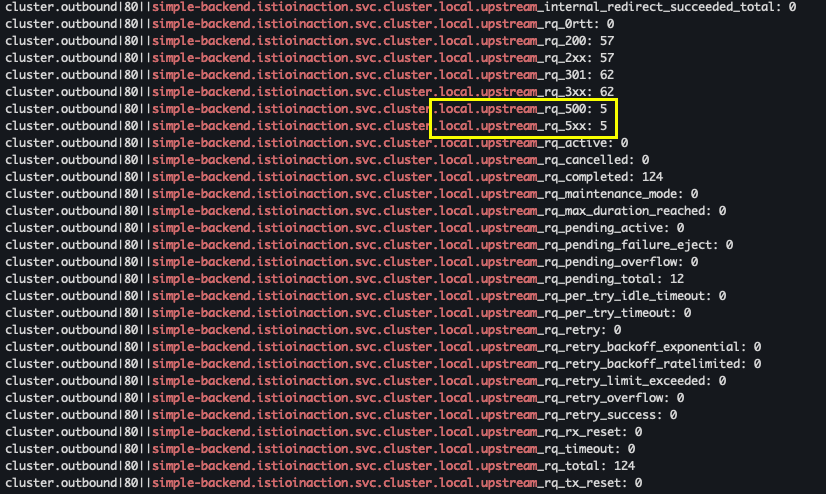

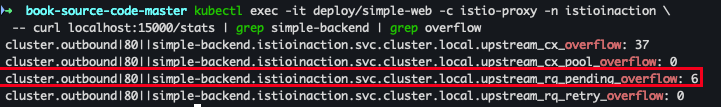

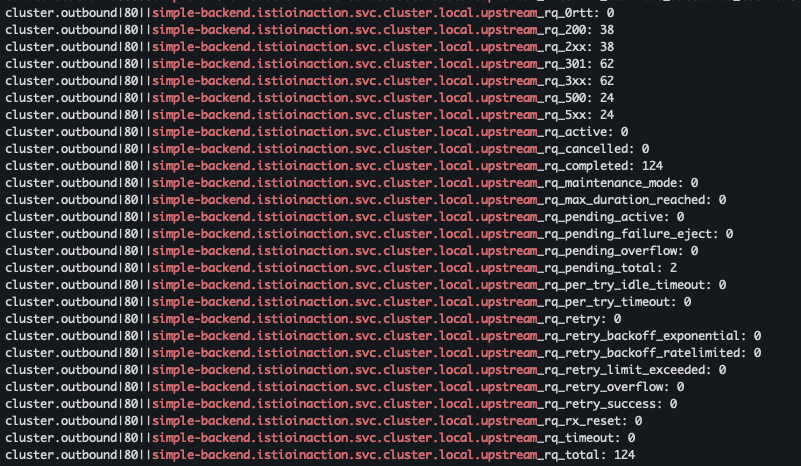

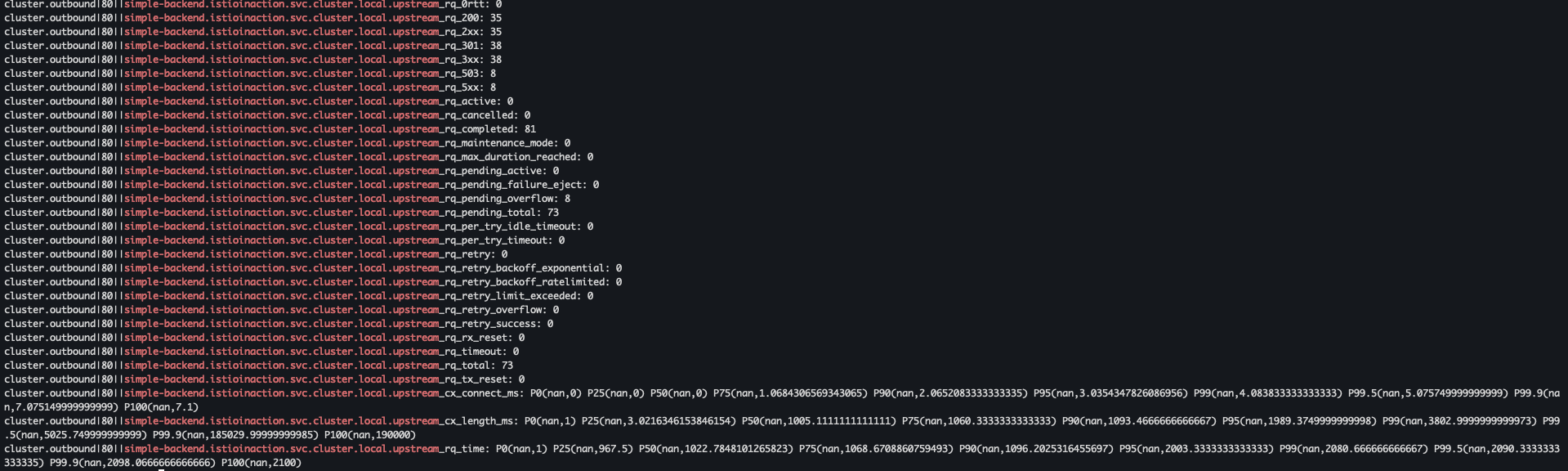

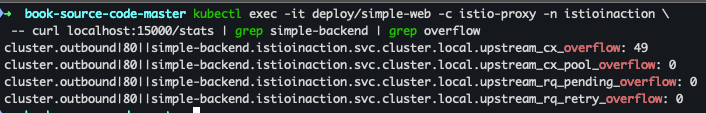

status 조회

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend | grep overflow

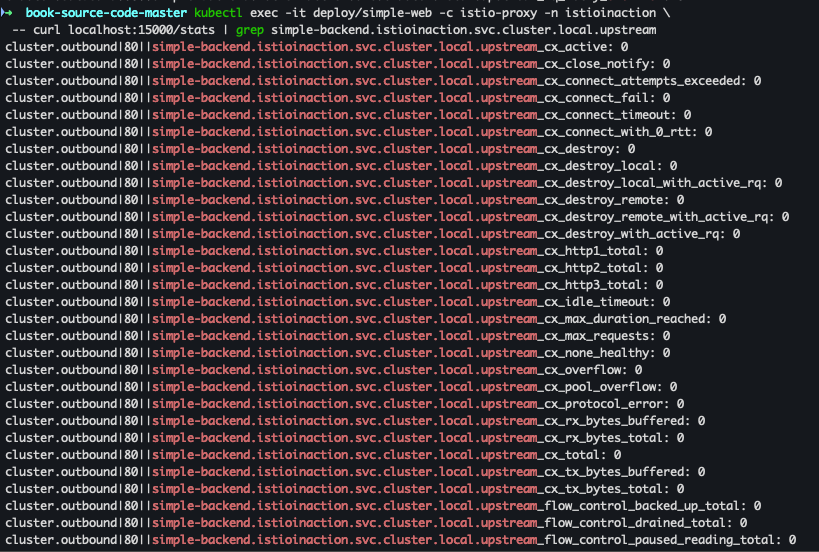

 kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream

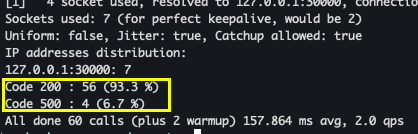

테스트 진행

fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000

로그 확인

kubectl logs -n istioinaction -l app=simple-web -c istio-proxy -f

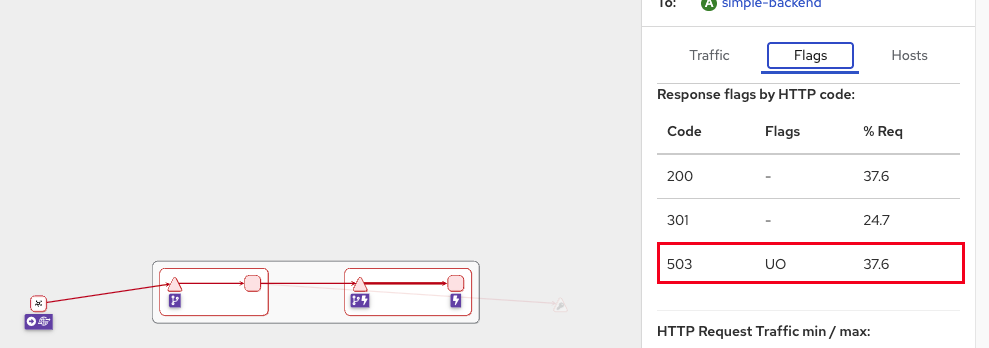

kiali 확인
- 업스트림 서버가 느리게 응답하거나, 다운됨
- 트래픽 급증으로 인해 큐에 쌓인 요청이 너무 많음
- Envoy의 circuit breaker 설정 (예: max_requests, max_connections)을 초과함

Jaeger 확인

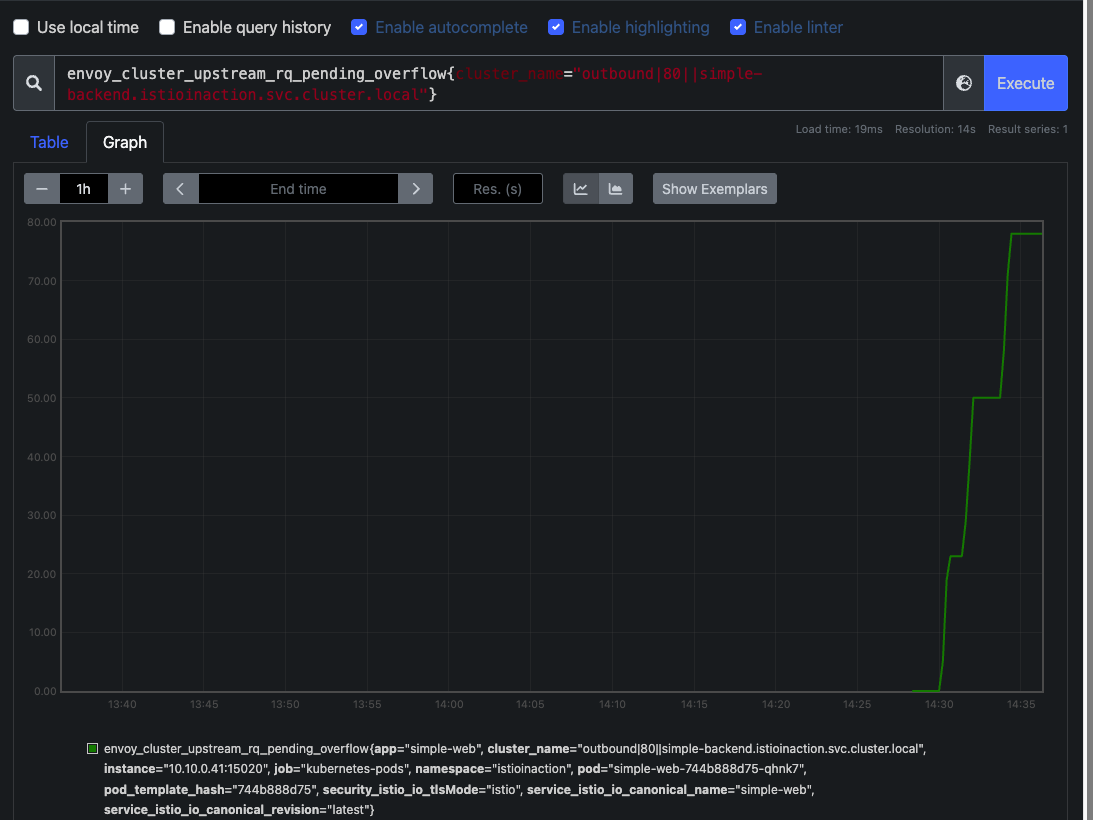

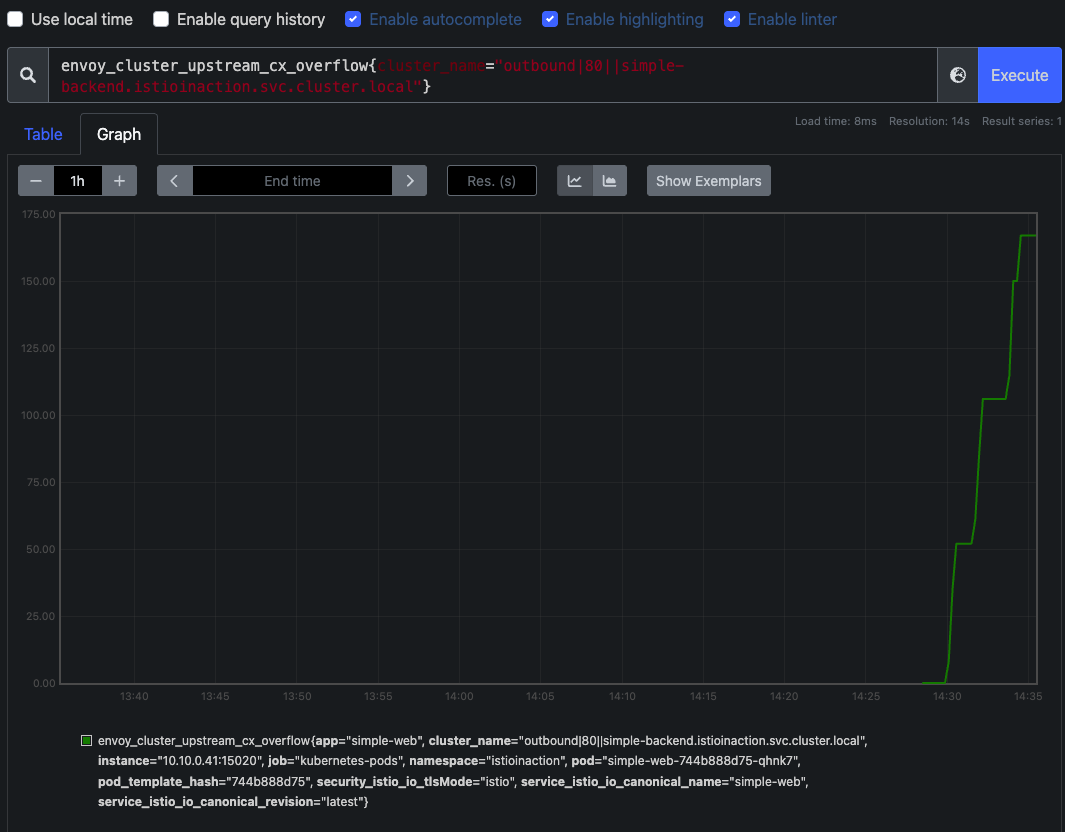

프로메테우스 확인
- envoy_cluster_upstream_cx_overflow - Link
- envoy_cluster_upstream_rq_pending_overflow - Link

http2MaxRequests 증가

kubectl patch destinationrule simple-backend-dr -n istioinaction \
-n istioinaction --type merge --patch \
'{"spec": {"trafficPolicy": {"connectionPool": {"http": {"http2MaxRequests": 2}}}}}'

설정 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json | grep maxRequests

istio-proxy stats 카운터 초기화

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters

로그 모니터링

kubectl logs -n istioinaction -l app=simple-web -c istio-proxy -f

테스트 진행 → 기존 대비 500 에러가 현저하게 줄어듬 (22 → 5)

fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000

overflow 확인 - cx_over_flow : 37 / upstream_rq_pending_overflow :6

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend | grep overflow

cluster upstream 전체 확인

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream

kiali 확인 : simple-web 에선 5xx 에러가 발생하였지만, simple-backend에선 미발생

jaeger 에서 Tags 필터링 찾기 : guid:x-request-id=3e1789ba-2fa4-94b6-a782-cfdf0a405e13 , guid:x-request-id=304fd07c-0d09-9749-8e36-c0758c7464e3
- simple-backend 에서는 정상 301 응답을 주었고, simple-web 에서 503 (UO)발생 되었다

보류 대기열 깊이 2로 변경

kubectl patch destinationrule simple-backend-dr \
-n istioinaction --type merge --patch \
'{"spec": {"trafficPolicy": {"connectionPool": {"http": {"http1MaxPendingRequests": 2}}}}}'

변경 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json | grep maxPendingRequests

istio-proxy stats 카운터 초기화

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters

2개의 커넥션에서 요청을 초당 1개씩 보내기 - 요청 전부 200 OK

fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000

overflow 확인 - cx_overflow : 45 /upstream_rq_pending_overflow : 0

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend | grep overflow

cluster upstream 전체 확인

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream

kiali 확인

jaeger 에서 Tags 필터링 찾기 : guid:x-request-id=3e1789ba-2fa4-94b6-a782-cfdf0a405e13 , guid:x-request-id=304fd07c-0d09-9749-8e36-c0758c7464e3

2) 이상값 감지로 비정상 서비스에 대응하기

이번엔 오동작 misbehaving 하는 특정 호스트를 서비스에서 제거하는 이스티오의 접근법을 다룹니다.

이스티오는 이를 위해 엔보이의 이상값 감지 가능을 사용합니다.

실습 환경 초기화 - 예제에서는 이상값 감지 기능을 고립, 이스티오의 기본 재시도 메커니즘도 비활성화

kubectl delete destinationrule --all -n istioinaction
kubectl delete vs simple-backend-vs -n istioinaction

kubectl apply -f ch6/simple-backend.yaml -n istioinaction
kubectl apply -f ch6/simple-web-stats-incl.yaml -n istioinaction

istio-proxy status 카운터 초기화

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters

호출 테스트 - 전체 200 OK

fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000

확인

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream

kiali 확인

simple-backend-1 엔드포인트는 호출 중 75%가 HTTP 500 실패 설정 배포

kubectl apply -n istioinaction -f ch6/simple-backend-periodic-failure-500.yaml
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep ERROR

kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh
---------------------------------------------------------------
export ERROR_TYPE=http_error
export ERROR_RATE=0.75
export ERROR_CODE=500
exit
---------------------------------------------------------------

배포 확인

kubectl get deploy,pod -n istioinaction -o wide

istio-proxy stats 카운터 초기화

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters

호출 테스트 진행

fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000

확인

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream

kiali 확인

이상 값 감지 설정

이름	설명
`consecutive5xxErrors`	잘못된 요청이 하나만 발생해도 이상값 감지가 발동. 기본값 5, 연속적인 에러 횟수
`interval`	이스티오 서비스 프록시가 체크하는 주기. 기본값 10초
`baseEjectionTime`	서비스 엔드포인트에서 제거된다면, 제거 시간은 n / 해당 시간이 지나면 로드 밸런싱 풀에 다시 추가됨. 기본값 30초
`maxEjectionPercent`	로드 밸런싱 풀에서 제거 가능한 호스트 개수(%) , 기본값 10%

배포 파일 확인

cat ch6/simple-backend-dr-outlier-5s.yaml

이상 값 감지 설정

kubectl apply -f ch6/simple-backend-dr-outlier-5s.yaml -n istioinaction
kubectl get dr -n istioinaction

이상 값 감지 설정 확인

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json

endpoint 확인

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'

통계 초기화

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters

endpoint 모니터링 진행

while true; do docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' ; date; sleep 1; echo; done

로드 테스트 진행 - 500 에러가 극적으로 감소

fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000

통계 확인 - 500 에러 발생 5건

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream

이상 감지 확인

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend | grep outlier

5초후 다시 엔드포인트 모니터링 - 정상화

kiali 확인

jaeger 확인

오류율 개선을 위한 기본 재시도 설정 추가

cat ch6/simple-backend-vs-retry-500.yaml
kubectl apply -f ch6/simple-backend-vs-retry-500.yaml -n istioinaction

통계 초기화

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters

endpoint 모니터링

while true; do docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' ; date; sleep 1; echo; done

로드 테스트 진행 - 전체 200 OK

fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000

이상 감지 확인 - 엔드포인트 이상 감지 전에 3번 실패

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend | grep outlier

통계 확인 - 재시도 retry 덕분에 결과적으로 모두 성공

kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
 -- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream | grep retry

jaeger 확인

6. 리소스 삭제

kind delete cluster --name myk8s
/etc/hosts # 설정된 host 삭제

bocopile

DevOps Engineer

이전 포스트

istio 2주차 - Envoy, Istio Gateway

다음 포스트

istio 3주차 - Traffic control, Resilience

istio

(공통)실습 환경 구성

k8s - 1.23.17 : NodePort (30000/http, 30005/https)

istio - 1.17.8 (addon 포함)

5장 Traffic Control

1. Reducing the risk of deploying new code

배포 (Deployment)

릴리즈 (Release)

카나리 릴리스(Canary Release)

롤백은 어떻게?

과거의 실수: 배포와 릴리스를 동시에?

Istio를 통한 트래픽 제어

2. Routing Request with istio

1) catalog Service v1.0 배포

2) catalog Service v2.0 배포

3) catalog Service v1.0에 모든 트래픽이 가도록 설정

4) catalog Service v2.0에 대한 특정 요청 설정

5) 호출 그래프 내부의 깊은 라우팅

3. 트래픽 변환

1) 기본 테스트

2) Kubernete용 Flagger 사용한 카나리아 릴리스

3) 실습 리소스 정리

4. 트래픽 미러링

1) 트래픽 미러링이란?

2) 실습 환경 초기화

3) 트래픽 미러링

5. Istio의 서비스 검색을 사용하여 클러스터 외부 서비스로 라우팅

1) 설명

2) istio 설정을 통한 간단한 보호계층 추가

3) ServiceEntry 설명

4) ServiceEntry 실습

5) 실습 후 리소스 삭제

6장 Resilience

1. 애플리케이션에 복원력 구축

1) 복원력 패턴의 필요성

2) 기존 인프라의 한계 - 언어 마다 구현 상이, 운영 부담

3) 이스티오 서비스 프록시가 복원력 기능 제공

4) 복원력 패턴을 분산 구현

2. Client-side load balancing

1) 설명

2) DestinationRule 실습

3) Fortio 설치

4) LB 알고리즘에 따른 지연 시간 성능 측정

3. Locality-aware load balancing

1) 설명

2) Hands-on with locality load balancing

3) 가중치 분포로 지역 인식 LB 제어 강화

4. Transparent timeouts and retries

1) timeout : 지연시간

2) 재시도

5. 서킷 브레이커 (with 이스티오)

1) 커넥션 풀 제어로 느린 서비스에 대응하기

2) 이상값 감지로 비정상 서비스에 대응하기

6. 리소스 삭제

istio 2주차 - Envoy, Istio Gateway

4주차 - Observability

0개의 댓글
