신호

디지털 신호란?
아날로그 신호는 정보를 연속적인 물리량으로 표시. 디지털 신호는 항상 0 또는 1의 값을 가지는 신호.
논리 소자들은 트랜지스터의 조합으로 구성되며 +5V를 1, GND를 0으로 처리

논리회로 (Digital Logic Circuit)
이진(Binary) 신호(0과 1) 를 사용하여 연산 및 제어를 수행하는 전자회로. 컴퓨터, 마이크로컨트롤러, 디지털 시스템의 기본

✔ 이진수(Binary Number) 기반 → 0 (Low), 1 (High)
✔ 논리 게이트(Logic Gate) 를 조합하여 연산 수행
✔ 조합 논리 회로 (Combinational Logic)
✔ 순차 논리 회로(Sequential Logic)

High(1) 상태

정의 : 출력이 ‘논리 1’을 나타내는 상태로, 일반적으로 회로의 전원 전압(VCC 근처) 수준에 가까운 전압값을 가짐
특징 :
디지털 논리에서 ‘1’ 또는 ‘TRUE’로 인식
회로가 이 출력을 적극적으로 구동하여, 신호선을 높은 전압으로 만든 상태
예 : 5V 계열 회로에서는 약 5V 근처, 3.3V 계열 회로에서는 약 3.3V 근처

Low(0) 상태

정의: 출력이 ‘논리 0’을 나타내는 상태로, 회로의 GND(접지) 수준에 가까운 전압값을 가짐
특징:
디지털 논리에서 ‘0’ 또는 ‘FALSE’로 인식
회로가 이 출력을 적극적으로 구동하여, 신호선을 낮은 전압(접지)에 가깝게 만든 상태
예 : 5V 계열 회로에서는 약 0V 근처

High Impedance(Z) 상태
정의 : 출력이 회로에 ‘거의 연결되지 않은(open)’ 상태처럼 보이게 만드는 것.

어떤 특정 전압 수준으로 구동하지 않음 (즉, ‘High’도 ‘Low’도 아님)
입출력이 아닌 “출력” 핀을 이 상태로 만들면, 내부적으로는 출력 트랜지스터가 모두 꺼진(open) 상태가 되어, 출력이 외부로 전류를 거의 공급하거나 소모하지 않도록 함

High Impedance(Z) 특징 :

출력이 버스(bus)나 공용선에서 충돌(conflict) 없이 공유될 수 있도록 함.
예: 여러 디바이스가 한 신호선을 번갈아가며 구동해야 할 때, 실제 데이터를 구동하지 않는 디바이스들은 Z 상태로 만든다.
출력이 확실한 0/1 상태가 아니므로, 외부 회로에서 풀업(pull-up)이나 풀다운(pull-down) 저항을 사용하여 선을 특정 레벨로 유도해야 한다.
풀업/풀다운이 없으면 임의 전압(‘floating’)이 되어 예측 불가능한 값이 될 수 있다.
디지털 IC에서 Tri-state, Three-state, 3-state라고도 불림
‘Z’ 상태는 FPGA/마이크로컨트롤러에서 I/O 핀을 “입력” 모드로 설정할 때도 비슷한 효과(외부로 구동하지 않음)를 얻을 수 있다.

측정 시 주의: 멀티미터나 오실로스코프로 Z 상태를 측정하면, 특정한 안정된 전압이 아닌 ‘뜨는’ 값이 보일 수 있다.
이는 내부적으로 드라이빙이 없어서, 측정 환경(계측기/회로/주변 노이즈 등)에 따라 전압이 변하기 때문번외로 High Impedance 상태가 필요한 이유와 활용

High Z 필요한 이유

버스 구조에서의 충돌 방지
마이크로프로세서와 여러 주변장치가 한 데이터 버스(D0~D7 등)를 공유할 때
한 순간에는 단 한 기기만 버스에 데이터를 내보내고, 나머지 기기들은 Z 상태로 둬야 신호 충돌을 피할 수 있음
양방향 포트 구현
GPIO(일반 목적 입출력)를 한 순간에는 출력으로, 다른 순간에는 입력으로 사용하려면
출력이 필요 없을 때 Z(또는 입력) 상태로 전환해 외부 신호를 안전하게 읽을 수 있음
저전력 동작
Z 상태일 때는 해당 핀에 구동 전류가 흐르지 않아 전체 소모전력을 줄일 수 있음

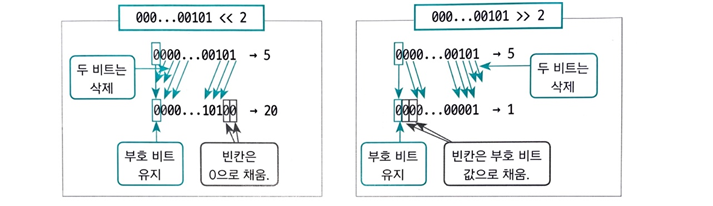

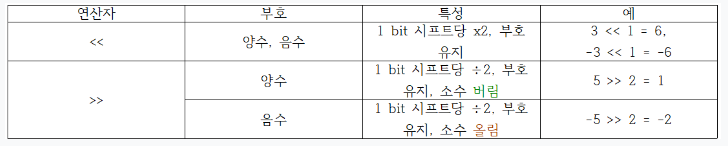

시프트 연산

왼쪽 시프트 (<<)
설명: 비트를 왼쪽으로 이동시키며 오른쪽에 0을 채웁니다.
효과: 각 이동마다 숫자를 2배로 만듭니다.
예시:
5의 이진수: 00000101
5 << 1의 결과: 00001010 (10)
5 << 2의 결과: 00010100 (20)
오른쪽 시프트 (>>)
설명: 비트를 오른쪽으로 이동시키며 왼쪽 비트를 버립니다.
효과: 각 이동마다 숫자를 2로 나눕니다.
예시:
20의 이진수: 00010100
20 >> 1의 결과: 00001010 (10)
20 >> 2의 결과: 00000101 (5)

출처: https://njh208804.tistory.com/38 [우당탕탕 회로둥이:티스토리]

기본 논리 게이트

(Basic Logic Gates)

논리회로는 기본적인 논리 연산을 수행하는 "게이트(Gate)" 로 구성

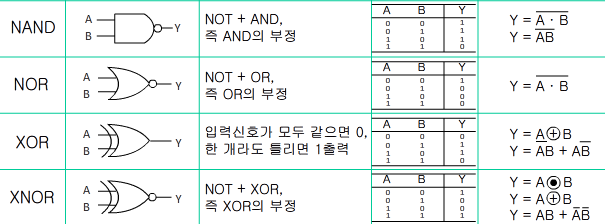

AND 게이트 [ 𝑌=𝐴⋅𝐵 ] : 모든 입력이 1일 때만 1 출력
OR 게이트 [ 𝑌=𝐴+𝐵 ] : 입력 중 하나라도 1이면 1 출력
NOT 게이트 [ 𝑌=𝐴' ] : 입력을 반전 (0→1, 1→0)

NAND 게이트 [ 𝑌=(𝐴⋅𝐵)' ] : AND의 반대 (모든 입력이 1이면 0 출력)
NOR 게이트 [ 𝑌=(𝐴+𝐵)'] : OR의 반대 (모든 입력이 0이면 1 출력)
XOR 게이트 [ 𝑌=𝐴⊕𝐵 = A′B+AB′] : 입력이 다르면 1, 같으면 0 출력
XNOR 게이트 [ 𝑌=𝐴⊕𝐵' ] : 입력이 같으면 1, 다르면 0 출력

조합논리회로

(Combinational Logic Circuit)

과거의 입력값에 상관없이 현재의 입력값에 의해 출력이 결정됨
메모리(저장 기능)가 없으며, 이전 상태를 기억하지 않음

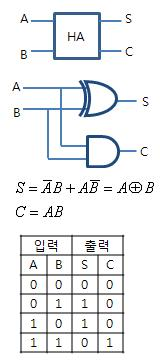

반가산기

2개의 피연산자(오퍼랜드,operand) 만을 더하는 가산기
이전 단에서 올라오는 캐리(올림수)를 고려 안함

입력 : A, B
출력 :
합 (Sum) = 𝐴⊕𝐵 = A′B+AB′
자리올림 (Carry) = 𝐴⋅𝐵
두 개의 입력 (0 또는 1)을 받아들이고, 이들을 더하여 합과 자리 올림 값을 출력. 자리 올림 값은 해당 자리에서 다음 자리로 전달된다.

ex) 1+1을 더할 때, 반가산기는 합을 0으로 출력, 자리 올림(carry) 값 1로 출력.

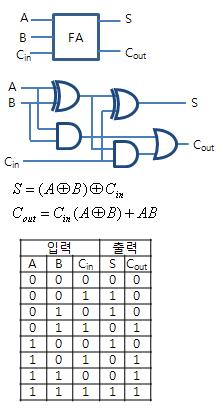

전가산기

2개의 피연산자 및 이전의 캐리(올림수)도 포함해서 더하는 가산기

전 가산기 = 반 가산기 2개 + OR 게이트 1개

입력 : A, B, Cin
출력 :
S = (A⊕B) ⊕ Cin
Cout = Cin (A⊕B) + AB
전가산기는 반가산기와 달리, 세 개의 입력 (A, B, Carry-in)을 받아들이고, 이들을 더하여 합과 자리 올림 값을 출력.
Carry-in은 이전 단계에서의 자리 올림 값을 나타냄.
여러 자릿수의 이진수를 더할 때 사용

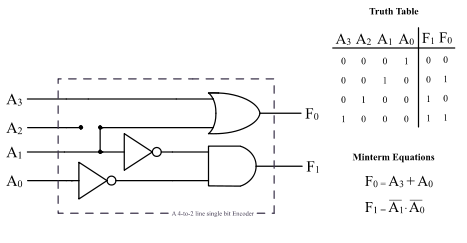

인코더 (Encoder)

입력의 n 비트 2진 코드를, 2n개의 서로다른 정보로 출력시킬 수 있는 논리소자

✔ 입력 : 4비트 (A0, A1, A2, A3)
✔ 출력: 2비트 (F0, F1)
✔ 활성화된 입력의 번호를 이진 코드로 변환

F0 = A3+A0
F1 = A1′ A0′

디코더 (Decoder)

입력 2^n개로부터, 출력 n 비트 코드로 변환하는 논리소자
2^n 개 입력 중 활성화된 하나를 받아들여, 해당되는 n 비트 코드를 출력

2X4 Decoder

✔ 입력: 2비트 (A, B)
✔ 출력: 4비트 (D0, D1, D2, D3)
✔ 입력값에 따라 하나의 출력만 1(High), 나머지는 0(Low)

D0 = A′B′
D1 = A′B
D2 = AB′
D3 = AB

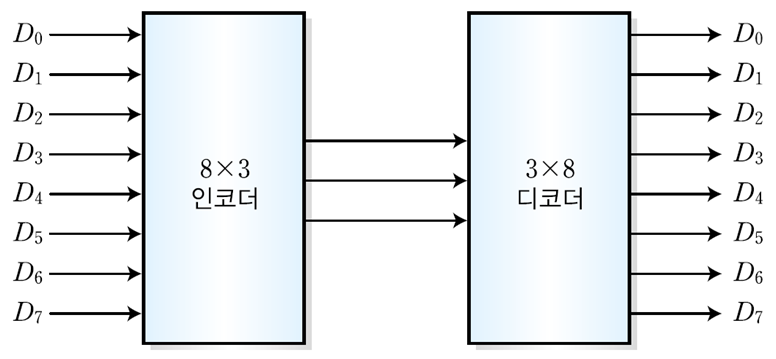

디코더-인코더 관계

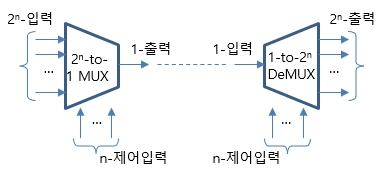

멀티플렉서 & 디멀티플렉서

멀티플렉서 (MUX)

입력신호 중 하나를 선택하여 출력할 수 있는 논리회로
여러 입력 중 하나를 선택하여 출력으로 연결하는(내보내는) 조합논리소자

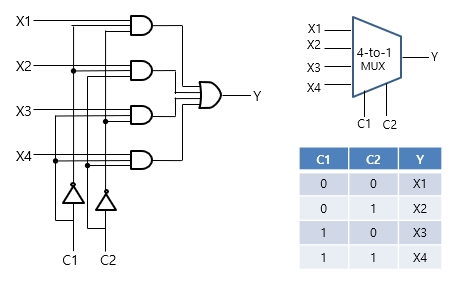

4X1 MUX

✔ 입력 : X1, X2, X3, X4
✔ 선택 신호 : C1 C2
✔ 출력 : Y = (C1′⋅C2′⋅X1)+(C1′⋅C2⋅X2)+(C1⋅C2′⋅X3)+(C1⋅C2⋅X4)

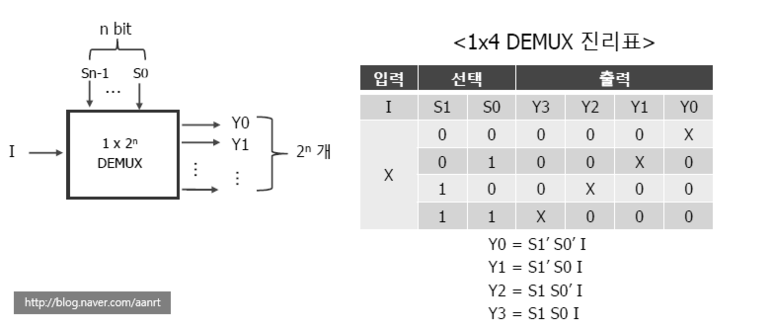

디멀티플렉서 (DEMUX)

하나의 입력신호를 받아서 여러 개의 출력신호로 분배하는 역할.
N개의 선택 입력에 의해 2^N개의 가능한 출력선 중의 하나를 선택하여 정보를 전송

순차논리회로

과거의 입력값과 현재 상태에 의해 출력값 결정됨
ex) 래치, 플립플롭, 레지스터

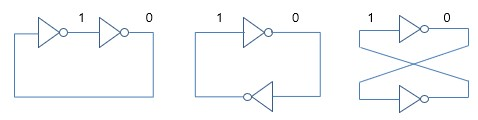

래치

클럭 입력을 갖지 않는, 2진 기억소자 (쌍안정회로)

기억 및 귀환 요소가 있으므로, 플립플롭과 유사하나,
클럭 입력이 없는, 비동기 순서논리회로 소자 임

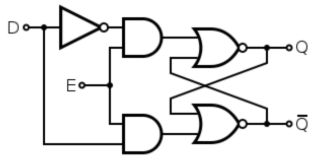

D 래치

✔ 2개의 입력 (D 및 Enable) 만을 갖는 래치
✔ 비동기 RS 래치의 문제(S=1, R=1 금지 상태)를 해결
✔ Enable(또는 Clock) 신호에 따라 데이터(D)를 저장

1 비트 저장 및 투과(전달) 능력 있음

Disable : 저장된 비트(High 또는 Low) 유지
=> 데이터 비트 저장
Enable : D 입력으로부터 새로운 1 비트를 읽어들임 (Read)
=> 데이터 비트 투과(전달)

즉, Enable 1이면 출력은 그대로 입력을 따라감

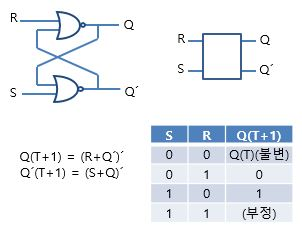

SR 래치

RS 래치는 2개의 NOR 게이트 또는 NAND 게이트로 구성

S=0, R=0 → 이전 상태 유지 (메모리 기능)
S=0, R=1 → Q=0 (Reset 상태)
S=1, R=0 → Q=1 (Set 상태)
S=1, R=1 → 논리적으로 불가능한 상태 (Q, Q'이 동일해짐, 금지됨)

NAND Gate SR 래치

NOR 게이트와 반대로 동작하며, Active-Low 입력 사용
S와 R이 0일 때 동작 (Negative Logic)

플립플롭

✔ 출력(Q)이 현재 입력뿐만 아니라 이전 상태에도 영향을 받음
✔ 클록(Clock) 신호가 있을 때만 동작 (비동기 플립플롭 제외)
클럭 입력을 갖는, 2진 기억소자(쌍안정회로)

RS 플립플롭 (Set-Reset Flip-Flop) :
기본적인 기억 기능 (S=Set, R=Reset)
D 플립플롭 (Data Flip-Flop) :
데이터 저장 (D 입력을 클록에서 Q로 전달)

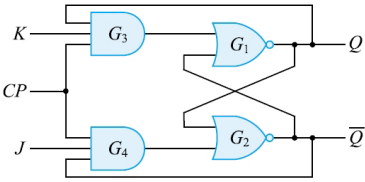

JK 플립플롭 (Jump-Kill Flip-Flop) :
RS 플립플롭의 단점을 개선, 1-1 입력 시 토글(Toggle)

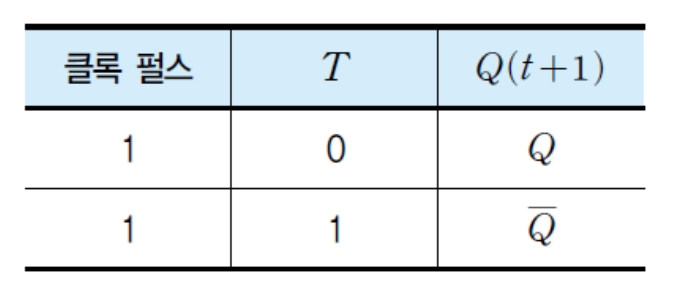

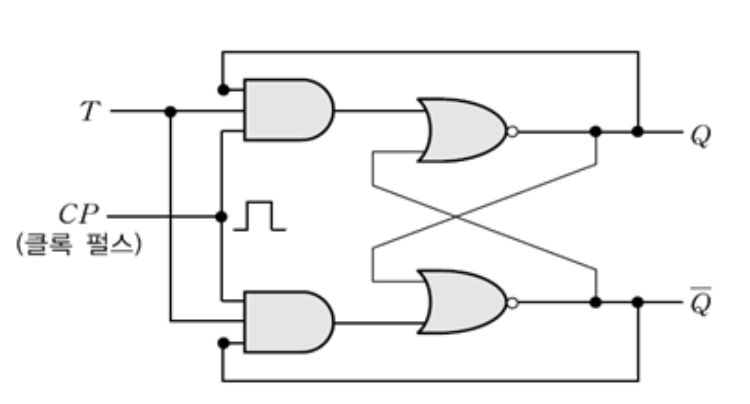

T 플립플롭 (Toggle Flip-Flop) :
매 클록마다 상태가 반전됨 (카운터 회로에 사용)

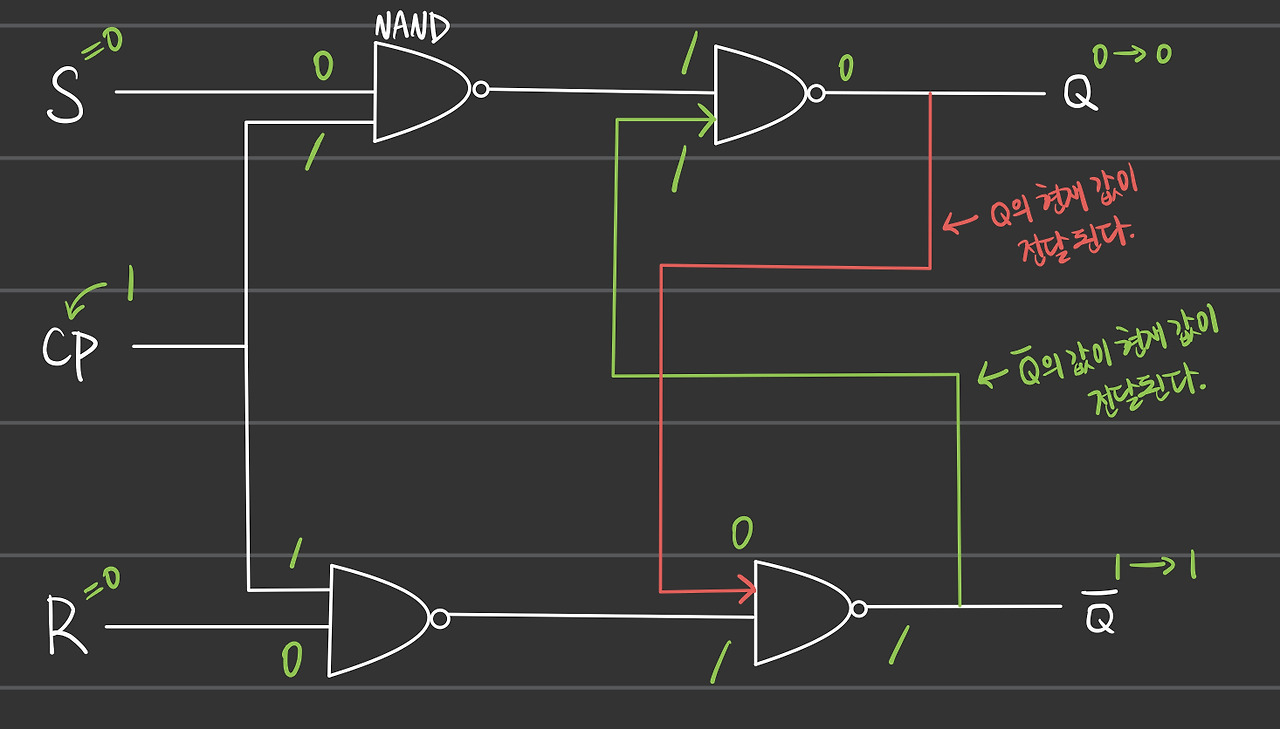

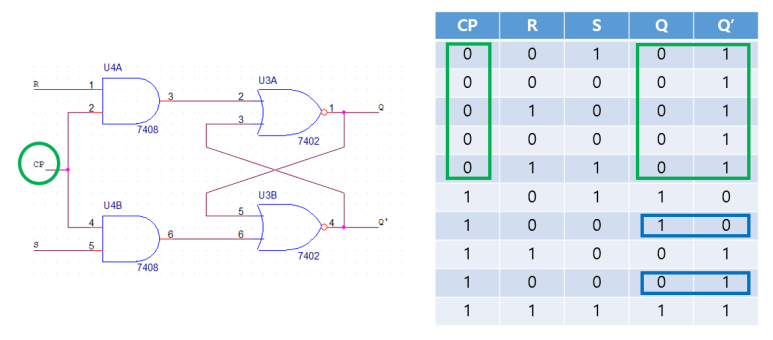

RS 플립플롭

SR래치에 클럭 결합

✔ 입력 : S (Set), R (Reset)
✔ 출력 : Q, Q' (Q의 반대값)
✔ S=1 → Q=1 (Set), R=1 → Q=0 (Reset)

단점 : S=1, R=1 입력 시 출력이 정의되지 않음
→ 해결책 : JK 플립플롭 사용

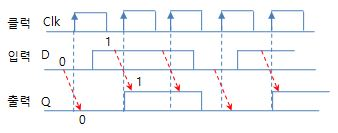

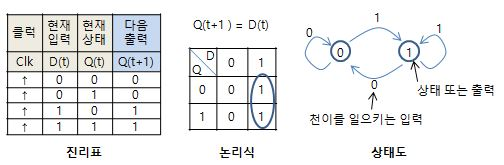

D 플립플롭 (DFF)

✔ 입력: D (Data), Clock (CLK)
✔ 출력: Q, Q'
✔ 클록이 들어올 때 D의 값을 저장하여 출력 Q로 전달

클록이 변할 때만 값이 저장됨
비동기식 래치보다 신뢰성이 높음
레지스터, 메모리 저장장치 등에 사용됨
D 플립플롭은, 지연 소자(Delay Element)의 일종
입력이 다음 활성 클럭이 나타낼 때까지 지연된 후 출력됨
다음 출력 값 Q(t+1) 이 이전의 출력 값 Q(t) 와는 무관
활성 클럭 직전의 입력 D(t) 값으로 됨
