[Project] Multi-Tenant K8s Cluster on ARM64 - (13) [Refactor] Add web external port

현재 테넌트 서버에 접속 가능한 포트는 SSH 접속을 위한 포트뿐입니다. 테넌트 서버에 백엔드 서비스 혹은 모니터링 대시보드 등을 띄웠을 경우 외부 접속 포트가 없고, SSH 접속을 위한 포트로 접속 시 브라우저(HTTP)가 기대하는 응답 웹 프로토콜과 실제 응답으로 나가는 SSH 프로토콜이 충돌하는 상황 발생.

문제 상황

• 웹 서비스용 외부 개방 포트 부재
• 기존에 테넌트 서버당 하나씩 개방한 포트는 SSH 전용 포트이기에 요청-응답 프로토콜 간 충돌 발생

현재 테넌트 서버의 NodePort 관련 설정

  ports:
  - port: 2222           # 서비스 자체의 포트
    targetPort: 2222     # 파드 내부 컨테이너 포트
    nodePort: $NODEPORT  # 외부에서 노드로 들어오는 포트

📌 port, targetPort, nodePort 란?

port - 서비스 자체의 포트

• 역할: 쿠버네티스 클러스터 내부에서 서비스 객체가 노출하는 포트
• 설명: 클러스터 안의 다른 파드들이 이 서비스를 호출할 때 사용하는 포트. 즉, 서비스의 DNS 이름이나 ClusterIP를 통해 통신할 때 기준이 됨

targetPort - 파드 내부 컨테이너 포트

• 역할: 트래픽이 최종적으로 도달하는 파드(애플리케이션) 내부의 포트
• 설명: 실제 애플리케이션 코드가 수신 대기(Listen)하고 있는 포트 번호와 일치해야 함. selector 를 통해 연결된 파드로 트래픽을 전달하는 최종 목적지

nodePort - 외부에서 노드로 들어오는 포트

• 역할: 클러스터 외부에서 각 워커 노드의 IP를 통해 접근할 때 사용하는 포트
• 설명: 클러스터 외부의 사용자가 노드IP:nodePort 로 접속하면 트래픽이 쿠버네티스 내부로 유입
• 범위: 기본적으로 30000~32767 사이의 포트번호 사용 (지정하지 않으면 범위 내에서 랜덤하게 할당됨)

해결 방안

• 기존에 미리 선점(포트포워딩)해두었던 여분의 포트를 사용하여 각 테넌트 서버의 웹 서비스용 포트를 추가 지급
• 환경변수를 사용하여 SSH_NODEPORT 와 WEB_EXTERNAL_PORT 를 관리

spec:
  type: NodePort
  selector:
    app: <app 이름>
  ports:
  # SSH 접속 관련
  - name: ssh-access
    port: 2222
    targetPort: 2222
    nodePort: $SSH_NODEPORT # SSH 접속용 NodePort
	# 웹 접속 관련
  - name: web
    port: $WEB_EXTERNAL_PORT
    targetPort: $WEB_EXTERNAL_PORT
    nodePort: $WEB_NODEPORT

테스트

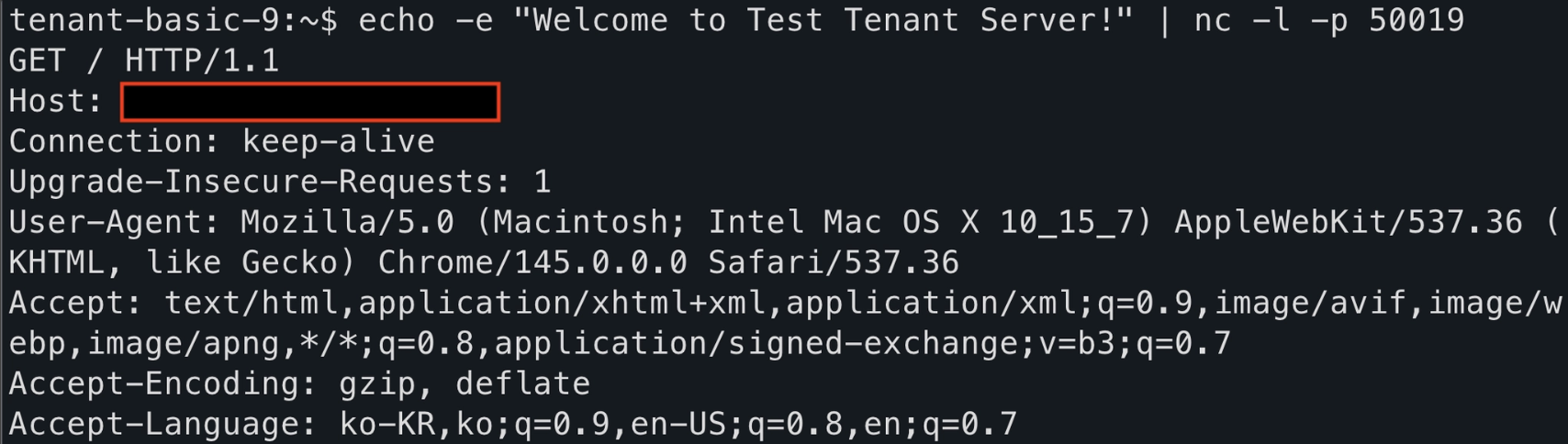

같은 스펙을 가진 테스트용 테넌트 서버에 간단한 nc 명령어로 접속 테스트

echo -e "Welcome to Test Tenant Server!" | nc -l -p <테넌트 서버의 웹 서비스용 포트>

• http://<Public IP>:<웹 서비스용 포트> 로 접속
• 결과 1
  (웹 서비스 전용 포트로 접속이 가능!)

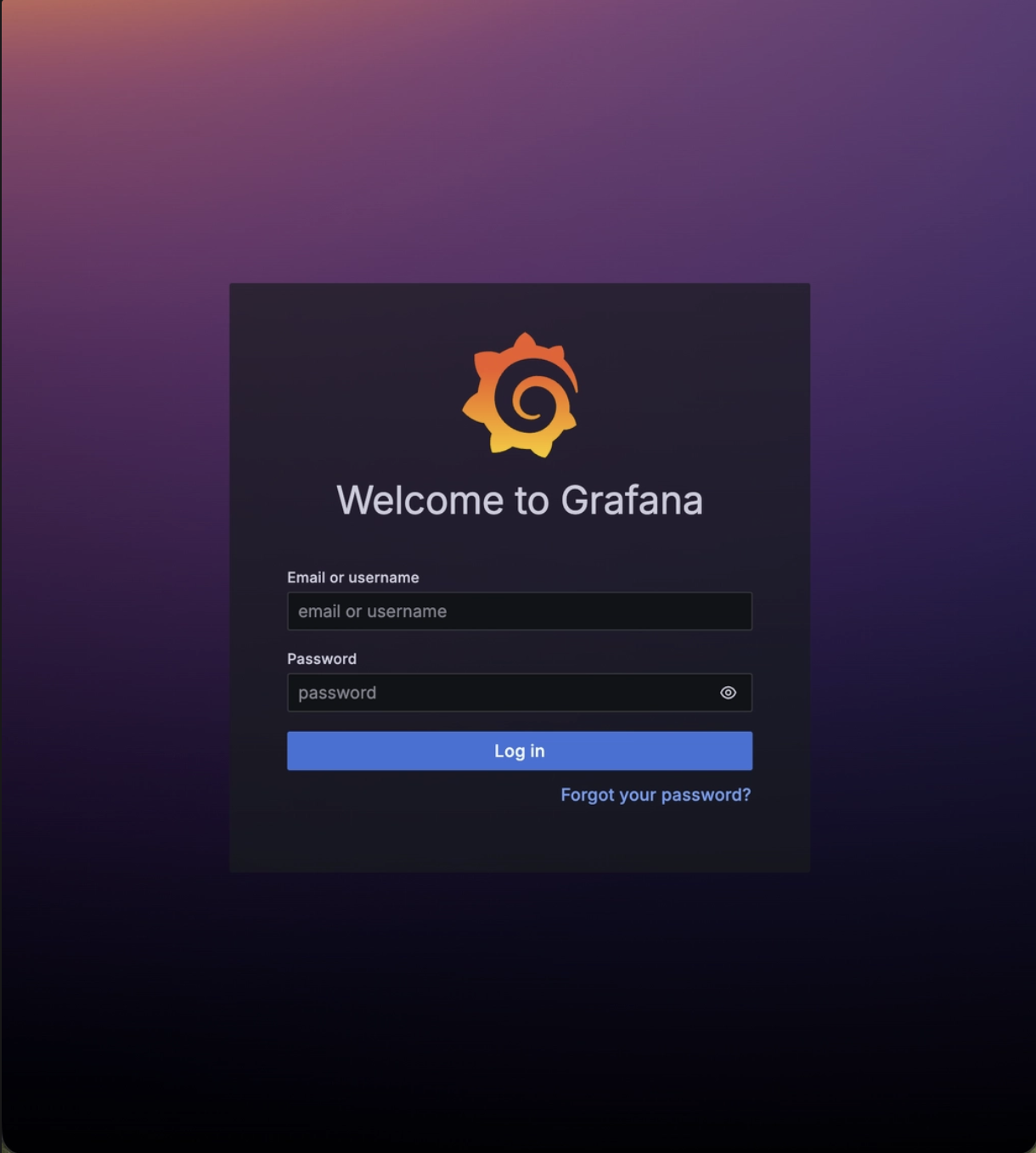

• 결과 2 (실제 테넌트 사용자)

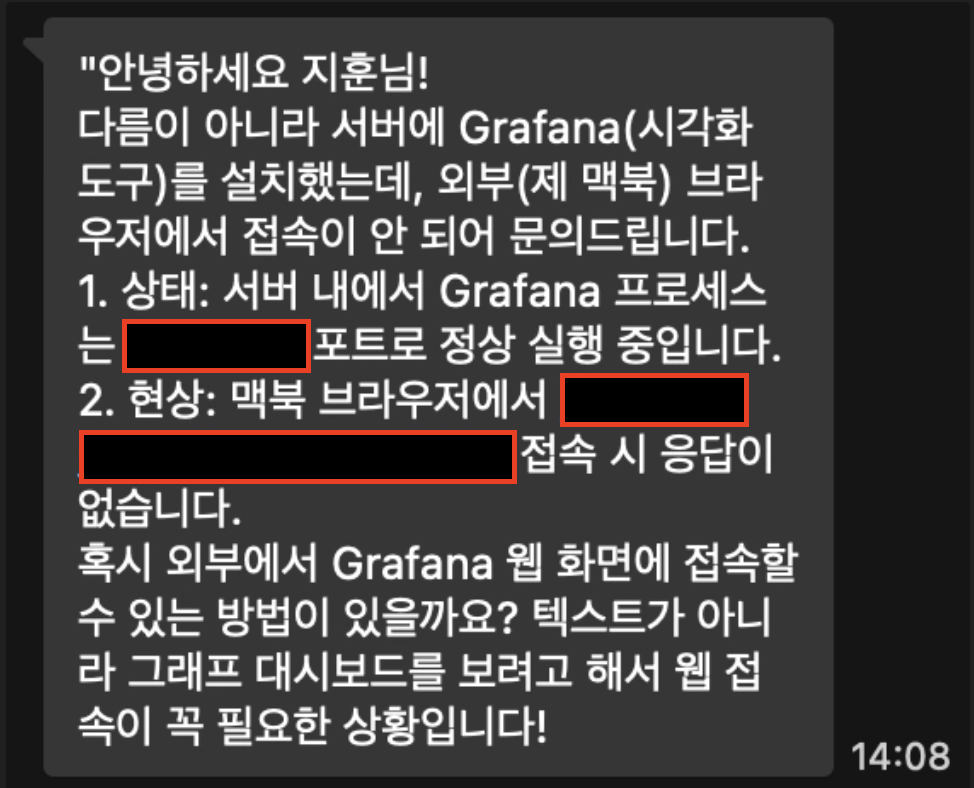

• 문제 상황을 제시해준 테넌트 사용자의 초기 목적대로 해당 팀의 Grafana 대시보드가 성공적으로 띄워졌음을 확인할 수 있습니다.

마무리

하나의 테넌트 서버에 용도가 다른 두 포트를 개방하며, 외부에서 트래픽이 들어왔을 때 내부에서 그 흐름을 파악할 수 있게 된 리팩토링이었던 것 같습니다. 네트워크 흐름에 대한 정리는 다음 포스팅에서 간단한 아키텍처와 함께 정리해보겠습니다.
