오늘 학습 키워드

화면 내 마우스 방향 회전
AI 기초
Nav Mesh 생성
AI Perception

1. 화면 내 마우스 방향 회전

앞서, 마우스 우클릭을 짧게 한 것과 길게 한 것을 구현하였음
좀보이드처럼 우클릭을 길게 하였을 때, 캐릭터가 화면 내 마우스 위치를 향하도록 회전시키려 함

2. DeprojectMousePositionToWorld

APlayerController::DeprojectMousePositionToWorld(FVector& WorldLocation, FVector& WorldDirection)

커서의 위치를 월드좌표에서의 WorldLocation, WorldDirection으로 반환해줌 (매개인자에 값을 넣어줌)
그래서 위 함수를 실행 후, 캐릭터의 rotation을 WorldDirection으로 해주었으나 회전이 이상해짐을 발견
그래서 이 함수를 실행했을 때, 마우스 위치를 디버깅라인으로 찍어보니 내가 원했던 위치가 아니었음

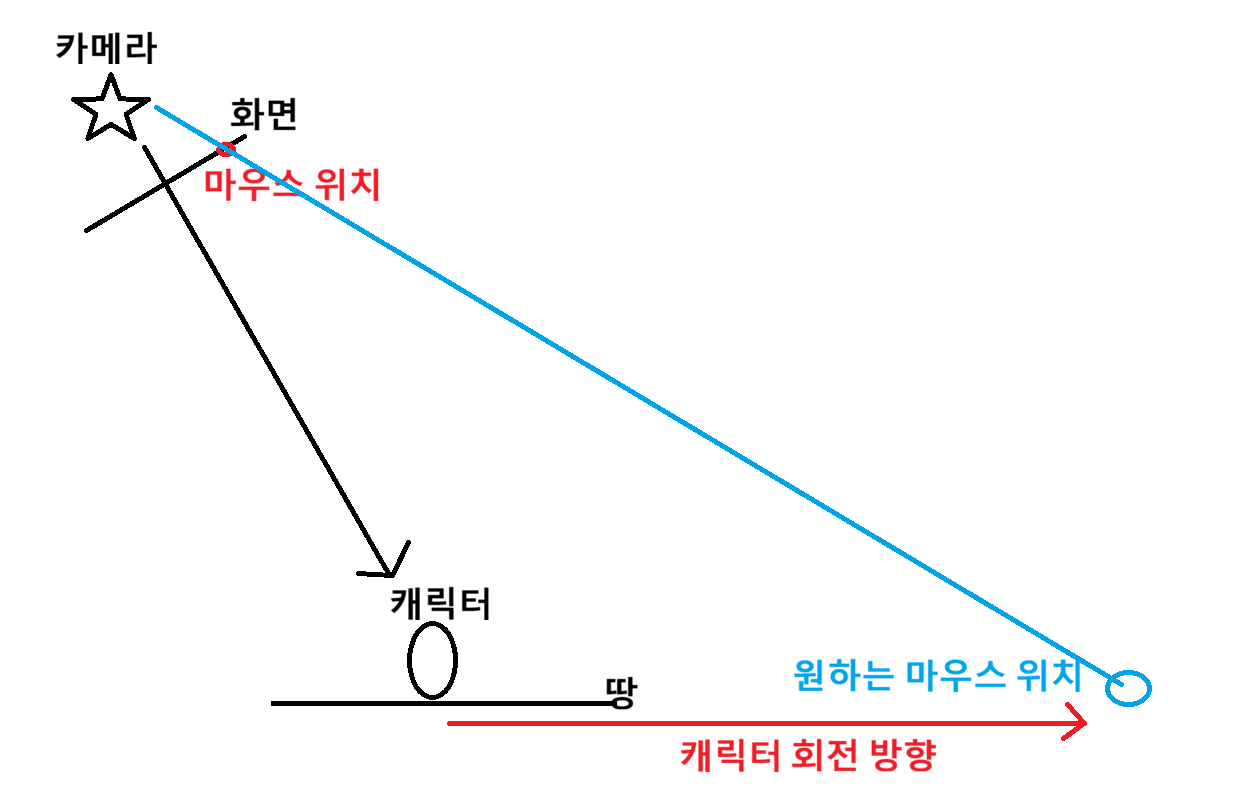

게임 화면	월드에서의 실제 마우스 위치

따라서 마우스 커서가 내가 원하는 곳으로 잡히도록, 먼저 DeprojectMousePositionToWorld를 통해 화면에서의 마우스 월드좌표를 얻고, 라인트레이싱을 이용

void AMyCharacter::TurnToMouse()
{
	AMyPlayerController* MyPC = GetOwner<AMyPlayerController>();
	if (!IsValid(MyPC))
		return;

	FVector WorldLocation, WorldDirection;
	if (MyPC->DeprojectMousePositionToWorld(WorldLocation, WorldDirection) == false)
		return;

	FVector Start = Camera->GetComponentLocation();
	FVector Direction = WorldLocation - Start;
	FVector End = Start + Direction * 10000.f;

	FHitResult Hit;
	FCollisionQueryParams Params;
	Params.bTraceComplex = true;
	Params.AddIgnoredActor(this);	// 캐릭터는 무시

	if (GetWorld()->LineTraceSingleByChannel(
		Hit, Start, End, ECC_Visibility, Params) == false)
	{
		UE_LOG(LogTemp, Error, TEXT("Line Trace Error"));
		return;
	}
	FVector TargetPoint = Hit.ImpactPoint;
	FRotator TargetRot = {0, (TargetPoint - GetActorLocation()).Rotation().Yaw, 0.f};
	ServerRPC_TurnToMouse(TargetRot);
}

2. AI 기초 생성

AAIController를 상속받아 AI전용 컨트롤러를 만들고, ACharacter 상속받아 AI캐릭터를 생성
Build.cs에 AI관련 모듈 추가

// Copyright Epic Games, Inc. All Rights Reserved.

using UnrealBuildTool;

public class MyAI : ModuleRules
{
	public MyAI(ReadOnlyTargetRules Target) : base(Target)
	{
		PublicDependencyModuleNames.AddRange(new string[] {
        	// ... //
			"AIModule",
			"StateTreeModule",
			"GameplayStateTreeModule",
			"NavigationSystem",
			"GameplayTasks"
		});
	}
}

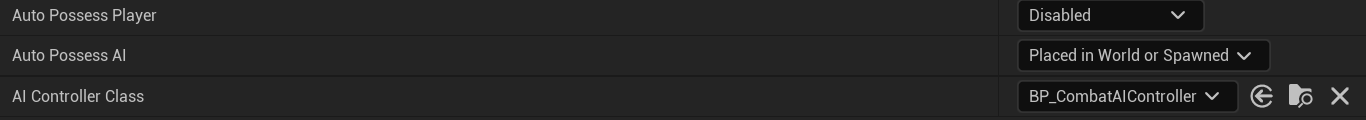

AICharacter에 AI컨트롤러 설정

AMyEnemyCharacter::AMyEnemyCharacter()
{
	AIControllerClass = AMyAIController::StaticClass();
	AutoPossessAI = EAutoPossessAI::PlacedInWorldOrSpawned;	// Possess 타입 설정
}

3. Nav따라 랜덤하게 움직이는 AI

Navigation Volume을 레벨에 추가해 Nav Mesh 생성

	원하는 영역만큼 Scale 추가해주고, P눌러 Nav Mesh확인

NavigationSystem을 이용하여 랜덤으로 AI 움직이기

#include "NavigationSystem.h"

void AMyAIController::BeginPlay()
{
	Super::BeginPlay();

	GetWorldTimerManager().SetTimer(
		RandomMoveTimer,
		this,
		&AMyAIController::MoveToRandomLocation,
		3.0f,
		true,
		1.0f
	);
}

void AMyAIController::MoveToRandomLocation()
{
	UNavigationSystemV1* NavSystem = UNavigationSystemV1::GetCurrent(GetWorld());

    // 랜덤 위치 저장할 변수
	FNavLocation RandomLocation;
	bool bFoundLocation = NavSystem->GetRandomReachablePointInRadius(
		MyPawn->GetActorLocation(),
		MoveRadius,
		RandomLocation
	);

	if (bFoundLocation)
    	// 전용 이동 함수
		MoveToLocation(RandomLocation.Location);
}

3.1. 이동 애니메이션 처리

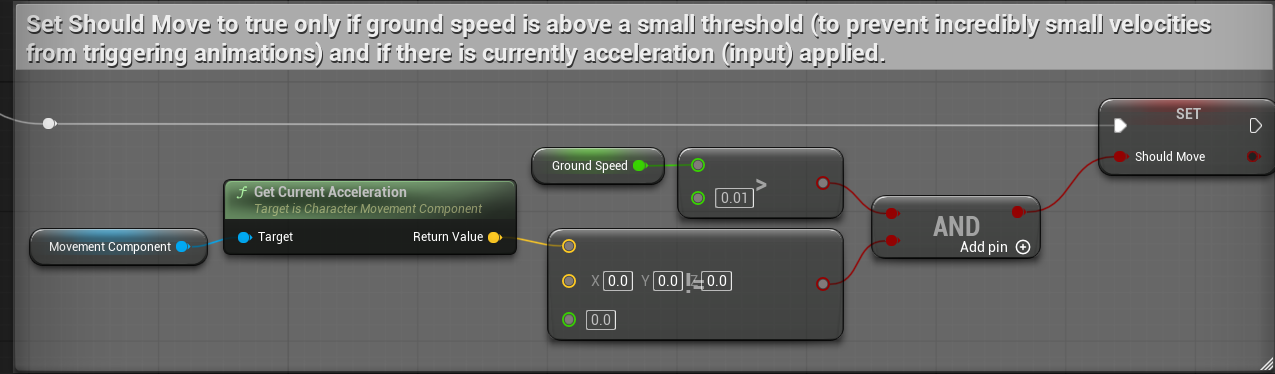

ThirdPerson에서 제공하는 애니메이션은 MovementComponent를 가져와 이동 애니메이션에 사용하는데, 컨트롤러의 입력이 없으면 Accerlaration 값이 0임

따라서 입력 없이 이동하는 AI캐릭터는 해당 값이 0이 되어 AND에서 false나와 Sholud Move가 false가 되어 이동할 때 이동 애니메이션이 재생 안 됨

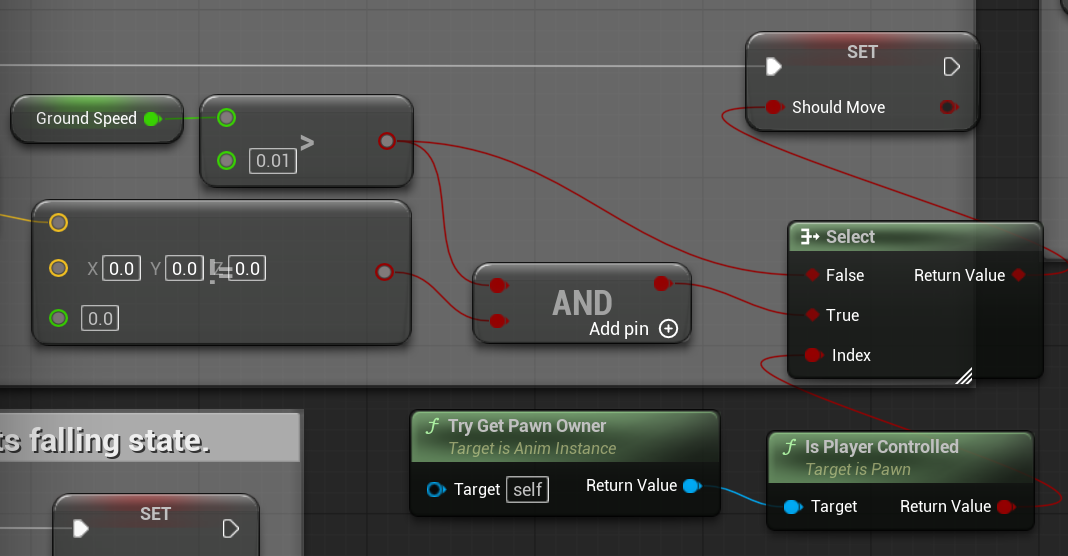

따라서, AI의 경우 아래와 같이 블루프린트 노드를 추가해 그냥 Ground Speed값으로만 Should Move를 판단해 이동 애니메이션 잘 작동하도록 함
(Is Player Controlled : 플레이어가 컨트롤하고 있는 폰이면 true반환)

4. AI Perception

언리얼에서 AI가 다른 물체나 캐릭터를 감지할 수 있도록 제공하는 기능
감지당할 대상은 AI Perception Source를 가지어 감지되도록 함
이 컴포넌트를 AI캐릭터가 아닌 AI컨트롤러에 사용

4.1. 감지할 AI에 추가

컨트롤러 헤더

#include "CoreMinimal.h"
#include "AIController.h"
#include "Perception/AIPerceptionTypes.h"
#include "MyAIController.generated.h"

class UAIPerceptionComponent;
class UAISenseConfig_Sight;

UCLASS()
class MyAI_API AMyAIController : public AAIController
{
	GENERATED_BODY()
	// ... //
protected:
	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "AI")
	UAIPerceptionComponent* AIPerception;

	// 시야 감각으로 인지
	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "AI")
	UAISenseConfig_Sight* SightConfig;

	UFUNCTION()
	void OnPerceptionUpdated(AActor* Actor, FAIStimulus Stimulus);
};

컨트롤러 cpp

#include "Perception/AIPerceptionComponent.h"
#include "Perception/AISenseConfig_Sight.h"

AMyAIController::AMyAIController()
{
	AIPerception = CreateDefaultSubobject<UAIPerceptionComponent>(TEXT("Percep"));
	SetPerceptionComponent(*AIPerception);	// 컴포넌트로 등록

	// 시야 설정
	SightConfig = CreateDefaultSubobject<UAISenseConfig_Sight>(TEXT("SightConfig"));
	SightConfig->SightRadius = 1500.0f;		// 인지 가능한 거리
	SightConfig->LoseSightRadius = 2000.0f;	// 인지 후 상대를 놓치는 거리
	SightConfig->PeripheralVisionAngleDegrees = 90.0f;	// 시야각(전방기준. 총 180도)
	SightConfig->SetMaxAge(5.0f);	// 인지하고 놓친다음 놓친 대상을 기억하는 시간

	// 시야로 인지할 대상 (적, 중립, 친구)
	SightConfig->DetectionByAffiliation.bDetectEnemies = true;
	SightConfig->DetectionByAffiliation.bDetectNeutrals = true;
	SightConfig->DetectionByAffiliation.bDetectFriendlies = true;

	// 인지컴포넌트에 시야 등록
	AIPerception->ConfigureSense(*SightConfig);
    // 다른 감각들과 같이 인지했을 때 어떤 감각을 우선시 할 것인지
	AIPerception->SetDominantSense(SightConfig->GetSenseImplementation());
}

void AMyAIController::BeginPlay()
{
	Super::BeginPlay();

	if (AIPerception)
	{
    	// 인지하거나 인지 풀렸을 때 부를 함수
		AIPerception->OnTargetPerceptionUpdated.AddDynamic(
			this,
			&AMyAIController::OnPerceptionUpdated
		);
	}
}

void AMyAIController::OnPerceptionUpdated(AActor* Actor, FAIStimulus Stimulus)
{
	// 인지했으면
	if (Stimulus.WasSuccessfullySensed())
	{
		// ... //
	}
	else		// 놓쳤으면
	{
		// ... //
	}
}

4.2. 감지당할 대상에 추가

캐릭터 헤더

#include "Perception/AIPerceptionStimuliSourceComponent.h"

protected:
	// 감지당할 소스 컴포넌트
    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "AI")
    UAIPerceptionStimuliSourceComponent* StimuliSource;

캐릭터 cpp

#include "Perception/AISense_Sight.h"

AThirdPersonCharacter::AThirdPersonCharacter()
{
    StimuliSource = CreateDefaultSubobject
    	<UAIPerceptionStimuliSourceComponent>(TEXT("StimuliSource"));
}

void AThirdPersonCharacter::BeginPlay()
{
    Super::BeginPlay();

    if (StimuliSource)
    {
    	// 소스 등록
        StimuliSource->RegisterForSense(TSubclassOf<UAISense_Sight>());
        StimuliSource->RegisterWithPerceptionSystem();
    }
}
