본 글의 내용은 Operating Systems: Three Easy Pieces의 Mechanism: Limited Direct Execution 챕터를 정리한 것입니다.

☑️ 개요

• 스케줄링 은 OS라는 시스템의 가상화를 어떤 식으로 효율적으로 구상할 지(가상화의 오버헤드를 줄일지)에 기여한 솔루션이었다.

• CPU의 제어권을 유지하면서 효율적으로 프로세스를 작동시키는 것 또한 OS 에게 주어지는 과제다.

• 특정 프로그램이 무한히 작동하거나, 하드웨어 제어권을 가지거나, 중요한 정보에 마음대로 접근할 수 없도록 해야한다.

☑️ Direct Execution

• 프로그램을 빠르게 실행시키려면, CPU가 직접 프로그램을 작동시키면 된다.

• 문제점

  • 실행시킬 프로그램이 우리가 원하지 않았던 작업을 하지 않을 것이라 보장 할 수 있는가?

  • CPU가 직접적으로 실행을 하면 OS는 프로세스 스케줄링 (time sharing)을 어떻게 해야되는가?

• 위의 문제점들로 인해 CPU를 가상화 해야한다는 결과가 도출되었다.

☑️ 접근 제한

• 직접 실행(Direct Execution)은 성능 면에서는 확실히 강점이 있다고 할 수 있다.

• 하지만 프로세스가 I/O 요청이나 CPU나 메모리 등에 액세스 하려는(접근 권한을 확장하려는) 시도를 한다면?

• 그런 접근을 제한없이 마음대로 할 수 있게 하는 것은 시스템이 지향하는 것과 어긋난다.

  • 예) 파일 관리 시스템에서 특별한 권한 없이 디스크의 모든 장소에 접근할 수 있다면 보안이 무너진다.

• 이런 접근을 제한하기 위해 탄생한 것이 User Mode 이다.

☑️ User mode & Kernel mode

• User Mode 란, 작성된 코드가 제한된 범주 내에서 실행되는 것을 의미한다.

  • 예) User Mode 인 프로세스는 입출력 요청을 할 수가 없다. 그렇게 한다면 OS 가 프로세스를 죽인다.

• Kernel Mode 란, 반대로 코드가 OS 혹은 커널에서 실행되고 User Mode 에서는 제한되던 권한들을 부여받을 수 있다.

• 그런데 이렇게 모드가 나뉘어져 있다면, User Mode 는 평생 입출력 요청은 할 수가 없는 것인가?

  → User Mode 에서도 제한 권한에 접근할 수 있도록, System Call 이 제공된다.

☑️ System Call: Trap Instruction

• System Call 은 커널 쪽에서 User Mode 프로그램에게 제한하고 있던 기능을 제공한다.
  (굉장히 제한적으로)

• 이 System Call 은 trap instruction 이라는 정해진 통로로 Kernel Mode 로 진입한다.

• Kernel Mode 로 진입하면, privileged level을 높이게 되는데,
  이 때 해당 privileged level로 충족할 수 있는 허용된 오퍼레이션들을 실행할 수 있게 된다.

• 그래서 원하던 작업을 실행할 수 있게 되고,
  그 후 return-from-trap instruction이 호출되면서 privileged level이 하향되며 User Mode 로 돌아간다.

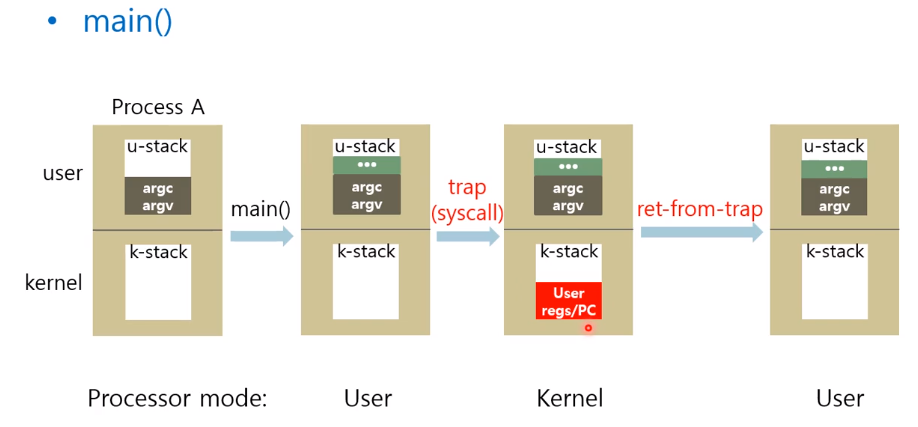

• Mode를 전환하는 과정에서, User Mode에서 사용된 정보들을 보존해야 하기 때문에 레지스터/PC의 정보를 Kernel Stack에 저장하고 복원한다.

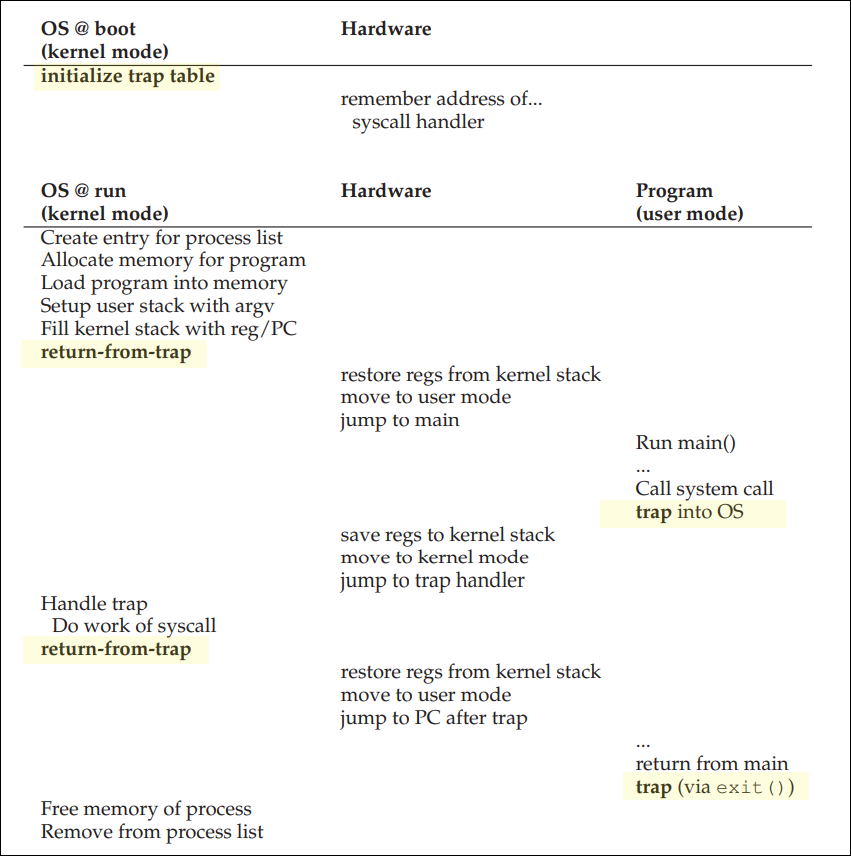

• OS 내에는 부팅할 때 생성되는 Trap Table 이 존재하고 그곳에 key-value 형태로 handler들이 등록되어 있기 때문에, Trap이 올바르게 동작하도록 설정할 수 있다. (Trap Table 의 위치는 CPU에 기록된다.)

• 이 Trap Table 의 존재 덕분에 OS 가 특정 예외가 발생하면 HW가 어떤 코드가 실행돼야 하는지 지시할 수 있다. (Trap Handler (핸들러도 Instruction임.)의 위치를 알려준다)

• 하지만 Trap Table 의 핸들러를 HW가 실행할 수 있도록 하는 것은 권한이 필요한 작업이고, User Mode 에서 요청할 시 프로세스가 파괴된다.

☑️ 프로세스 스위칭

• 정확히 말하면, 프로세스는 OS 가 실행하는 것이 아니라, CPU가 실행하는 것이다.

• 그렇다면 OS 가 어떻게 프로세스를 스위칭하고, 종료할까?

  → System Call 이 발생할 때마다 제어권은 OS 에게 넘어오므로, 그때 하면 된다. System Call 은 파일 입출력이나, 예외 발생 등 다양한 상황에서 호출되기 때문이다.

  → 하지만 만약 프로세스가 System Call 을 발생시키지 않고, 무한 루프만을 돈다면?

  → OS 를 재부팅하는 방법밖에 없다.

  ⇒ 이런 경우를 타개하기 위해서 고안된 방식이 Timer Interrupt 이다.


☑️ Timer Interrupt & Context 저장

• 각 프로세스의 Timer 가 만료되면, Interrupt 가 발생한다.

  • 그럼 실행 중이던 프로세스는 중단된다.

  • OS 의 Interrupt Handler 가 실행된다.

  • 이때 OS 는 CPU 제어권을 다시 획득하며, 프로세스를 멈추거나 컨텍스트 스위칭을 하는 등 원하는 동작을 할 수 있다.

• Interrupt 가 발생했을 때 어떤 코드를 실행해야 되는지는 OS가 부팅 시에 HW에게 알려둔다. 그리고 부팅 과정 안에서 타이머를 시작한다.

• 타이머가 시작됐다는 것은, 더이상 OS가 실행 주도권에 대한 걱정을 하지 않아도 된다는 것과 같다.

• 컨텍스트 스위칭을 하려면 현재 실행하는 프로세스의 컨텍스트를 저장하고, 다음 프로세스의 컨텍스트를 불러와야 된다. (다른 커널 스택을 선택하기 위해 스택 포인터가 수정된다)

  → 이때도 return from trap 이 발생한다. (Trap Instruction 으로 Kernel Mode 가 되지 않았지만!)

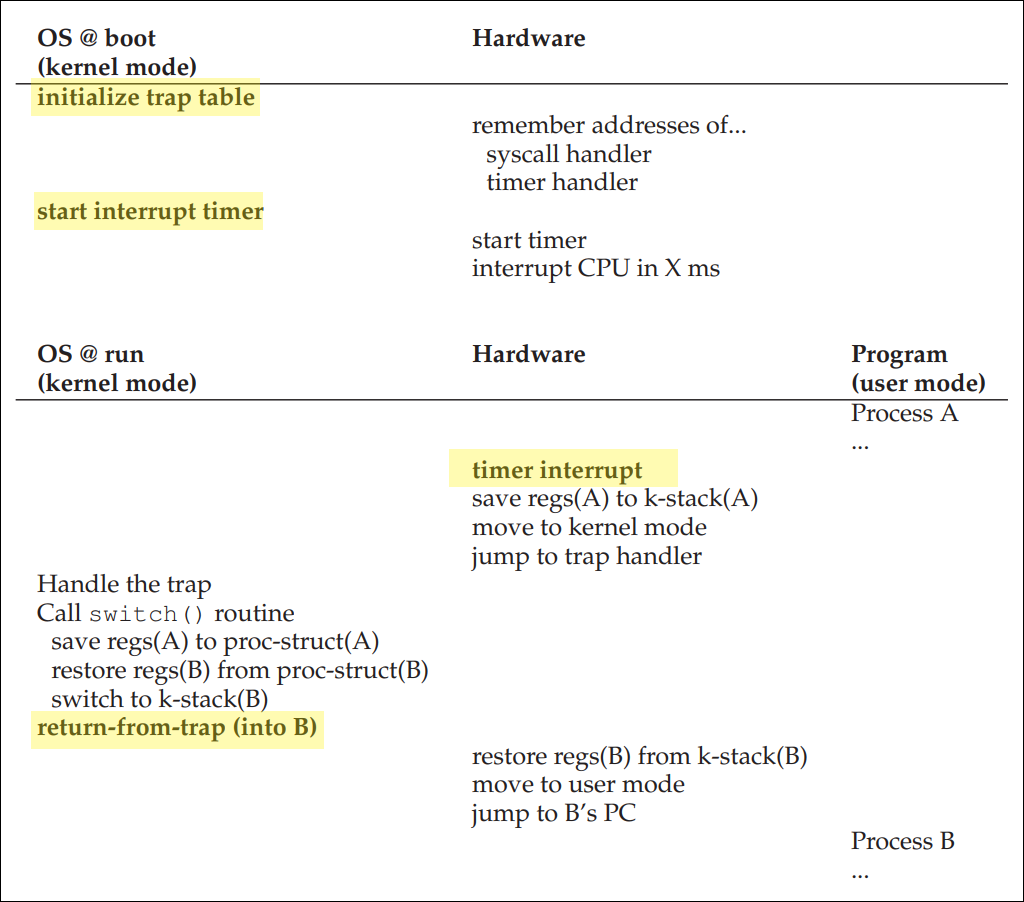

• 한가지 더 확인할 것은, 위 예시에서 timer interrupt 가 발생한 이후, User Mode 상태의 레지스터 정보가 HW에 의해 저장된다는 것이다.

• 반면에 context switching 과정에서 일어나는 커널 레지스터의 정보는 OS 에 의해 저장되고, 저장 위치는 PCB 이다. (즉, 메모리)

☑️ 동시성에 대한 염려

• 만약 System Call 을 처리 중인데 Timer Interrupt 가 발생한다면?

• Interrupt 처리 중에 또 Interrupt 가 발생한다면?

• 이러한 동시성에 대한 염려때문에, Lock 또는 Interrupt 비활성화 등이 논의되었다.

✅ 요약

• CPU 가상화의 한 축을 담당하는 low-level mechanism을 실현시키기 위해 Limited Direction Execution이 도입되었다. (User mode & Kernel mode)

• CPU에서 프로그램을 직접 실행하지만, 프로세스는 각 모드에 의해 OS의 도움 없이는 실행할 수 있는 작업이 제한되는 것이다.

• 프로세스는 system call(trap instruction)을 통해 kernel mode에 진입할 수 있으며, 제한되던 작업을 실행 후 return-from-trap instruction을 통해 user mode로 복귀한다.

• 이런 system call을 통해 주도권이 OS에게 넘어가므로, system call이 호출되지 않으면 context switching을 할 수 없는 문제가 있는데, 이걸 해결하기 위해 timer interrupt가 등장하였다.

• timer가 끝나면 interrupt가 발생하며, kernel mode로 진입하여 context switching이 가능해진다.
