Introduction

Ford-Fulkerson Method(포드-풀커슨 방법)은 3가지 중요 아이디어에 의존한다. 앞에서 배운 잔여 네트워크(residual network) / 증강 경로(augmenting path) / cut이다. 이 3가지 개념은 Max-flow Min-cut 정리에 활용된다.

포드-풀커슨 방법은 flow 값을 반복적으로 증가시킨다. 모든 $u, v \in V$ 에 대해 $f(u,v) = 0$ 으로 초기화시킨 뒤, 매 단계마다 잔여 네트워크의 증강 경로를 찾는다. 증강 경로를 찾았다면, 해당 경로 $p$ 를 따라 augmentation 연산을 수행하여 flow를 증가시킨다. 만약 잔여 네트워크의 증강 경로가 더 이상 존재하지 않는다면 $f$ 를 return한다. 이 방법은 우리가 part 1에서 했던 방법과 크게 다르지 않다. 더 이상 증강 경로가 존재하지 않는 것이 maximum flow를 찾았다는 의미가 되는 것은 max-flow min-cut 정리로 증명이 가능하다.

Cut

cut에 대한 개념을 더 자세히 배워보자. flow network의 $\text{cut}(S, T)$ 은 $V$ 를 $s \in S, t \in T$ 가 되게 하는 분할이다. flow $f$ 에 대해 $\text{cut}(S, T)$ 의 net flow는 다음과 같다.

f(S, T) = \sum_{u \in S} \sum_{v \in T} f(u,v) -\sum_{u \in S} \sum_{v \in T} f(v,u)

그리고 $\text{cut}(S, T)$ 의 용량(capacity)는 다음과 같다.

c(S, T) = \sum_{u \in S}\sum_{v \in T}c(u,v)

flow network의 minimum cut은 네트워크의 모든 cut 중 용량이 최소가 되는 cut을 의미한다.

정리 1

cut에 대한 정의를 바탕으로 다음과 같은 정리를 증명해보자.

For any $\text{cut}(S,T)$ , $f(S, T) = |f|$ .

이전 시간에 flow network의 flow는 flow conservation을 지켜야 했다. 그렇기에 $u \in V - {s, t}$ 에 대해 다음과 같이 flow conservation을 다시 쓸 수 있다.

\sum_{v \in V} f(u, v) = \sum_{v \in V} f(v, u)

$|f|$ 의 정의는 다음과 같았다.

\begin{aligned} |f| &= \sum_{v \in V} f(s, v) - \sum_{v \in V}f(v, s) \end{aligned}

flow conservation 식을 이용하면 다음과 같이 쓸 수 있다.

\begin{aligned} |f| &= \sum_{v \in V} f(s, v) - \sum_{v \in V}f(v, s)\\ &= \sum_{v \in V} f(s, v) - \sum_{v \in V}f(v, s) + \sum_{u \in S - \{s\}}\left(\sum_{v \in V} f(u, v) - \sum_{v \in V} f(v, u) \right)\\ &= \sum_{v \in V}f(s,v) + \sum_{u \in S-\{s\}}\sum_{v \in V}f(u,v) - \sum_{v \in V}f(v,s) + \sum_{u \in S-\{s\}}\sum_{v \in V}f(v,u)\\ &= \sum_{v \in V} \left(f(s, v) - \sum_{u \in S - \{s \}} f(u, v)\right) - \sum_{v \in V} \left(f(v, s) - \sum_{u \in S - \{s \}} f(v, u)\right)\\ &= \sum_{v \in V}\sum_{u \in S} f(u, v) - \sum_{v \in V}\sum_{u \in S} f(v, u) \end{aligned}

여기서 $V$ 는 $S \cup T%$ 이고 $S \cap T = \empty$ 이므로,

\begin{aligned} |f| &= \sum_{u \in S}\sum_{v \in T}f(u,v) - \sum_{u \in S}\sum_{v \in T}f(v,u)\\ &= f(S, T) \text{ : net flow} \end{aligned}

정리 2

The value of any flow $\le$ capacity of any cut.

앞의 정리 1에 의해 $\text{cut}(S, V)$ 에 대해 다음이 성립한다.

|f| = f(S, T)

net flow의 정의에 의해 다음이 성립한다.

\begin{aligned} f(S, T) &= \sum_{u \in S} \sum_{v \in T} f( u,v ) -\sum_{u \in S} \sum_{v \in T} f( v,u ) \\ &\le \sum_{u \in S} \sum_{v \in T} f( u,v )\\ &\le \sum_{u \in S} \sum_{v \in T} c(u, v) = c(S, T) \end{aligned}

그러므로 어떤 flow network의 maximum flow는 항상 flow network의 minimum cut의 용량보다 작거나 같다. 이를 통해 Max-flow Min-Cut 정리를 유도할 수 있다.

Max-Flow Min-Cut Theorem

다음은 동치이다.
1. $G$ 의 절단 $\text{cut}(S, T)$ 에 대해 $|f| = c(S, T)$ 이다.
2. $f$ 는 $G$ 의 최대 유량(maximum flow)이다.
3. 잔여 네트워크(residual network) $G_f$ 는 증강 경로를 가질 수 없다.

$1. \rightarrow 2.$ 그리고 $2. \rightarrow 3$ 마지막으로 $3 \rightarrow 1$ 의 순서로 증명해보자. 우선 모든 cut에 대해 $|f| \le c(S, T)$ 가 성립한다. 여기서 $|f| = c(S, T)$ 가 되면 $f$ 는 더 이상 증가하지 않을 것이다. 그러므로 $f$ 가 최대 유량이 된다. 그리고 $2 \rightarrow 3$ 을 귀류법으로 증명해보자. $f$ 가 최대 유량이 아니라면, $G_f$ 의 증강 경로에 의해 $|f|$ 가 증가할 수 있게 된다. 정리 2에서 $|f|$ 의 상한선은 $c(S, T)$ 이므로 모순이 된다. 마지막으로 $3. \rightarrow 1.$ 를 증명해보자.

우선 $G_f$ 에 증강 경로가 없다고 가정하고 다음 그림과 같은 cut을 생각해보자.

\begin{aligned} S &= \{v \in V, \text{ there exists a path in }G_f \text{ from }s \text{ to }v\}\\ T &= V -S \end{aligned}

위와 같은 cut에서 $(u, v) \in E$ 이면, $f(u, v) = c(u, v)$ 가 된다. 그렇지 않다면, $(u, v) \in E_f$ 가 되므로 $v$ 가 집합 $S$ 에 속해야 한다. 그리고 $(v, u) \in E$ 이면, $f(v, u) = 0$ 이 되어야 한다. 그렇지 않다면, $c(v, u)$ 가 양수가 되고 이는 $(v, u) \in E_f$ 이므로 $v$ 가 집합 $S$ 에 속하는 모순이 발생한다. 결론적으로 다음이 성립한다는 의미이다.

\begin{aligned} f(S, T) &= \sum_{u \in S} \sum_{v \in T} f( u,v ) -\sum_{u \in S} \sum_{v \in T} f( v,u ) \\ &= \sum_{u \in S} \sum_{v \in T} c( u,v ) -\sum_{u \in S} \sum_{v \in T} 0\\ &= c(S, T) \end{aligned}

Basic Ford-Fulkerson Method

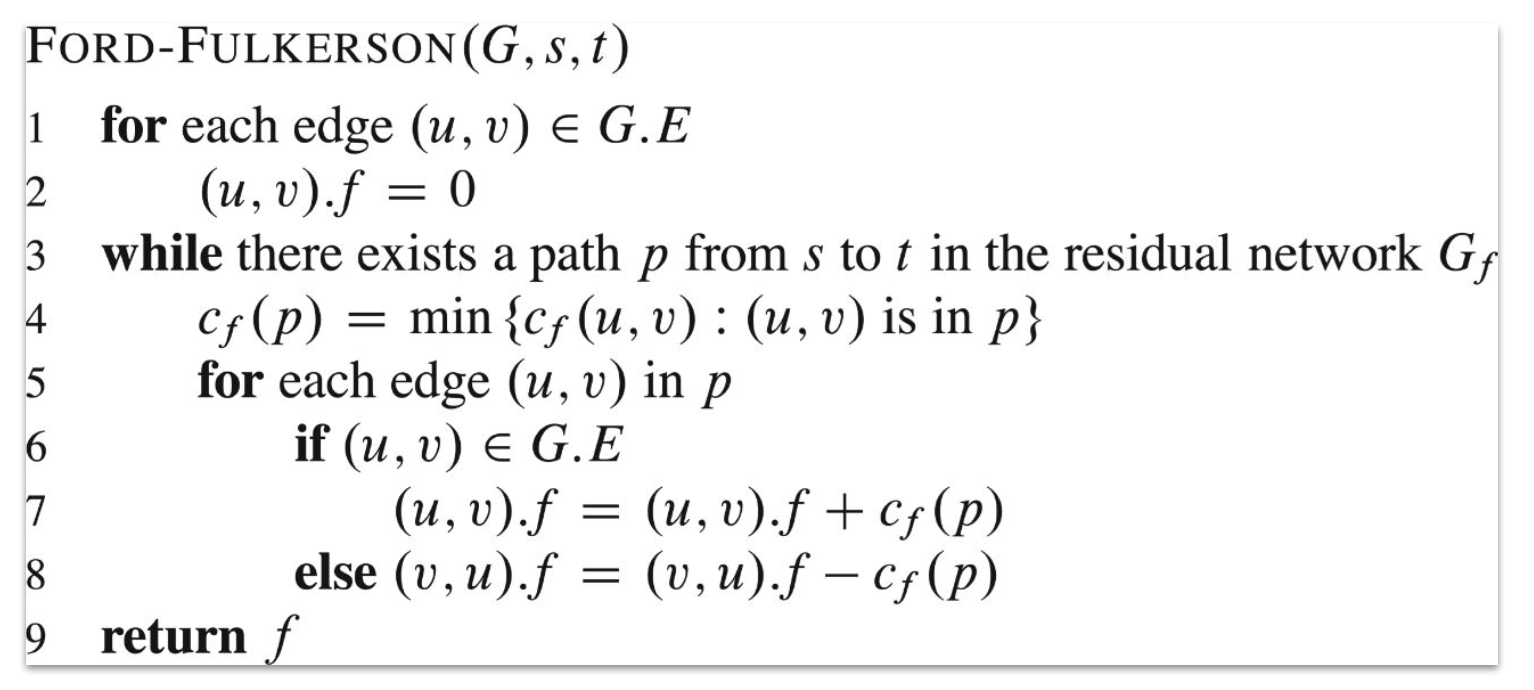

Introduction에서 설명한 포드-풀커슨 방법에 앞에서 언급한 정리들을 활용하여 수도 코드로 작성한 결과이다. 이를 적용하여 다음의 예제를 살펴보자.

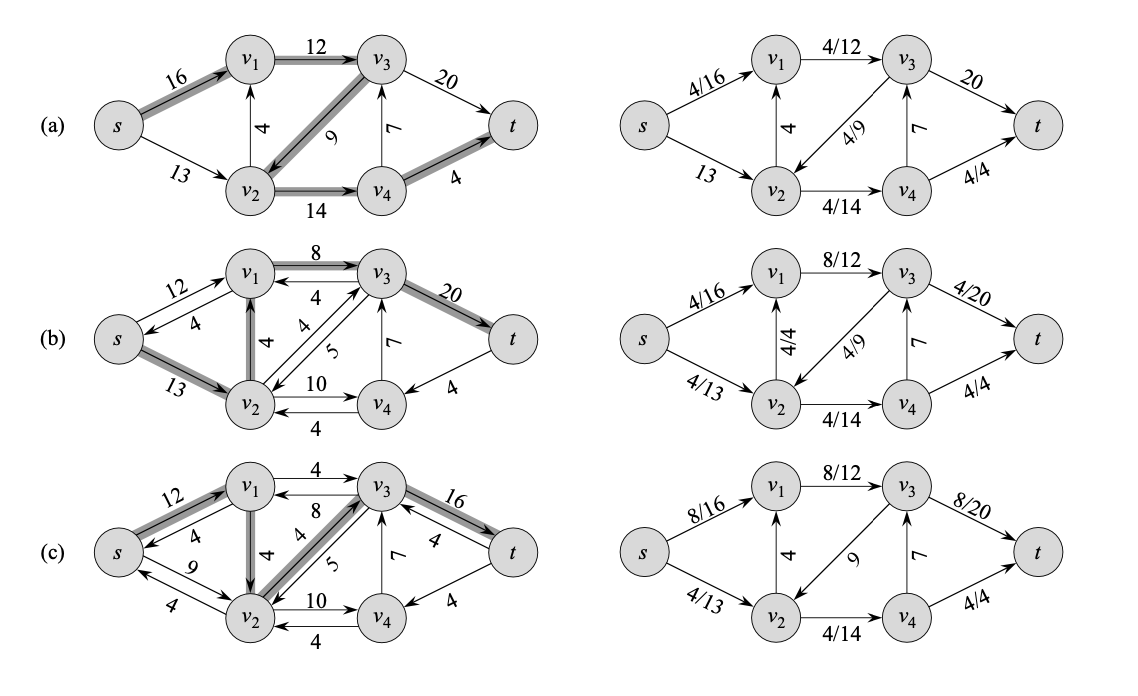

(a)를 보면, 주어진 flow network에 초기에 $f = 0$ 으로 초기화한다. 그 후 (b)와 같이 residual network를 만들 수 있고, 잔여 네트워크의 증강 경로 $p$ 를 찾아 $c_f(p)$ 를 구하면 4가 된다. 그 후 line 5~8의 반복문을 따라가며 해당 증강 경로 $p$ 에 속하는 edge $(u, v)$ 가 flow network $G$ 의 $E$ 에 속한다면 $c_f(p)$ 만큼 더하고 속하지 않는다면 $c_f(p)$ 를 빼준다. 그 결과가 (b)의 오른쪽 그래프와 같다. 이에 대한 잔여 네트워크를 다시 구하면 (c)와 같고, 증강 경로 $p$ 가 존재하는 것을 확인할 수 있다. 이 증강 경로의 $c_f(p)$ 를 구하면 또 4이고, 다시 line 5~8의 반복문을 따라가면 (c)의 오른쪽 그래프를 얻을 수 있다. 이 과정을 아래 그림의 (e)까지 반복한다.

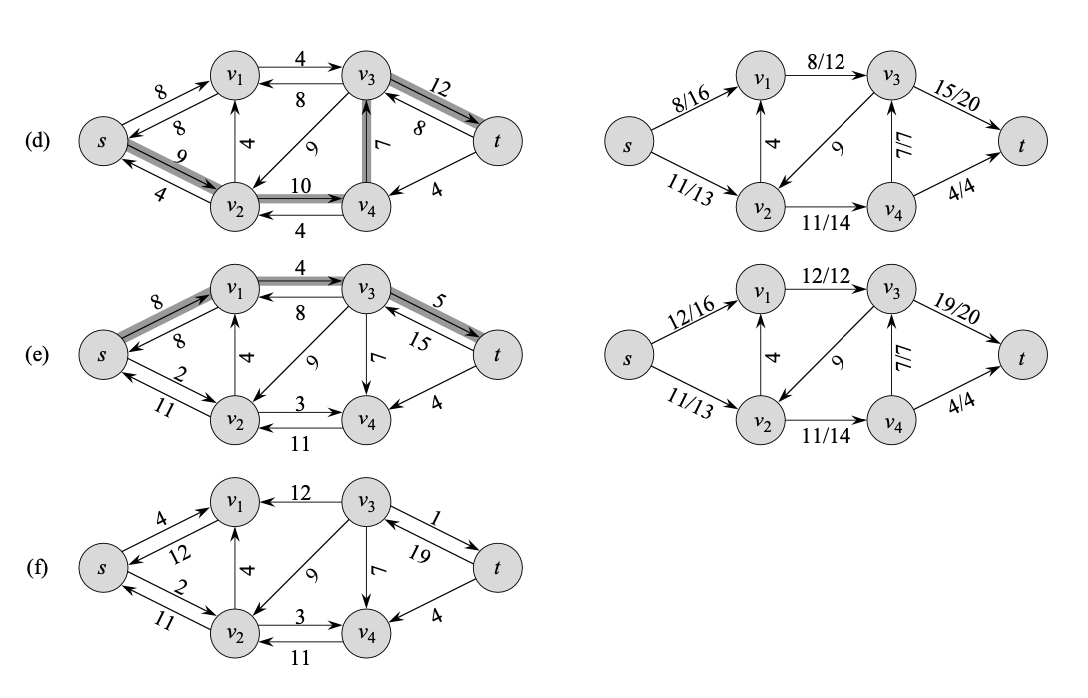

(e)의 오른쪽 flow network의 잔여 네트워크를 구하면 (f)와 같고, 더 이상 잔여 네트워크에 증강 경로가 존재하지 않기 때문에 (e)의 flow가 최대 유량(maximum flow = 23)가 된다.

Analysis of Ford-Fulkerson

포드-풀커슨 방법의 수행시간은 line 3의 증강 경로 $p$ 를 찾는 방법에 의해 결정된다. 증강 경로를 잘못 선택하면 알고리즘이 종료되지 않거나 최대 유량으로 수렴하지 않을 수도 있는데, 이는 너비 우선 탐색(BFS) 방법을 이용하여 증강 경로를 찾아 해결할 수 있다. BFS를 사용하면 잔여 네트워크에 존재하는 증강 경로 $p$ 를 찾는데 걸리는 시간은 $O(V + E^{\prime}) = O(E)$ 이다. 여기까지는 line 3이후의 while문을 수행하는데 걸리는 시간이고 line 1~2에 의해 $f$ 값을 초기화하는데 걸리는 시간은 $|f^*|$ 가 된다. 여기서 $f^{*}$ 는 변환된 flow network에서 최대 flow를 의미한다. 그러므로 포드-풀커슨 방법의 전체 수행시간은 $O(E |f^*|)$ 이다.

그럼 만약 $|f^*|$ 가 상당히 큰 값을 가지는 경우 포드-풀커슨 방법은 얼마나 오래 걸릴까?

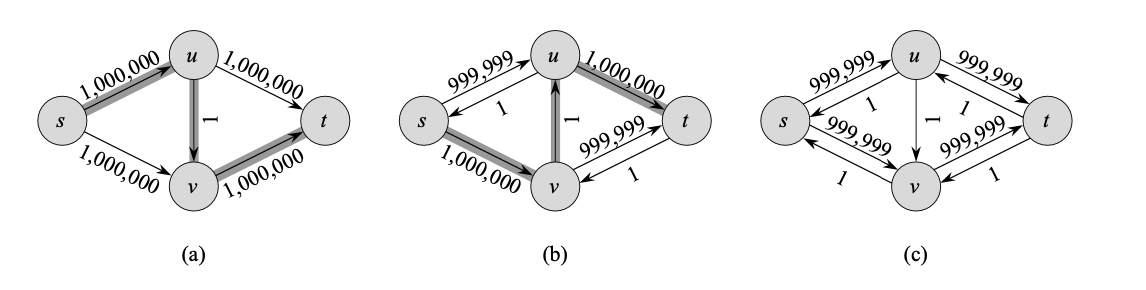

(a)의 $|f^{*}|$ 는 $2,000,000$ 이다. (a)에 대해 포드-풀커슨 방법을 적용하면, flow는 1증가한다. flow를 1 증가시킨 flow network의 잔여 네트워크는 (b)와 같다. (b)에서 증강 경로를 그림과 같이 찾을 수 있고, 해당 경로의 $c_f(p) = 1$ 이 되므로, flow를 1 증가시킨다. 그럼 flow는 2가되고, 해당 flow network의 잔여 네트워크를 다시 그리면 (c)와 같다. 이 과정을 계속해서 반복해나가면 최종적으로 $2,000,000$ 에 도달할 때까지 flow를 1씩 증가시키게 된다.

Edmonds-Karp Algorithm

포드-풀커슨 방법은 알고리즘이 아니라 '방법'이다. 그 이유는 포드-풀커슨 방법을 이용하여 시간 복잡도를 개선한 여러 알고리즘이 있기 때문이다. 그 중 에드몬드-카프 알고리즘은 증강 경로 $p$ 를 찾는데 BFS를 활용하여 최단 경로를 찾는다. 우선 다음과 같은 정리를 보자.

For all $v \in V - \{s, t\}$ , $\delta_f(s, v)$ increases monotonically with each flow augmentation.

에드몬드-카프 알고리즘을 $G$ 에 적용될 때, source와 sink인 $s, t$ 를 제외한 모든 vertex의 대한 flow가 증가함에 따라 $\delta_f$ , 즉 shortest-path distance 값도 증가한다는 의미이다. 왜 그런지 알아보자.

위 정리와 반대로 vertex $v \in V - \{s, t \}$ 에 대해 $s$ 에서 $v$ 로의 shortest-path distance를 감소시키는 flow augmentation이 존재한다고 가정하자. $f$ 가 기존의 flow, 증강 후가 $f^{\prime}$ 이라 하자. 즉,

\delta_{f^{\prime}}(s,v) < \delta_f(s, v)

이 성립한다. 증강 후, 잔여 네트워크에서 찾은 $s$ 에서 $v$ 로 가는 최단 경로 $p = s \rightsquigarrow u \rightarrow v$ 에 대해 다음이 성립한다.

\delta_{f^{\prime}} (s, v) = \delta_{f^{\prime}}(s, u) + 1

$v$ 를 선택하는 방법 때문에 $s$ 에서 $u$ 까지의 거리가 감소하지는 않을 것이다. 그렇기에 다음이 성립한다.

\begin{aligned} \delta_{f^{\prime}}(s, u) \ge \delta_{f}(s,u) \end{aligned}

여기서 만약 $(u, v) \in E_f$ 라면,

\begin{aligned} \delta_f(s,v) &\le \delta_f(s, u) + 1 \text{ : by tranignle inequality.}\\ &\le \delta_{f^{\prime}}(s,u) + 1 = \delta_{f^{\prime}}(s,v) \end{aligned}

이는 우리의 최초 전제에 모순이다. 그러므로 $(u, v) \notin E_f$ 가 된다. 그렇다면 $(u,v) \in E_{f^{\prime}}$ 이라는 소리인데,

\begin{aligned} \delta_f(s,v) = \delta_f (s, u) - 1 \end{aligned}

이다. 위 식에 앞서 이야기한 부등식과 식을 적용시키면,

\begin{aligned} \delta_f (s, u) - 1 &\le \delta_{f^{\prime}}(s, u) -1\\ & = \delta_{f^{\prime}}(s,v) - 2 \end{aligned}

가 되는데 이 결론도 최초 전제에 모순이다. 즉 $s$ 에서 $v$ 로의 최단 경로 거리를 감소시키는 augmenting flow는 존재하지 않는다는 소리이다. 이를 통해 다음 정리를 성립시킬 수 있다.

에드몬드-카프 알고리즘이 flow network $G = (V, E)$ 에 대해 수행되면, 플로 증강의 총 횟수는 $O(VE)$ 가 된다.

잔여 네트워크 $G_f$ 의 edge $(u, v)$ 를 $(u, v)$ 가 존재하는 어떤 증강 경로 $p$ 에 대해, $c_f(u, v) = c_f(p)$ 라면, 해당 edge $(u, v)$ 를 critical edge라고 한다. 증강 경로를 따라 augmentation 연산을 수행하고 나면, 해당 critical edge는 다음 잔여 네트워크 $G_{f^{\prime}}$ 에서 사라진다. 그리고 critical edge는 항상 모든 증강 경로에 존재하게 된다. 그렇다면 모든 $|E|$ 개의 edge에 대해서 각 edge는 최대 $|V|/2$ 번 critical edge가 될 수 있다. 잔여 그래프에서 간선을 만들 수 있는 $O(E)$ 개의 정점 쌍이 존재하기에, 에드몬드-카프 알고리즘이 모두 수행되는 동안 critical edge의 총 개수는 $O(VE)$ 가 된다. 증강 경로를 BFS로 찾기에 이때 걸리는 시간은 $O(E)$ 이므로, 에드몬드-카프 알고리즘의 총 수행시간은 $O(VE^2)$ 이 된다.
