문제

파일을 다운로드하게 되면 손상된 USB 이미징 파일이 있다.

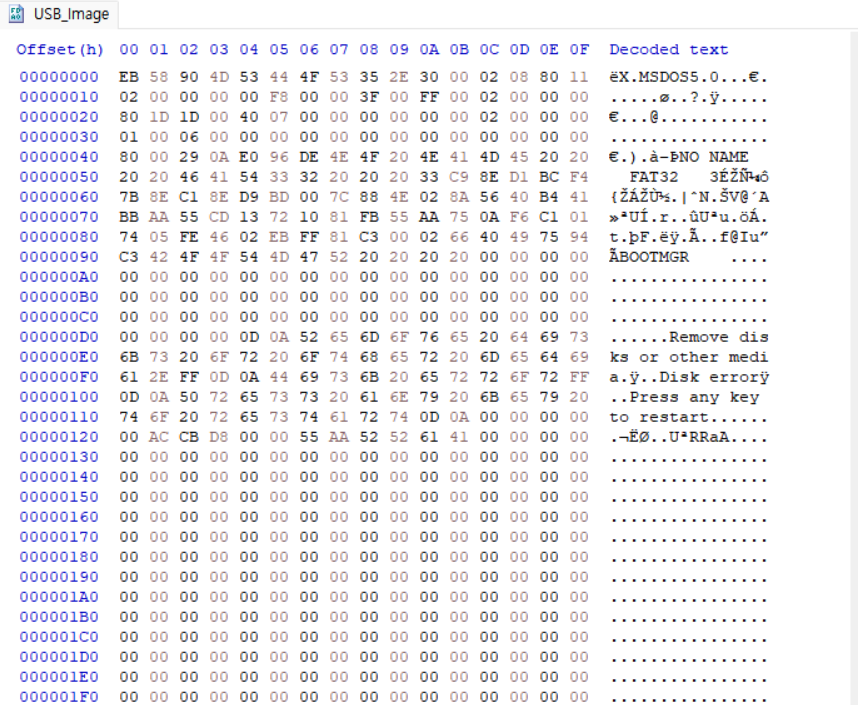

Hex Editor로 열게 되면 아래와 같은 화면을 볼 수 있다.

FAT32 파일 시스템이라는 것을 알 수 있다.
냅다 FTK Imager에 넣으려고 시도해보니 열리지 않았다.

삭제되었거나 조작된 부분이 있을거라고 생각했고, 보통 워게임의 경우 파일 시스템 구조를 조작하니 FAT32 파일 시스템의 구조에 대해서 찾아보았다.

FAT32 파일 시스템 구조

Reserved Area

파일 시스템 구조의 가장 앞에 위치하여 기본 정보를 저장
크기는 가변적
32개의 sector가 사용됨

데이터가 정해져 있는 sector

0번, 6번 sector : 'Boot Sector'
1번, 7번 sector : 'FSINFO'
2번, 8번 sector : 'Boot Strap'

Boot Sector

파일 시스템의 핵심 정보와 부팅 코드를 포함
BIOS Parameter Block : 파일 시스템 및 디스크의 기본 설정
- OEM 이름 : 파일 시스템을 생성한 프로그램 정보
- 섹터 크기 : 섹터 하나의 크기
- 클러스터 크기 : 클러스터당 섹터 수
- FAT 영역 시작 위치: FAT 테이블의 첫 번째 섹터
- 루트 디렉토리 시작 위치 : 데이터 영역에서 루트 디렉토리 위치
- 부팅 코드 : 운영 체제를 로드하는 머신 코드
실행 가능한 부트 코드

0번 섹터 (VBR - Volume Boot Record)
6번 섹터 : Boot Sector의 백업본으로, 0번 섹터가 손상되었을 경우 복구에 사용

FSINFO (Filesystem Information Sector)

FAT32 파일 시스템의 상태 정보를 기록
디스크의 여유 공간을 관리하기 위한 정보를 저장
디스크에서 다음에 사용할 클러스터를 추적
Signature Field : FSINFO를 나타내는 값
Free Cluster Count : 디스크에 남아 있는 빈 클러스터의 개수
Next Free Cluster : 파일 시스템에서 다음으로 사용할 빈 클러스터의 번호

1번 섹터 : FSINFO의 주요 정보 저장
7번 섹터 : FSINFO의 백업본으로, 1번 섹터 손상 시 복구에 사용

Boot Strap

부트 로더 또는 초기화 코드를 저장
운영 체제 부팅 절차를 지원
실행 코드 : 부팅 가능한 디스크라면, 운영 체제를 메모리에 로드하는 코드
종료 서명 : 부트 섹터의 끝을 나타내는 서명 값 (0x55AA)

2번 섹터 : Boot Strap 코드의 기본 저장 위치
8번 섹터 : Boot Strap 코드의 백업본, 2번 섹터 손상 시 복구에 사용

Reserved Area에서 눈여겨보아야할 시그니처 부분

영역	오프셋(바이트)	시그니처 값	설명
Boot Sector	0x00	EB XX 90	점프 코드: 부트 코드를 실행하기 위한 점프 명령 (XX는 가변적).
	0x03	"MSDOS5.0" 또는 유사 값	OEM 이름: 디스크 포맷 도구 또는 파일 시스템의 이름.
	0x0B	BytesPerSector	섹터당 바이트 수 (예: 512 바이트).
	0x0D	SectorsPerCluster	클러스터당 섹터 수 (FAT32에서는 일반적으로 8).
	0x0E	ReservedSectors	Reserved Area에 있는 섹터 수 (일반적으로 32).
	0x24	SectorsPerFAT	FAT 테이블의 섹터 수.
	0x2A	0x29	확장 부트 레코드 시그니처 (확장 정보를 나타냄).
	0x2B	VolumeID	볼륨 ID (랜덤으로 생성되는 고유 값).
	0x36	FileSystemType	파일 시스템 타입 (예: "FAT32 ").
	0x1FE ~ 0x1FF	0x55 0xAA	부트 시그니처 (디스크의 유효성을 확인하기 위한 마커).
FSINFO	0x00	52 52 61 41 (RRaA)	FSINFO 시그니처 1 (FSINFO 파일의 유효성 확인).
	0x1E4	72 72 41 41 (rrAa)	FSINFO 시그니처 2 (추가 유효성 확인).
	0x1E8	FreeClusterCount	사용 가능한 클러스터 수 (미사용 클러스터 수를 추적).
	0x1EC	NextFreeCluster	다음에 사용할 클러스터 번호.
	0x1FE ~ 0x1FF	0x55 0xAA	FSINFO의 종료 시그니처.
Boot Strap Code	-	코드 영역	운영 체제 부팅을 위한 실행 코드가 포함됨.
	0x1FE ~ 0x1FF	0x55 0xAA	Boot Strap 영역의 종료 시그니처.

FAT Area

클러스터의 상태 관리, 파일 데이터를 찾기 위한 맵 역할로 두 개의 FAT 테이블이 복제본으로 저장되어 있다.

Data Area

디스크의 나머지 공간으로, 파일 데이터와 디렉토리 엔트리가 저장된다.

클러스터 단위로 관리
- 클러스터는 FAT 테이블에 의해 추적
- 루트 디렉토리와 하위 디렉토리 엔트리도 이 영역에 저장
파일 데이터
- 파일의 데이터는 여러 클러스터에 걸쳐 있을 수 있으며, FAT 테이블을 통해 클러스터 체인을 연결

문제 풀이

다시 문제 풀이를 해보면 문제를 풀 때 눈여겨 보아야 할 부분은 시그니처 부분인데, 표와 Gex Editor를 비교해보자.

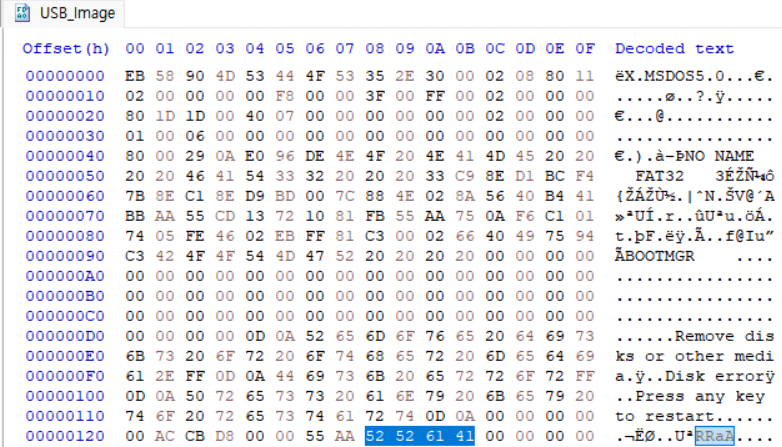

자, RRaA 를 찾게 되면, FSINFO 섹터의 첫 부분을 알 수 있다.

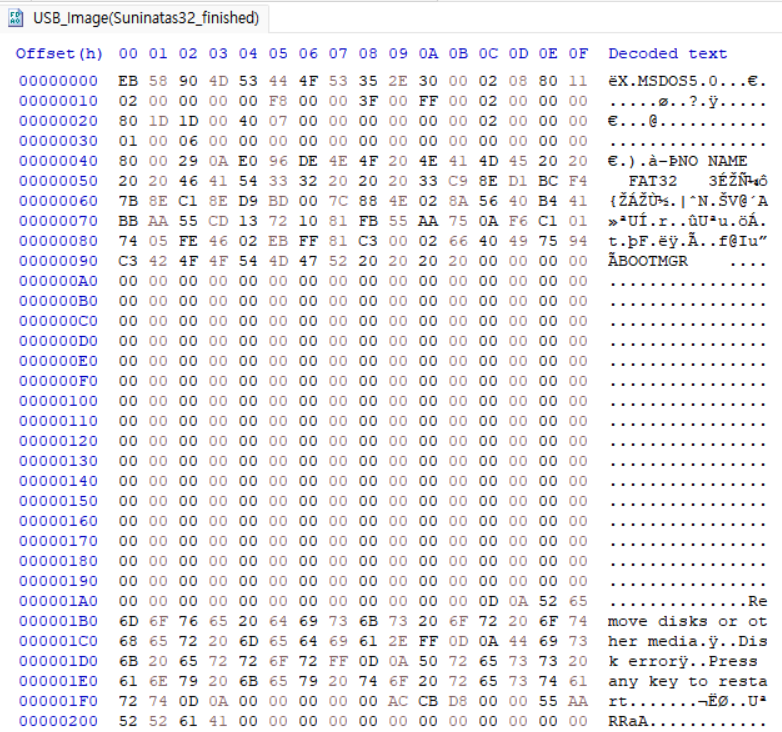

Boot Sector에서 부트 시그니처 값인 0x1FE~0x1FF에 위치한 값이 55 AA여야 하는데 0x126~0x127에 위치한 것으로 보아하니 아마 0으로 덤프된 값이 삭제된 것이 아닐까 생각하며 부트 시그니처 부분이 0x1FE에 올 때까지 0을 삽입했다.
