ORB SLAM3 Review (4) : Loop & Map Merging

※ ORB SLAM과 ORB SLAM3 논문의 내용을 분석하였으며,
혹시 잘못된 부분이 있다면 지적해주시면 감사하겠습니다 🤗

Loop & Map Merging

: Loop & Map Merging Thread에서는 아래의 과정이 수행됩니다.

1. Place recognition

2. Loop Correction

3. Map Merging



1. Place recognition

1) Database Query

: Atlas DBoW2 database 내에서 active keyframe K_a와 가장 유사한 3개 keyframe K_m을 얻음 (이 때, covisibility graph로 연결된 keyframe은 제외)

: K_m에 대해 K_a의 map points와 매칭

2) Compute Sim3/SE3

• K_m과 K_a간의 3D-3D 상관관계를 구하고, RANSAC 을 이용해 similarity transformation(Sim3, 3 translation + 3 rotations + 1 scale) 혹은 SE3를 구한다.

  • Horn Algorithm : 최소 3개의 3D-3D matching을 기반으로 최적의 회전과 이동 해(T_am)를 찾는다.

  • RANSAC (RANdom SAmple Consensus)

    : 무작위 데이터 샘플을 뽑아 모델을 만들고, 좋은 모델인지 평가하는 과정을 반복하는 기법

    → 3개의 3D-3D matching을 무작위로 뽑고 최적의 R | t 해를 찾은 뒤, triangulation 수행 후 reprojection error 평가


2. Loop Correction

: M_a와 M_m이 모두 active map에 포함된 경우 loop closing이 시작된다

1) Loop Fusion

• K_m과 neighbors 에 존재하는 모든 map points를 현재 keyframe K_a와 그 neighbors에 투영
  • 같은 map point라고 판단되면 fusing 수행

2) Optimize Essential Graph

: essential graph를 기반으로 pose graph optimization 수행

• essential graph

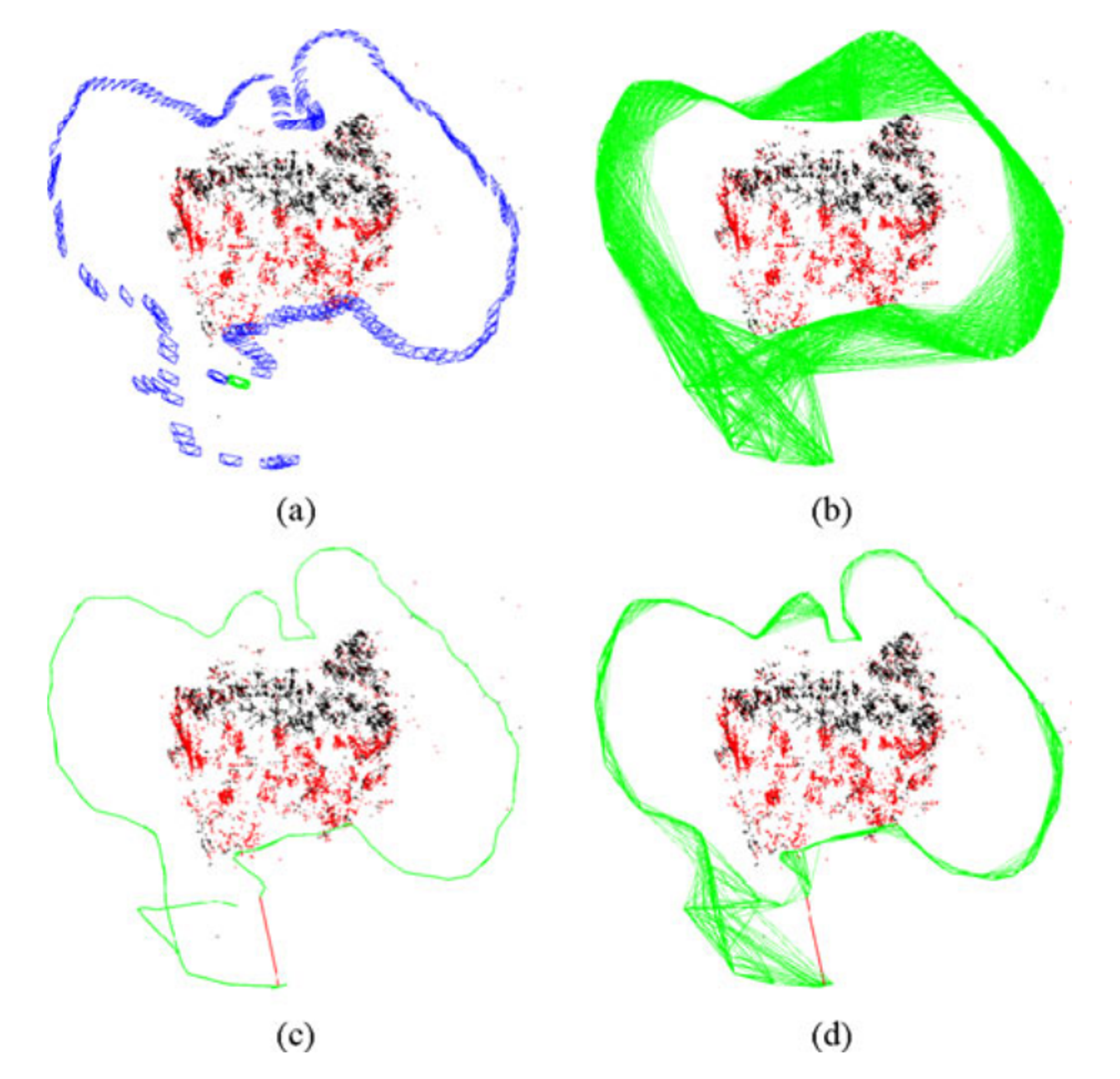

  (a) keyframes (b) covisibility graph (c) spanning tree (d) essential graph

  : covisibility graph에서 100개 이상의 points를 동시에 바라보는 경우만 남긴다.

  : 그래프 최적화 시 훨씬 효율적인 연산이 가능

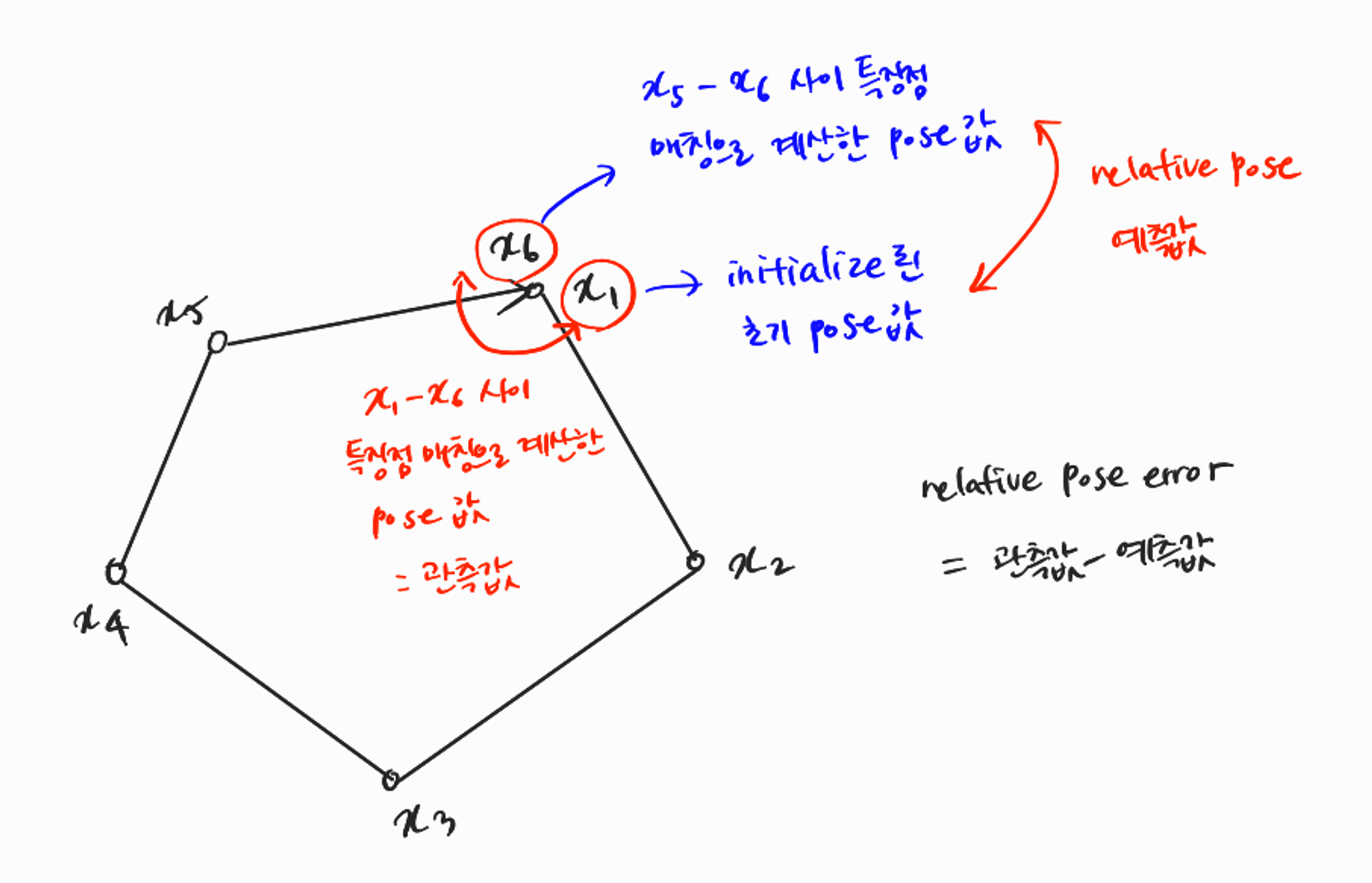

• pose graph optimization


  : relative pose error값을 cost로 누적된 drift를 최적화하는 알고리즘, 카메라의 포즈만 변경하고 map points는 최적화하지 않는다.

3. Map Merging

: keyframe 매칭이 이전에 생성된 맵과의 매칭인 multimap data association인 경우 map merging이 시작된다

: multimap data association → 이전에 생성한 map element와 매칭

1) Merge Maps

① welding window assembly

• welding window

  : K_a, K_a’s neighbors, K_m, K_m’s neighbors and all map points

• M_a에 속하는 모든 map points는 Tma를 활용하여 변환함으로써 M_m에 속하도록 변환


② M_a(K_a와 K_a의 neighbors)와 M_m(K_m와 K_m의 neighbors)의 map points를 매칭하고 M_m의 map points만 남김

③ 매칭 결과에 따라 covisibility graph와 essential graph 업데이트

2) Welding BA

: Welding window 기반 local BA 수행

3) Optimize Essential Graph
