BAD TEACH
PCB 실물의 안쓰는 기판 자리에 부품을 낭비하지 않도록
SMT 설비가 스스로 알아보고 해당위치의 작업은 건너뛰게(SKIP)
기준을 잡아주는 과정
방법
1 PCB 실물 작업자에게 인계받아 실제 BAD 위치 확인 (몇번째 UNIT 에 있는지 ex:64 )
2 PCB 기계 INDEX에 넣고 Current job으로 PCB 들어간 MODULE 불러온다음 M-EDIT 접속
3 M-Edit 에서 BAD 상태 확인
3.1 Sequence 에서 Bad Shape 확인
3.2 TOOL -> Board Skip Mark Check
3.3 BAD 있는 UNIT (ex:64 일경우 Good 2개 껴서 63,64,65 선택 후) Start Test -> BAD , Good 각각 Disp Image 누르고 옮겨야 할 pixel 위치 확인하기
Good 상태의 Unit Disp Image
Bad 상태의 Unit Disp Image

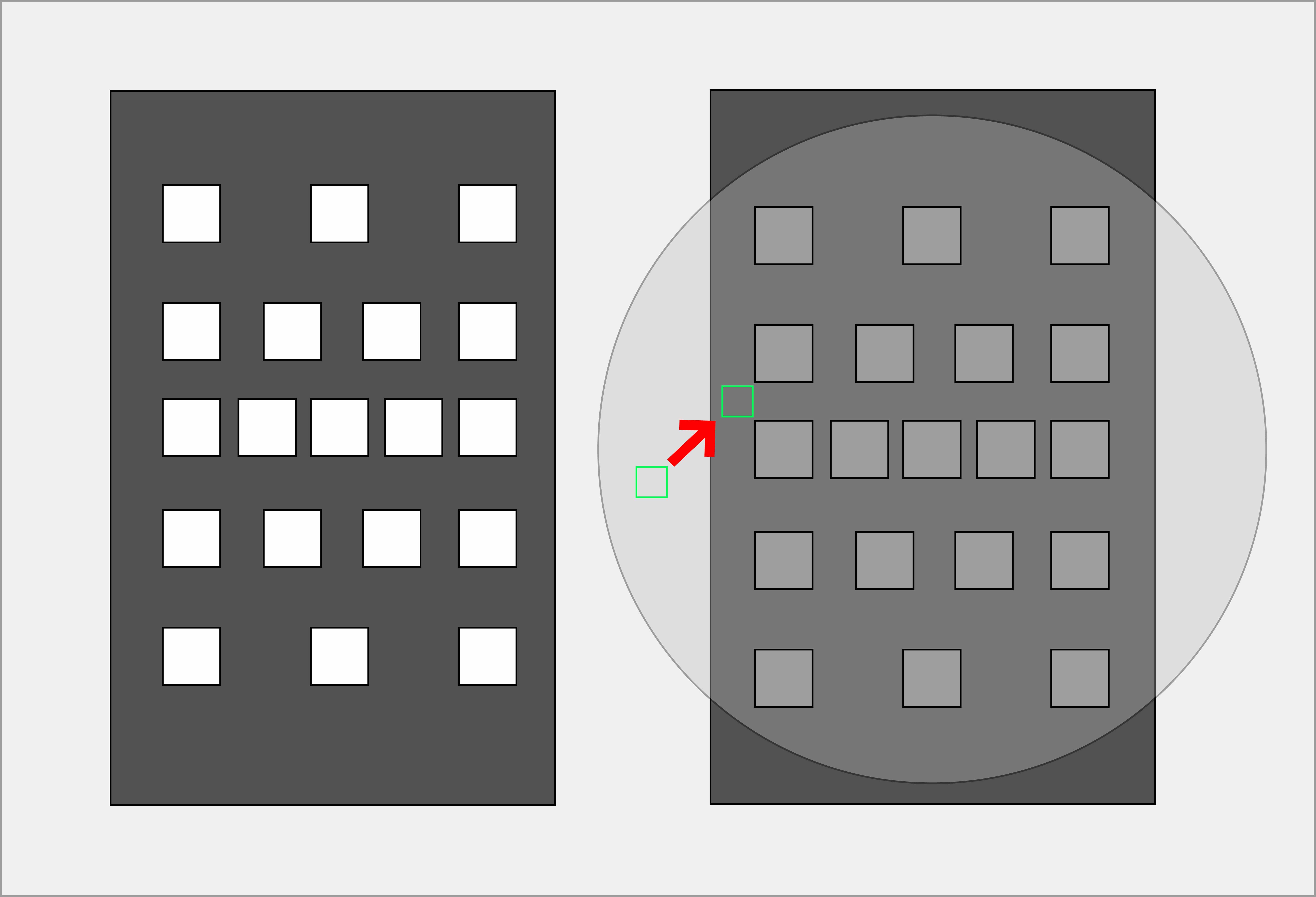

- DIE 내부의 하얀색(Solder) 와 겹치지 않는 BAD🔘 안에 들어가는 범위로 실제 BAD □를 옮겨줘야 한다
4 NEXIM 프로그램 접속
임의의 UNIT 에서 BAD 선택 후 (M)MOVE PART로 위치 조정한다
BAD 1개만 위치 조정해도 전체의 BAD 위치가 조정되므로 1개만 바꾸면된다

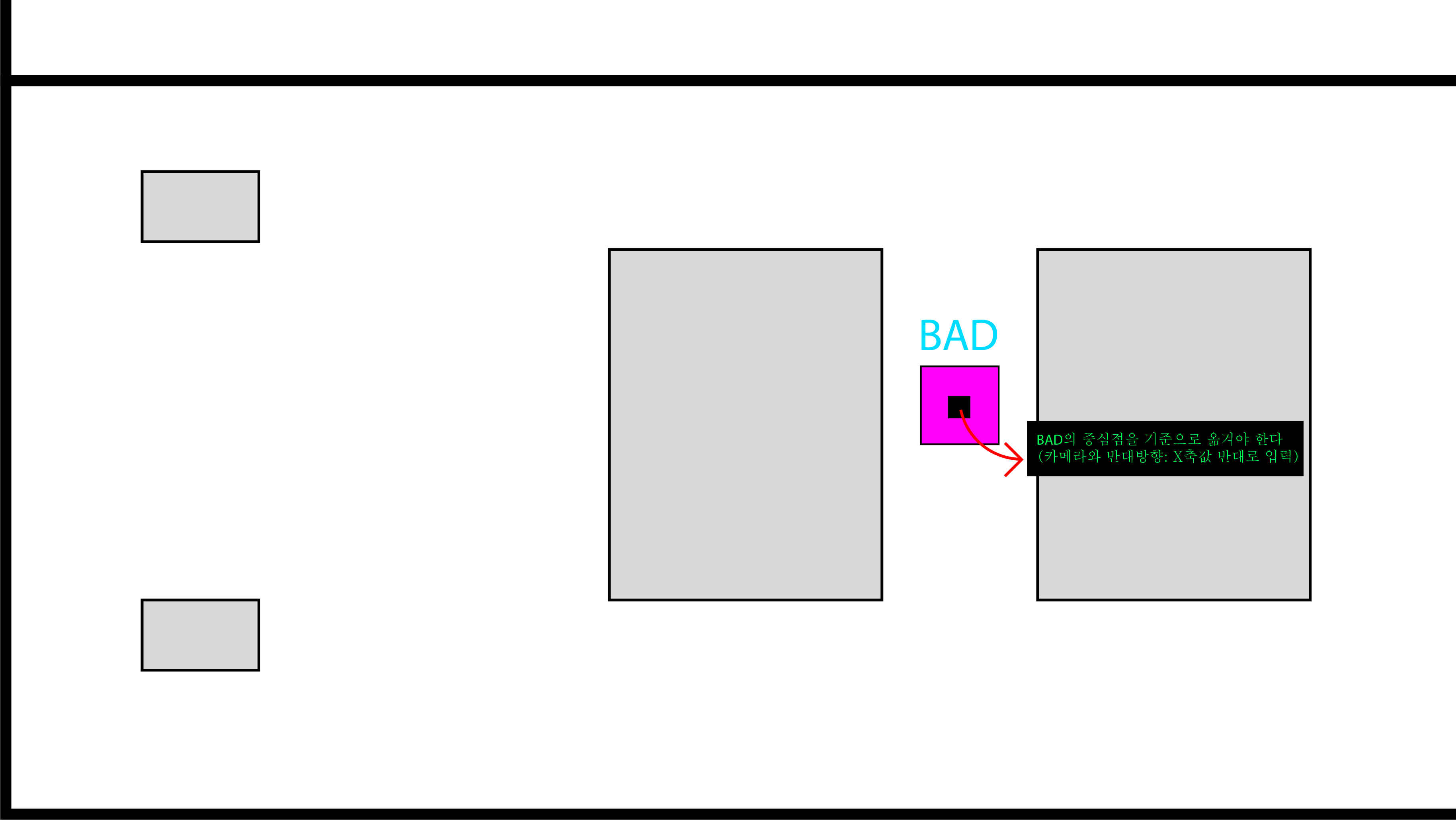

BAD 의 가운데 중심점이 정위치에 가도록 조절한다
M-EDIT 과는 카메라 반대방향 이므로 X축값을 반대로 조절한다
X,Y 단위 1 이내로 조금씩 조절할것
5 NEXIM 에서 프로그램 전송 후 M-EDIT 에서 BAD 위치 재확인 하기
M-EDIT -> TOOL -> Board Skip Mark Check
BAD 1개 GOOD 2개 확인 해보고 정위치에 안갔을 경우
PCB 제거 -> PCB 정보 날리기 -> BAD 좌표 변경 반복해준다
정위치에 갔을 경우 Read Level 값 조정해서 넣어준다
M-Edit -> Sequence 화면 -> DIE 선택 -> 우측 하단부 MARK -> READ LEVEL (BAD와 GOOD 중간값으로 계산해서 넣어준다)
BAD : 65 , GOOD : 35 일 경우 {(65+35)/2}= 50 즉 50을 넣어준다
- BAD 위치를 조절해도 안될경우 M-EDIT -> MARK -> CAMERA , LIGHTING COLOR 조절해주는 방법도 있다
