4.1 네트워크 계층 개요

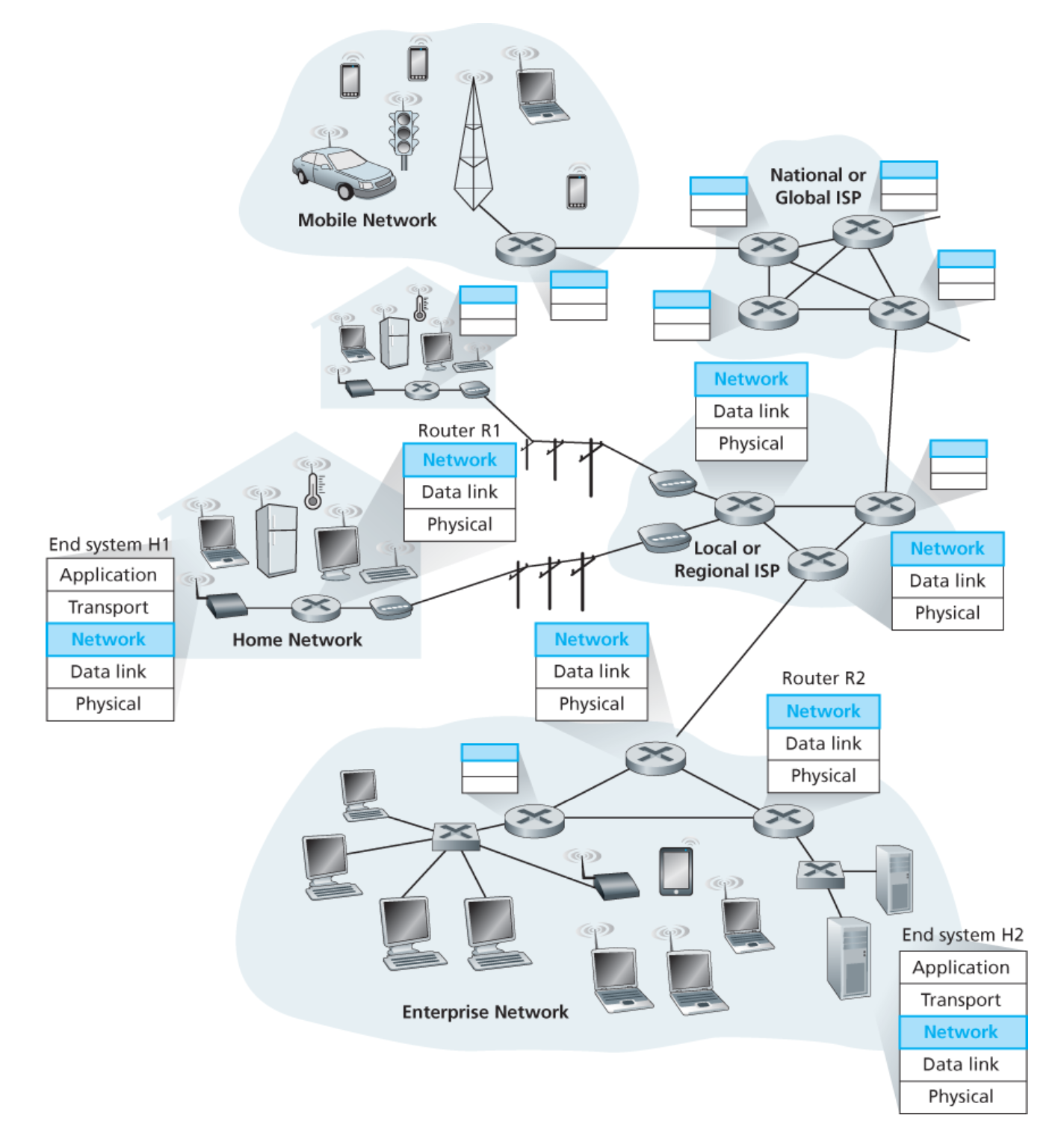

두 호스트 H1과 H2가 있을 때, 네트워크 계층은 두 호스트 중 하나의 트랜스포트 계층 세그먼트를 추출하여 H2의 트랜스포트 계층까지 전달하는 역할을 한다.

라우터는 트랜스포트 계층과 애플리케이션 계층을 지원하지 않으므로 프로토콜 스택에서 네트워크 계층의 상위 계층은 존재하지 않는다.

각 라우터에는 데이터 평면과 제어 평면이 존재한다.

• 데이터 평면 : 입력 링크에서 출력 링크로 데이터그램을 전달한다.
• 제어 평면 : 데이터그램이 출발지 호스트에서 목적지 호스트까지 전달되게끔 로컬 포워딩, 라우터별 포워딩을 대응시킨다.

4.1.1 포워딩과 라우팅: 데이터 평면과 제어 평면

💡 네트워크 계층의 근본적인 역할은 송신 호스트에서 수신 호스트로 패킷을 전달하는 것이다.

위 역할을 위한 중요한 기능 두 가지

• 포워딩(전달) : 패킷이 라우터의 입력 링크에 도달했을 때 라우터는 그 패킷을 적절한 출력 링크로 이동시켜야한다. 포워딩에서 예외적으로 한 기능은 데이터 평면에서 실행된다. 매우 짧은 시간 단위(보통 몇 나노초)를 갖기에 대표적으로 하드웨어에서 실행된다.
• 라우팅 : 송신자가 수신자에게 패킷을 전송할 때 네트워크 계층은 패킷 경로를 결정해야 한다. 이러한 경로를 계산하는 알고리즘을 라우팅 알고리즘이라고 한다. 네트워크 전반에 걸쳐 출발지에서 목적지까지 데이터그램의 종단 간 경로를 결정하여 시간이 오래걸려 소프트웨어에서 실행된다.

포워딩 테이블

라우터는 도착하는 패킷 헤더의 필드값을 통해 포워딩 테이블의 내부 색인으로 사용하여 패킷을 전달한다.

포워딩 테이블 엔트리에 저장되어 있는 헤더의 값은 해당 패킷이 전달되어야 할 라우터의 외부 링크 인터페이스를 나타낸다.

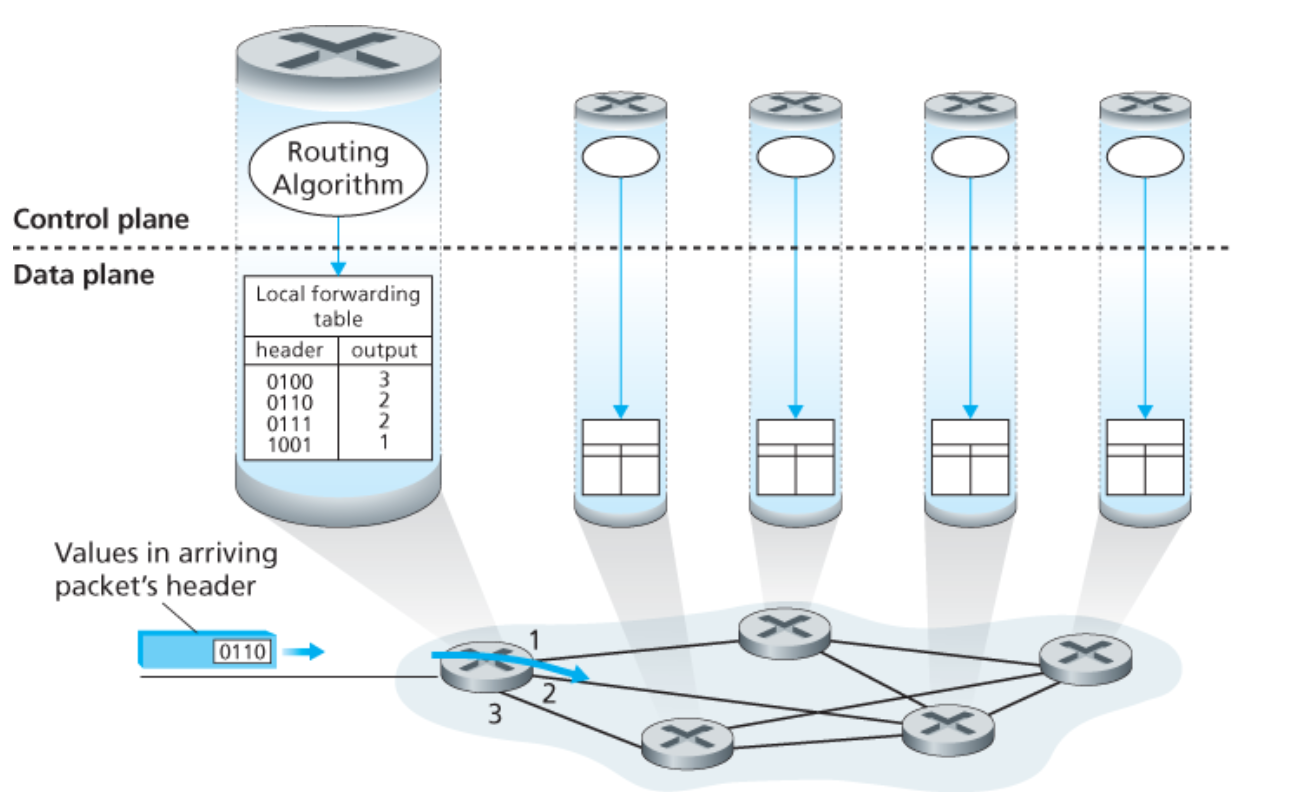

제어 평면: 전통적인 접근 방법

라우팅 알고리즘은 각각의 모든 라우터에서 실행되며, 라우터는 포워딩과 라우팅 기능을 모두 갖고 있어야 한다.

또한, 한 라우터의 라우팅 알고리즘 기능은 다른 라우터의 라우팅 알고리즘과 소통하며 포워딩 테이블의 값을 계산한다.

이러한 소통은 라우팅 프로토콜에 따라 라우팅 정보에 포함된 라우팅 메시지를 교환하며 이루어진다.

(더 자세한 내용은 5장에서 다룬다.)

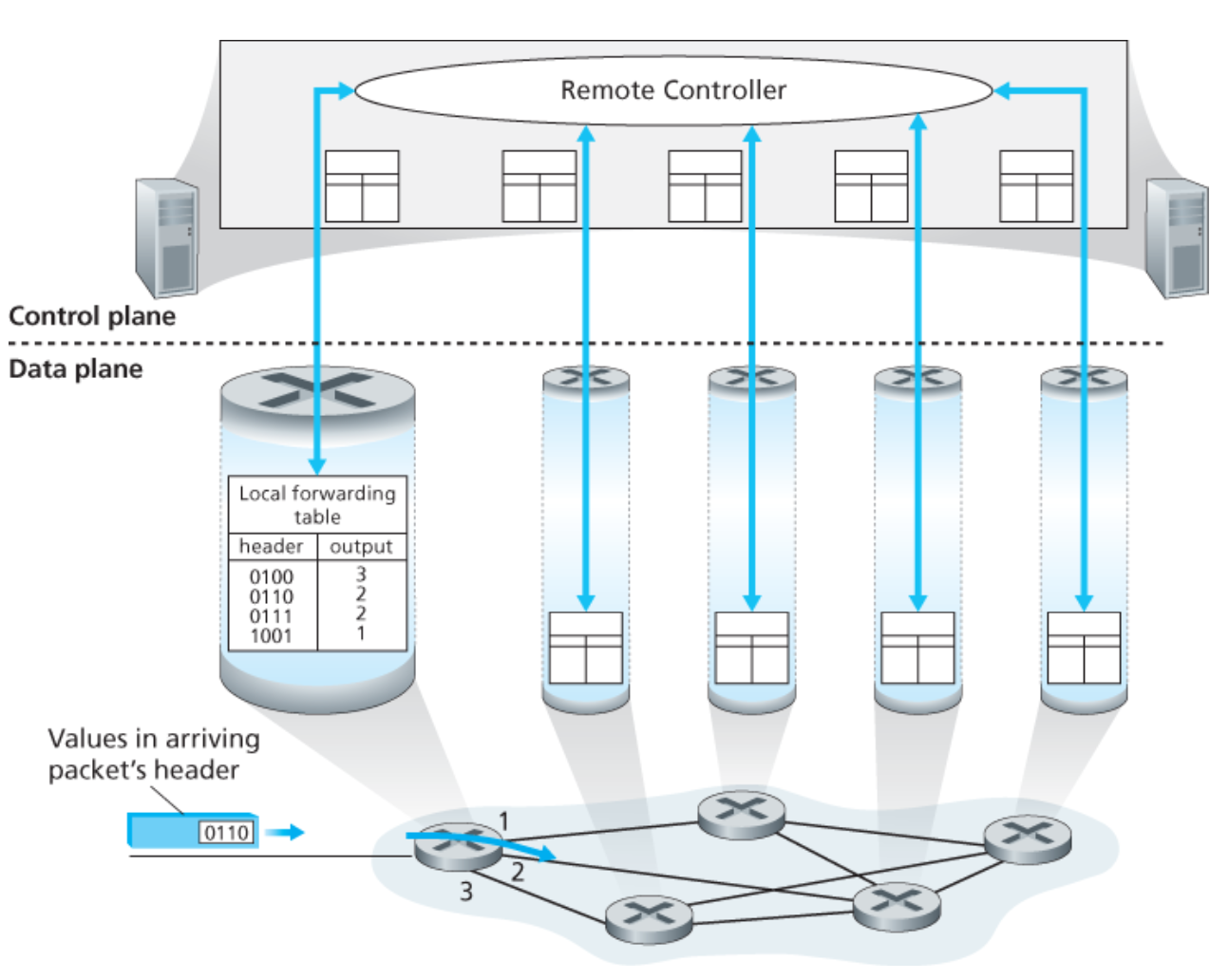

제어 평면: SDN 접근 방법

위 그림은 라우터로부터 물리적으로 분리된 원격 컨트롤러 컴퓨터와 각각의 라우터에 의해 사용될 포워딩 테이블을 분배하는 다른 접근법을 보여준다.

라우터는 원격 컨트롤러와 포워딩 테이블과 그 밖의 라우팅 정보를 포함한 메시지를 교환함으로써 소통한다.

원격 컨트롤러가 포워딩 테이블을 계산 및 배분하는 동안 라우팅 기기는 포워딩만을 수행한다.

즉, 네트워크가 소프트웨어적으로 정의되었을 때 포워딩 테이블을 계산하는 컨트롤러는 라우터와 상호작용을 하며 소프트웨어에서 실행된다.

이렇게 원격 컨트롤러가 라우터와 떨어져서 높은 신뢰성과 중복성을 갖춘 원격 데이터 센터에 위치하는 접근 방법은 SDN(software defined networking)의 중심이다.

(더 자세한 내용은 5장에서 다룬다.)

4.1.2 네트워크 서비스 모델

네트워크 계층 제공 서비스

• 보장된 전달: 이 서비스는 패킷이 출발지 호스트에서부터 목적지 호스트까지 도착하는 것을 보장한다.
• 지연 제한 이내의 보장된 전달: 이 서비스는 패킷의 전달을 보장할 뿐만 아니라 호스트 간의 특정 지연 제한(예: 100ms 이내) 안에 전달한다.
• 순서화 패킷 전달: 이 서비스는 패킷이 목적지에 송신된 순서대로 도착하는 것을 보장한다.
• 최소 대역폭 보장: 이 네트워크 계층 서비스는 송신과 수신 호스트 사이에 특정한 비트율의 전송 링크를 에뮬레이트한다. 송신 호스트가 비트들을 특정한 비트율 이하로 전송하는 한, 모든 패킷이 목적지 호스트까지 전달된다.
• 보안 서비스: 네트워크 계층은 모든 데이터 그램을 출발지 호스트에서는 암호화, 목적지 호스트에서는 복호화할 수 있게 하여 트랜스포트 계층의 모든 세그먼트에 대해 기밀성을 유지해야한다.

이 외에도 수많은 변형들이 있다.

인터넷 네트워크 계층은 최선형 서비스(best-effort service) 라고 알려진 서비스를 제공한다.

최선형 서비스의 특징

• 패킷을 보내는 순서대로 수신됨을 보장하지 않는다.
• 목적지까지 패킷이 전송됨을 보장하지 않는다.
• 종단 시스템 간 지연이 보장되지 않는다.
• 보장된 최소 대역폭이 없다.

이렇게 서비스를 제공하지 못하는 인터넷 네트워크 계층의 대안으로 좋은 보다 서비스 모델을 정의하고 구현했지만 인터넷 네트워크 계층은 놀라운 범위의 애플리케이션을 가능하게 할만큼 충분히 좋다고 입증되었다.

4장 개요

4장에서는 네트워크 계층 데이터 평면의 구성요소를 살펴본다.

4.2 라우터 내부에는 무엇이 있을까?

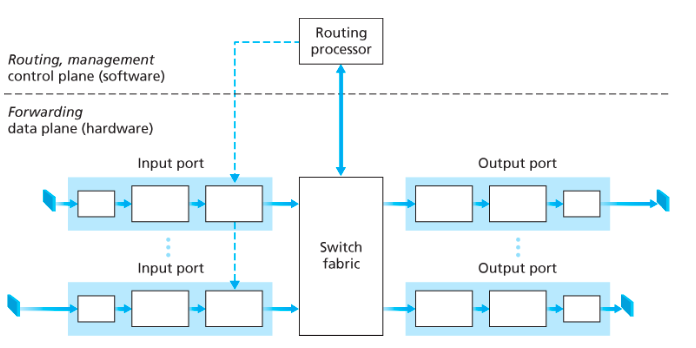

위 그림을 라우터의 구조를 나타낸다.

• 입력 포트
  • 입력 포트의 맨 왼쪽과 맨 오른쪽 박스는 라우터로 들어오는 입력 링크로, 물리 계층 기능을 수행한다.
  • 또한 입력 포트는 들어오는 링크의 반대편에 있는 링크 계층과 상호 운용하기 위해 필요한 링크 계층 기능을 수행한다. 이것은 입력 및 출력 포트에서 미들박스로 표시된다.
  • 가장 중요한 기능은 입력 포트의 가장 오른쪽에서 수행되는 검색 기능이다. 여기서 포워딩 테이블을 참조하여 도착된 패킷이 스위치 구조를 통해 라우터 출력 포트를 결정한다.
  • 라우팅 프로토콜 정보를 전달하는 패킷인 제어 패킷은 입력 포트에서 라우팅 프로세서로 전달된다.
  • 여기서의 포트는 앞에서 언급한 포트와는 다르다.
• 스위치 구조
  • 스위치 구조는 라우터의 입력 포트와 출력 포트를 연결한다.
  • 라우터 내부에 포함되어 있다.
• 출력 포트
  • 출력 포트는 스위치 구조에서 수신한 패킷을 저장하고 필요한 링크 계층 및 물리 계층 기능을 수행하여 출력 링크로 패킷을 전송한다.
  • 링크가 양방향일 경우 출력 포트는 일반적으로 동일한 링크의 입력 포트와 한 쌍을 이룬다.
• 라우팅 프로세서
  • 제어평면 기능을 수행한다.
  • 전통적인 라우터에서는 라우팅 프로토콜을 실행하고 라우팅 테이블과 연결된 링크 상태 정보를 유지 관리하며 라우터의 포워딩 테이블을 계산한다.
  • SDN 라우터에서 라우팅 프로세서는 원격 컨트롤러와 통신하여 원격 컨트롤러에서 계산된 포워딩 테이블 엔트리를 수신하고 라우터의 입력 포트에 이러한 엔트리를 설치한다.
  • 네트워크 관리 기능을 수행한다.

라우터의 입력 포트, 출력 포트, 스위치 구조는 거의 항상 하드웨어로 구현된다.

제어 평면은 일반적으로 소프트웨어로 구현되며 라우팅 프로세서(일반적으로 기존 CPU)에서 실행된다.

4.2.1 입력 포트 처리 및 목적지 기반 전송

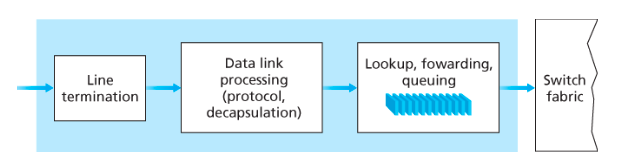

입력 포트의 기능은 위에서 언급한 바와 같다.

입력 포트에서 수행되는 검색은 라우터 동작의 핵심이다.

라우터는 포워딩 테이블을 사용하여 도착 패킷이 스위치 구조를 통해 전달되는 출력 포트를 검색한다.

포워딩 테이블은 라우팅 프로세서에서 계산되거나 갱신되거나 원격 SDN 컨트롤러에서 수신된다.

포워딩 테이블은 라우팅 프로세서에서 맨위 그림과 같이 각 라인 카드로 복사되고, 이렇게 각 라인이 복사본을 사용하여 패킷 단위로 중앙 집중식 라우팅 프로세서를 호출하지 않게 되어 병목 현상을 피할 수 있다.

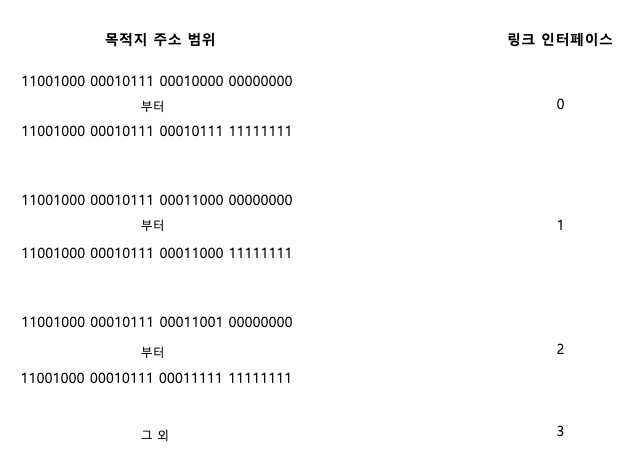

목적지 주소 범위 포워딩 테이블

32비트의 IP 주소의 경우 포워딩 테이블을 억지로 구현한다면 모든 가능한 목적지 주소마다 하나의 엔트리가 필요하고, 이는 40억개 이상의 주소가 있어야 하므로 불가능하다.

라우터에서 0에서 3까지의 4개의 링크가 있다고 가정해보자.

목적지 주소 범위로 포워딩 테이블을 구성할 경우 4개의 엔트리를 갖는 포워딩 테이블이면 된다.

프리 픽스 포워딩 테이블

이런 형식의 포워딩 테이블에서 라우터는 패킷의 목적지 주소의 프리픽스(prefix)를 테이블의 엔트리와 매치한다.

예를 들어, 패킷의 목적지 주소가 11001000 00010111 00010110 10100001 라면 앞 21개의 비트 프리픽스가 테이블의 첫 번째 엔트리와 매치되므로 라우터는 이 패킷을 링크 인터페이스 0으로 보낸다.

11001000 00010111 00011000 10101010와 같이 처음 24비트는 2번째에 처음 21비트는 3번째에 매치되는 경우 라우터는 최장 프리픽스 매치 규칙(longest prefix matching rule)을 사용한다.

즉, 테이블에서 가장 긴 매치 엔트리를 찾고, 여기에 연관된 링크 인터페이스로 패킷을 보낸다. (이유에 대해서는 4.3절에서 다룬다.)

이러한 테이블 설계 뿐만 아니라 검색은 나노초 단위로 수행되어야 하므로 이외의 기술이 필요하다.

메모리 접속 시간에 특별한 주의를 기울여야하므로 내장형 DRAM과 빠른 SRAM 메모리가 있는 설계가 필요하다. 실제로 TCAM도 검색을 위해 자주 사용된다.

검색을 통해 패킷의 출력 포트가 결정되면 패킷을 스위치 구조로 보낼 수 있다. 일부 설계에서는 다른 입력 포트로부터 패킷이 현재 구조를 사용하고 있다면 패킷이 스위칭 구조에 들어가는 것을 일시적으로 차단할 수 있다.

앞으로 패킷의 차단, 큐잉, 스케줄링에 대해 자세히 살펴본다.

4.2.2 스위칭

스위치 구조는 패킷이 입력 포트에서 출력 포트로 실제로 스위칭 되는 구조를 통과하므로 라우터의 핵심이다.

여기서는 여러가지 스위칭 방법을 설명한다.

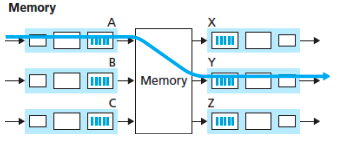

메모리를 통한 교환

초기의 라우터는 라우터 프로세서를 직접 제어해서 입력 포트와 출력 포트 사이에서 패킷을 스위칭하는 전통적인 컴퓨터다. 입력 포트와 출력 포트는 I/O 장치처럼 작동한다.

패킷 전달 과정
1. 패킷이 도착하면 입력 포트는 라우팅 프로세서에게 인터럽트를 보내 패킷을 프로세서 메모리에 복사한다.
2. 라우팅 프로세서는 헤더에서 목적지 주소를 추출한다.
3. 포워딩 테이블에서 적절한 출력 포트를 찾은 다음 패킷을 출력 포트의 버퍼에 복사한다.

위 과정에서 메모리 대역폭이 초당 최대 B인 패킷을 메모리에 쓰거나 메모리에서 읽을 수 있는 경우 전체 전달 처리량은 B/2 보다 작아야하며 목적지 포트가 다른 경우라도 공유 시스템 버스를 통해 한 번에 하나의 메모리 읽기/쓰기 작업을 수행할 수 있기 때문에 두 패킷을 동시에 전달할 수 없다.

최근의 메모리를 통해 스위칭하는 라우터는 목적지 주소를 검색하고 해당 메모리 위치에 패킷을 저장하는 것이 입력 라인 카드에서 처리함으로써 수행한다.

버스를 통한 교환

입력 포트는 라우팅 프로세서의 개입 없이 공유 버스를 통해 직접 출력 포트로 패킷을 전송한다.

일반적으로 미리 준비된 입력 포트 스위치 내부 레이블이 로컬 출력 포트를 나타내는 패킷에게 전송되거나 버스에 패킷을 전송하여 수행된다.

모든 출력 포트에 패킷이 수신되지만 레이블과 매치되는 포트만 패킷을 유지한다.

레이블은 버스를 통과하기 위해서만 사용되므로 출력 포트에서 제거된다.

동시에 여러 패킷이 다른 입력 포트에 있는 라우터에 도착하면 한 번에 하나의 패킷만 버스를 통과할 수 있기 때문에 하나를 제외한 모든 패킷이 대기 해야한다.

모든 패킷이 하나의 버스를 통과해야하므로 라우터의 교환 속도는 버스 속도에 의해 제한된다.

상호 연결 네트워크를 통한 교환

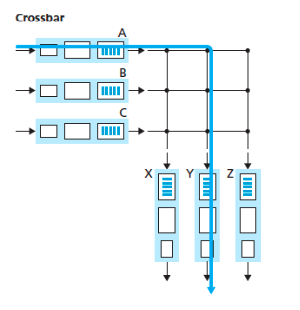

크로스바 스위치는 N개의 입력 포트를 N개의 출력 포트에 연결하는 2N 버스로 구성된 상호연결 네트워크다.

각 수직 버스는 교차점에서 각 수평 버스와 교차하며 스위치 구조 컨트롤러에 의해 언제든지 열거나 닫을 수 있다.

이를 통해 앞의 두가지 방식과 달리 크로스바 스위치는 여러 패킷을 병렬로 전달할 수 있다.

그러나 두개의 서로 다른 입력 포트에서 나오는 2개의 패킷이 동일한 출력 포트로 보내지는 경우 한번에 하나의 패킷만 특정 버스에서 전송될 수 있기 때문에 입력을 기다려야한다.

좀 더 정교한 상호연결 네트워크는 다단계 스위치 구조를 통해 각기 다른 입력 포트의 패킷이 동일한 출력 포트를 향해 동시에 전달할 수 있도록 여러 단계의 스위칭 요소를 사용한다.

4.2.3 출력 포트 처리

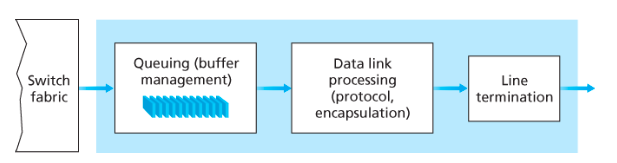

위 그림의 출력 포트 처리는 출력 포트의 메모리에 저장된 패킷을 가져와서 출력 링크를 통해 전송한다. 여기에는 전송을 위한 패킷 선택 및 큐 제거, 필요한 링크 계층 및 물리 계층 전송 기능을 수행하는 것이 포함된다.

어디에서 큐잉이 일어날까?

패킷 큐는 입력 포트와 출력 포트 모두에서 형성될 수 있다.

큐의 위치와 범위는 트래픽 로드, 스위치 구조의 상대 속도 및 라인 속도에 따라서 달라진다.

이 큐가 커지면 라우터의 메모리가 결국 소모될 수 있고 도착하는 패킷을 저장할 수 있는 메모리가 없을 때 패킷 손실이 발생한다.

입력 큐잉

지연 없이 구조를 통해 도착하는 모든 패킷을 전송하기에 스위치 구조가 충분히 빠르지 않으면 어떻게 될까?

이 경우에는 패킷이 스위치 구조를 통해 출력 포트로 전송되기 위해 차례를 기다려야한다.

이 큐잉의 결과를 살펴보기 위해 크로스바 스위치 구조를 가정해보자.

1. 모든 링크의 속도는 같다.
2. 입력 링크가 패킷을 받는 것과 같은 속도로 하나의 패킷을 입력 포트에서 주어진 출력 포트로 전달한다.
3. FCFS (First-Come-First-Served) 방식으로 패킷은 입력 큐에서 출력 큐로 이동된다.

출력 포트가 다르다면 여러 패킷이 병렬로 전달 가능하지만, 같다면 하나의 패킷만 지정된 출력 포트로 전송이 가능하고 나머지 패킷은 기다려야한다.

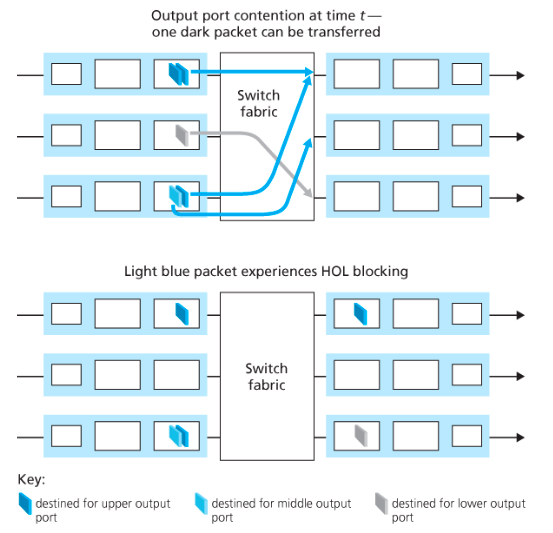

위 그림에서 왼쪽 상단 큐의 앞쪽에서 먼저 패킷을 전송한다고 가정해보자.

왼족 하단 큐의 가장 앞쪽의 패킷은 출력 포트가 같으므로 대기하여야하고, 두번째 패킷은 출력 포트가 다름에도 앞의 패킷 때문에 대기하여야한다.

이 현상은 입력 대기 중인 스위치에서의 HOL(Head-of-the-line) 차단 이라고 한다.

출력 큐잉

입력 포트와 출력 포트의 개수가 각각 N개이고 속도가 R이라 할 때, 스위치의 속도가 R보다 N배 빠르고 모든 입력 포트의 패킷이 동일한 출력 포트로 향한다고 가정해보자.

이 경우, 출력 링크에서 단일 패킷을 보내는 데 걸리는 시간에 N개의 새로운 패킷이 출력 포트에 도착한다. 출력 포트는 시간 단위에 단일 패킷만을 전송할 수 있기 때문에 N개의 도착 패킷은 출력 링크를 통한 전송 큐에서 대기 해야한다.

이때 큐의 공간이 충분하지 않을 때, 즉 메모리가 충분하지 않을 때 도착한 패킷을 삭제하거나 이미 대기 중인 하나 이상의 패킷을 제거하여 새로 도착한 패킷을 저장하기 위한 공간을 확보해야 한다.

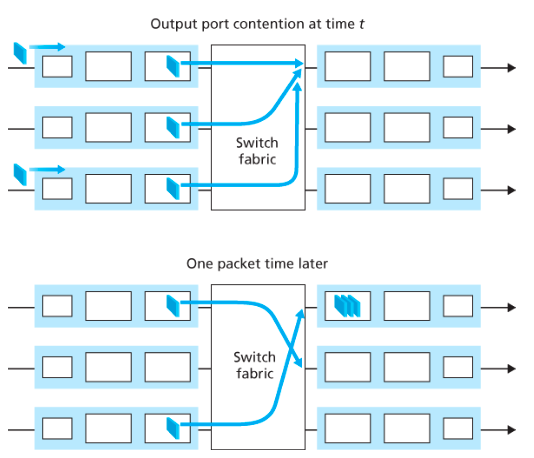

위 그림은 출력 포트 큐잉의 예시이다.

이러한 큐잉의 결과는 출력 포트의 패킷 스케줄러가 전송 대기 중인 패킷 중 하나의 패킷을 선택하여 큐에서 제거 해야한다는 것이다. (다음 절에서 다룬다.)

얼마나 많은 버퍼가 요구되는가?

몇년 동안 RFC의 버퍼의 크기에 대한 규칙은 링크 용량이 C일 때, 버퍼링의 양은 평균 왕복 시간(RTT)와 같아야 한다는 것이다.

즉, B = RTT x C 와 같은 버퍼의 양이 필요하다.

최근의 실험과 이론에서는 많은 수의 독립적인 TCP 흐름 N이 링크를 통과할 때, 필요한 버퍼링은 B = RTT x C / √N 이라고 제안하고 있다.

버퍼링이 클수록 라우터가 패킷 도착 속도의 큰 변동을 흡수하여 라우터의 패킷 손실률을 감소 시킬 수 있기 때문에 버퍼링이 낫다고 생각하는 것보다 버퍼가 클수록 큐잉 지연이 길어진다고 생각하는 편이 좋다.

예를 들어, 패킷 손실을 줄이기 위해 홉당 버퍼의 양을 10배 늘리면 종단 간 지연이 10의 배만큼 증가한다.

즉, 버퍼의 크기 증가는 패킷 손실율을 줄일 수 있지만 종단 간 지연을 증가시킬 수 있는 양날의 검이다.

네트워크 가장자리의 라우터를 생각해보자.

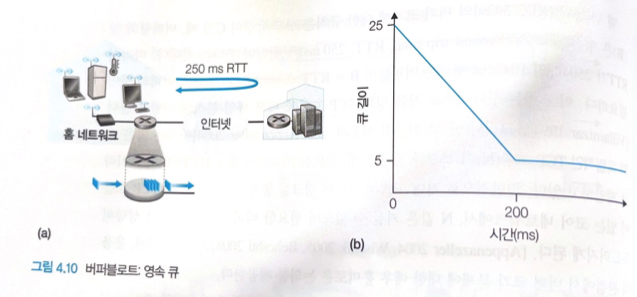

(a)는 TCP 세그먼트를 원격 게임 서버로 보내는 홈 라우터에 대한 설명이다. 게이머의 TCP 세그먼트를 포함하는 패킷을 전송하는 데 10ms가 소요되며, 큐잉 지연이 무시해도 될 정도라고 가정한다.

이와 별도로, 게임 서버와의 경로 중 다른 곳에서 지연이 발생하여 RTT는 200ms라고 하자.
(이 RTT 조건은 Figure 4.10(a)의 전송 지연 조건과는 별개의 가정이다.)

(b)에서와 같이, t = 0 에서 25개 패킷의 버스트가 큐에 도착한다고 가정하자.

큐에 쌓인 패킷은 10ms마다 하나씩 전송되며, t = 200ms 시점에는 21번째 패킷이 전송되고 있다. 이때 첫 번째 ACK가 도착하며, 이는 송신자가 새로운 패킷을 보내게 만든다.

홈 라우터의 송신 링크에서 t = 210ms에 다음 ACK가 도착하고, 이에 따라 또 다른 TCP 세그먼트가 게이머로부터 전송되어 큐에 추가된다. 이후에도 ACK가 도착할 때마다 새로운 패킷이 큐에 도착하게 된다.

이와 같은 과정에서 ACK 클록에 의해, 대기 중인 패킷이 하나 전송될 때마다 새로운 패킷 하나가 큐에 도착하게 되며, 그 결과 큐에는 항상 5개의 패킷이 유지된다.

즉, 종단 간 파이프는 가득 차 있지만, 큐잉 지연은 일정하고 지속적으로 유지된다.

그 결과, 홈 네트워크에 다른 트래픽이 전혀 없음에도 불구하고 지연이 지속적으로 길어지는 이유를 게이머는 이해하지 못하게 된다.

이러한 지속적인 버퍼링으로 인해 지연이 과도하게 길어지는 현상을 버퍼블로트(bufferbloat) 라고 하며,

이를 극복하기 위해, 6장에서 다룰 케이블 네트워크용 DOCSIS 3.1 표준에서는 대량 처리 성능을 유지하면서도 지연을 줄이기 위한 AQM(Active Queue Management) 메커니즘이 추가되었다.

4.2.5 패킷 스케줄링

FIFO

링크가 현재 다른 패킷을 전송 중이면, 출력 링크 큐에 도착한 패킷은 전송을 기다린다.

도착한 패킷을 담을 버퍼 공간이 충분하지 않은 경우 도착 패킷의 공간을 확보하기 위해 큐의 패킷 폐기 정책은 패킷 손실 여부 또는 다른 패킷을 큐에서 제거할 것인지 여부를 결정한다.

FIFO 스케줄링 규칙은 출력 링크 큐에 도착한 순서와 동일한 순서로 출력 링크에서 전송할 패킷을 선택한다.

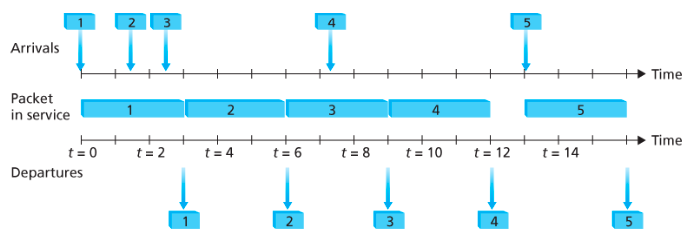

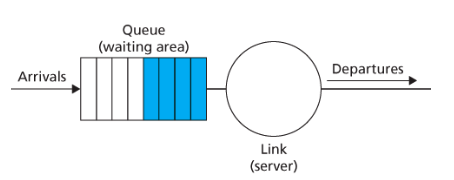

위 그림에서는 FIFO 큐의 동작을 보여준다.

우선순위 큐잉

우선순위 큐잉에서 출력 링크에 도착한 패킷은 우선순위 클래스로 분류된다.

실제로 네트워크 오퍼레이터는 네트워크 관리 정보를 운반하는 패킷이 사용자 트래픽보다 우선순위를 수신하도록 큐를 구성할 수 있다.

전송할 패킷을 선택할 때 전송 대기 중인 패킷으로 차 있는 상태이고 가장 높은 우선순위 클래스에서 패킷을 전송한다.

우선순위가 동일한 패킷들 중에서의 선택은 FIFO 방식으로 행해진다.

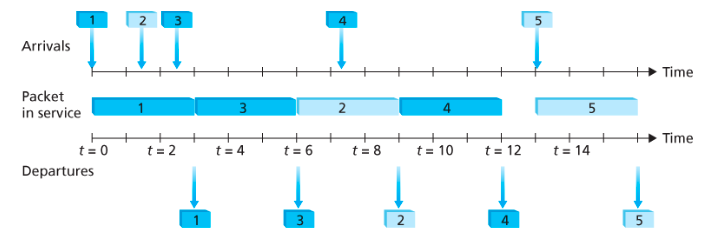

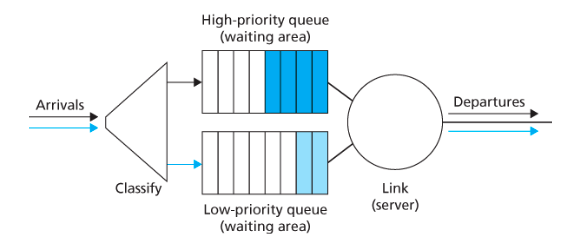

위 그림은 우선순위 클래스가 2개인 경우의 큐 동작을 보여준다.

패킷 1,3,4가 우선순위가 높기 때문에 먼저 전송된다.

이때는 비선점 우선순위 큐잉이기 때문에 패킷 4의 우선순위가 높더라도 패킷 2의 전송이 시작되면 선점하지 않고 전송이 끝난 후에야 전송이 시작된다.

라운드 로빈과 WFQ

라운드 로빈 큐잉 큐칙에서는 패킷은 우선순위 큐잉과 같이 클래스로 분류되지만 클래스 간에는 엄격한 서비스 우선순위가 존재하지 않으며, 라운드 로빈 스케줄러가 클래스 간에 서비스를 번갈아서 제공한다.

가장 단순한 라운드 로빈 스케줄링에서는 그저 클래스를 번갈아가면서 패킷을 전송한다.

작업 보존 큐잉 규칙의 경우 전송을 위해 큐에서 기다리는 패킷이 있다면 링크는 유휴 상태가 되는 것을 허용하지 않는다.

즉, 클래스에 패킷이 없다면 바로 시퀀스의 다음 클래스를 검사한다.

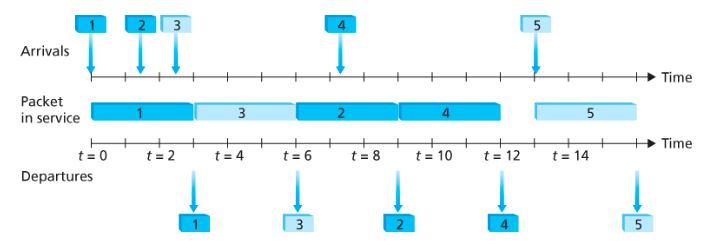

위 그림은 라운드 로빈 큐의 동작을 보여준다.

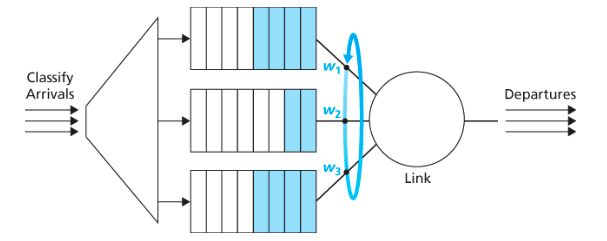

라우터에서 널리 구현된 라운드 로빈 큐잉의 일반화된 형태는 소위 WFQ(Weighted Fair Queueing) 규칙이다.

도착하는 패킷은 적절한 클래스별 대기 영역에서 분류되며 대기한다.

WFQ 스케줄러는 라운드 로빈과 같이 순환식으로 동작한다.

또한, 작업 보존 큐잉 규칙을 따른다.

WFQ는 각 클래스 i 는 가중치 w(i)를 할당 받는다.

WFQ에서는 전송할 클래스 i 패킷이 있는 동안에 클래스 i는 w(i) / ∑w(i) 만큼의 서비스 시간을 보장받으며, 이 식에서 분모 부분은 전송을 위해 큐에 패킷이 있는 모든 클래스의 합이다.

즉, 최악의 경우 모든 큐에 패킷이 있을 때도 위의 시간을 보장 받는다.

따라서 전송률 R인 링크에 대해 클래스 i는 항상 최소한 R x w(i) / ∑w(i)의 처리율을 갖는다.

패킷이 이상적인 단위 데이터라는 것과 패킷 전송이 다른 패킷을 전송하기 위해 방해되지 않는다는 사실을 고려하지 않았기 때문에 위 설명은 이상적이다.

4.3 인터넷 프로토콜(IP): IPv4, 주소체계, IPv6 등

4.3.1 IPv4 데이터그램 포맷

인터넷 네트워크 계층 패킷을 데이터그램(datagram)이라고 부른다.

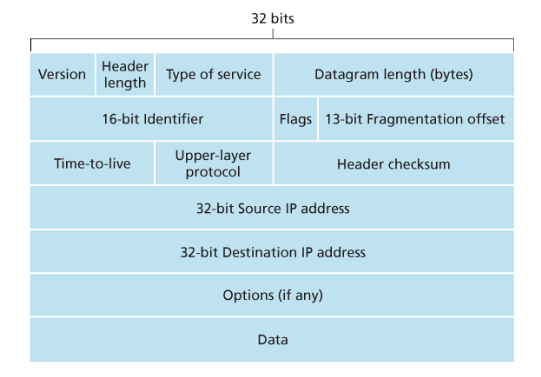

IPv4 데이터그램 포맷

• 버전 번호
  • 4비트로 데이터그램의 IP 프로토콜 버전을 명시한다.
  • 라우터는 버전 번호를 확인하여 데이터그램의 나머지 부분을 어떻게 해석할지 결정한다.
  • 다른 버전의 IP는 다른 데이터그램 포맷을 사용한다.
• 헤더 길이
  • IPv4 데이터그램은 헤더에 가변 길이의 옵션을 포함하므로 이 네 비트로 IP 데이터그램에서 실제 페이로드가 시작하는 곳을 결정한다.
  • 대부분의 IPv4는 옵션을 포함하지 않으므로 대체로 IPv4 데이터그램 헤더는 20바이트다.
• 서비스 타입
  • IPv4 헤더에 포함된 서비스 타입 비트는 각기 다른 유형의 IP 데이터그램을 구별한다. 예를 들어, 실시간 데이터그램과 비실시간 트래픽을 구분하는 데 유용하다.
• 데이터그램 길이
  • 바이트로 계산한 IP 데이터그램의 전체 길이다. 총 16비트를 차지하므로 IP 데이터그램의 최대 길이는 65,535 바이트이지만 1,500보다 큰 경우는 거의 없다.
• 식별자, 플래그, 단편화 오프셋
  • IP 단편화와 관련이 있는 필드들이다.
  • 큰 IP 데이터그램이 여러 개의 작은 IP 데이터그램으로 분할된 다음 목적지로 독립적으로 전달되며, 여기서 페이로드 데이터가 최종 호스트의 트랜스포트 계층으로 전달되기 전에 다시 모인다.
• TTL(time to live)
  • 이 필드는 네트워크에서 데이터그램이 무한히 순환하지 않도록 한다(라우팅 루프). 라우터가 데이터그램을 처리할 때마다 감소하고, 이 필드가 0이 되면 데이터그램을 폐기한다.
• 프로토콜
  • 이 필드는 일반적으로 IP 데이터그램이 최종목적지에 도착했을 때만 사용된다. 이 필드값은 IP 데이터그램에서 데이터 부분이 전달될 목적지의 트랜스포트 계층의 특정 프로토콜(TCP, UDP)을 명시한다.
  • IP 데이터그램에서 이 필드는 트랜스포트 계층에서 포트 번호 필드와 역할이 유사하다.
• 헤더 체크섬
  • 헤더 체크섬은 라우터가 수신한 IP 데이터그램의 비트 오류를 탐지하는데 도움을 준다.
  • 라우터는 오류 검출된 데이터그램을 폐기한다.
  • TTL 필드와 옵션 필드의 값은 변경되므로 체크섬은 각 라우터에서 재계산되고 저장되어야 한다.
  • 트랜스 포트 계층과 네트워크 계층에서 오류 검사를 수행하는 이유
    • IP 헤더만 IP 계층에서 체크섬을 수행하지만 TCP/UDP 체크섬은 전체 TCP/UDP 세그먼트를 계산한다.
    • TCP/UDP와 IP는 동일한 프로토콜 스택에 속할 필요가 없다. 원리상 TCP는 IP가 아닌 곳 위에서도 운영될 수 있다.
• 출발지와 목적지 IP 주소
  • 출발지가 데이터그램을 생성할 때, 자신의 IP 주소를 출발지 IP 주소 필드에 삽입하고 목적지 IP 주소를 목적지 IP 주소 필드에 삽입한다.
• 옵션
  • IP 헤더 필드를 확장한다.
  • 모든 데이터그램 헤더 옵션 필드에 정보를 포함하지 않는 방법으로 오버헤드를 해결하기 위해 헤더 옵션은 거의 사용되지 않는다.
  • 데이터그램 헤더가 가변 길이로 데이터 필드 시작점을 초기에 결정할 수 없어 문제를 복잡하게 만든다.
• 데이터(페이로드)
  • 데이터그램이 존재하는 이유이자 가장 중요한 마지막 필드이다. 대부분의 경우 목적지에 전달하기 위해 트랜스포트 계층 세그먼트를 포함한다.

대부분의 IP 데이터그램은 총 20바이트(옵션은 없다고 가정)의 헤더를 갖는다.

TCP 세그먼트를 전송한다면 단편화가 되지 않은 각 데이터그램은 애플리케이션 계층의 메시지와 더불어 총 40바이트의 헤더(IP 헤더 20, TCP 헤더 20)을 전송한다.

4.3.2 IPv4 주소체계

호스트는 일반적으로 네트워크와 연결되는 하나의 링크를 갖는다.

호스트 IP가 데이터그램을 보낼 때 이 링크를 통해 데이터링크를 보낸다.

호스트와 물리적 링크 사이의 경계를 인터페이스(interface)라고 부른다.

라우터는 여러 개의 링크와 연결되고, 링크와 라우터 사이도 인터페이스(interface)로 이루어져있어 여러개의 인터페이스(interface)를 갖는다.

모든 호스트와 라우터는 IP 데이터그램을 송수신할 수 있으므로 IP는 각 호스트와 라우터 인터페이스가 IP 주소를 갖도록 요구한다.

이러한 각 인터페이스는 고유한 IP 주소를 갖는다.

따라서 기술 면에서 IP 주소는 인터페이스(interface)를 포함하는 호스트 라우터보다는 인터페이스(interface)와 관련이 있다.

서브넷과 IP 주소

각 IP 주소는 32비트 길이다. 따라서 2^32개의 주소를 사용할 수 있다. 일반적으로 주소의 각 바이트를 십진수로 표현하고 주소의 다른 바이트와 점으로 구분하는 십진 표기법을 사용한다.

인터페이스의 IP는 마음대로 선택할 수 없다. IP 주소의 일부는 연결된 서브넷이 결정한다.

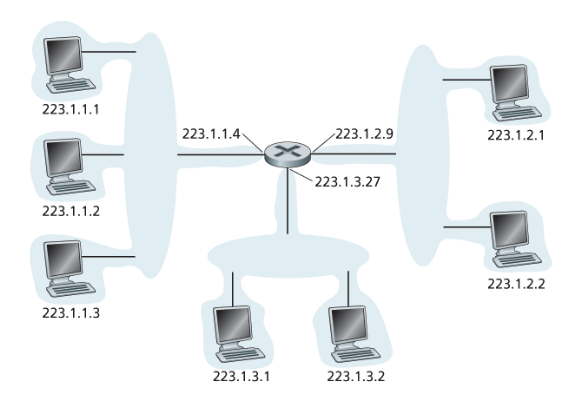

왼쪽 3개의 호스트와 라우터 인터페이스는 모두 223.1.1.xxx 형식의 IP 주소를 갖는다. 또, 4개의 인터페이스가 중계하는 라우터 없이 하나의 네트워크에 서로 연결되어 있다.

이 네트워크는 이더넷 LAN으로 상호연결되고 이 경우 인터페이스는 이더넷 허브나 이더넷 스위치 또는 무선 AP로 상호연결된다.

IP 용어로 세 호스트 들의 인터페이스들과 하나의 라우터 인터페이스로 연결된 네트워크는 서브넷(subnet)을 구성한다고 말한다.

IP 주소체계는 이 서브넷에 223.1.1.0/24 라는 주소를 할당하는데 여기서 /24는 서브넷 마스크라 부르는데, 왼쪽 24비트가 서브넷 주소라는 것을 가리킨다.

위 그림에서는 3개의 서브넷을 볼 수 있다.

서브넷 IP의 정의는 여러 호스트를 라우터 인터페이스에 연결하는 이더넷 세그먼트만을 의미하는 것은 아니다.

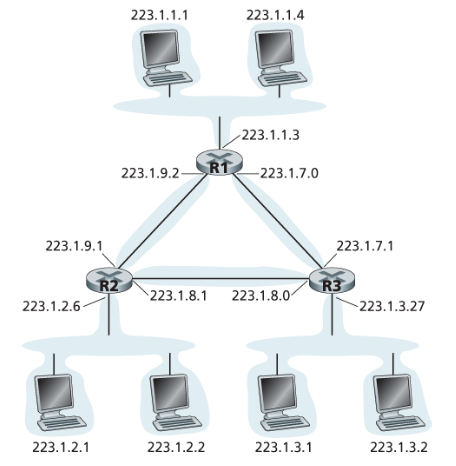

위 그림을 보면 3개의 라우터도 점대점으로 연결되어있는 것을 볼 수 있다.

여기서는 호스트와 라우터의 연결 뿐만 아니라 라우터 간의 연결에서도 서브넷을 볼 수 있다.

총 6개의 서브넷을 찾을 수 있다.

서브넷의 정의

💡서브넷을 결정하려면 먼저 호스트나 라우터에서 각 인터페이스를 분리하고 고립된 네트워크를 만든다. 이 고립된 네트워크의 종단점은 인터페이스의 끝이 된다. 이렇게 고립된 네트워크 각각을 서브넷이라고 부른다.

위에 의하면 다수의 이더넷 세그먼트와 종단 간의 링크를 갖는 기관은 한 서브넷에서 모든 장비가 같은 서브넷 주소를 갖는 그런 서브넷을 여러개 가질 수 있다.

서로 다른 서브넷은 다른 주소를 가져야 하지만 실제로 서브넷 주소는 같은 부분이 많다.

CIDR

인터넷 주소 할당 방식 중 하나다.

CIDR는 서브넷 주소 체계 표기를 일반화하고 있다.

a.b.c.d/x 형식 주소에서 최상위 비트(Most significant bit)를 의미하는 x는 IP 주소의 네트워크 부분을 구성한다.

이를 해당 주소의 프리픽스 또는 네트워크 프리픽스라고 부른다.

한 기관은 통상 연속적인 주소의 블록(공통 프리픽스를 갖는 주소 범위)을 할당 받고 기관 장비들의 IP 주소는 공통 프리픽스를 공유한다.

외부 기관의 라우터는 목적지 주소가 내부 기관인 데이터그램을 전달할 때, 단지 앞의 x 비트들만 고려한다.

a.b.c.d/x 형태의 한 엔트리만으로 기관 목적지로 패킷을 전달하는 데 충분하므로, 이런 라우터들에서 포워딩 테이블의 크기를 상당히 줄여준다.

주소의 나머지 32-x 비트들은 기관 내부에 같은 네트워크 프리픽스를 갖는 모든 장비를 구별한다.

이 비트들은 기관 내부의 라우터에서 패킷을 전달할 때 사용되며 이 하위 비트들은 추가적으로 서브넷 구조를 가질 수도 있다.

클래스 주소체계

CIDR가 채택되기 전에는 IP 주소의 네트워크 부분을 8, 16, 24 비트로 제한했고 각각의 비트를 서브넷 주소로 갖는 서브넷을 각각 A, B, C 클래스 네트워크로 분류했기 때문에 이러한
주소체계는 클래스 주소체계라고 알려졌다.

그러나 서브넷 부분이 정확히 1, 2, 3 바이트여야 하는 요구사항은 중소형 크기의 네트워크로 급속히 증가하는 기관의 수를 지원하기엔 문제가 있었다.

예를 들어 클래스(/24) 서브넷은 254개의 호스트만을 제공하므로 많은 조직을 위해서는 턱없이 부족하고, 클래스(/16) 서브넷은 65634개의 호스트를 제공하여 너무 크다.

브로드캐스트 주소

IP의 또 다른 형태인 브로드캐스트 주소 255.255.255.255가 있다.

호스트가 목적지 주소가 255.255.255.255인 데이터그램을 보내면, 이 메시지는 같은 서브넷에 있는 모든 호스트에게 전달된다.

다음으로는 한 기관에서 그들의 장비를 위한 주소 블록을 어떻게 획득하는지 알아본 후에, 이 획득한 주소 블록의 주소를 어떻게 장비에 할당하는지 살펴보겠다.

주소 블록 획득

기관의 서브넷에서 사용하기 위한 IP 주소 블록을 얻기 위해, 네트워크 관리자는 먼저 이미 할당받은 주소의 큰 블록에서 주소를 제공하는 ISP와 접촉해야 한다.

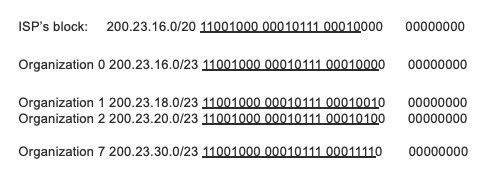

ISP가 위와 같은 블럭을 할당 받았다고 할 때, ISP는 블록을 다음처럼 같은 크기의 작은 주소 블록 8개로 나누고, 이것으로 8개 조직을 지원할 수 있다.

ISP는 비영리 단체인 ICANN으로 부터 주소 블록을 할당 받는다.

ICANN의 역할은 IP 주소 할당과 DNS 루트 서버 관리다.

호스트 주소 획득: 동적 호스트 구성 프로토콜 (DHCP)

한 기관은 ISP로부터 주소 블록을 획득하여, 개별 IP 주소를 기관 내부의 호스트와 라우터 인터페이스에 할당한다.

라우터 인터페이스 주소에 대해, 시스템 관리자는 라우터 안에 IP 주소를 할당한다.

호스트에 IP 주소를 할당하는 것은 수동으로 구성이 가능하지만 일반적으로 동적 호스트 구성 프로토콜(DHCP)을 많이 사용한다.

DHCP는 호스트가 IP 주소를 자동으로 얻을 수 있게 하고, 서브넷 마스크, 첫 번째 홉 라우터 주소나 로컬 DNS 서버 주소 같은 추가 정보를 얻게 해준다.

DHCP는 자동으로 호스트와 연결해주는 능력 때문에 플러그 앤 플레이 프로토콜 또는 제로 구성 프로토콜이라고도 한다.

DHCP는 클라이언트-서버 프로토콜이다.

클라이언트는 일반적으로 IP 주소를 포함하며 네트워크 설정을 위한 정보를 얻고자 새롭게 도착한 호스트다.

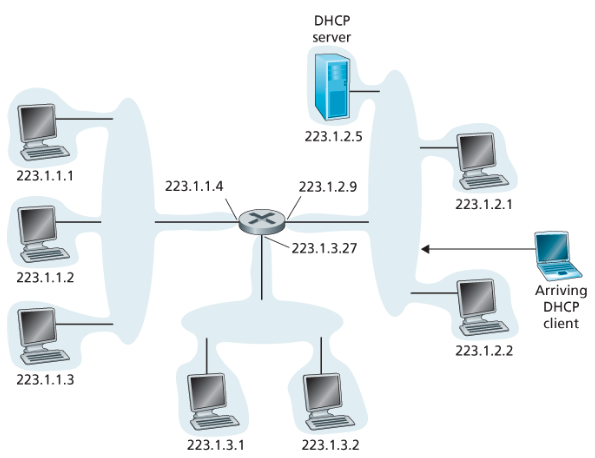

각 서브넷은 DHCP 서버를 갖거나 없다면 해당 네트워크에 대한 DHCP 서버 주소를 알려줄 DHCP 연결 에이전트(일반적으로 라우터)가 필요하다.

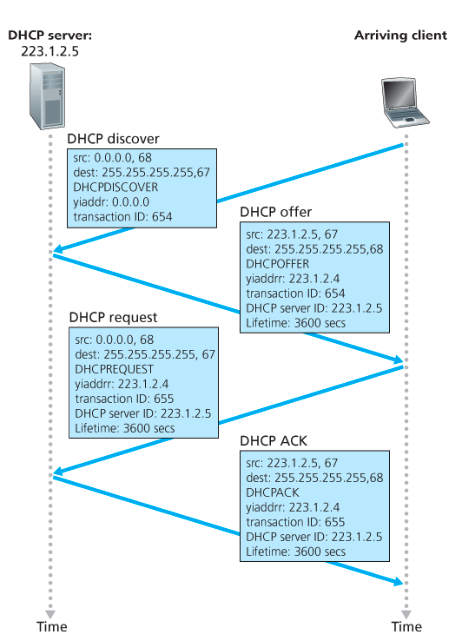

위 그림은 새로운 호스트가 도착할 경우, DHCP 프로토콜의 4단계 과정을 보여준다.

• DHCP 서버 발견
  • 먼저 새롭게 도착한 호스트는 상호작용할 DHCP를 발견한다. 이것은 DHCP 발견 메시지를 사용하여 수행되며, 클라이언트는 포트 67번으로 UDP 패킷을 보낸다.
  • DHCP 클라이언트는 DHCP 발견 메시지를 포함하는 IP 데이터 그램을 생성하는데, 이 메시지 내의 목적지 IP 주소를 브로드캐스트 IP 주소 255.255.255.255로 설정하고 출발지 IP
    주소는 0.0.0.0으로 설정한다.
  • 링크 계층으로 IP 데이터그램을 보내며 이 프레임은 서브넷에 연결된 모든 노드로 브로드캐스트된다.
• DHCP 서버 제공
  • DHCP 발견 메시지를 받은 DHCP 서버는 DHCP 제공 메시지를 클라이언트로 응답한다.
  • 이때에도 IP 브로드캐스트 주소를 사용하여 서브넷의 모든 노드로 이 메시지를 브로드캐스트한다.
  • 서브넷에는 여러 DHCP 서버가 존재하기 때문에, 클라이언트는 여러 DHCP 제공 메시지로부터 가장 최적의 위치에 있는 DHCP 서버를 선택한다.
  • 각각의 서버 제공 메시지는 수신된 발견 메시지의 트랜잭션 ID, 클라이언트에 제공된 IP 주소, 네트워크 마스크, IP 주소 임대 기간을 포함한다.
• DHCP 요청
  • 새롭게 도착한 클라이언트는 하나 또는 그 이상의 서버 제공자 중에서 선택할 것이고 선택된 제공자에게 파라미터 설정으로 되돌아오는 DHCP 요청 메시지로 응답한다.
• DHCP ACK
  • 서버는 DHCP 요청 메시지에 대해 요청된 파라미터를 확인하는 DHCP ACK 메시지로 응답한다.

클라이언트가 DHCP ACK을 받으면 상호작용이 종료되고 클라이언트는 임대 기간동안 할당 IP 주소를 사용할 수 있다.

DHCP는 노드가 새로운 서브넷에 연결하고자 할 때마다 새로운 IP 주소를 DHCP로부터 얻기 때문에, 이동 노드가 서브넷 사이를 이동할 때 원격 애플리케이션에 대한 TCP 연결이 유지될 수 없다는 결점이 있다.

4.3.3 네트워크 주소 변환 (NAT)

모든 호스트가 서브넷으로부터 IP를 할당받고 할 때 네트워크가 현저하게 커지면 큰 주소 블록이 할당되어야 한다.

ISP가 이미 해당 주소 범위의 인접한 부분을 할당해버리는 등의 문제가 발생할 수 있는데 이런 경우에는 네트워크 주소 변환(NAT)으로 주소를 할당할 수 있다.

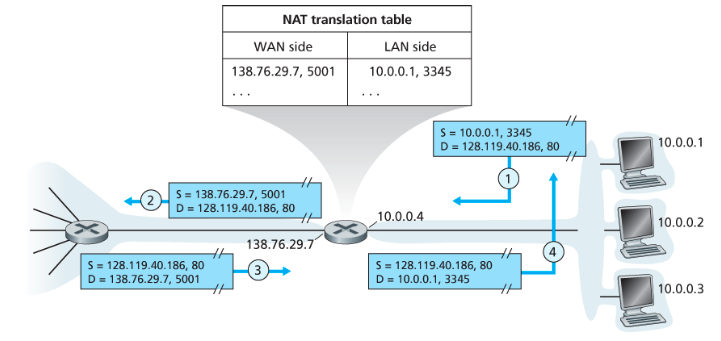

NAT 가능 라우터는 위 그림의 오른쪽처럼 홈 네트워크의 일부인 인터페이스를 갖는다.

홈 네트워크의 4개 인터페이스 모두 같은 네트워크 주소 10.0.0.0/24를 갖는다.

주소 공간 10.0.0.0/8은 사설망 또는 그림의 홈 네트워크와 같은 사설 개인 주소를 갖는 권역(realm)을 위해 RFC에 예약된 IP 주소 공간 세 부분 중의 하나다.

💡 사설 개인 주소를 갖는 권역(realm)이란 네트워크 주소들이 그 네트워크 내부에 있는 장비에게만 의미가 있는 그런 네트워크를 의미한다.

사설 개인 주소를 갖는 권역은 홈 네트워크 내부에서만 의미가 있다. 즉, 글로벌 인터넷과는 송수신할 수 없다.

NAT 가능 라우터는 외부 세계로는 하나의 IP 주소를 갖는 하나의 장비로 동작한다.

그림을 보면 홈 라우터를 떠나 인터넷으로 가는 트래픽의 출발지 IP 주소는 138.76.29.7 즉, 라우터의 출력 라우터 인터페이스의 IP 주소를 갖는다.

홈으로 들어오는 트래픽의 목적지 주소는 마찬가지로 138.76.29.7을 가져야한다.

본질적으로 NAT 가능 라우터는 외부에서 들어오는 홈 네트워크의 상세한 사항을 숨긴다.

WAN에서 같은 목적지 IP 주소를 갖는 NAT 라우터에 모든 데이터 그램이 도착하면, 라우터가 주어진 데이터그램을 전달하는 내부 호스트를 어떻게 알 수 있을까?

NAT 라우터에서 NAT 변환 테이블을 사용하고, 그 테이블에 IP 주소와 포트 번호를 포함하여 알 수 있다.

위 그림의 NAT 변환 테이블을 보며 순서대로 잘 따라가보길 바란다.

웹 서버는 내부 호스트를 모른채 WAN side의 라우터를 목적지 IP로 하여 응답하고, 라우터는 이 응답을 NAT 변환 테이블을 사용하여 알맞은 내부 호스트에 전달한다.

포트 번호는 호스트 주소 지정이 아닌 프로세스 주소 지정에 사용된다.

서버 프로세스는 잘 알려진 포트 번호에서 요청이 올 때까지 기다리고 P2P 프로토콜의 피어는 서버로서의 역할을 할 때 들어오는 연결을 수락해야 하기 때문에 홈 네트워크에서 실행되는 서버에 문제가 발생할 수 있다.

이 문제의 기술적인 해결책으로는 NAT 순회 도구가 있다.

4.3.4 IPv6

IPv4 주소 공간이 빠르게 고갈되어가면서 IPv6 주소 체계가 개발되었다.

IPv6 데이터그램 포맷

IPv6 중요한 변화

• 확장된 주소 기능
  • IPv6는 IP 주소 크기를 32비트에서 128비트로 확장했으므로 IP 주소가 고갈되는 일은 발생하지 않을 것이다.
  • IPv6는 유니캐스트, 멀티캐스트 주소뿐만 아니라 새로운 주소 형태인 애니캐스트 주소가 도입되었다. 애니 캐스트 주소로 명시된 데이터그램은 호스트 그룸의 어떤 이에게든 전달될 수 있다.
• 간소화된 40 바이트 헤더
  • 40 바이트 고정 길이 헤더는 라우터가 IP 데이터그램을 더 빨리 처리하게 해준다.
  • 새로운 옵션 인코딩은 유연한 옵션 처리를 가능하게 한다.
• 흐름 레이블링
  • 정의하기 어려운 흐름을 갖고있다. RFC는 "비 디폴트 품질 서비스나 실시간 서비스 같은 특별한 처리를 요청하는 송신자에 대해 특정 흐름에 속하는 패킷 레이블링"을 가능하게 한다고 설명한다. 아직 정확한
    의미는 정의되지 않았지만, 언젠가 필요할 흐름 차별화를 예견하여 구현하였다.

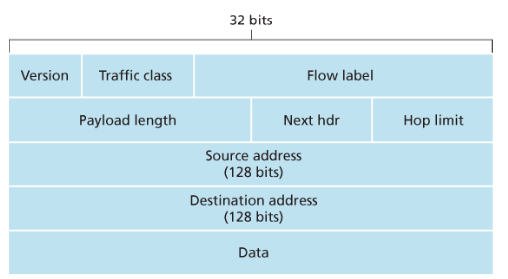

IPv6 데이터그램 포맷은 그림과 같다.

• 버전
  • 4비트 필드는 IP 버전 번호를 인식한다. IPv6라면 6이다.
• 트래픽 클래스
  • IPv4의 TOS 필드와 비슷한 의미로 만든 8비트 필드는 흐름 내의 SMTP 이메일 같은 애플리케이션의 데이터그램보다 Volp 같은 특정 애플리케이션 데이터그램에 우선순위를 부여하는데 사용된다.
• 흐름 레이블
  • 데이터그램의 흐름을 인식하는데 사용된다.
• 페이로드 길이
  • 이 16비트 값은 IPv6 데이터그램에서 고정 길이 40바이트 패킷 헤더 뒤에 나오는 바이트 길이이며, 부호 없는 정수다.
• 다음 헤더
  • 이 필드는 데이터그램의 내용이 전달될 프로토콜을 구분한다.(TCP, UDP)
• 홉 제한
  • 라우터가 데이터그램을 전달할 때 마다 1씩 감소하고, 0이되면 데이터그램이 라우터에 의해 버려진다.
• 출발지와 목적지 주소
  • 출발지와 목적지 주소를 담고 있다.
• 데이터
  • IPv6 데이터그램의 페이로드 부분이다. 데이터그램이 목적지에 도착하면 IP 데이터그램에서 페이로드를 제거한 후, 다음 헤더 필드에 명시한 프로토콜에 전달한다.

IPv4에는 있지만 IPv6에는 없는 필드

• 단편화/재결합
  • IPv6에서는 단편화와 재결합을 출발지와 목적지만이 수행한다.
  • 라우터가 받은 IPv6 데이터그램이 너무 커서 출력 링크로 전달할 수 없다면 라우터는 데이터그램을 폐기하고 너무 크다는 ICMP 오류 메시지를 송신자에게 보낸다.
  • 송신자는 데이터를 IP 데이터그램 크기를 줄여서 다시 보낸다.
  • 라우터에서 이 기능을 수행하는 것은 시간이 오래 걸리므로 이 기능을 삭제하여 IP 전달 속도를 증가시켰다.
• 헤더 체크섬
  • 트랜스포트 계층 프로토콜과 데이터 링크 프로토콜은 체크섬을 수행하므로 IP 설계자는 네트워크 계층의 체크섬 기능이 반복되는 것으로 생략해도 될 것이라 생각하여 삭제했다.
• 옵션
  • IPv4에서도 잘 사용되지 않았던 필드가 사라지고 고정 헤더의 길이를 갖게되었다.
  • 다대신 옵션 필드는 IPv6 헤더에서 다음 헤더 중 하나가 될 수 있다.

IPv4에서 IPv6로의 전환

IPv6는 IPv4 데이터그램을 보내고 라우팅하며 받을 수 있는 새 IPv6 시스템이 있는 반면에, IPv4로 구축된 시스템은 IPv6 데이터그램을 처리할 수 없다는 것에서 발생한다.

플래그 데이 선언

모든 인터넷 장비를 끄고 IPv4를 IPv6로 업그레이드하는 시간과 날짜를 정하는 것으로 40년 전에 실제로 NCP를 TCP로 전이하였다.

그러나 수억개의 장비가 관련된 플레그 데이는 오늘날에는 절대 불가능하다.

터널링

실제로 널리 사용하는 방법이다.

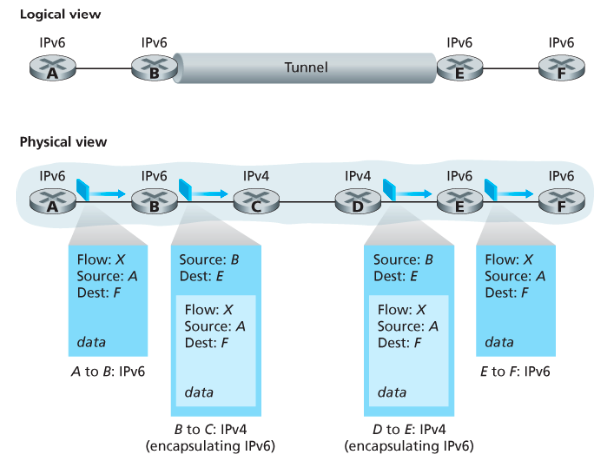

두 IPv6 노드(그림에서는 B와 E)가 IPv6 데이터그램을 사용해서 작동한다고 가정해보자.

물론 이들은 IPv4 라우터를 통해 연결되어있다. 이렇게 IPv6 노드 사이에 연결되어있는 IPv4 라우터들을 터널(tunnel)이라고 한다.

IPv6 송신 과정

1. 터널의 송신 측에 있는 IPv6 노드는 IPv6 데이터그램을 받고 IPv4 데이터그램의 데이터 필드에 이것을 넣는다.
2. IPv4 데이터그램에 목적지 주소를 터널의 수신 측에 IPv6 노드로 적어서 터널의 첫 번째 노드에 보낸다.
3. 터널 내부에 있는 IPv4라우터는 IPv4 라우터는 IPv4 데이터그램이 IPv6 데이터그램을 갖고 있다는 사실을 모른채 다른 데이터그램을 처리하는 방식으로 IPv4 데이터 그램을 처리한다.
4. 터널 수신 측에 있는 IPv6 노드는 IPv4 데이터그램을 받고 이 IPv4 데이터그램이 실제 IPv6 데이터그램임을 결정한다.
5. 다음 노드에 IPv6 데이터그램을 보낸다.

기초적인 IPv6 수용은 이루어지고 있지만 최근에 이루어진 것은 없다.

4.4 일반화된 포워딩 및 소프트웨어 기반 네트워크(SDN)

목적지 IP 주소를 찾은(매치) 후 패킷을 스위치 구조로 지정된 출력 포트로 전송(액션)하는 두 단계의 목적지 기반 포워딩을 앞서 설명했다.

프로토콜 스택의 다른 계층에서 다른 프로토콜과 관련된 여러 헤더 필드에 대해 매치를 수행할 수 있는 일반적인 매치 플러스 액션 방법을 생각해보자.

액션은 하나 이상의 출력 포트로 패킷을 전달하고, 인터페이스에서 나가는 패킷을 로드 밸런싱(load balancing)하고 헤더값을 다시 쓰고, 의도적으로 패킷을 차단/삭제 및 추가 처리 작업을 위해 특수 서버로 패킷을 보내는 등의 작업을 수행한다.

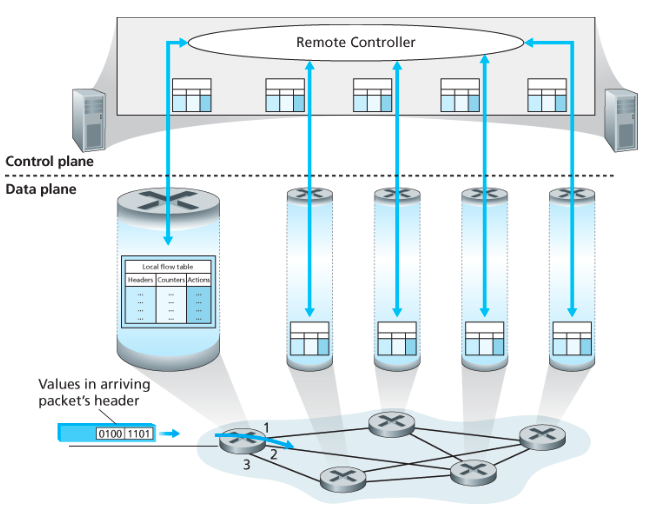

일반화된 포워딩에서는 각각의 패킷 스위치는 원격 컨트롤러에 의해 계산 및 분포된 매치 플러스 액션 테이블을 포함하고 있다.

위 그림은 매치 플러스 액션 테이블을 보여준다.

OpenFlow 1.0

명확하고 간결한 방식으로 SDN 개념 및 기능을 도입한 OPenFlow 1.0을 살펴보자.

OpenFlow의 플로우 테이블로 알려진 매치 플러스 액션 포워딩 테이블의 각 엔트리는 다음을 포함한다.

• 들어오는 패킷에 대한 헤더값들의 세트가 매치될 것이다. 하드웨어 기반 매치는 TCAM 메모리에서 가장 신속하게 수행되며, 백만 개가 넘는 목적지 주소를 동반한다. 플로우 테이블 엔트리와 매치되지 않는 패킷은 더 많은 처리를 위해 원격 컨트롤러로 전송될 수 있다.
• 패킷들에 의해 갱신되는 카운터 세트는 플로우 테이블 엔트리들과 매치된다. 이러한 카운터는 플로우 테이블 엔트리와 마지막으로 갱신된 테이블 엔트리 이후에 매치된 다수의 패킷을 포함하고 있다.
• 패킷이 플로우 테이블 엔트리와 매치될 때 여러가지 액션이 가능해진다. 이러한 액션은 패킷을 지정된 출력 포트로 전달하고, 패킷을 삭제하고, 패킷의 복사본을 만들어 여러 출력 포트로 보내거나 선택한 헤더 필드를 다시 쓰는 것일 수 있다.

4.4.1 매치

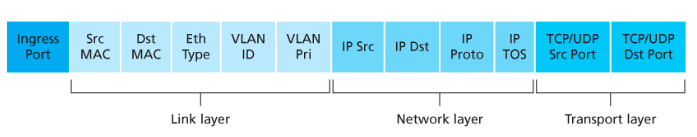

위 그림은 OpenFlow 1.0 매치 플러스 액션 규칙에서 매치될 수 있는 11개의 패킷 헤더 필드와 수신 포트 ID를 보여준다.

진입 포트는 패킷이 수신되는 패킷 스위치의 입력 포트를 나타낸다.

플로우 테이블 엔트리에는 와일드카드도 있을 수 있다. 예를 들어, 플로우 테이블의 128.119.*.* 의 주소는 128.119를 주소의 첫 번째 16 비트로 갖는 데이터그램의 해당 주소 필드와 매치된다.

또한 각 플로우 테이블 엔트리에는 우선순위가 있어 여러 플로우 테이블 엔트리와 매치되면, 선별된 매치 엔트리에 해당하는 패킷이 가장 높은 우선순위가 된다.

IP 헤더의 모든 필드가 매치될 수 있는 것은 아니다.

예를 들어 OpenFlow에서는 TTL 필드 또는 데이터그램 길이 필드에 기반한 매치를 허용하지 않는다.

4.4.2 액션

플로우 테이블 엔트리는 플로우 테이블 엔트리와 매치되는 패킷 처리를 결정하는 0개 이상의 액션 목록을 갖고 있다.

여러 액션이 있는 경우 목록에 지정된 순서대로 수행된다.

가장 중요한 액션들은 다음과 같다.

• 포워딩
  • 들어오는 패킷은 특정 실제 출력 포트로 전달되거나 모든 포트를 통해 브로드캐스트되거나 선택된 포트 세트를 통해 멀티캐스트될 수 있다.
  • 패킷은 캡슐화되어 원격 컨트롤러로 전송될 수 있다.
  • 컨트롤러는 새 플로우 테이블 엔트리를 설치하고 해당 패킷에 대한 조치를 취하거나 갱신된 플로우 테이블 규칙에 따라 포워딩을 위해 패킷을 장치로 반환할 수 있다.
• 삭제
  • 아무 액션이 없는 플로우 테이블 엔트리는 매치된 패킷을 삭제해야함을 나타낸다.
• 필드 수정
  • 패킷이 선택된 출력 포트로 전달되기 전에 10개의 패킷 헤더 필드의 값을 다시 쓸 수 있다.

4.4.3 매치 플러스 액션 작업의 OpenFlow 예

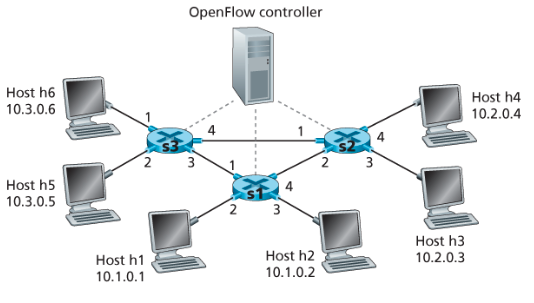

위 그림의 상황을 가정하고 다음 예시들을 보자.

첫 번째 예: 간단한 포워딩

아주 간단한 예로 포워딩 동작이 h3 또는 h4로 예정된 h5 또는 h6 패킷이 s3에서 s1으로 전달된 다음 s1에서 s2로 전달된다고 가정한다.

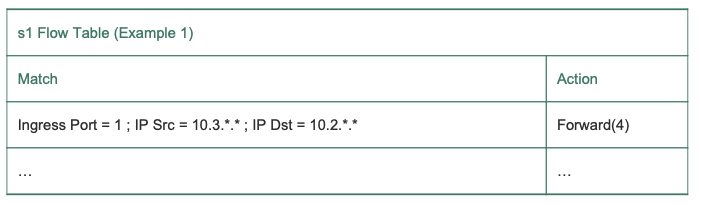

위 상황에서 s1의 플로우 테이블 엔트리는 다음과 같다.

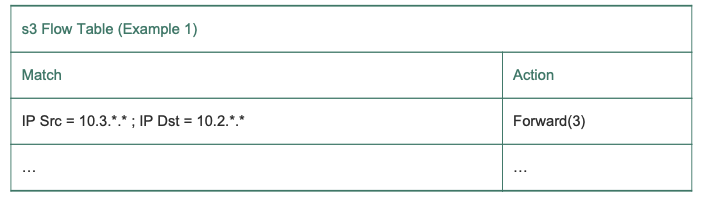

s3에 플로우 테이블 엔트리가 필요하므로 h5 또는 h6에서 전송된 데이터그램은 인터페이스 3을 통해 s1으로 전달된다.

마찬가지로, s1에 도착한 데이터그램을 호스트 h3 또는 h4로 전달할 수 있도록 s2에 플로우 테이블 엔트리가 필요하다.

위를 바탕으로 직접 채워보길 바란다.

두번째 예: 로드 밸런싱

두 번째 예로 h3에서 10.1.*.*로 향하는 데이터그램이 s2와 s1 사이의 링크를 통해 전달되는 반면, h4에서 10.1.*.* 로의 데이터그램은 s2와 s3 사이의 링크를 통해 전달되는 로드 밸런싱 시나리오를 고려해보자.

이 동작은 IP의 목적지 기반 포워딩으로 수행될 수 없다.

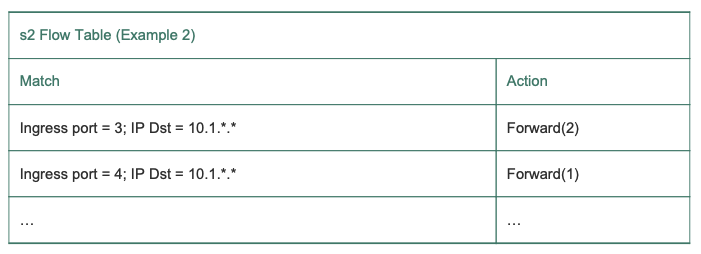

이 경우 s2의 포워딩 테이블은 다음과 같다.

s2에서 수신한 데이터그램을 h1 또는 h2로 전달하려면 s1에서 플로우 테이블 엔트리가 필요하다.

인터페이스 4에서 수신한 데이터그램을 s3에서 인터페이스 3을 통해 s1로 전달하려면 s3에서 플로우 테이블 엔트리가 필요하다. s1및 s3에서 이러한 플로우 테이블 엔트리를 파악할 수 있는지 확인하자.

세번째 예: 방화벽

s2가 s3에 연결된 호스트에서 보낸 트래픽만 수신하려고 하는 방화벽 시나리오를 생각해보자.

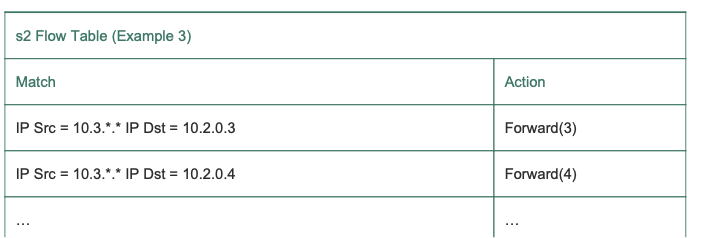

s2 플로우 테이블에 다른 엔트리가 없으면 10.3.*.*의 트래픽만 s2에 연결된 호스트로 전달된다.

매치 플러스 액션 플로우 테이블은 제한된 형태의 프로그래밍 가능성이다.

데이터그램의 헤더값과 매치 조건 사이의 매치를 기반으로 라우터가 데이터그램을 전달하고 조작하는 방법을 명시한다.

따라서 더 풍부한 형태의 프로그래밍 가능성을 상상할 수 있다.

4.5 미들박스

미들 박스의 정의

💡출발지 호스트와 목적지 호스트 사이의 데이터 경로에서 IP 라우터의 정상적이고 표준적인 기능과는 별도로 기능을 수행하는 모든 미들박스

미들 박스가 수행하는 세 가지 유형의 서비스를 광범위하게 식별할 수 있다.

• NAT 변환 : NAT 박스는 사설 네트워크 주소체계를 구현하여 데이터그램 헤더 IP 주소 및 포트 번호를 다시 작성한다.
• 보안 서비스 : 방화벽은 헤더 필드 값을 기준으로 트래픽을 차단하거나 DPI(Deep Packet Inspection) 같은 추가 처리를 위해 패킷을 리다이렉션한다. 침입 탐지 시스템(IDS)은 미리 결정된 패턴을 탐지하고 그에 따라 패킷을 필터링할 수 있다.
• 성능 향상 : 미들박스는 압축과 같은 서비스를 수행한다. 즉, 원하는 서비스를 제공할 수 있는 서버 집합 중 하나에 대한 서비스 요청의 로드 밸런싱을 하는 주체다.

미들 박스는 네트워크 계층과 트랜스포트계층, 애플리케이션 계층을 명확히 구분하는 이전 네트워크의 분리를 명백히 위반한다.

예를 들어, 라우터와 호스트 사이에 위치한 NAT 박스는 네트워크 계층 IP 주소와 트랜스포트 계층 포트 번호를 다시 쓴다.

네트워크 내의 방화벽 블록은 IP 데이터그램 헤더 뿐만 아니라 애플리케이션 계층, 트랜스포트 계층 헤더까지 사용하여 데이터그램을 의심한다.

미들박스를 아키텍처적으로 혐오스럽다고 간주하는 사람들도 있지만, 다른 이들은 이러한 미들 박스가 '중요하고 영구적으로 존재한다'는 철학을 채택하고 있다.

Reference

https://github.com/IT-Book-Organization/Computer-Networking_A-Top-Down-Approach
